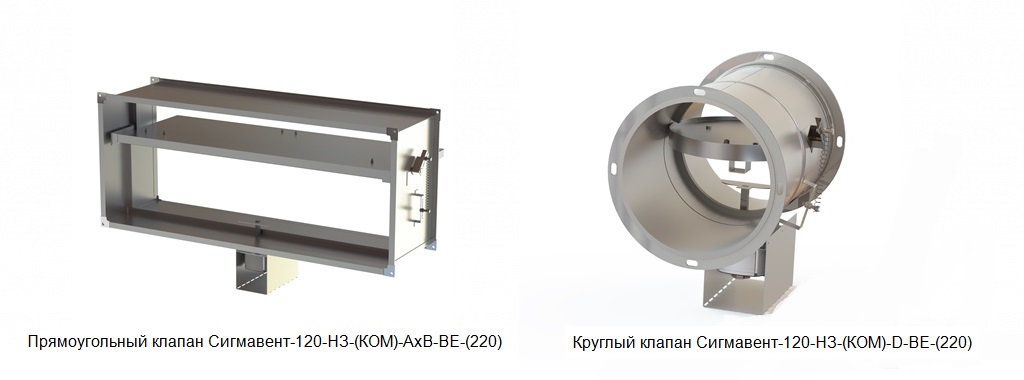

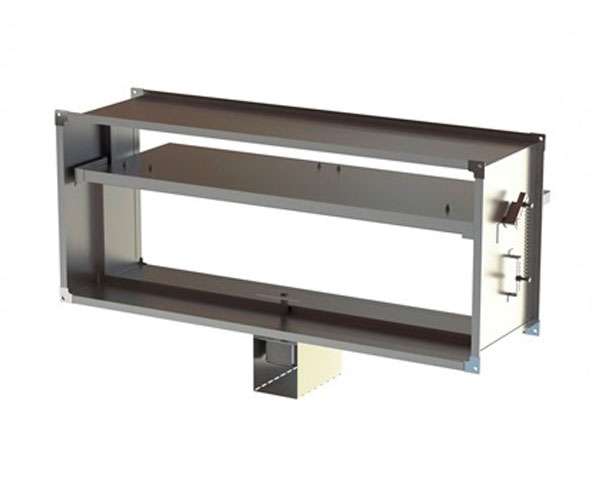

Прямоугольные клапаны обратные морозостойкие Сигмавент-120-НЗ-(КОМ)-AxB-BE-(220)

Описание

Прямоугольные клапаны обратные морозостойкие Сигмавент предназначены для открытия каналов приточно-вытяжных систем противодымной вентиляции. Его установку следует предусматривать у вентиляторов в соответствии с п.п. 7.11д) и 7.17в) Свода правил СП7.13130– 2013. Он имеет управляемый электромеханический привод, обеспечивающий открытие заслонки при ее обледенении. Для обеспечения возврата заслонки в исходное положение предусмотрены внешние возвратные пружины. Типоразмер клапана соответствует типоразмеру подсоединяемого воздуховода или номеру вентилятора. Клапаны устанавливаются в горизонтальный воздуховод приводом вверх. При установке в вертикальный воздуховод направление потока должно быть снизу вверх.

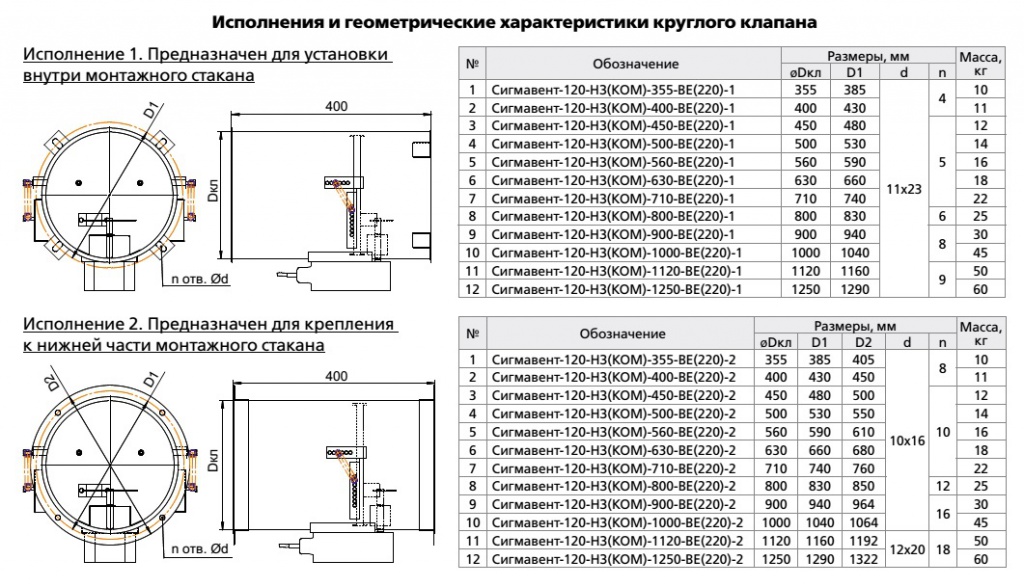

Геометрические характеристики

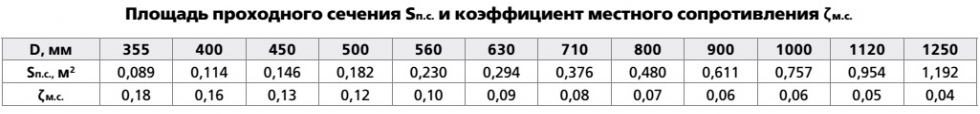

Площадь проходного сечения S_п.с. и коэффициент местного сопротивления ζ_м.с
