Клапан дымовой КПД 120-НЗ-ДУ(С) Электромагнит с приводом внутри (стеновой, одностворчатый)

Описание

Дымовые клапаны используют в приточно-вытяжных системах противодымной вентиляции. Их назначение — удаление дыма и газов во время пожара. В нормальном состоянии заслонки данного типа клапана находится в закрытом положении. В случае возникновения пожара заслонки данного типа клапана открываются на этаже очага возгорания, на остальных же этажах и помещениях заслонка остается в закрытом положении и создает герметичную преграду, чтобы предотвратить распространение продуктов горения.

Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Предел огнестойкости

• в режиме нормально закрытого дымового – E 120

Двигательные механизмы, применяемые на клапанах:

• Привод электромагнитный 220(24)В с пружинным возвратом;
• Привод реверсивный без возвратной пружины 220(24)В;

Исполнения:

• Общепромышленное (без обозначения)
• Морозостойкое (МС)
• Коррозионностойкое (марка нерж. стали)
• Многостворчатое (КЛ, СЛ, УВ)

Опции:

• Клеммная колодка (К)
• Клеммная коробка (распаячная) (РК)
• Переходник (1*D(A-B)/2*F(A-B))
• Греющий кабель по периметру (ГК)
• Греющий кабель к приводу (УП)

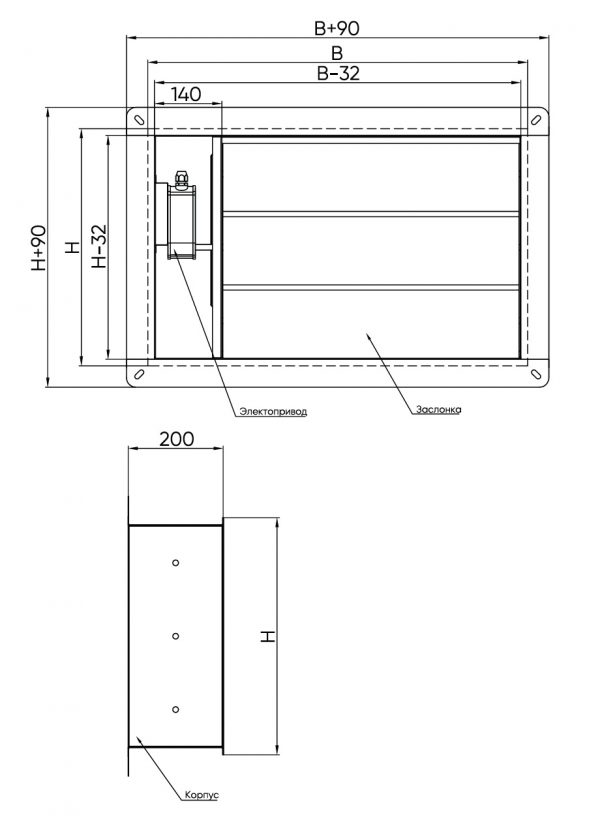

Чертеж клапана КПД 120-НЗ-ДУ(С) Электромагнит с приводом внутри

Клапан представляет собой прямоугольный корпус, изготовленный из 1 мм стали в канальном или стеновом исполнении, с наружным или внутренним размещением привода. Внутри клапана находятся листовые одна или несколько лопаток поворотного типа. Клапан имеет один присоединительный фланец шириной 30 мм в канальном исполнении или 60 мм в стеновом.

Виды исполнений клапанов разделяются на:

• одностворчатые с приводом снаружи корпуса, где вылет за пределы корпуса в обе стороны не регламентирован;
• одностворчатые с приводом внутри корпуса (не имеет вылет за лицевую сторону корпуса клапана);
• одностворчатые КС, где заслонка не имеет вылета за лицевую сторону корпуса клапана, но расположение привода снаружи;
• одностворчатые стенового исполнения С, где заслонка не имеет вылет за лицевую сторону корпуса клапана;
• многостворчатые канальные и стеновые КЛ(СЛ), где нет вылета заслонок за пределы корпуса.
• многостворчатые УВ, где отсутствует вылет за лицевую сторону корпуса клапана, а также уменьшается вылет в противоположную сторону.
• многостворчатые стеновые СЛ исполнение БО, где нет отсека под привод, и нет вылета заслонок за пределы корпуса, глубина клапана 230 мм.

Клапаны нормально закрытые дымовые сохраняют работоспособность вне зависимости от пространственной ориентации, за исключением клапанов исполнения БО (пространственная ориентация клапана при его установке должна быть указана при заказе).

Вылет заслонки стенового клапана с приводом внутри корпуса:

Площадь проходного сечения М² стеновых клапанов КПД:

Площадь проходного сечения М² стеновых клапанов КПД лифтового исполнения:

Коэффициенты местного сопротивления стеновых клапанов КПД:

Коэффициенты местного сопротивления стеновых клапанов КПД лифтового исполнения:

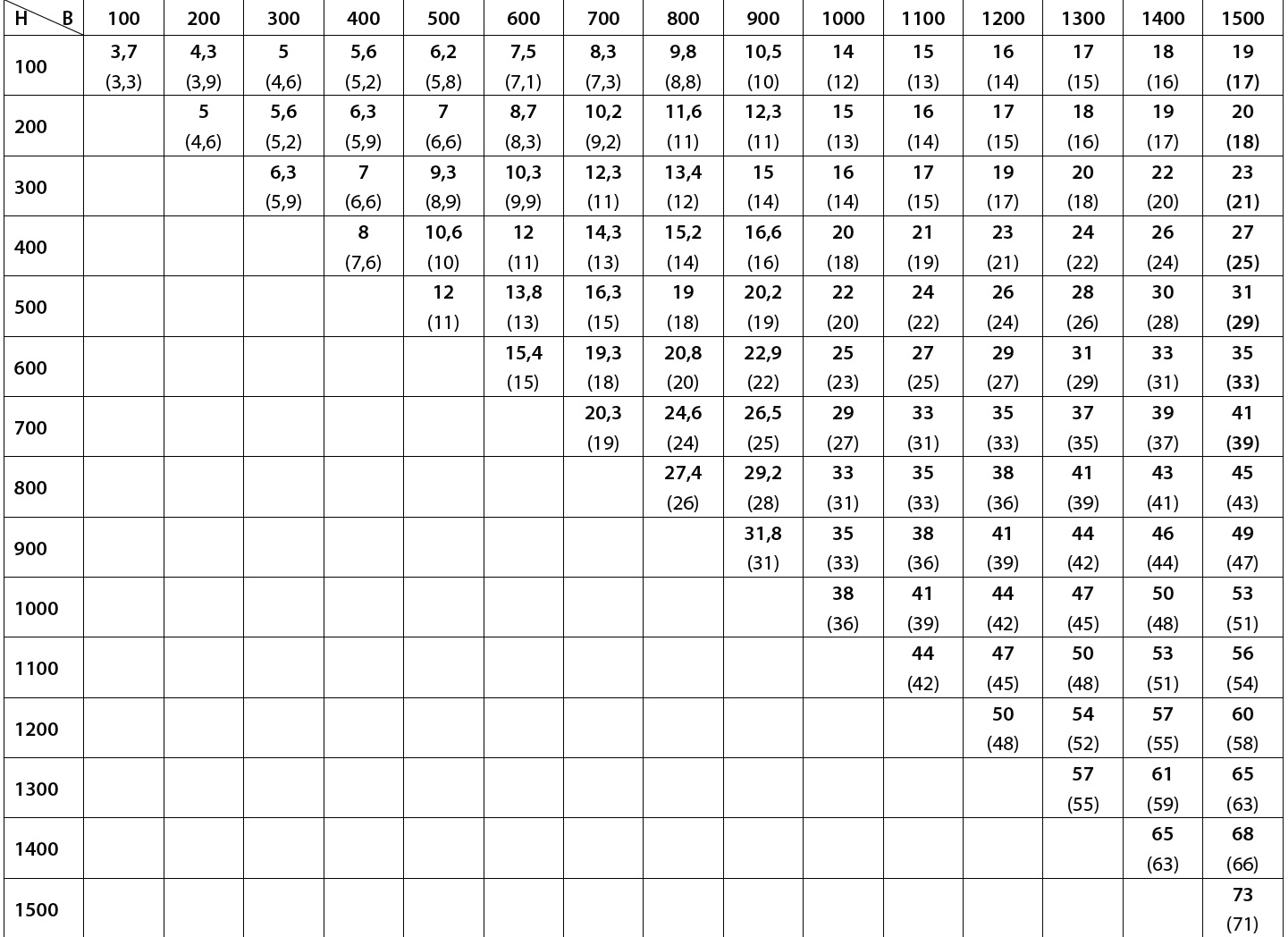

Вес клапанов:

Примечание:
В скобках указана масса клапанов с магнитным электроприводом

* производитель оставляет за собой право вносить изменения в параметры и размеры противопожарных клапанов в процессе их совершенствования
