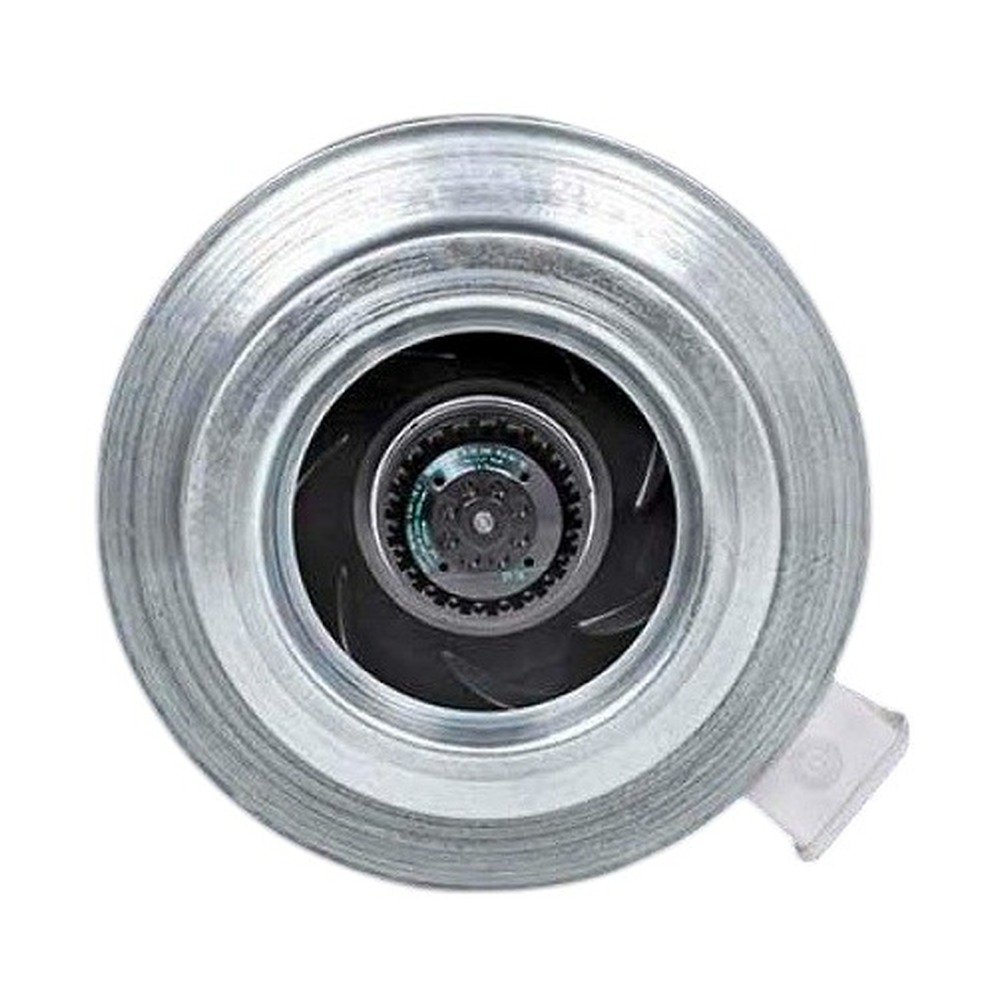

Центробежный канальный вентилятор ВОКК-125

Описание

Центробежный канальный вентилятор выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Изделие имеет стандартный размер, диаметр входного и выходного патрубков одинаков, что позволяет смонтировать его непосредственно в воздуховоде, чем достигается значительная экономия средств. Конструкция корпуса в сочетании с высокоэффективной центробежной крыльчаткой и мощным двигателем с внешним ротором обеспечивают преимущества этого вентилятора перед аналогами по таким характеристикам, как компактность, масса, уровень вибрации и шума, срок службы и эффективность, а также безопасность. Такие вентиляторы широко применяется в отелях, больших зрительных залах, супермаркетах, на вокзалах, в аэропортах и в других общественных зданиях в системах общеобменной вентиляции.

Вентилятор предназначен для эксплуатации в помещениях при температуре перемещаемого воздуха от -25°С до +40°С и относительной влажности до 80 %.

Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.

Характеристики

Устройство вентилятора

Корпус:

Изготавливается из высококачественной стали с оцинкованным покрытием.

Крыльчатка:

Пластиковая крыльчатка Ø100мм; Ø125мм; Ø150мм; Ø160мм; Ø200мм; Ø250мм; металлическая крыльчатка Ø280мм.

Двигатель:

Изготавливается на базе однофазного двигателя с внешним ротором. Крыльчатка и двигатель представляют собой единый блок, что позволяет применять воздуховоды малого диаметра и обеспечить стабильные рабочие характеристики, высокую эффективность и длительный срок службы изделия.

Соединительная коробка:

Изготавливается из жаропрочного ПВХ пластика. Пожаростойкая, безопасная в применении, легко разбирается.

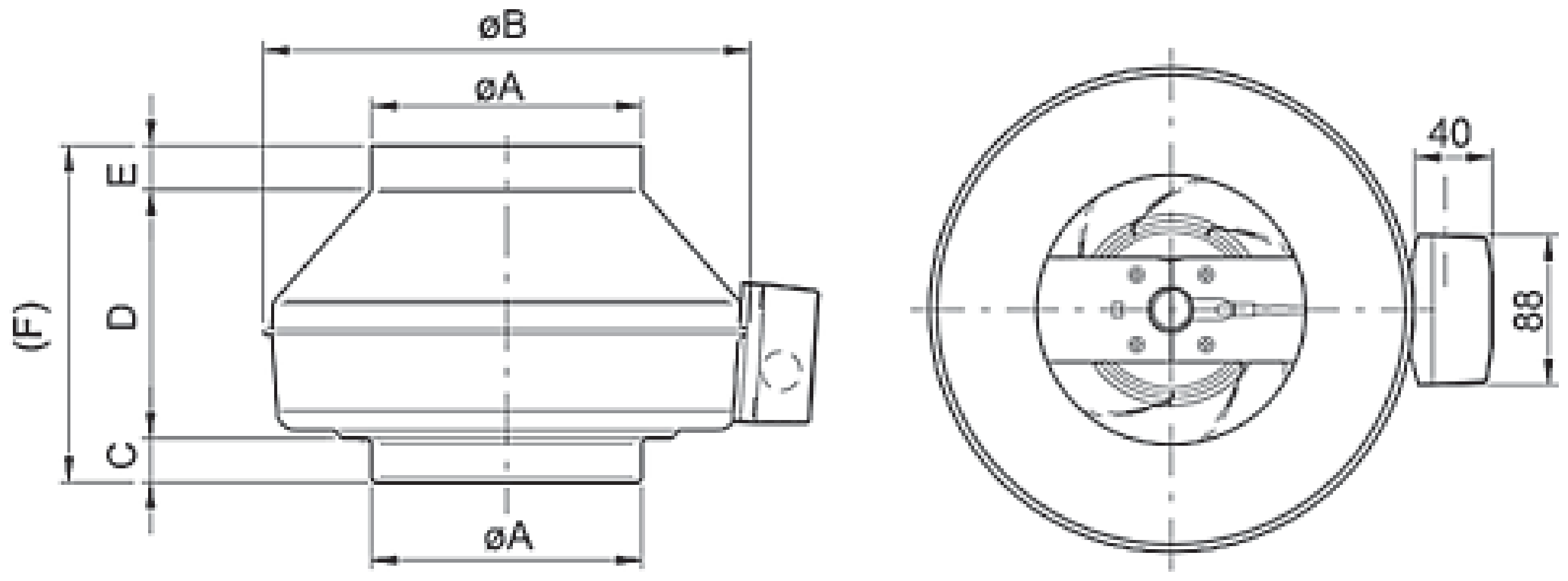

Чертёж размеров

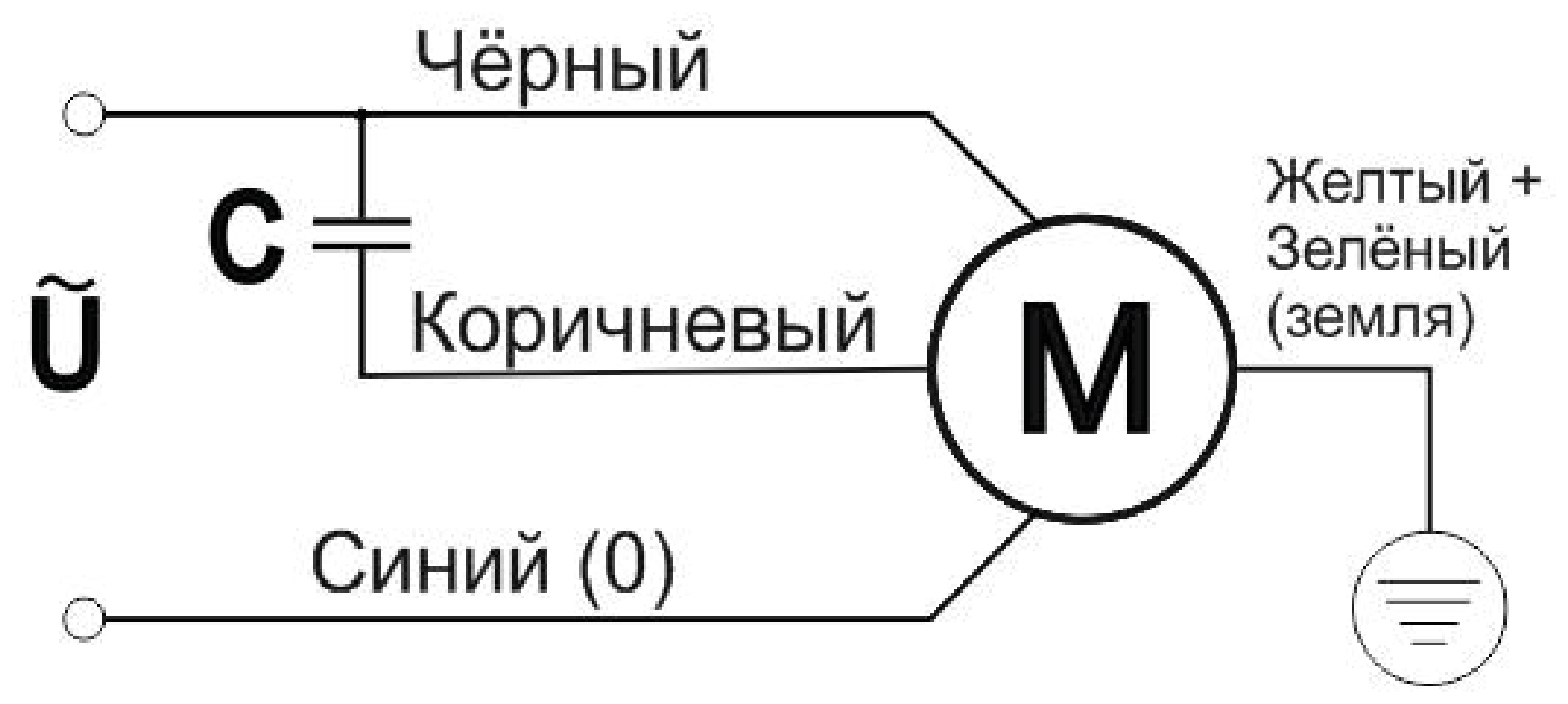

Схема подключения

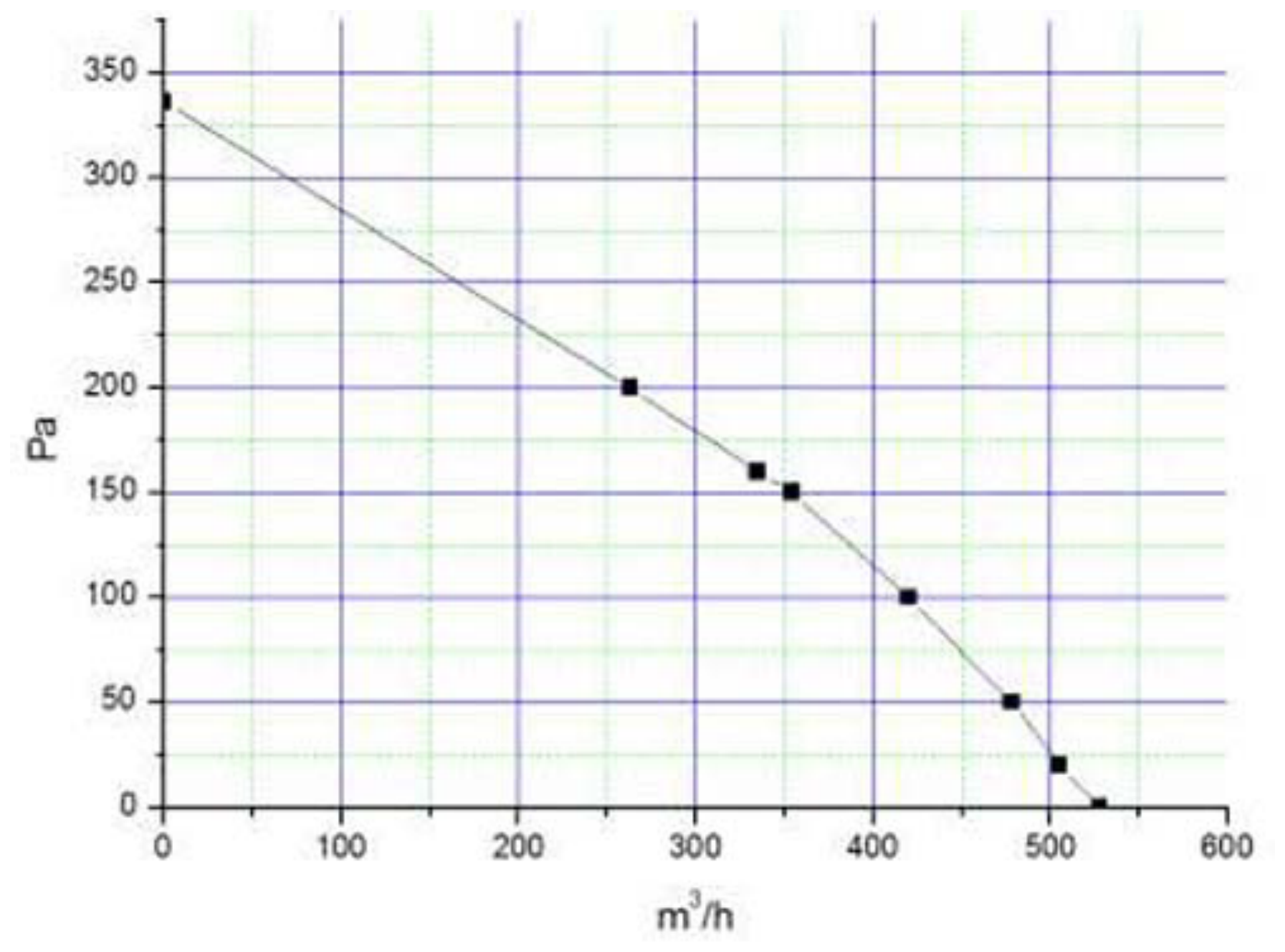

График индивидуальных характеристик вентилятора
