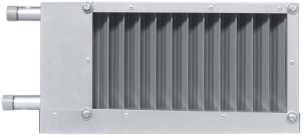

Воздухоохладитель канальный AIRS ACW

Name: Воздухоохладитель канальный AIRS ACW
Brand: AIRS

Технические характеристики / 267 Кб

Водяной канальный воздухоохладитель для прямоугольных каналов, 9 типоразмеров 400×200…1000×500.

Водяной канальный воздухоохладитель AIRS ACW предназначен для охлаждения воздуха в системах вентиляции и кондиционирования прямоугольных каналов. Медно-алюминиевый пластинчатый теплообменник в трёхрядном исполнении, хладоноситель — вода или незамерзающие смеси.

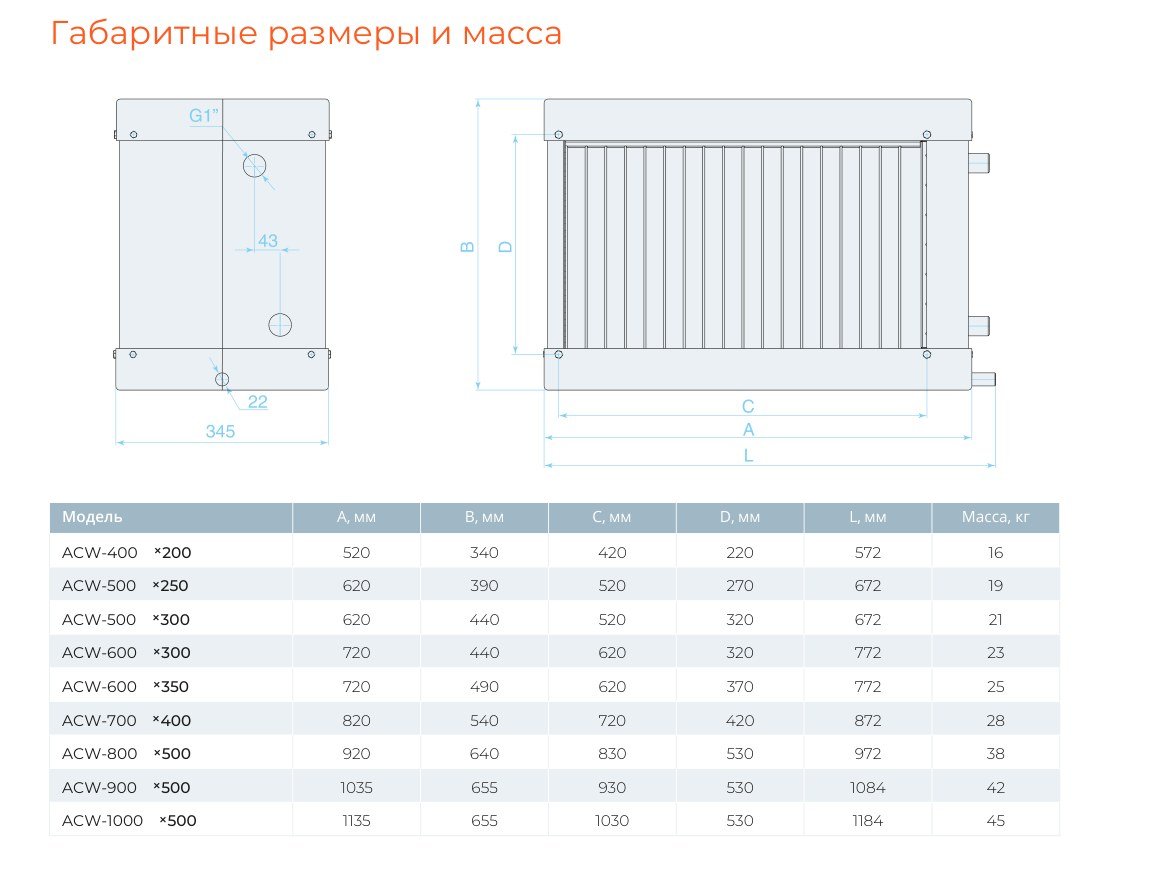

Модель	А, мм	B, мм	C, мм	D, мм	L, мм	Масса, кг
ACW-400×200	520	340	420	220	572	16
ACW-500×250	620	390	520	270	672	19
ACW-500×300	620	440	520	320	672	21
ACW-600×300	720	440	620	320	772	23
ACW-600×350	720	490	620	370	772	25
ACW-700×400	820	540	720	420	872	28
ACW-800×500	920	640	830	530	972	38
ACW-900×500	1035	655	930	530	1084	42
ACW-1000×500	1135	655	1030	530	1184	45

Модель	Расход воздуха, м³/ч	Расход воды, м³/ч	Гидравлическое сопротивление, кПа	Холодопроизводительность, кВт	Температура воздуха на выходе, °C
ACW-400×200	1000	0.81	3.48	4.2	20
ACW-500×250	1600	1.43	5.6	7.5	20
ACW-500×300	1900	1.7	5.69	8.9	20
ACW-600×300	2300	2.07	8.73	10.8	20
ACW-600×350	2700	2.43	9.58	12.7	20
ACW-700×400	3600	3.24	13.71	16.9	20
ACW-800×500	5100	4.58	20.79	23.9	20
ACW-900×500	5700	5.11	27.56	26.7	20
ACW-1000×500	6300	5.65	19.09	29.5	20
