AIRS AVF

Вентиляторы осевые дымоудаления AIRS AVF — для систем дымоудаления и магистральной противодымной вентиляции. 11 типоразмеров (4,0–12,5), угол установки лопаток 18–46°, мощность электродвигателей 0,12–30 кВт.

БрендВентар-С

ОписаниеГабаритыАэродинамика

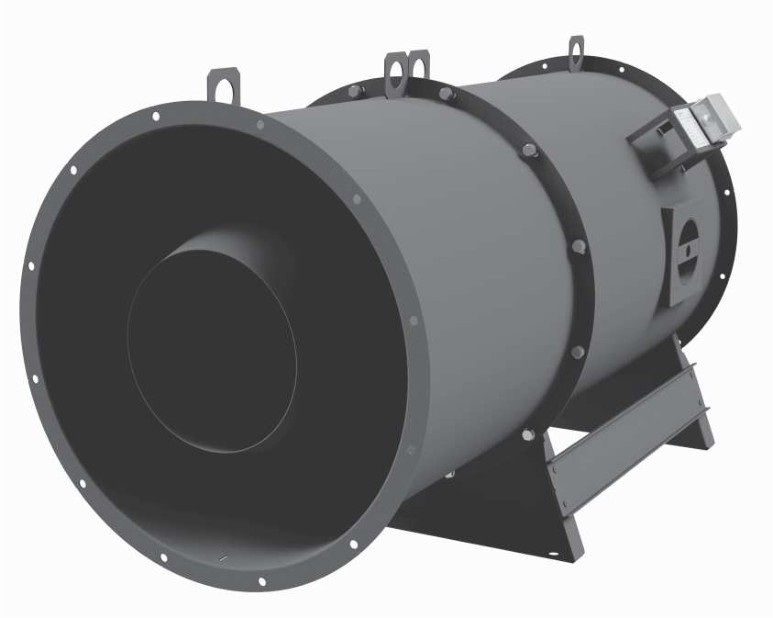

Вентиляторы осевые дымоудаления серии AIRS AVF предназначены для применения в системах дымоудаления и магистральной противодымной вентиляции.

Режим работы вентилятора: дымоудаление (ДУ). Выпускаются в варианте исполнения К1 (коррозионностойкое).

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата. Рабочая температура перемещаемой среды при дымоудалении — 400°С (2 часа) или 600°С (2 часа), в зависимости от исполнения.

Доступны две модификации корпуса: 02 (базовая) и 04 (на опорной раме).

Пример обозначения при заказе

AIRS AVF-4,5-18гр-ДУ400-К1-00,18/4-04-У1

AVF — тип вентилятора (осевой дымоудаления)
4,5 — номер вентилятора, диаметр рабочего колеса, дм
18гр — угол установки лопаток рабочего колеса (18°, 26°, 38°, 46°)
ДУ400 — режим работы (дымоудаление), температура перемещаемой среды
К1 — вариант исполнения (коррозионностойкое)
00,18/4 — мощность электродвигателя, кВт / число полюсов
04 — номер модификации корпуса (02 — базовое; 04 — на опоре)
У1 — климатическое исполнение и категория размещения

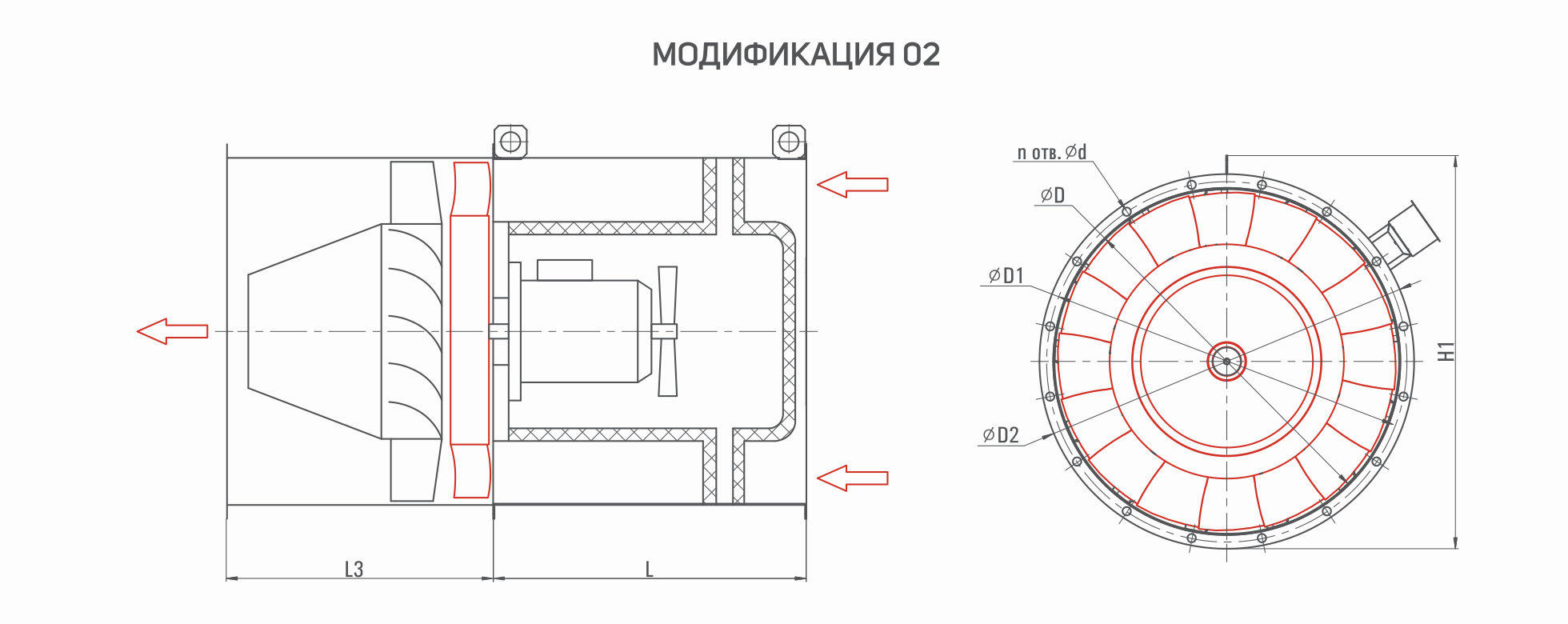

Тип вентилятора	B	B1	D	D1	D2	d	d1	H1	H2	h	L	L2	L3	n
AVF-4,0	360	458	400	440	460	12	12	480	500	290	516	460	275	8
AVF-4,5	405	503	450	490	520	12	12	530	560	325	598	545	400	8
AVF-5,0	450	548	500	540	560	12	12	570	620	360	680	625	420	12
AVF-5,6	505	602	560	600	630	12	12	650	715	405	723	670	490	12
AVF-6,3	550	647	630	670	700	12	12	720	795	450	766	710	565	12
AVF-7,1	640	737	710	750	780	12	12	790	885	500	856	800	585	16
AVF-8,0	700	797	800	840	870	12	12	885	975	560	945	890	755	16
AVF-9,0	790	887	900	950	980	14	14	995	1080	650	1152	1100	850	16
AVF-10,0	900	997	1000	1050	1080	14	14	1095	1200	690	1152	1100	900	16
AVF-11,2	980	1077	1120	1170	1220	14	18	1230	1335	790	1211	1155	1075	20
AVF-12,5	1100	1197	1250	1300	1350	14	18	1350	1480	790	1136	1080	970	20

Размеры приведены для базовой модификации 02. Модификация 04 (на опорной раме) отличается присоединительными размерами L2/L3 — см. техническую документацию.

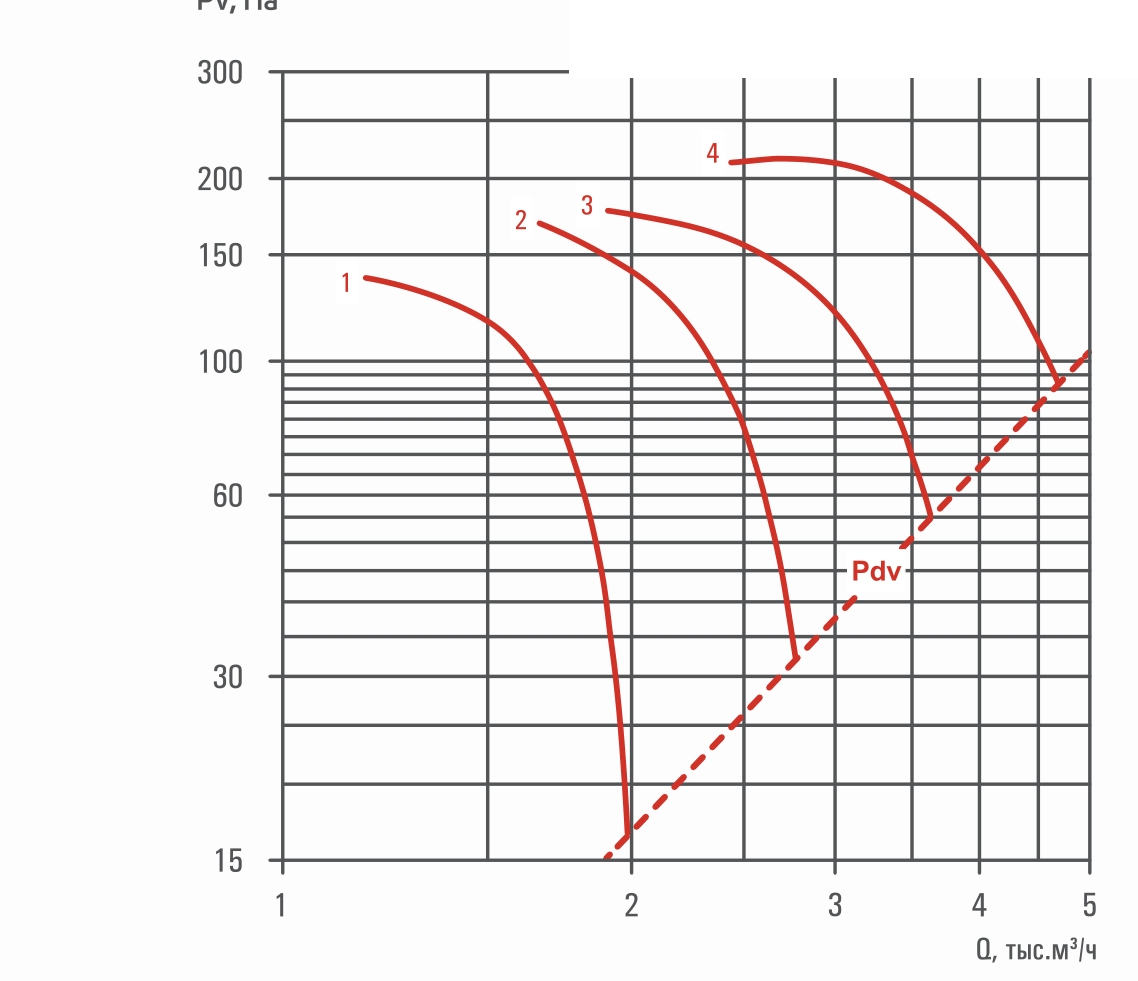

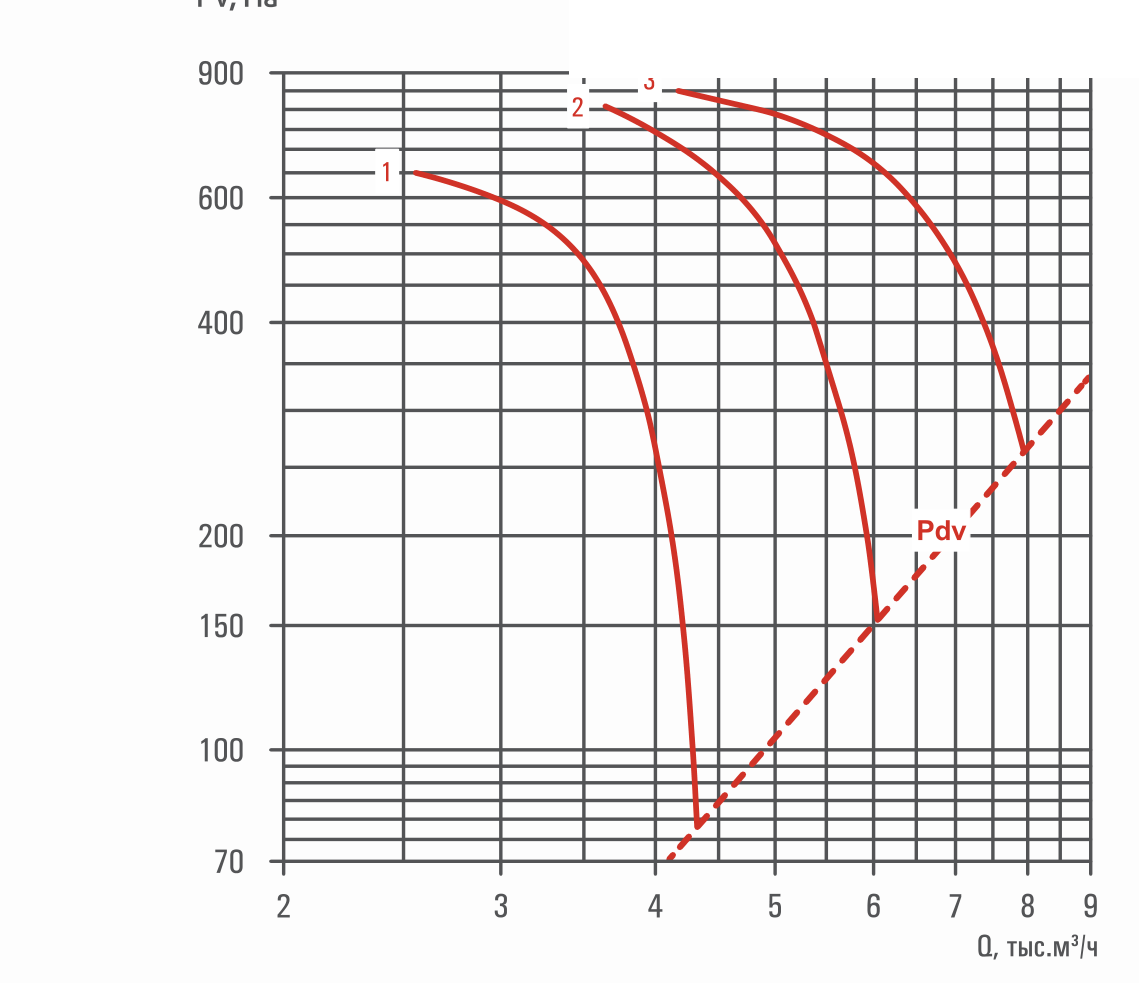

Типоразмер 4,0

Мощность электродвигателя, кВт	0,12–2,2
Уровень звуковой мощности L_w, дБА	71–92
Масса, кг (модификация 02)	80–92

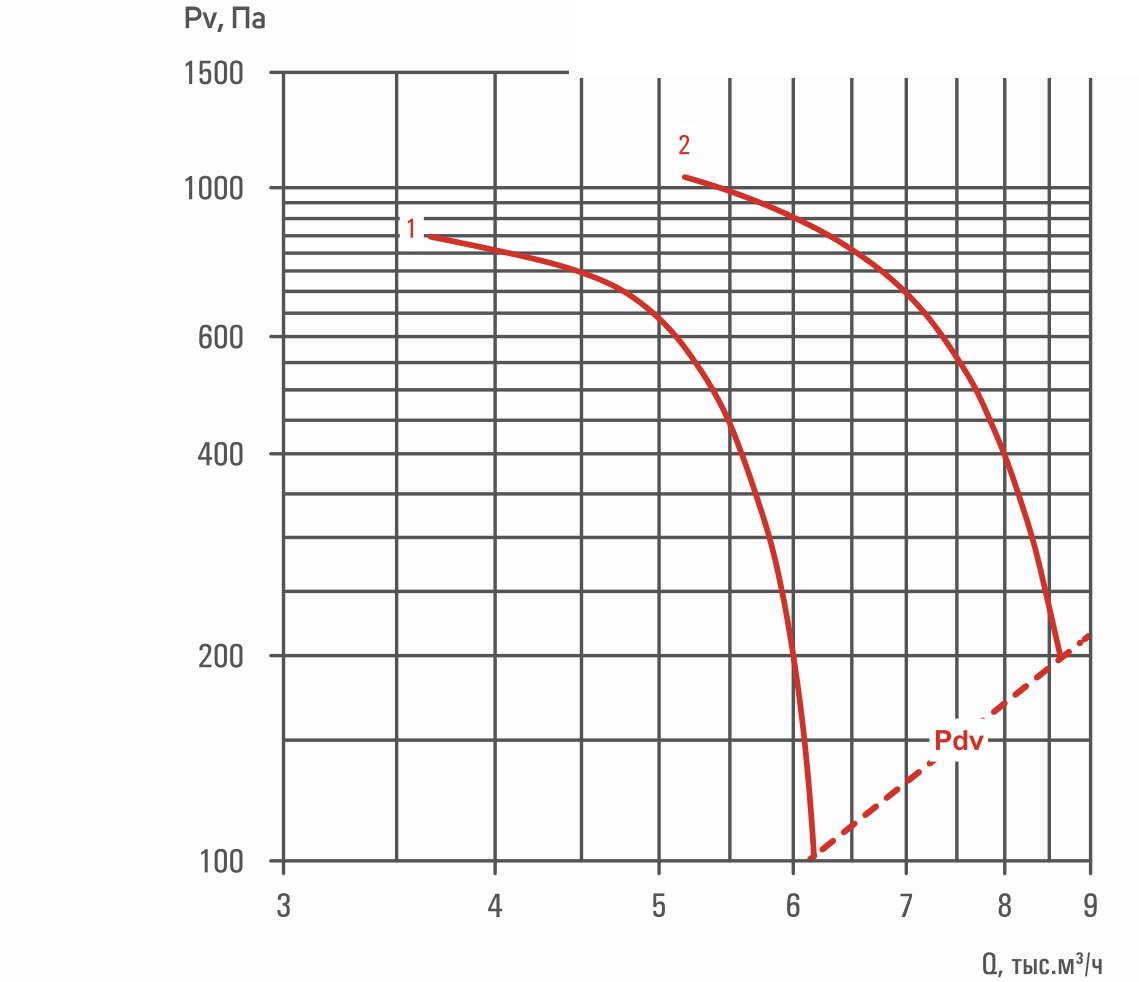

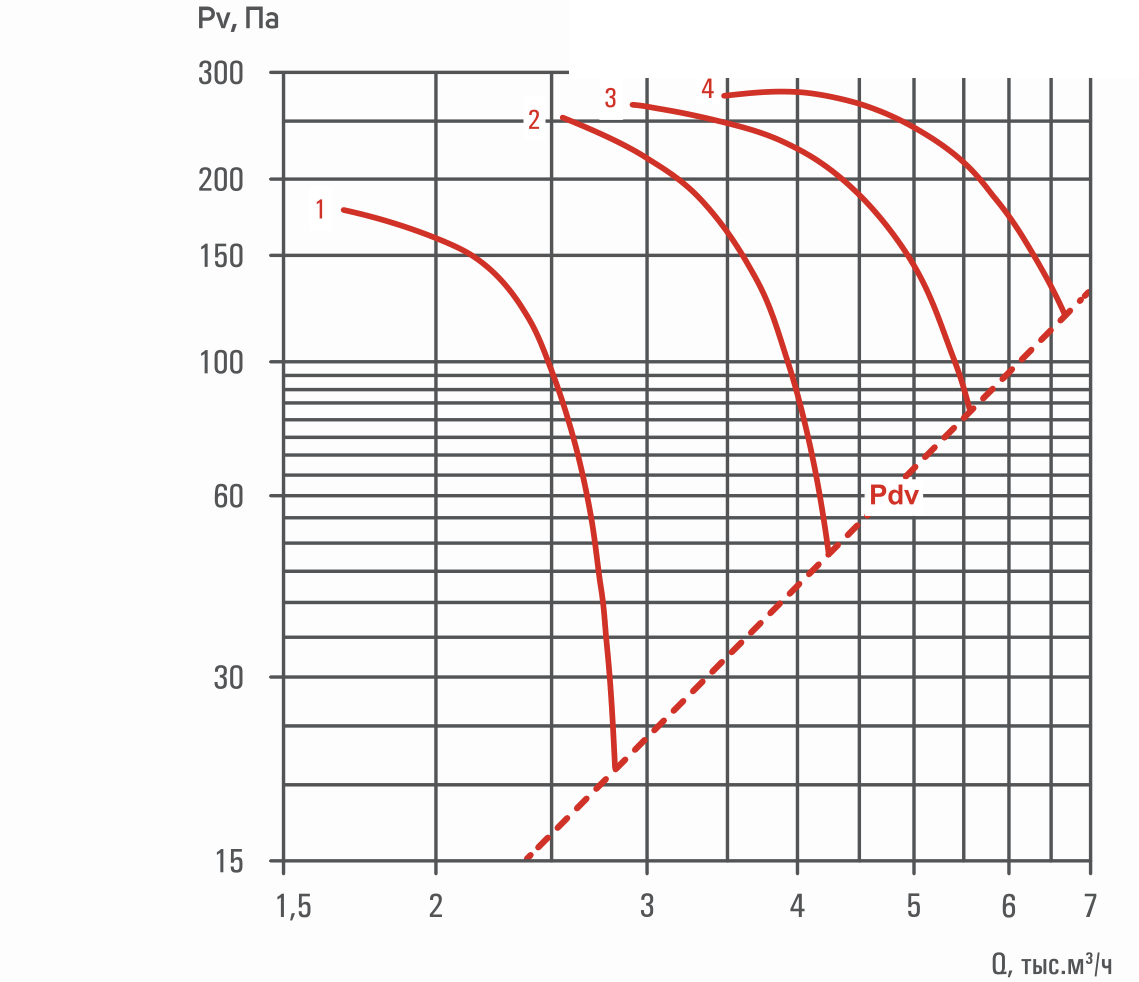

Типоразмер 4,5

Мощность электродвигателя, кВт	0,18–2,2
Уровень звуковой мощности L_w, дБА	74–93
Масса, кг (модификация 02)	98–110

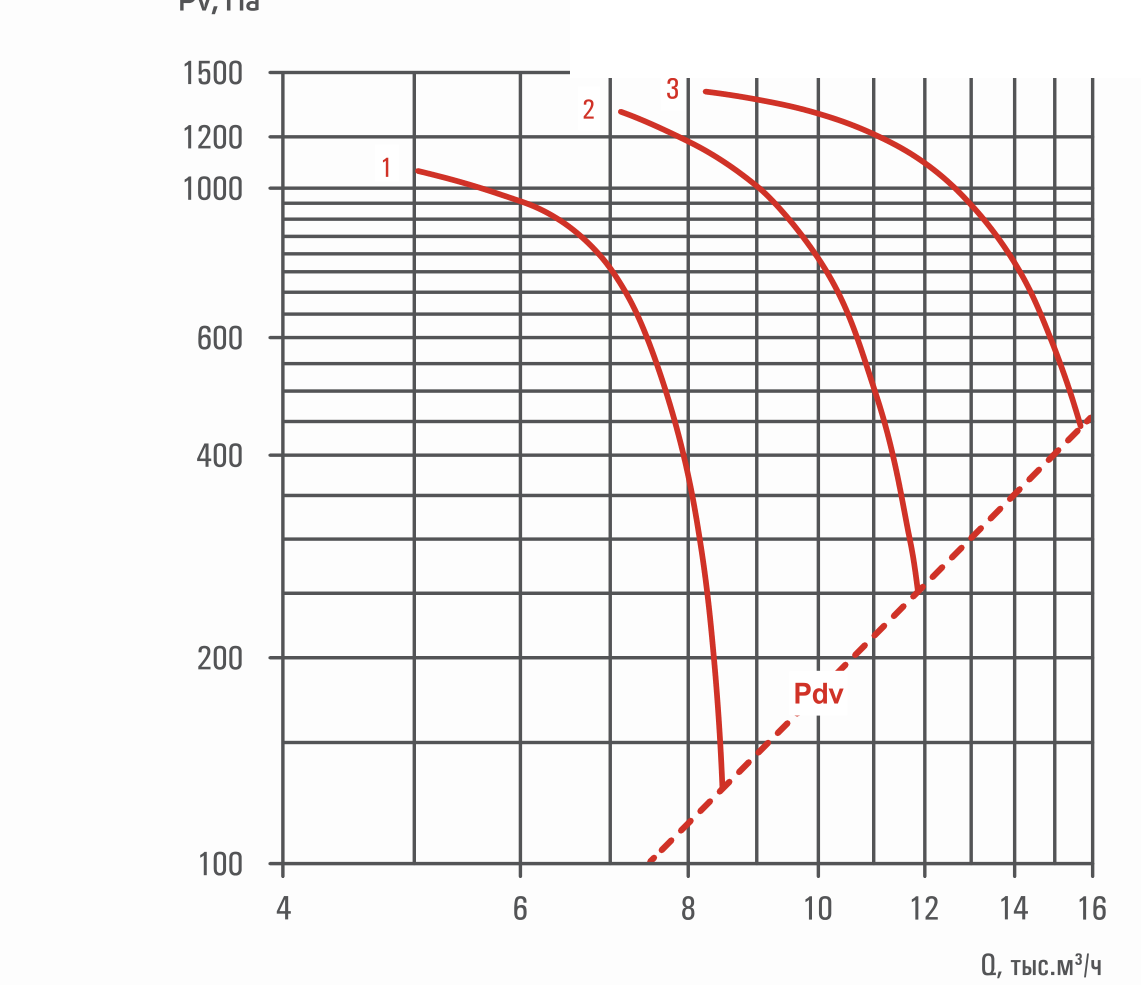

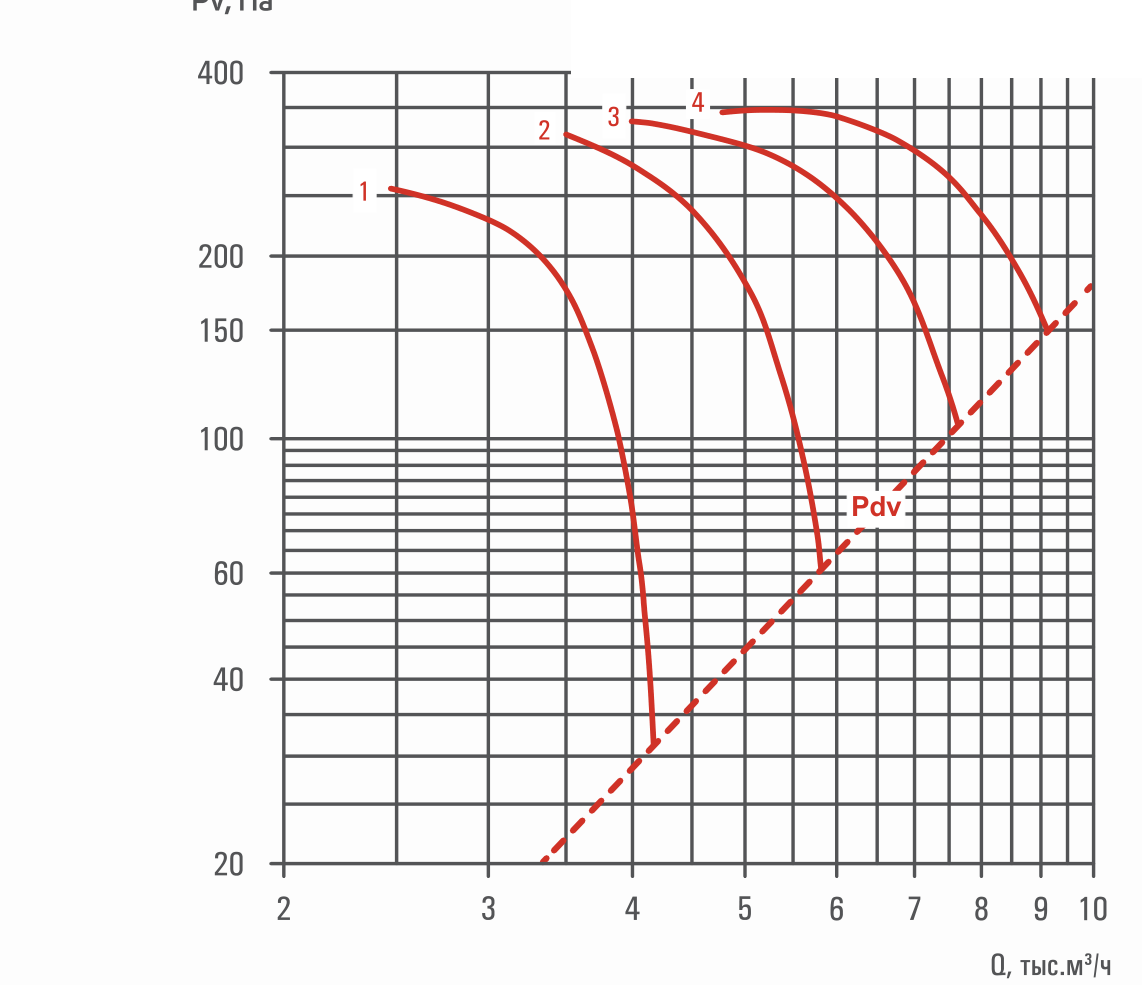

Типоразмер 5,0

Мощность электродвигателя, кВт	0,37–5,5
Уровень звуковой мощности L_w, дБА	77–99
Масса, кг (модификация 02)	128–164

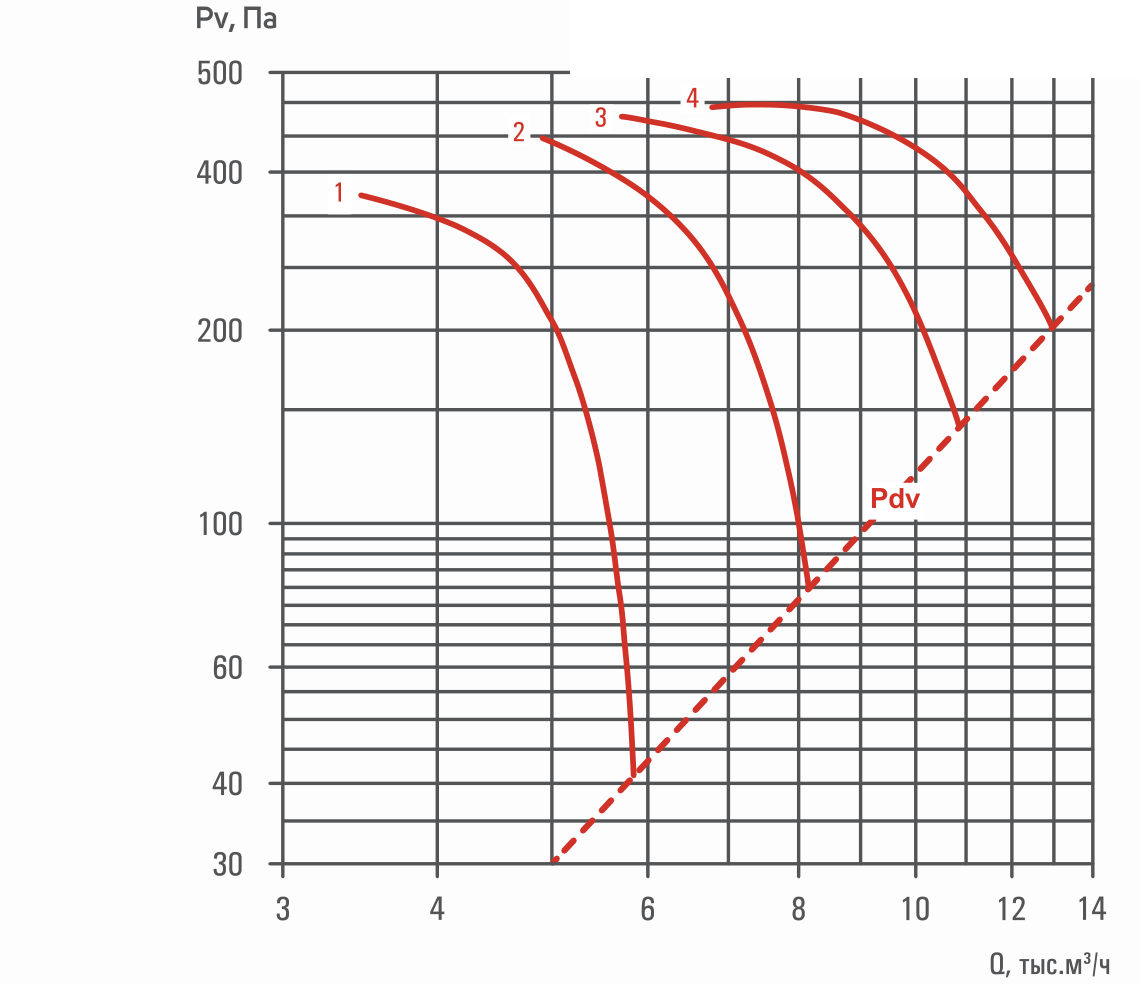

Типоразмер 5,6

Мощность электродвигателя, кВт	0,55–2,2
Уровень звуковой мощности L_w, дБА	81–89
Масса, кг (модификация 02)	165–176

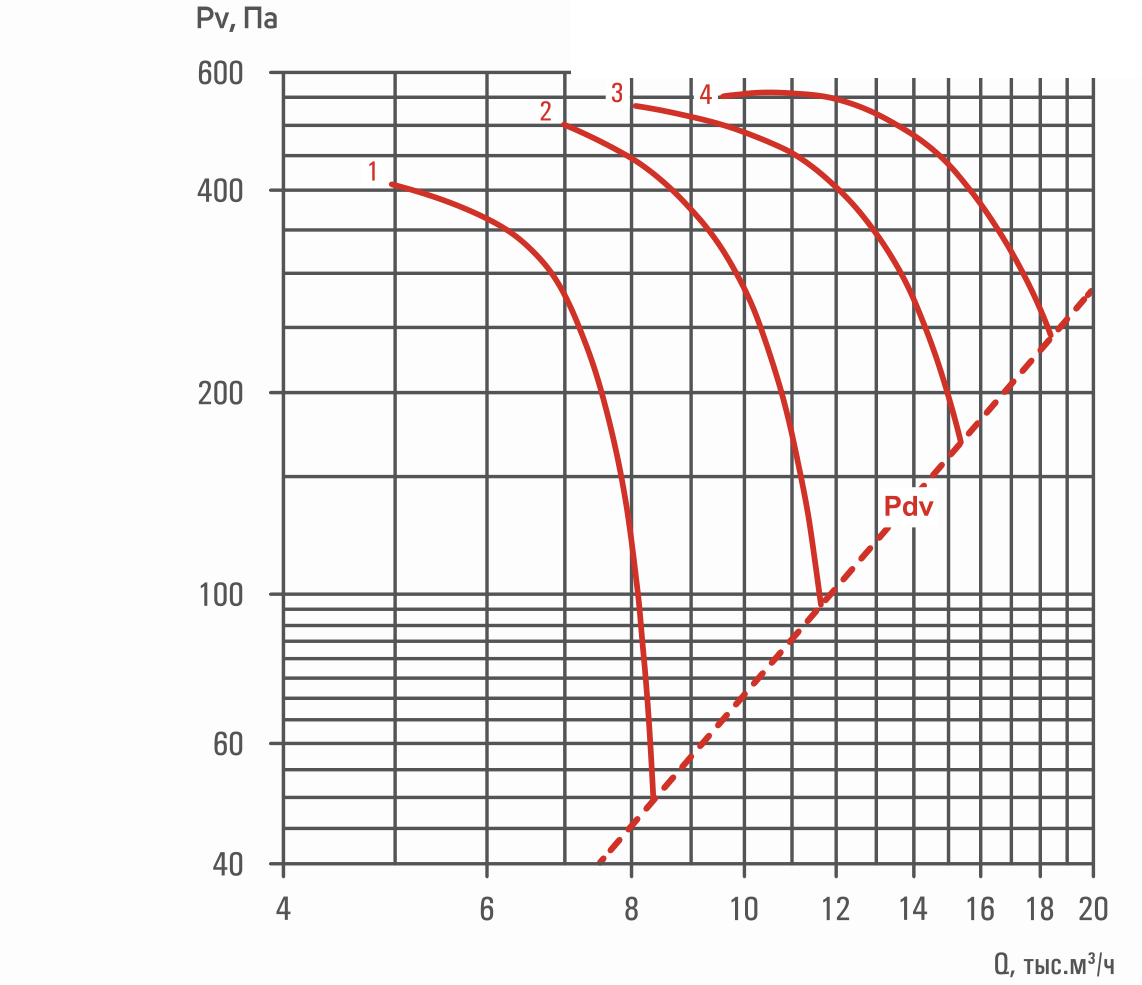

Типоразмер 6,3

Мощность электродвигателя, кВт	1,1–3
Уровень звуковой мощности L_w, дБА	84–90
Масса, кг (модификация 02)	178–189

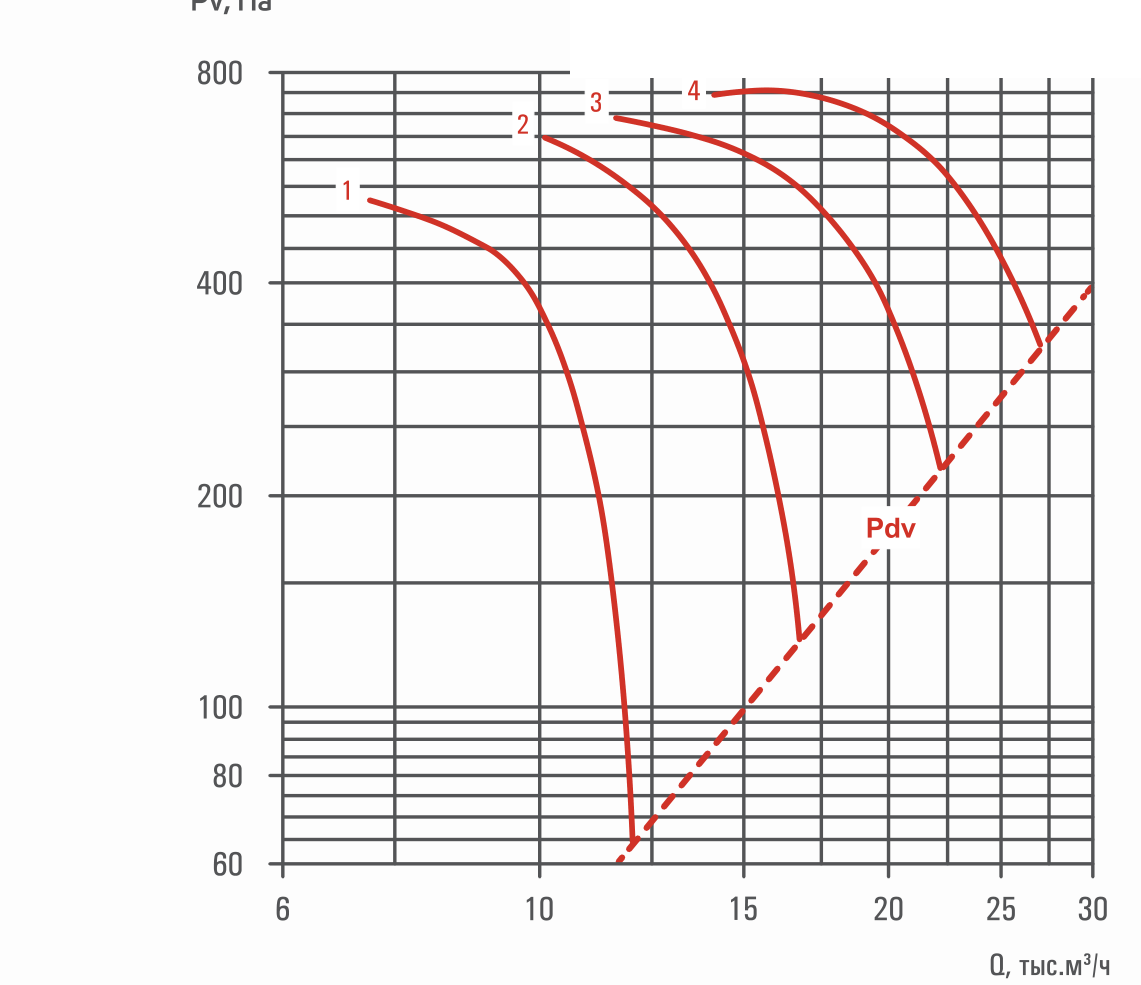

Типоразмер 7,1

Мощность электродвигателя, кВт	4–7,5
Уровень звуковой мощности L_w, дБА	92–96
Масса, кг (модификация 02)	233–268

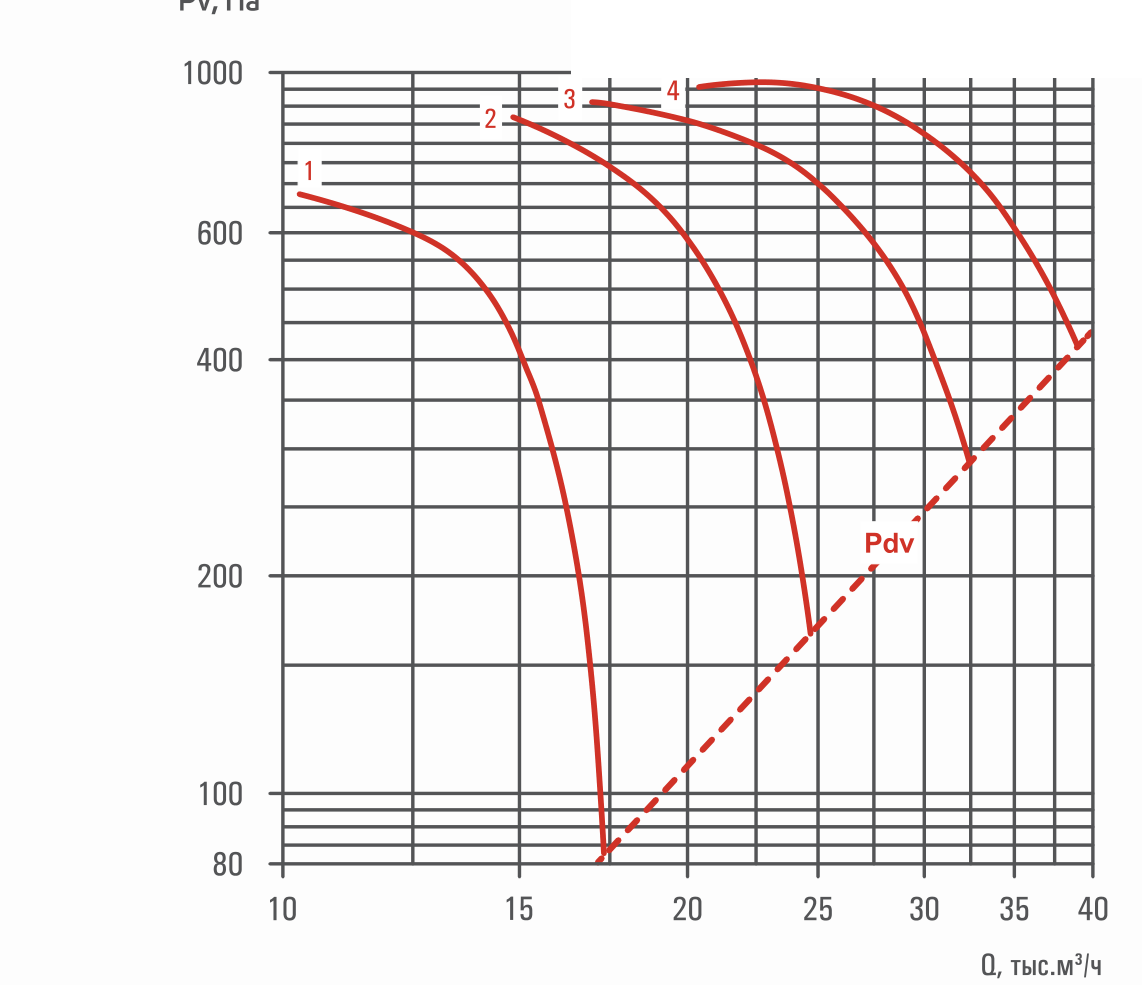

Типоразмер 8,0

Мощность электродвигателя, кВт	4–11
Уровень звуковой мощности L_w, дБА	92–100
Масса, кг (модификация 02)	295–333

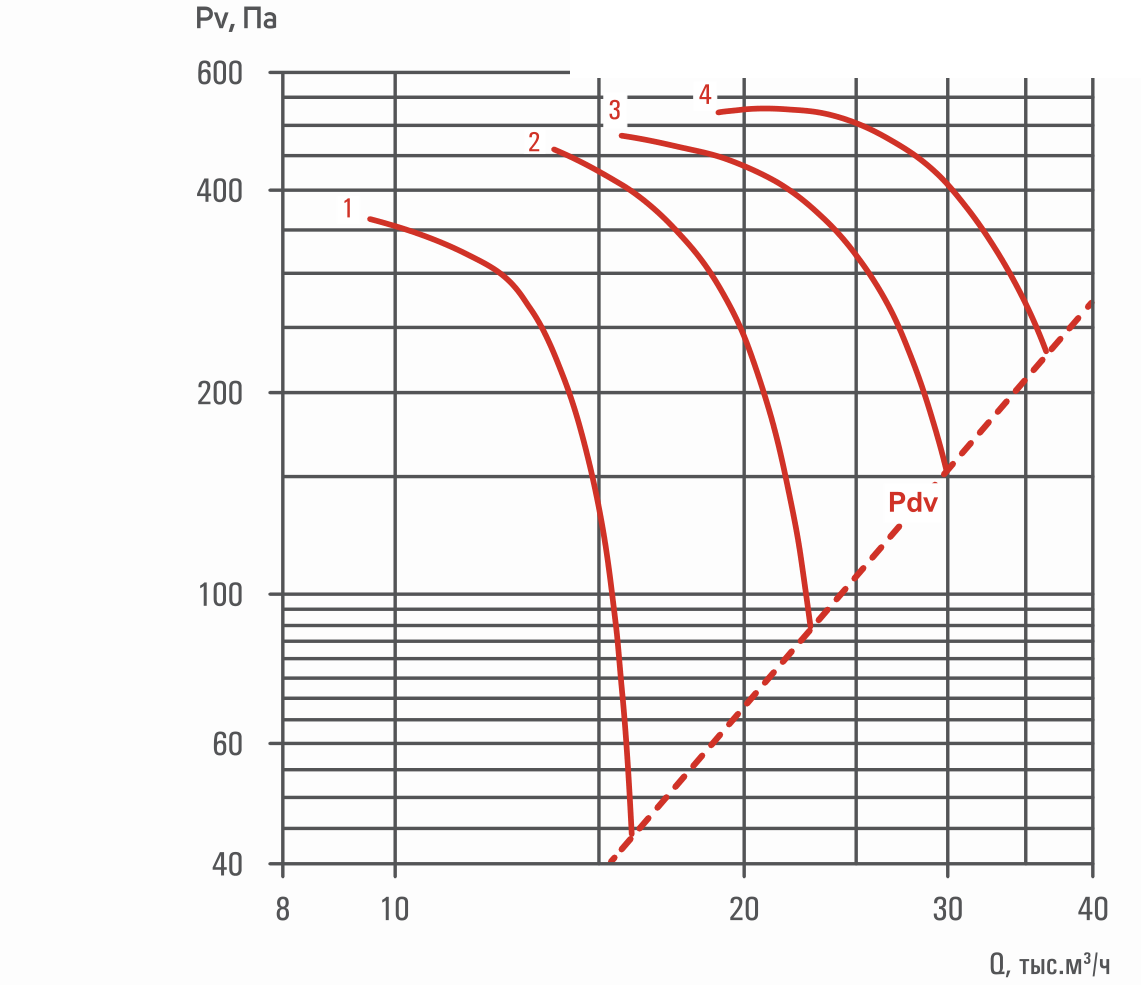

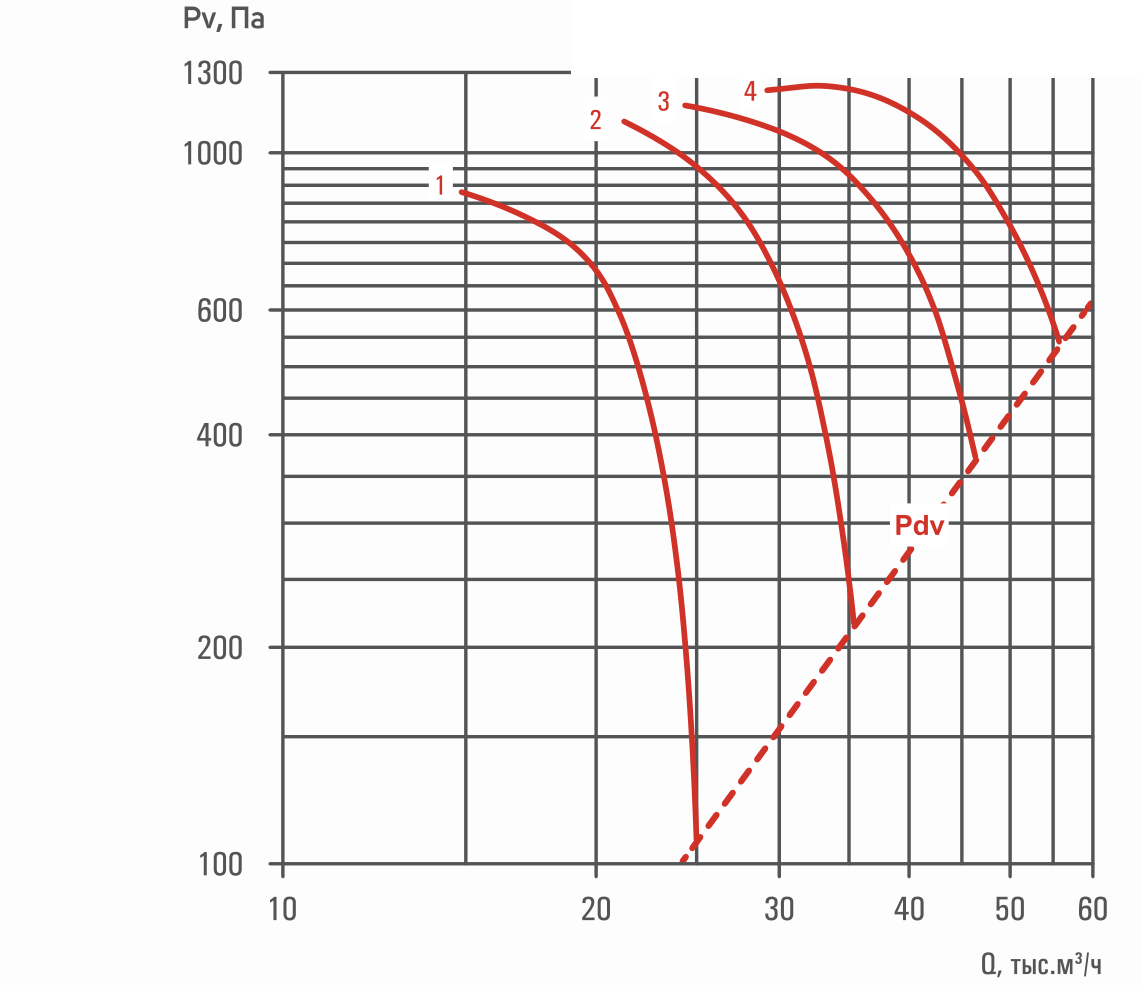

Типоразмер 9,0

Мощность электродвигателя, кВт	2,2–22
Уровень звуковой мощности L_w, дБА	86–103
Масса, кг (модификация 02)	378–481

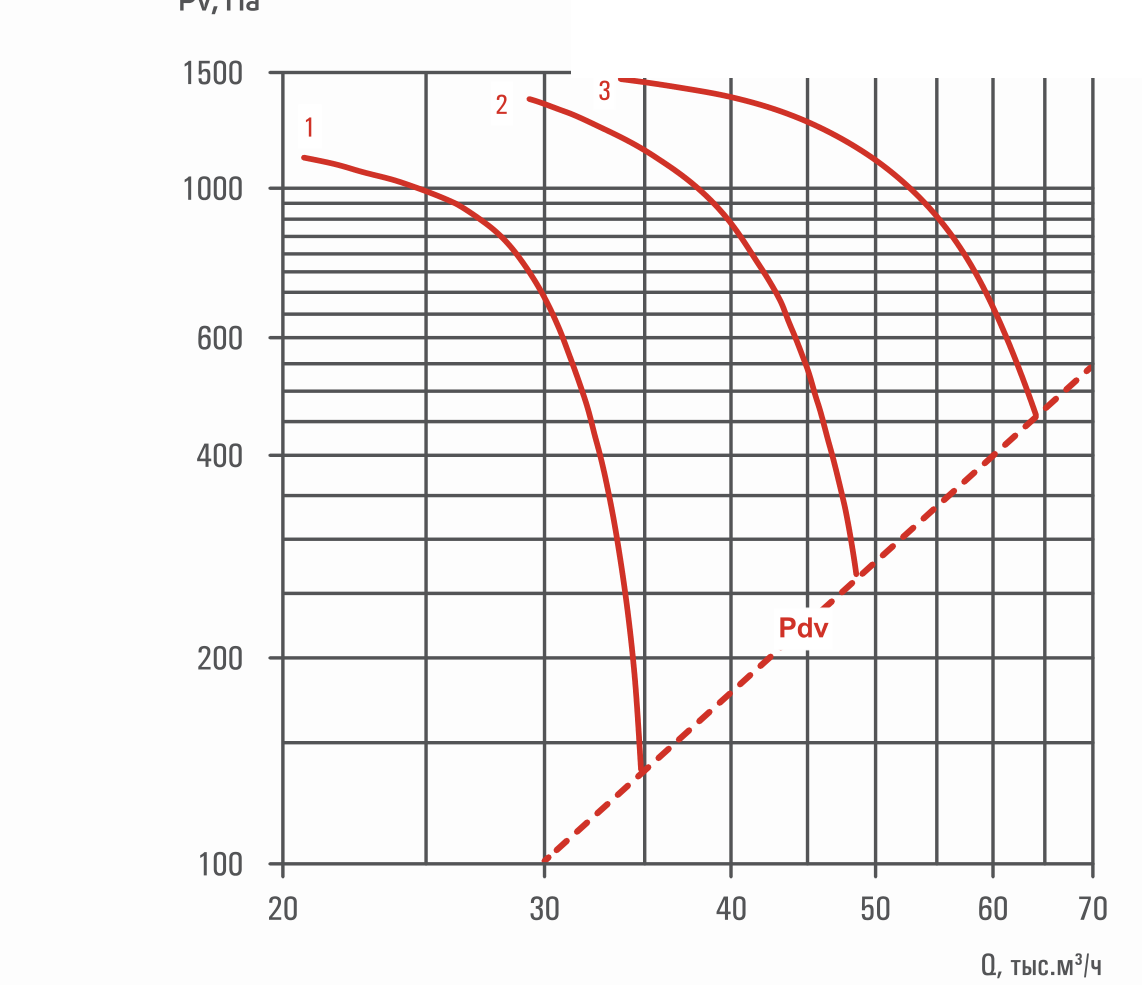

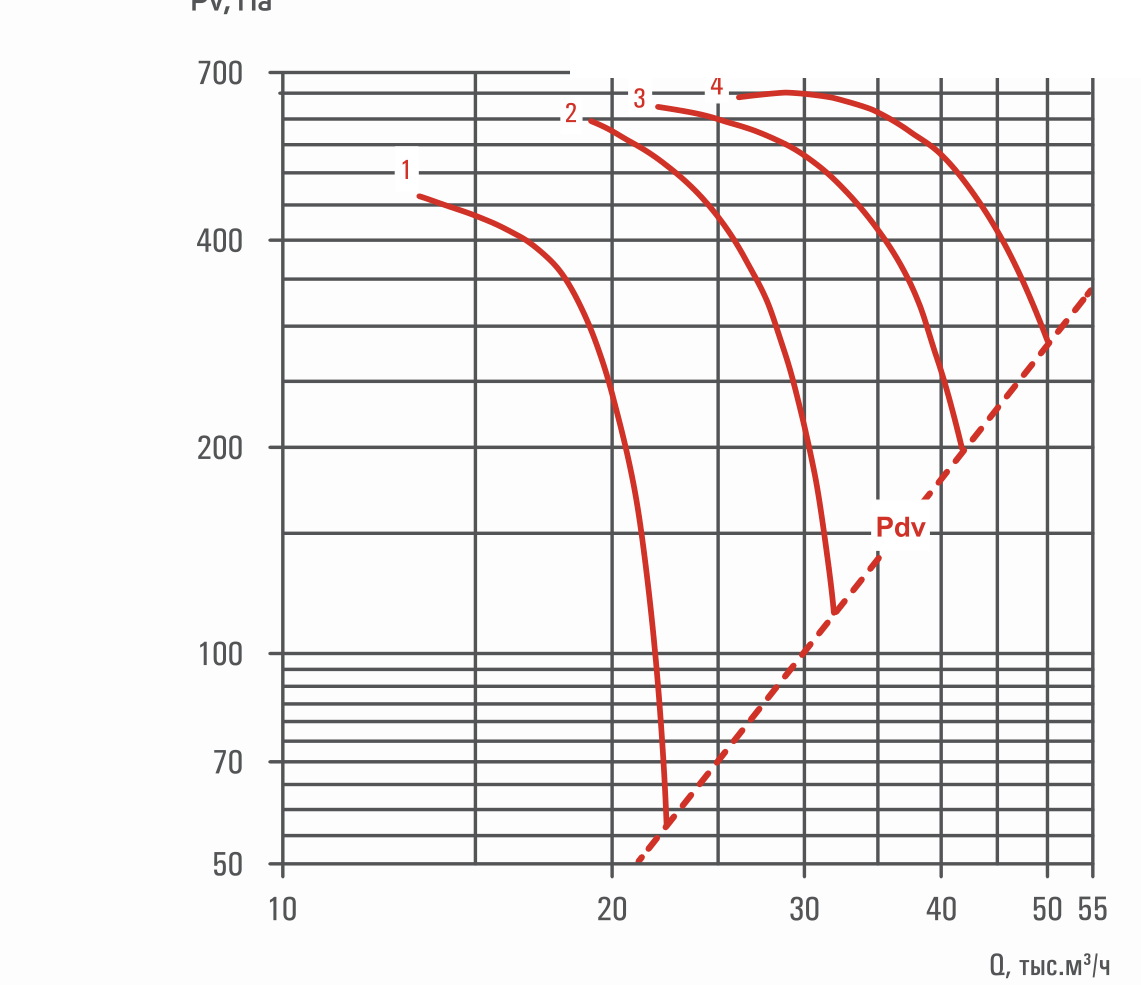

Типоразмер 10,0

Мощность электродвигателя, кВт	5,5–30
Уровень звуковой мощности L_w, дБА	93–104
Масса, кг (модификация 02)	448–560

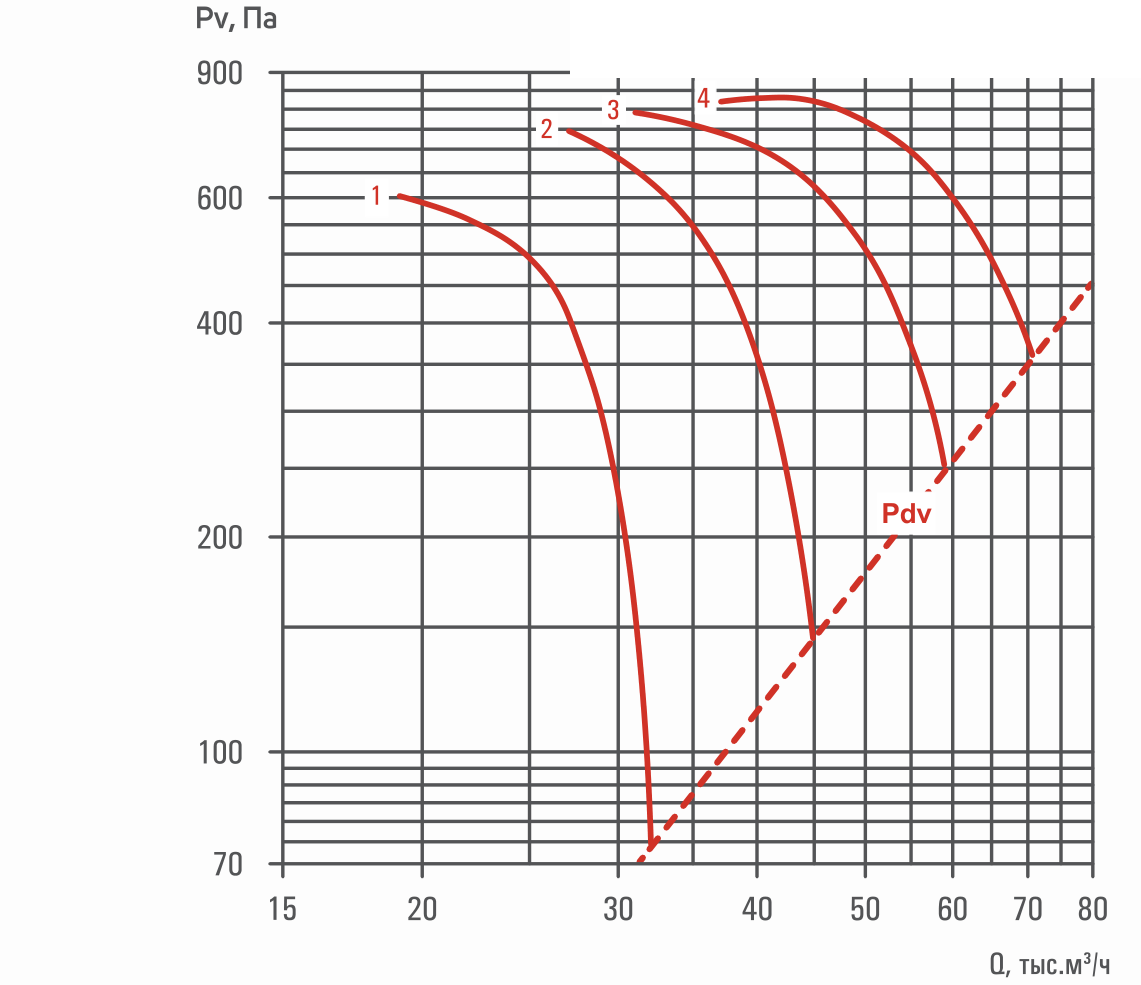

Типоразмер 11,2

Мощность электродвигателя, кВт	5,5–18,5
Уровень звуковой мощности L_w, дБА	93–101
Масса, кг (модификация 02)	624–711

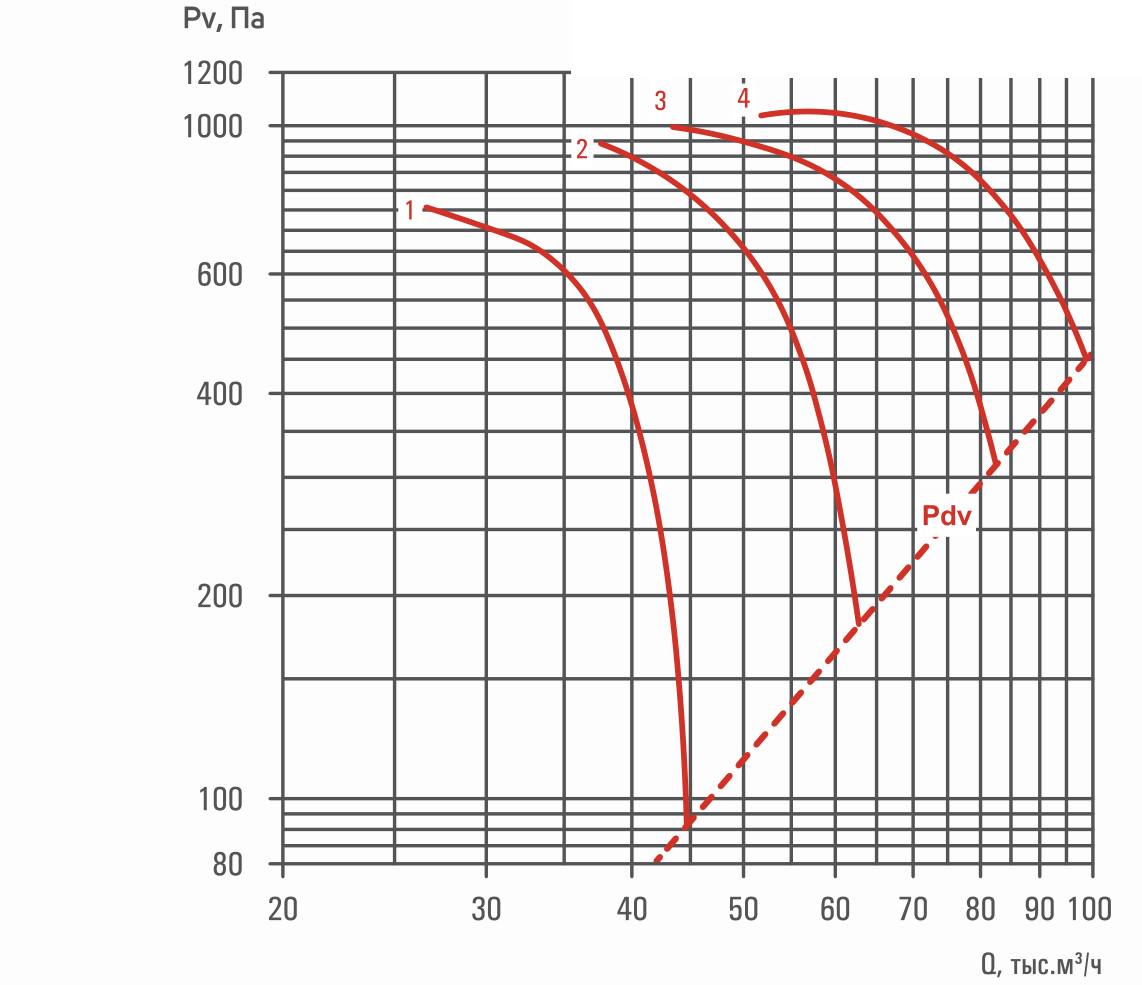

Типоразмер 12,5

Мощность электродвигателя, кВт	11–30
Уровень звуковой мощности L_w, дБА	96–104
Масса, кг (модификация 02)	797–999

Цена по запросу
