ВИОС-190 ДУ

Скачать документацию / 4 414 Кб

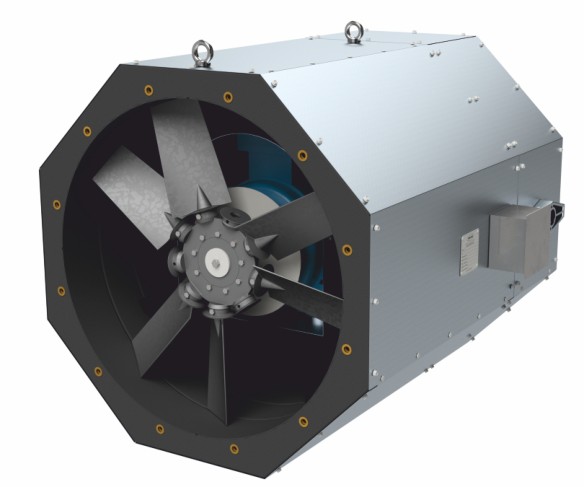

Вентиляторы осевые дымоудаления ВИОС-190 ДУ (маркировка производителя) — для систем вытяжной противодымной вентиляции, 400/600 °С. 11 типоразмеров (4,0–12,5).

ОписаниеГабаритыАэродинамика

Вентиляторы осевые дымоудаления ВИОС-190 ДУ (маркировка производителя) предназначены для систем вытяжной противодымной вентиляции: удаления дымовых газов с температурой 400°С или 600°С в течение 2 часов.

Применяются также для общеобменной вентиляции в режиме ОВ. 11 типоразмеров (4,0–12,5). Комплектация электродвигателями приведена в таблицах вкладки «Аэродинамика».

Климат: У, УХЛ, Т, 1-я категория размещения по ГОСТ 15150-69.

Состоит из: цилиндрического корпуса; рабочего колеса с профильными лопатками; асинхронного двигателя.

Серия поставляется под маркировкой производителя — сертификат AIRS на противодымные исполнения не распространяется.

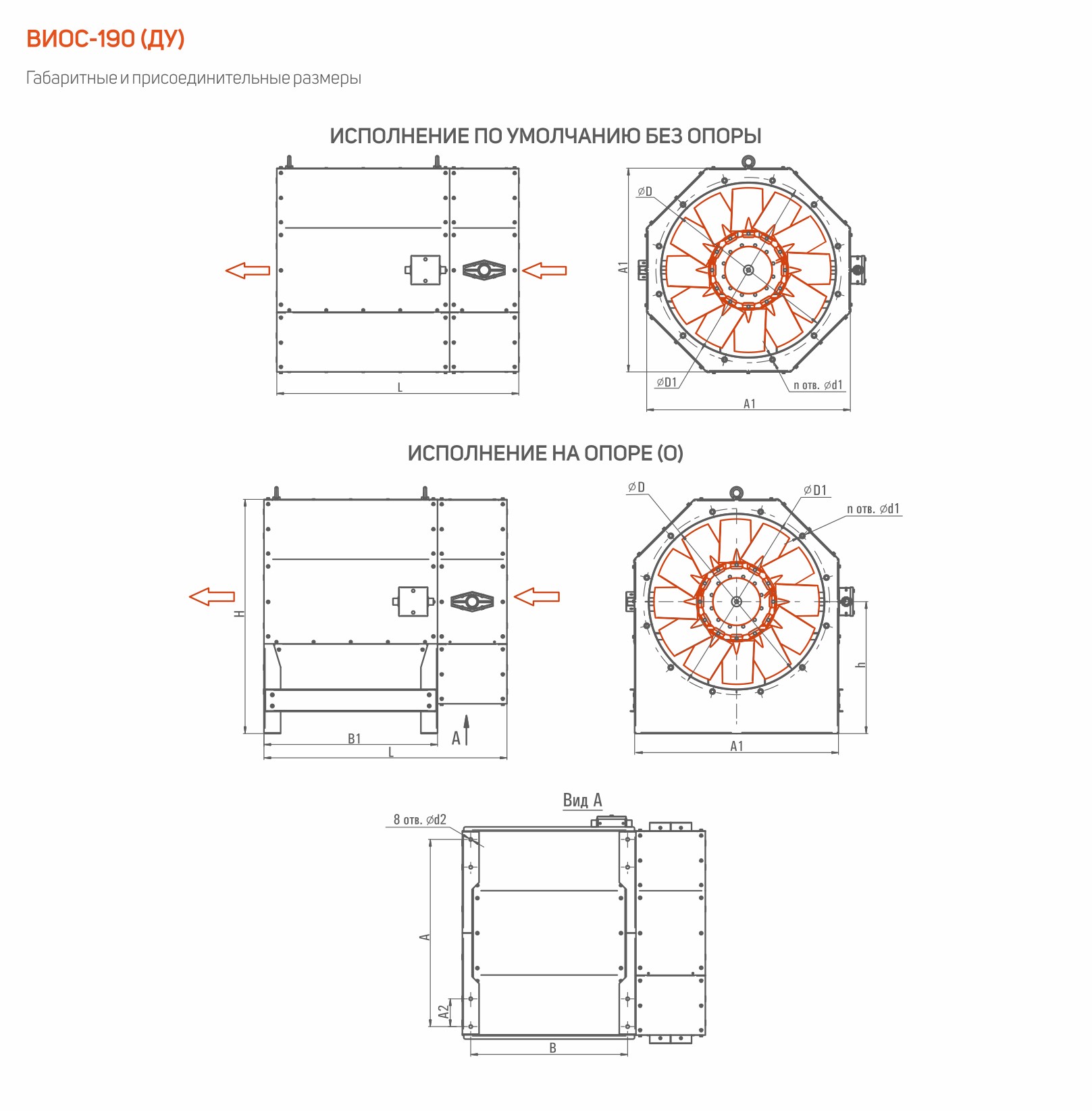

Габаритные размеры

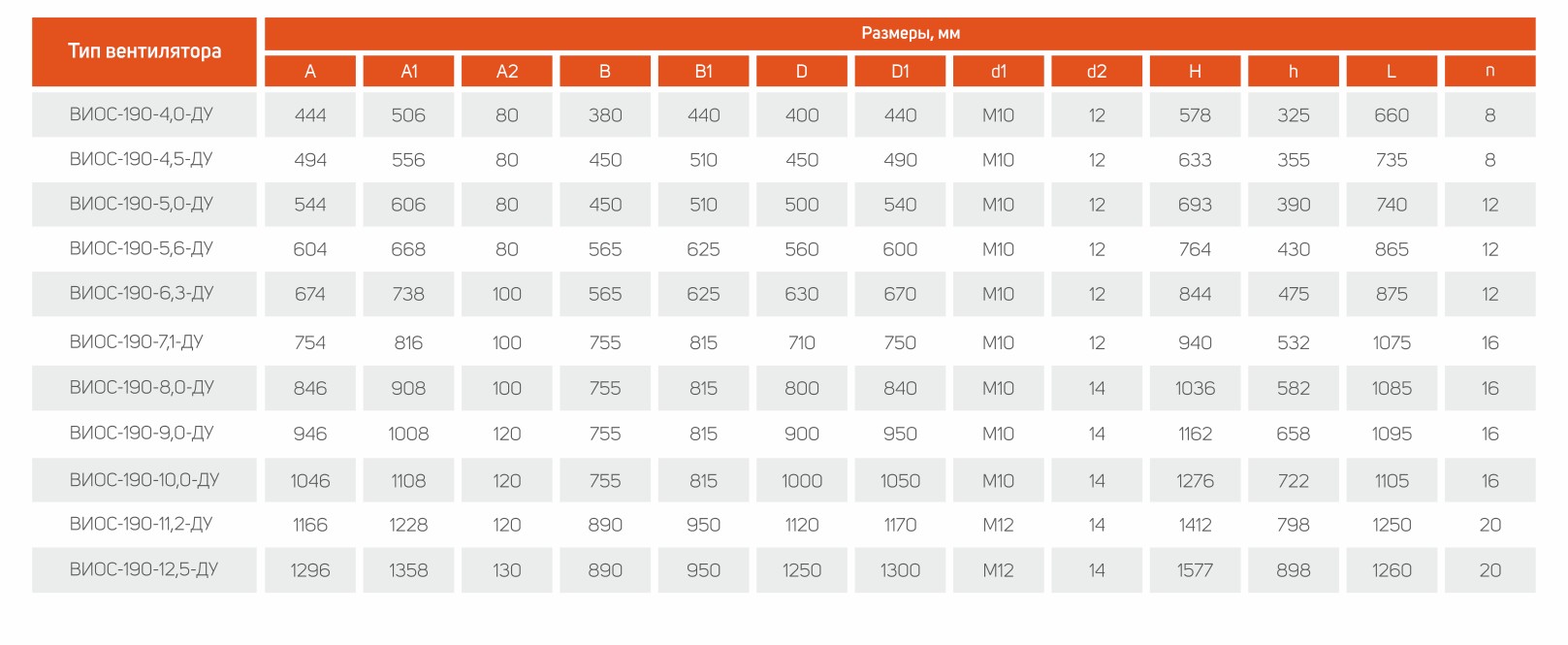

Таблица размеров

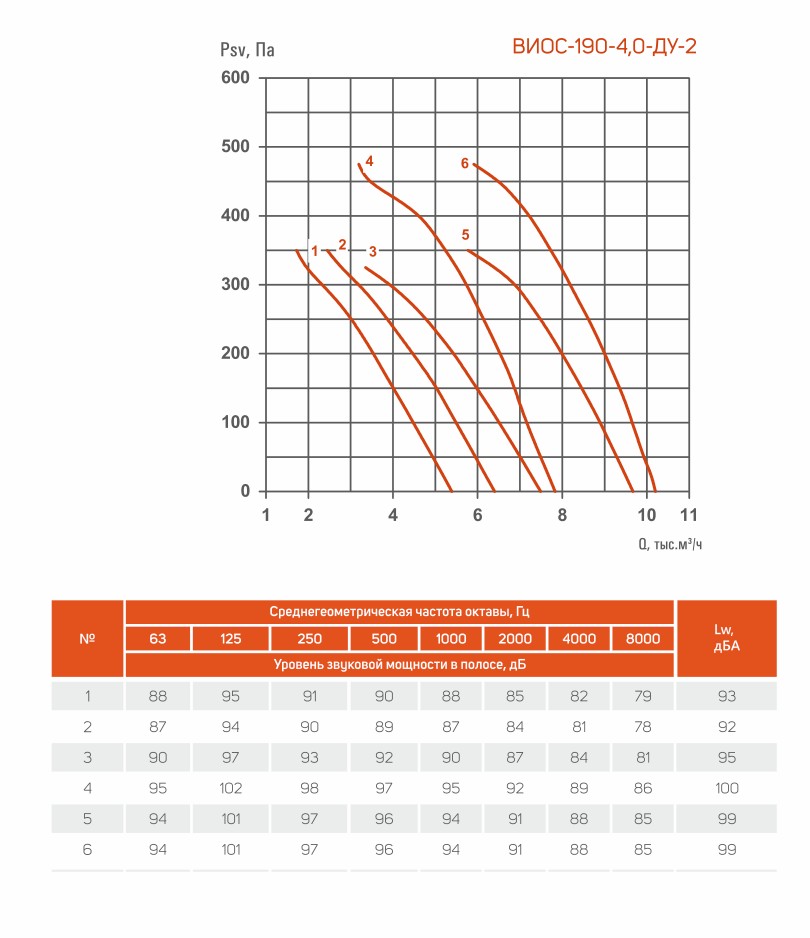

Типоразмер 4,0-ДУ-2 — исп. 1

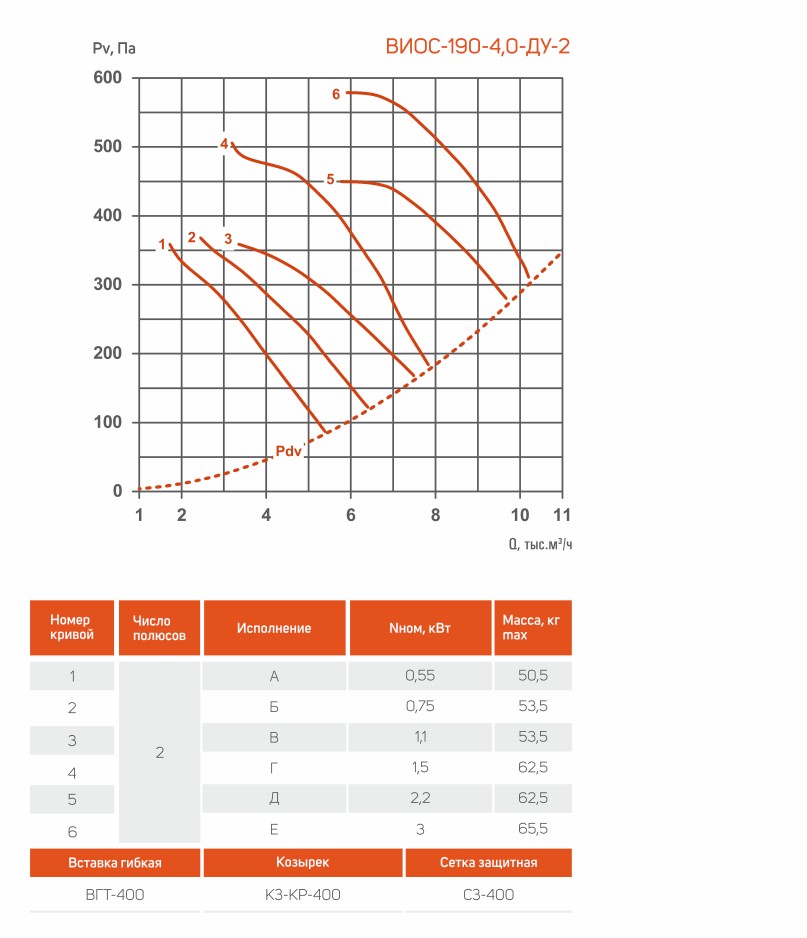

Аэродинамическая характеристика

Типоразмер 4,0-ДУ-2 — исп. 2

Аэродинамическая характеристика

Типоразмер 4,5-ДУ-2 — исп. 1

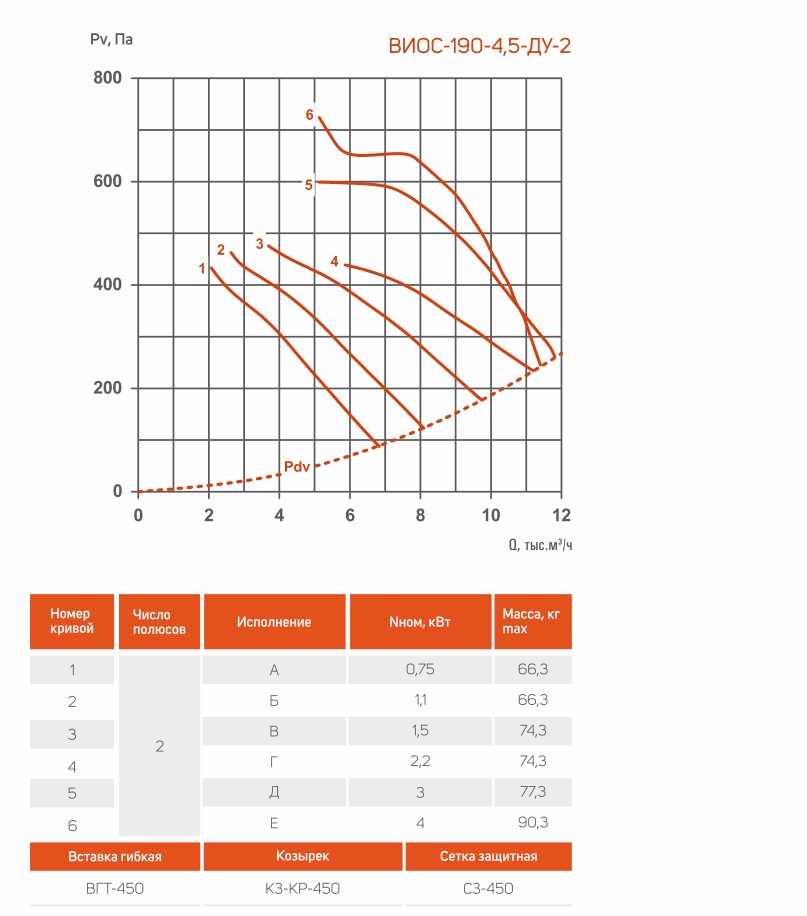

Аэродинамическая характеристика

Типоразмер 4,5-ДУ-2 — исп. 2

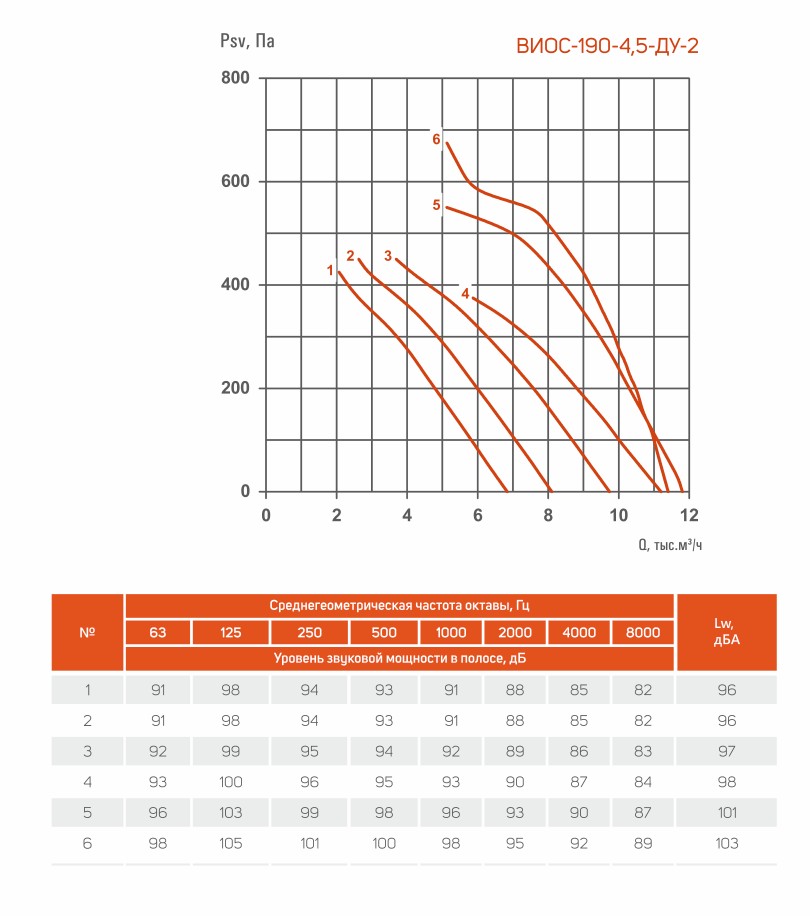

Аэродинамическая характеристика

Типоразмер 5,0-ДУ-2 — исп. 1

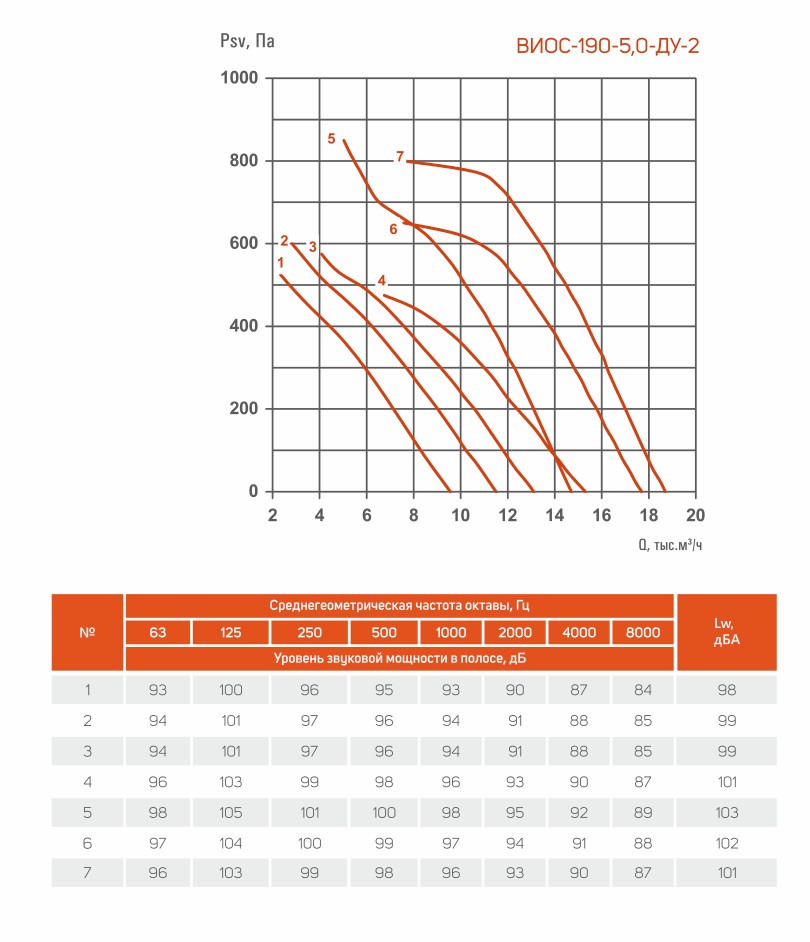

Аэродинамическая характеристика

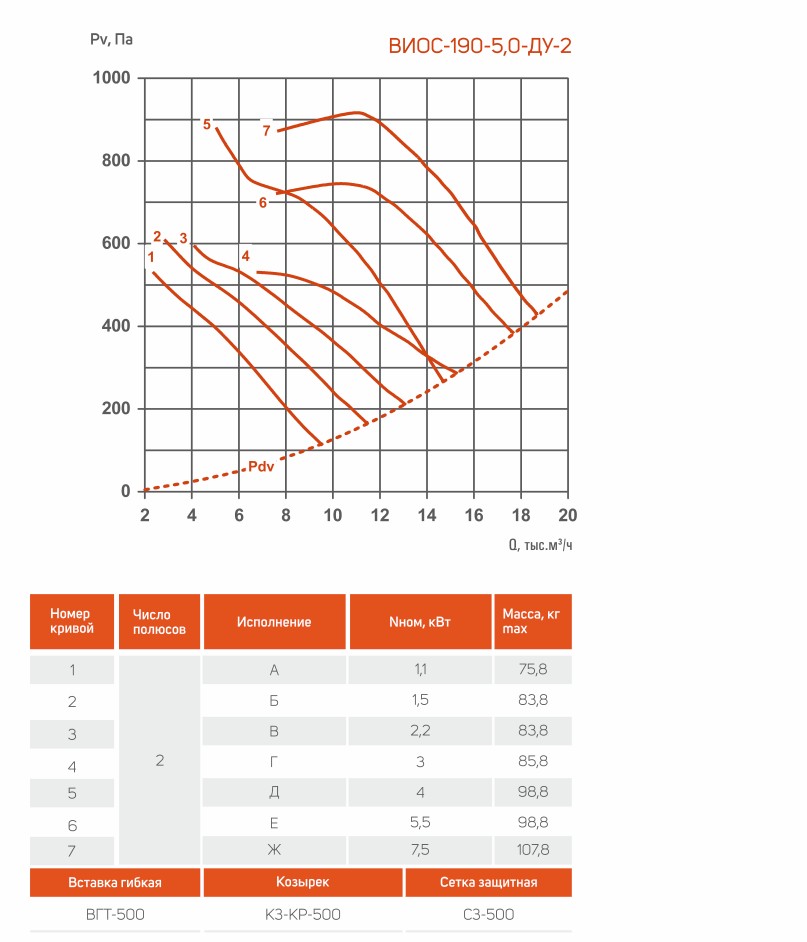

Типоразмер 5,0-ДУ-2 — исп. 2

Аэродинамическая характеристика

Типоразмер 5,0-ДУ-4 — исп. 1

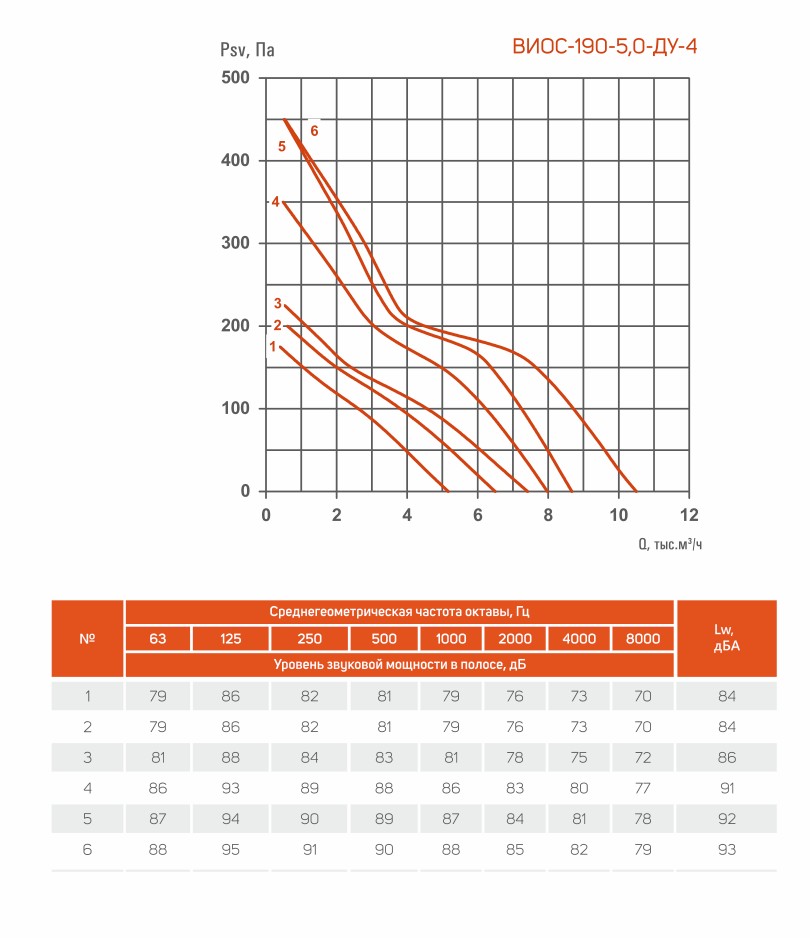

Аэродинамическая характеристика

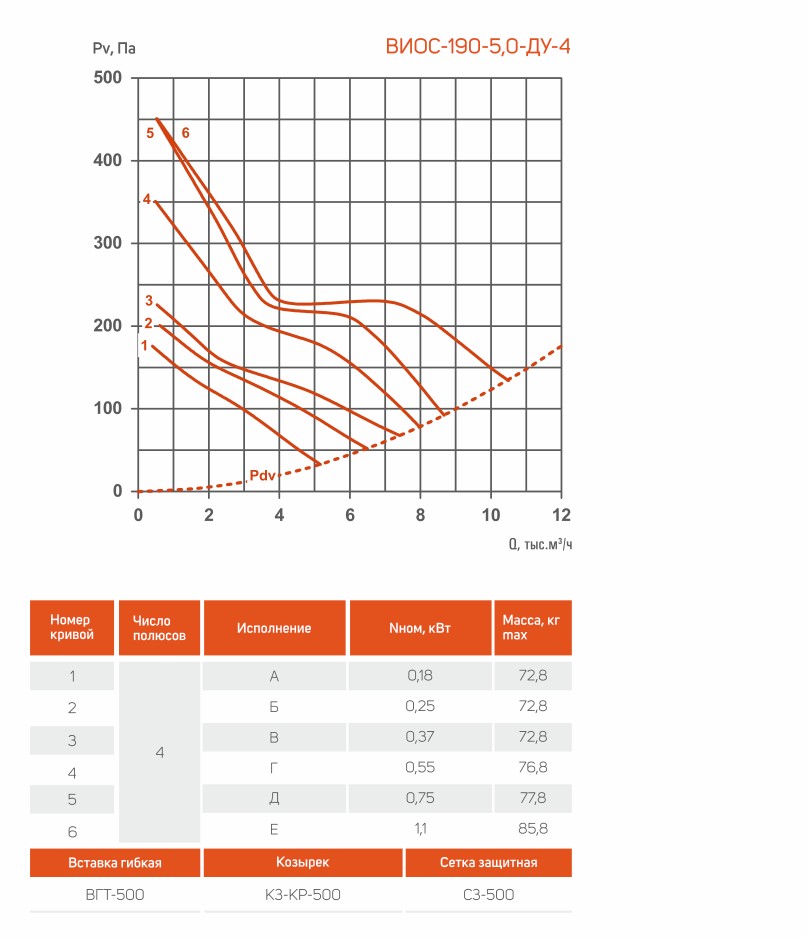

Типоразмер 5,0-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 5,6-ДУ-4 — исп. 1

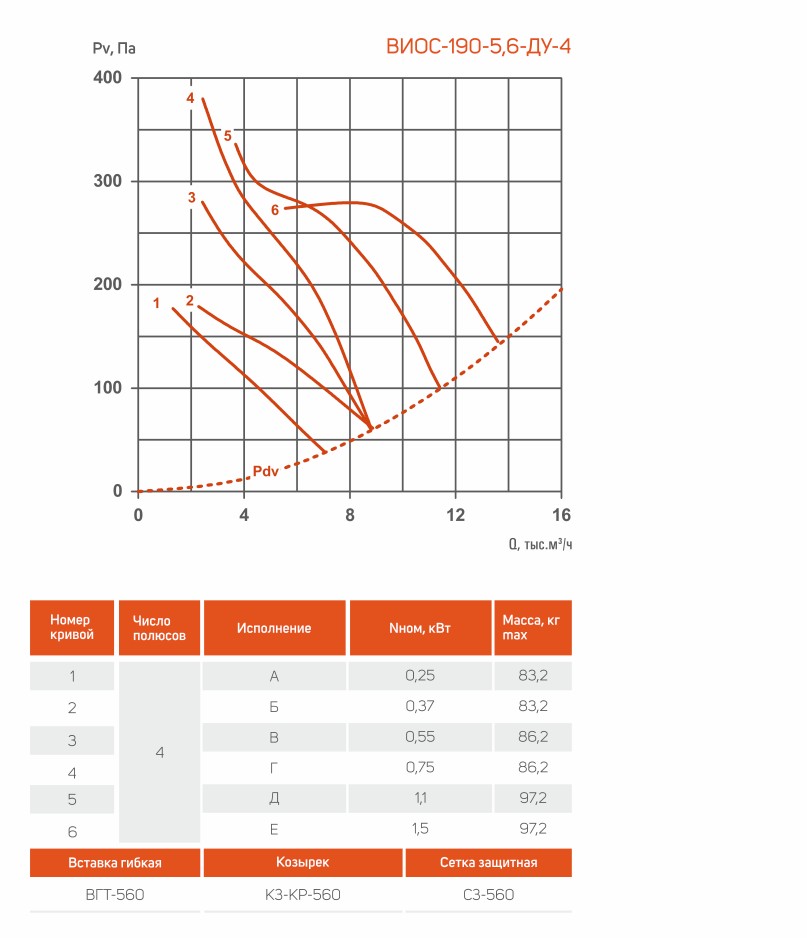

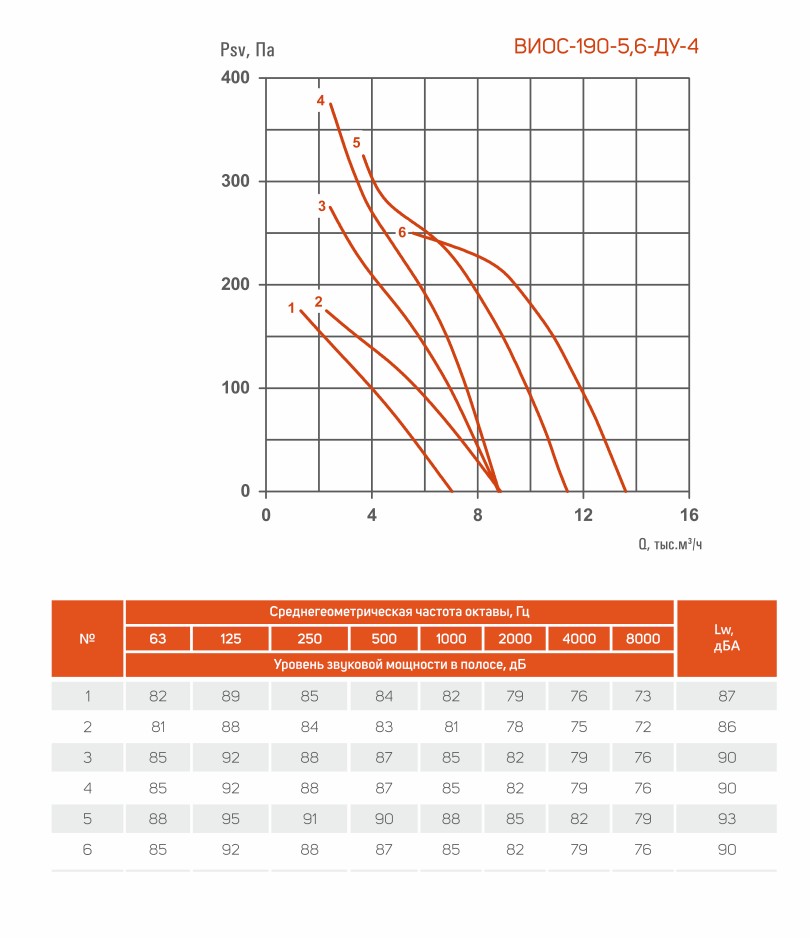

Аэродинамическая характеристика

Типоразмер 5,6-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 5,6-ДУ-2 — исп. 1

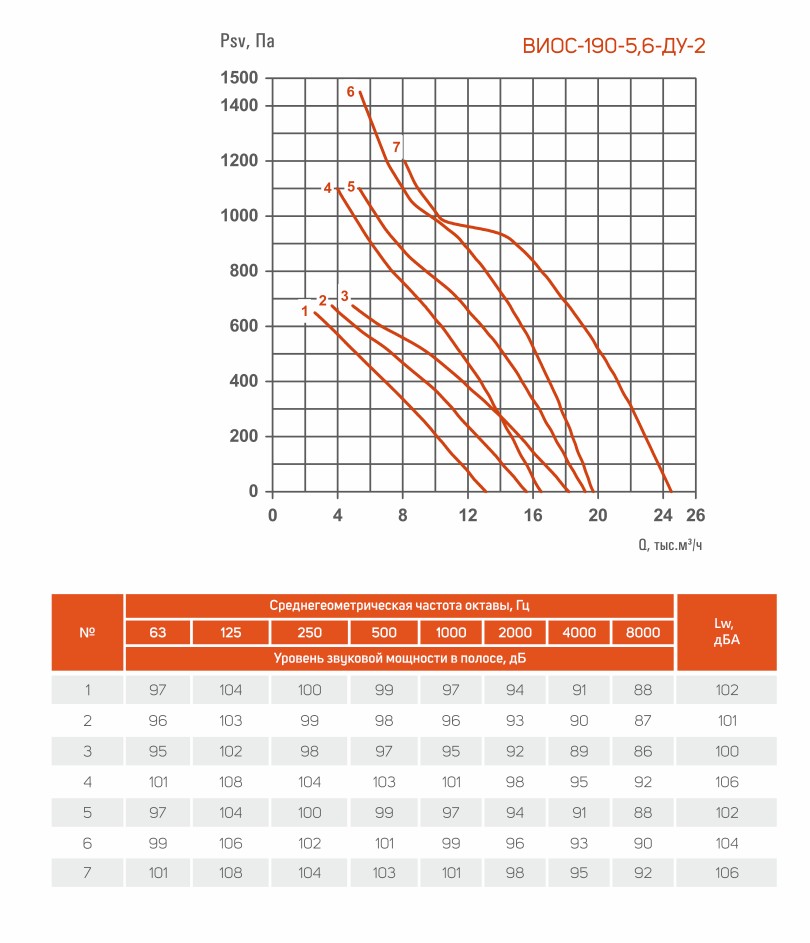

Аэродинамическая характеристика

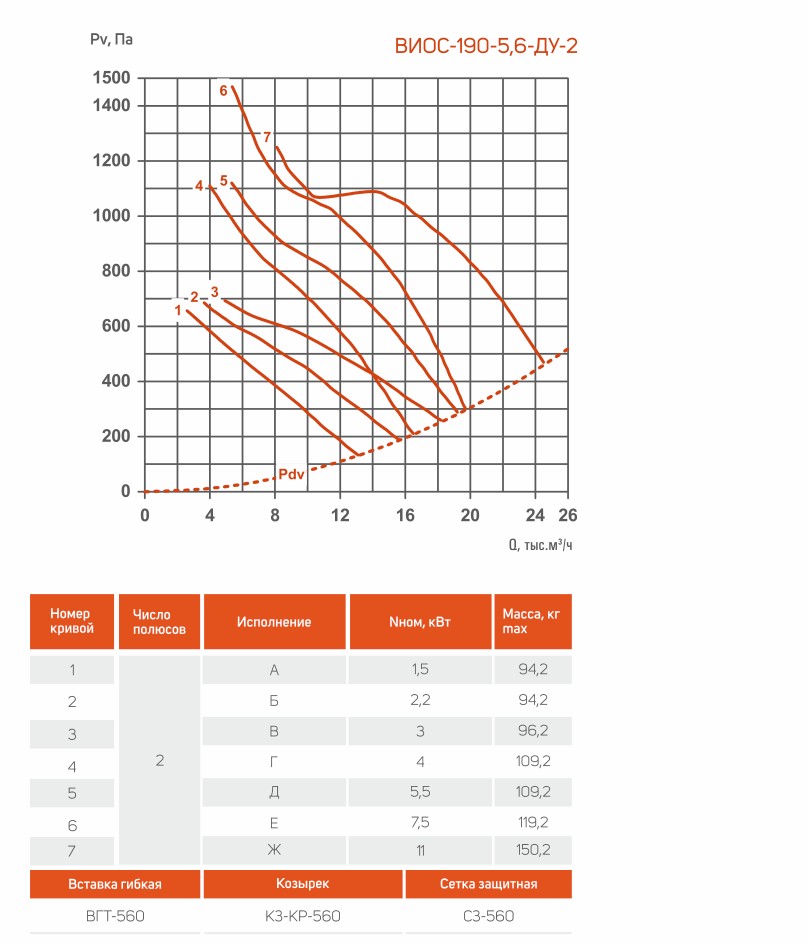

Типоразмер 5,6-ДУ-2 — исп. 2

Аэродинамическая характеристика

Типоразмер 6,3-ДУ-4 — исп. 1

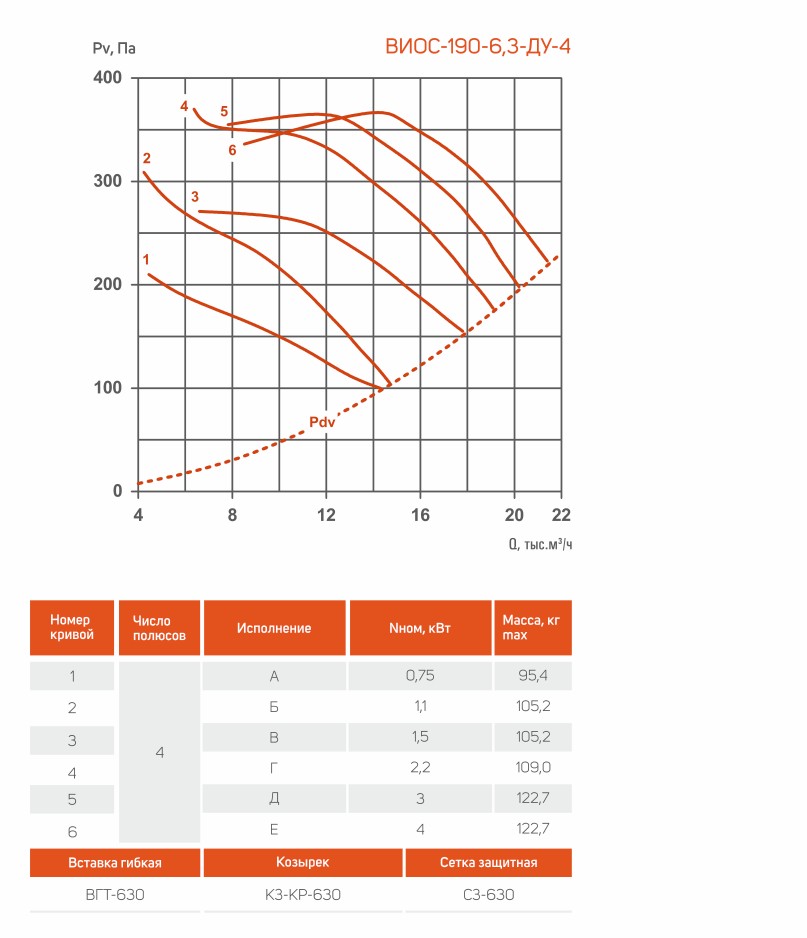

Аэродинамическая характеристика

Типоразмер 6,3-ДУ-4 — исп. 2

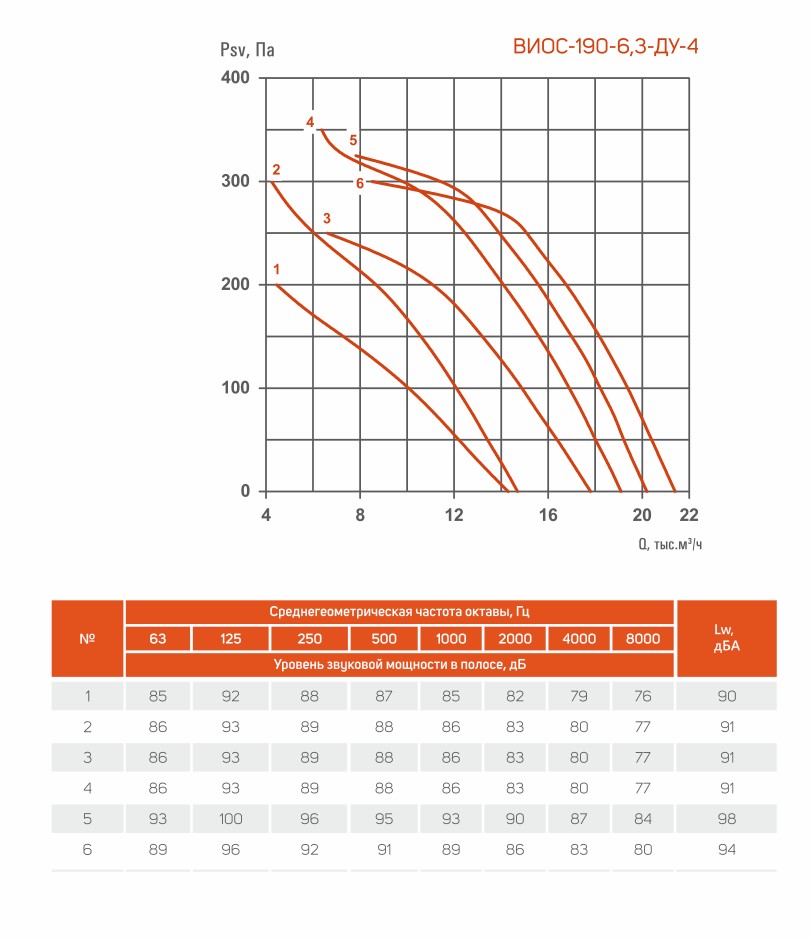

Аэродинамическая характеристика

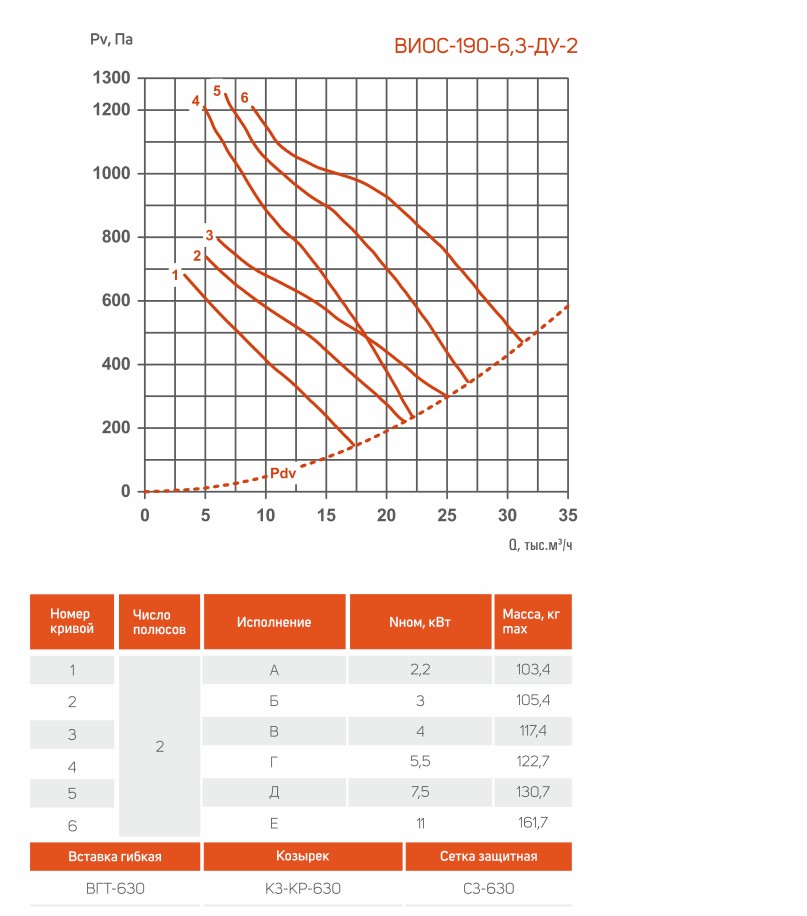

Типоразмер 6,3-ДУ-2 — исп. 1

Аэродинамическая характеристика

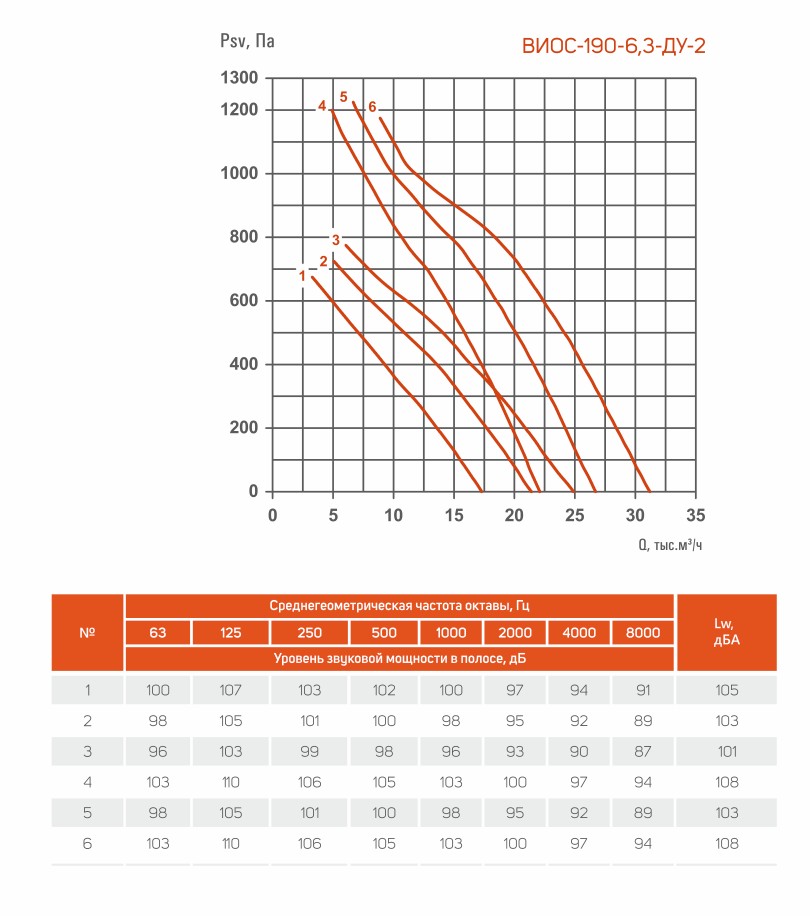

Типоразмер 6,3-ДУ-2 — исп. 2

Аэродинамическая характеристика

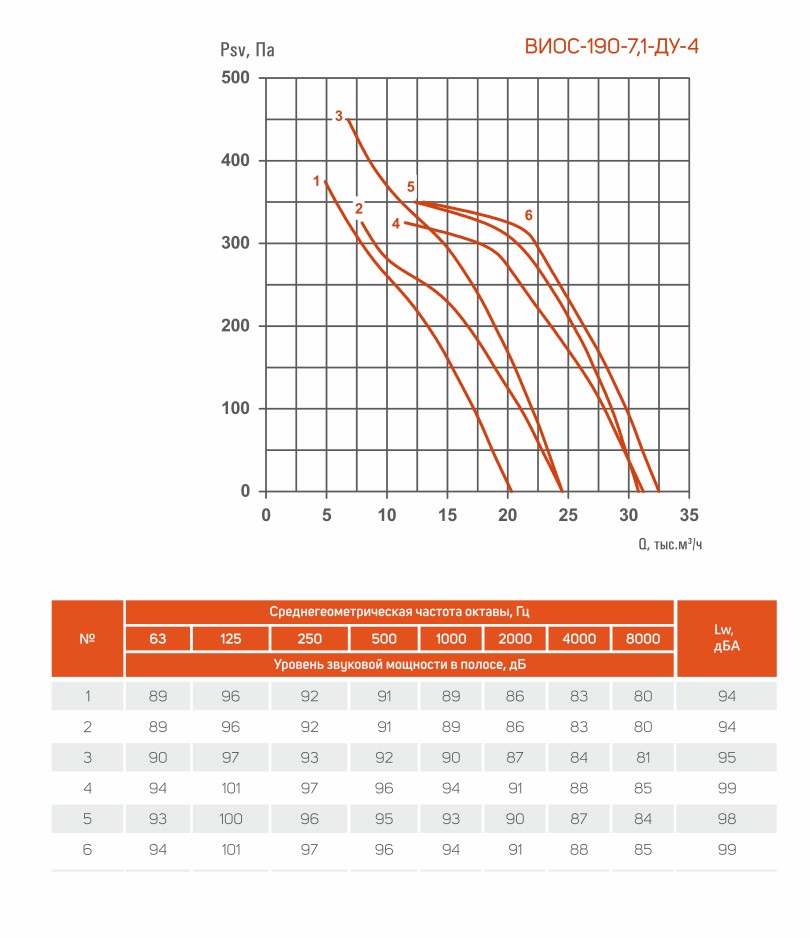

Типоразмер 7,1-ДУ-4 — исп. 1

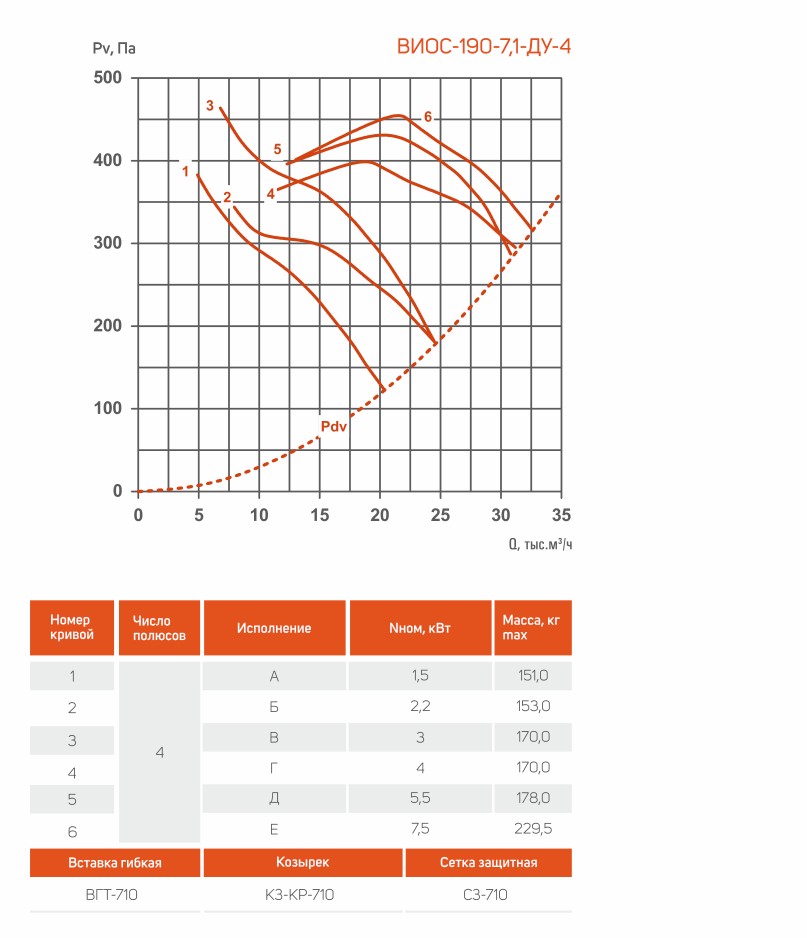

Аэродинамическая характеристика

Типоразмер 7,1-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 7,1-ДУ-4 — исп. 3

Аэродинамическая характеристика

Типоразмер 7,1-ДУ-4 — исп. 4

Аэродинамическая характеристика

Типоразмер 8,0-ДУ-4 — исп. 1

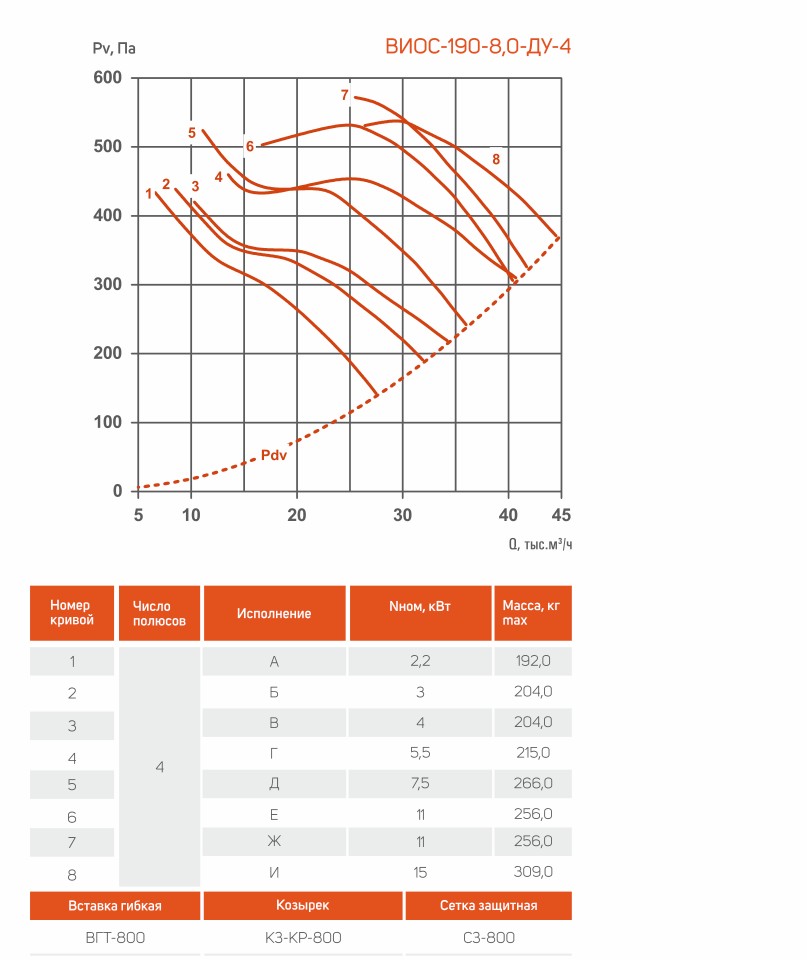

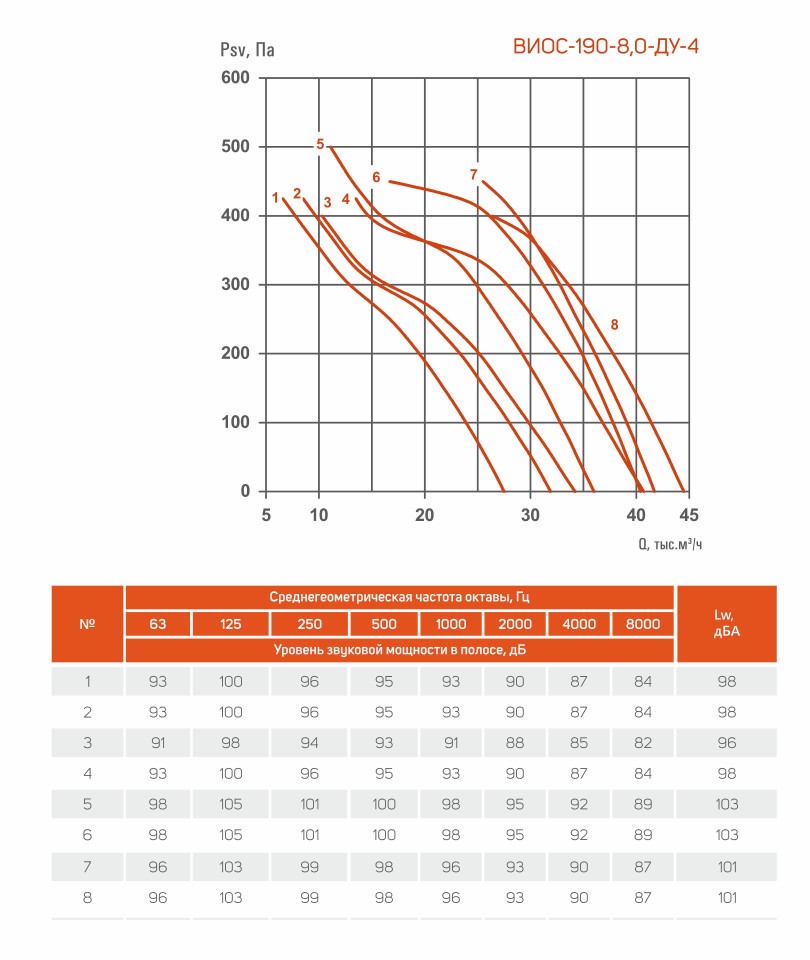

Аэродинамическая характеристика

Типоразмер 8,0-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 8,0-ДУ-4 — исп. 3

Аэродинамическая характеристика

Типоразмер 8,0-ДУ-4 — исп. 4

Аэродинамическая характеристика

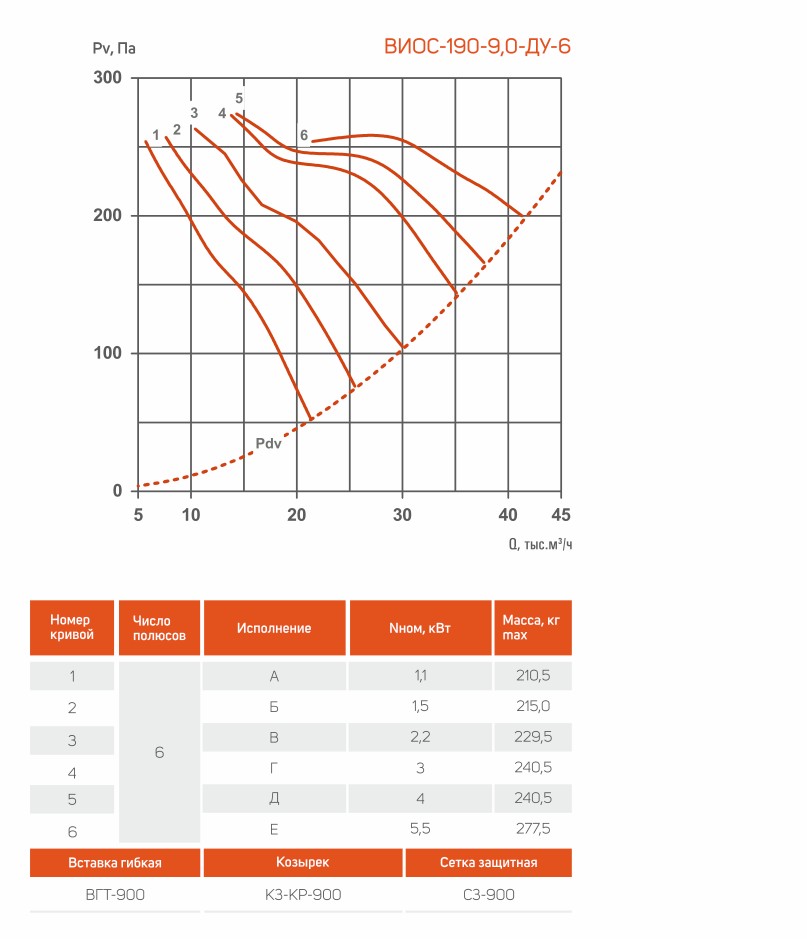

Типоразмер 9,0-ДУ-6 — исп. 1

Аэродинамическая характеристика

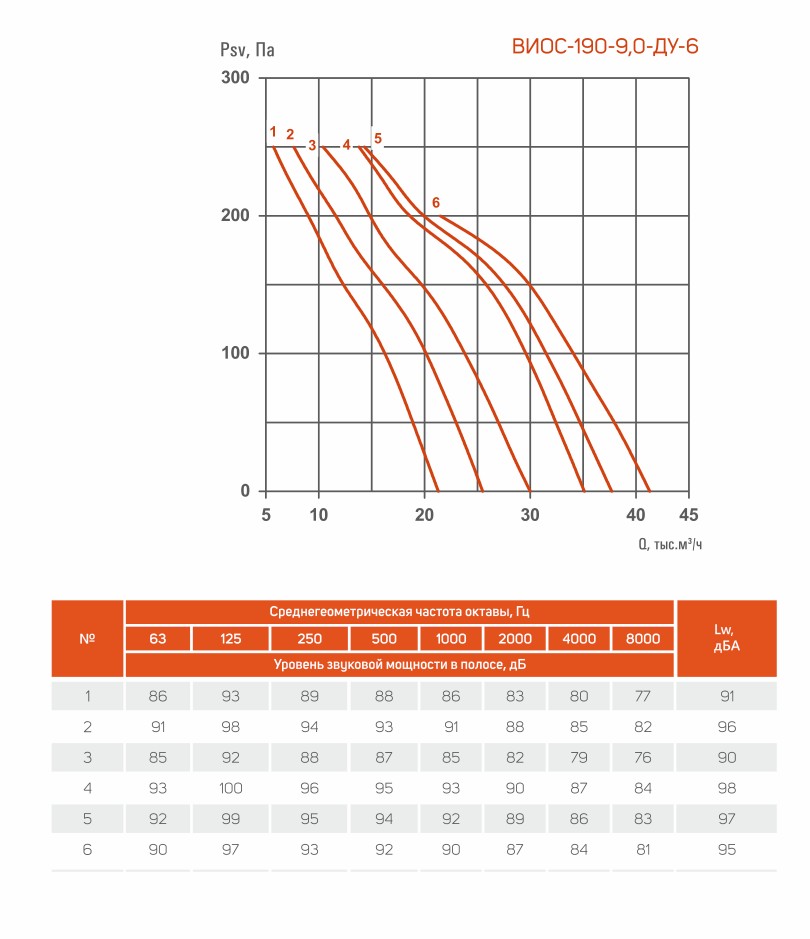

Типоразмер 9,0-ДУ-6 — исп. 2

Аэродинамическая характеристика

Типоразмер 9,0-ДУ-4 — исп. 1

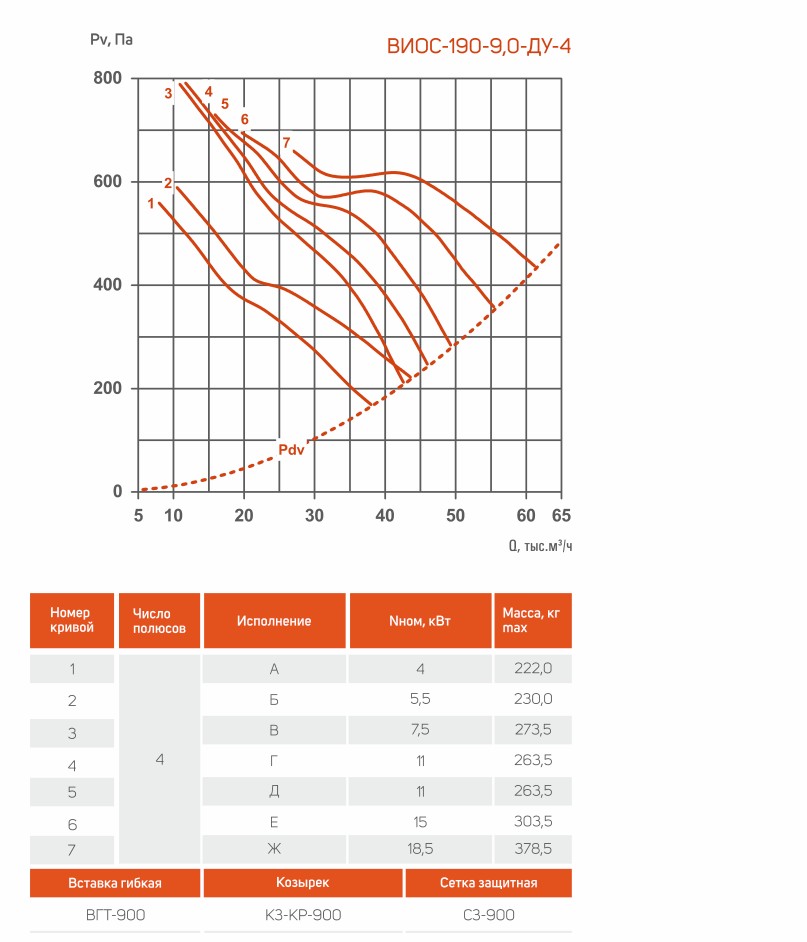

Аэродинамическая характеристика

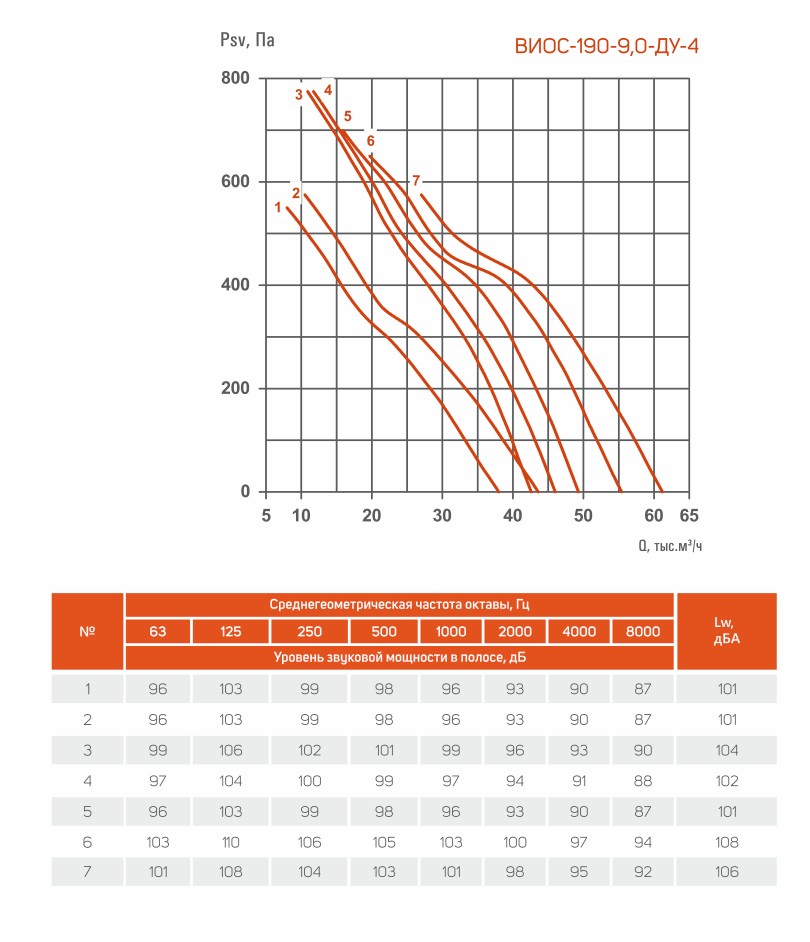

Типоразмер 9,0-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 10,0-ДУ-6 — исп. 1

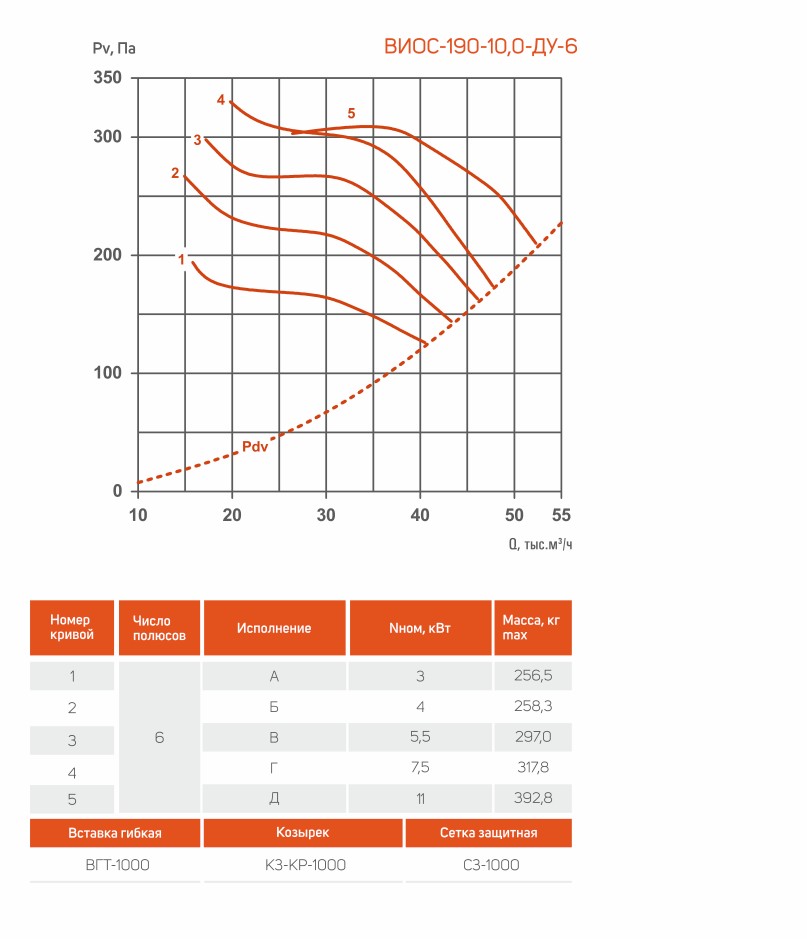

Аэродинамическая характеристика

Типоразмер 10,0-ДУ-6 — исп. 2

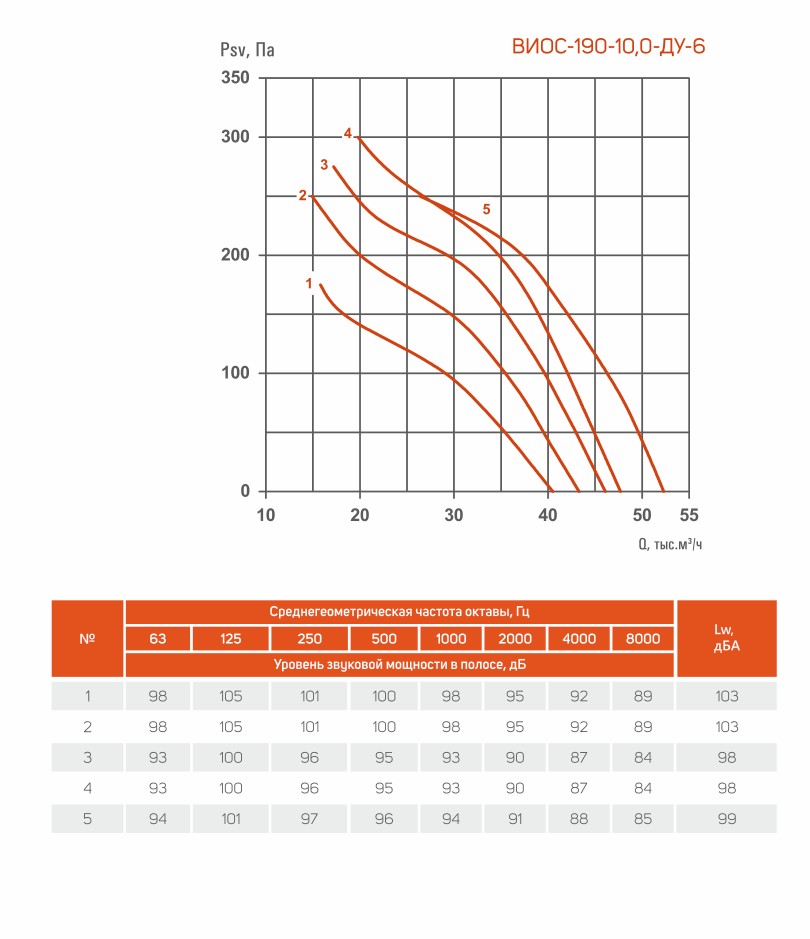

Аэродинамическая характеристика

Типоразмер 10,0-ДУ-4 — исп. 1

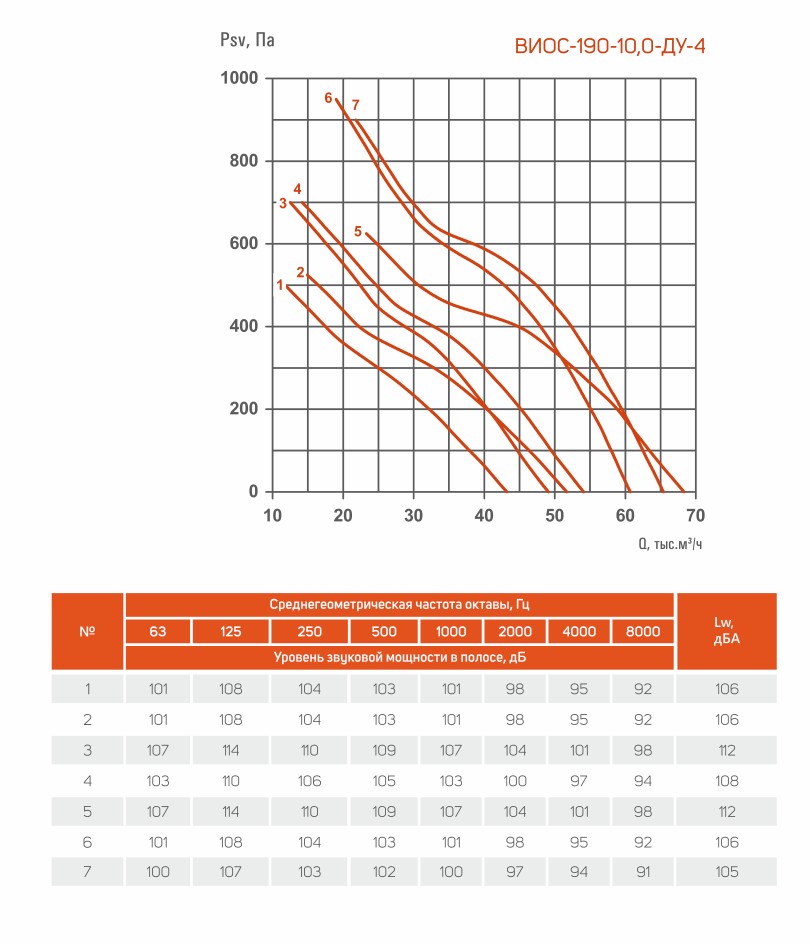

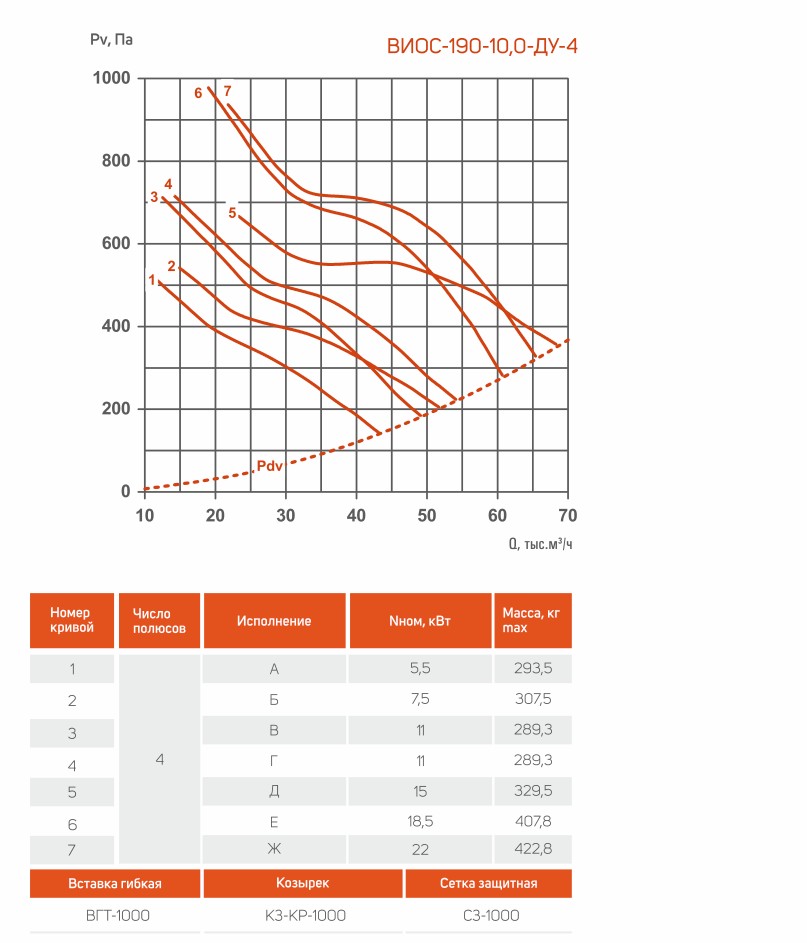

Аэродинамическая характеристика

Типоразмер 10,0-ДУ-4 — исп. 2

Аэродинамическая характеристика

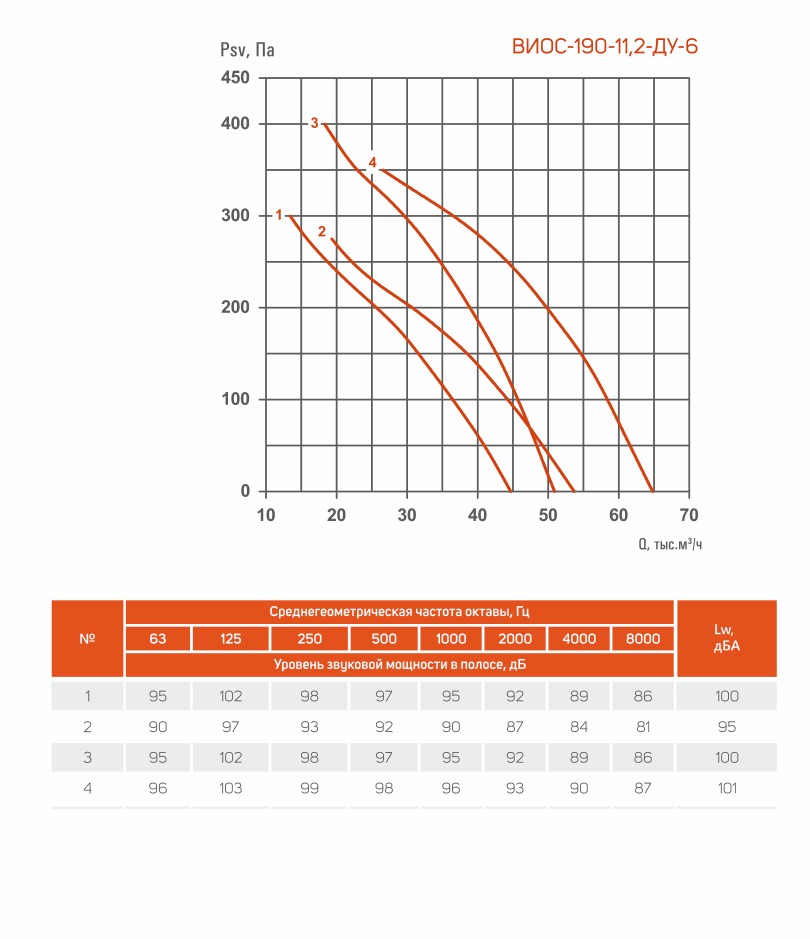

Типоразмер 11,2-ДУ-6 — исп. 1

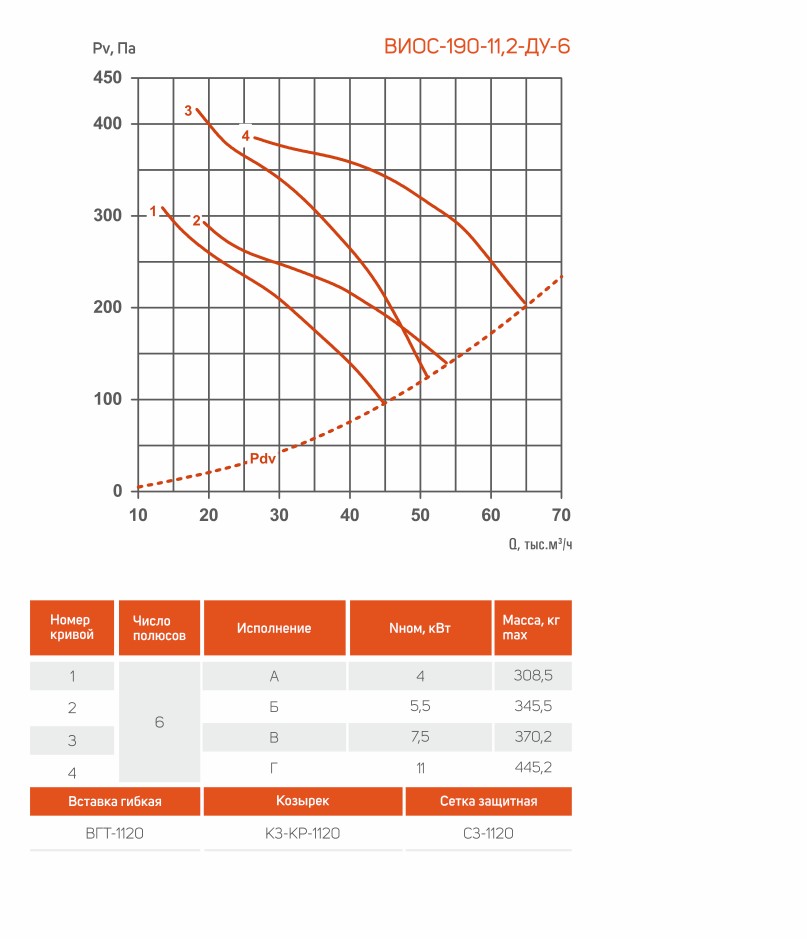

Аэродинамическая характеристика

Типоразмер 11,2-ДУ-6 — исп. 2

Аэродинамическая характеристика

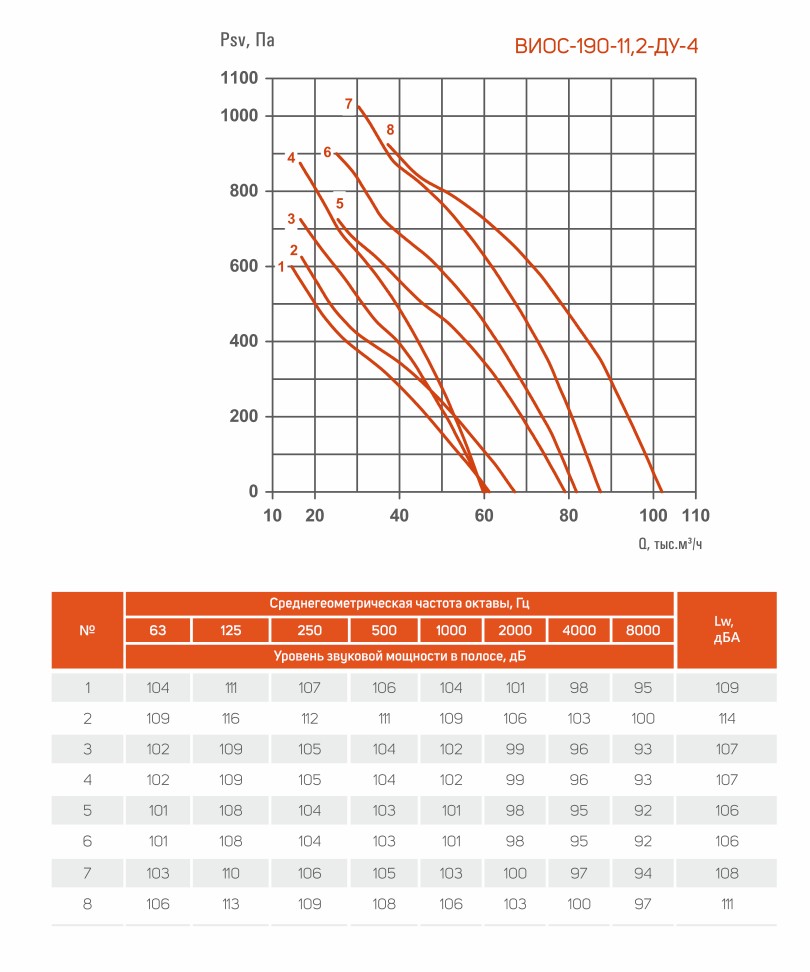

Типоразмер 11,2-ДУ-4 — исп. 1

Аэродинамическая характеристика

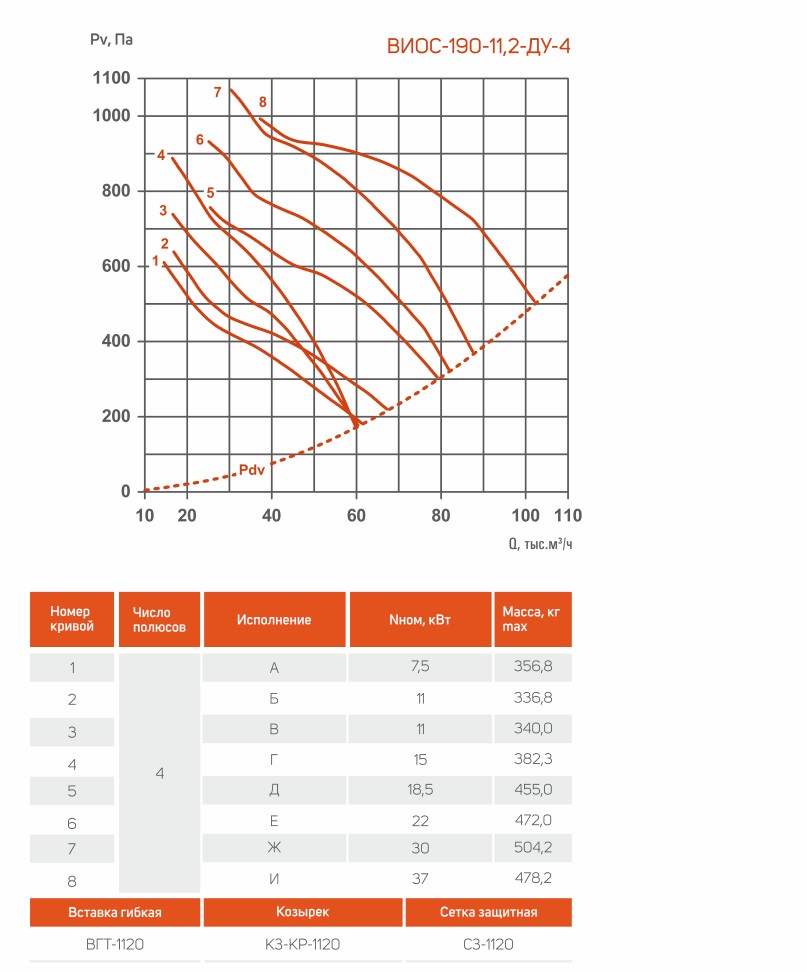

Типоразмер 11,2-ДУ-4 — исп. 2

Аэродинамическая характеристика

Типоразмер 12,5-ДУ-6 — исп. 1

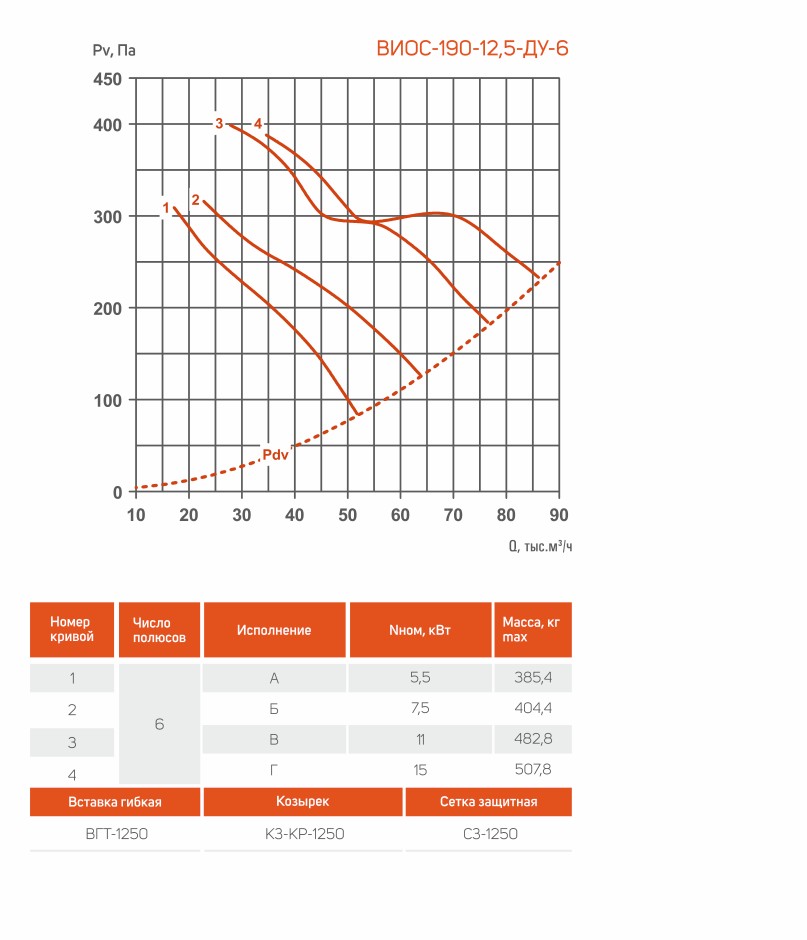

Аэродинамическая характеристика

Типоразмер 12,5-ДУ-6 — исп. 2

Аэродинамическая характеристика

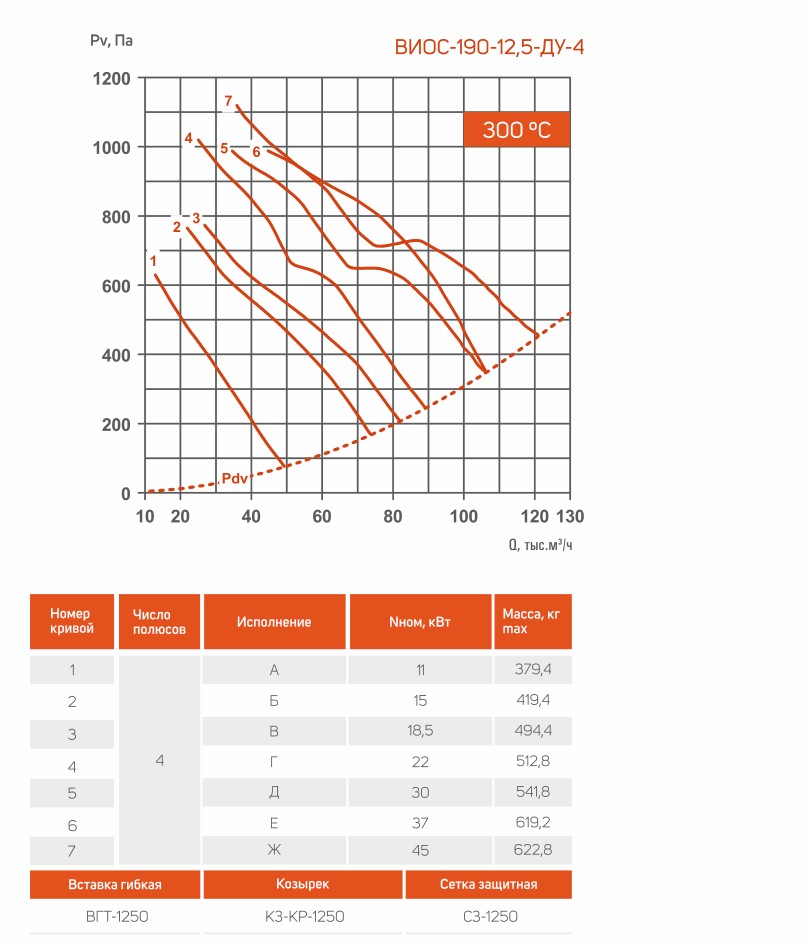

Типоразмер 12,5-ДУ-4 — исп. 1

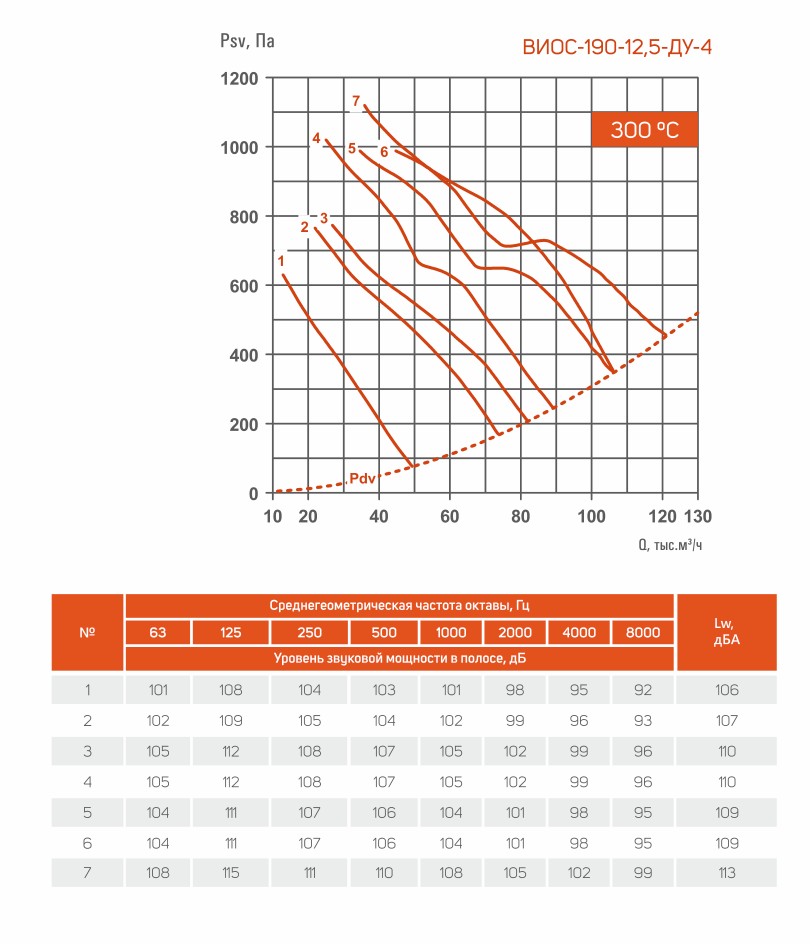

Аэродинамическая характеристика

Типоразмер 12,5-ДУ-4 — исп. 2

Аэродинамическая характеристика

Цена по запросу

Бренд Вентар-С
