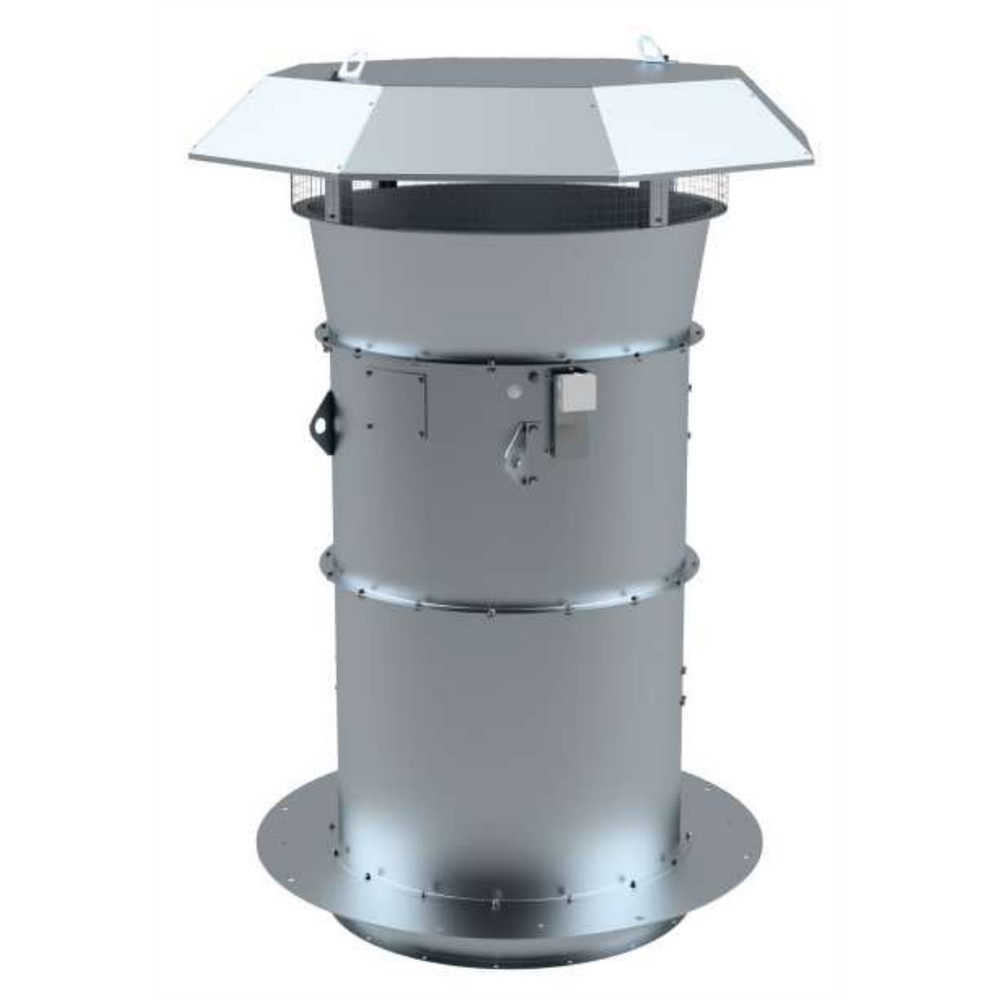

AIRS AVPK

Вентиляторные установки осевые крышные приточные AIRS AVPK, круглый корпус — для систем вентиляции, воздушного отопления и приточной противодымной вентиляции. 11 типоразмеров (4,0–12,5), мощность электродвигателей 0,12–45 кВт.

БрендВентар-С

ОписаниеГабаритыАэродинамика

Вентиляторные установки осевые крышные приточные серии AIRS AVPK (круглый корпус) предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Встроенный вентилятор осевой, диаметр рабочего колеса — по типоразмеру.

Выпускаются в вариантах исполнения: Н; К1; Вз; Вз2К1.

Климатическое исполнение: У, УХЛ, Т, 1-я категория размещения по ГОСТ 15150-69. Температура окружающей среды от −45…+40 °C (У) до −60…+40 °C (УХЛ) и −10…+50 °C (Т).

Модификации: по умолчанию — без стакана и клапана; С — со стаканом монтажным; СУ — со стаканом утеплённым; СКп — со стаканом и клапаном на приток; СУКп — со стаканом утеплённым и клапаном на приток.

Вентилятор состоит из

круглого корпуса;
рабочего колеса (профильные лопатки из армированного полиамида);
асинхронного двигателя;
монтажного стакана.

Пример обозначения при заказе

AIRS AVPK-8,0-А-К1-11,00/2-СУ-У1

AVPK — тип вентилятора (осевой крышный приточный, круглый корпус)
8,0 — номер вентилятора, диаметр рабочего колеса, дм
А — вариант исполнения рабочего колеса
К1 — вариант исполнения
11,00/2 — мощность электродвигателя, кВт / число полюсов
СУ — доп. комплектация (стакан утеплённый)
У1 — климатическое исполнение и категория размещения

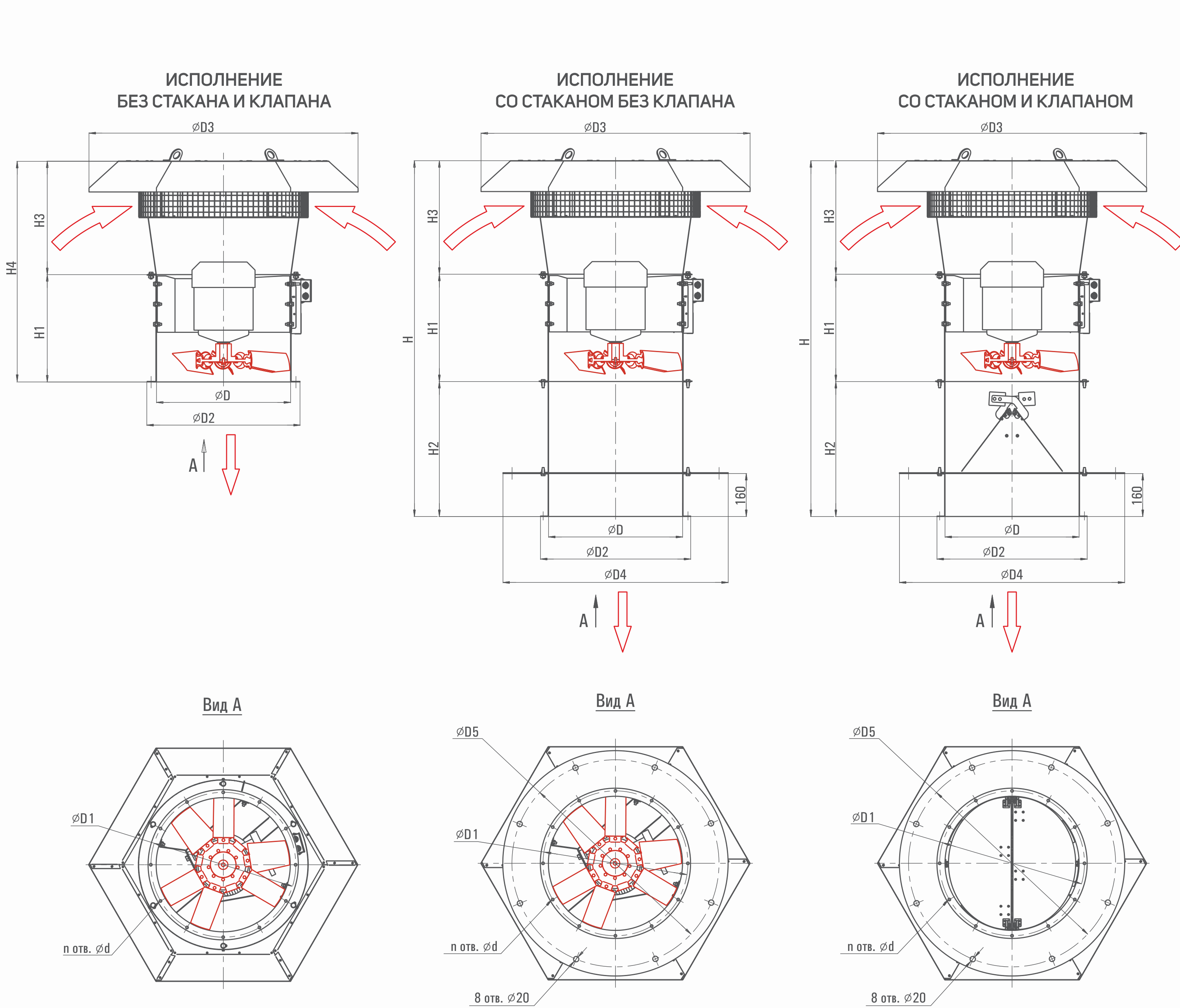

Тип вентилятора	D	D2	H4	n
AVPK-4,0	400	460	706	8
AVPK-4,5	450	520	791	8
AVPK-5,0	500	570	823	12
AVPK-5,6	560	630	906	12
AVPK-6,3	630	700	973	12
AVPK-7,1	710	780	1097	16
AVPK-8,0	800	880	1197	16
AVPK-9,0	900	980	1247	16
AVPK-10,0	1000	1080	1347	16
AVPK-11,2	1120	1200	1522	20
AVPK-12,5	1250	1330	1627	20

D — диаметр присоединительного патрубка; D2 — диаметр колпака-дефлектора; H4 — высота от основания до верха козырька; n — число крепёжных отверстий Ø20.

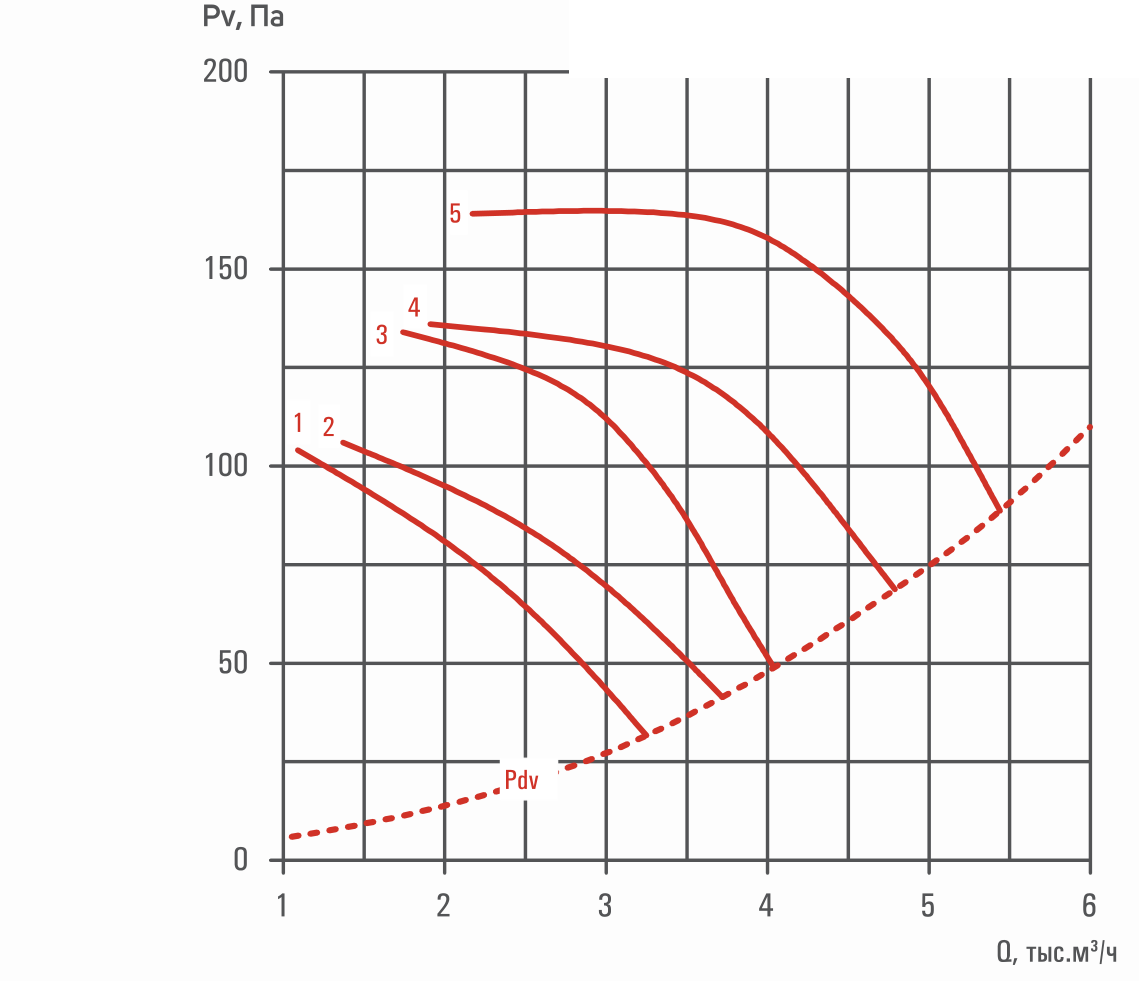

Типоразмер 4,0

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	76–96
Масса без двигателя, кг	28,3–39,6

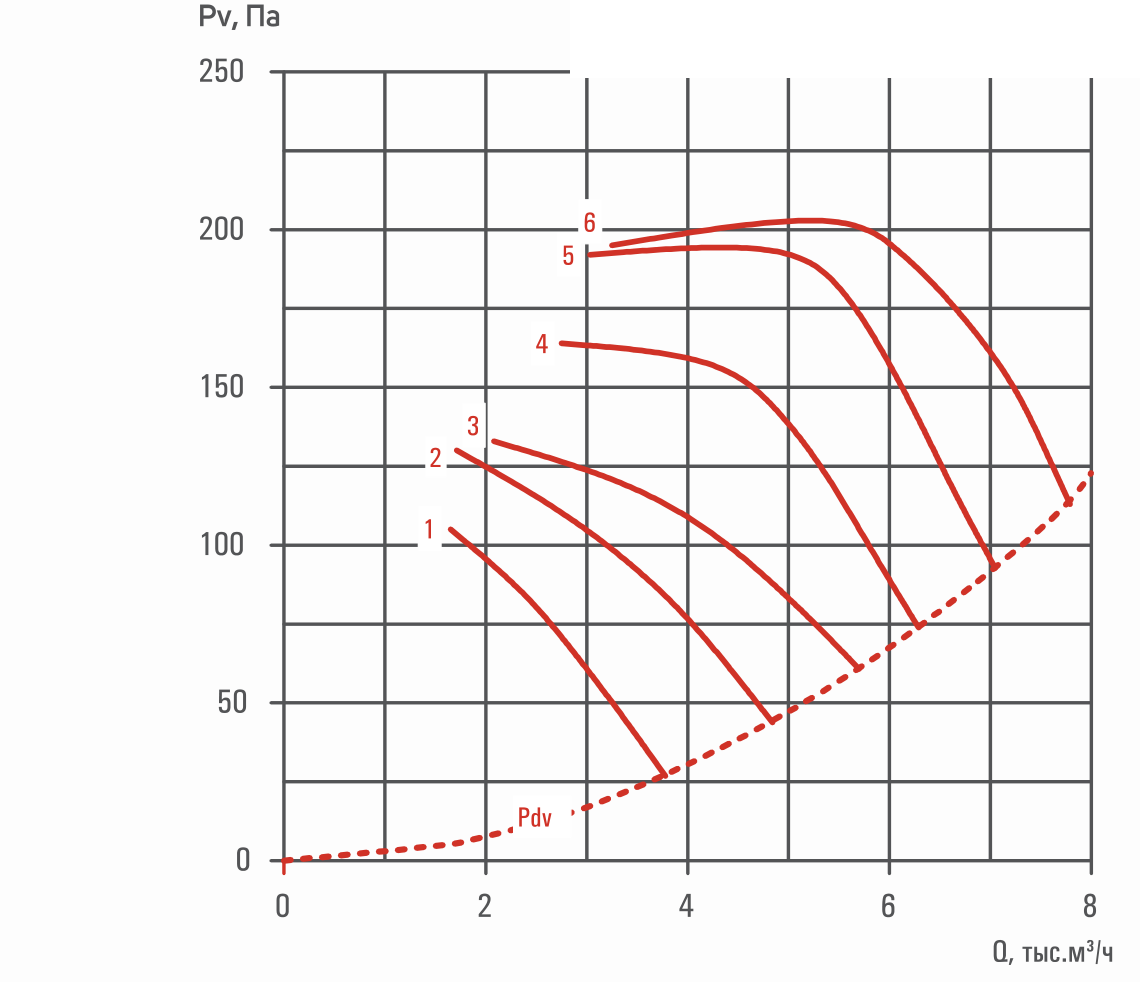

Типоразмер 4,5

Мощность электродвигателя, кВт	0,12–4
Уровень звуковой мощности L_w, дБА	80–97
Масса без двигателя, кг	33,3–59,0

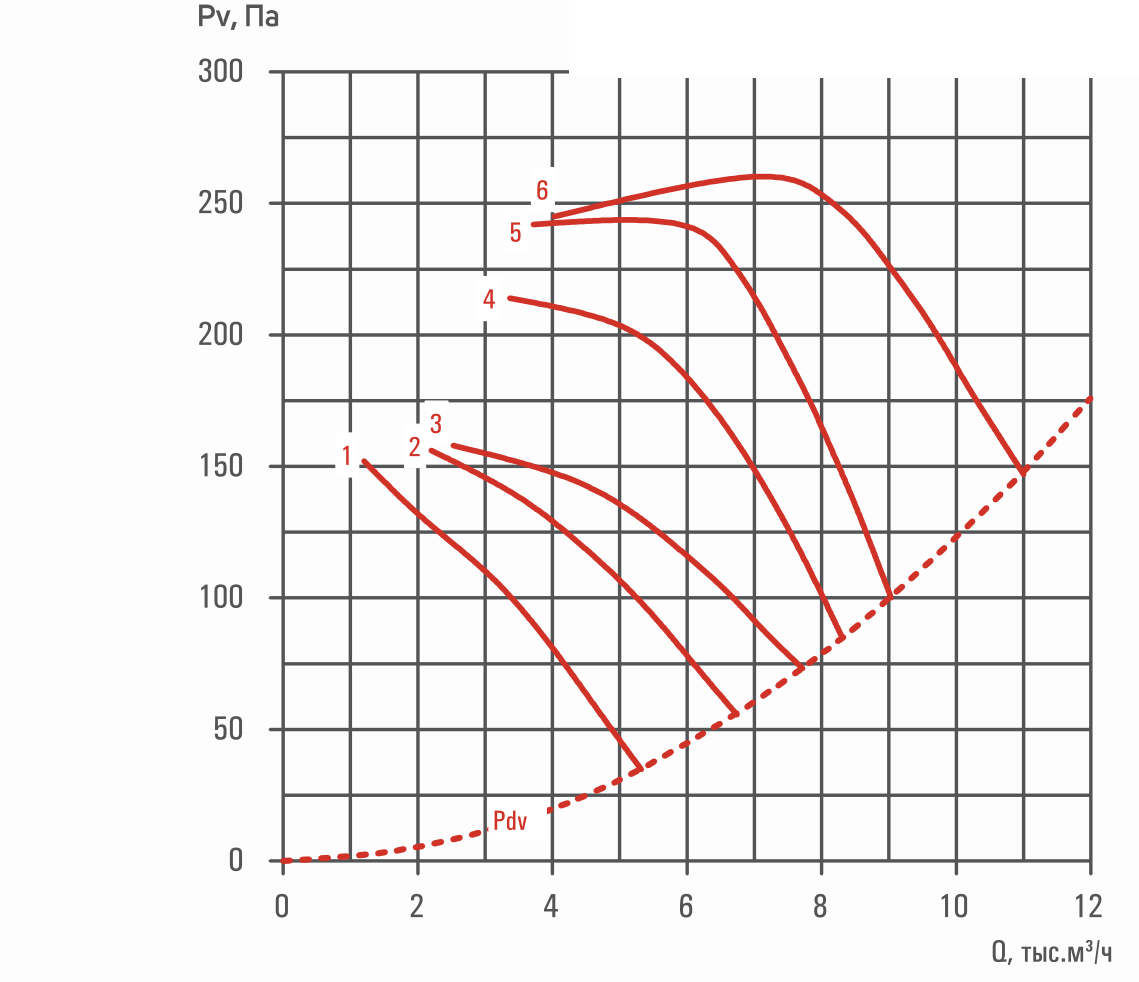

Типоразмер 5,0

Мощность электродвигателя, кВт	0,18–7,5
Уровень звуковой мощности L_w, дБА	83–102
Масса без двигателя, кг	34,1–68,0

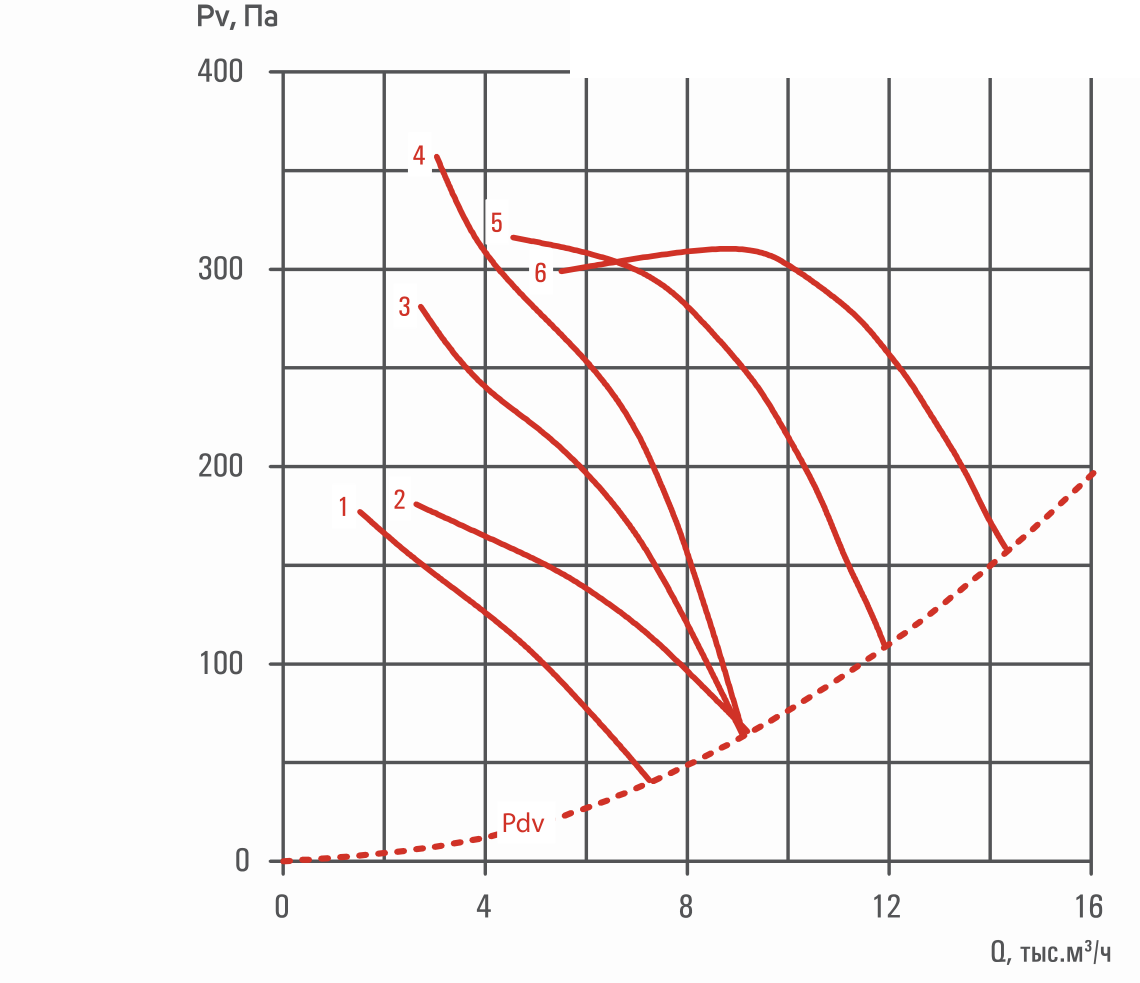

Типоразмер 5,6

Мощность электродвигателя, кВт	0,25–11
Уровень звуковой мощности L_w, дБА	84–104
Масса без двигателя, кг	43,7–108,6

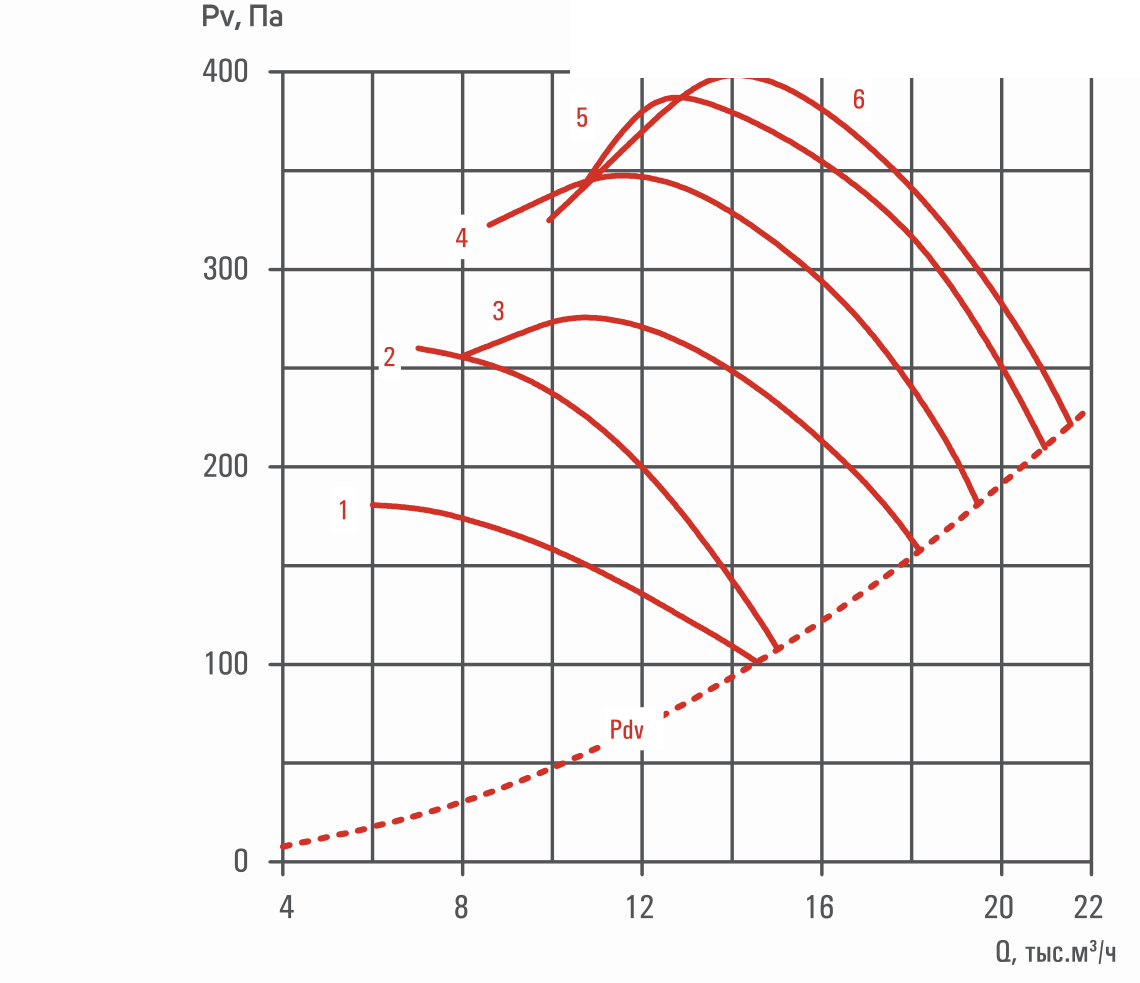

Типоразмер 6,3

Мощность электродвигателя, кВт	0,75–11
Уровень звуковой мощности L_w, дБА	83–103
Масса без двигателя, кг	50,5–123,3

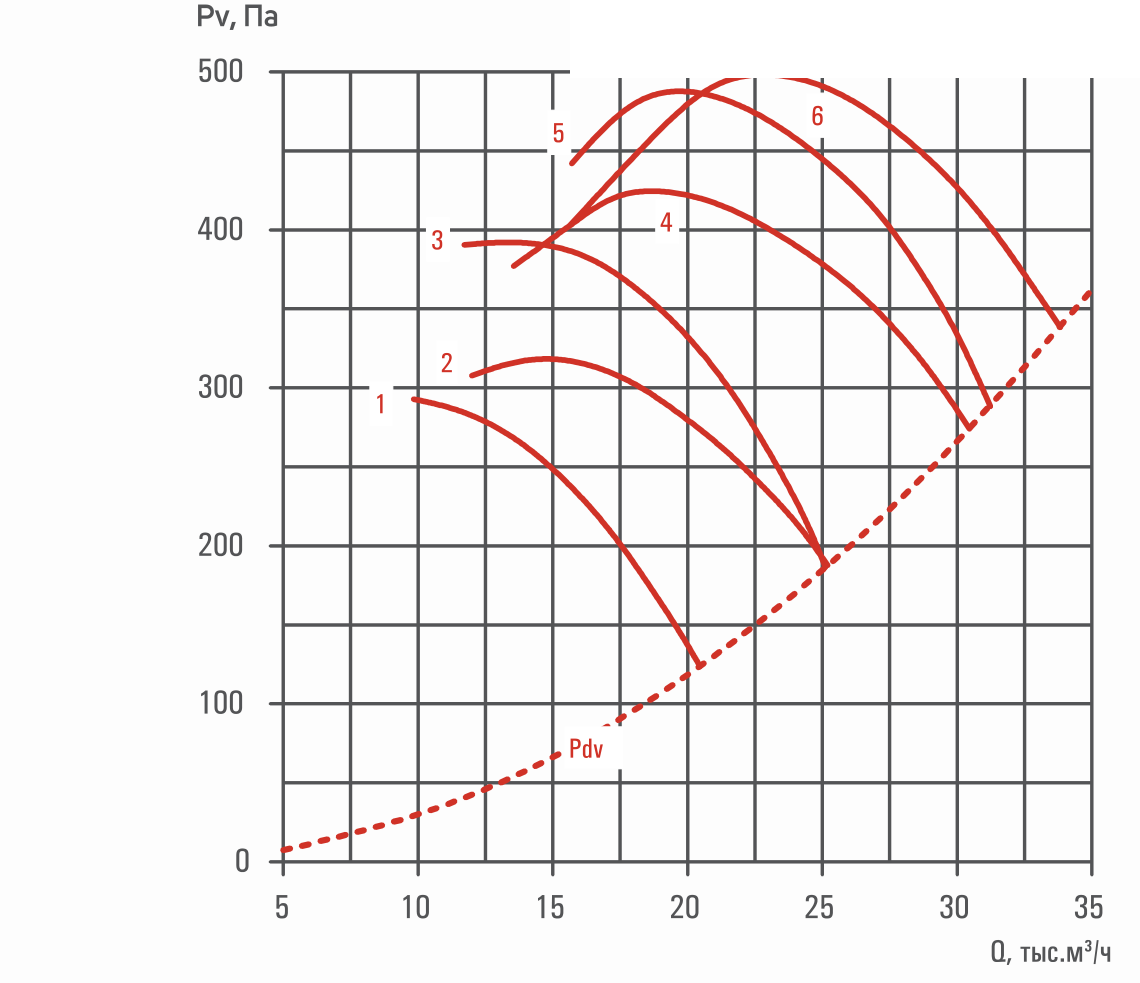

Типоразмер 7,1

Мощность электродвигателя, кВт	1,5–15
Уровень звуковой мощности L_w, дБА	88–104
Масса без двигателя, кг	65,4–160,1

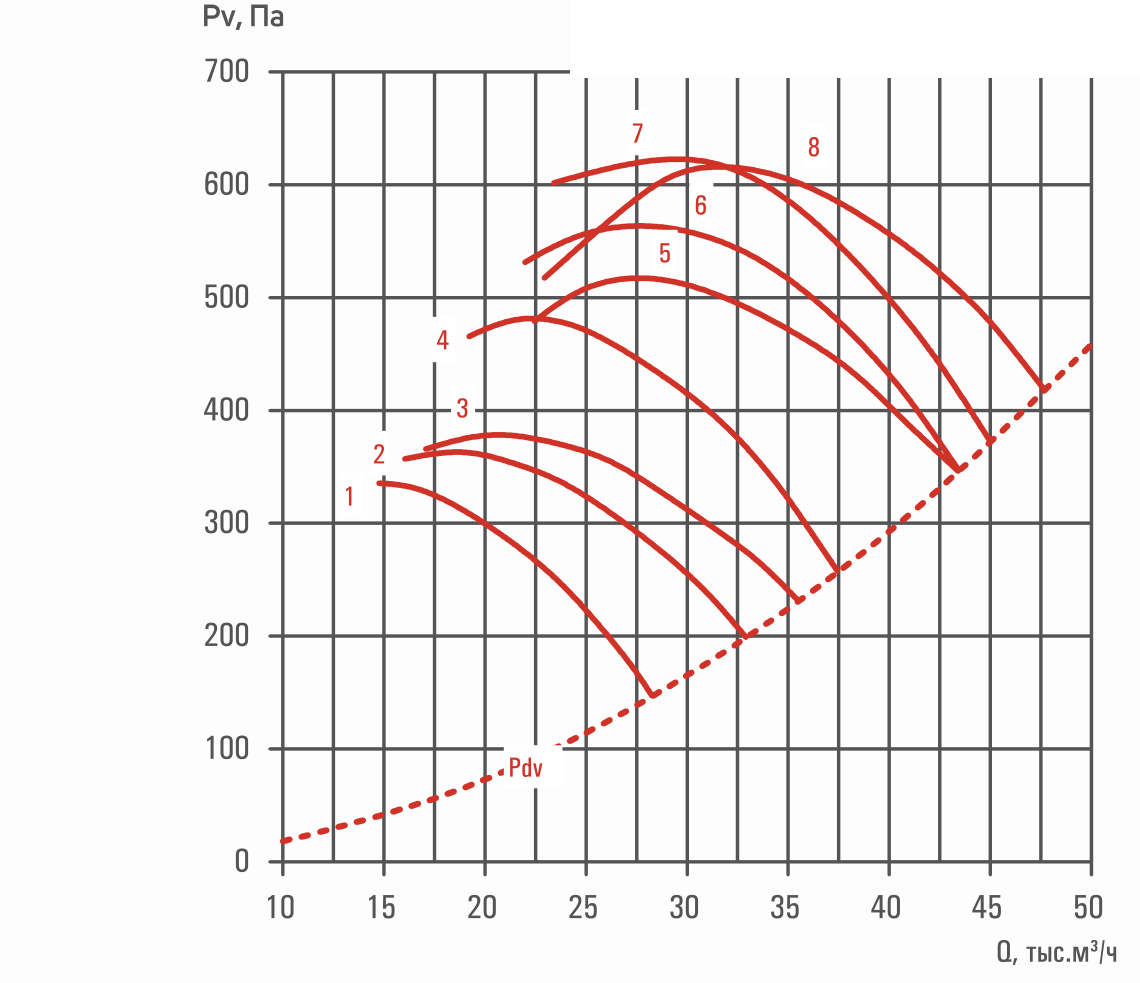

Типоразмер 8,0

Мощность электродвигателя, кВт	2,2–30
Уровень звуковой мощности L_w, дБА	90–109
Масса без двигателя, кг	96,6–330,2

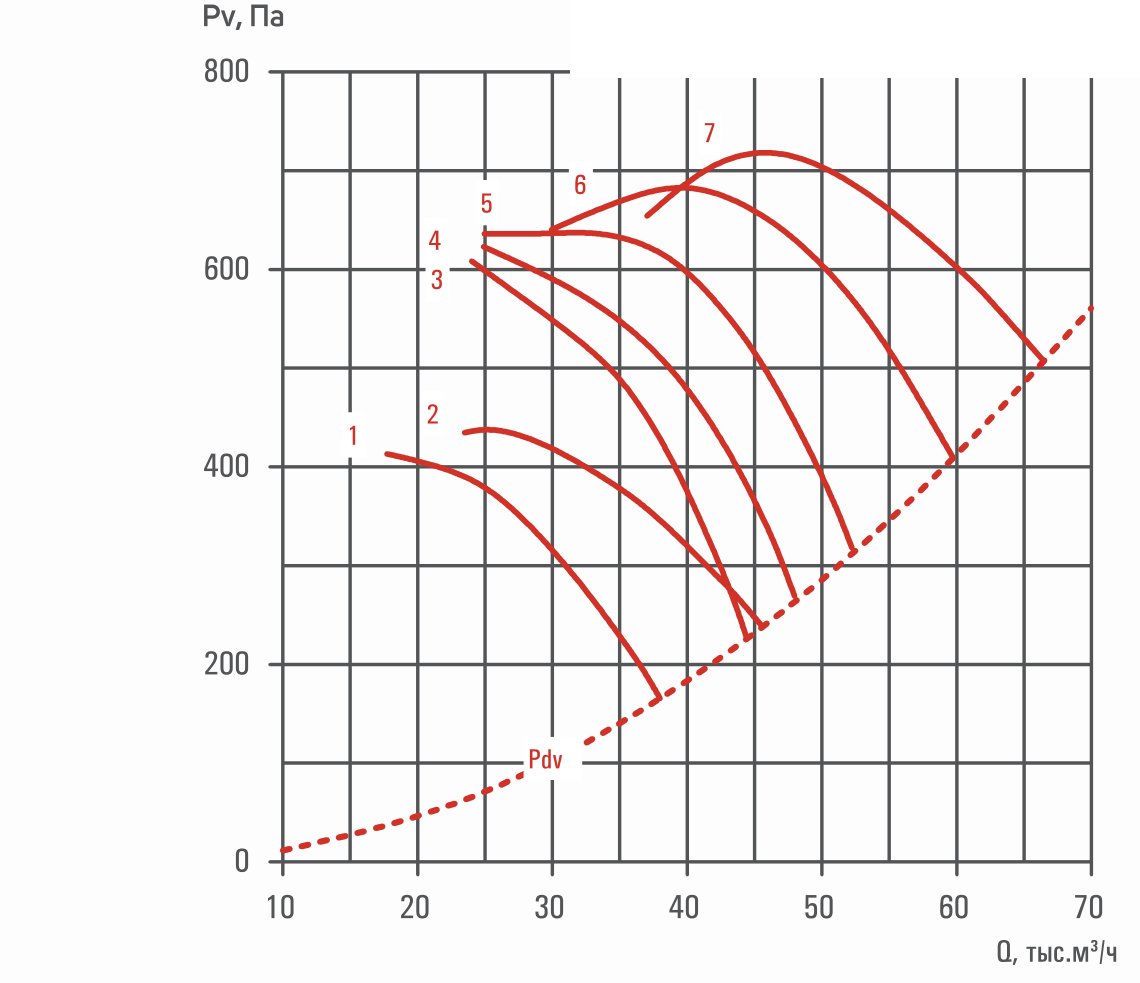

Типоразмер 9,0

Мощность электродвигателя, кВт	4–18,5
Уровень звуковой мощности L_w, дБА	93–101
Масса без двигателя, кг	123,4–293,1

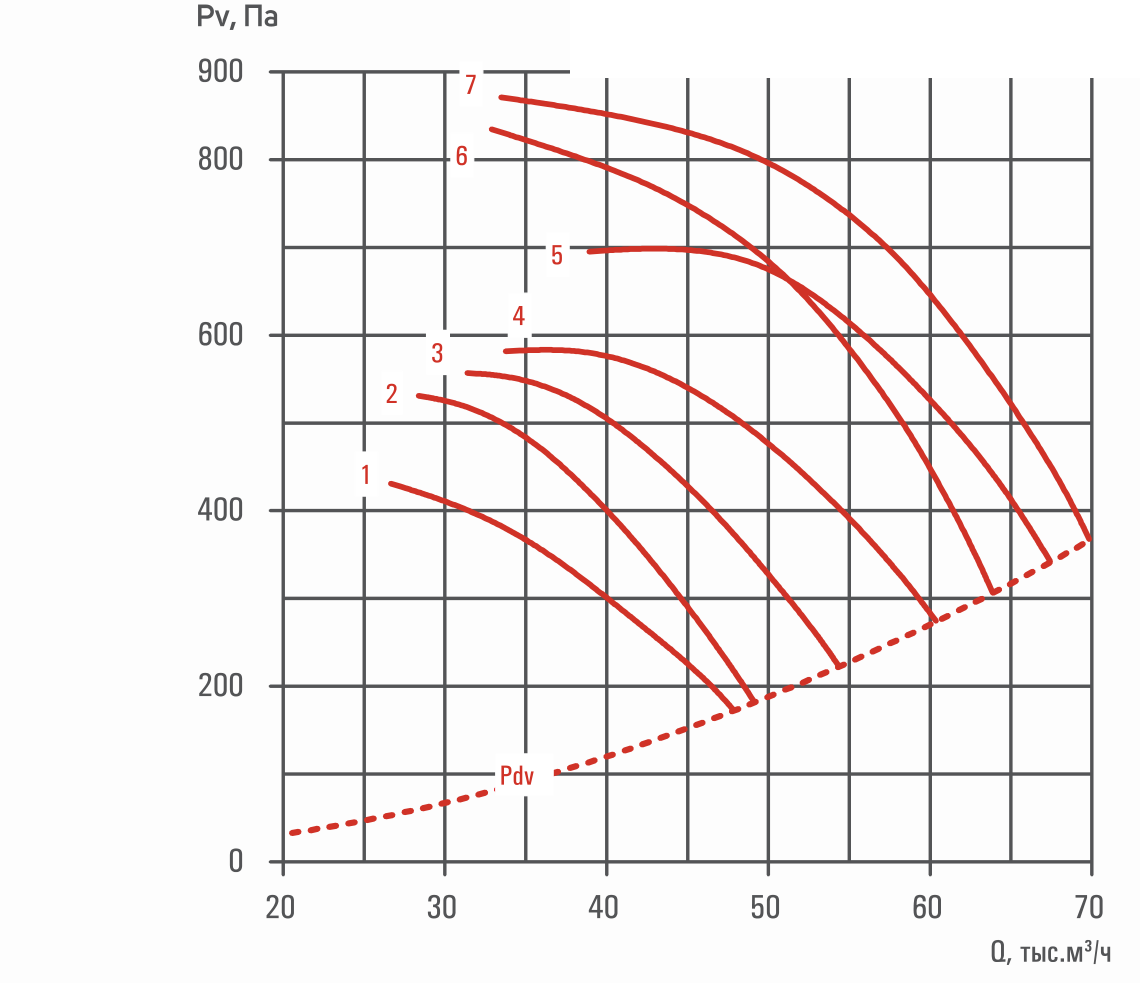

Типоразмер 10,0

Мощность электродвигателя, кВт	3–22
Уровень звуковой мощности L_w, дБА	89–104
Масса без двигателя, кг	143,7–315,1

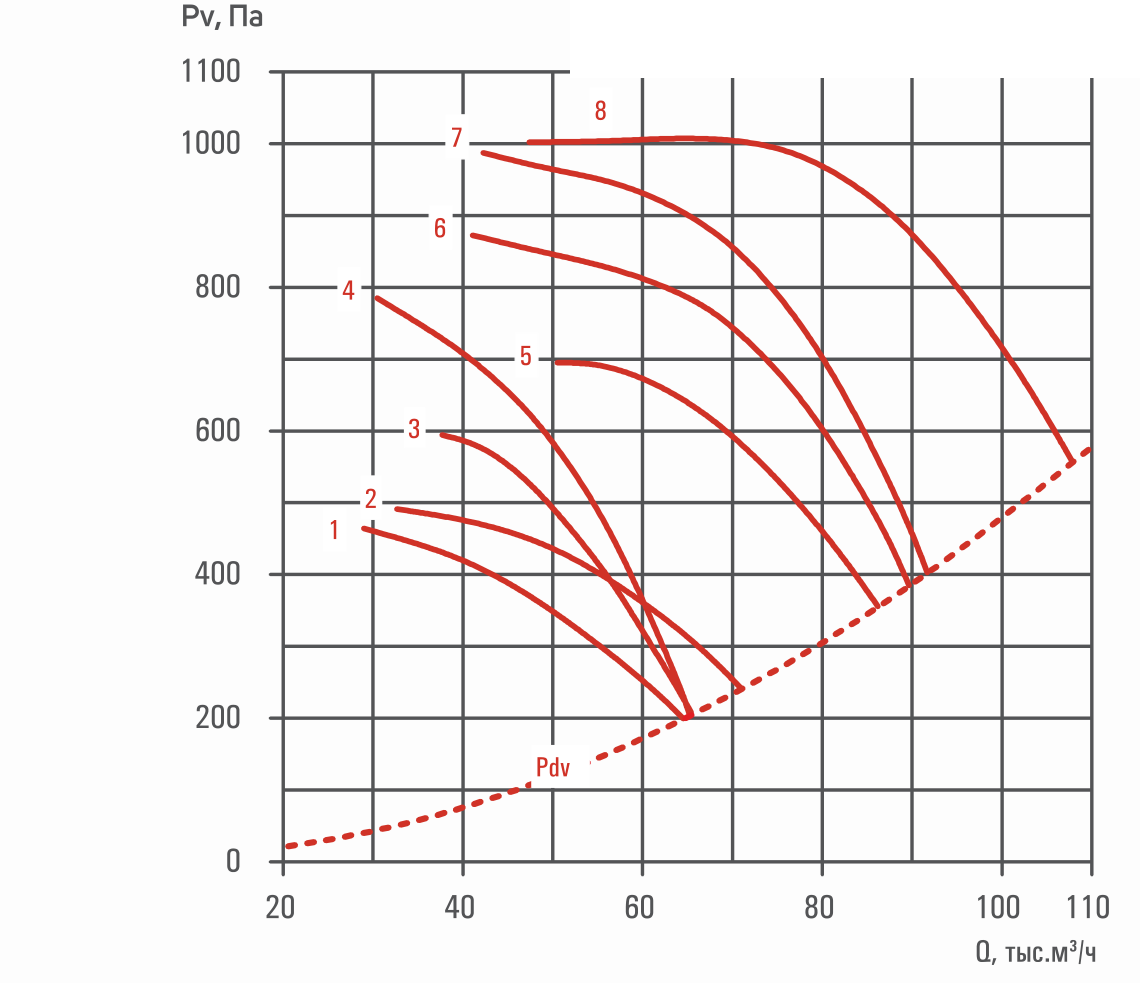

Типоразмер 11,2

Мощность электродвигателя, кВт	4–37
Уровень звуковой мощности L_w, дБА	90–109
Масса без двигателя, кг	178,2–452,7

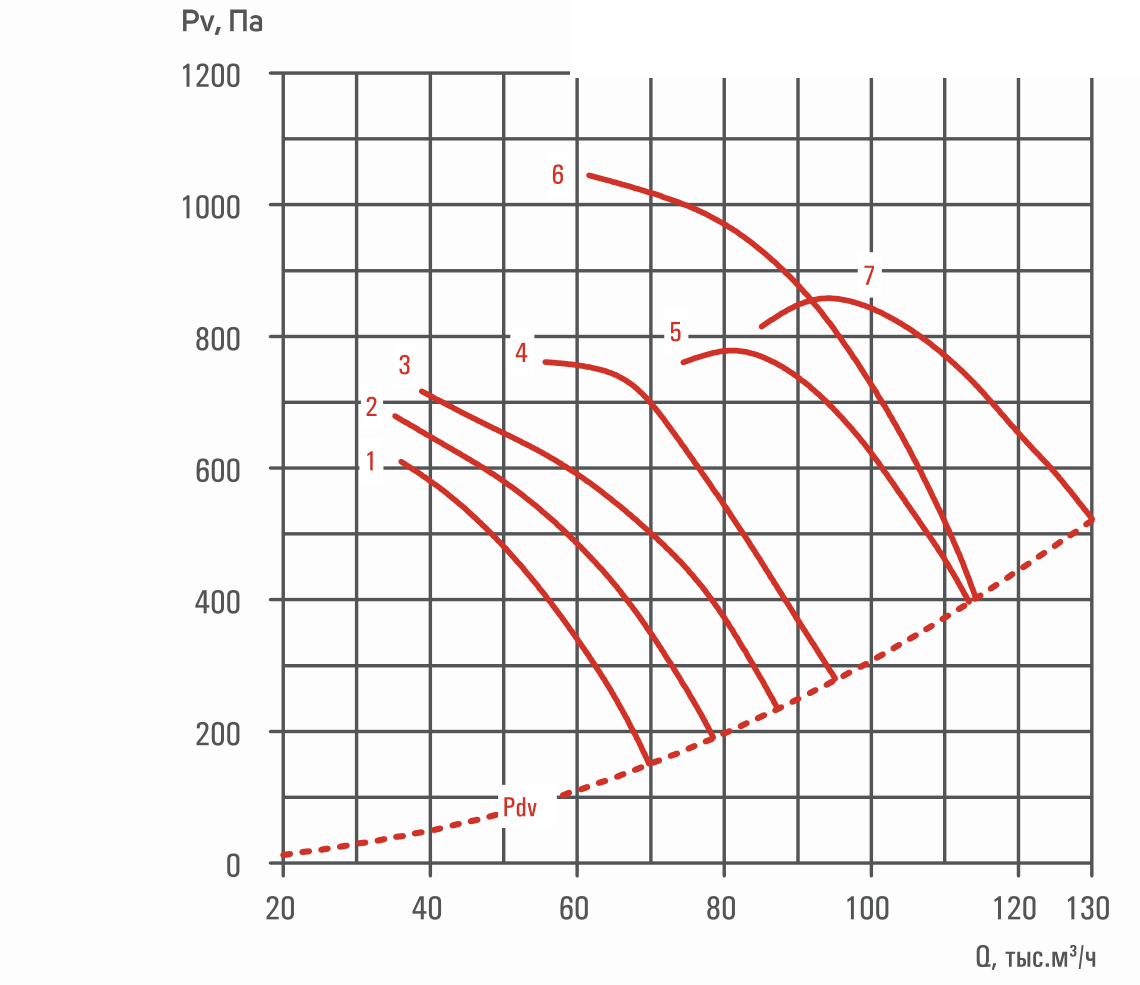

Типоразмер 12,5

Мощность электродвигателя, кВт	5,5–45
Уровень звуковой мощности L_w, дБА	91–108
Масса без двигателя, кг	238,8–479,8

Цена по запросу
