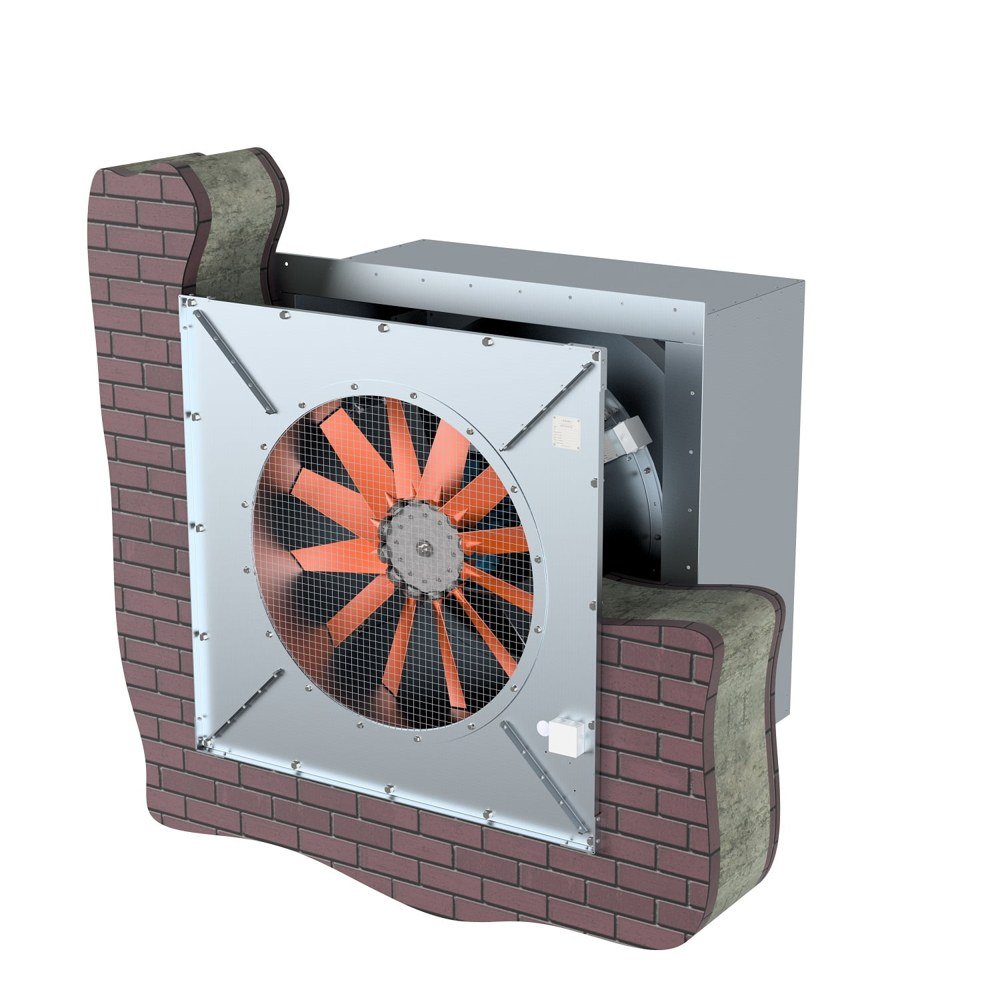

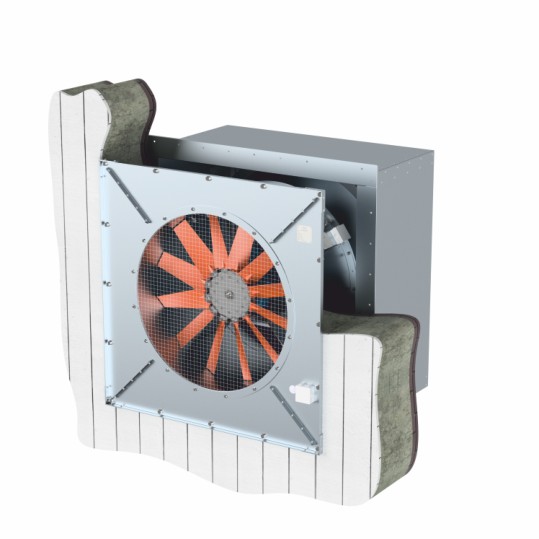

AIRS ВАОС-190П

Вентилятор состоит из

• цилиндрического корпуса;
• рабочего колеса (профильные лопатки из армированного полиамида);
• асинхронного двигателя;
• монтажной плиты с защитной сеткой;
• защитного кожуха с клапаном.

Пример обозначения при заказе

• ВАОС-190П — тип вентилятора (осевой пристенный)
• 4,5 — номер вентилятора, диаметр рабочего колеса, дм (4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0)
• Д — вариант исполнения рабочего колеса (А—И)
• К1 — коррозионностойкое
• 03,00/2 — мощность электродвигателя, кВт / число полюсов (2 — 3000 об/мин; 4 — 1500 об/мин)
• Кп — с клапаном на приток; Кпр — с противопожарным НЗ(КЛ) клапаном с приводом; УКп / УКпр — те же исполнения с утеплённым кожухом
• FSE220 — маркировка реверсивного электропривода (при наличии Кпр/УКпр), 220 В (24 — 24 В)
• У1 — климатическое исполнение и категория размещения (У1; УХЛ1; Т1)

Сводные диаграммы рабочих областей

Типоразмер 4,0 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,75	69,0
Б	1,1	69,0
В	1,5	77,8
Г	2,2	77,8
Д	3	80,6

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	80	87	83	82	80	77	74	71	85
2	82	89	85	84	82	79	76	73	87
3	85	86	94	87	85	82	79	76	91
4	87	88	96	89	87	84	81	78	93
5	89	90	92	97	89	86	83	80	96

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,12	66,0
Б	0,12	66,0
В	0,18	71,0
Г	0,25	71,9
Д	0,37	72,9

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	71	78	74	73	71	68	65	62	76
2	73	80	76	75	73	70	67	64	78
3	77	84	80	79	77	74	71	68	82
4	77	84	80	79	77	74	71	68	82
5	79	86	82	81	79	76	73	70	84

Типоразмер 4,5 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,75	76,1
Б	1,1	76,1
В	1,5	84,1
Г	2,2	84,1
Д	3	86,4
Е	4	98,8

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	81	88	84	83	81	78	75	72	86
2	83	90	86	85	83	80	77	74	88
3	84	91	87	86	84	81	78	75	89
4	86	93	89	88	86	83	80	77	91
5	89	90	98	91	89	86	83	80	95
6	90	91	93	98	90	87	84	81	97

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,12	73,1
Б	0,18	73,1
В	0,25	73,1
Г	0,37	79,4
Д	0,55	76,8
Е	0,75	76,8

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	85	82	78	77	75	72	69	66	80
2	85	82	78	77	75	72	69	66	80
3	87	84	80	79	77	74	71	68	82
4	80	87	83	82	80	77	74	71	85
5	87	84	80	79	77	74	71	68	82
6	83	90	86	85	83	80	77	74	88

Типоразмер 5,0 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	1,1	85,5
Б	1,5	93,5
В	2,2	93,5
Г	3	95,5
Д	4	108,1
Е	5,5	108,1
Ж	7,5	116,5

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	83	90	86	85	83	80	77	74	88
2	85	92	88	87	85	82	79	76	90
3	86	93	89	88	86	83	80	77	91
4	88	95	91	90	88	85	82	79	93
5	91	92	100	93	91	88	85	82	97
6	93	94	102	95	93	90	87	84	99
7	95	96	98	103	95	92	89	86	102

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,18	82,5
Б	0,25	82,5
В	0,37	82,5
Г	0,55	85,5
Д	0,75	86,0
Е	1,1	94,5

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	88	85	81	80	78	75	72	69	83
2	88	85	81	80	78	75	72	69	83
3	80	87	83	82	80	77	74	71	85
4	85	92	88	87	85	82	79	76	90
5	83	90	86	85	83	80	77	74	88
6	86	93	89	88	86	83	80	77	91

Типоразмер 5,6 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	1,5	106,5
Б	2,2	106,5
В	3	108,5
Г	4	121,0
Д	5,5	121,0
Е	7,5	129,4
Ж	11	160,4

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	85	92	88	87	85	82	79	76	90
2	87	94	90	89	87	84	81	78	92
3	89	96	92	91	89	86	83	80	94
4	91	92	100	93	91	88	85	82	97
5	93	94	102	95	93	90	87	84	99
6	95	96	98	103	95	92	89	86	102
7	97	98	100	105	97	94	91	88	104

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,25	95,5
Б	0,37	95,5
В	0,55	98,5
Г	0,75	98,5
Д	1,1	107,4
Е	1,5	107,4

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	81	88	84	83	81	78	75	72	86
2	80	87	83	82	80	77	74	71	85
3	84	91	87	86	84	81	78	75	89
4	84	91	87	86	84	81	78	75	89
5	87	94	90	89	87	84	81	78	92
6	84	91	87	86	84	81	78	75	89

Типоразмер 6,3 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	2,2	120,4
Б	3	122,4
В	4	134,4
Г	5,5	135,2
Д	7,5	143,2
Е	11	174,2

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	87	94	90	89	87	84	81	78	92
2	89	96	92	91	89	86	83	80	94
3	91	98	94	93	91	88	85	82	96
4	93	94	102	95	93	90	87	84	99
5	94	95	103	96	94	91	88	85	100
6	97	98	106	99	97	94	91	88	103

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	0,75	112,4
Б	1,1	121,2
В	1,5	121,2
Г	2,2	123,7
Д	3	137,1
Е	4	137,1

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	84	79	81	80	78	75	72	69	83
2	81	88	84	83	81	78	75	72	86
3	82	89	85	84	82	79	76	73	87
4	85	86	94	87	85	82	79	76	91
5	86	87	95	88	86	83	80	77	92
6	87	88	96	89	87	84	81	78	93

Типоразмер 7,1 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	3	157,2
Б	4	169,2
В	5,5	169,2
Г	7,5	177,2
Д	11	210,1
Е	15	250,1

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	88	95	91	90	88	85	82	79	93
2	90	97	93	92	90	87	84	81	95
3	92	93	101	94	92	89	86	83	98
4	94	101	97	96	94	91	88	85	99
5	97	98	106	99	97	94	91	88	103
6	98	99	107	100	98	95	92	89	104

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	1,5	155,4
Б	2,2	157,4
В	3	169,7
Г	4	169,7
Д	5,5	179,1
Е	7,5	230,1

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	83	90	86	85	83	80	77	74	88
2	85	92	88	87	85	82	79	76	90
3	86	87	95	88	86	83	80	77	92
4	89	90	98	91	89	86	83	80	95
5	90	91	99	92	90	87	84	81	96
6	91	92	100	93	91	88	85	82	97

Типоразмер 8,0 (2 и 4 полюса)

2 полюса, 3000 об/мин

Исп.	NномН,кВт	Масса,кг
А	4	185,1
Б	5,5	185,1
В	7,5	193,1
Г	11	224,9
Д	15	264,9
Е	18,5	332,2
Ж	22	321,2
И	30	374,2

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	90	97	93	92	90	87	84	81	95
2	92	99	95	94	92	89	86	83	97
3	95	96	104	97	95	92	89	86	101
4	98	99	101	106	98	95	92	89	105
5	98	99	107	100	98	95	92	89	104
6	99	100	108	101	99	96	93	90	105
7	101	102	110	103	101	98	95	92	107
8	103	104	112	105	103	100	97	94	109

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	2,2	173,0
Б	3	185,0
В	4	185,0
Г	5,5	193,5
Д	7,5	244,5
Е	11	226,1
Ж	11	226,1
И	15	270,1

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	85	92	88	87	85	82	79	76	90
2	87	94	90	89	87	84	81	78	92
3	88	95	91	90	88	85	82	79	93
4	90	91	99	92	90	87	84	81	96
5	92	93	101	94	92	89	86	83	98
6	93	94	102	95	93	90	87	84	99
7	94	95	103	96	94	91	88	85	100
8	95	96	104	97	95	92	89	86	101

Типоразмер 9,0 (4 полюса)

4 полюса, 1500 об/мин

Исп.	NномН,кВт	Масса,кг
А	4	227,3
Б	5,5	235,5
В	7,5	288,0
Г	11	268,0
Д	11	268,0
Е	15	308,0
Ж	18,5	385,0

№	Среднегеометрическая частота октавы, Гц								Lw,дБА
	63	125	250	500	1000	2000	4000	8000
1	88	95	91	90	88	85	82	79	93
2	90	97	93	92	90	87	84	81	95
3	92	93	101	94	92	89	86	83	98
4	93	94	102	95	93	90	87	84	99
5	94	95	103	96	94	91	88	85	100
6	95	96	104	97	95	92	89	86	101
7	97	98	106	99	97	94	91	88	103
