Главная / Каталог / Промышленные вентиляторы / Радиальные крышные вытяжные / AIRS AVK

AIRS AVK

Скачать документацию / 1 853 Кб

Вентиляторы радиальные крышные вытяжные AIRS AVK — для систем общеобменной и противодымной вентиляции. 16 типоразмеров (2,25–12,5), исполнения Н/К1/К2/Вз/Вз2, мощность электродвигателей 0,12–45 кВт.
  • БрендВентар-С

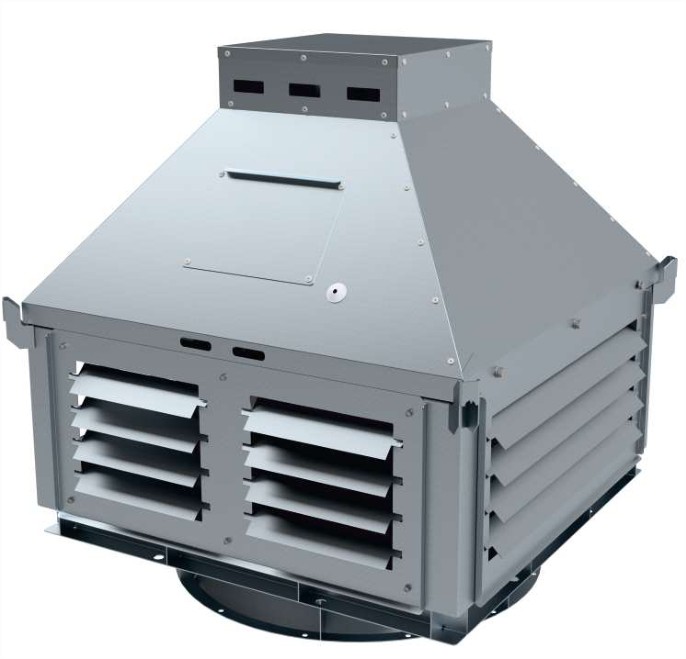

Вентиляторы радиальные крышные вытяжные серии AIRS AVK (выброс потока в стороны) предназначены для применения в системах общеобменной и противодымной вентиляции.
Режимы работы: общеобменная вентиляция (ОВ), дымоудаление (ДУ) и совмещённый режим (ДУВ). Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.
Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц. Помимо стандартного бокового выброса потока по заказу доступно исполнение с факельным (вертикальным) выбросом — те же типоразмеры и аэродинамика, отличается только форма кровельного колпака.

Вентилятор состоит из

  • сварного корпуса;
  • защитного кожуха из оцинкованной стали;
  • рабочего колеса с назад загнутыми листовыми лопатками;
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS AVK-4,5-Б-ДУ400-К1-00,75/4-У1
  • AVK — тип вентилятора (радиальный крышный вытяжной, выброс в стороны)
  • 4,5 — номер вентилятора, диаметр рабочего колеса, дм
  • Б — вариант исполнения рабочего колеса (А, Б, В, Г)
  • ДУ400 — режим работы, температура перемещаемой среды
  • К1 — вариант исполнения
  • 00,75/4 — мощность электродвигателя, кВт / число полюсов
  • У1 — климатическое исполнение и категория размещения

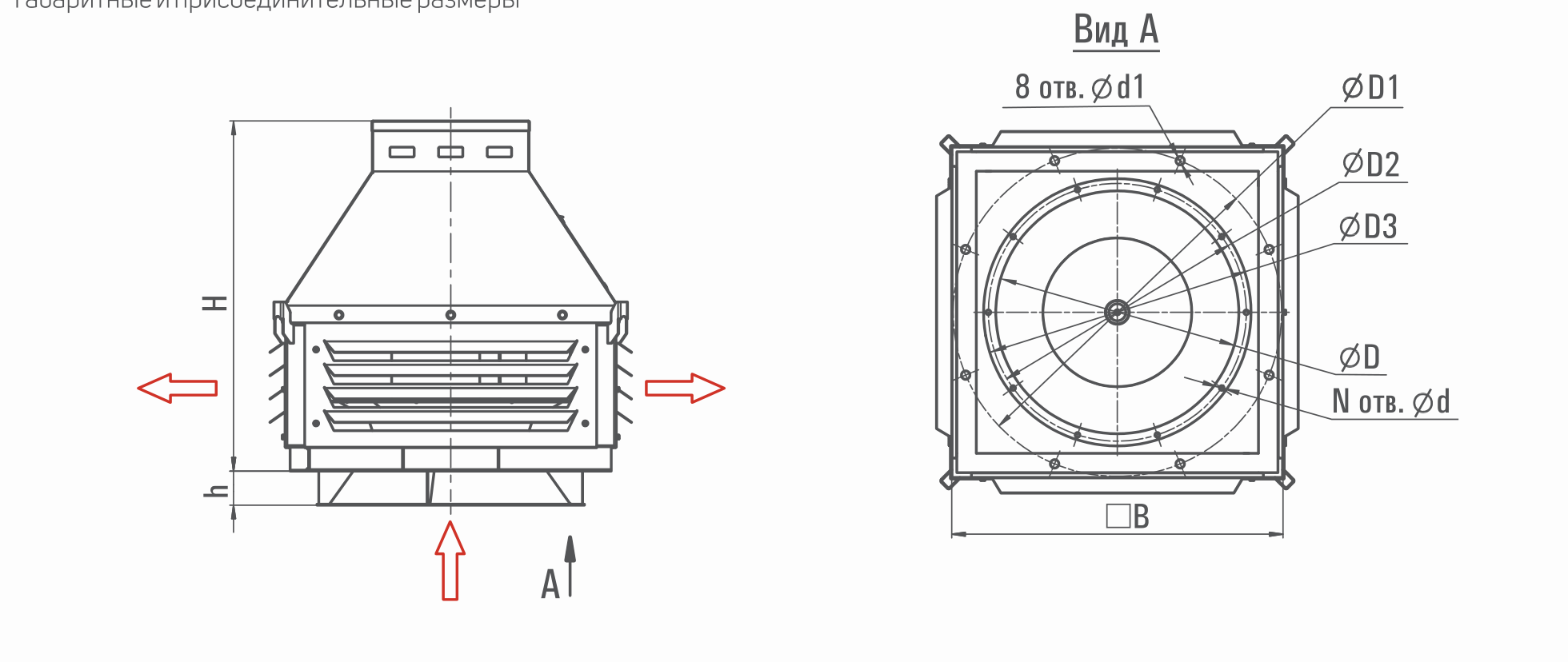

Габаритные размеры AIRS AVK
Тип вентилятораHhBDD1Nd
AVK-2,254793039622537548
AVK-2,549130396250375610
AVK-2,855130432280375810
AVK-3,1558930466315420810
AVK-3,5560925512355470810
AVK-4,078440571400530810
AVK-4,5757556184506001010
AVK-5,0740706865006751210
AVK-5,6767907505607501210
AVK-6,38381108286308401210
AVK-7,19431309187109451210
AVK-8,01067160101980010651210
AVK-9,01257170117890012001210
AVK-10,012912301307100013501610
AVK-11,215322301435112015001812
AVK-12,516042301602125016801812
Комплектация: монтажный стакан, дренажный поддон, гибкая вставка — см. тип в таблице «Аэродинамика» для каждого типоразмера.
Типоразмер 2,25

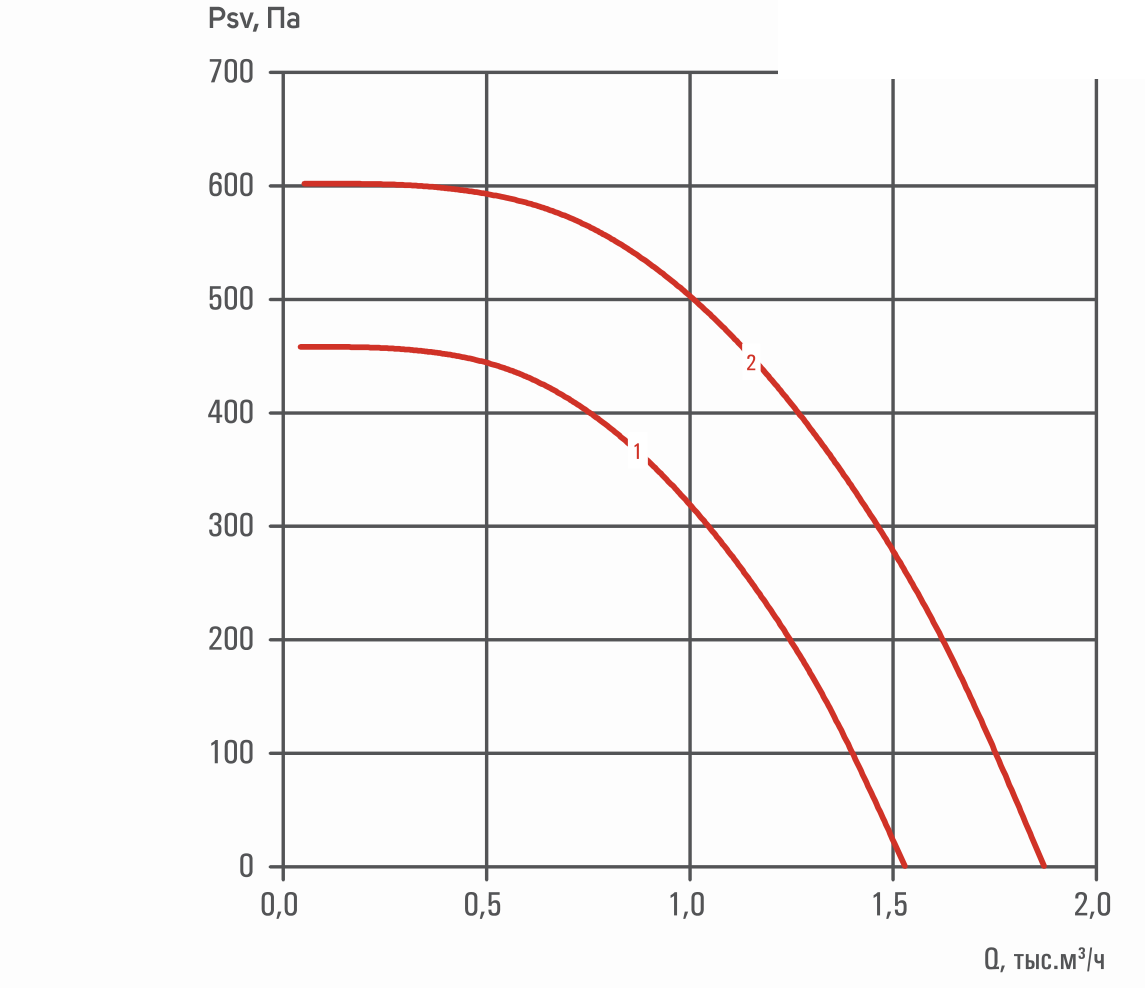

Аэродинамическая характеристика 2,25
Мощность электродвигателя, кВт0,18–0,18
Уровень звуковой мощности Lw, дБА72–76
Масса, кг26,6–27,0
Монтажный стаканМонСт-375
Типоразмер 2,5

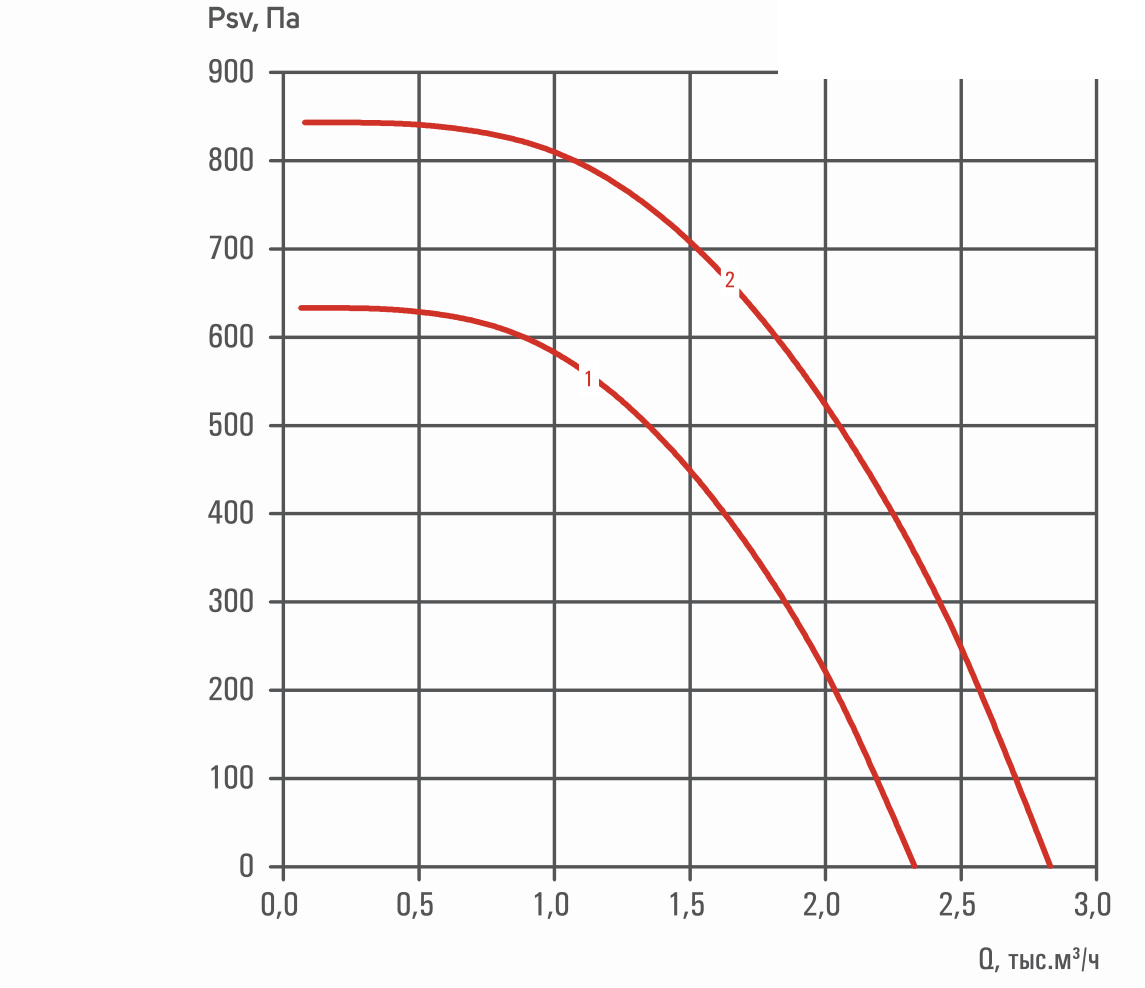

Аэродинамическая характеристика 2,5
Мощность электродвигателя, кВт0,25–0,37
Уровень звуковой мощности Lw, дБА77–79
Масса, кг29,4–30,4
Монтажный стаканМонСт-375
Типоразмер 2,8

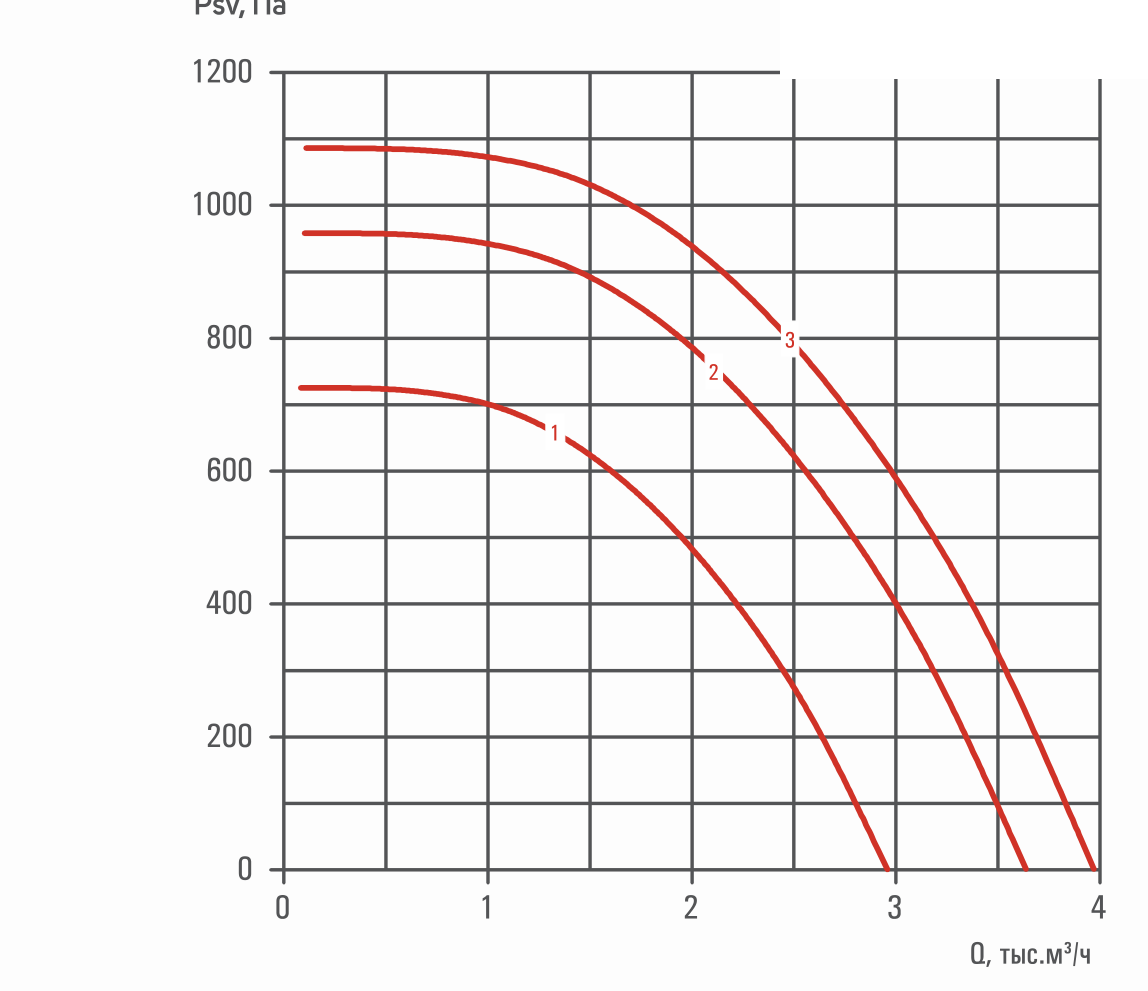

Аэродинамическая характеристика 2,8
Мощность электродвигателя, кВт0,37–1,1
Уровень звуковой мощности Lw, дБА79–84
Масса, кг36,6–40,2
Монтажный стаканМонСт-375
Типоразмер 3,15

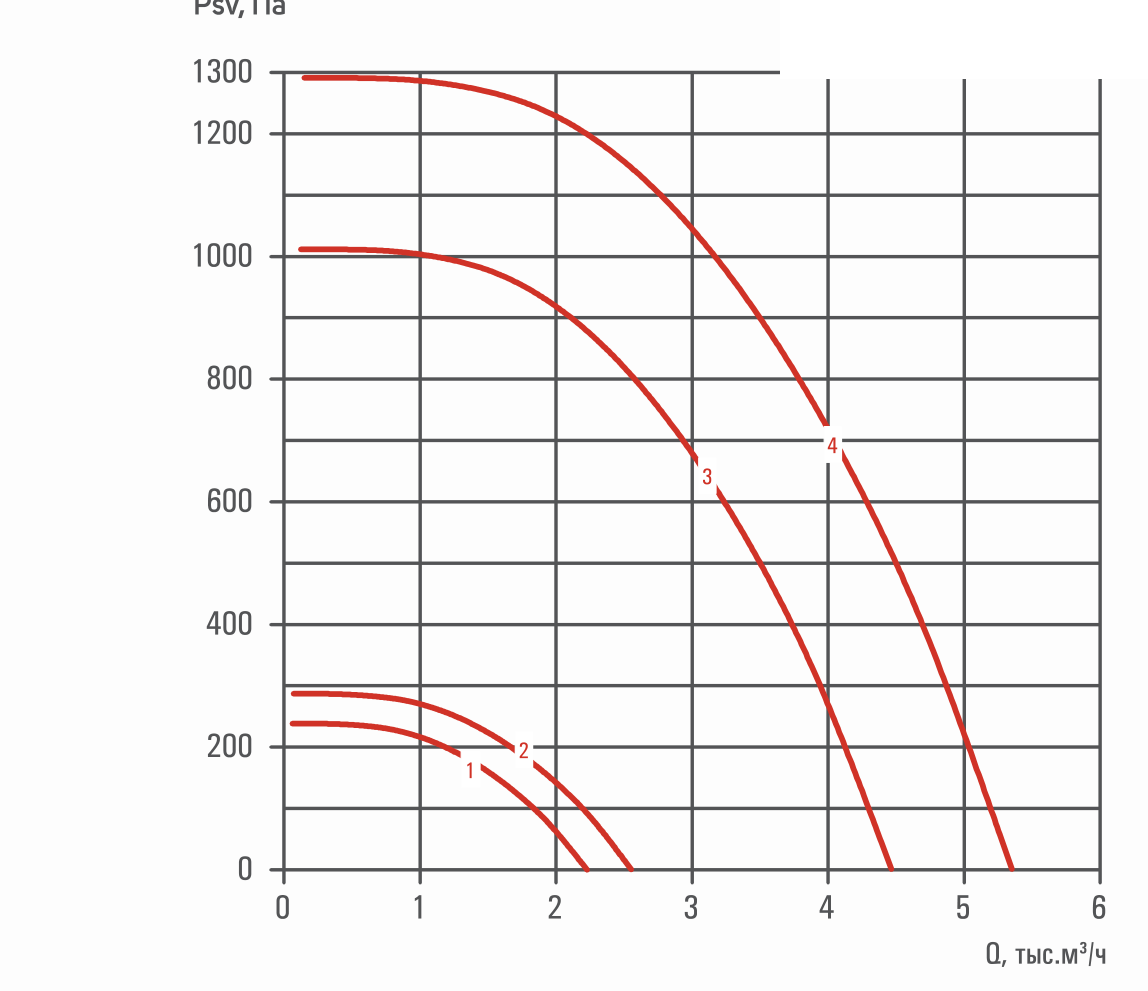

Аэродинамическая характеристика 3,15
Мощность электродвигателя, кВт0,12–1,5
Уровень звуковой мощности Lw, дБА67–85
Масса, кг39,6–49,1
Монтажный стаканМонСт-420
Типоразмер 3,55

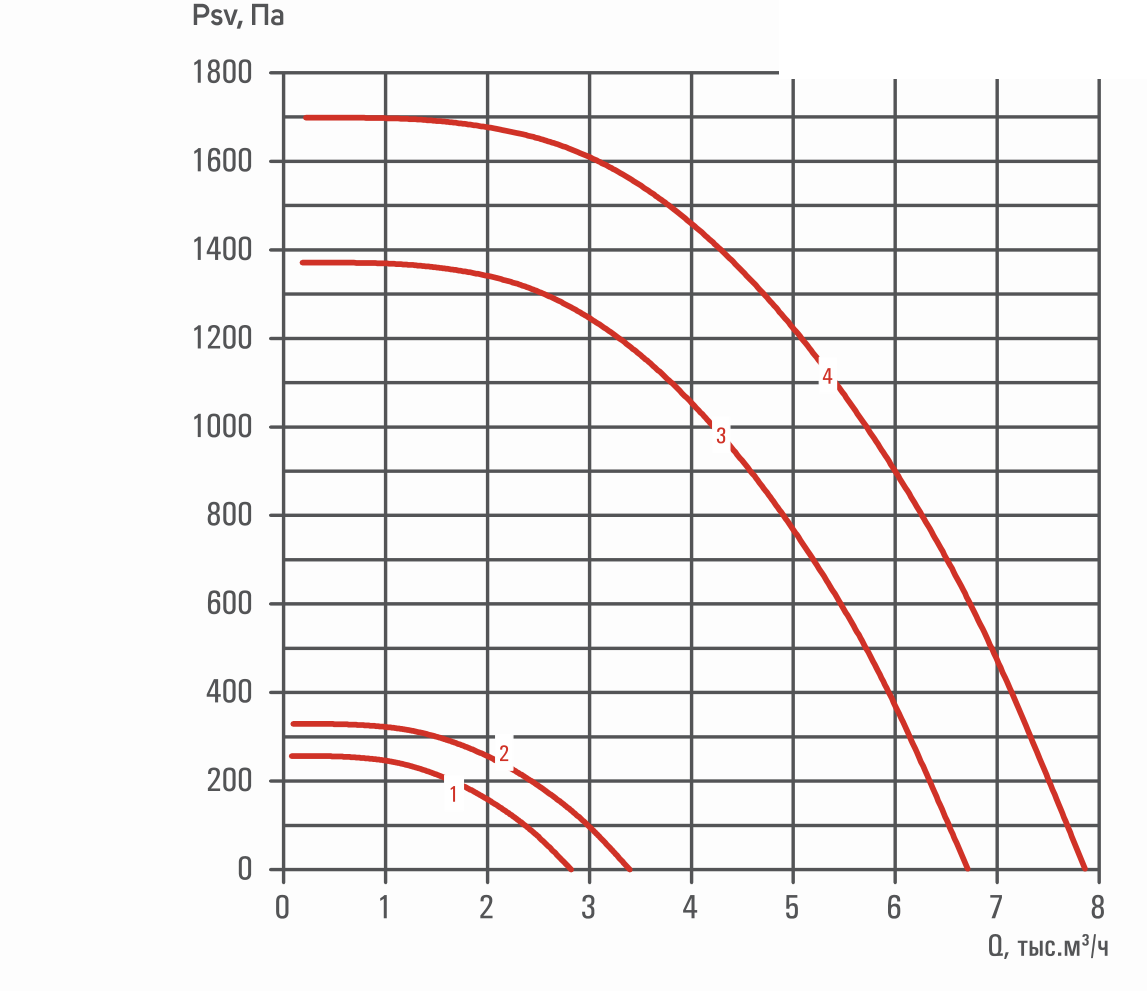

Аэродинамическая характеристика 3,55
Мощность электродвигателя, кВт0,12–2,2
Уровень звуковой мощности Lw, дБА68–90
Масса, кг44,0–59,2
Монтажный стаканМонСт-470
Типоразмер 4,0

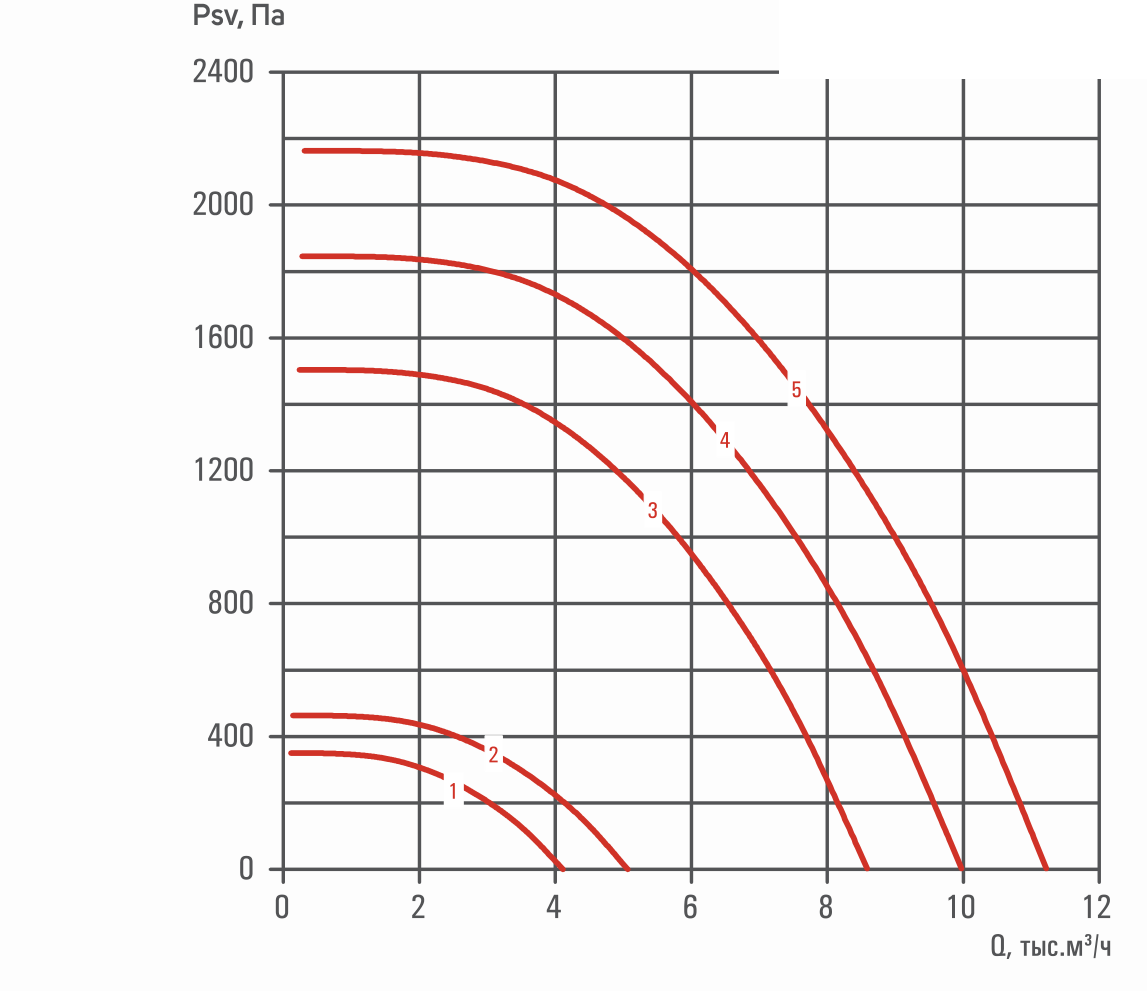

Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт0,25–5,5
Уровень звуковой мощности Lw, дБА72–93
Масса, кг57,7–85,4
Монтажный стаканМонСт-530
Типоразмер 4,5

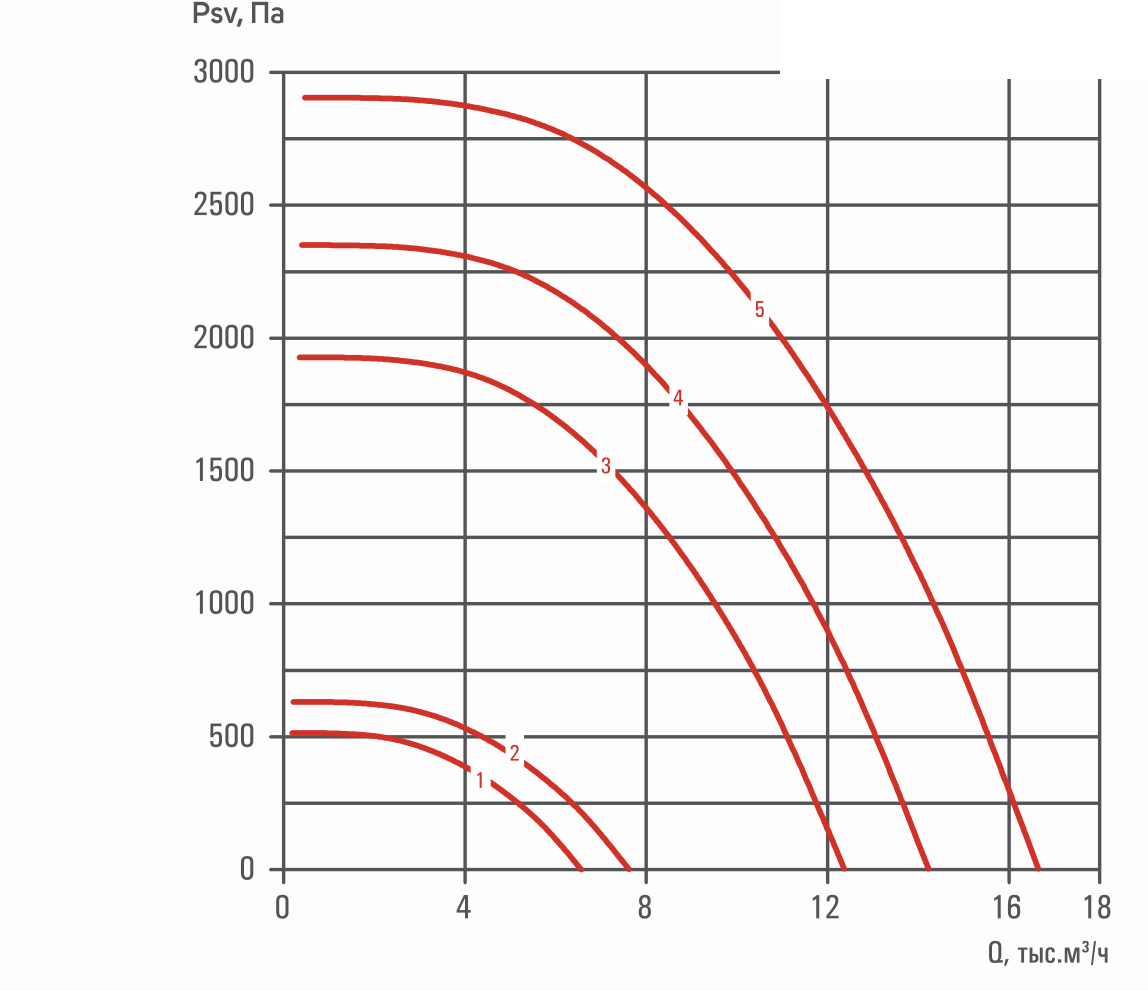

Аэродинамическая характеристика 4,5
Мощность электродвигателя, кВт0,55–7,5
Уровень звуковой мощности Lw, дБА77–97
Масса, кг70,5–107,5
Монтажный стаканМонСт-600
Типоразмер 5,0

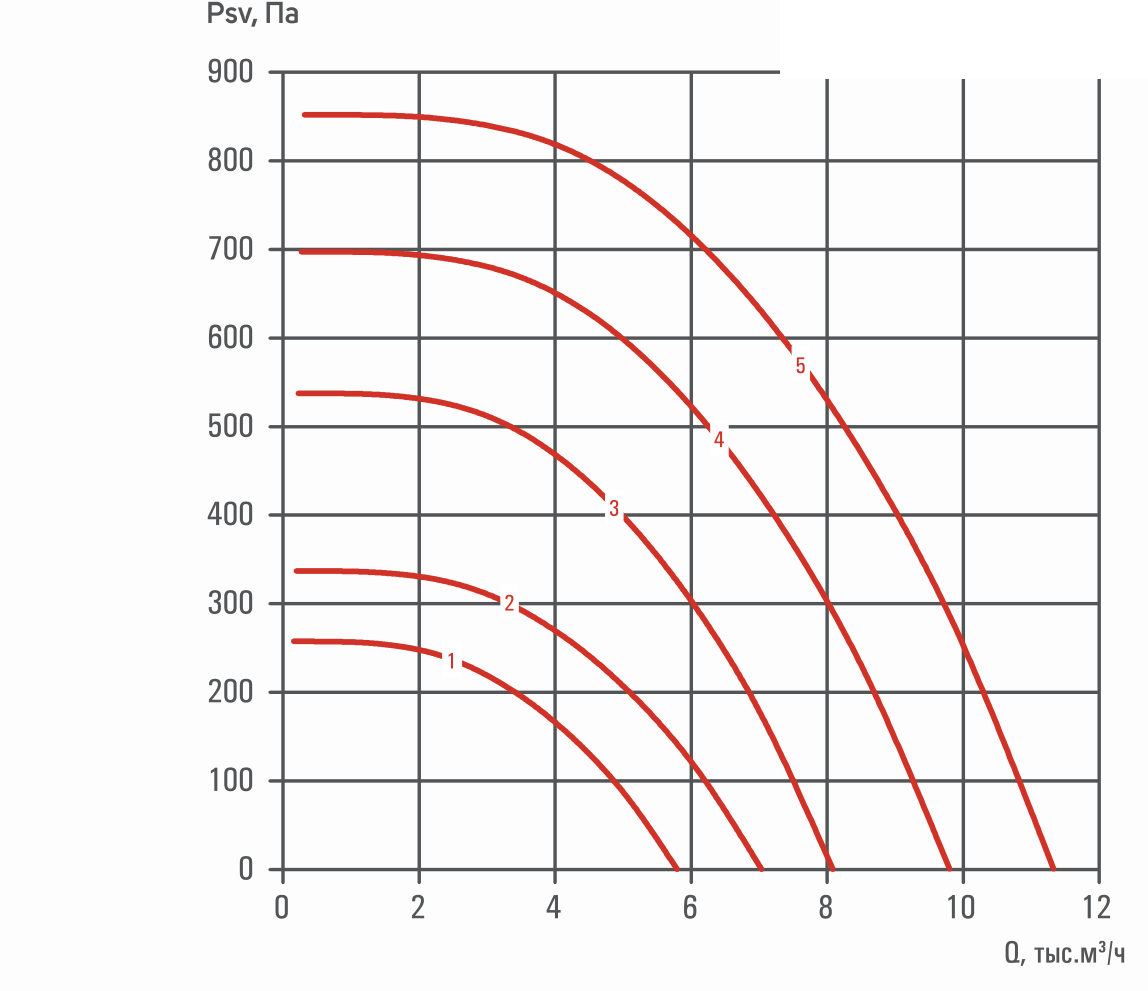

Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт0,25–2,2
Уровень звуковой мощности Lw, дБА70–83
Масса, кг81,4–98,4
Монтажный стаканМонСт-675
Типоразмер 5,6

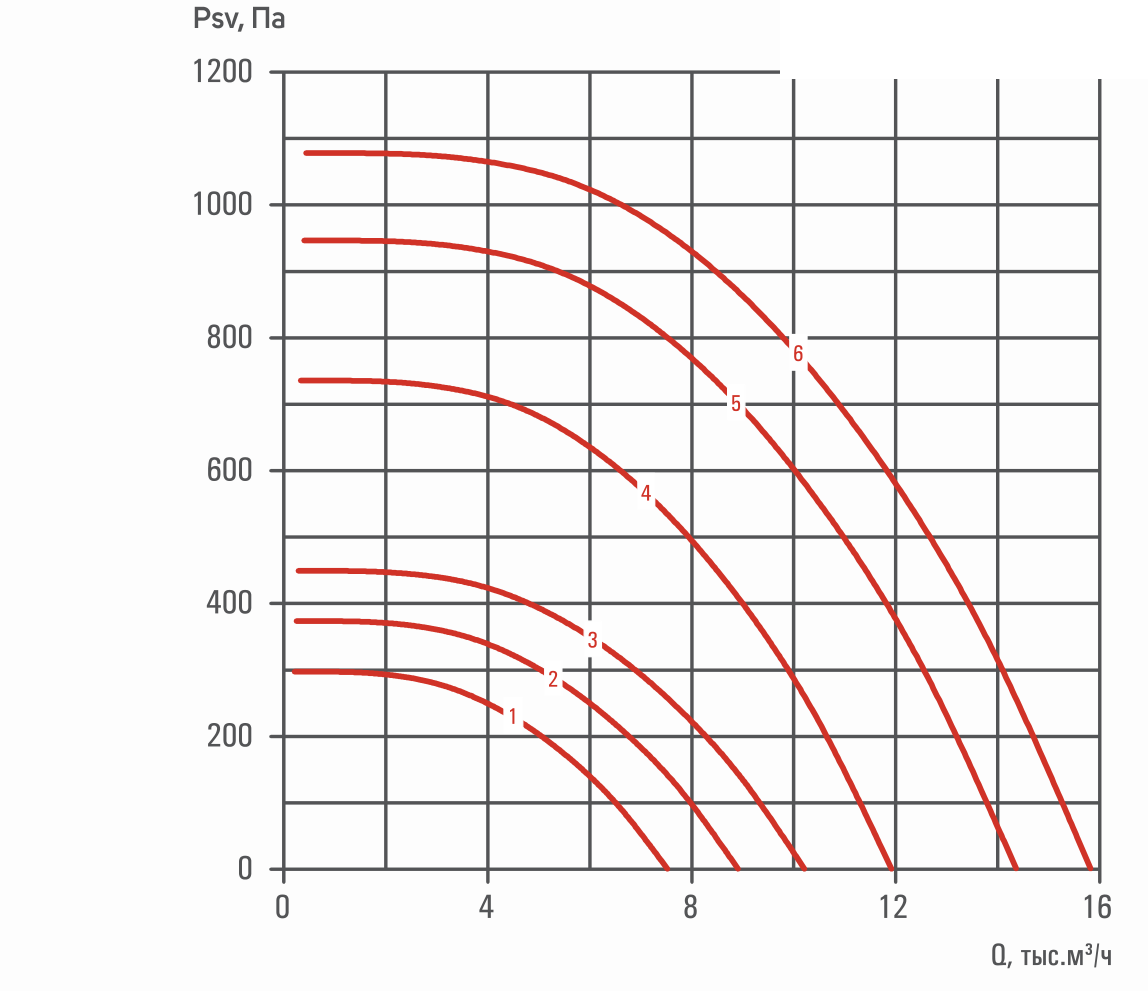

Аэродинамическая характеристика 5,6
Мощность электродвигателя, кВт0,37–2,2
Уровень звуковой мощности Lw, дБА73–86
Масса, кг96,9–118,4
Монтажный стаканМонСт-750
Типоразмер 6,3

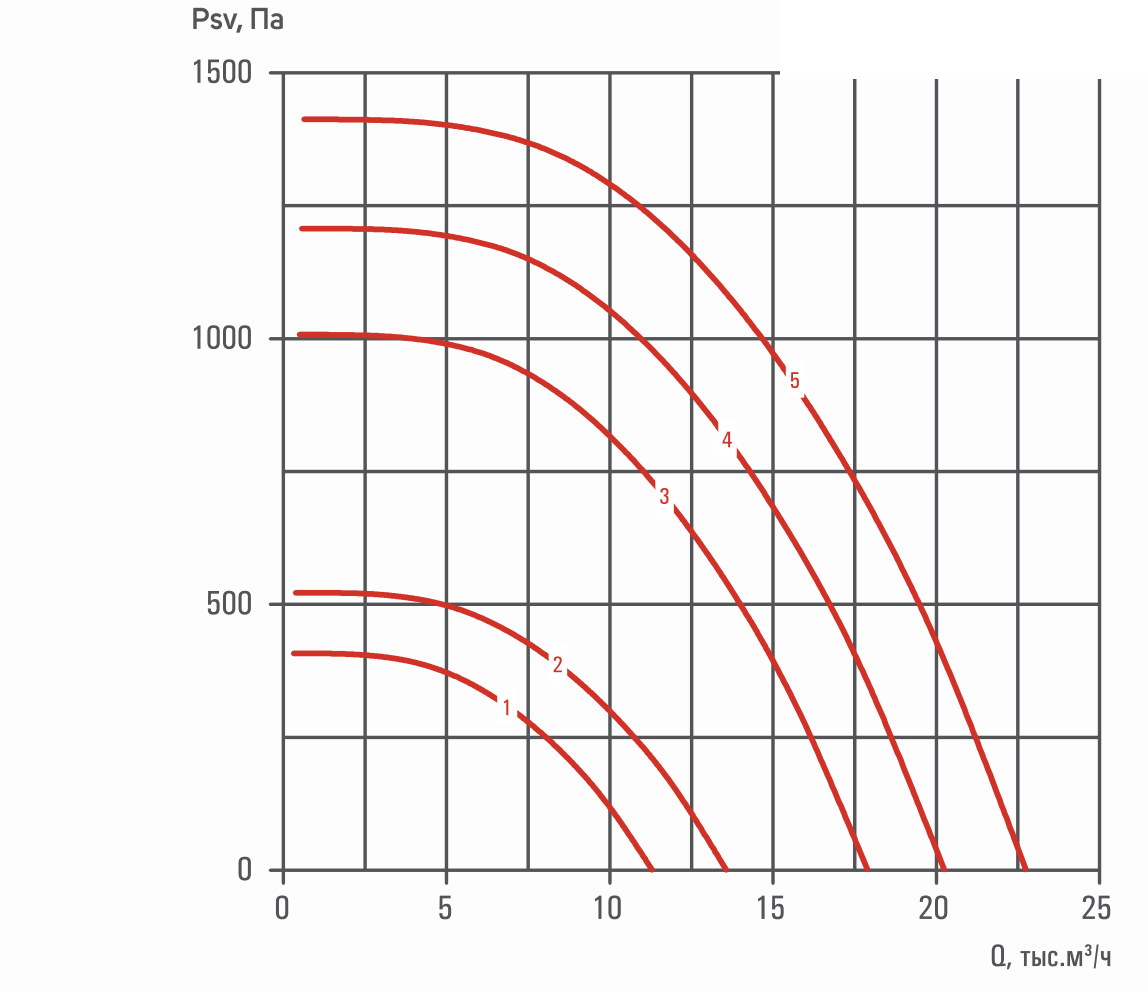

Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт0,75–5,5
Уровень звуковой мощности Lw, дБА75–89
Масса, кг125,5–185,8
Монтажный стаканМонСт-840
Типоразмер 7,1

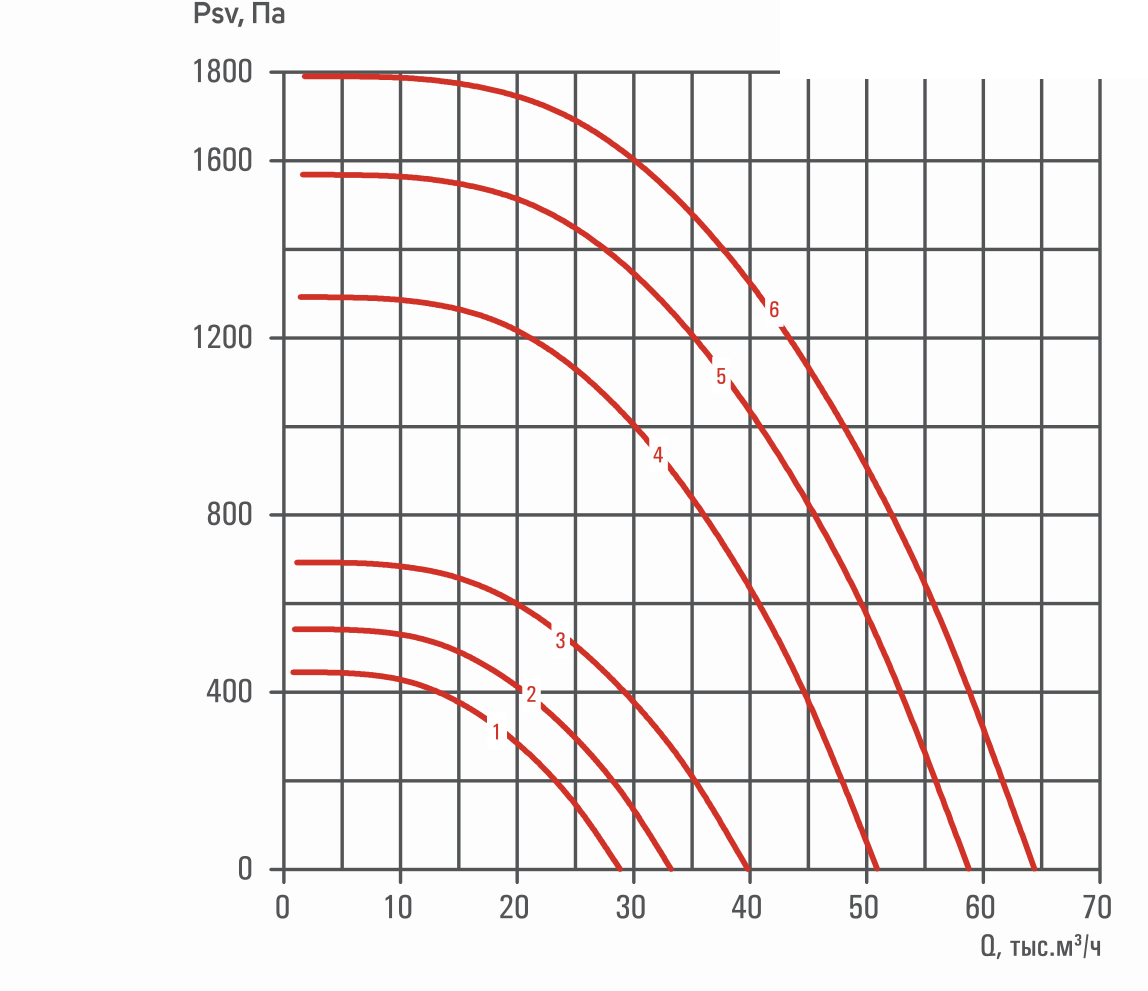

Аэродинамическая характеристика 7,1
Мощность электродвигателя, кВт1,1–7,5
Уровень звуковой мощности Lw, дБА76–91
Масса, кг191,1–255,2
Монтажный стаканМонСт-945
Типоразмер 8,0

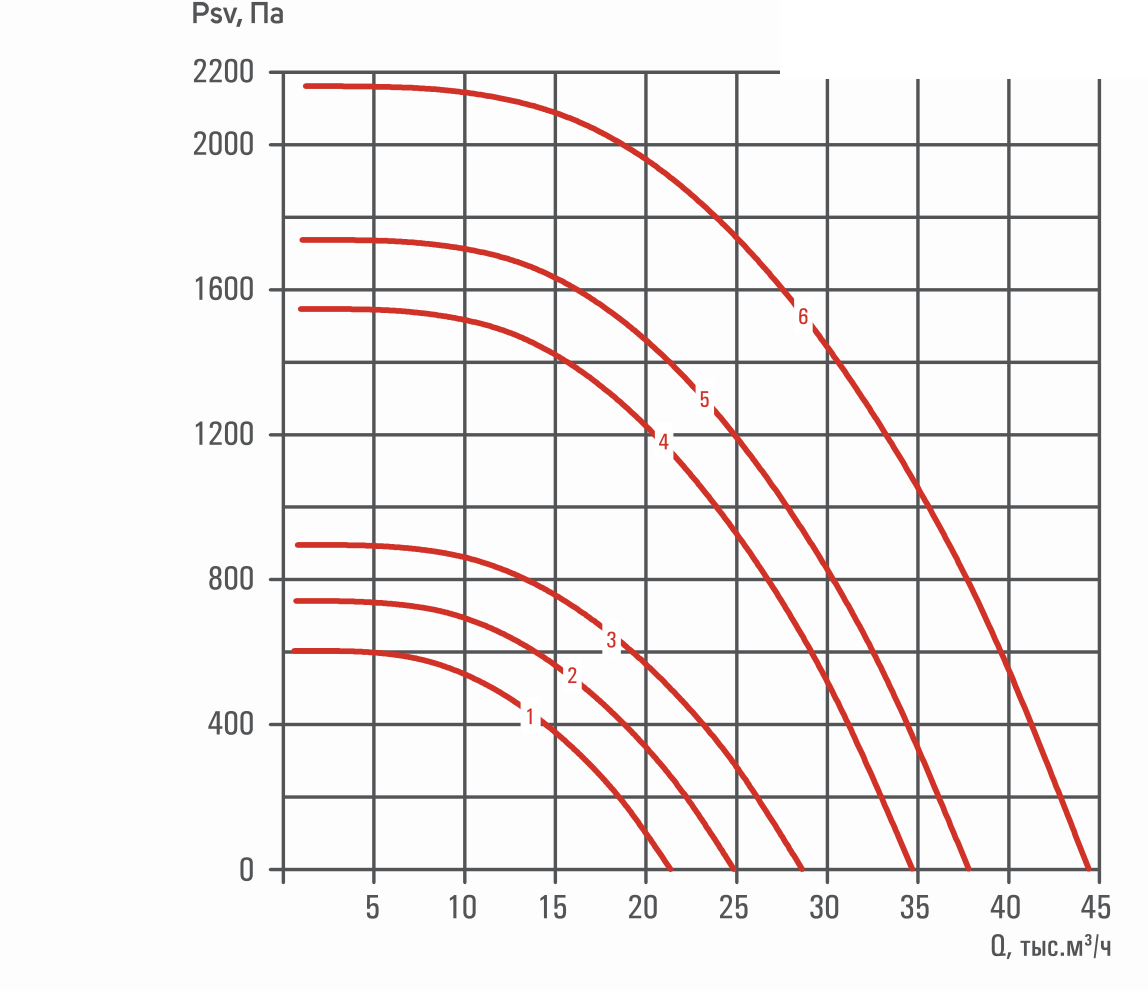

Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт2,2–15
Уровень звуковой мощности Lw, дБА79–95
Масса, кг257,1–355,6
Монтажный стаканМонСт-1065
Типоразмер 9,0

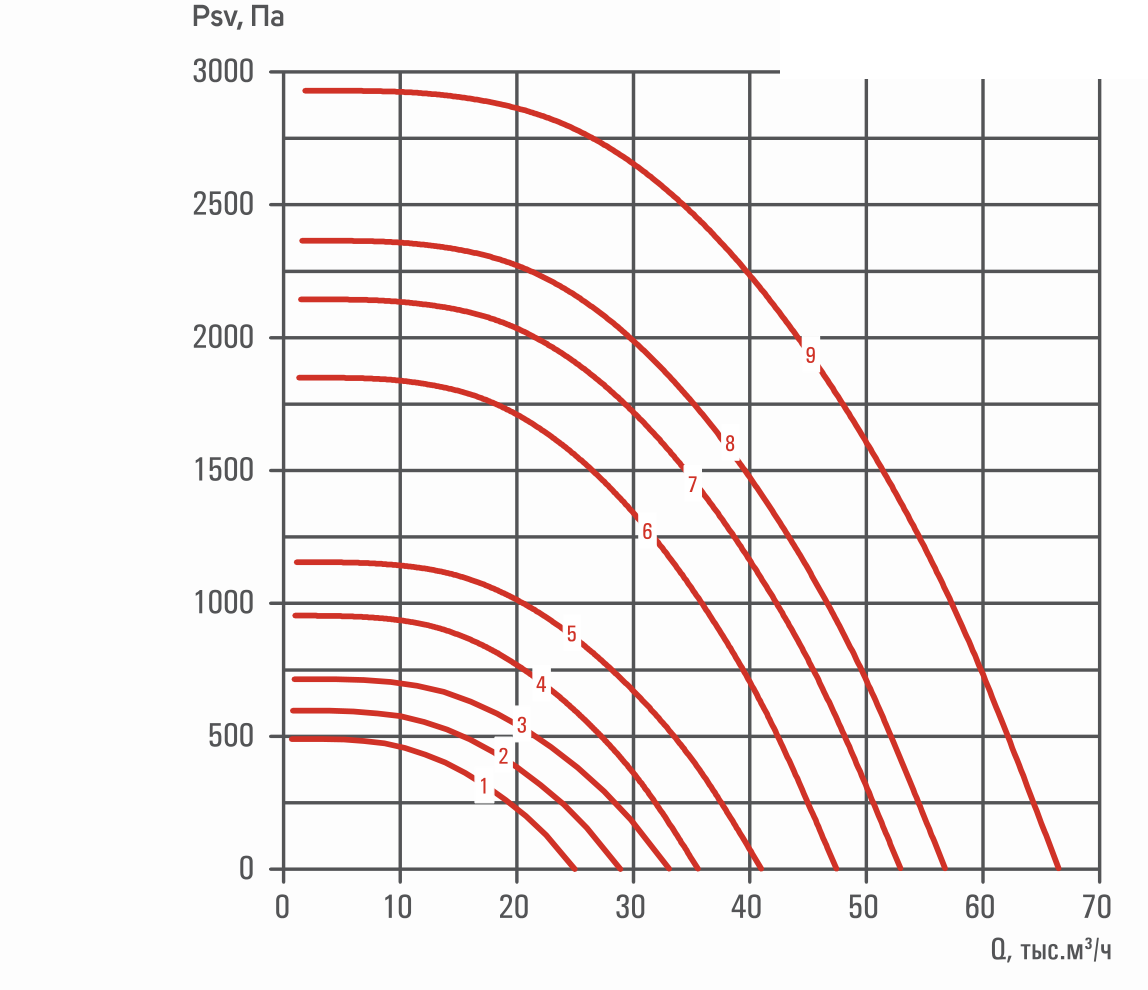

Аэродинамическая характеристика 9,0
Мощность электродвигателя, кВт2,2–30
Уровень звуковой мощности Lw, дБА78–99
Масса, кг385,5–586,0
Монтажный стаканМонСт-1200
Типоразмер 10,0

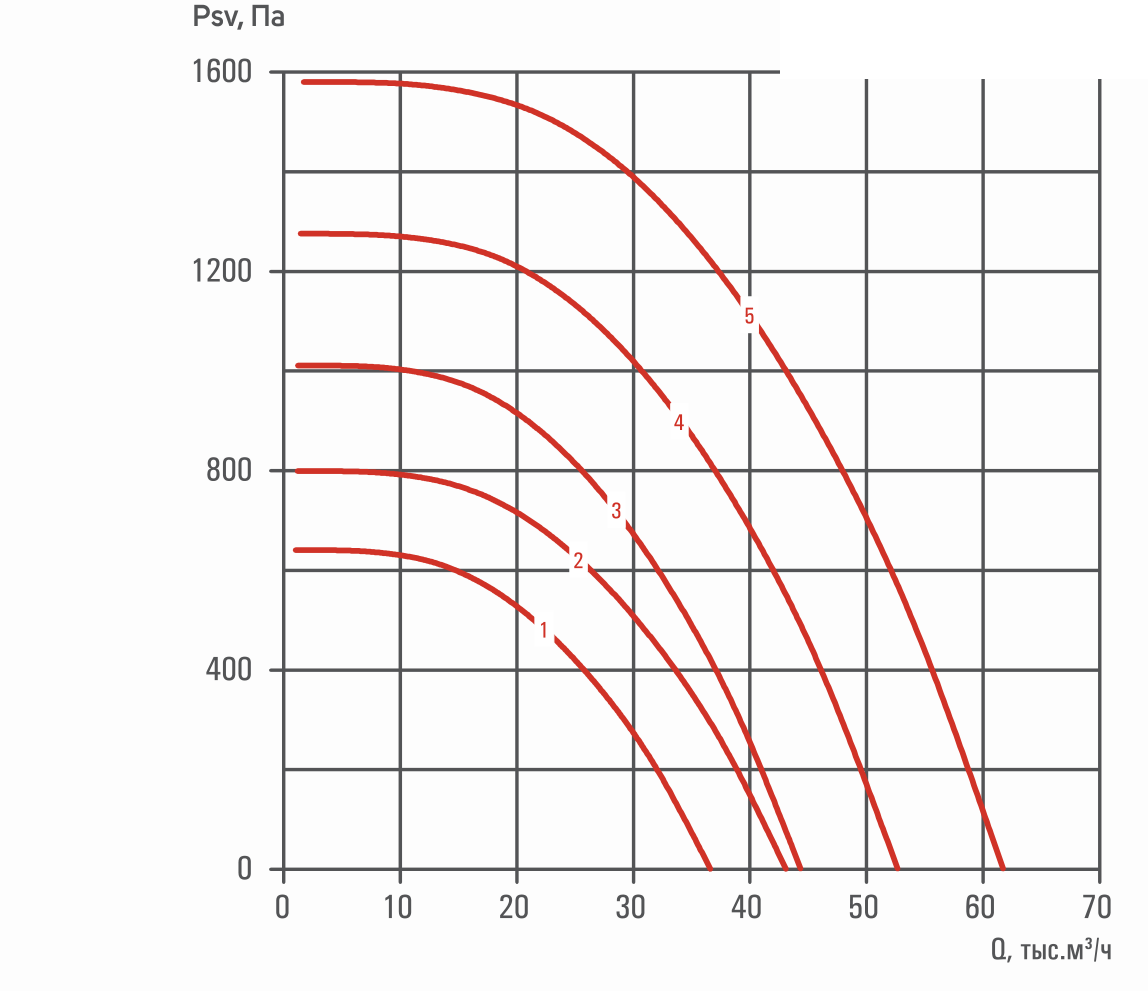

Аэродинамическая характеристика 10,0
Мощность электродвигателя, кВт4–15
Уровень звуковой мощности Lw, дБА82–90
Масса, кг487,2–588,7
Монтажный стаканМонСт-1350
Типоразмер 11,2

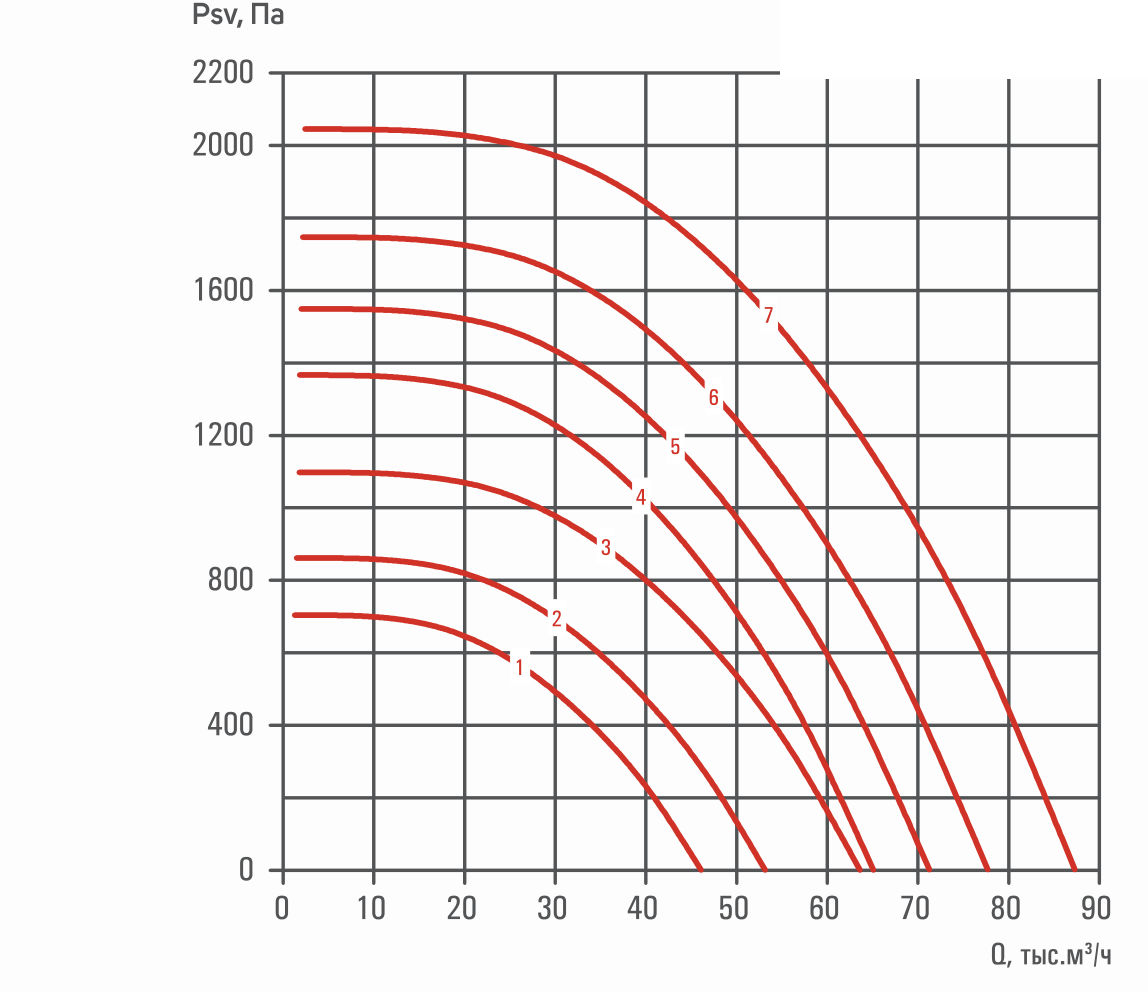

Аэродинамическая характеристика 11,2
Мощность электродвигателя, кВт5,5–30
Уровень звуковой мощности Lw, дБА84–96
Масса, кг672,1–866,0
Монтажный стаканМонСт-1500
Типоразмер 12,5

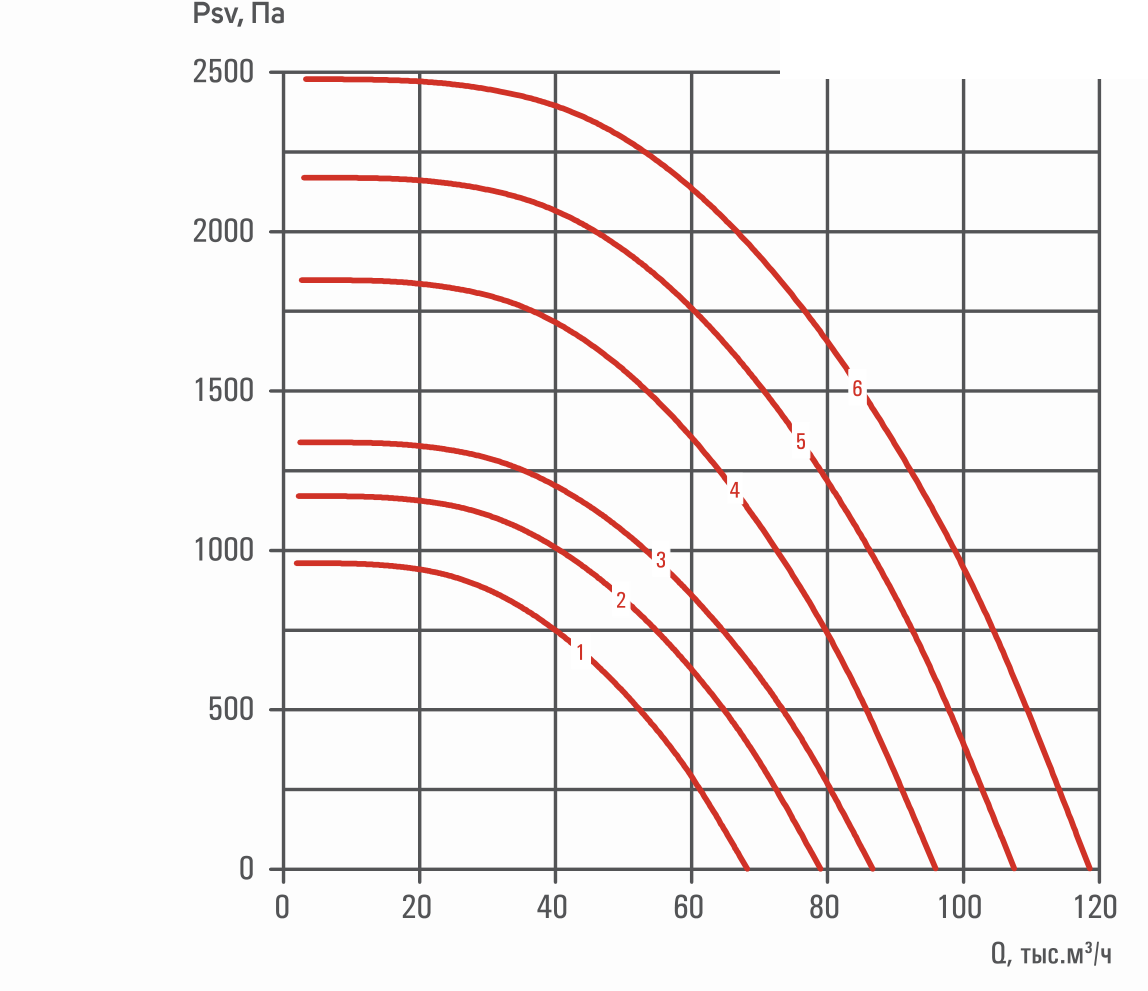

Аэродинамическая характеристика 12,5
Мощность электродвигателя, кВт11–45
Уровень звуковой мощности Lw, дБА88–99
Масса, кг862,0–1165,3
Монтажный стаканМонСт-1680

Цена по запросу

Кол-во:
Бренд Вентар-С

Заказать консультацию
