AIRS AVK2

Скачать документацию / 1 803 Кб

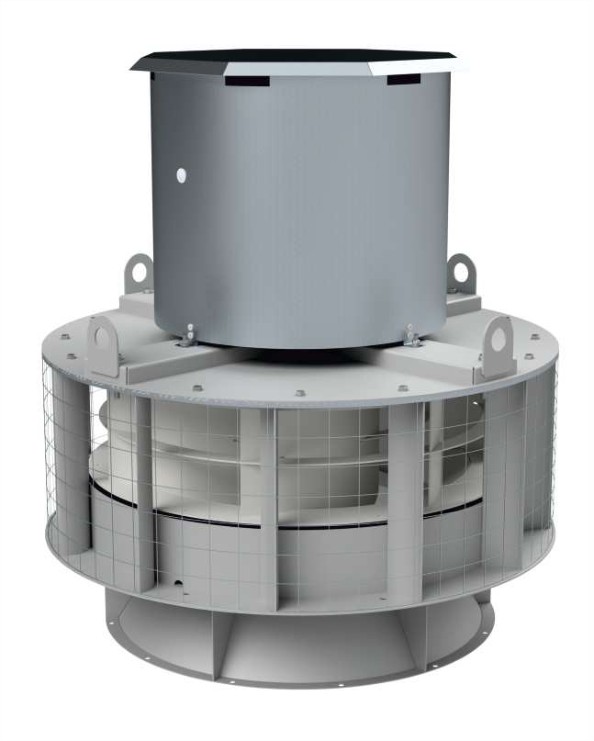

Вентиляторы радиальные крышные вытяжные AIRS AVK2 (круглое исполнение) — для систем общеобменной вентиляции. 16 типоразмеров (2,25–12,5), исполнения Н/К1/К2/Вз/Вз2, мощность электродвигателей 0,12–45 кВт.
  • БрендВентар-С
Вентиляторы радиальные крышные вытяжные серии AIRS AVK2 (выброс потока в стороны, круглое исполнение корпуса) предназначены для применения в системах общеобменной вентиляции.
Комплектация электродвигателями приведена в таблицах в разделе аэродинамических характеристик. Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.
Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц. Помимо стандартного бокового выброса потока по заказу доступно исполнение с факельным (вертикальным) выбросом — те же типоразмеры и аэродинамика, отличается только верхняя часть корпуса.

Вентилятор состоит из

  • сварного круглого корпуса;
  • защитного кожуха из оцинкованной стали;
  • рабочего колеса с назад загнутыми листовыми лопатками;
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS AVK2-9,0-Г-К1-37,00/4-У1
  • AVK2 — тип вентилятора (радиальный крышный вытяжной, круглое исполнение)
  • 9,0 — номер вентилятора, диаметр рабочего колеса, дм
  • Г — вариант исполнения рабочего колеса (А, Б, В, Г)
  • К1 — вариант исполнения (коррозионностойкое и т.д.)
  • 37,00/4 — мощность электродвигателя, кВт / число полюсов
  • У1 — климатическое исполнение и категория размещения

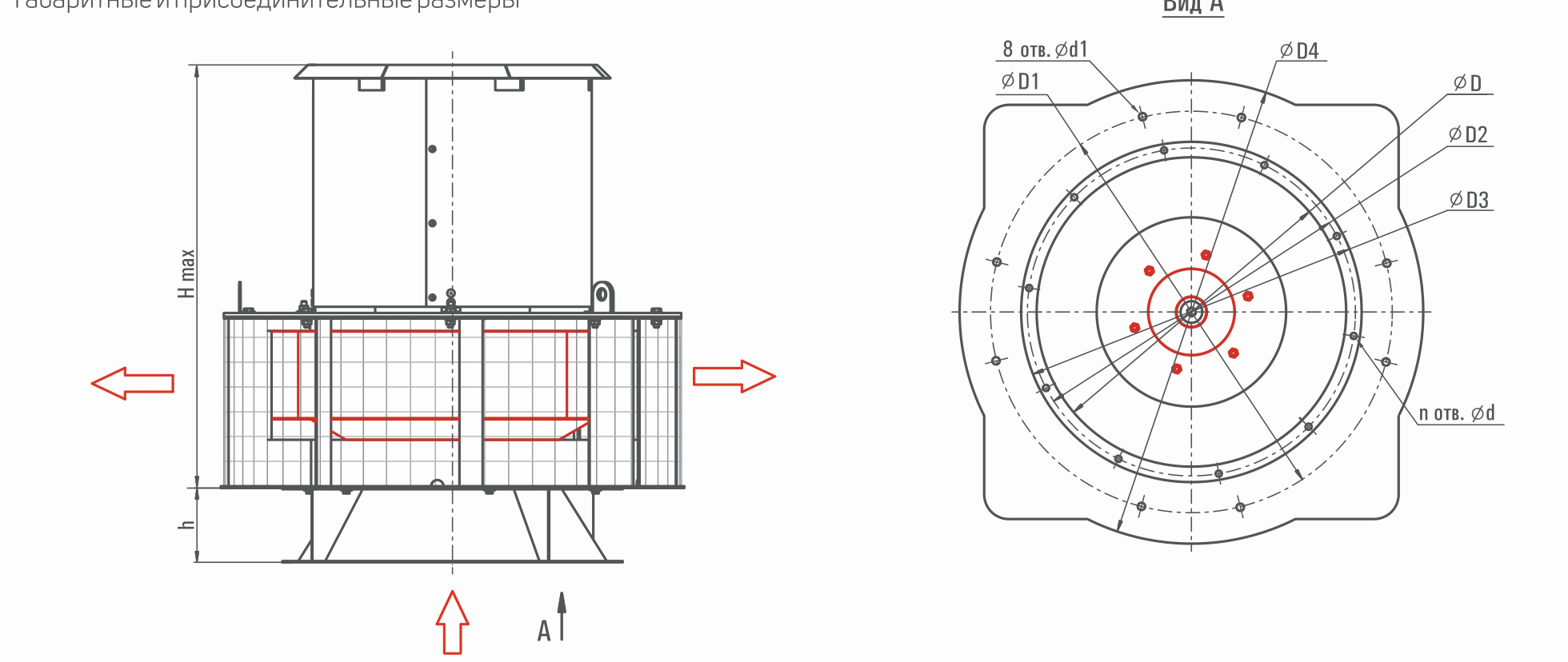

Габаритные размеры AIRS AVK2
Тип вентилятораHmaxhDD1nd
AVK2-2,254806022537588
AVK2-2,549060250375810
AVK2-2,850060280375810
AVK2-3,1551560315420810
AVK2-3,5555075355470810
AVK2-4,064090400530810
AVK2-4,5665105450600810
AVK2-5,06851205006751210
AVK2-5,67051405607501210
AVK2-6,38651606308401210
AVK2-7,19451807109451610
AVK2-8,0110521080010651610
AVK2-9,0135524090012001610
AVK2-10,01195300100013501610
AVK2-11,21530300112015002012
AVK2-12,51500300125016802012
Комплектация: монтажный стакан, дренажный поддон, гибкая вставка — см. тип в таблице «Аэродинамика» для каждого типоразмера.
Типоразмер 2,25

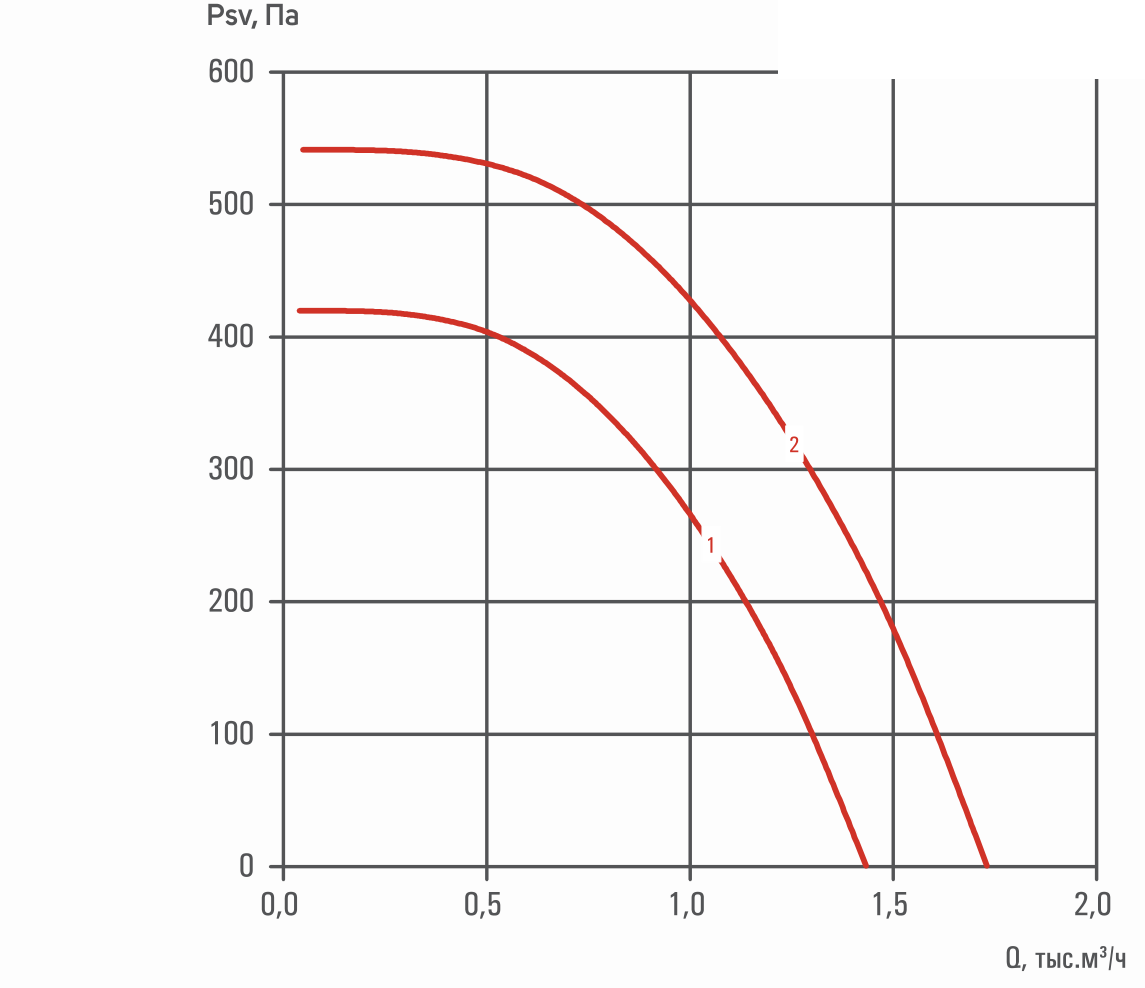

Аэродинамическая характеристика 2,25
Мощность электродвигателя, кВт0,12–0,37
Уровень звуковой мощности Lw, дБА71–74
Масса, кг18,9–19,1
Монтажный стаканМонСт-375
Типоразмер 2,5

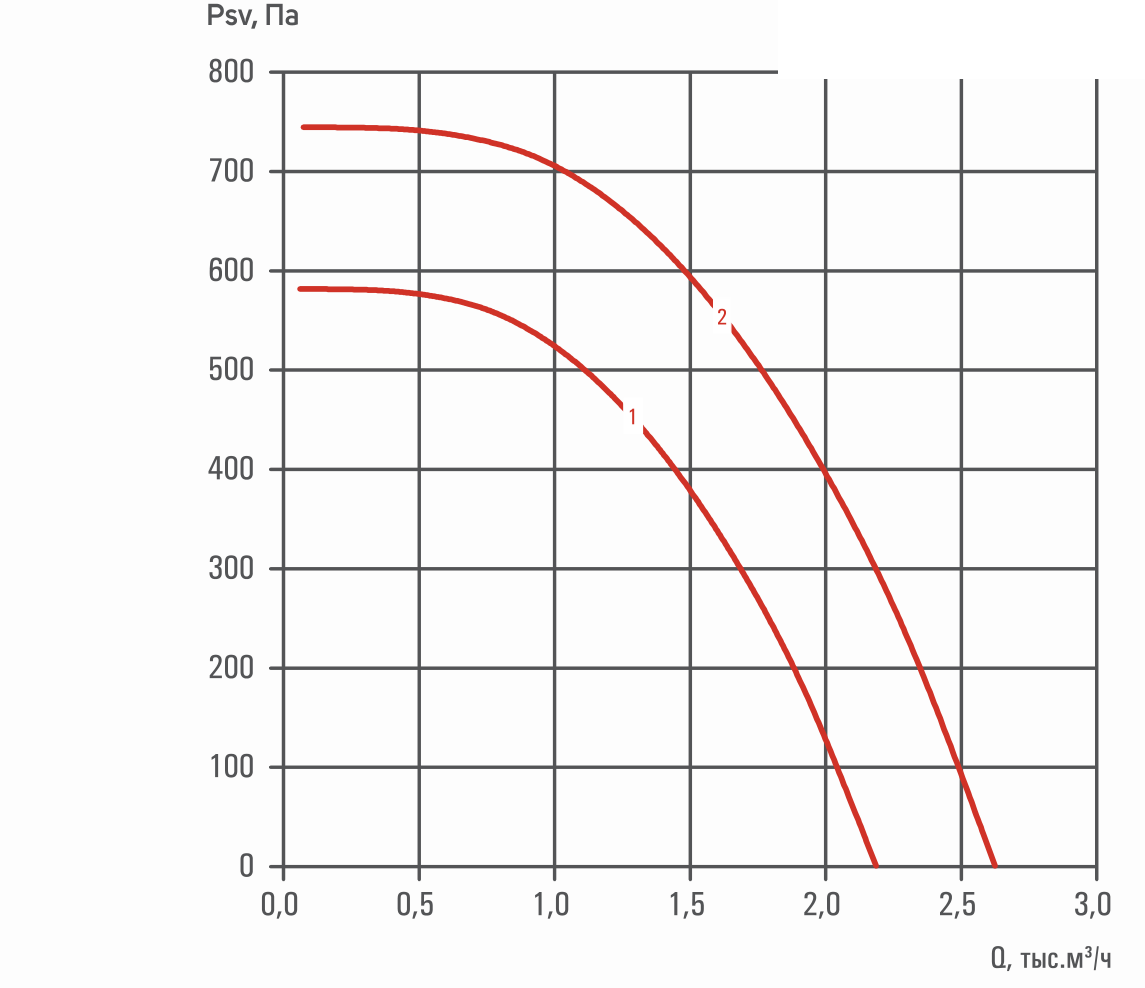

Аэродинамическая характеристика 2,5
Мощность электродвигателя, кВт0,25–0,37
Уровень звуковой мощности Lw, дБА71–74
Масса, кг18,9–19,1
Монтажный стаканМонСт-375
Типоразмер 2,8

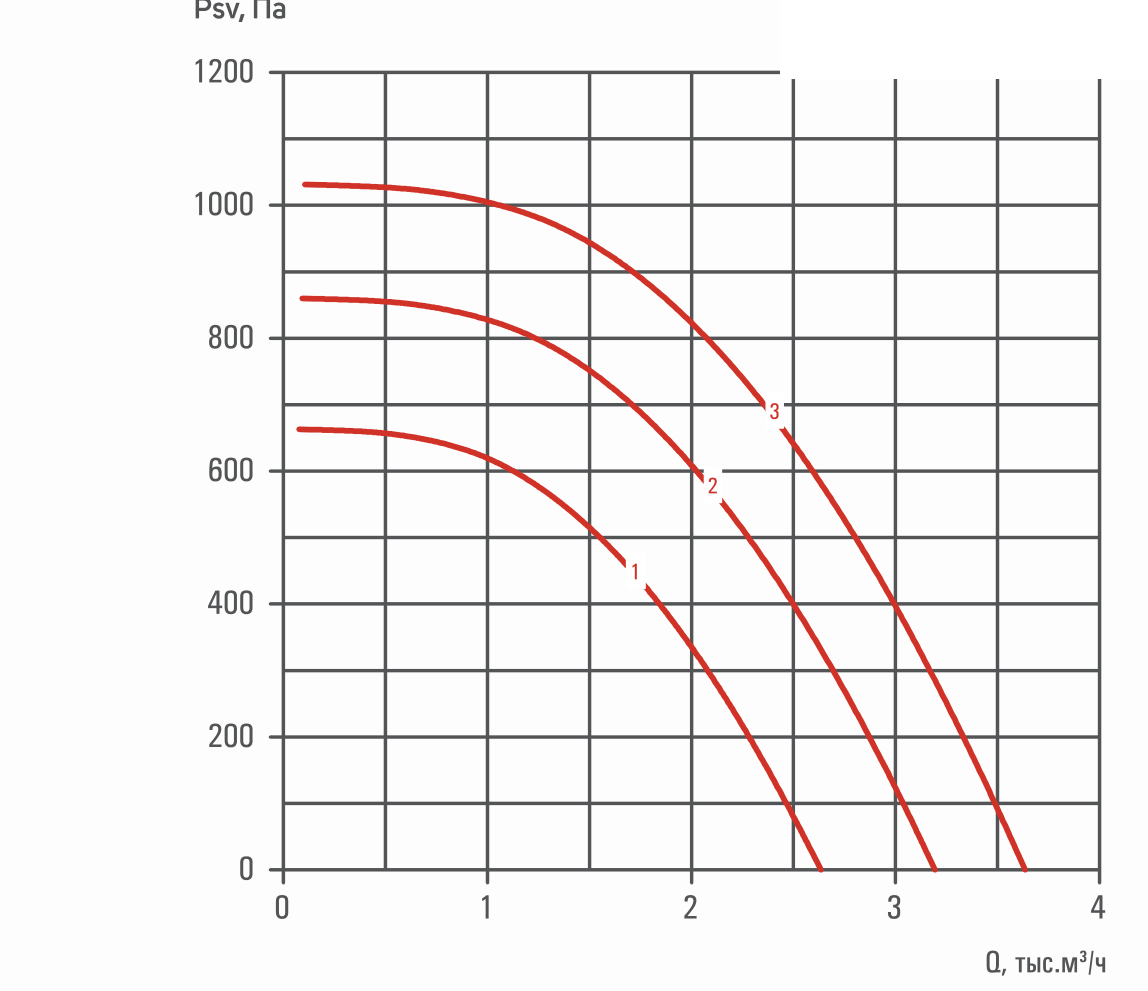

Аэродинамическая характеристика 2,8
Мощность электродвигателя, кВт0,37–0,75
Уровень звуковой мощности Lw, дБА78–83
Масса, кг27,9–32,8
Монтажный стаканМонСт-375
Типоразмер 3,15

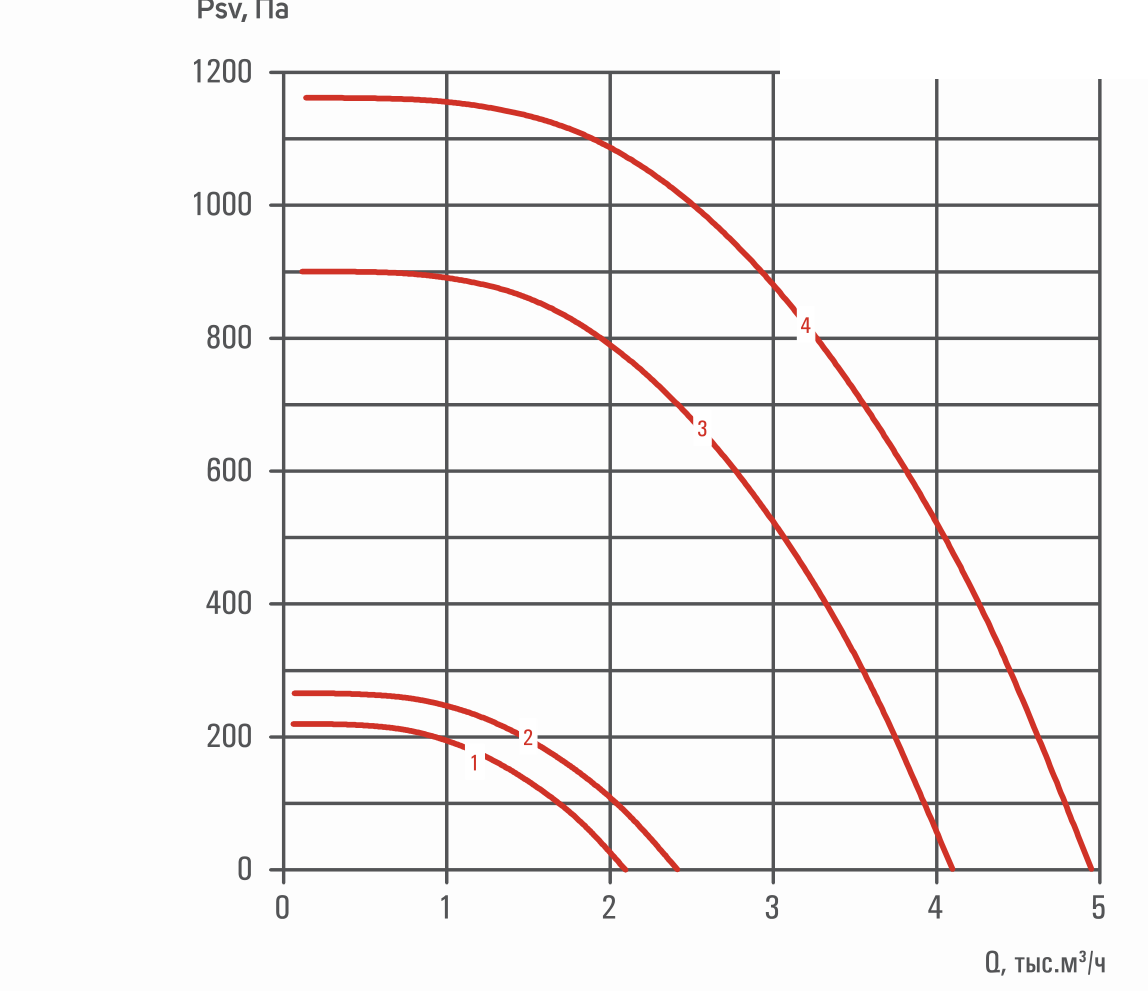

Аэродинамическая характеристика 3,15
Мощность электродвигателя, кВт0,12–1,1
Уровень звуковой мощности Lw, дБА66–84
Масса, кг32,8–40,5
Монтажный стаканМонСт-420
Типоразмер 3,55

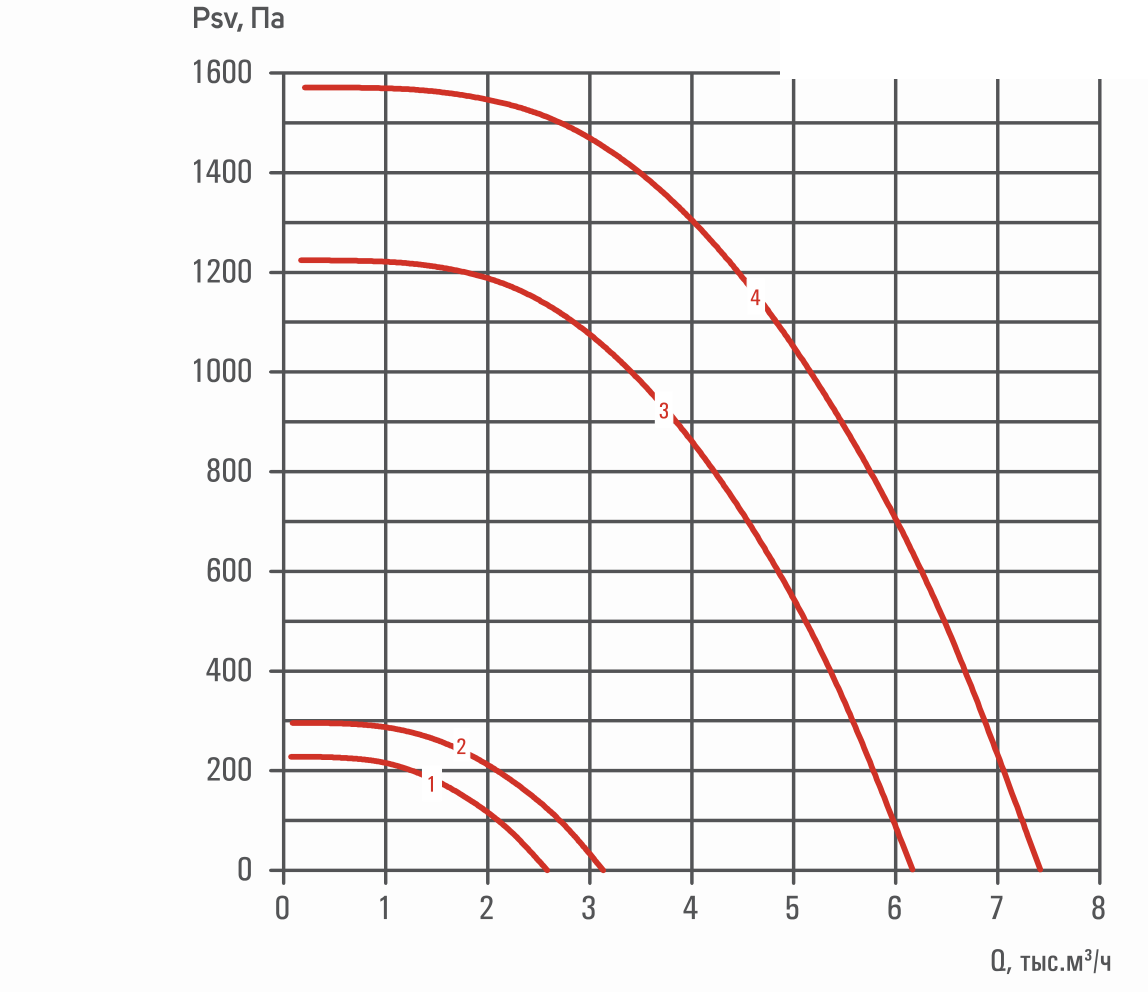

Аэродинамическая характеристика 3,55
Мощность электродвигателя, кВт0,12–2,2
Уровень звуковой мощности Lw, дБА66–89
Масса, кг39,2–53,1
Монтажный стаканМонСт-470
Типоразмер 4,0

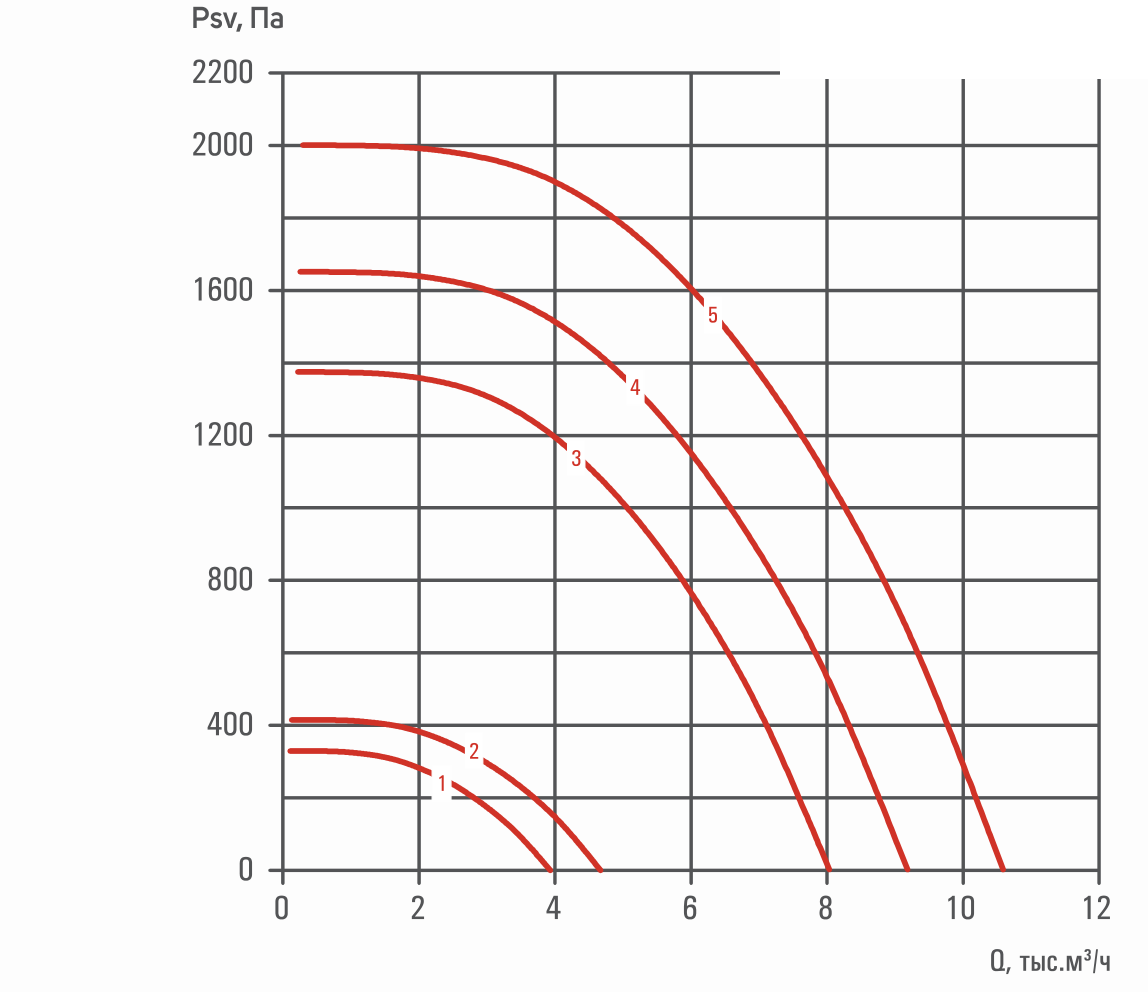

Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт0,25–4
Уровень звуковой мощности Lw, дБА72–92
Масса, кг49,4–74,9
Монтажный стаканМонСт-530
Типоразмер 4,5

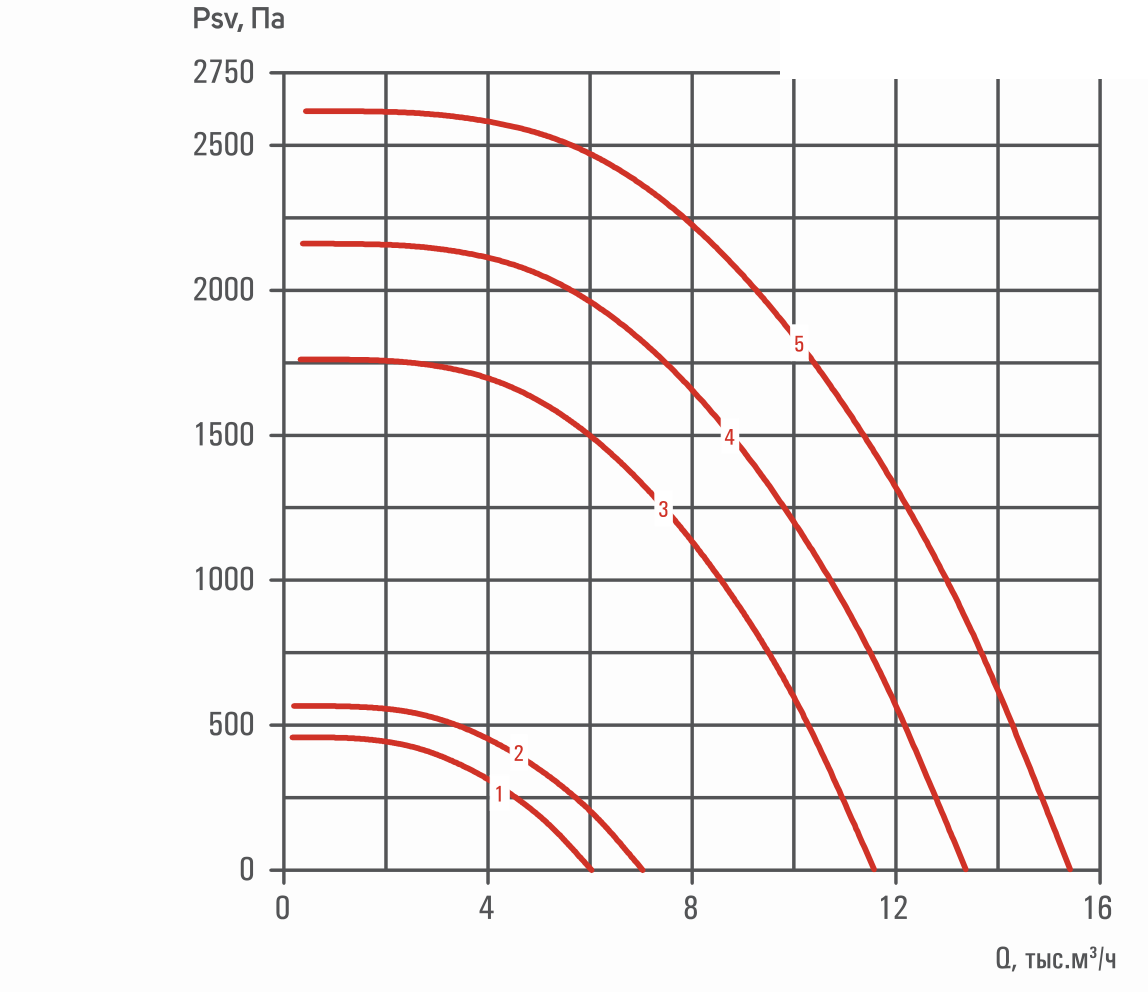

Аэродинамическая характеристика 4,5
Мощность электродвигателя, кВт0,55–7,5
Уровень звуковой мощности Lw, дБА76–96
Масса, кг62,2–103,8
Монтажный стаканМонСт-600
Типоразмер 5,0

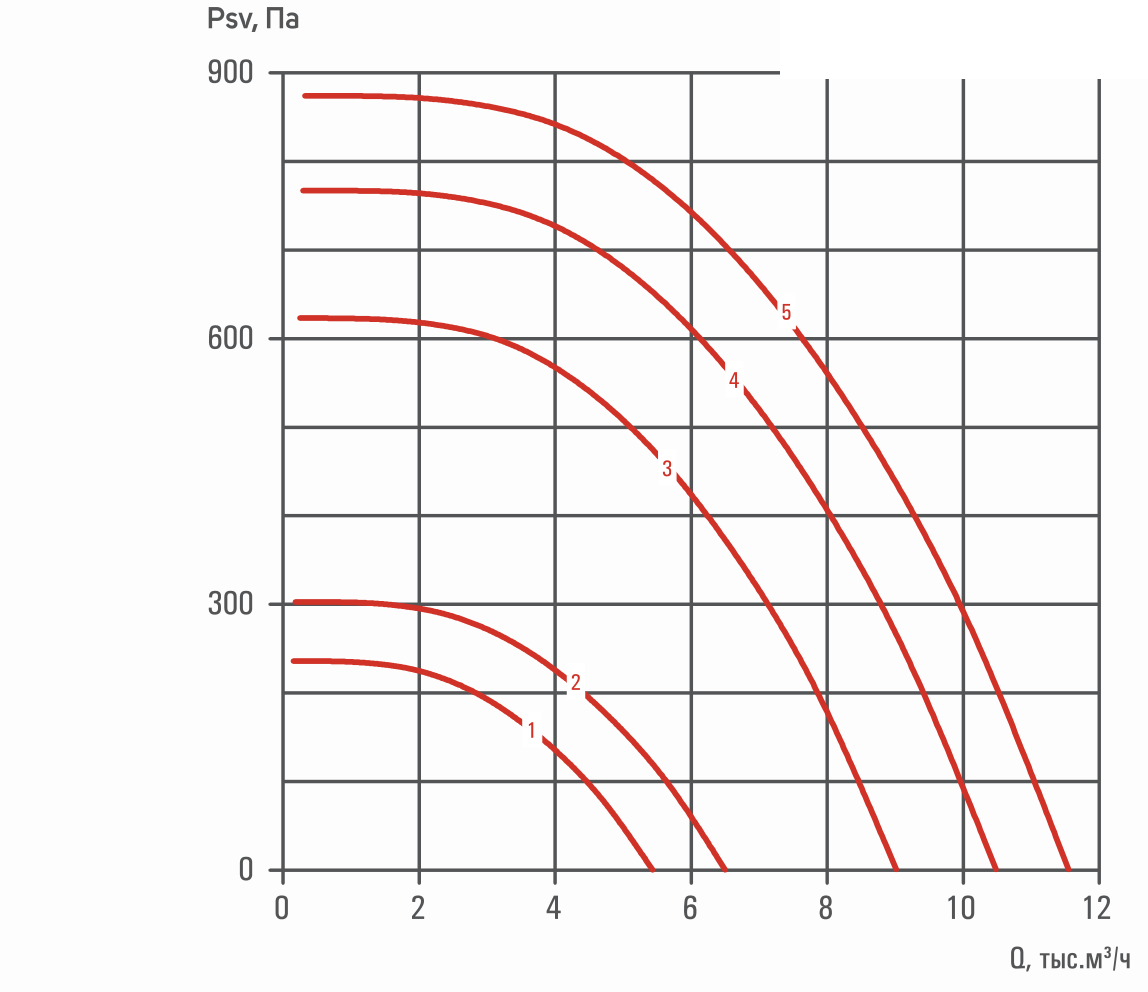

Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт0,25–2,2
Уровень звуковой мощности Lw, дБА69–84
Масса, кг71,9–89,8
Монтажный стаканМонСт-675
Типоразмер 5,6

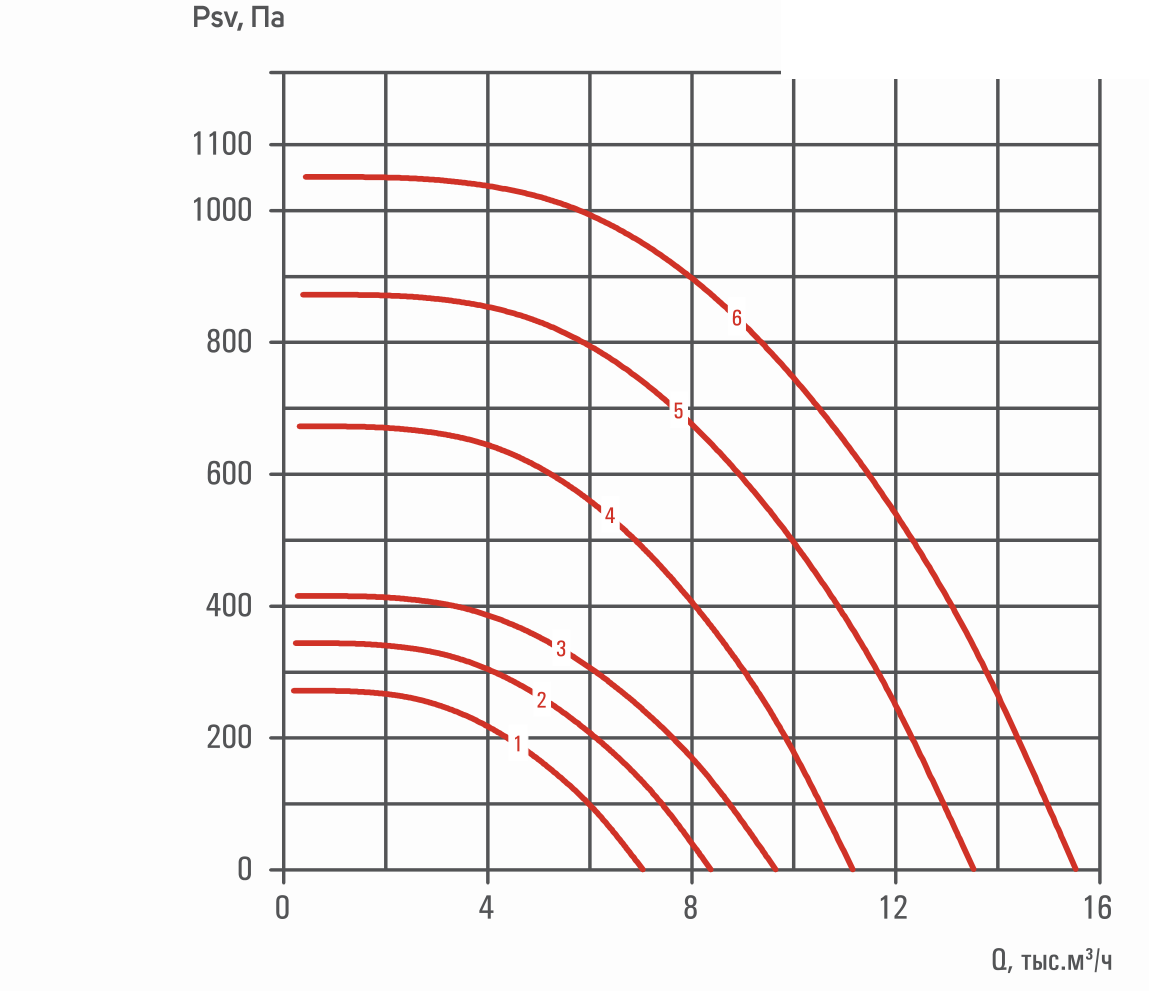

Аэродинамическая характеристика 5,6
Мощность электродвигателя, кВт0,37–3
Уровень звуковой мощности Lw, дБА72–85
Масса, кг86,0–107,8
Монтажный стаканМонСт-750
Типоразмер 6,3

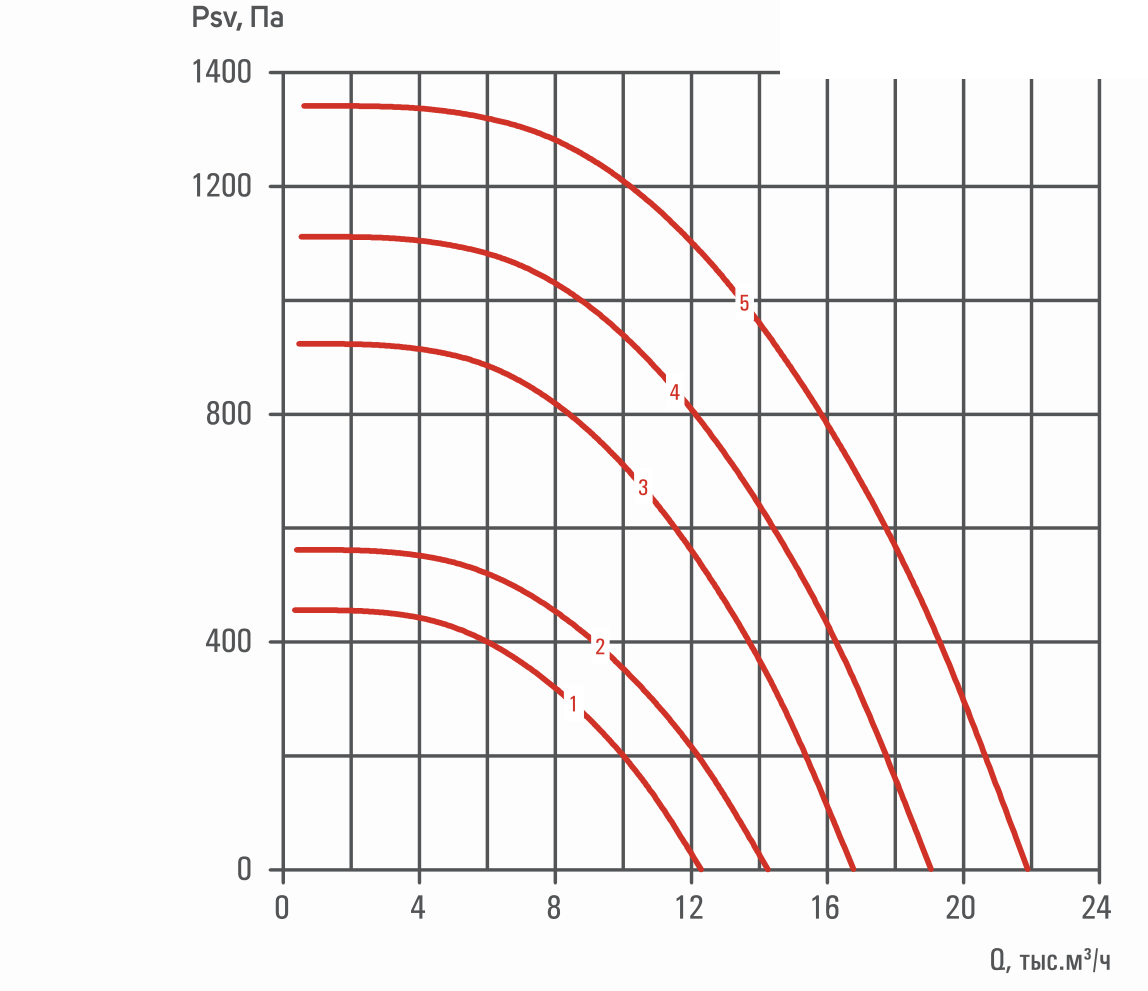

Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт1,1–5,5
Уровень звуковой мощности Lw, дБА75–89
Масса, кг117,0–151,0
Монтажный стаканМонСт-840
Типоразмер 7,1

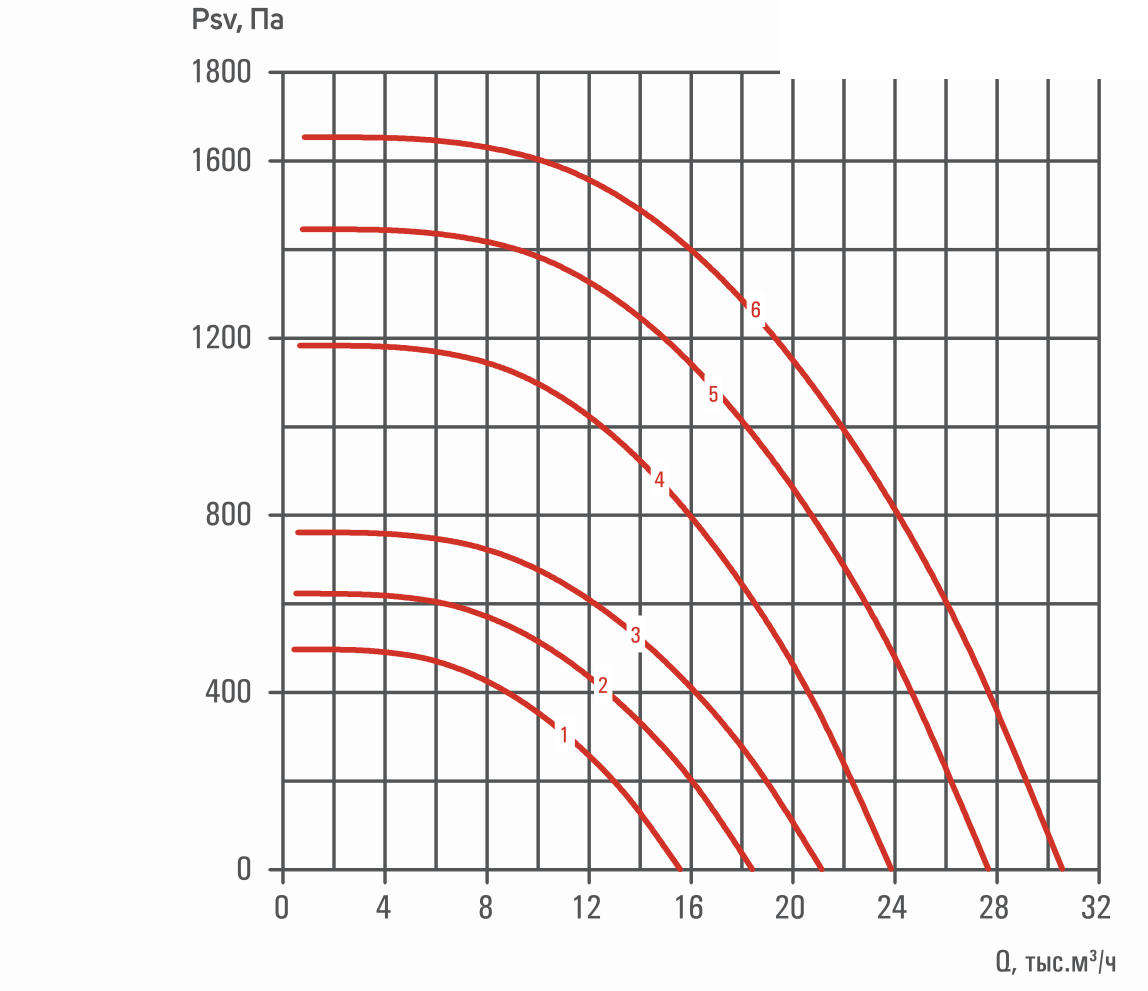

Аэродинамическая характеристика 7,1
Мощность электродвигателя, кВт1,5–11
Уровень звуковой мощности Lw, дБА76–92
Масса, кг155,0–217,0
Монтажный стаканМонСт-945
Типоразмер 8,0

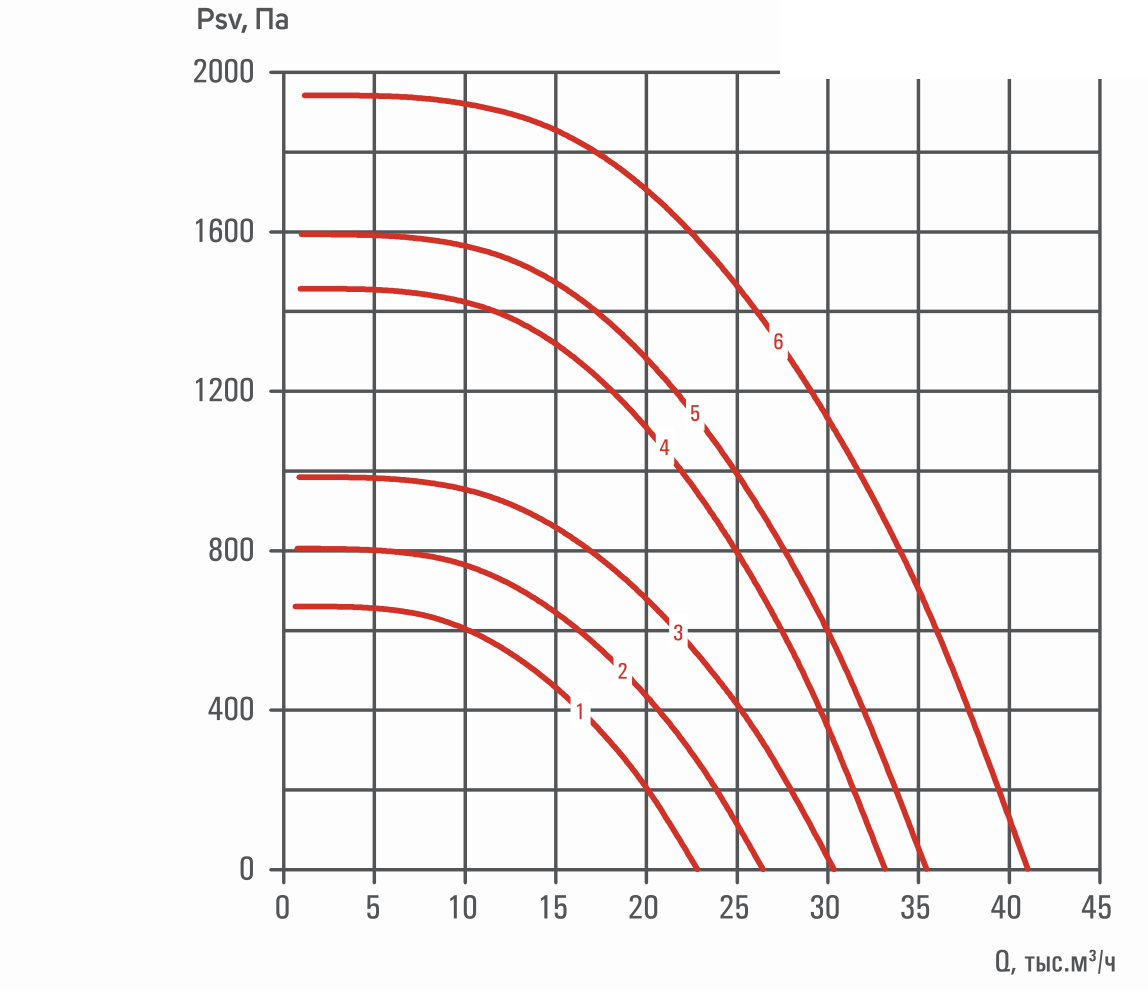

Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт3–15
Уровень звуковой мощности Lw, дБА79–95
Масса, кг214,0–293,0
Монтажный стаканМонСт-1065
Типоразмер 9,0

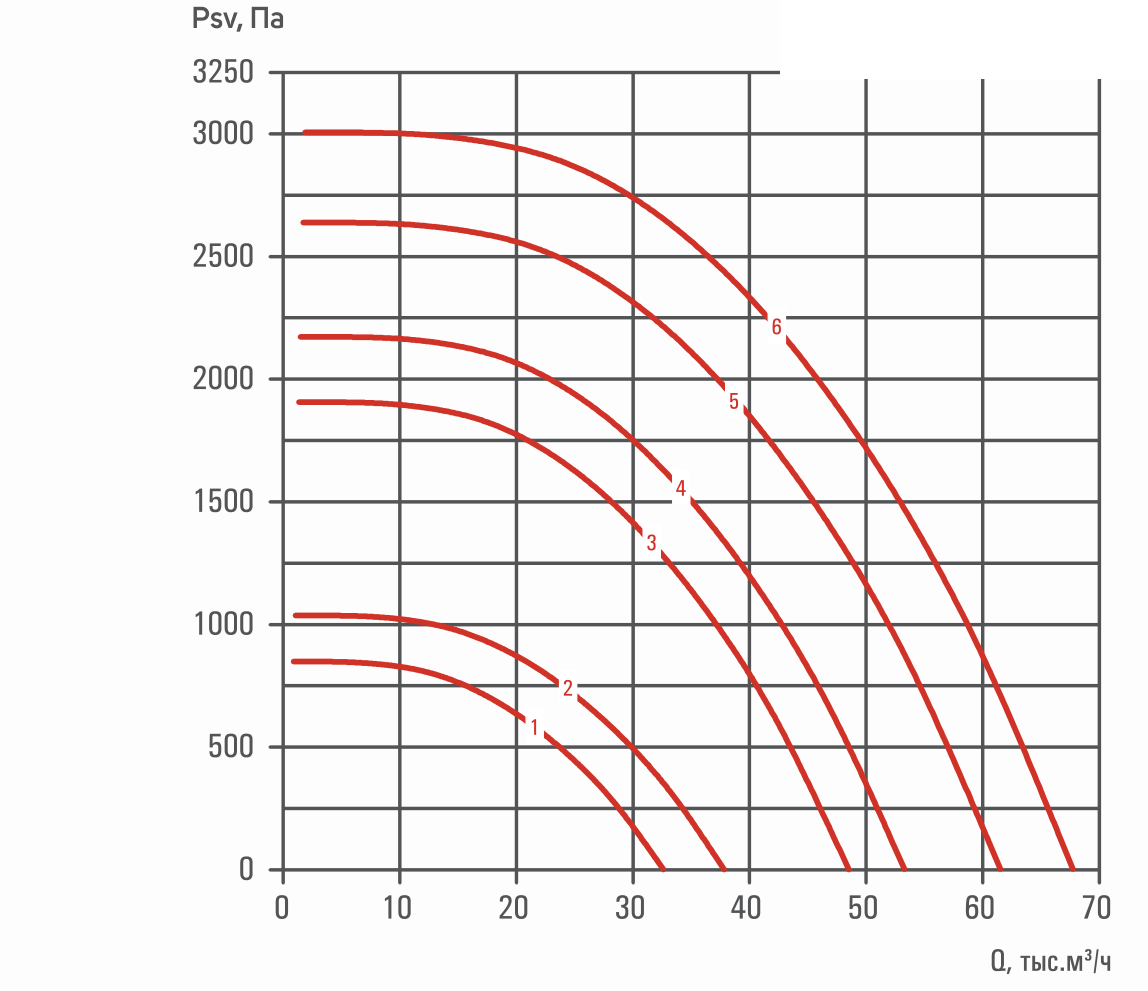

Аэродинамическая характеристика 9,0
Мощность электродвигателя, кВт5,5–37
Уровень звуковой мощности Lw, дБА86–99
Масса, кг282,0–481,0
Монтажный стаканМонСт-1200
Типоразмер 10,0

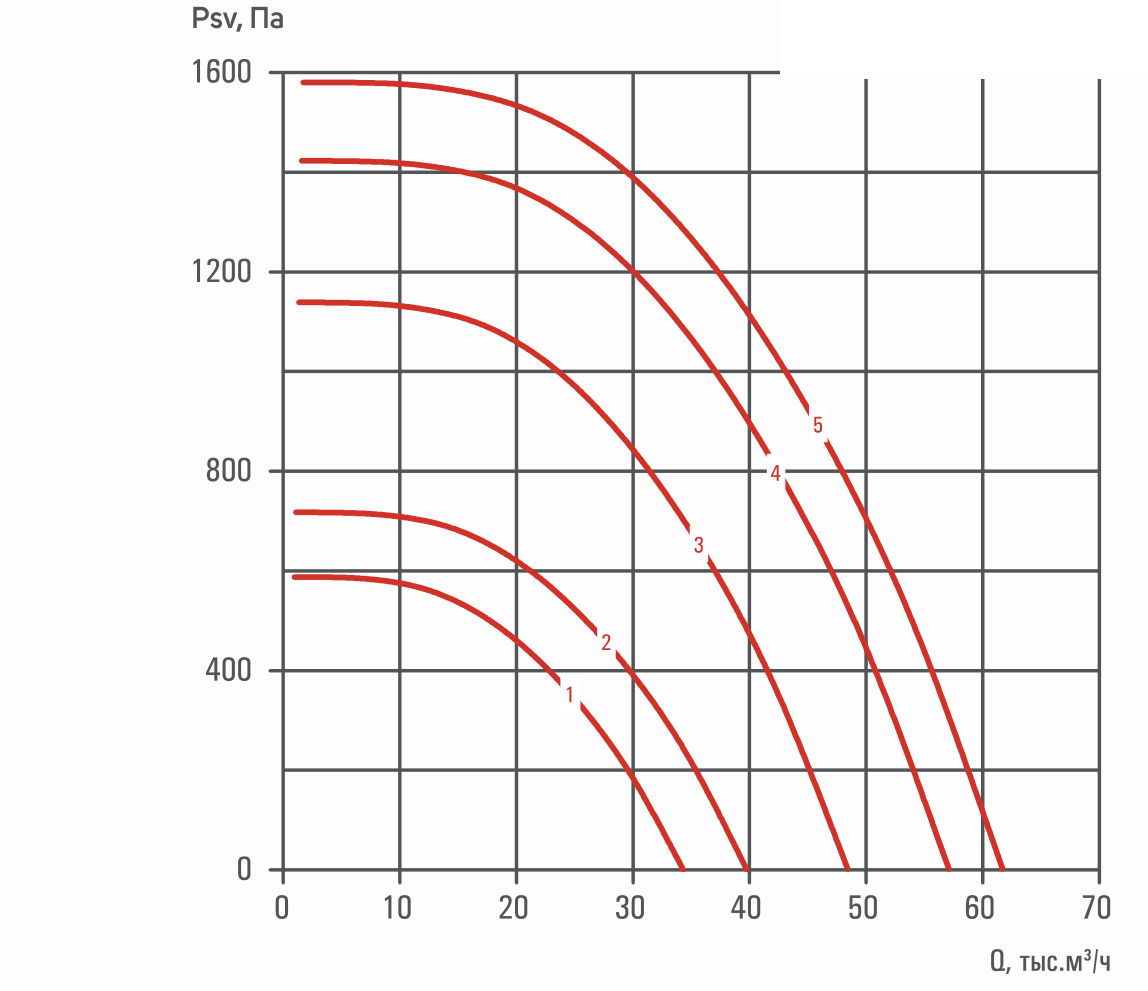

Аэродинамическая характеристика 10,0
Мощность электродвигателя, кВт4–18,5
Уровень звуковой мощности Lw, дБА82–93
Масса, кг340,0–450,0
Монтажный стаканМонСт-1350
Типоразмер 11,2

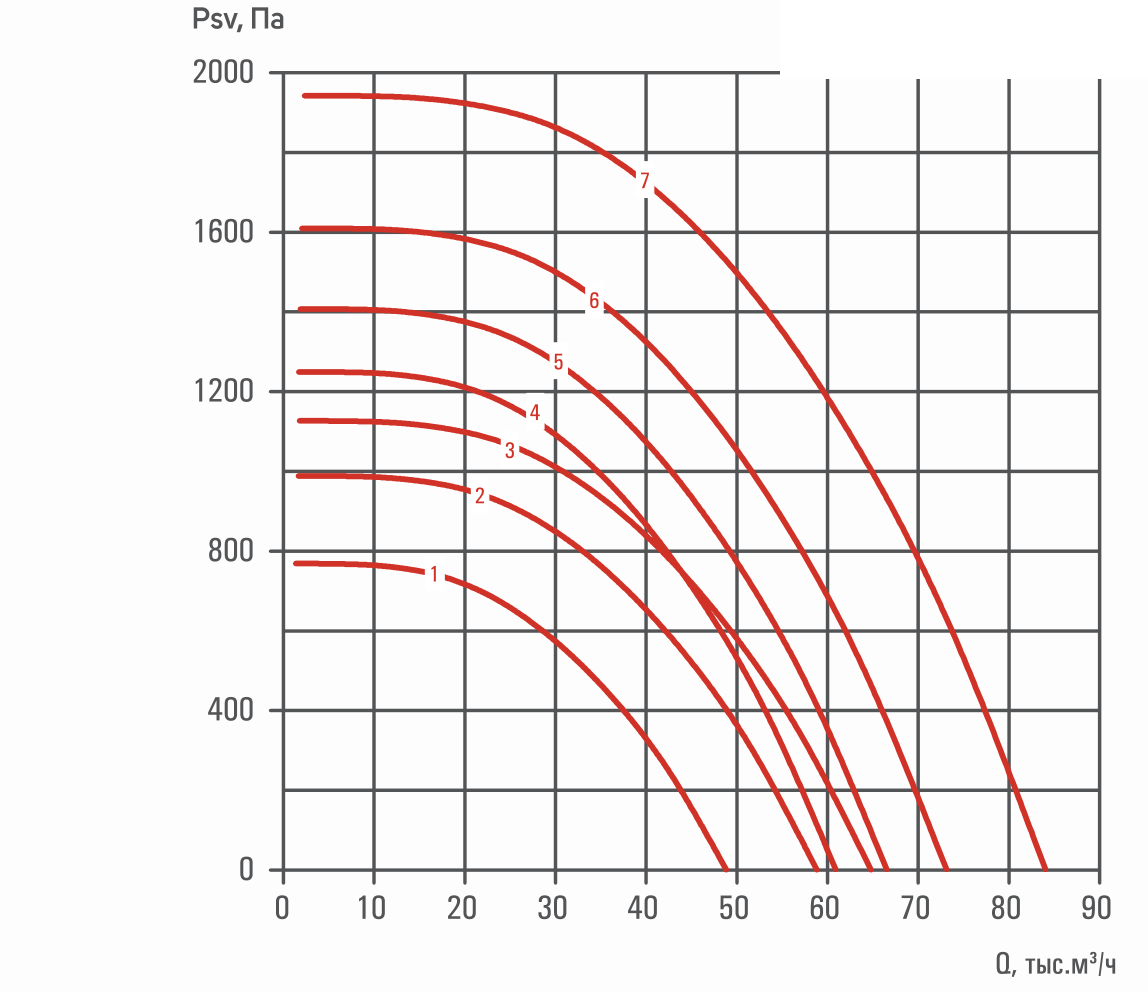

Аэродинамическая характеристика 11,2
Мощность электродвигателя, кВт7,5–30
Уровень звуковой мощности Lw, дБА84–96
Масса, кг542,0–680,0
Монтажный стаканМонСт-1500
Типоразмер 12,5

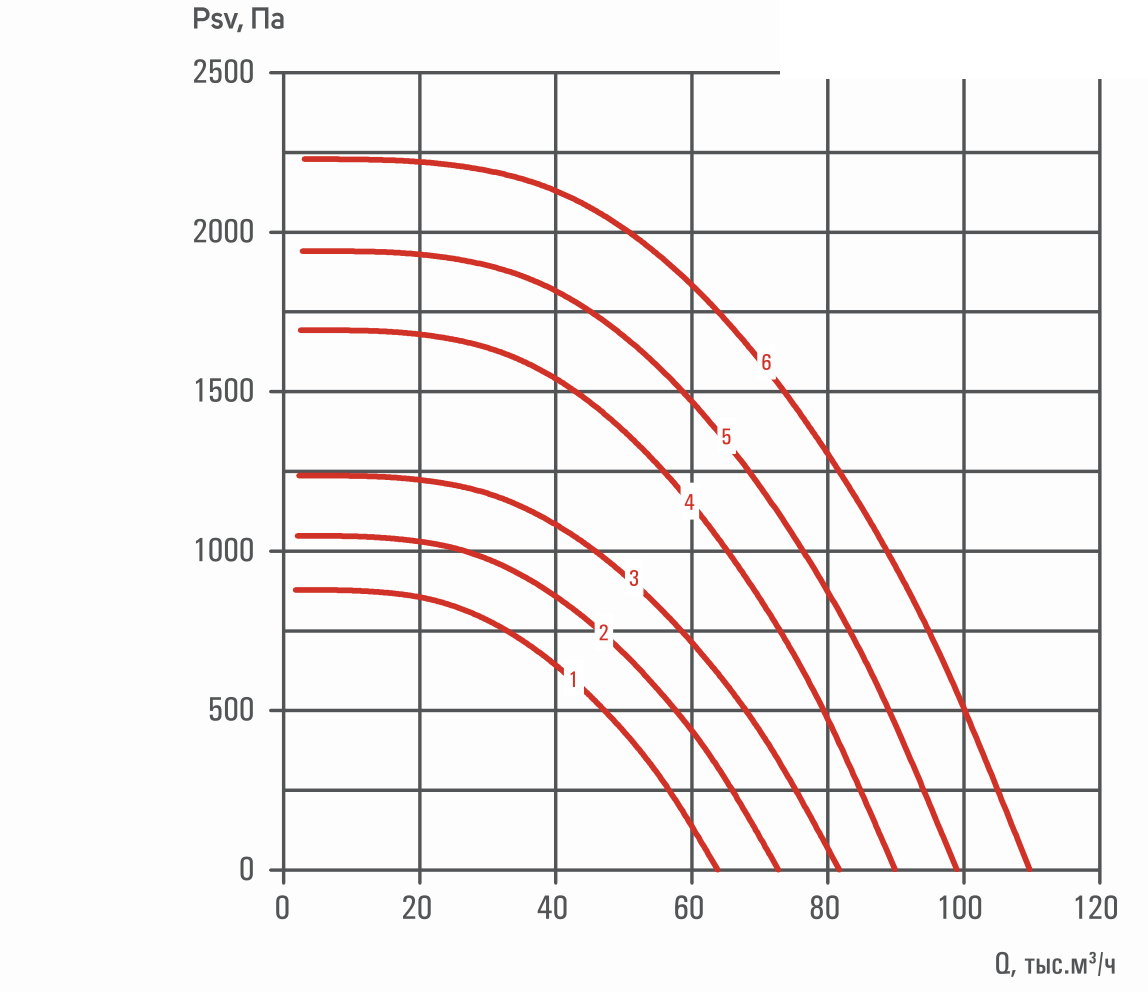

Аэродинамическая характеристика 12,5
Мощность электродвигателя, кВт11–45
Уровень звуковой мощности Lw, дБА88–99
Масса, кг639,0–946,0
Монтажный стаканМонСт-1680

Цена по запросу
