AIRS ВПА-С

Вентиляторы радиальные пристенные AIRS ВПА-С со спиральным корпусом — для общеобменной вентиляции. 14 типоразмеров (2,25–10,0). Режимы ДУ/ДУВ/Вз — маркировка производителя ВРП-С.

ОписаниеГабаритыАэродинамика

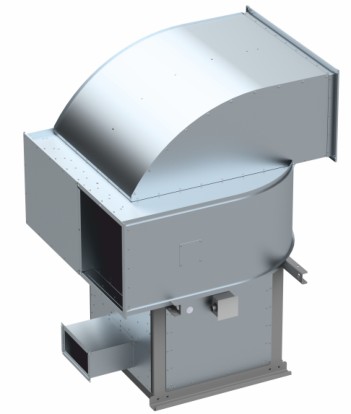

Вентиляторы радиальные пристенные со спиральным корпусом серии AIRS ВПА-С предназначены для применения в системах общеобменной вентиляции и воздушного отопления.

Исполнения ДУ / ДУВ / Вз поставляются под маркировкой производителя — ВРП-С ДУ / ДУВ / Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Спиральный корпус с уменьшенным выходным патрубком обеспечивает повышенную скорость потока на выходе.

Выпускаются в вариантах исполнения: Н; К1; К2; Ж; ЖК1.

Климатическое исполнение: У, УХЛ, Т, 1-я категория размещения по ГОСТ 15150-69. Температура окружающей среды от −45…+40 °C (У) до −60…+40 °C (УХЛ) и −10…+50 °C (Т).

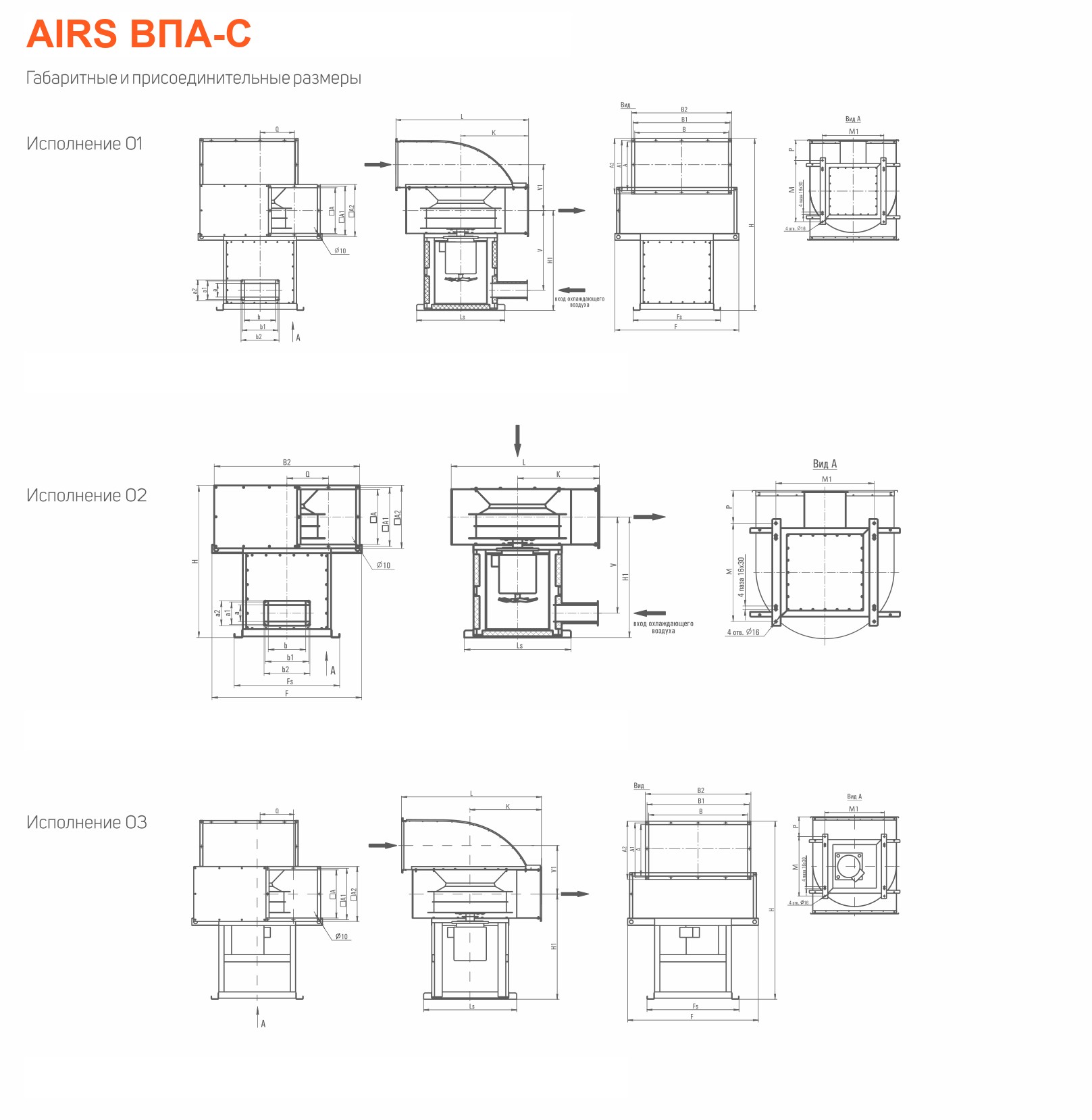

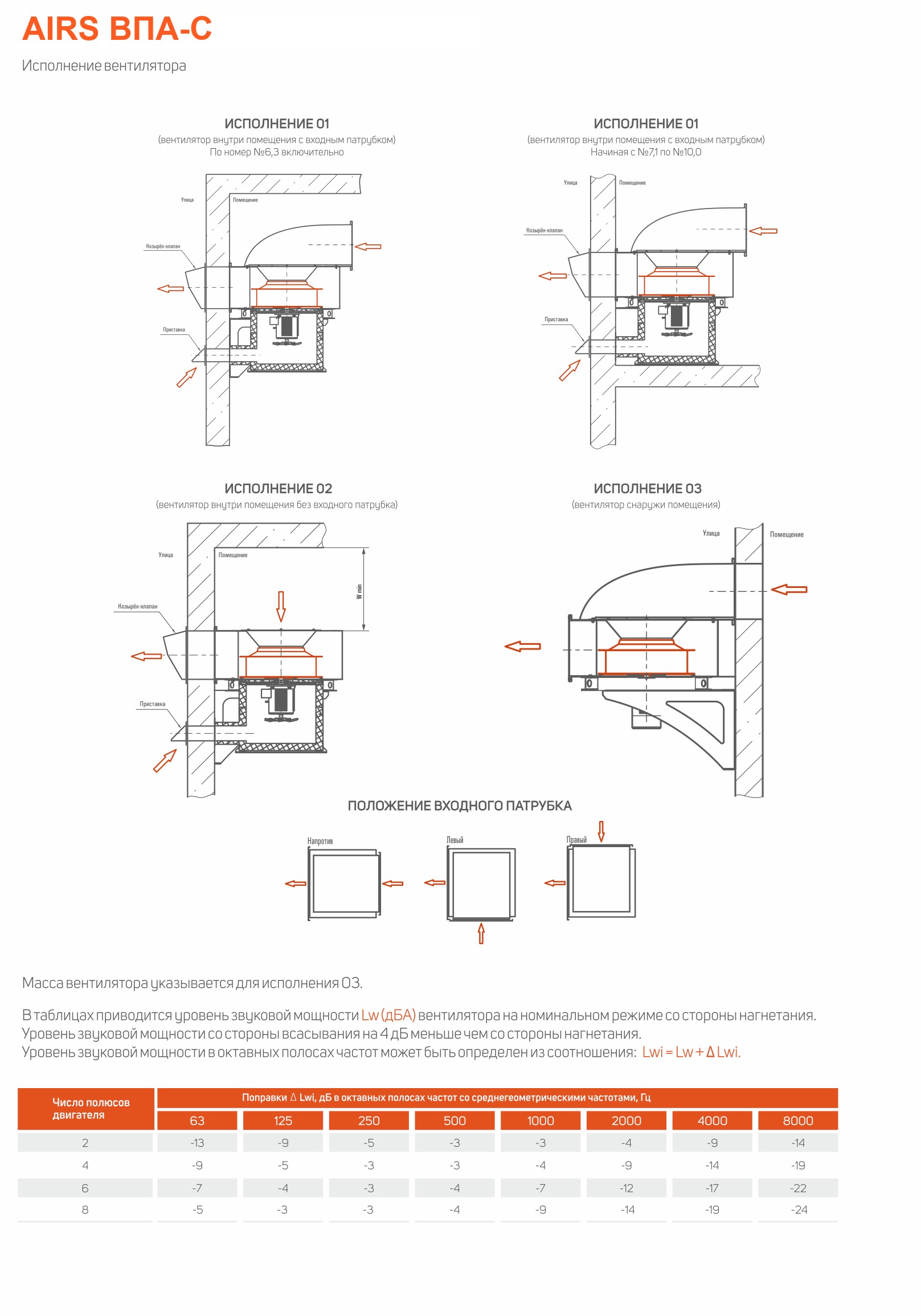

Модификации корпуса: 01 — с входным патрубком и термоизолированным кожухом; 02 — только термоизолированный кожух; 03 — только входной патрубок. Для вентиляторов до №6,3 включительно возможно крепление к стене на кронштейнах (заказываются отдельно).

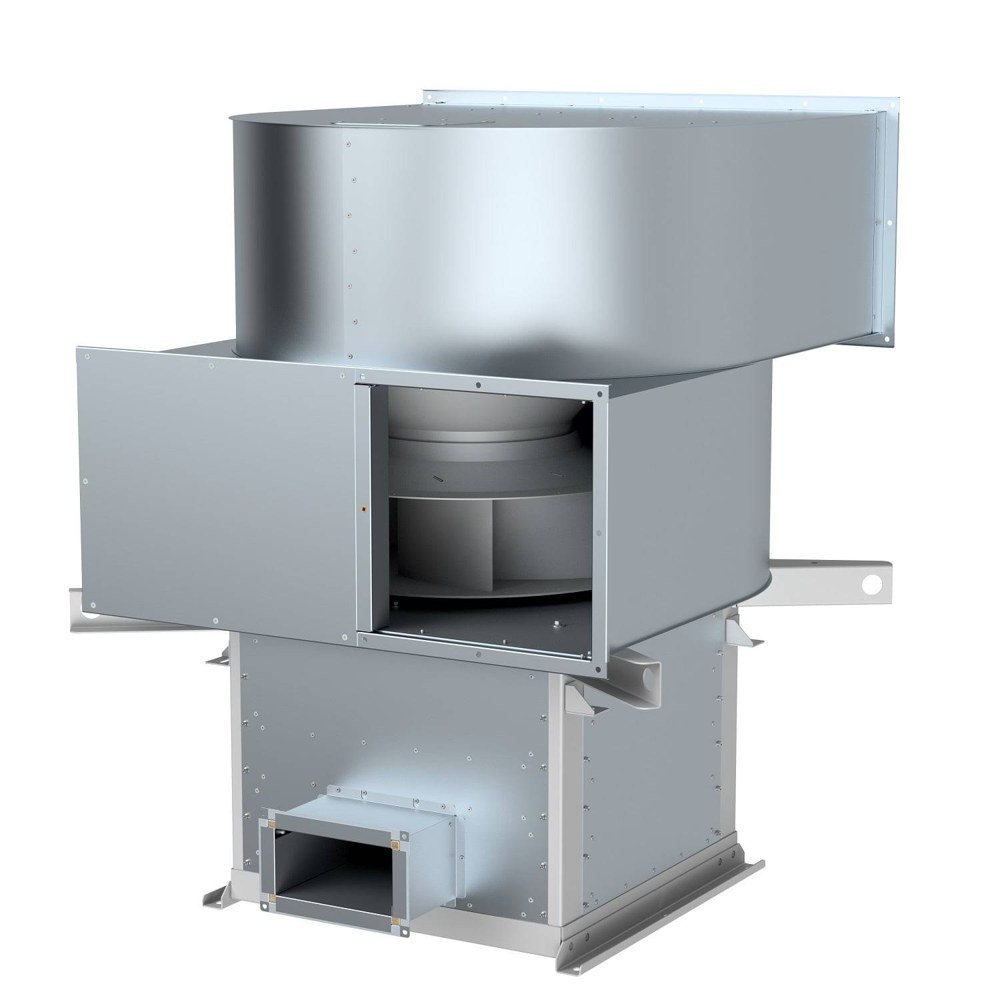

Вентилятор состоит из

сварного спирального корпуса;
входного и выходного патрубка;
защитного теплоизолированного кожуха (исполнение 01 и 02);
рабочего колеса с назад загнутыми листовыми лопатками;
асинхронного двигателя.

Пример обозначения при заказе

AIRS ВПА-С-7,1-А-К1-05,50/4-01Пр-У1

ВПА-С — тип вентилятора (радиальный пристенный, спиральный корпус)
7,1 — номер вентилятора, диаметр рабочего колеса, дм
А — вариант исполнения рабочего колеса (А, Б, В)
К1 — вариант исполнения (коррозионностойкое и др.)
05,50/4 — мощность электродвигателя, кВт / число полюсов
01Пр — модификация корпуса и расположение входного патрубка (Напротив/Лев/Пр)
У1 — климатическое исполнение и категория размещения

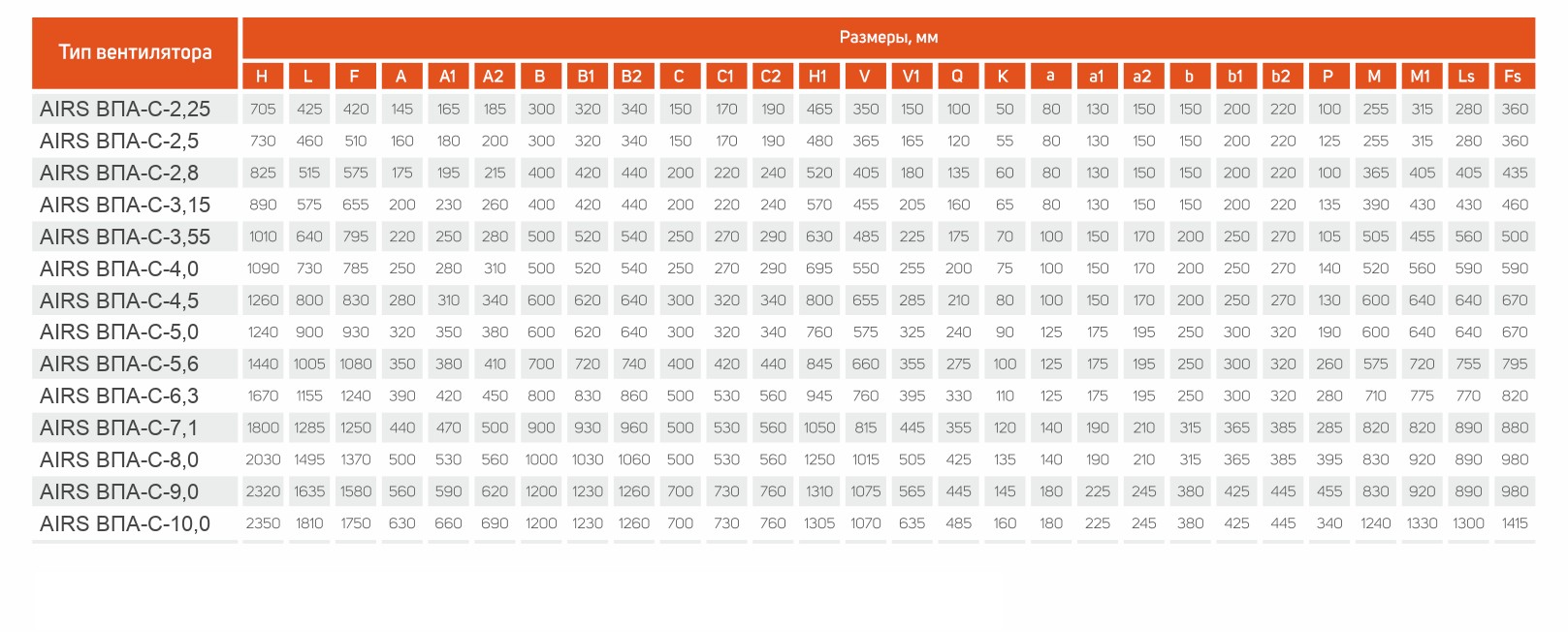

Тип вентилятора	H	L	F	A	B	H1
ВПА-С-2,25	705	425	420	145	300	465
ВПА-С-2,5	730	460	510	160	300	480
ВПА-С-2,8	825	515	575	175	400	520
ВПА-С-3,15	890	575	655	200	400	570
ВПА-С-3,55	1010	640	795	220	500	630
ВПА-С-4,0	1090	730	785	250	500	695
ВПА-С-4,5	1260	800	830	280	600	800
ВПА-С-5,0	1240	900	930	320	600	760
ВПА-С-5,6	1440	1005	1080	350	700	845
ВПА-С-6,3	1670	1155	1240	390	800	945
ВПА-С-7,1	1800	1285	1250	440	900	1050
ВПА-С-8,0	2030	1495	1370	500	1000	1250
ВПА-С-9,0	2320	1635	1580	560	1200	1310
ВПА-С-10,0	2350	1810	1750	630	1200	1305

Типоразмер 2,25

Мощность электродвигателя, кВт	0,18–0,25
Уровень звуковой мощности L_w, дБА	72–76
Масса (исполнение О3), кг	32,2
Патрубок-вставка	П-200

Типоразмер 2,5

Мощность электродвигателя, кВт	0,25–0,55
Уровень звуковой мощности L_w, дБА	77–79
Масса (исполнение О3), кг	35,5
Патрубок-вставка	П-200

Типоразмер 2,8

Мощность электродвигателя, кВт	0,37–1,1
Уровень звуковой мощности L_w, дБА	79–84
Масса (исполнение О3), кг	38,5–41,5
Патрубок-вставка	П-200

Типоразмер 3,15

Мощность электродвигателя, кВт	0,12–1,5
Уровень звуковой мощности L_w, дБА	67–85
Масса (исполнение О3), кг	62,8–65,8
Патрубок-вставка	П-200

Типоразмер 3,55

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	68–90
Масса (исполнение О3), кг	77,8–90,8
Патрубок-вставка	П-200

Типоразмер 4,0

Мощность электродвигателя, кВт	0,25–5,5
Уровень звуковой мощности L_w, дБА	72–93
Масса (исполнение О3), кг	86,8–111,8
Патрубок-вставка	П-200

Типоразмер 4,5

Мощность электродвигателя, кВт	0,55–11
Уровень звуковой мощности L_w, дБА	77–97
Масса (исполнение О3), кг	106,7–167,7
Патрубок-вставка	П-200

Типоразмер 5,0

Мощность электродвигателя, кВт	0,25–2,2
Уровень звуковой мощности L_w, дБА	70–83
Масса (исполнение О3), кг	123,5–133,5
Патрубок-вставка	П-400

Типоразмер 5,6

Мощность электродвигателя, кВт	0,37–4
Уровень звуковой мощности L_w, дБА	73–86
Масса (исполнение О3), кг	172,6–194,6
Патрубок-вставка	П-400

Типоразмер 6,3

Мощность электродвигателя, кВт	0,75–7,5
Уровень звуковой мощности L_w, дБА	75–89
Масса (исполнение О3), кг	208,7–281,7
Патрубок-вставка	П-400

Типоразмер 7,1

Мощность электродвигателя, кВт	1,1–11
Уровень звуковой мощности L_w, дБА	76–92
Масса (исполнение О3), кг	254,6–325,6
Патрубок-вставка	П-400

Типоразмер 8,0

Мощность электродвигателя, кВт	2,2–18,5
Уровень звуковой мощности L_w, дБА	79–95
Масса (исполнение О3), кг	348,4–494,4
Патрубок-вставка	П-400

Типоразмер 9,0

Мощность электродвигателя, кВт	5,5–37
Уровень звуковой мощности L_w, дБА	86–99
Масса (исполнение О3), кг	418,7–626,7
Патрубок-вставка	П-400

Типоразмер 10,0

Мощность электродвигателя, кВт	4–18,5
Уровень звуковой мощности L_w, дБА	82–93
Масса (исполнение О3), кг	598,0–724,0
Патрубок-вставка	П-400

Цена по запросу

Бренд Вентар-С
