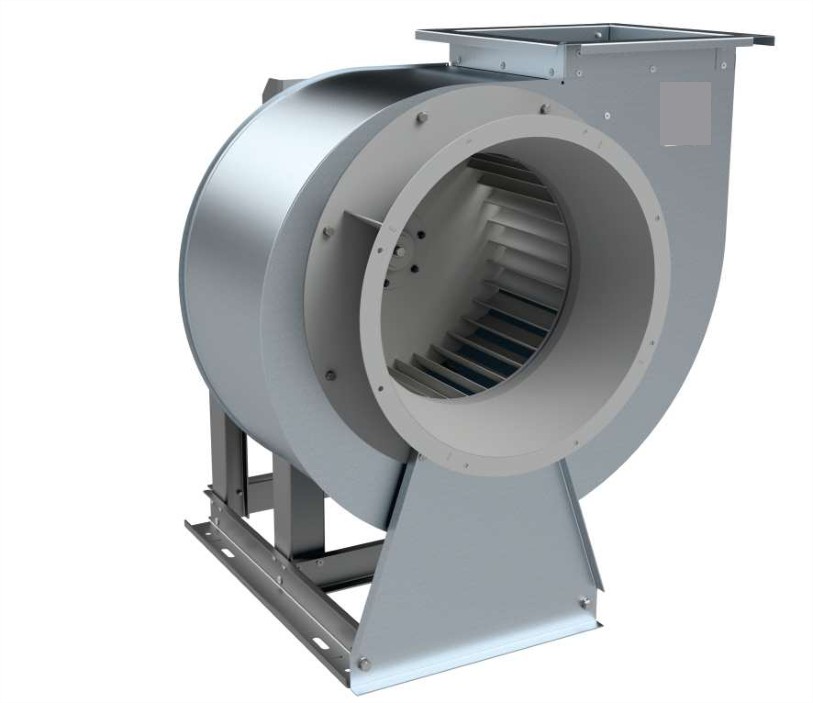

AIRS AVC-280-46

Скачать документацию / 2 203 Кб

Вентиляторы радиальные со спиральным корпусом AIRS AVC-280-46 — для систем общеобменной и противодымной вентиляции. 13 типоразмеров (2,0–8,0), исполнения Н/К1/К2/Вз/Вз2, мощность электродвигателей 0,18–45 кВт.
  • БрендВентар-С
Вентиляторы радиальные со спиральным корпусом серии AIRS AVC-280-46 предназначены для применения в системах общеобменной и противодымной вентиляции.
Режимы работы: общеобменная вентиляция (ОВ), дымоудаление (ДУ) и совмещённый режим (ДУВ). Комплектация электродвигателями для вариантов ДУ, ДУВ и ОВ одинакова. Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.
Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц.

Вентилятор состоит из

  • спирального корпуса;
  • опорной рамы;
  • рабочего колеса (32 вперёд загнутые листовые лопатки);
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS AVC-280-46-2,25-ДУ400-К2-03,00/2-ЛевО-ТШК-У2
  • AVC-280-46 — тип вентилятора (радиальный со спиральным корпусом)
  • 2,25 — номер вентилятора, диаметр рабочего колеса, дм
  • ДУ400 — режим работы, температура перемещаемой среды
  • К2 — вариант исполнения (Н, К1, К2, Вз, Вз2, ВзК1, ВзК2, Вз2К1, Вз2К2, Ж, ЖК1)
  • 03,00/2 — мощность электродвигателя, кВт / число полюсов
  • ЛевО — направление вращения и угол поворота корпуса
  • ТШК — исполнение корпуса (теплошумоизолированное)
  • У2 — климатическое исполнение и категория размещения

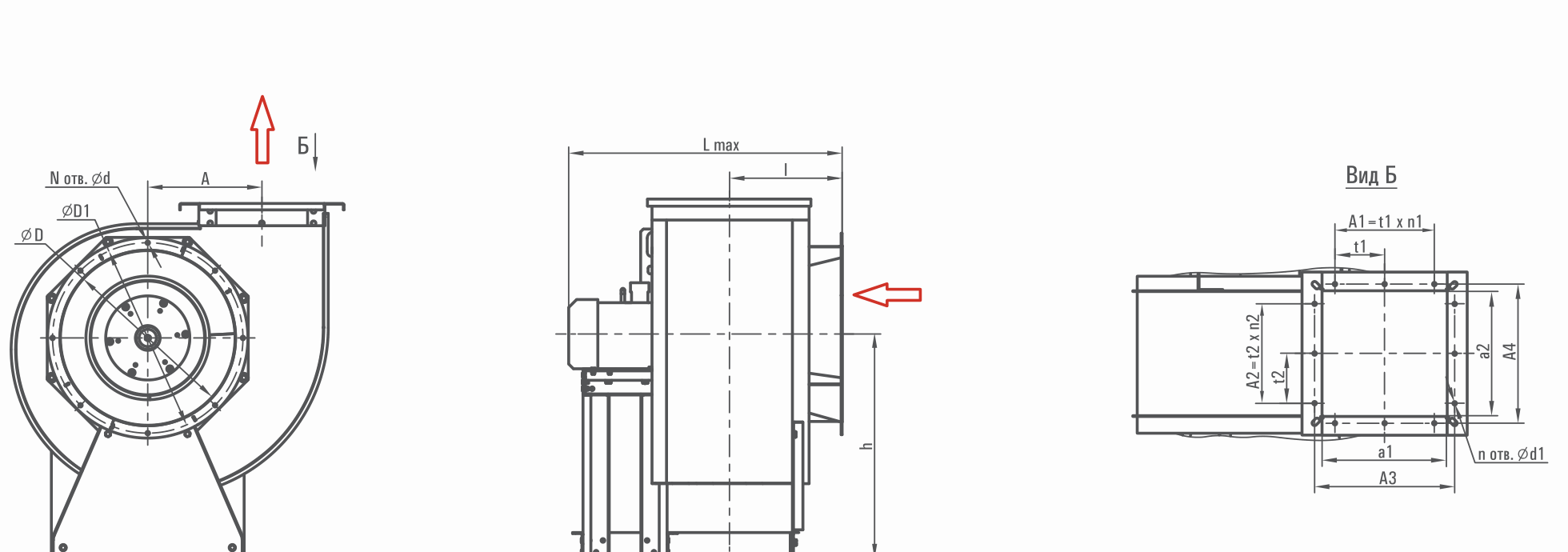

Габаритные размеры AIRS AVC-280-46
Тип вентилятораLmaxhlADD1Nd1
AVC-280-46-2,047625612113020022047
AVC-280-46-2,2552128813014722524547
AVC-280-46-2,556832013916325027047
AVC-280-46-2,859936014918228031087
AVC-280-46-3,1565541021220531534587
AVC-280-46-3,5572645022623135538587
AVC-280-46-4,083452024226040044087
AVC-280-46-4,599257625929445049087
AVC-280-46-5,01038650275325500540127
AVC-280-46-5,611267202983645606001210
AVC-280-46-6,312747203224106306701610
AVC-280-46-7,113638003504617107501610
AVC-280-46-8,014739053825198008401610
Вентиляторы могут устанавливаться на виброизоляторы. Тип и количество виброизоляторов указаны в таблицах комплектации для каждого типоразмера.
Типоразмер 2,0

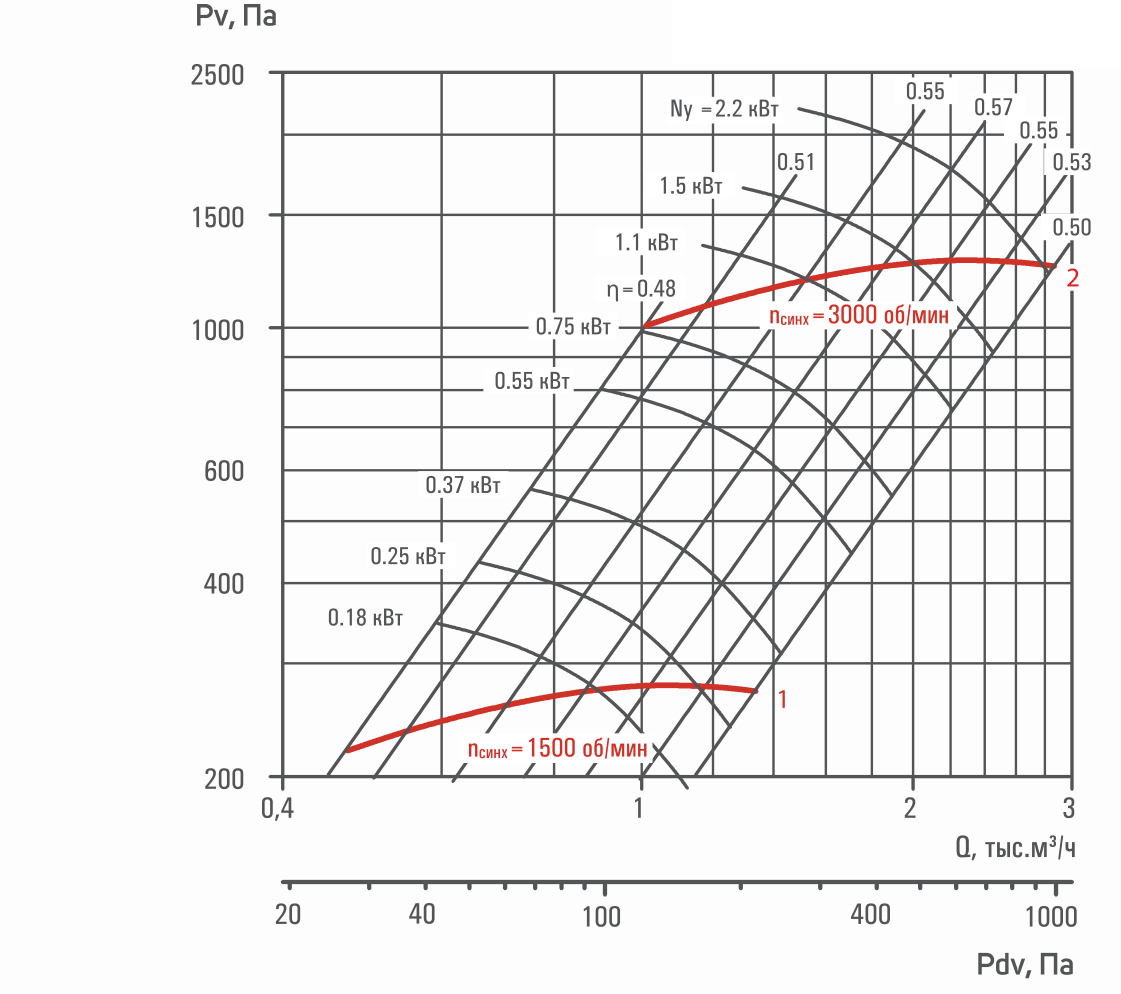

Аэродинамическая характеристика 2,0
Мощность электродвигателя, кВт0,18–22
Уровень звуковой мощности Lw, дБА76–93
Масса, кг15,4–25,9
ВиброизоляторыДО-38/4
Типоразмер 2,25

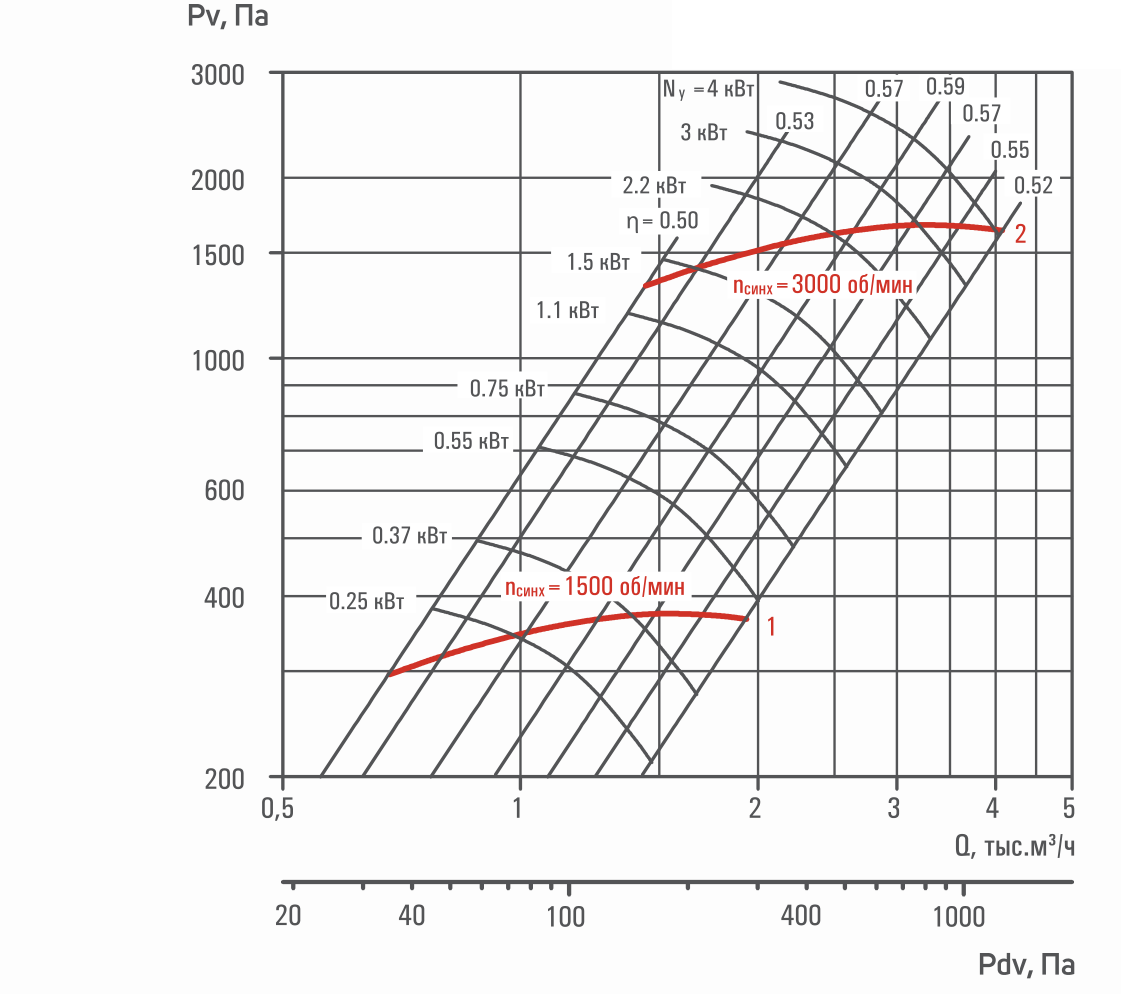

Аэродинамическая характеристика 2,25
Мощность электродвигателя, кВт0,25–4
Уровень звуковой мощности Lw, дБА80–97
Масса, кг19,1–40,0
ВиброизоляторыДО-38/4
Типоразмер 2,5

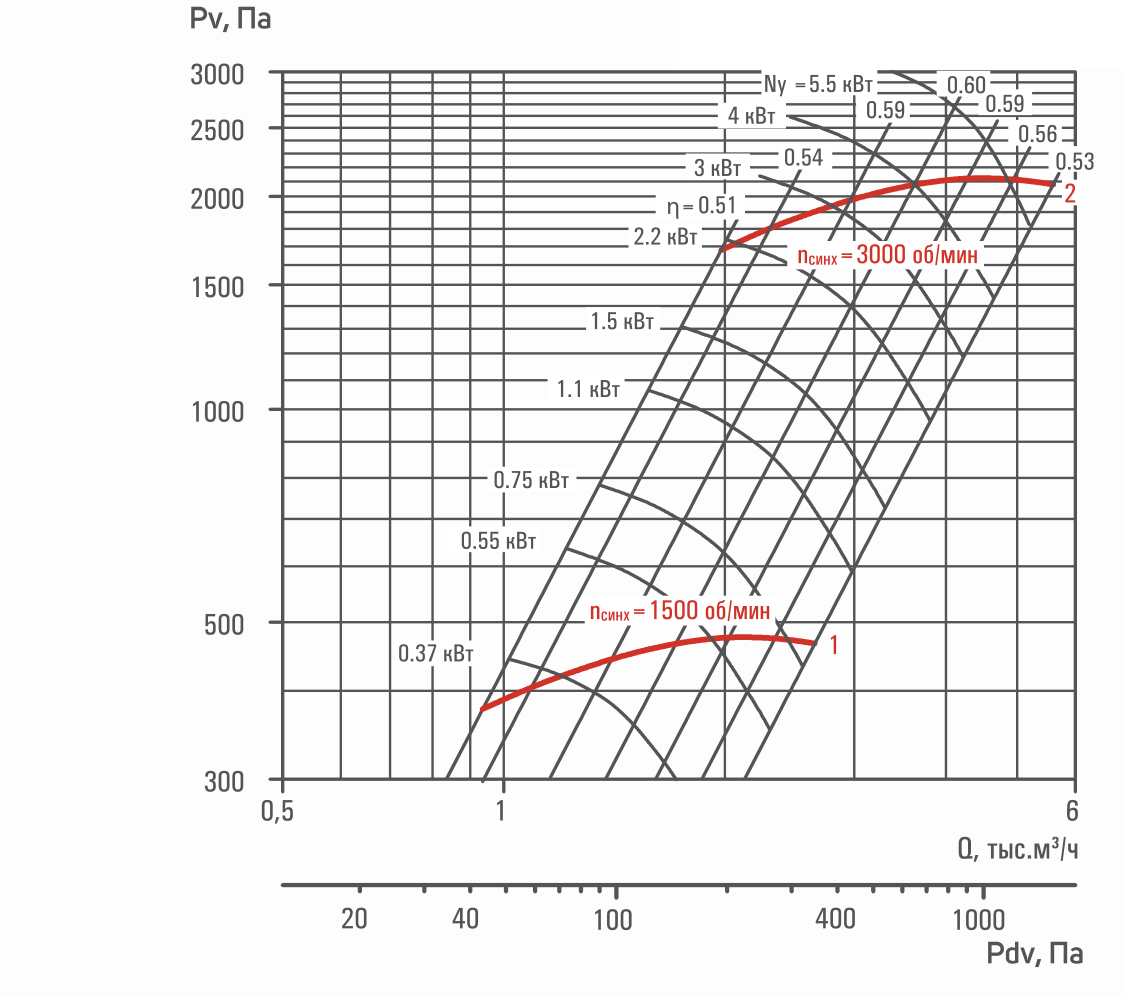

Аэродинамическая характеристика 2,5
Мощность электродвигателя, кВт0,37–5,5
Уровень звуковой мощности Lw, дБА83–100
Масса, кг21,2–46,7
ВиброизоляторыДО-38/4
Типоразмер 2,8

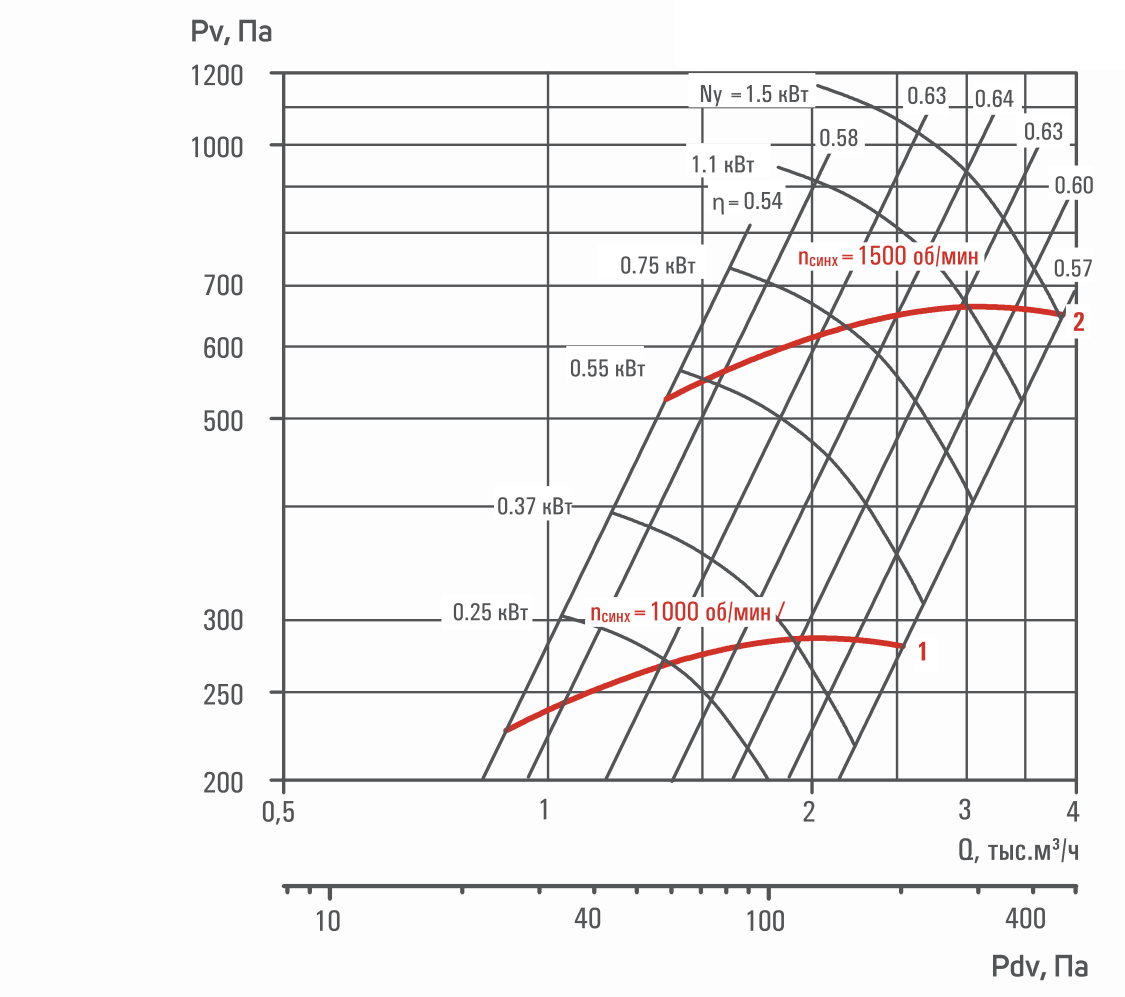

Аэродинамическая характеристика 2,8
Мощность электродвигателя, кВт0,25–1,5
Уровень звуковой мощности Lw, дБА79–88
Масса, кг36,6–43,8
ВиброизоляторыДО-38/4
Типоразмер 3,15

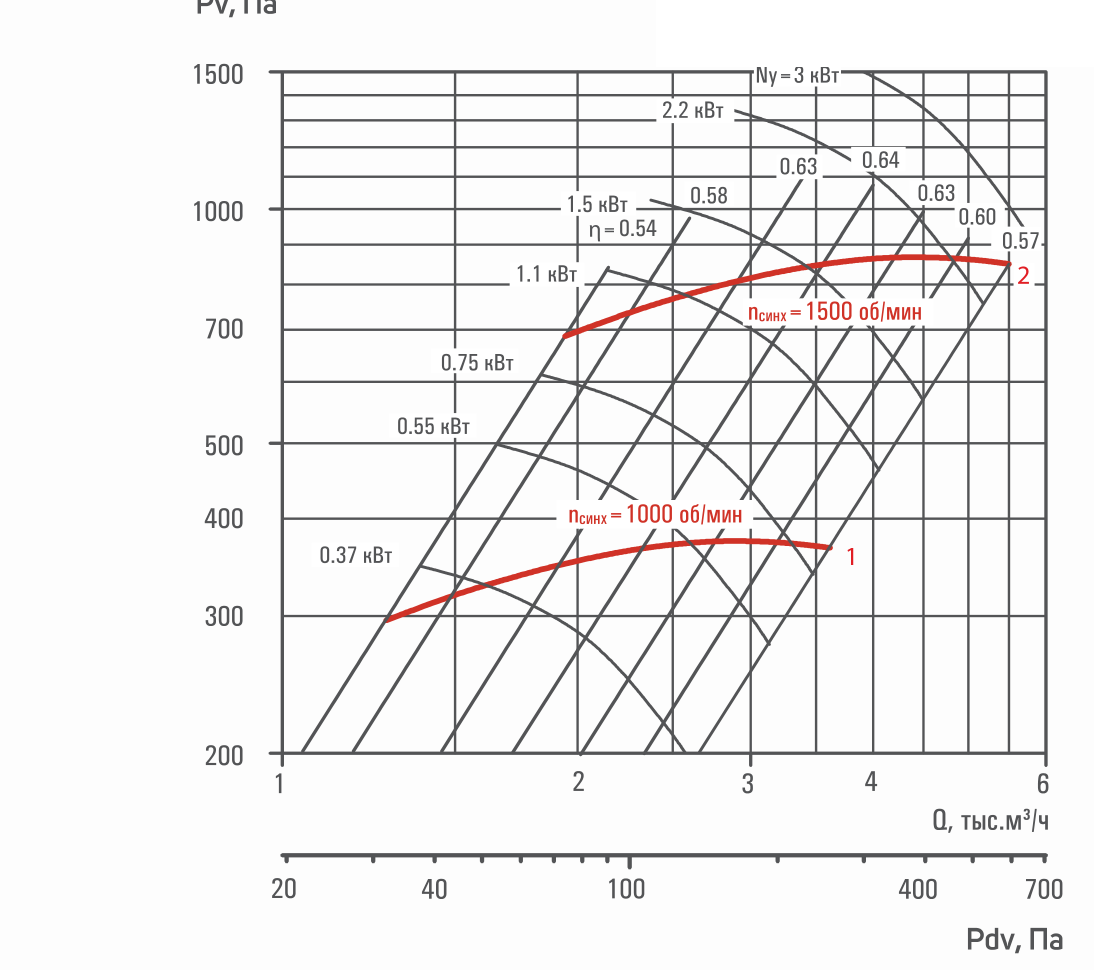

Аэродинамическая характеристика 3,15
Мощность электродвигателя, кВт0,37–3
Уровень звуковой мощности Lw, дБА83–92
Масса, кг40,8–57,1
ВиброизоляторыДО-38/4
Типоразмер 3,55

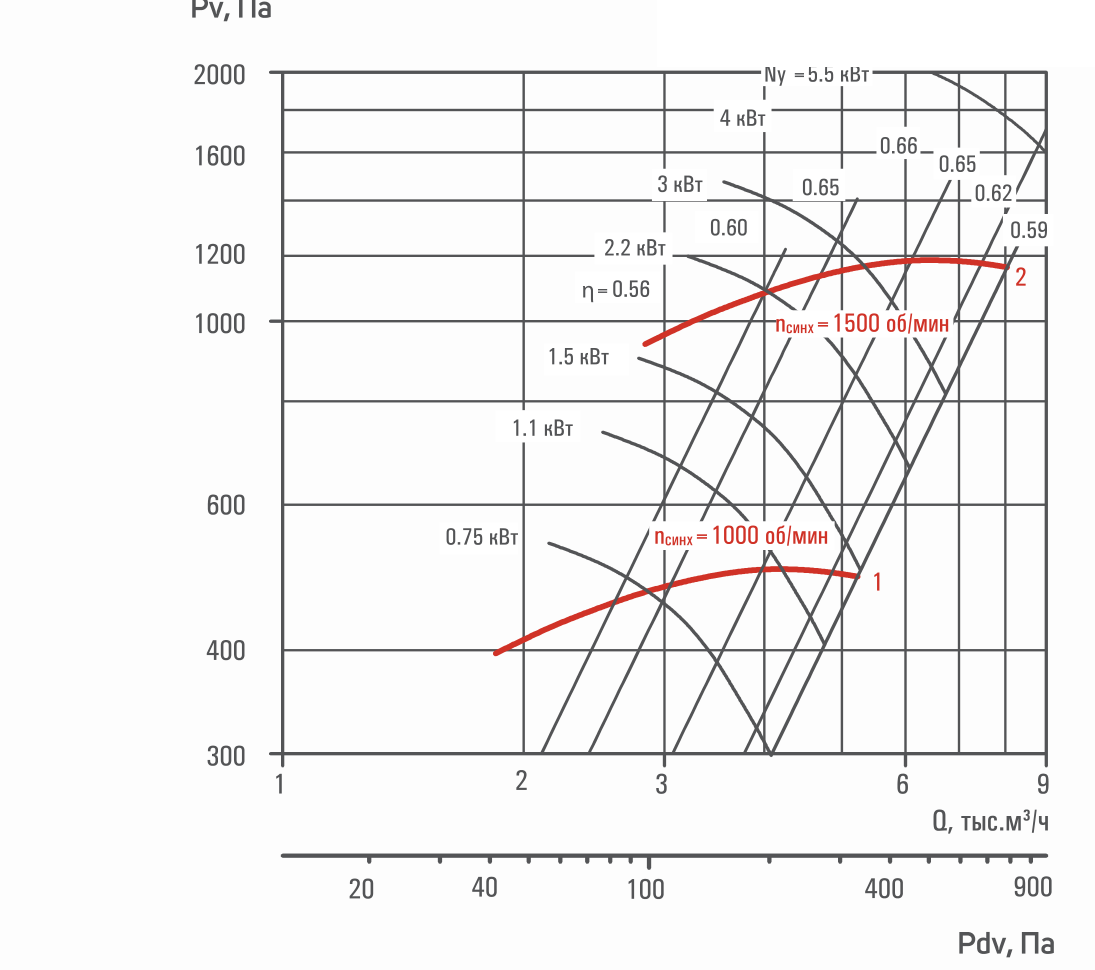

Аэродинамическая характеристика 3,55
Мощность электродвигателя, кВт0,75–5,5
Уровень звуковой мощности Lw, дБА87–96
Масса, кг51,1–83,9
ВиброизоляторыДО-38…ДО-39/4
Типоразмер 4,0

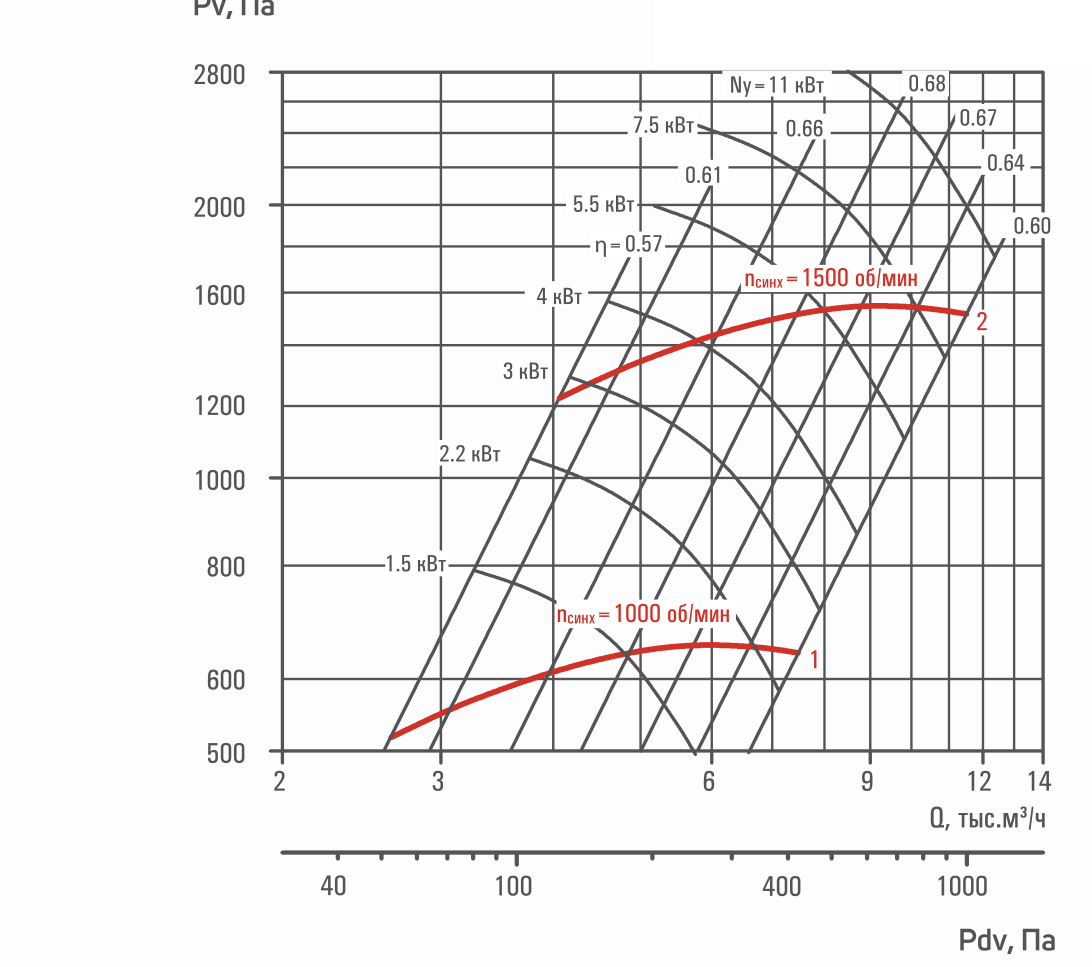

Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт1,5–11
Уровень звуковой мощности Lw, дБА87–96
Масса, кг67,0–128,1
ВиброизоляторыДО-39…ДО-40/4
Типоразмер 4,5

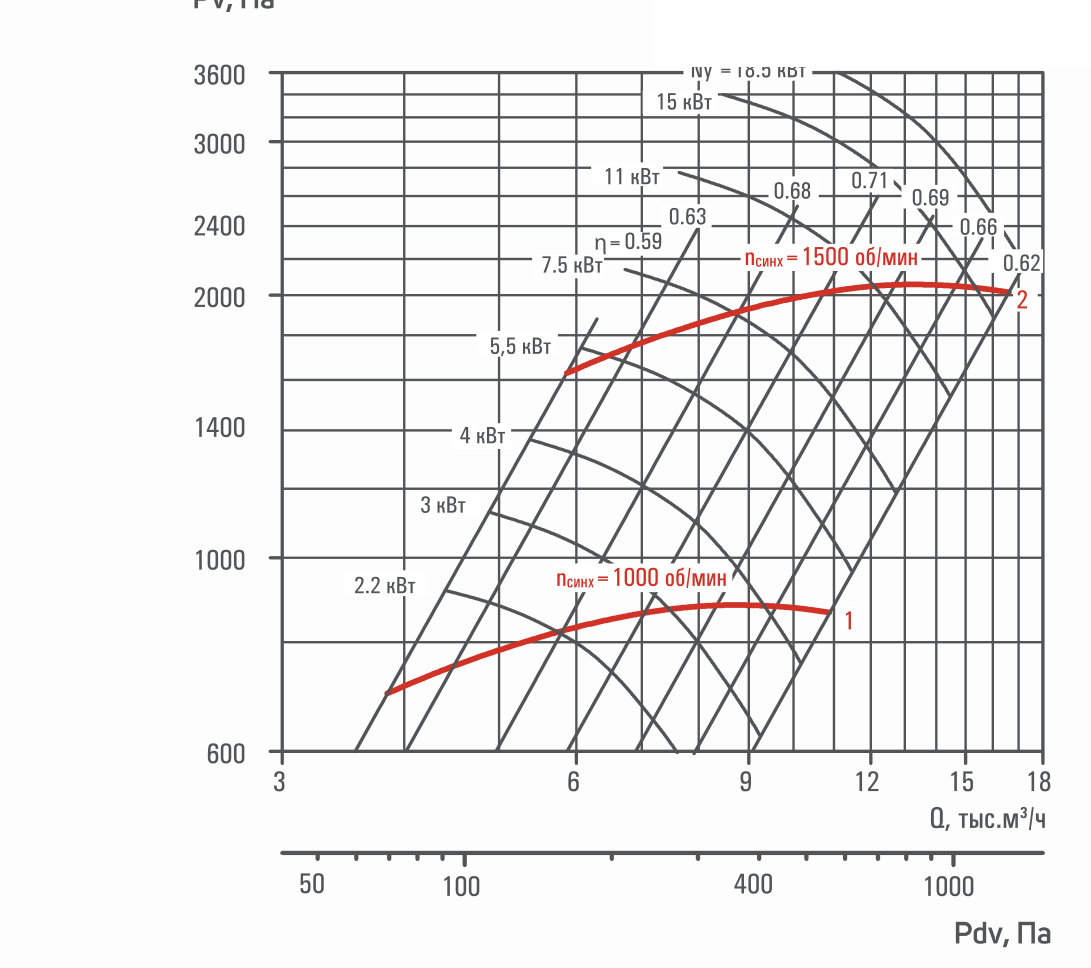

Аэродинамическая характеристика 4,5
Мощность электродвигателя, кВт2,2–15
Уровень звуковой мощности Lw, дБА91–103
Масса, кг104,0–202,0
ВиброизоляторыДО-39…ДО-41/4
Типоразмер 5,0

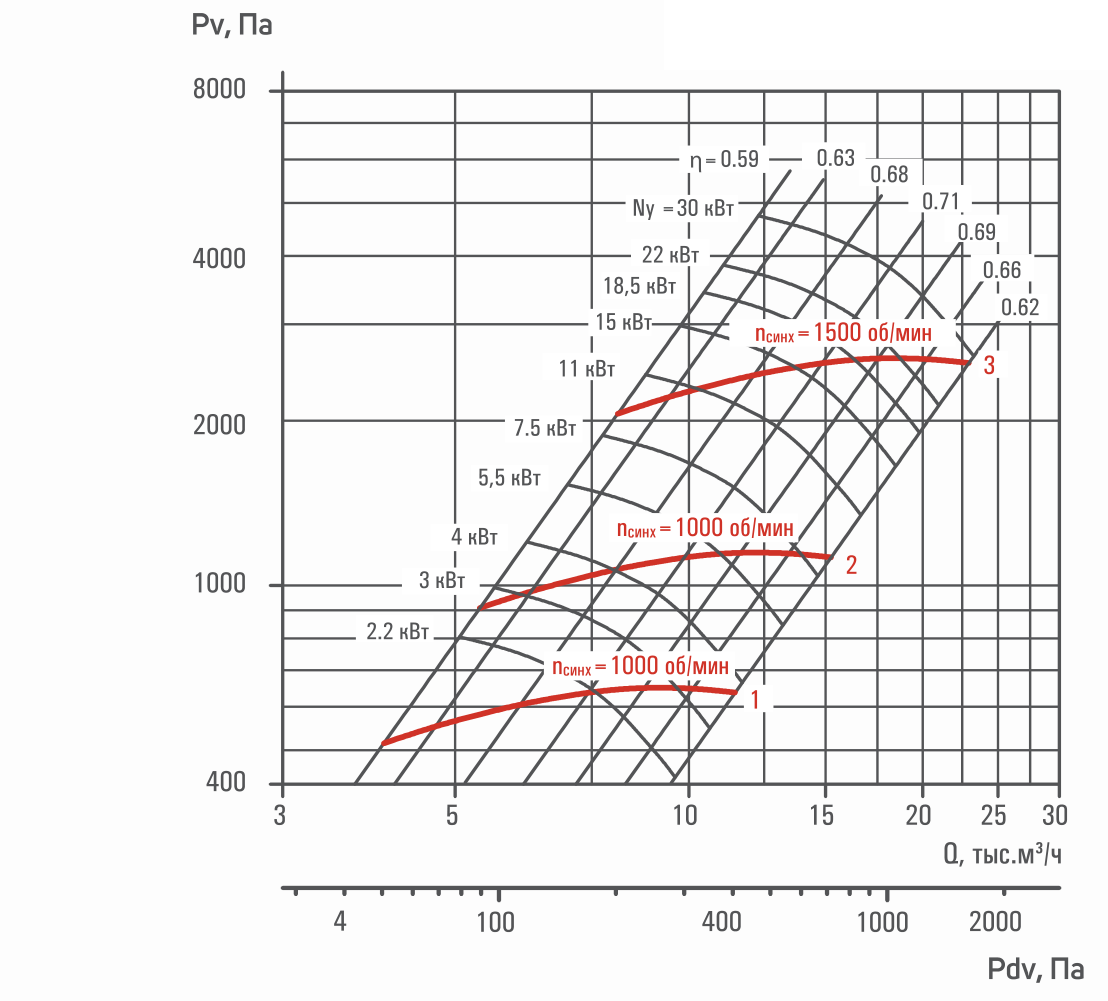

Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт2,2–22
Уровень звуковой мощности Lw, дБА86–106
Масса, кг136,9–258,4
ВиброизоляторыДО-40…ДО-41/4-5
Типоразмер 5,6

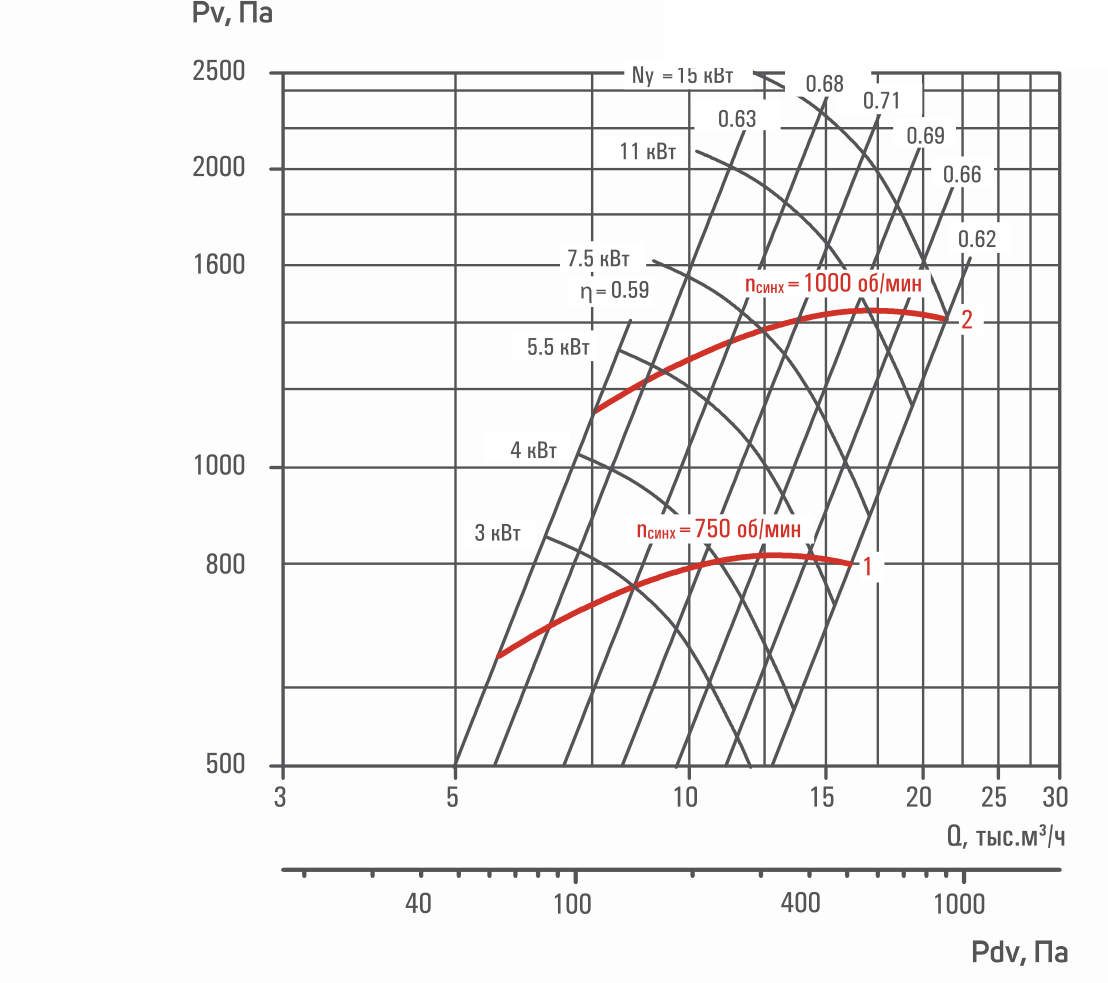

Аэродинамическая характеристика 5,6
Мощность электродвигателя, кВт4–15
Уровень звуковой мощности Lw, дБА89–99
Масса, кг172,4–251,8
ВиброизоляторыДО-41/4-5
Типоразмер 6,3

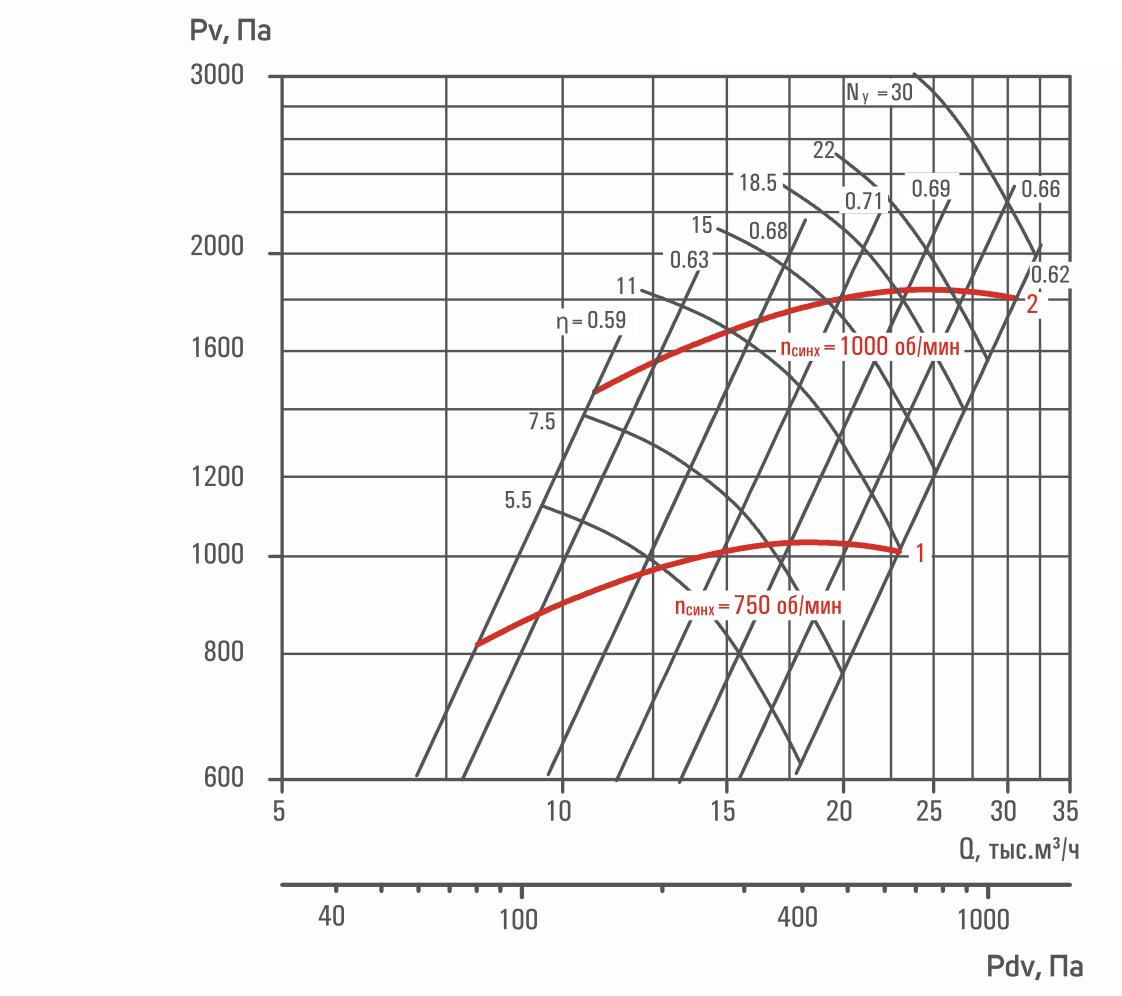

Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт5,5–30
Уровень звуковой мощности Lw, дБА93–103
Масса, кг208,0–375,0
ВиброизоляторыДО-41…ДО-42/4-5
Типоразмер 7,1

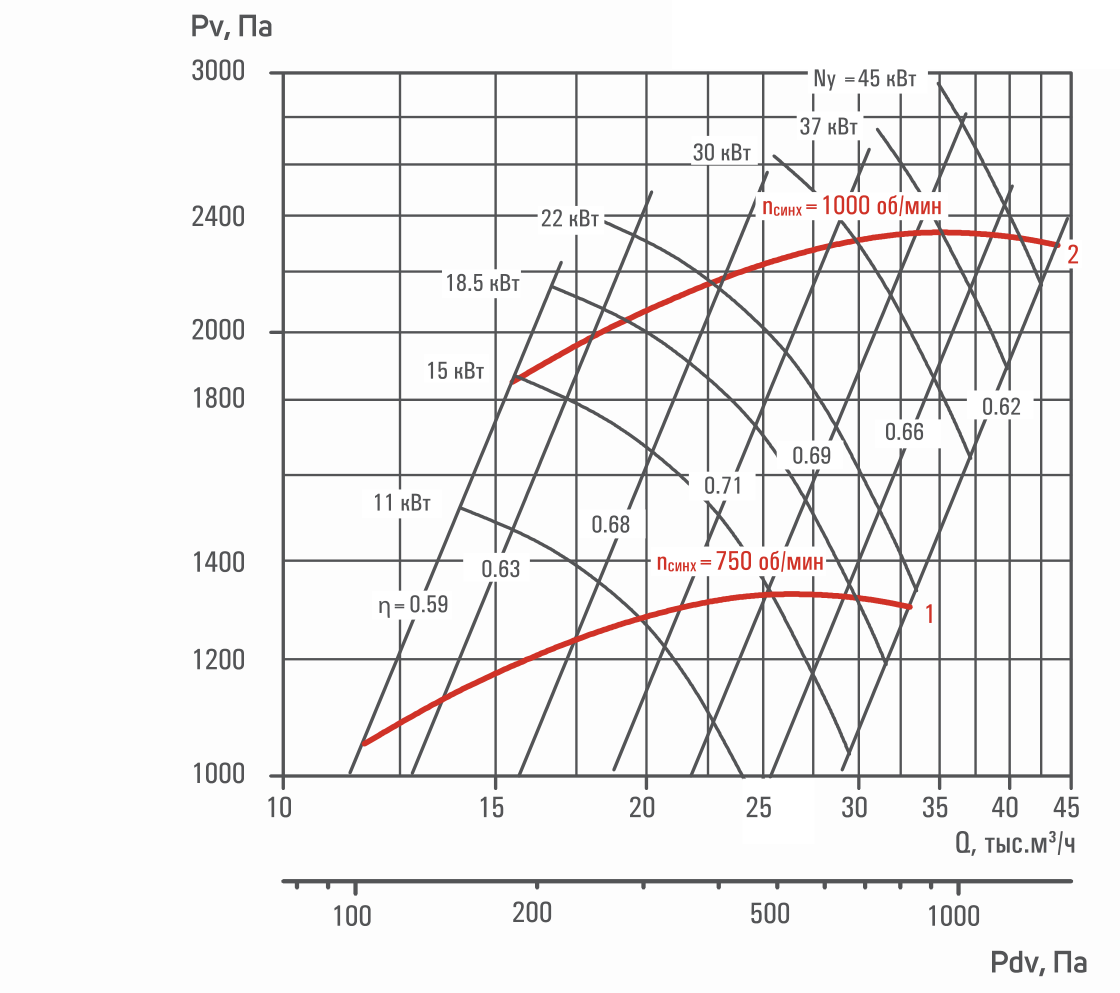

Аэродинамическая характеристика 7,1
Мощность электродвигателя, кВт11–37
Уровень звуковой мощности Lw, дБА99–106
Масса, кг311,0–466,0
ВиброизоляторыДО-42/4-5
Типоразмер 8,0

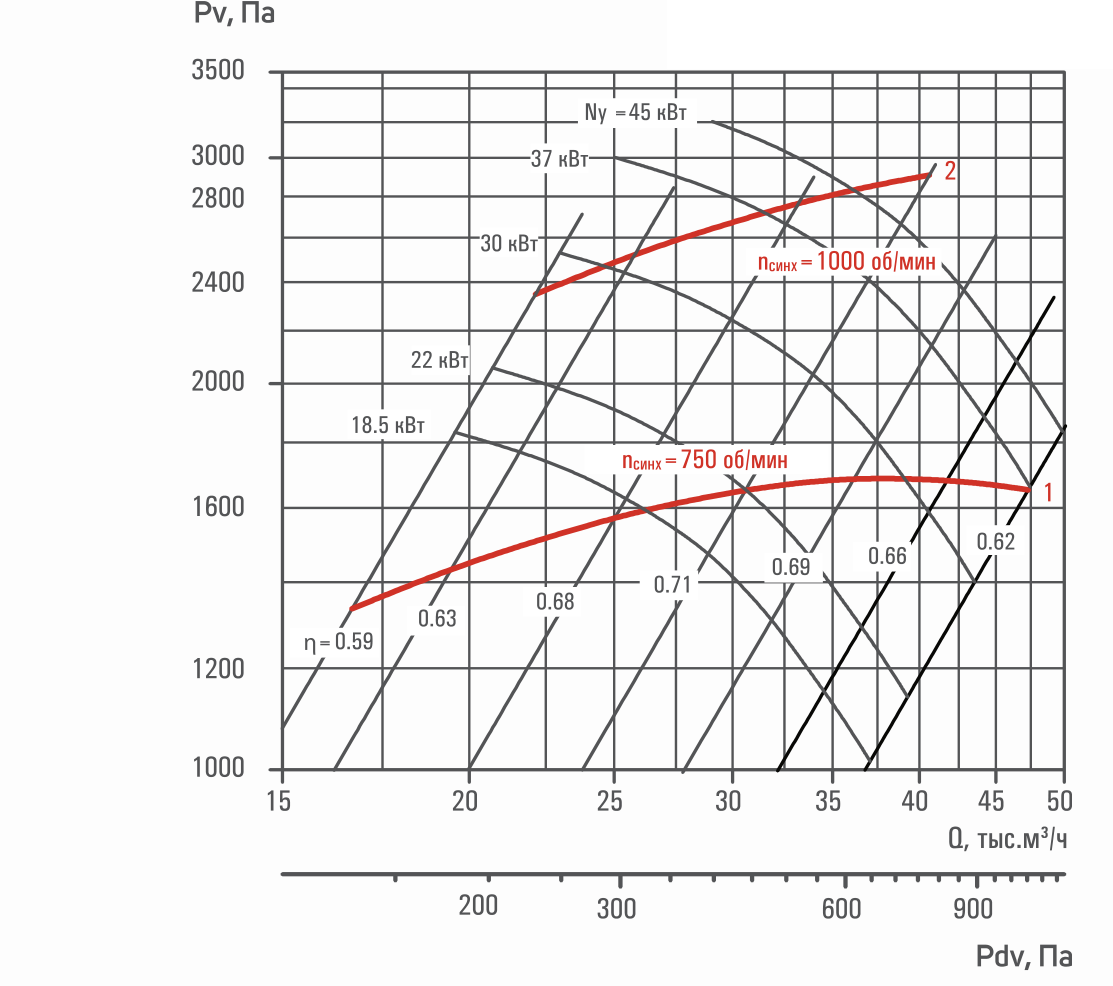

Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт15–45
Уровень звуковой мощности Lw, дБА103–110
Масса, кг407,0–667,0
ВиброизоляторыДО-42…ДО-43/5-6
