AIRS AVC-80-70

Вентиляторы радиальные со спиральным корпусом AIRS AVC-80-70 — для систем общеобменной и противодымной вентиляции. 15 типоразмеров (2,5–12,5), исполнения Н/К1/К2/Вз/Вз2, мощность электродвигателей 0,12–55 кВт.

БрендВентар-С

ОписаниеГабаритыАэродинамика

Вентиляторы радиальные со спиральным корпусом серии AIRS AVC-80-70 предназначены для применения в системах общеобменной и противодымной вентиляции.

Режимы работы: общеобменная вентиляция (ОВ), дымоудаление (ДУ) и совмещённый режим (ДУВ). Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц.

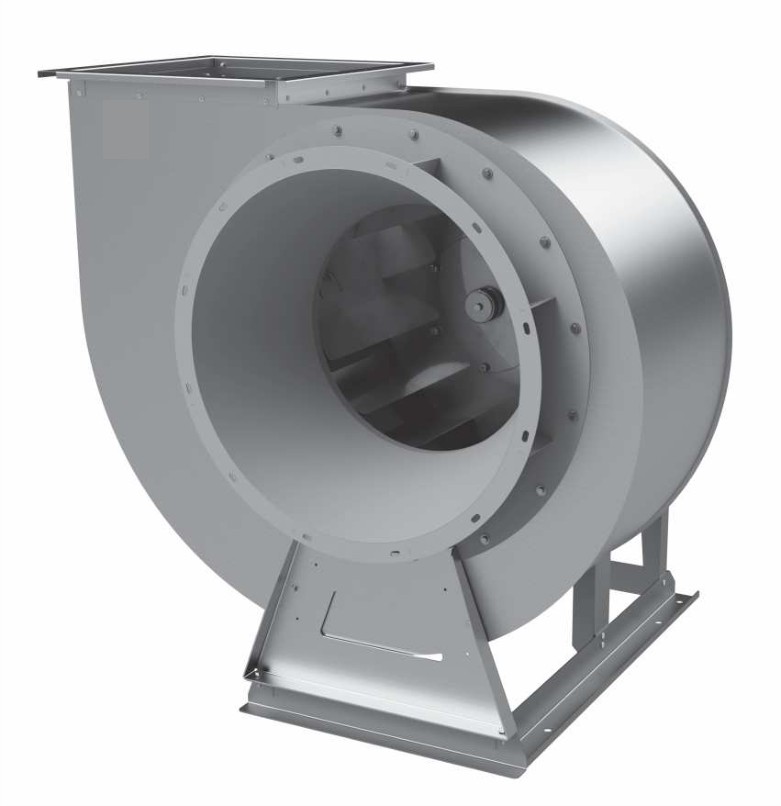

Вентилятор состоит из

спирального корпуса;
опорной рамы;
рабочего колеса (12 назад загнутых листовых лопаток);
асинхронного двигателя.

Пример обозначения при заказе

AIRS AVC-80-70-10,0-0,95Дн-ДУВ400-К1-07,50/8-Пр270-ТШК-У1

AVC-80-70 — тип вентилятора (радиальный со спиральным корпусом)
10,0 — номер вентилятора, диаметр рабочего колеса, дм
0,95Дн — относительный диаметр по концам рабочего колеса
ДУВ400 — режим работы (ОВ / ДУ / ДУВ), температура перемещаемой среды
К1 — вариант исполнения (Н, К1, К2, Вз, Вз2, ВзК1, ВзК2, Вз2К1, Вз2К2, Ж, ЖК1)
07,50/8 — мощность электродвигателя, кВт / число полюсов
Пр270 — направление и угол поворота корпуса (Пр/Лев; 0-315°)
ТШК — исполнение корпуса (теплошумоизолированное)
У1 — климатическое исполнение и категория размещения

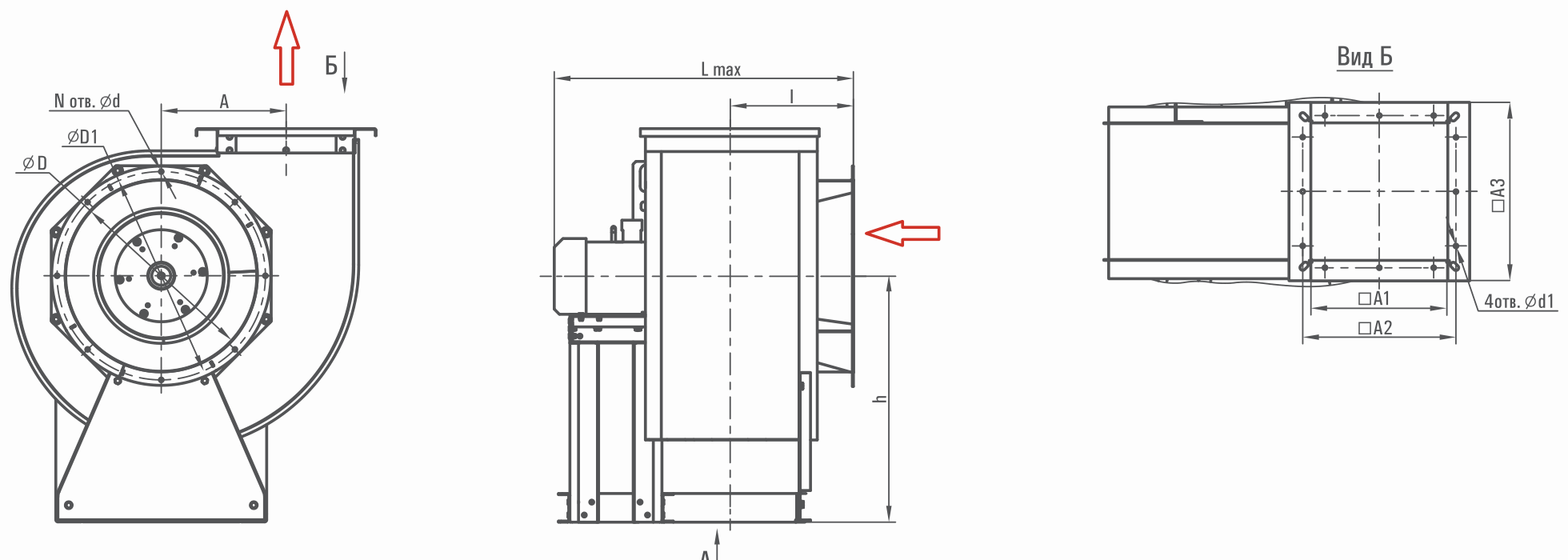

Тип вентилятора	Lmax	h	l	A	D	D1	N	d
AVC-80-70-2,5	620	320	140	165	250	270	8	7
AVC-80-70-2,8	640	360	150	185	280	300	8	7
AVC-80-70-3,15	725	410	210	205	315	345	8	10
AVC-80-70-3,55	810	455	230	230	355	385	8	10
AVC-80-70-4,0	925	520	240	265	400	440	8	10
AVC-80-70-4,5	1160	575	260	295	450	490	8	10
AVC-80-70-5,0	995	650	275	325	500	540	12	10
AVC-80-70-5,6	1050	690	300	365	560	600	12	10
AVC-80-70-6,3	1100	720	320	410	630	670	12	12
AVC-80-70-7,1	1355	800	350	465	710	750	16	12
AVC-80-70-8,0	1515	905	380	520	800	840	16	12
AVC-80-70-9,0	1635	1030	415	580	900	950	16	12
AVC-80-70-10,0	1660	1130	450	650	1000	1050	16	12
AVC-80-70-11,2	1845	1235	495	730	1120	1170	20	12
AVC-80-70-12,5	1940	1590	540	810	1250	1300	20	12

Вентиляторы могут устанавливаться на виброизоляторы. Тип и количество виброизоляторов указаны в таблицах комплектации для каждого типоразмера.

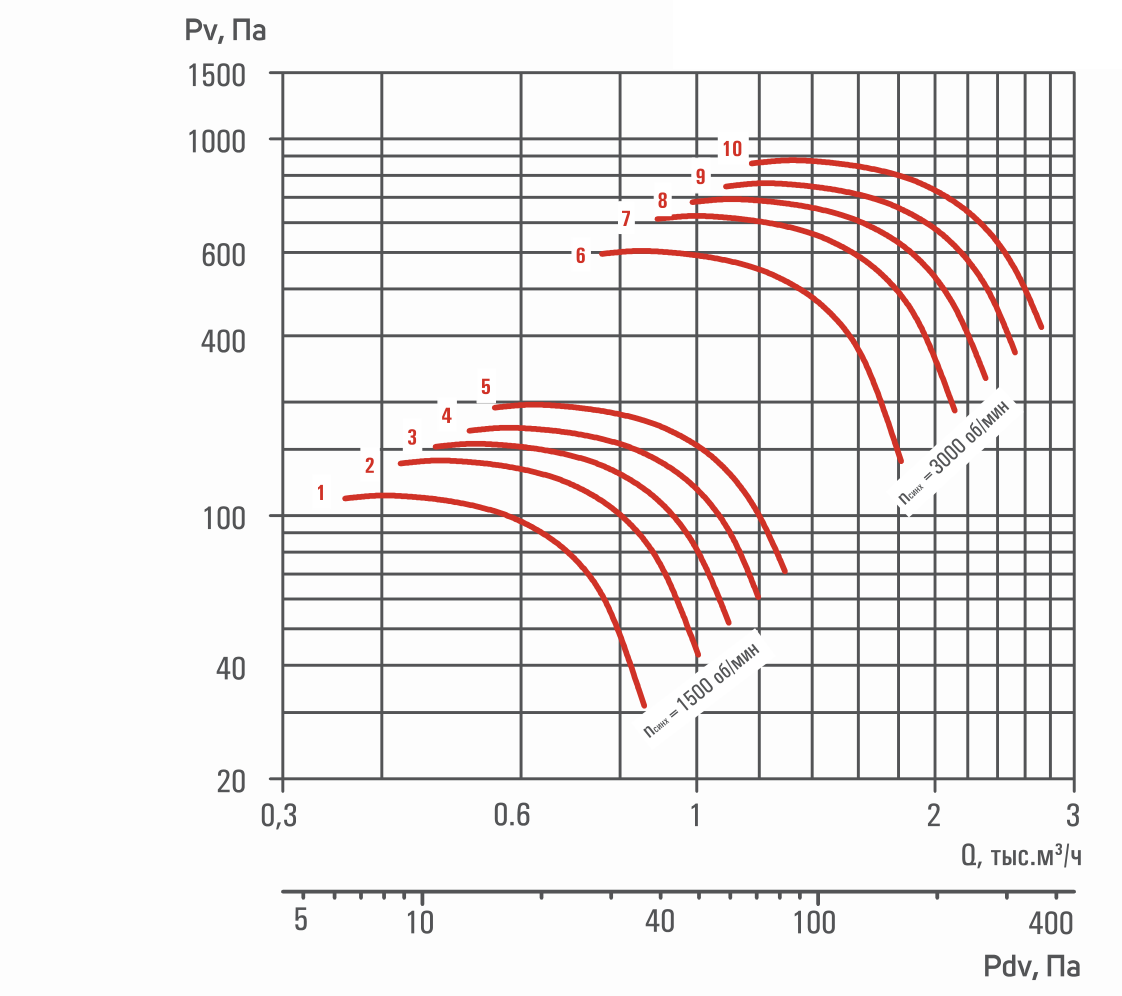

Типоразмер 2,5

Мощность электродвигателя, кВт	0,12–1,1
Уровень звуковой мощности L_w, дБА	65–90
Масса, кг	25,0–30,5
Виброизоляторы	ДО-38/4

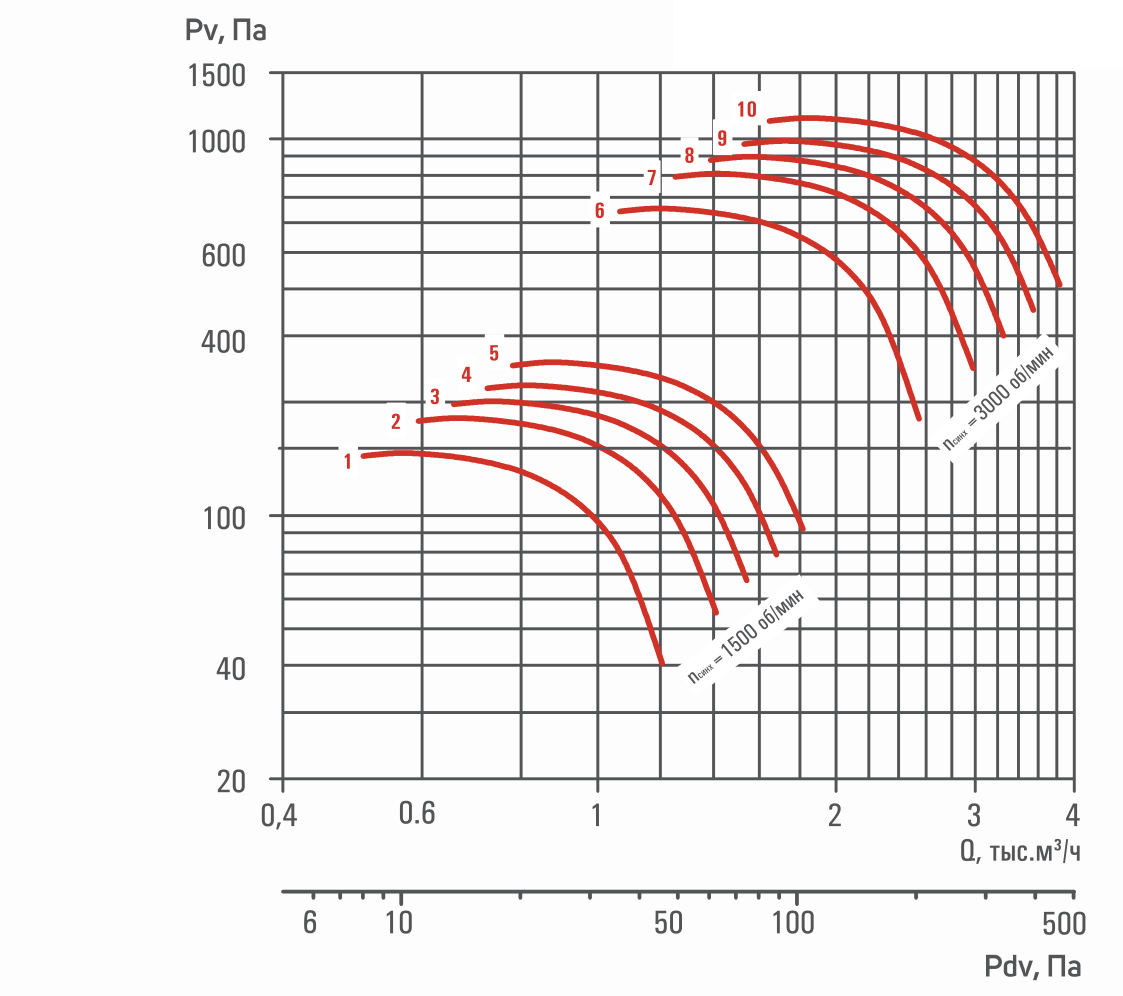

Типоразмер 2,8

Мощность электродвигателя, кВт	0,12–1,5
Уровень звуковой мощности L_w, дБА	68–90
Масса, кг	26,9–38,7
Виброизоляторы	ДО-38/4

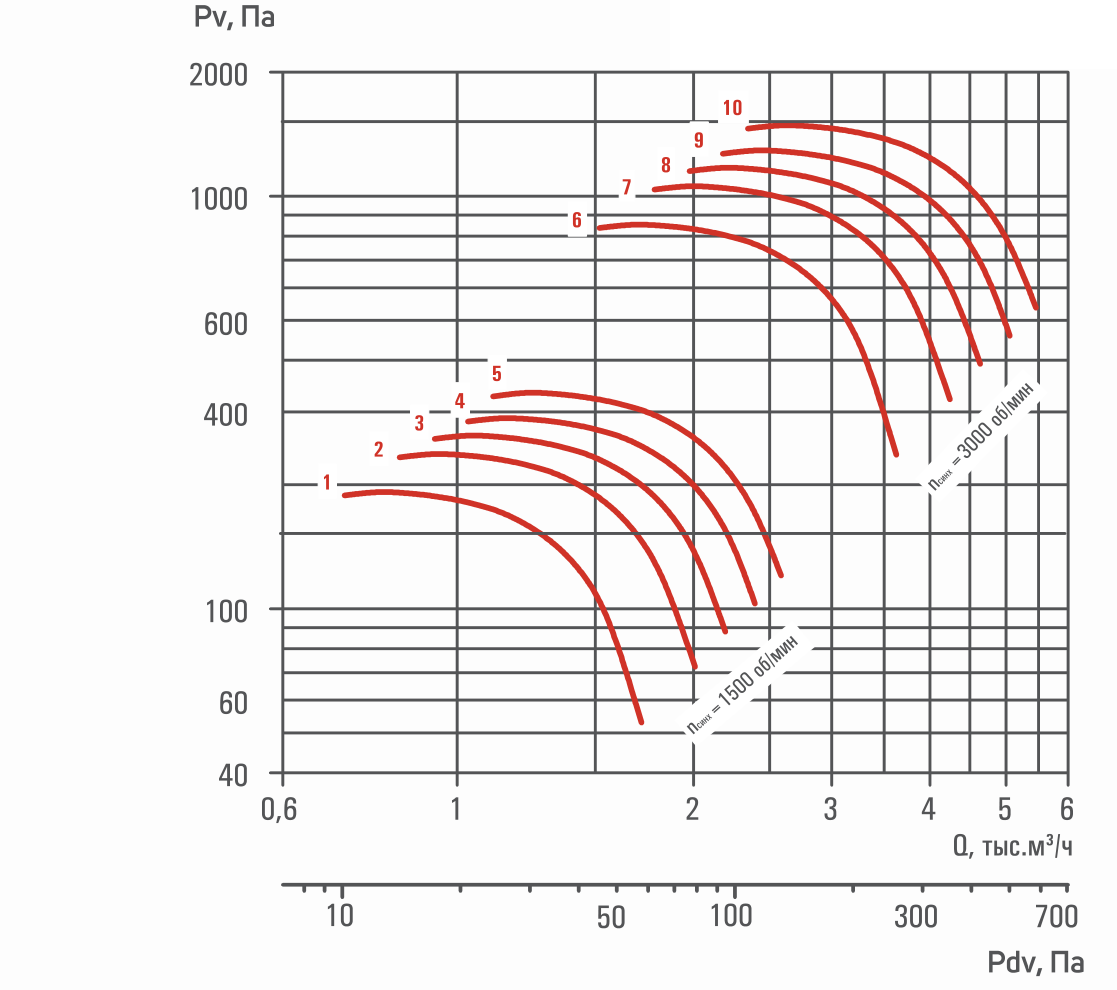

Типоразмер 3,15

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	72–97
Масса, кг	31,2–46,4
Виброизоляторы	ДО-38/4

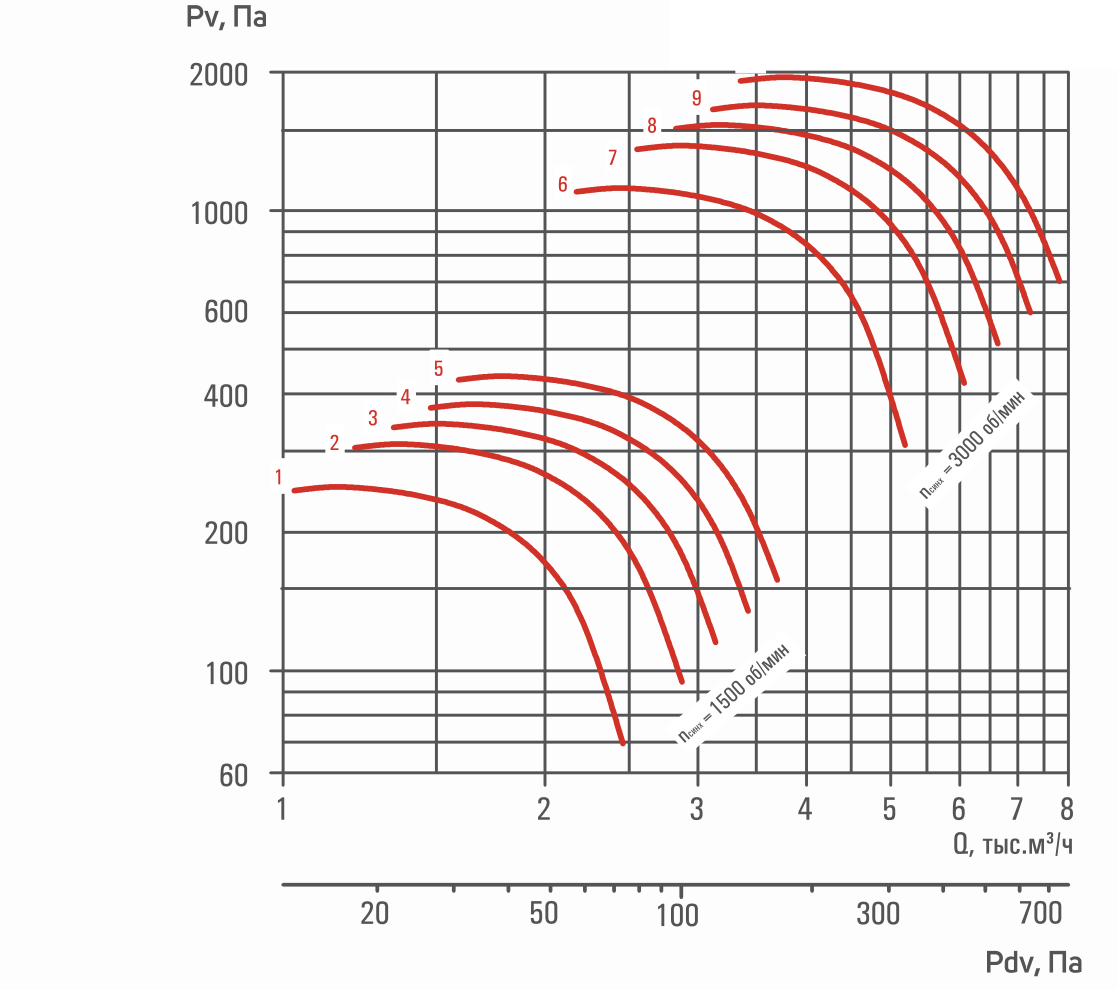

Типоразмер 3,55

Мощность электродвигателя, кВт	0,18–5,5
Уровень звуковой мощности L_w, дБА	75–101
Масса, кг	36,2–64,9
Виброизоляторы	ДО-38…ДО-39/4

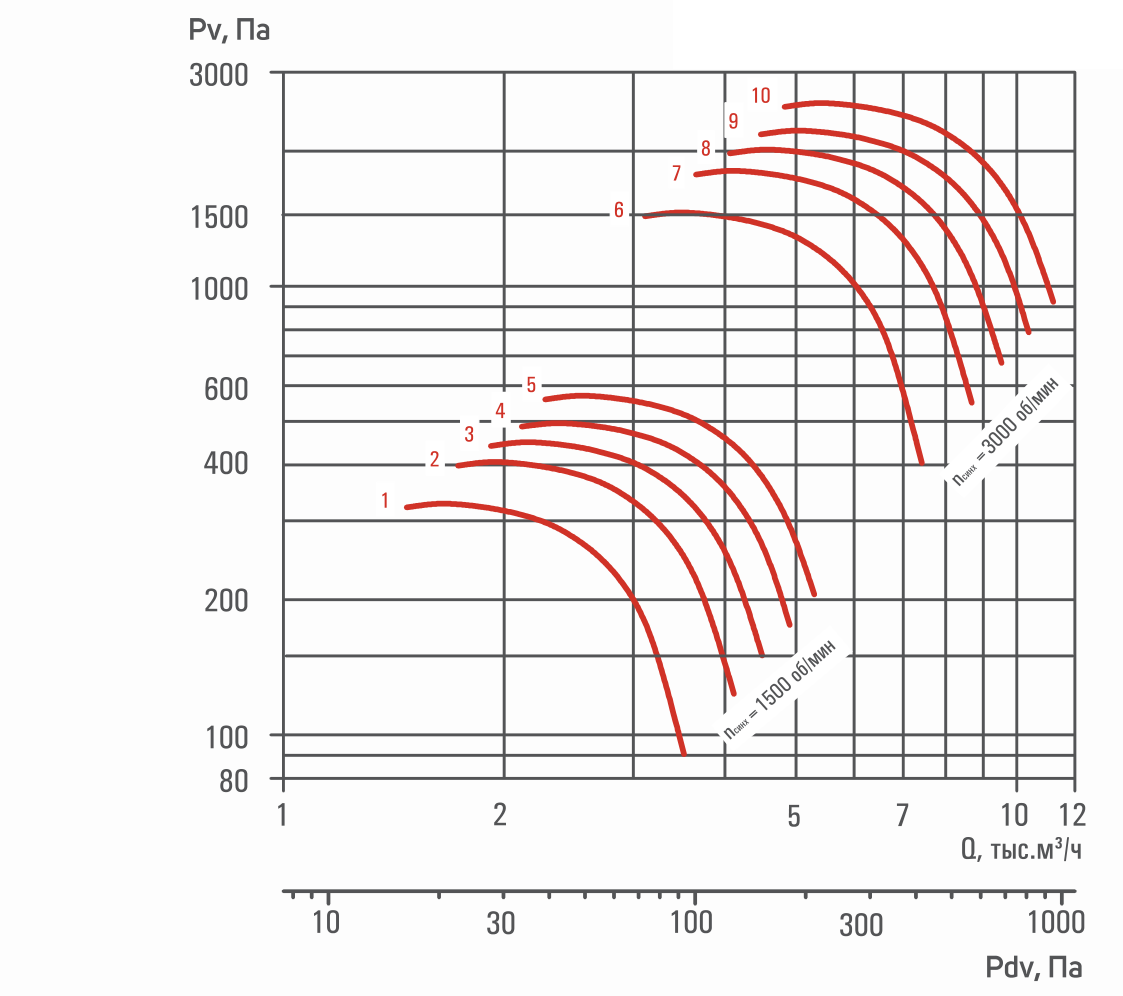

Типоразмер 4,0

Мощность электродвигателя, кВт	0,37–11
Уровень звуковой мощности L_w, дБА	79–104
Масса, кг	51,2–106,2
Виброизоляторы	ДО-38…ДО-40/4

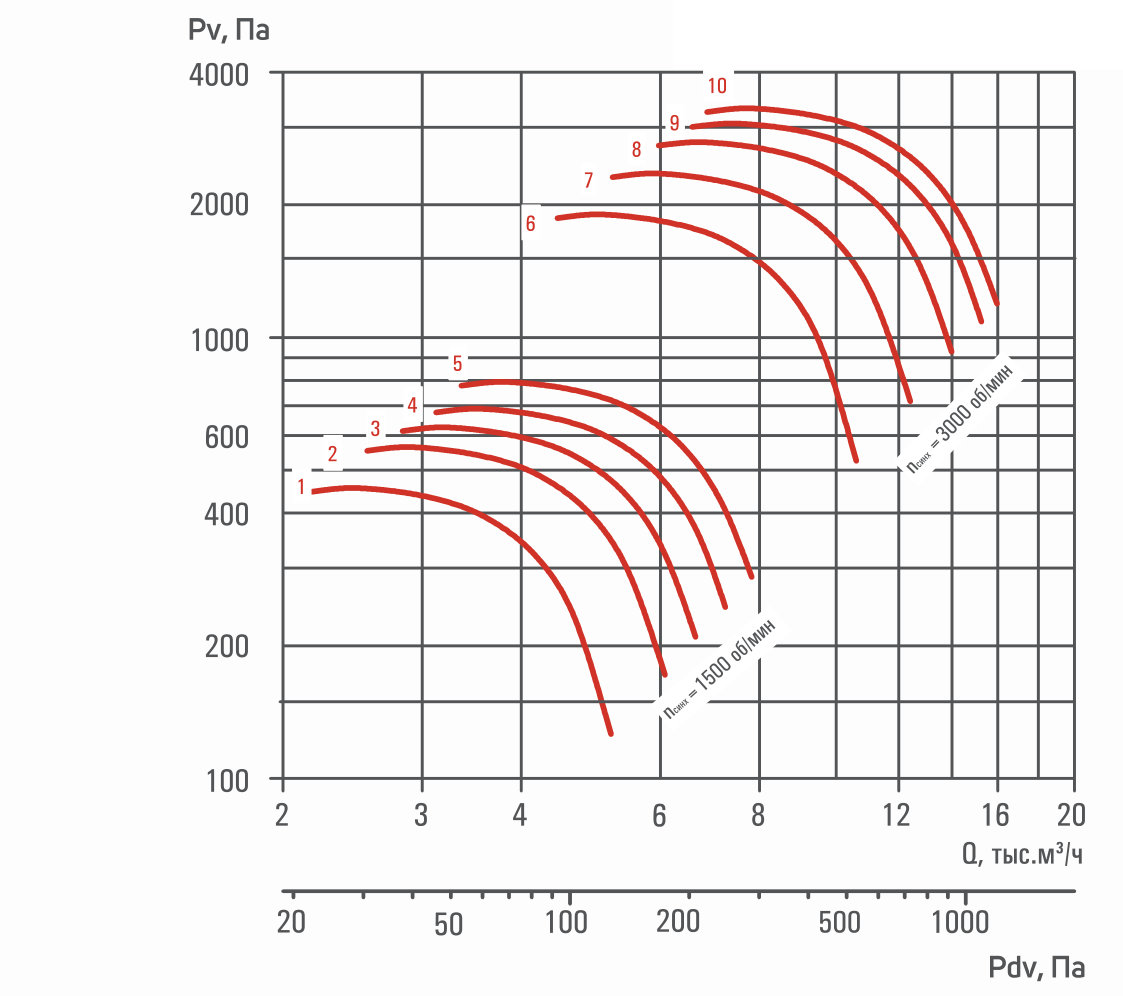

Типоразмер 4,5

Мощность электродвигателя, кВт	0,55–15
Уровень звуковой мощности L_w, дБА	82–107
Масса, кг	63,9–172,3
Виброизоляторы	ДО-39…ДО-40/4

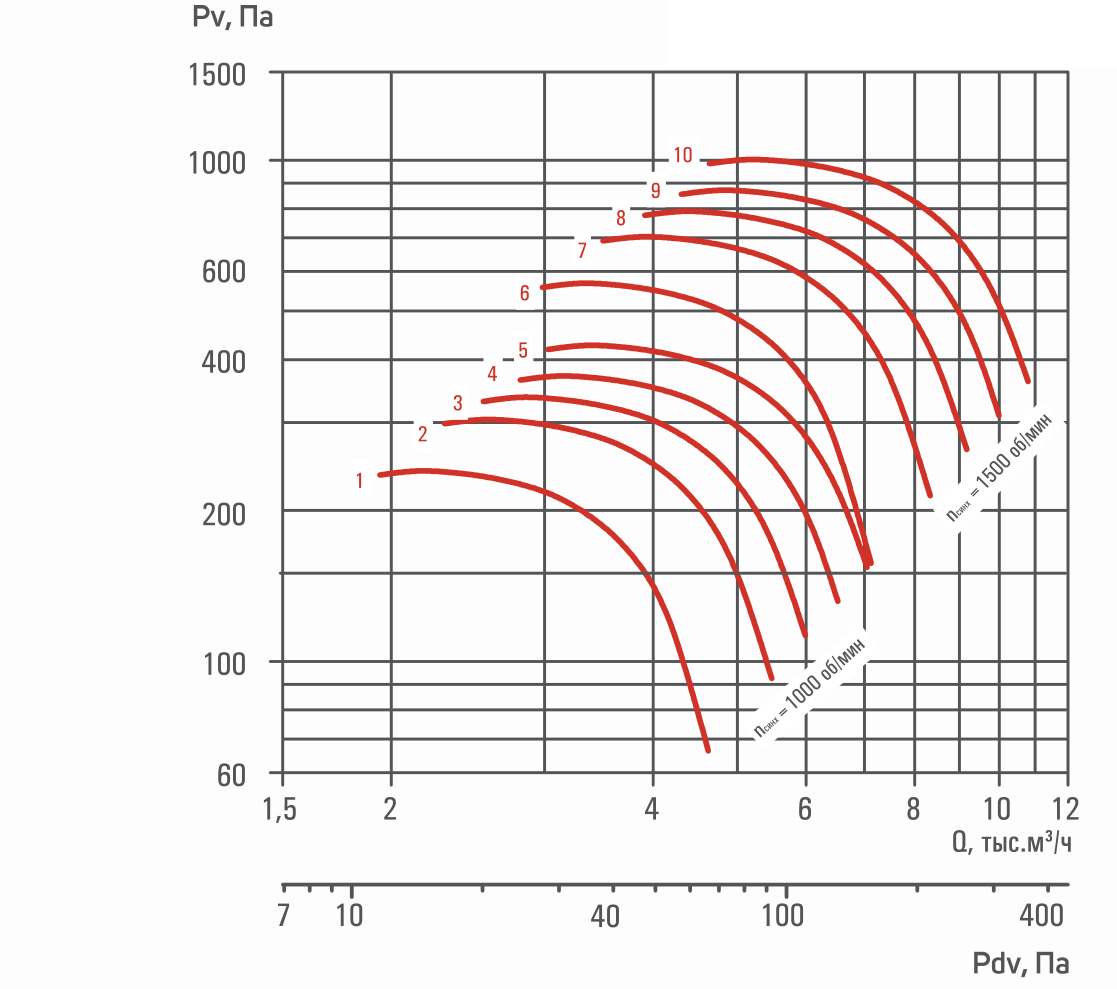

Типоразмер 5,0

Мощность электродвигателя, кВт	0,37–3
Уровень звуковой мощности L_w, дБА	75–92
Масса, кг	72,6–92,3
Виброизоляторы	ДО-39/4

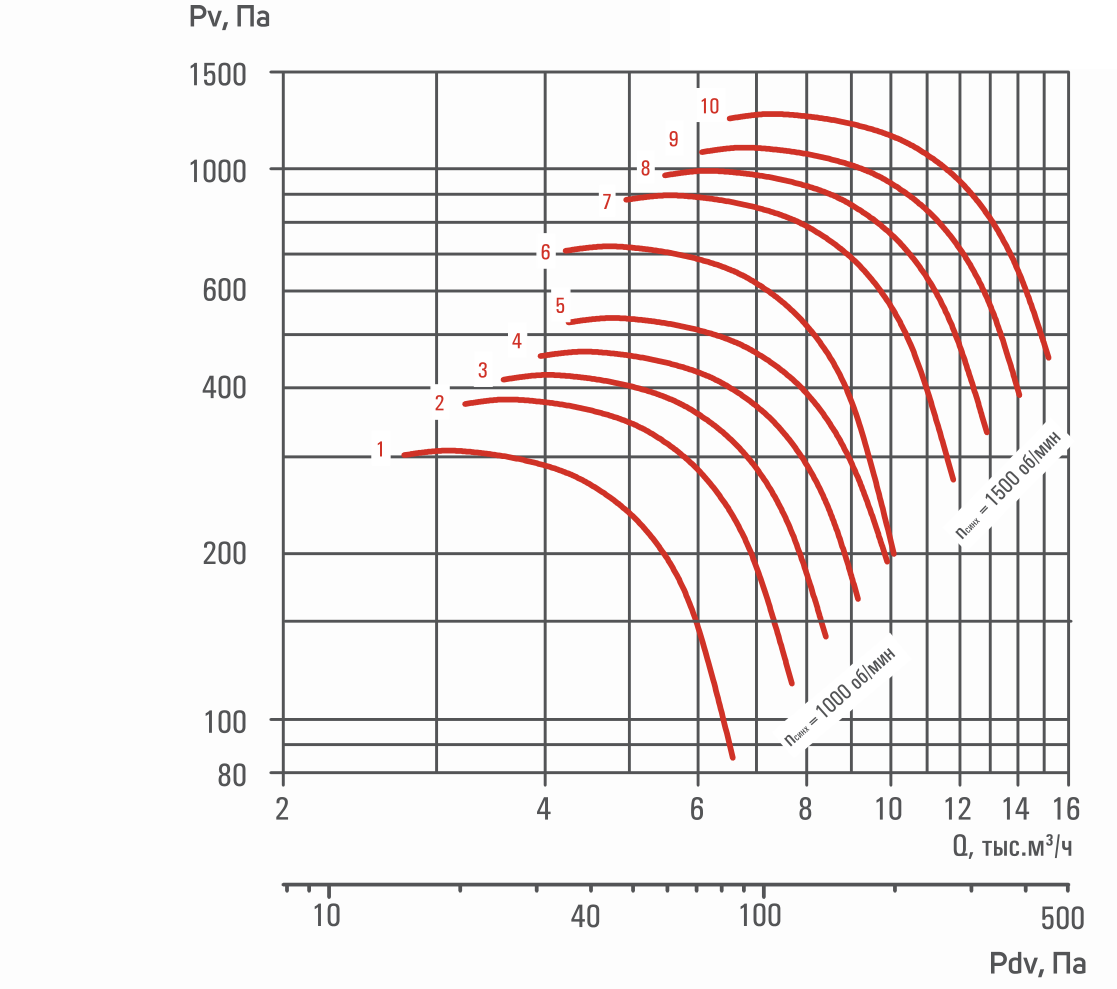

Типоразмер 5,6

Мощность электродвигателя, кВт	0,55–5,5
Уровень звуковой мощности L_w, дБА	78–95
Масса, кг	86,1–123,1
Виброизоляторы	ДО-39/4

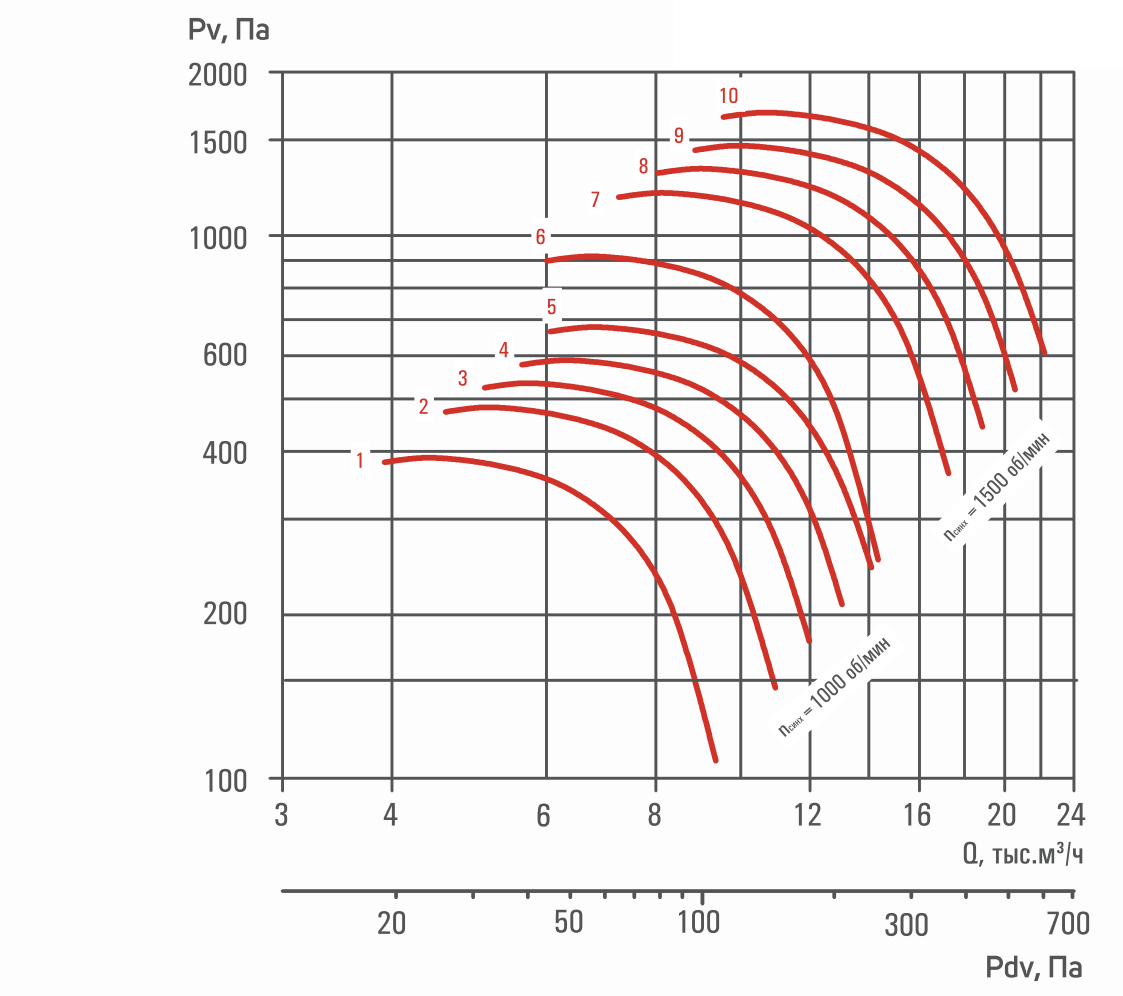

Типоразмер 6,3

Мощность электродвигателя, кВт	1,1–11
Уровень звуковой мощности L_w, дБА	82–99
Масса, кг	105,4–178,5
Виброизоляторы	ДО-40…ДО-41/4

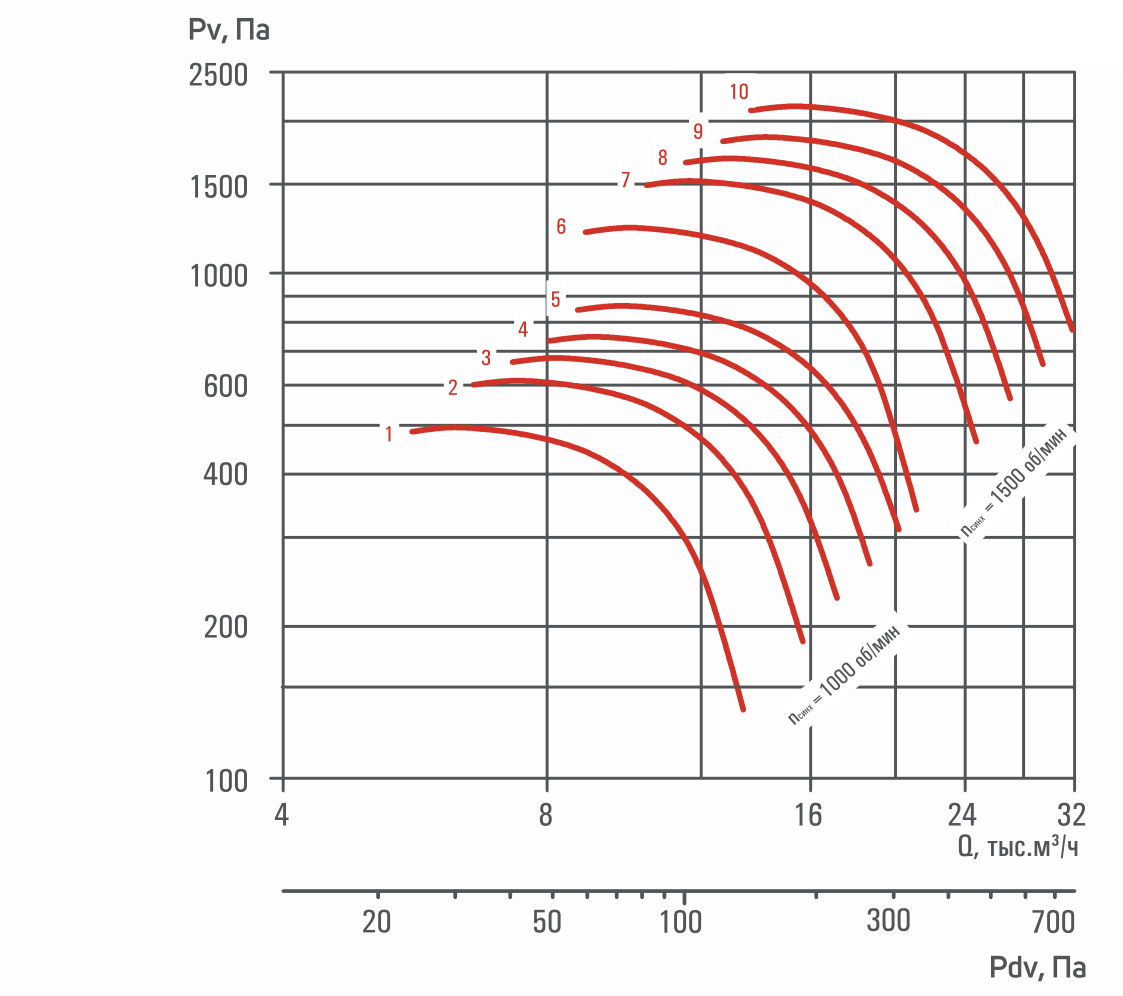

Типоразмер 7,1

Мощность электродвигателя, кВт	1,5–18,5
Уровень звуковой мощности L_w, дБА	85–103
Масса, кг	161,8–260,7
Виброизоляторы	ДО-41/4-5

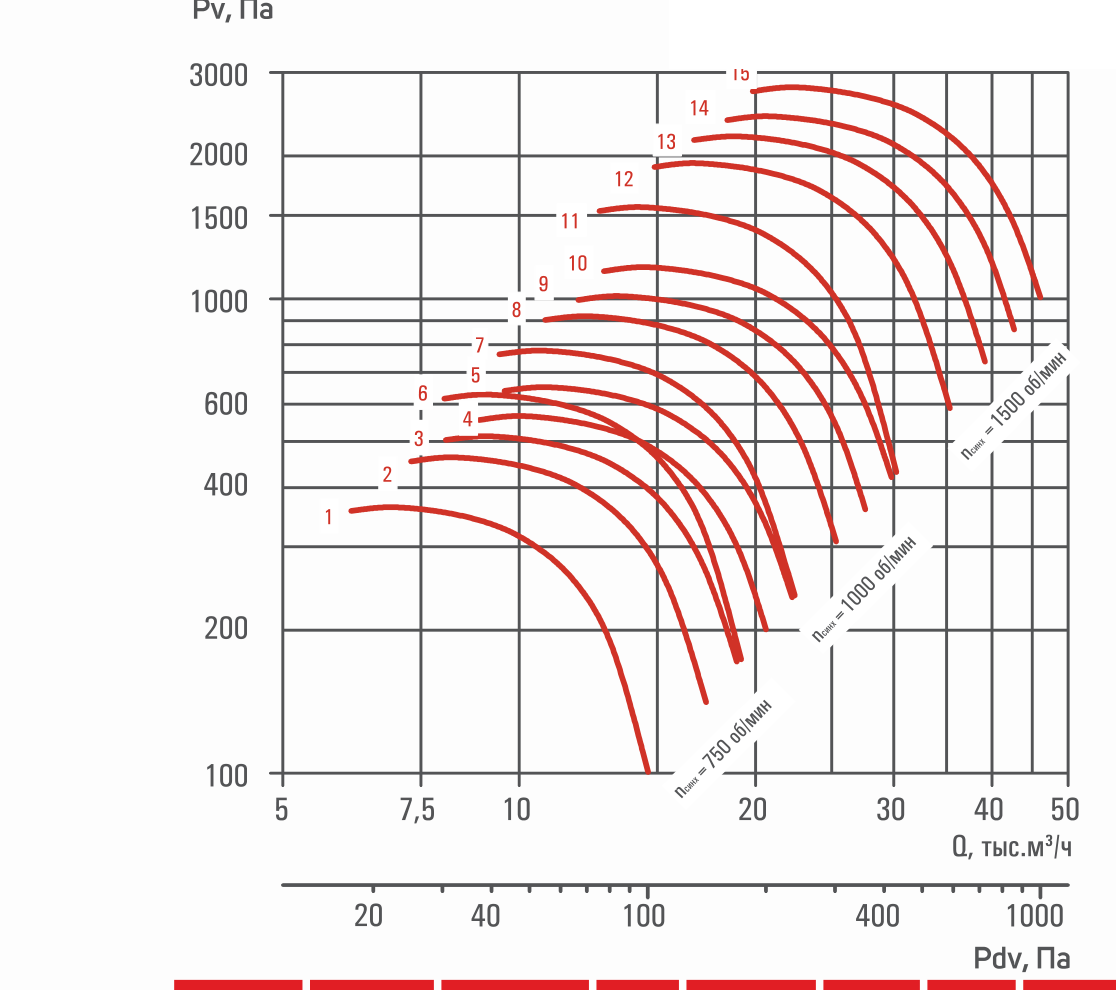

Типоразмер 8,0

Мощность электродвигателя, кВт	1,5–37
Уровень звуковой мощности L_w, дБА	83–95
Масса, кг	215,2–438,1
Виброизоляторы	ДО-41…ДО-42/4-5

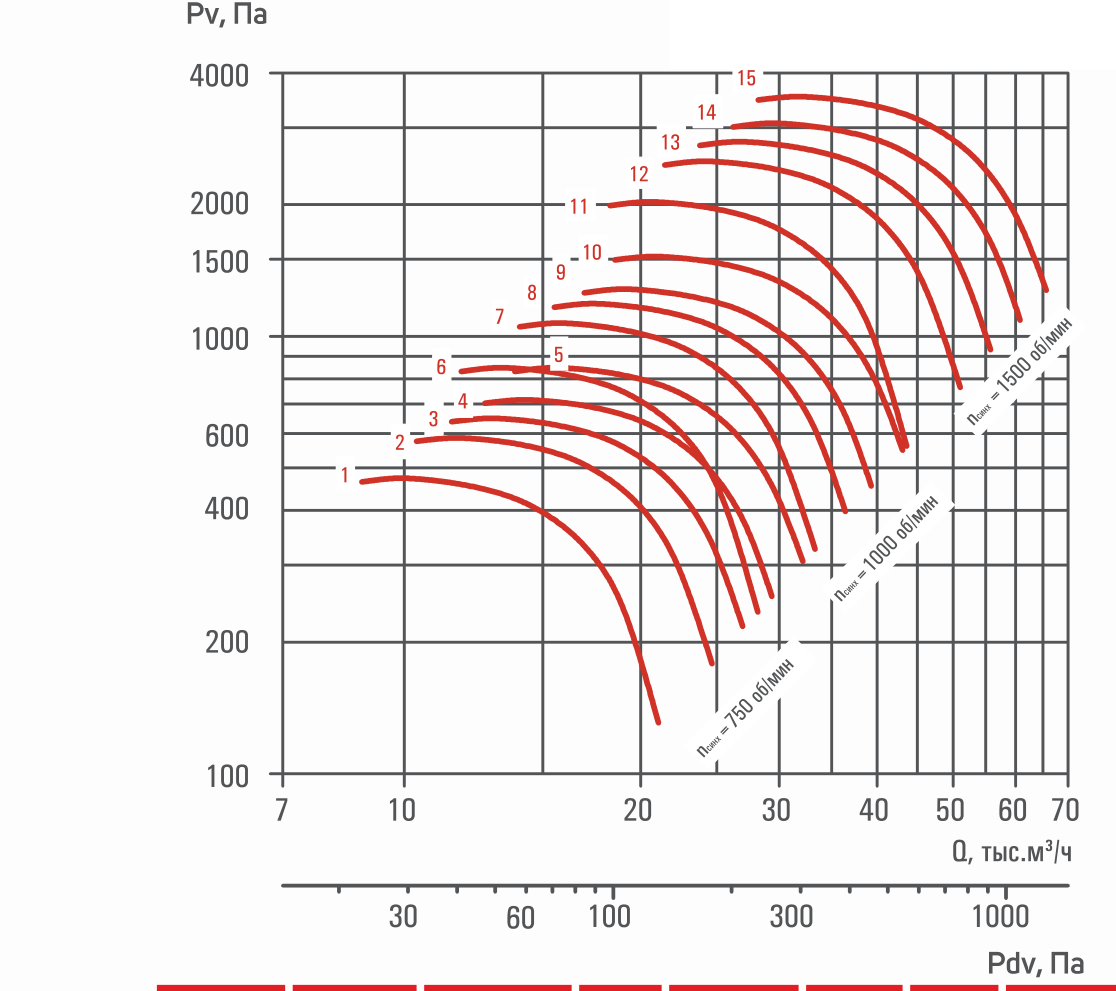

Типоразмер 9,0

Мощность электродвигателя, кВт	3–55
Уровень звуковой мощности L_w, дБА	87–110
Масса, кг	308,1–604,5
Виброизоляторы	ДО-42…ДО-43/4-5

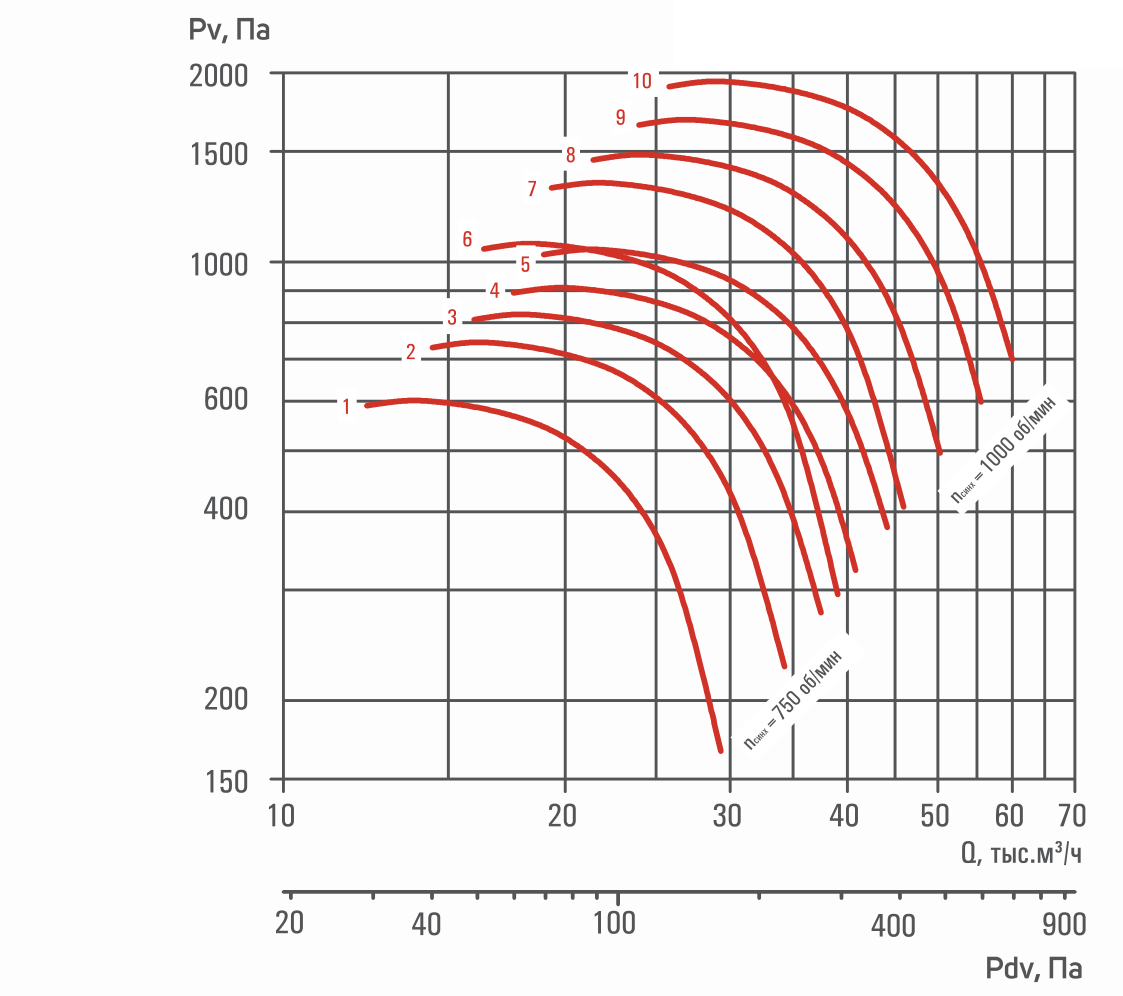

Типоразмер 10,0

Мощность электродвигателя, кВт	4–30
Уровень звуковой мощности L_w, дБА	90–102
Масса, кг	399,5–575,9
Виброизоляторы	ДО-42/5-6

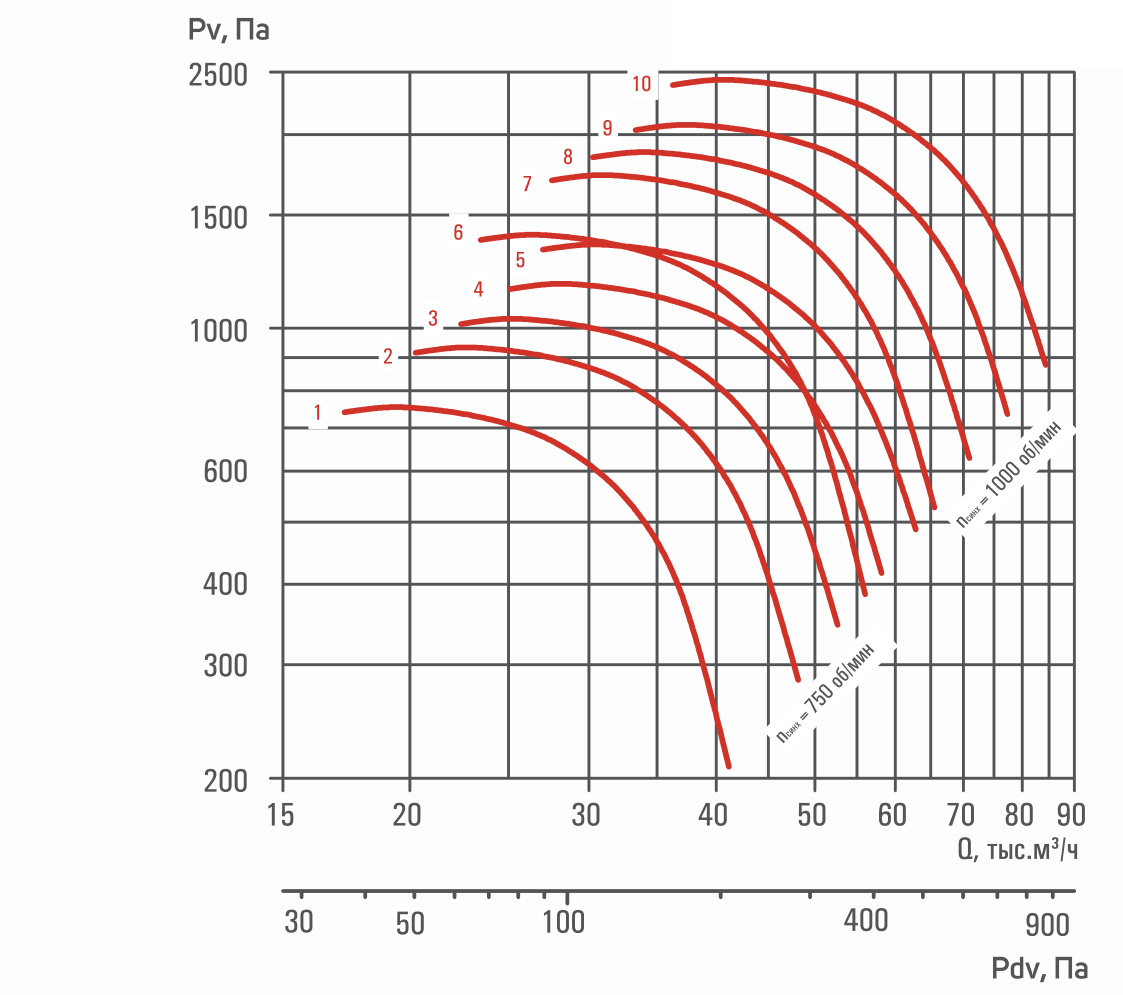

Типоразмер 11,2

Мощность электродвигателя, кВт	7,5–55
Уровень звуковой мощности L_w, дБА	93–106
Масса, кг	575,5–924,2
Виброизоляторы	ДО-42…ДО-43/6

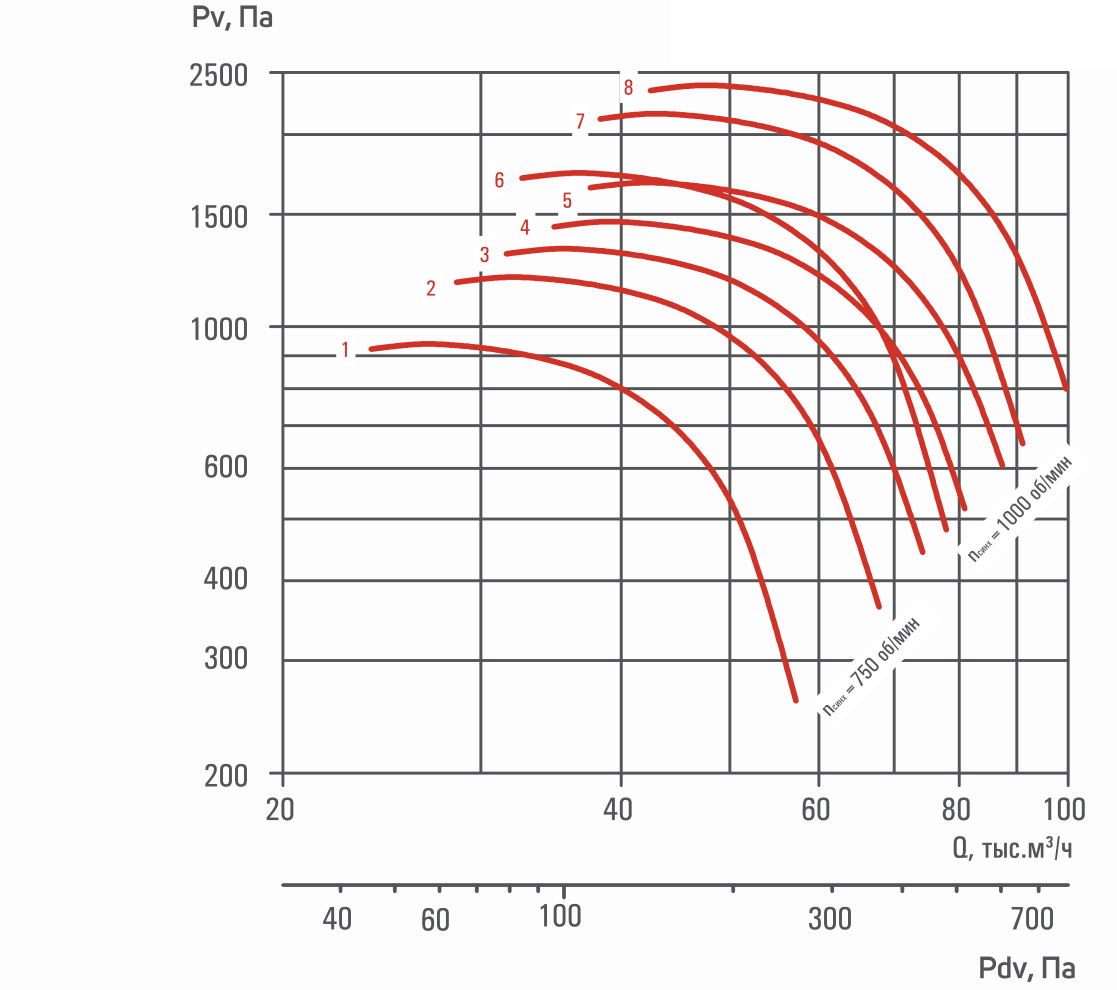

Типоразмер 12,5

Мощность электродвигателя, кВт	15–55
Уровень звуковой мощности L_w, дБА	97–106
Масса, кг	683,1–1016,5
Виброизоляторы	ДО-43/5-6

Цена по запросу
