AIRS ВРА 280-46

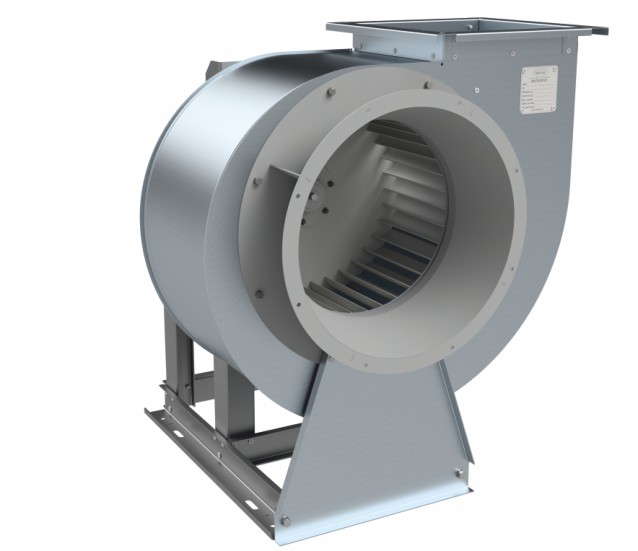

Вентиляторы радиальные AIRS ВРА 280-46 со спиральным корпусом (вперёд загнутые лопатки) — для систем общеобменной вентиляции. 13 типоразмеров (2,0–8,0). Исполнения ДУ/ДУВ/Вз — под маркировкой производителя ВР 280-46.

ОписаниеГабаритыАэродинамика

Вентиляторы радиальные со спиральным корпусом серии AIRS ВРА 280-46 предназначены для применения в системах общеобменной вентиляции.

Исполнения ДУ / ДУВ / Вз поставляются под маркировкой производителя — ВР 280-46 ДУ / ДУВ / Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц.

Вентилятор состоит из

спирального корпуса;
опорной рамы;
рабочего колеса (32 вперёд загнутые листовые лопатки);
асинхронного двигателя.

Пример обозначения при заказе

AIRS ВРА 280-46-2,25-К2-03,00/2-ЛевО-ТШК-У2

ВРА 280-46 — тип вентилятора (радиальный со спиральным корпусом)
2,25 — номер вентилятора, диаметр рабочего колеса, дм
К2 — вариант исполнения (Н, К1, К2, Ж, ЖК1)
03,00/2 — мощность электродвигателя, кВт / число полюсов

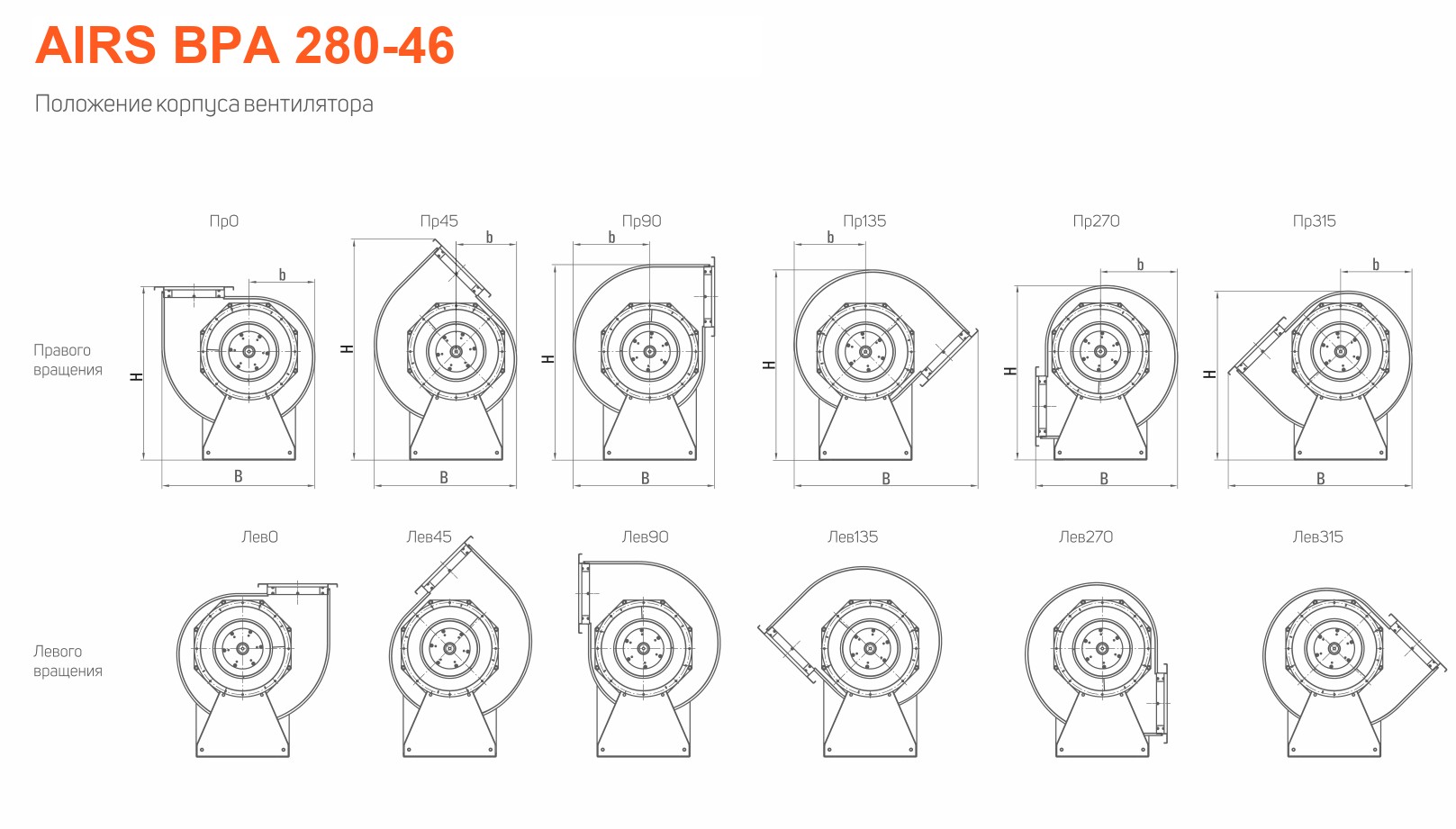

ЛевО — направление вращения и угол поворота корпуса
ТШК — исполнение корпуса (теплошумоизолированное)
У2 — климатическое исполнение и категория размещения

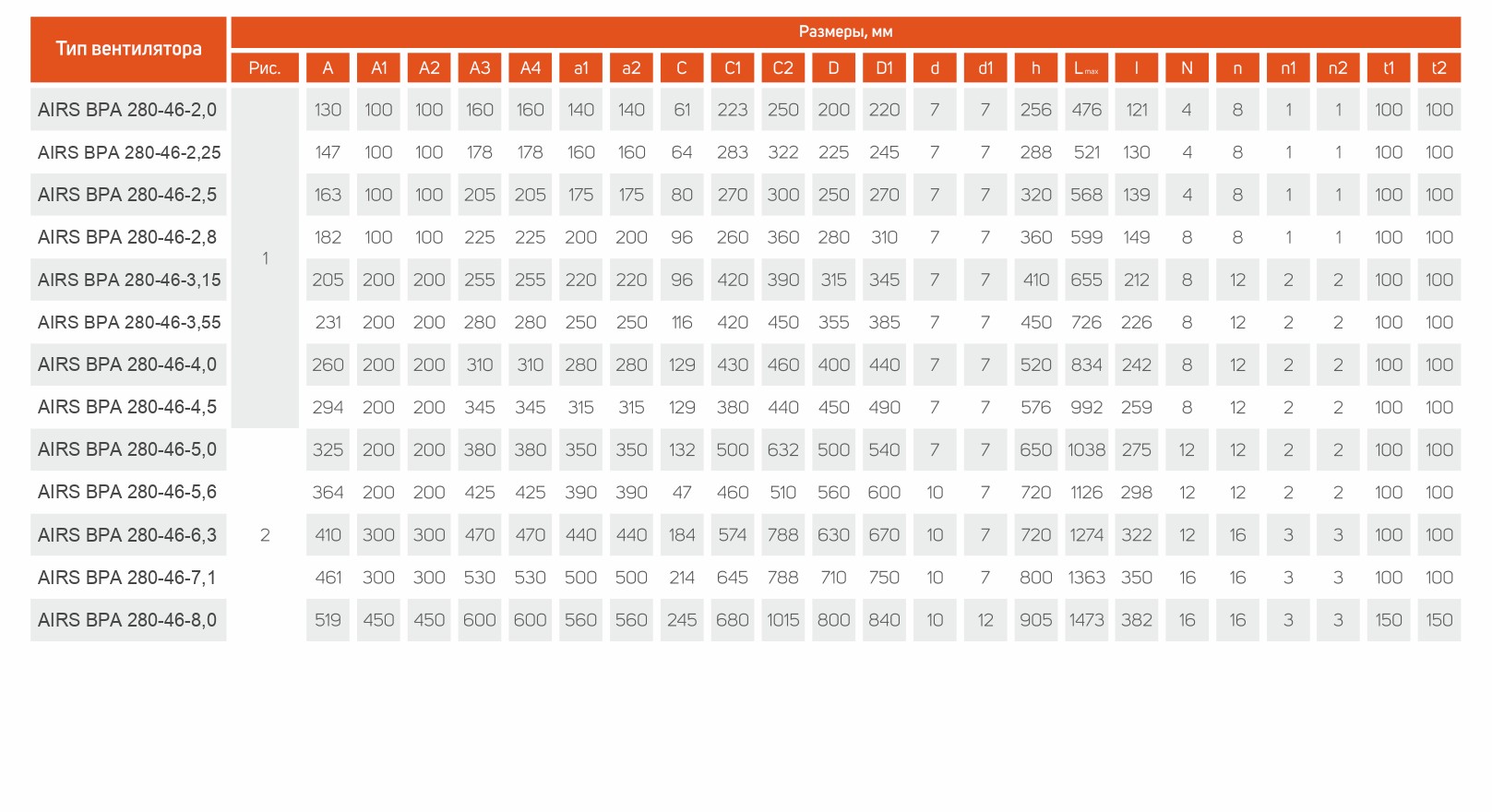

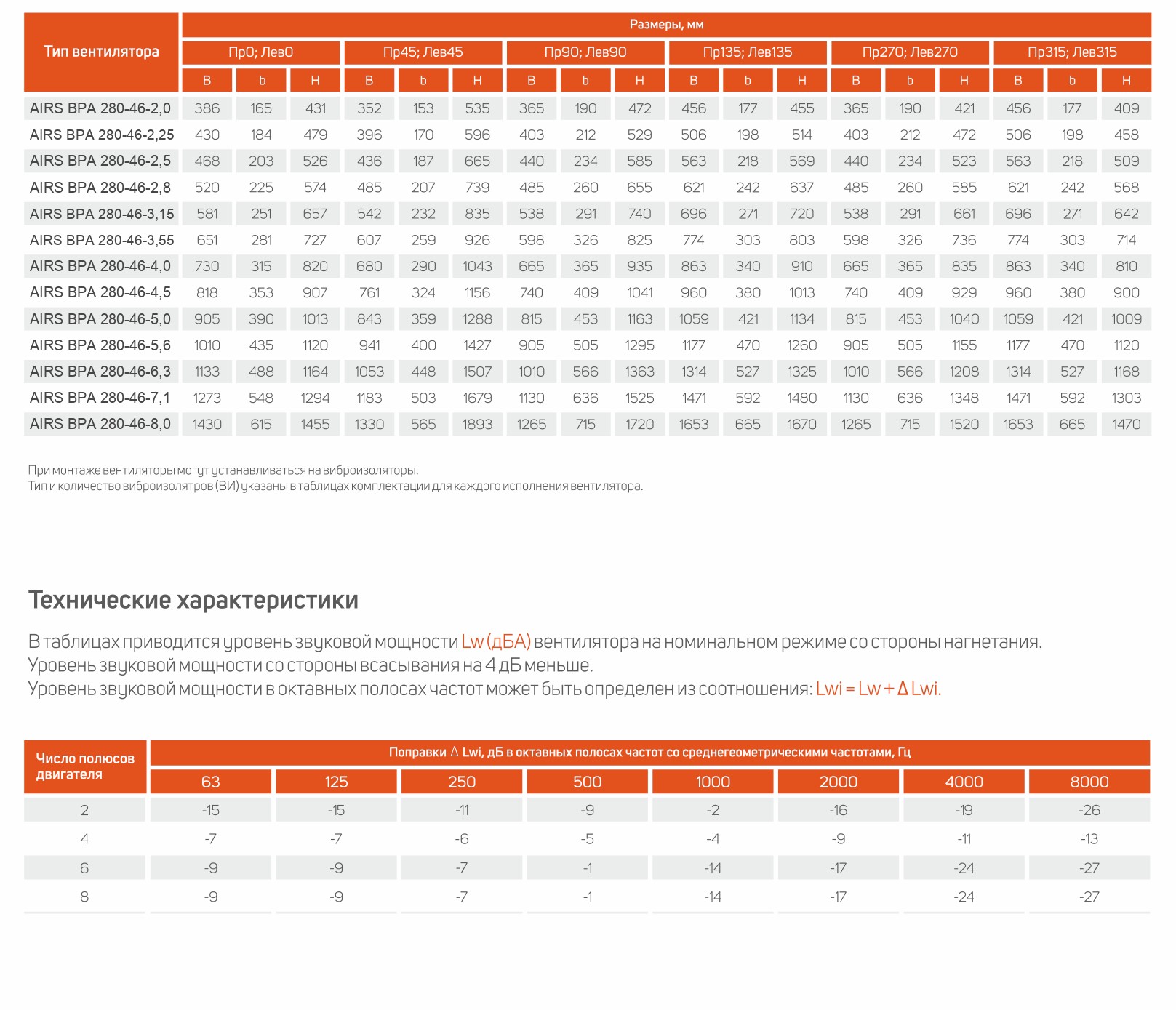

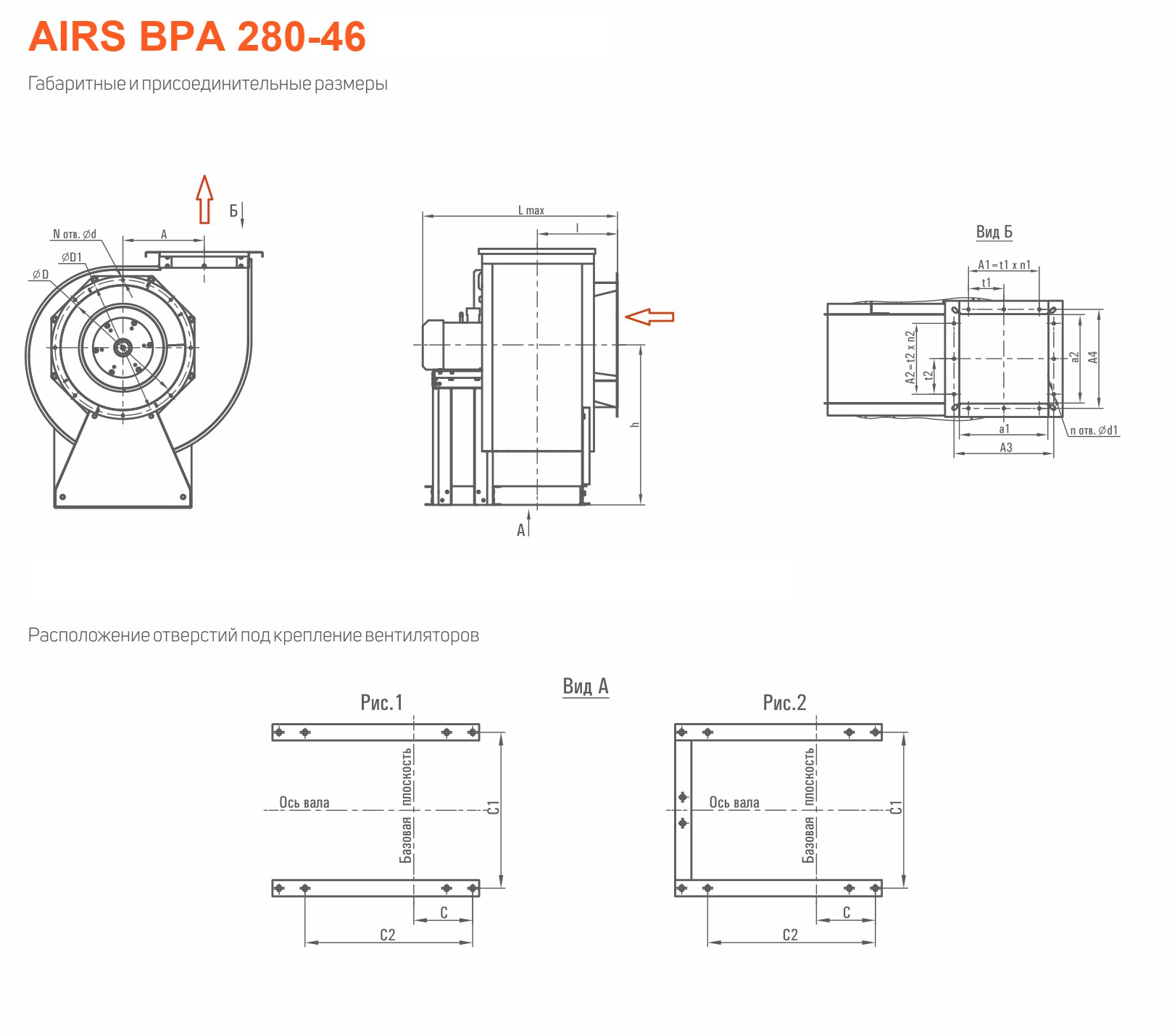

Тип вентилятора	Lmax	h	l	A	D	D1	N	d1
ВРА 280-46-2,0	476	256	121	130	200	220	4	7
ВРА 280-46-2,25	521	288	130	147	225	245	4	7
ВРА 280-46-2,5	568	320	139	163	250	270	4	7
ВРА 280-46-2,8	599	360	149	182	280	310	8	7
ВРА 280-46-3,15	655	410	212	205	315	345	8	7
ВРА 280-46-3,55	726	450	226	231	355	385	8	7
ВРА 280-46-4,0	834	520	242	260	400	440	8	7
ВРА 280-46-4,5	992	576	259	294	450	490	8	7
ВРА 280-46-5,0	1038	650	275	325	500	540	12	7
ВРА 280-46-5,6	1126	720	298	364	560	600	12	10
ВРА 280-46-6,3	1274	720	322	410	630	670	16	10
ВРА 280-46-7,1	1363	800	350	461	710	750	16	10
ВРА 280-46-8,0	1473	905	382	519	800	840	16	10

Вентиляторы могут устанавливаться на виброизоляторы. Тип и количество виброизоляторов указаны в таблицах комплектации для каждого типоразмера.

Типоразмер 2,0

Мощность электродвигателя, кВт	0,18–22
Уровень звуковой мощности L_w, дБА	76–93
Масса, кг	15,4–25,9
Виброизоляторы	ДО-38/4

Типоразмер 2,25

Мощность электродвигателя, кВт	0,25–4
Уровень звуковой мощности L_w, дБА	80–97
Масса, кг	19,1–40,0
Виброизоляторы	ДО-38/4

Типоразмер 2,5

Мощность электродвигателя, кВт	0,37–5,5
Уровень звуковой мощности L_w, дБА	83–100
Масса, кг	21,2–46,7
Виброизоляторы	ДО-38/4

Типоразмер 2,8

Мощность электродвигателя, кВт	0,25–1,5
Уровень звуковой мощности L_w, дБА	79–88
Масса, кг	36,6–43,8
Виброизоляторы	ДО-38/4

Типоразмер 3,15

Мощность электродвигателя, кВт	0,37–3
Уровень звуковой мощности L_w, дБА	83–92
Масса, кг	40,8–57,1
Виброизоляторы	ДО-38/4

Типоразмер 3,55

Мощность электродвигателя, кВт	0,75–5,5
Уровень звуковой мощности L_w, дБА	87–96
Масса, кг	51,1–83,9
Виброизоляторы	ДО-38…ДО-39/4

Типоразмер 4,0

Мощность электродвигателя, кВт	1,5–11
Уровень звуковой мощности L_w, дБА	87–96
Масса, кг	67,0–128,1
Виброизоляторы	ДО-39…ДО-40/4

Типоразмер 4,5

Мощность электродвигателя, кВт	2,2–15
Уровень звуковой мощности L_w, дБА	91–103
Масса, кг	104,0–202,0
Виброизоляторы	ДО-39…ДО-41/4

Типоразмер 5,0

Мощность электродвигателя, кВт	2,2–22
Уровень звуковой мощности L_w, дБА	86–106
Масса, кг	136,9–258,4
Виброизоляторы	ДО-40…ДО-41/4-5

Типоразмер 5,6

Мощность электродвигателя, кВт	4–15
Уровень звуковой мощности L_w, дБА	89–99
Масса, кг	172,4–251,8
Виброизоляторы	ДО-41/4-5

Типоразмер 6,3

Мощность электродвигателя, кВт	5,5–30
Уровень звуковой мощности L_w, дБА	93–103
Масса, кг	208,0–375,0
Виброизоляторы	ДО-41…ДО-42/4-5

Типоразмер 7,1

Мощность электродвигателя, кВт	11–37
Уровень звуковой мощности L_w, дБА	99–106
Масса, кг	311,0–466,0
Виброизоляторы	ДО-42/4-5

Типоразмер 8,0

Мощность электродвигателя, кВт	15–45
Уровень звуковой мощности L_w, дБА	103–110
Масса, кг	407,0–667,0
Виброизоляторы	ДО-42…ДО-43/5-6

Цена по запросу

Бренд Вентар-С
