Клапан противопожарный ПРОК-90(120)-НО

Скачать документацию / 8 133 Кб

Нормально открытые клапаны применяются в системах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения проникновения по воздуховодам в помещения огня, продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Устанавливать клапаны следует в проемах, ограждающих строительных конструкций, с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции (Согласно пункта 6.11 Свода Правил 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования»).

Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

БрендВентар-С
ИсполнениеНормально открытые (огнезадерживающие)
Наименование клапанаПРОК

Описание НО

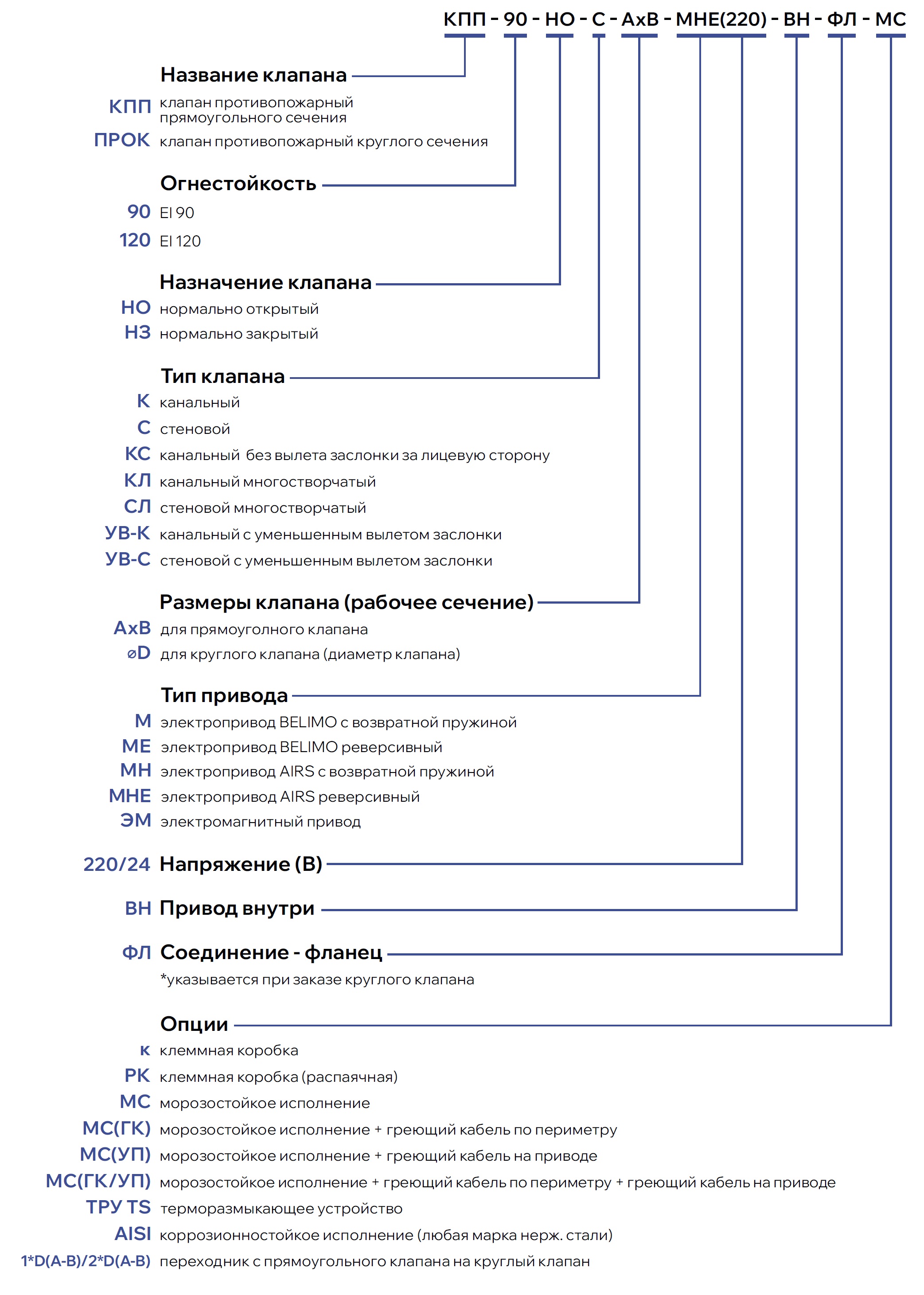

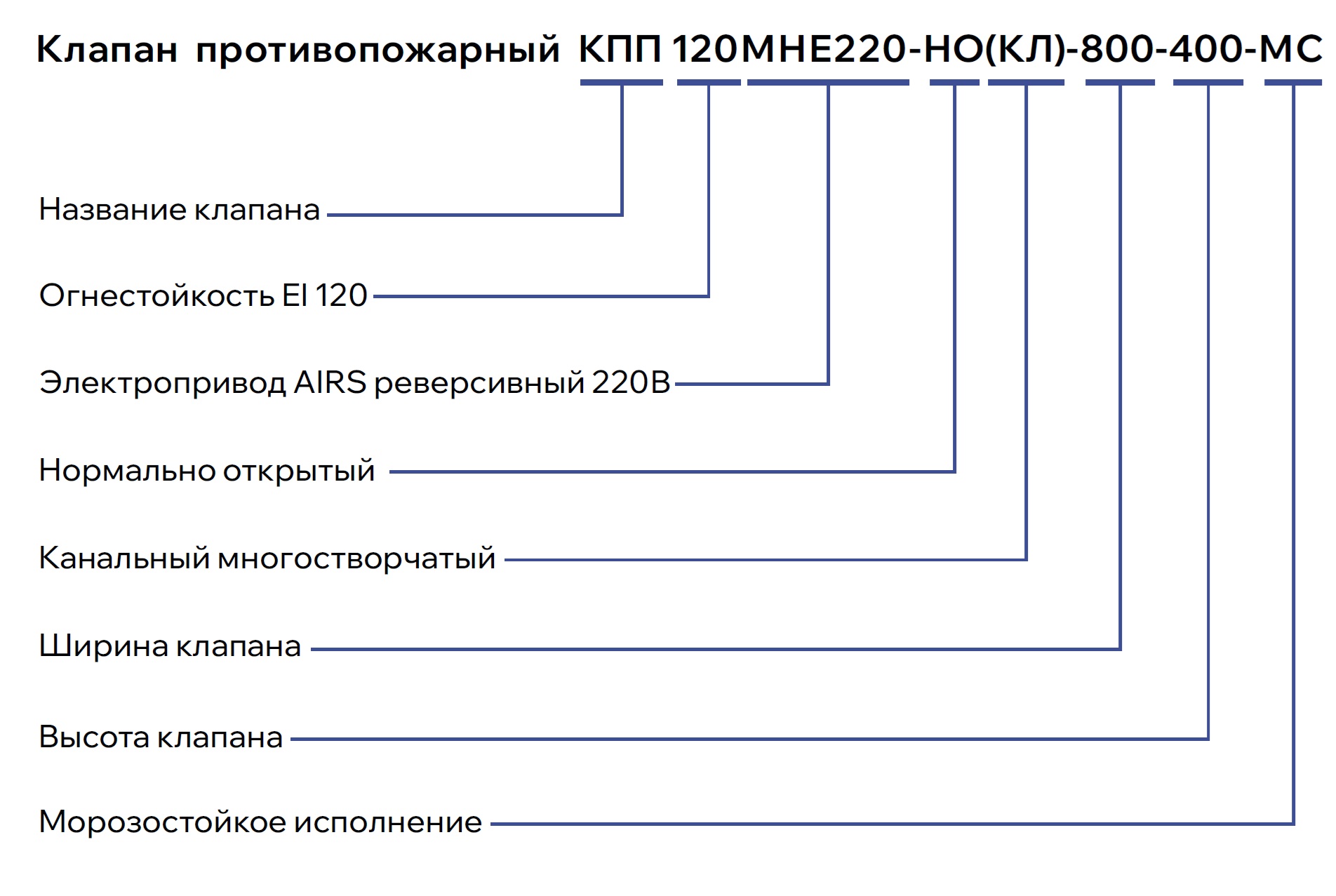

Типы клапана:

К - канальный
С - стеновой
КС - канальный без вылета заслонки за лицевую сторону
КЛ - канальный многостворчатый
СЛ - стеновой многостворчатый
УВ-К - канальный с уменьшенным вылетом заслонки
УВ-С - стеновой с уменьшенным вылетом заслонки

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

- в режиме нормально открытого

Двигательные механизмы, применяемые на клапанах НО:

Электропривод BELIMO реверсивный
Электропривод AIRS реверсивный
Электропривод BELIMO с возвратной пружиной
Электропривод AIRS с возвратной пружиной
Электромагнитный привод

220/24 В - выбор на все приводы

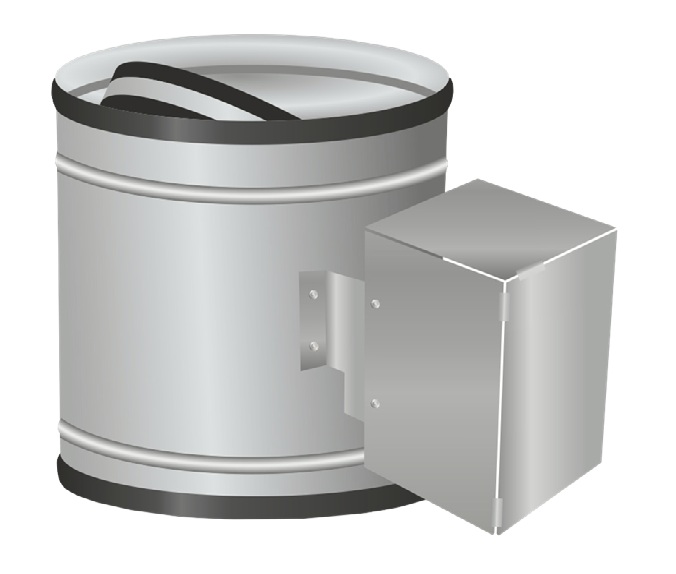

Нормально открытый клапан ПРОК состоит из:

корпуса оцинкованной или нержавеющей стали круглой формы
огнеупорной заслонки из негорючих минеральных материалов
привода, расположенного снаружи корпуса

Корпус имеет длину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонки по типу многослойный сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
