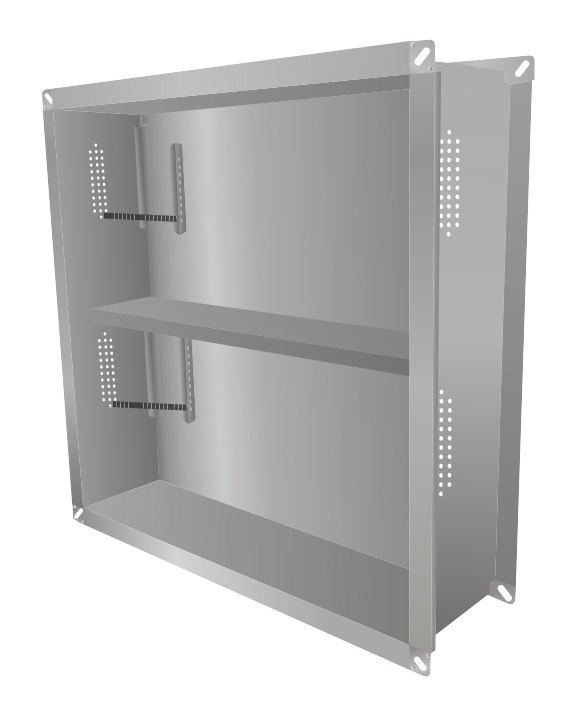

Клапан противопожарный КПП 90(60,120)-НЗ(КИД-К)

Скачать документацию / 9 408 Кб

Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха. Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.

БрендВентар-С
ИсполнениеНормально закрытые специализированные
Наименование клапанаКПП

Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, при известной производительности и напора вентиляционной системы, зависит от типоразмера клапана. Возврат заслонки в закрытое положение при падении давления настраивается на клапане при помощи регулировки пружин. При этом их натяжка должна быть минимально необходимой.

Для определения площади воспользуйтесь формулой:

k_пр. - коэффициент, учитывающий конструктивные особенности клапана. Для КПП НЗ(КИД) А-В это значение будет 1,8

V_дв. - скорость потока воздуха в открытой двери при закрытом клапане, м/с

S_дв. - площадь открытой двери, м2

ΔР_кид. - перепад давления на клапане при закрытой двери, соответствует избыточному давлению в тамбур-шлюзе, Па

ρ_в - плотность подаваемого воздуха, кг/м3

Типы клапана:

К - канальный
С - стеновой
КЛ - канальный многостворчатый
СЛ - стеновой многостворчатый
МС-К - морозостойкий канальный
МС-С - морозостойкий стеновой

Опции:

AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов КИД:

EI 60
EI 90
EI 120

- в режиме нормально закрытого

Клапан избыточного давления может быть прямого потока или обратного потока. При прямом потоке, его направление будет от крепежных фланцев (лицевая сторона) в сторону задней части клапана и заслонка открывается по потоку. В случае обратного исполнения, поток направлен к лицевой стороне, при этом заслонка открывается в сторону фланцев. Конструкция клапан обратного потока ОП имеет только многостворчатое исполнение.

Описание НЗ (КИД)

Нормально закрытый клапан избыточного давления КПП КИД состоит из:

корпуса, изготовленного из оцинкованной стали
огнеупорных одной или нескольких заслонок из негорючих минеральных материалов
одной или нескольких пружин, расположенных внутри корпуса

Корпус, в зависимости от исполнения клапана, имеет глубину от 180 мм до 200. Фланцы на канальных клапанах шириной 30 мм., на стеновых клапанах 45мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). При перепаде давления заслонка(ки) открываются.При снятии перепада давления пружины возвращают заслонку в нормальное положение.

Двигательный механизм, применяемые на клапанах:

Пружина растяжения
Электромагнитный привод
* на определенные модели клапана
220/24 В

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Установка клапана нормально закрытого избыточного давления КИД должна быть в вертикальном положении. Ось заслонки в горизонтальном положении. При установке предусмотреть свободный доступ к пружинам, для регулировки клапана.

Клапаны КПП НЗ(КИД) канального исполнения:

К - канальный
КЛ - канальный многостворчатый
МС-К - морозостойкий канальный

Клапан противопожарный КПП 90(60,120)-НЗ(КИД-К)

Модификация клапана:

одностворчатые канальные с отсутствием вылета за лицевую сторону корпуса клапана

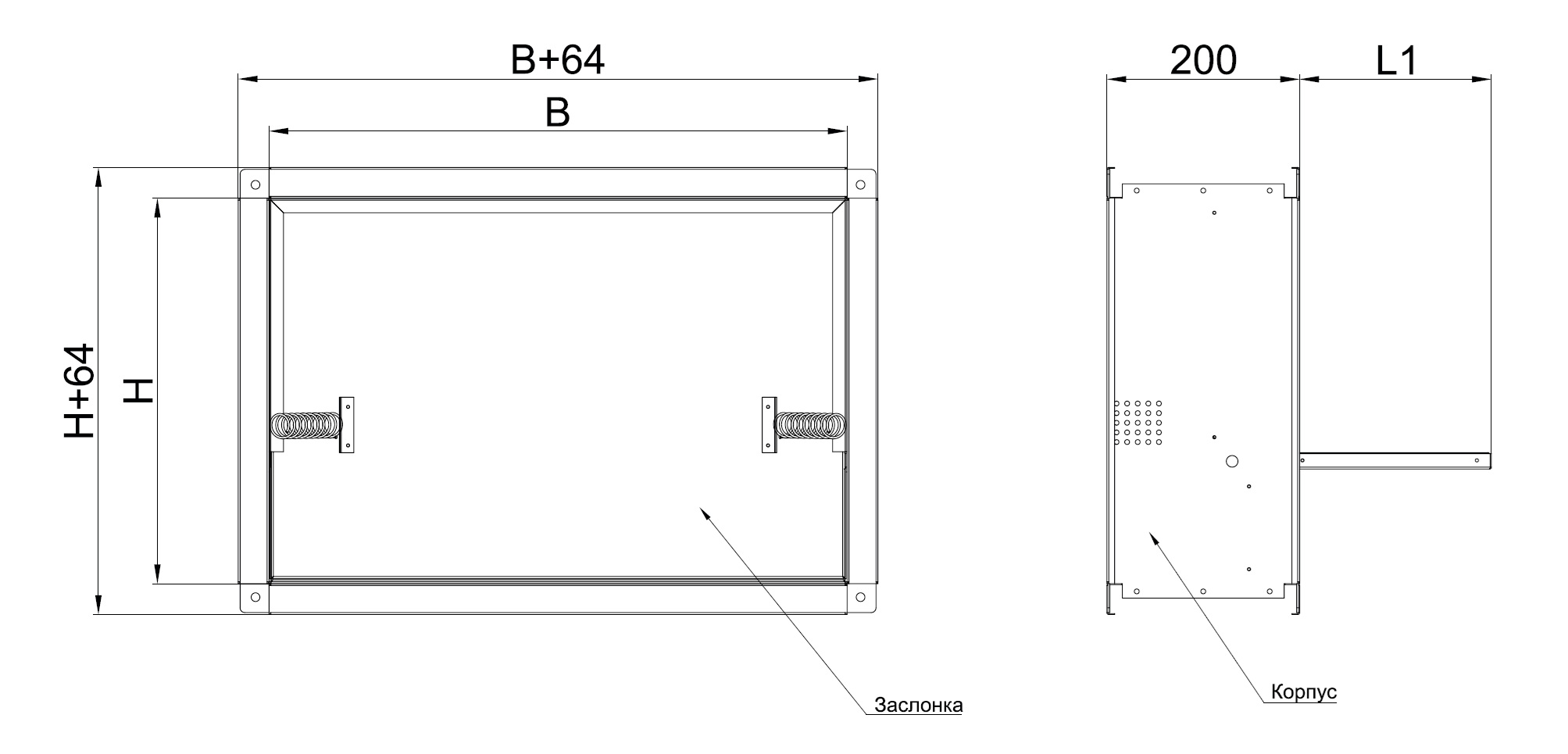

Чертеж клапана EI 90(120)

Технические характеристики НЗ

Пример заказа
