Клапан противопожарный ПРОК-90(120)-НЗ(КОМ)

Клапаны противопожарные (НЗ)КОМ предназначены для установки в приточно-вытяжные каналы как противодымных, так и общеобменных систем вентиляции и служат для их открытия при включенных вентиляторах, а также исключают потери тепла при выключенных вентиляторах. Устанавливаются у вентиляторов. Клапаны имеют огнестойкость по потере плотности (Е) и по потере теплоизолирующей способности (I). Максимальная скорость воздушного потока 25 м/с. Минимальная скорость воздушного потока 8 м/с.
  • БрендВентар-С
  • ИсполнениеНормально закрытые специализированные
  • Наименование клапанаПРОК
Удельное сопротивление клапана дымогазопроницанию 13000 м3/ч. Климатическое исполнение УХЛ2 по ГОСТ 15150-69. При комплектации электроприводом с толкательным механизмом, необходимо утеплять электроприводом греющим кабелем МС(УП).

Нормально закрытый клапан НЗ(КОМ) состоит из:

  • корпуса, изготовленного из оцинкованной или нержавеющей стали толщиной 1 мм
  • огнеупорных одной или нескольких заслонок из негорючих минеральных материалов

Предел огнестойкости клапанов КОМ:

  • EI 90
  • EI 120
    - в режиме нормально закрытого

Двигательные механизмы, применяемые на клапанах КОМ:

  • Пружина растяжения
  • Электропривод BELIMO реверсивный
  • Электропривод AIRS реверсивный
  • Электропривод BELIMO с возвратной пружиной
  • Электропривод AIRS с возвратной пружиной

220/24 В выбор на все приводы
Клапан противопожарный (НЗ)КОМ круглого сечения состоит из корпуса, изготовленного из оцинкованной или нержавеющей сталей толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов. Предусмотрена возможность комплектации электромеханическим приводом в качестве толкателя. Размещение привода снаружи клапана. Корпус имеет глубину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Соединение фланцевое. Заслонки, по типу многослойный сэндвич, изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными или нержавеющими металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента).
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапаны устанавливаются в канал с разным направлением воздушного потока:

Клапаны КПП НЗ(КОМ) круглые:

  • клапан круглого сечения

Клапан противопожарный ПРОК-90(120)-НЗ(КОМ)

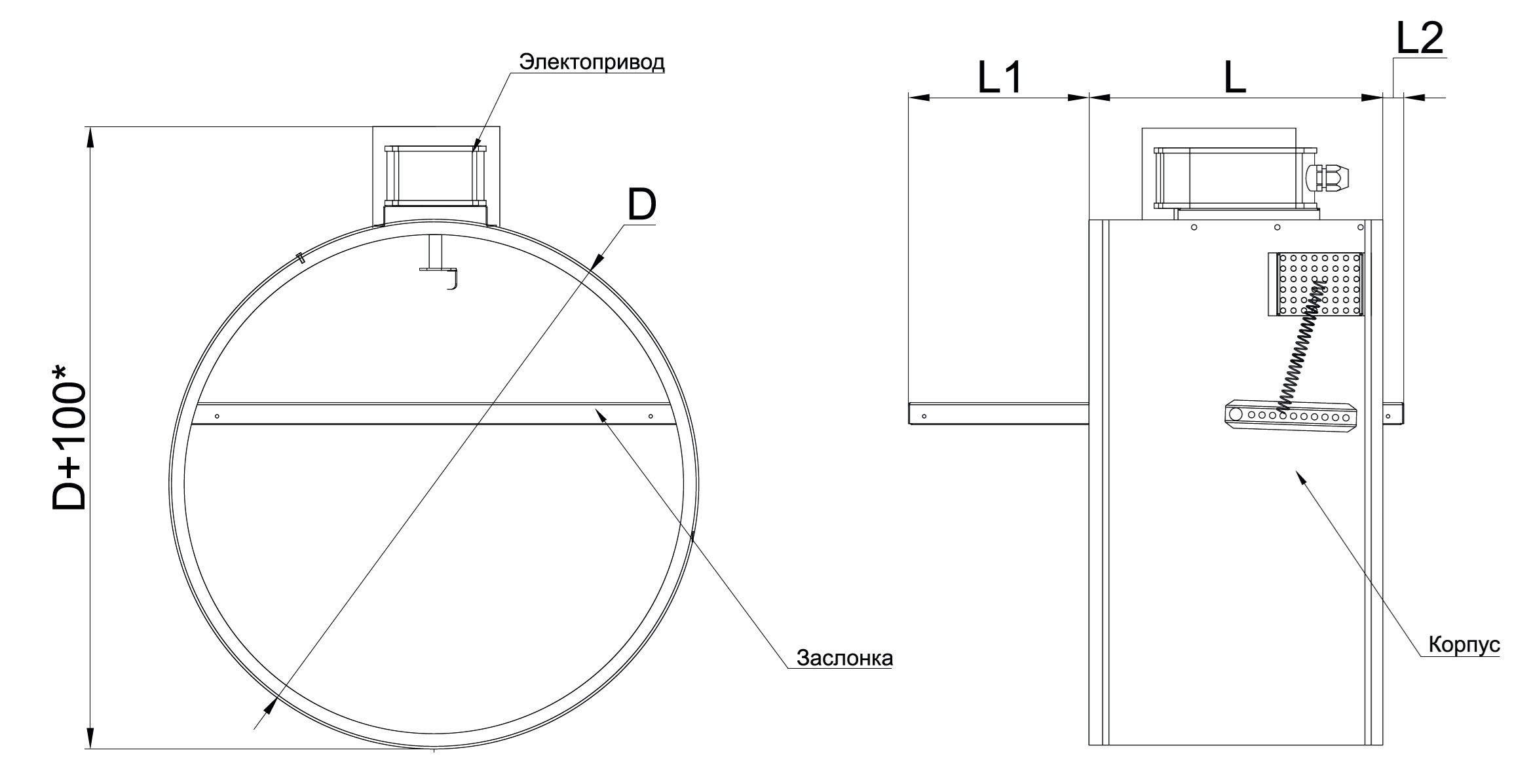

Чертеж клапана EI 90(120)

Технические характеристики НЗ(КОМ)

Пример заказа
