Клапаны противопожарные (НЗ)КОМ предназначены для установки в приточно-вытяжные каналы как противодымных, так и общеобменных систем вентиляции и служат для их открытия при включенных вентиляторах, а также исключают потери тепла при выключенных вентиляторах. Устанавливаются у вентиляторов. Клапаны имеют огнестойкость по потере плотности (Е) и по потере теплоизолирующей способности (I). Максимальная скорость воздушного потока 25 м/с. Минимальная скорость воздушного потока 8 м/с.
Удельное сопротивление клапана дымогазопроницанию 13000 м3/ч. Климатическое исполнение УХЛ2 по ГОСТ 15150-69. При комплектации электроприводом с толкательным механизмом, необходимо утеплять электроприводом греющим кабелем МС(УП).
Нормально закрытый клапан НЗ(КОМ) состоит из:
- корпуса, изготовленного из оцинкованной или нержавеющей стали толщиной 1 мм
- огнеупорных одной или нескольких заслонок из негорючих минеральных материалов
Предел огнестойкости клапанов КОМ:
- EI 90
- EI 120
- в режиме нормально закрытого
Двигательные механизмы, применяемые на клапанах КОМ:
- Пружина растяжения
- Электропривод BELIMO реверсивный
- Электропривод AIRS реверсивный
- Электропривод BELIMO с возвратной пружиной
- Электропривод AIRS с возвратной пружиной
220/24 В выбор на все приводы
Клапан противопожарный (НЗ)КОМ круглого сечения состоит из корпуса, изготовленного из оцинкованной или нержавеющей сталей толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов. Предусмотрена возможность комплектации электромеханическим приводом в качестве толкателя. Размещение привода снаружи клапана. Корпус имеет глубину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Соединение фланцевое. Заслонки, по типу многослойный сэндвич, изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными или нержавеющими металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента).
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Клапаны устанавливаются в канал с разным направлением воздушного потока:
Клапаны КПП НЗ(КОМ) круглые:

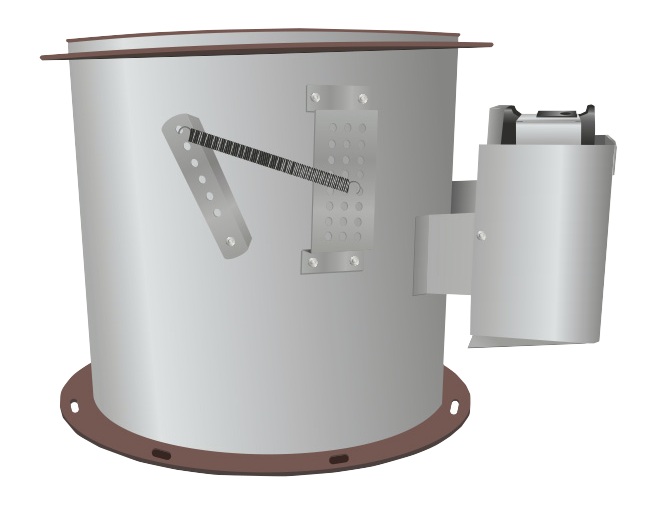

Клапан противопожарный ПРОК-90(120)-НЗ(КОМ-3)

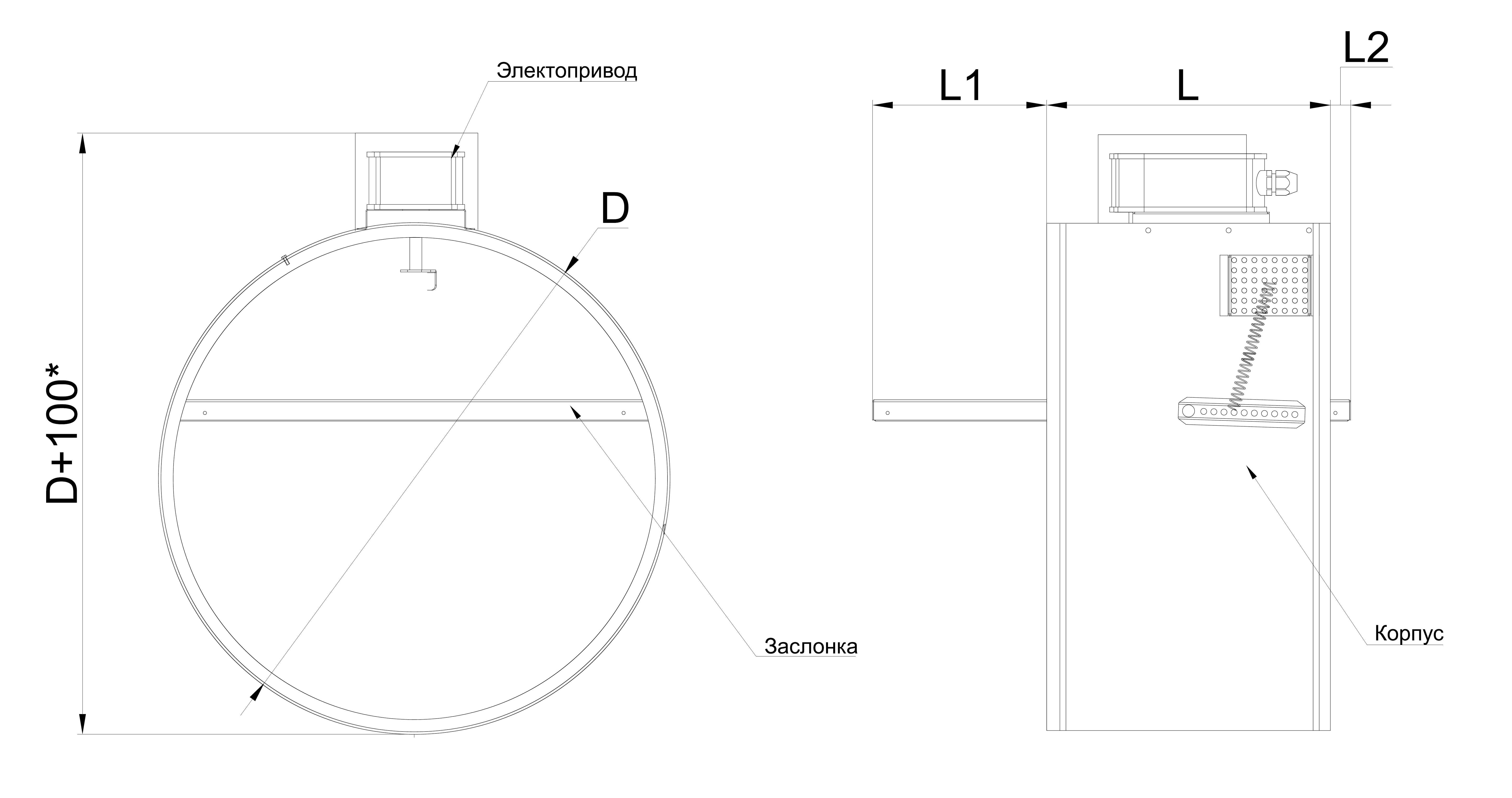

Чертеж клапана EI 90(120)
Технические характеристики НЗ(КОМ)
Пример заказа
