Клапан противопожарный ПРОК-90(120)-НЗ-ФЛ

Скачать документацию / 7 706 Кб

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

БрендВентар-С
ИсполнениеНормально закрытые
Наименование клапанаПРОК

Описание НЗ

Типы клапана:

К - канальный
С - стеновой
КС - канальный без вылета заслонки за лицевую сторону
КЛ - канальный многостворчатый
СЛ - стеновой многостворчатый
УВ-К - канальный с уменьшенным вылетом заслонки
УВ-С - стеновой с уменьшенным вылетом заслонки

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

- в режиме нормально закрытого

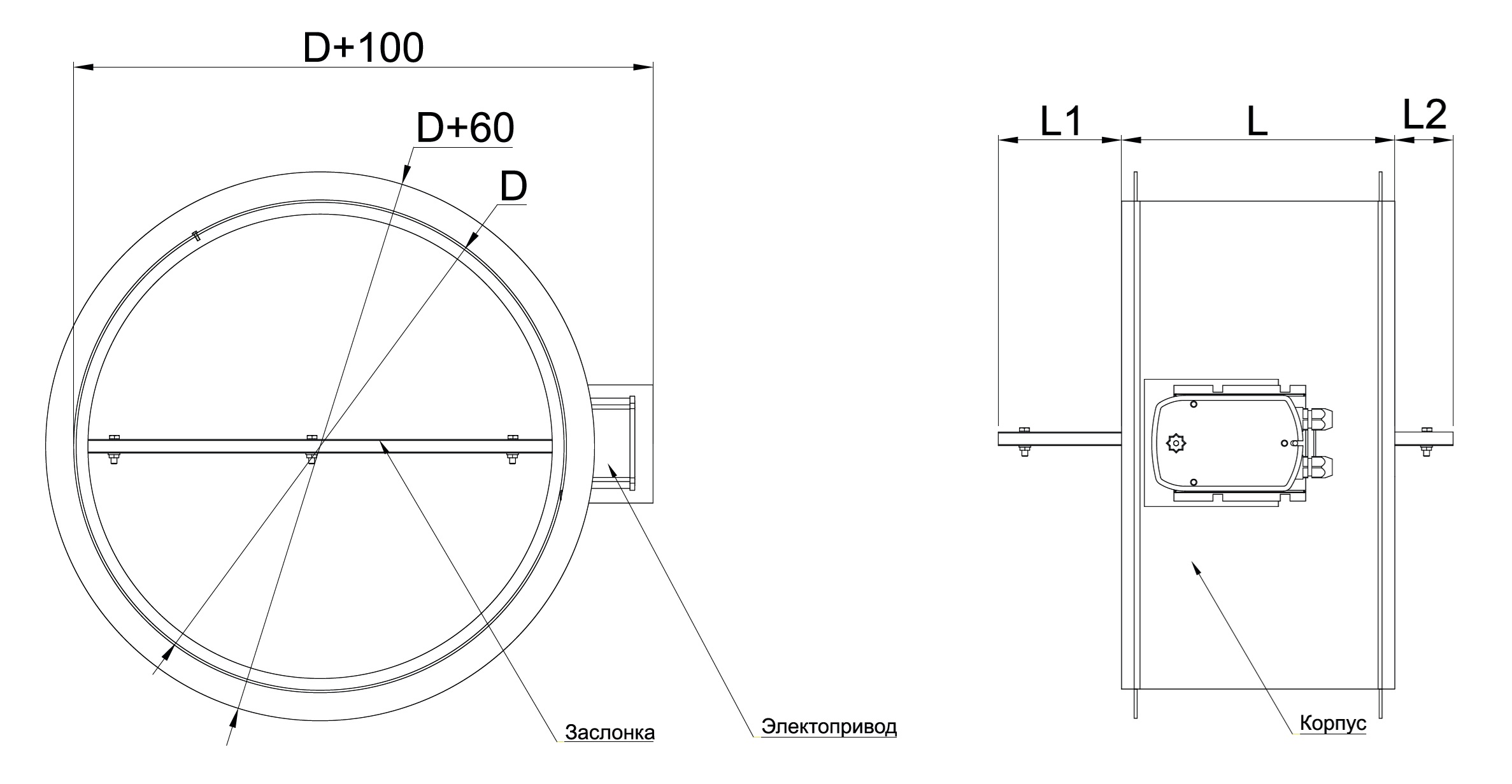

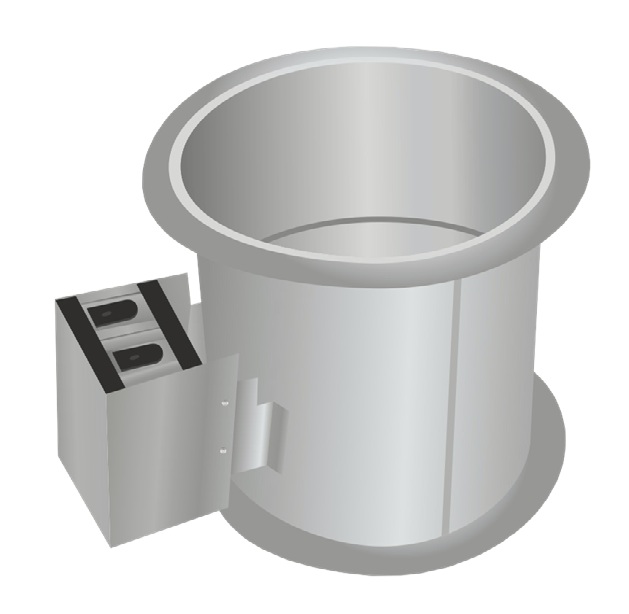

Клапан противопожарный нормально закрытый ПРОК состоит из корпуса 1 мм оцинкованной стали круглой формы, привода, расположенного снаружи корпуса и огнеупорной заслонки из негорючих минеральных материалов. Корпус имеет длину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. ПРОК НЗ канального типа сохраняют работоспособность вне зависимости от пространственной ориентации.

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Двигательные механизмы, применяемые на клапанах НЗ:

Электропривод BELIMO реверсивный
Электропривод AIRS реверсивный
Электропривод BELIMO с возвратной пружиной
Электропривод AIRS с возвратной пружиной
Электромагнитный привод

220/24 В - выбор на все приводы

Фланец на канальных клапанах шириной 30 мм., на стеновых клапанах 45 мм. Заслонки имеют коробчатый вид, заполненный огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан, при воздействии температуры свыше 140°С
