Клапан противопожарный КПП 90(120)-НЗ(КЛ)-ВЗ

Скачать документацию / 929 Кб

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Описание НЗ — взрывозащищённое исполнение (ВЗ)

Типы клапана (взрывозащищённое исполнение — только канальные, с наружным расположением привода):

К - канальный
КС - канальный без вылета заслонки за лицевую сторону

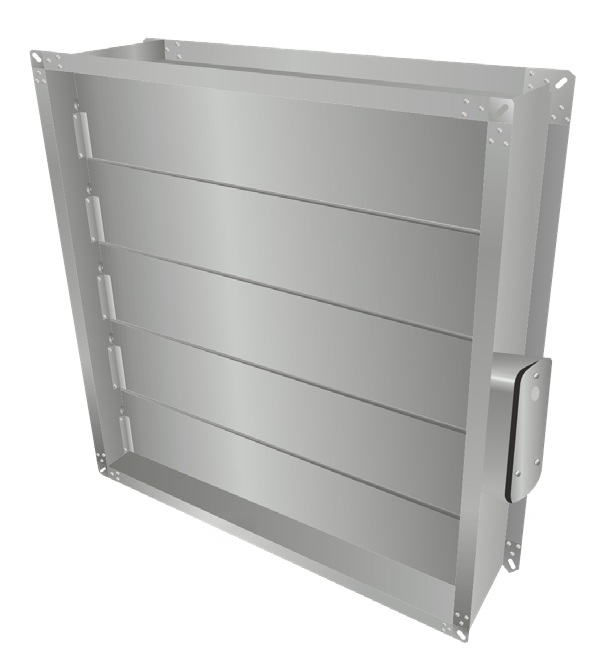

КЛ - канальный многостворчатый
УВ-К - канальный с уменьшенным вылетом заслонки

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

Взрывозащищённое исполнение (маркировка «ВЗ»):

Клапаны противопожарные нормально открытые и нормально закрытые прямоугольного (КПП) или круглого (ПРОК) сечения с наружным расположением привода могут изготавливаться во взрывозащищённом исполнении. Конструкция взрывозащищённых клапанов обеспечивает их взрывобезопасность:

конструкция и применяемые материалы исключают накопление и разряд статического электричества — клапан подключается к контуру заземления;
материалы и конструкция выбраны в соответствии с условиями эксплуатации и рабочими средами;
в подвижных соединениях, к которым возможен доступ внешней среды, зазоры и подбор материалов исключают образование искр от фрикционного трения;
физические и химические свойства материалов корпуса, заслонок и уплотнительных элементов не могут являться инициаторами взрыва;
применяются Ex-комплектующие во взрывозащищённом исполнении.

Монтаж, эксплуатация и обслуживание клапанов должны производиться в строгом соответствии с руководством по эксплуатации.

Клапан противопожарный нормально закрытый КПП состоит из:

корпуса, изготовленного из оцинкованной стали толщиной 1 мм;
огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и привода, расположенного снаружи корпуса.

Корпус прямоугольного клапана, в зависимости от исполнения, имеет глубину от 200 мм до 250 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Фланец на канальных клапанах шириной 30 мм. Заслонки имеют коробчатый вид, заполненный огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С.

Двигательные механизмы, применяемые на взрывозащищённых клапанах:

Электропривод BELIMO с возвратной пружиной
Электропривод BELIMO реверсивный
Электропривод AIRS с возвратной пружиной
Электропривод AIRS реверсивный

220/24 В - выбор на все приводы

Клапан КПП канального типа прямоугольного сечения сохраняет работоспособность вне зависимости от пространственной ориентации, но при условии горизонтального расположения оси вращения заслонки. Пространственная ориентация клапана при его установке должна быть указана при заказе.
