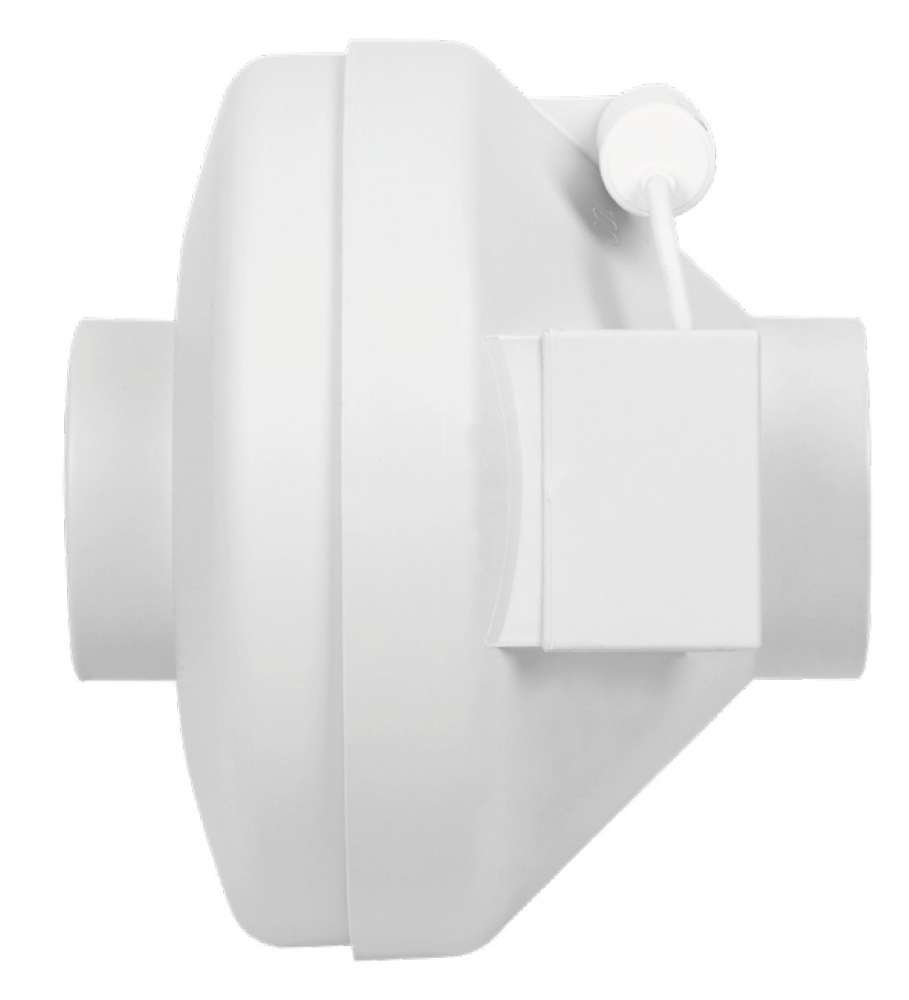

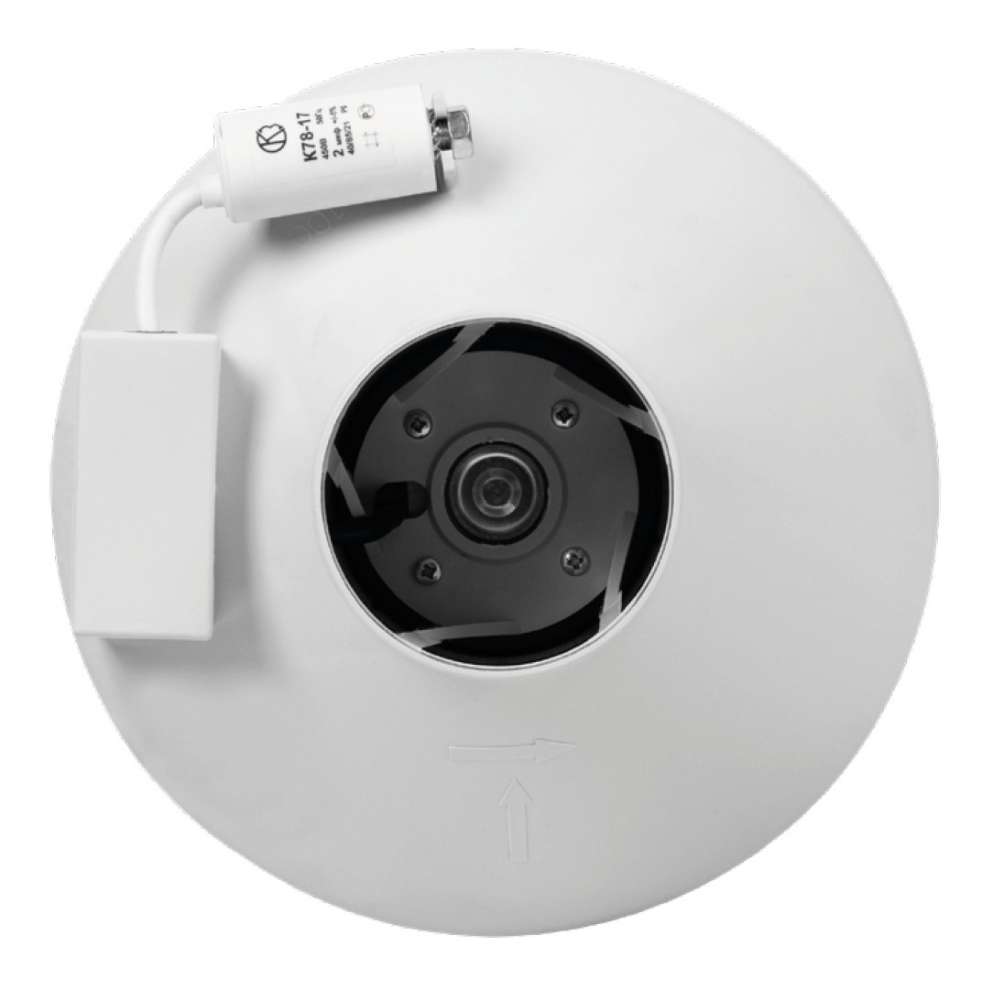

Вентилятор канальный центробежный Shuft CFk 160 VIM

Описание

Вентиляторы CFk VIM оснащены разъемным корпусом из прочного композитного материала, с повышенными звукопоглощающими и ударопрочными свойствами. Предназначены для перемещения воздуха в круглых каналах приточно-вытяжных систем вентиляции жилых, общественных, административных, промышленных помещений.

Конструкция

• Корпус: Композитный, устойчив к коррозии, на 10% легче металлического.
• Рабочее колесо: Пластиковая или металлическая крыльчатка с загнутыми назад лопатками.
• Мотор-колесо SHUFT: Установлено в центре воздушного потока по технологии EXTRA COOLING – обеспечивает оптимальное охлаждение двигателя и увеличивает срок службы.
• Двигатель: Асинхронный с внешним ротором, степень защиты IP44, клеммная коробка IP55.
• Балансировка: Статическая и динамическая в двух плоскостях.
• Подшипники: Шариковые, необслуживаемые, с увеличенным ресурсом.
• Термозащита: Встроенная, с автоматическим перезапуском.
• Кабель: Теплостойкий, без галогенов, с изоляцией SIR.

Регулирование скорости

Поддерживается изменение напряжения с помощью:

• Пятиступенчатых трансформаторов TRE-T
• Плавных регуляторов SRE

Допускается подключение нескольких вентиляторов к одному регулятору (при соблюдении допустимого тока).

Монтаж и подключение

• Поставляется без монтажной планки.
• Поставка в собранном виде, готовые к подключению.
• Установка возможна в любом положении – по направлению воздушного потока.
• Обязателен доступ для обслуживания.
• Подключение электропитания – через клеммную коробку, только квалифицированным персоналом по прилагаемой схеме.

Обслуживание

• Не требует регулярного техобслуживания.
• Рекомендуется периодическая очистка крыльчатки.

Технические данные

• Напряжение питания 230 В, 1 ф, 50 Гц
• Минимально допустимое напряжение 65 В
• Ресурс 40 000 ч.
• Класс защиты от поражения электротоком II
• Степень защиты IPX4 Двигатель IP44

Акустические характеристики

Сводный график

Схема электрических соединений

Расшифровка обозначений
