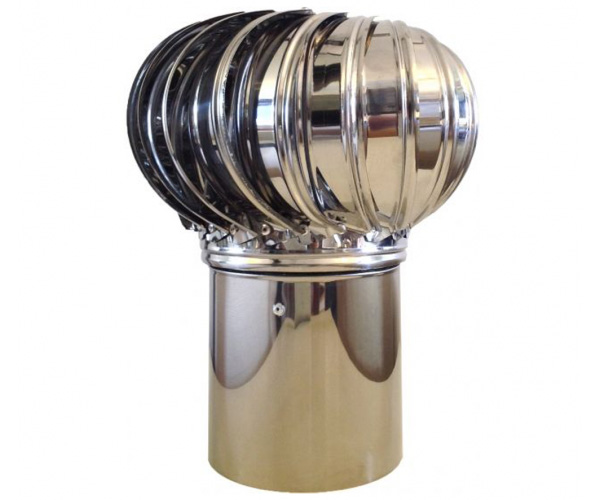

Турбо-динамический дефлектор TDD-400

Эффективно работают при отсутствии ветра и разницы температур.

Устанавливаются на вытяжных системах жилых зданий, дымоходах, шахтах естественной вентиляции, мусоропроводах.

·         Номинальное напряжение 220В+-10%.

·         Максимальный ток до 2А.

·         Потребляемая мощность РУД не более 15 ВА.

Особенности

·         Система автоматического управления: реле управления двигателем (РУДBP-12), датчик частоты вращения и датчик температуры

·         Датчик частоты вращения передает информацию блоку управления, который при недопустимой скорости запускает электродвигатель. После разгона до заданных оборотов двигатель переходит в "режим ожидания"

·         Датчик температуры при превышении пороговых значений отключает двигатель и предупреждает о нештатной ситуации (перегрев, повышенная нагрузка) через световую индикацию

·         Двухступенчатая защита электродвигателя

·         Температура окружающей среды от -45°С до +40°С, влажность до 75%.

·         Категория применения - умеренный климат (У)

Технические характеристики

Материал

Корпус: оцинкованная и нержавеющая сталь (высокие антикоррозийные свойства)

Активная головка: ротационные лопасти из оцинкованной стали

Клеммная коробка: расположена внутри корпуса для надежного подключения

Монтаж

·         Горизонтально/вертикально,внутри/снаружи помещения

·         Подключение выполняется через клеммную коробку к электронному блоку управления в шкафу автоматики

·         Требуется заранее проложить кабель (6×0,75) от места установки к блоку управления

·         Монтаж производится специализированной организацией согласно проекту и СНиП

·         Фиксация саморезами через монтажные отверстия

Чертеж TDD

Схемы подключения
