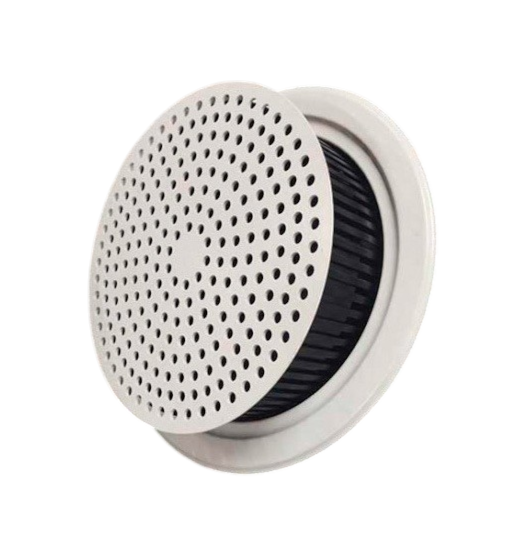

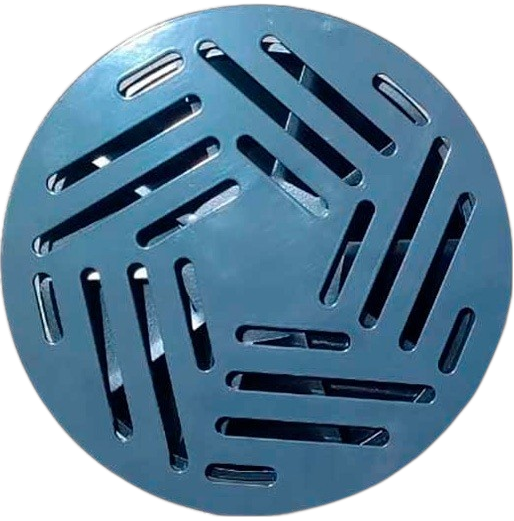

Круглый напольный диффузор AND

Описание

Круглые вихревые диффузоры AND предназначены для напольного монтажа и используются в системах вентиляции с постоянным и переменным расходом.

Вихревой режим течения приточного воздуха на выходе из диффузора позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.

Материалы изготовления

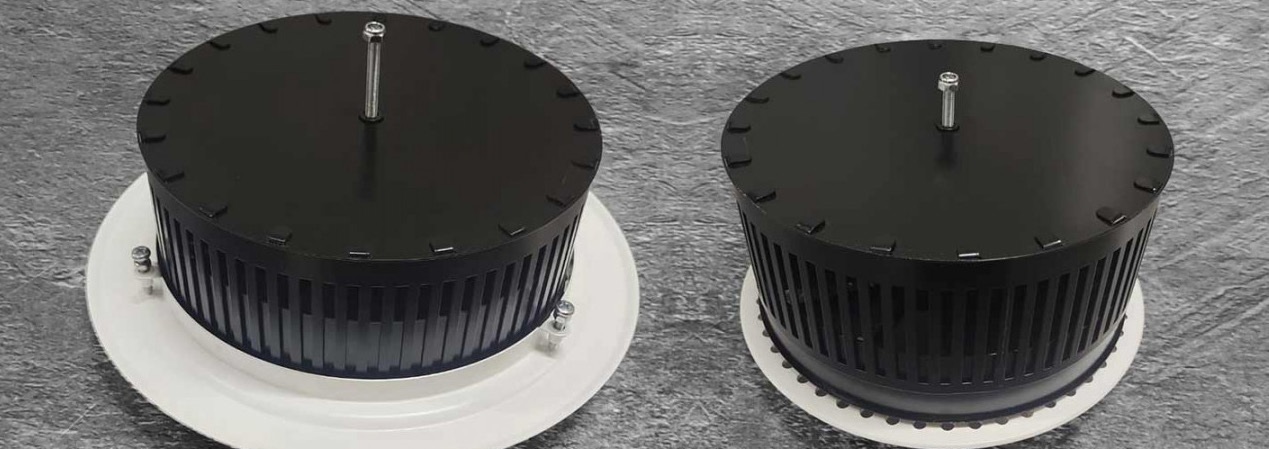

Диффузор изготавливается из оцинкованной и состоит из воздухораздающей панели и панели с закручивающими лопатками. Лицевая панель диффузора по умолчанию изготавливается с круглой перфорацией. По запросу возможно изготовить панель с любым рисунком.

Для подключения к системе воздуховодов диффузоры комплектуются адаптером- КСД или КСР.

Адаптер является элементом систем вентиляции и кондиционирования воздуха, они обеспечивает равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

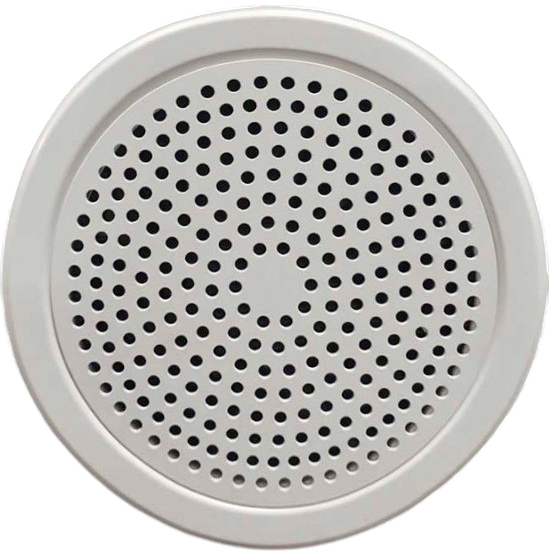

AND-1

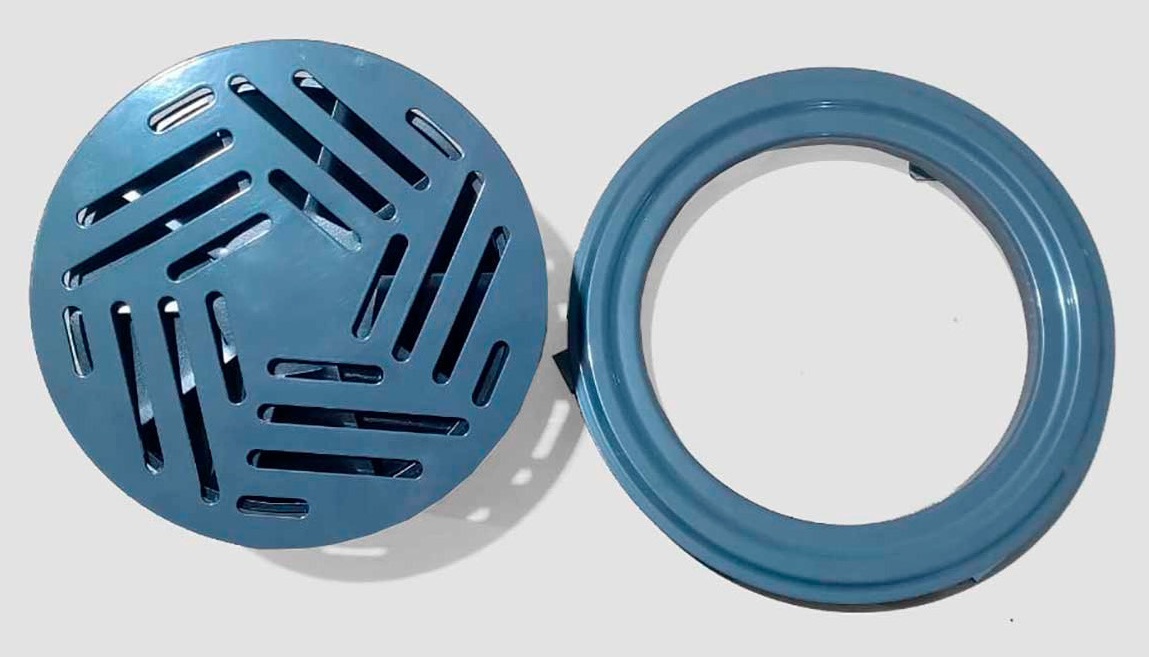

AND-2

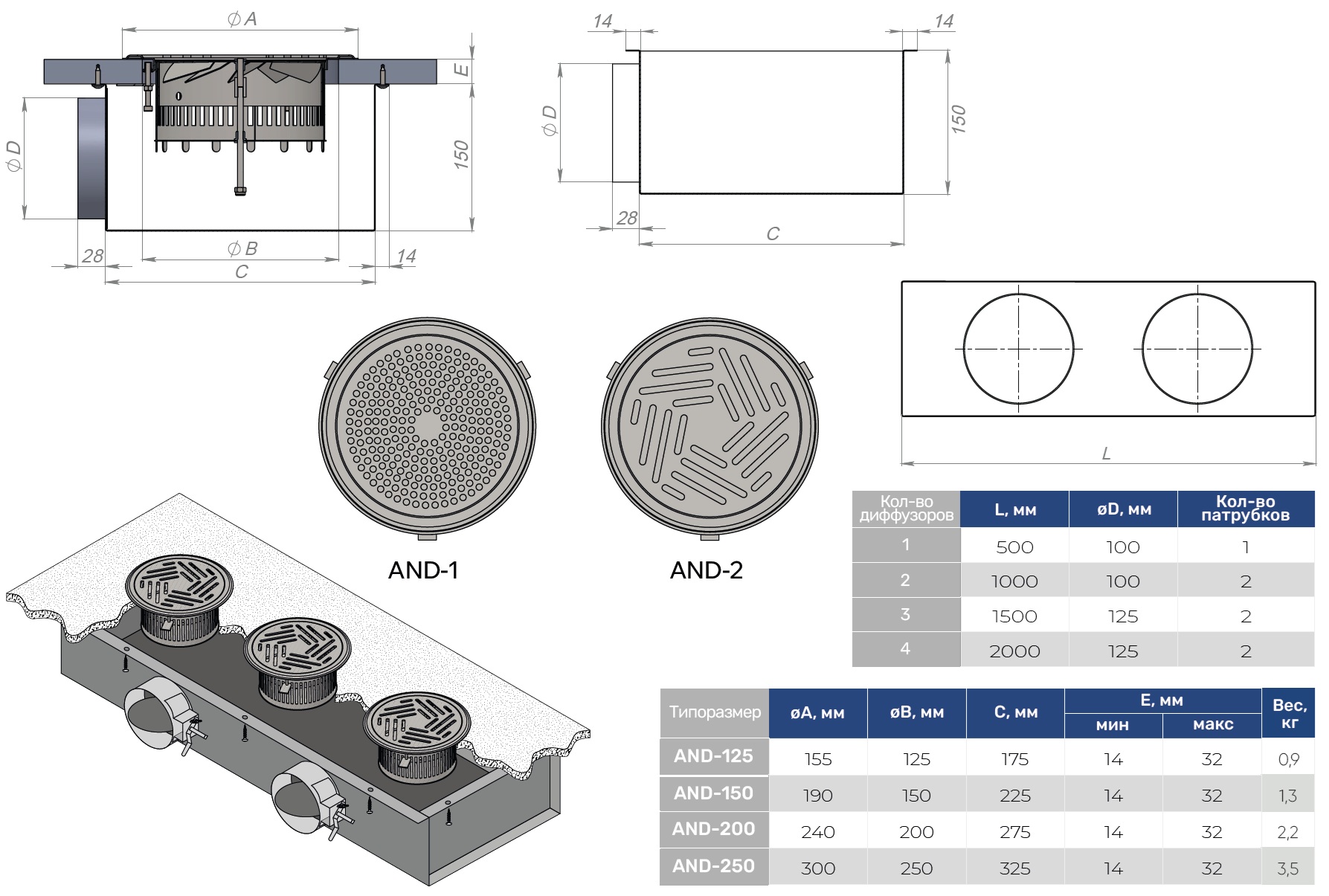

Габаритно-посадочные размеры
диффузора AND c КСД

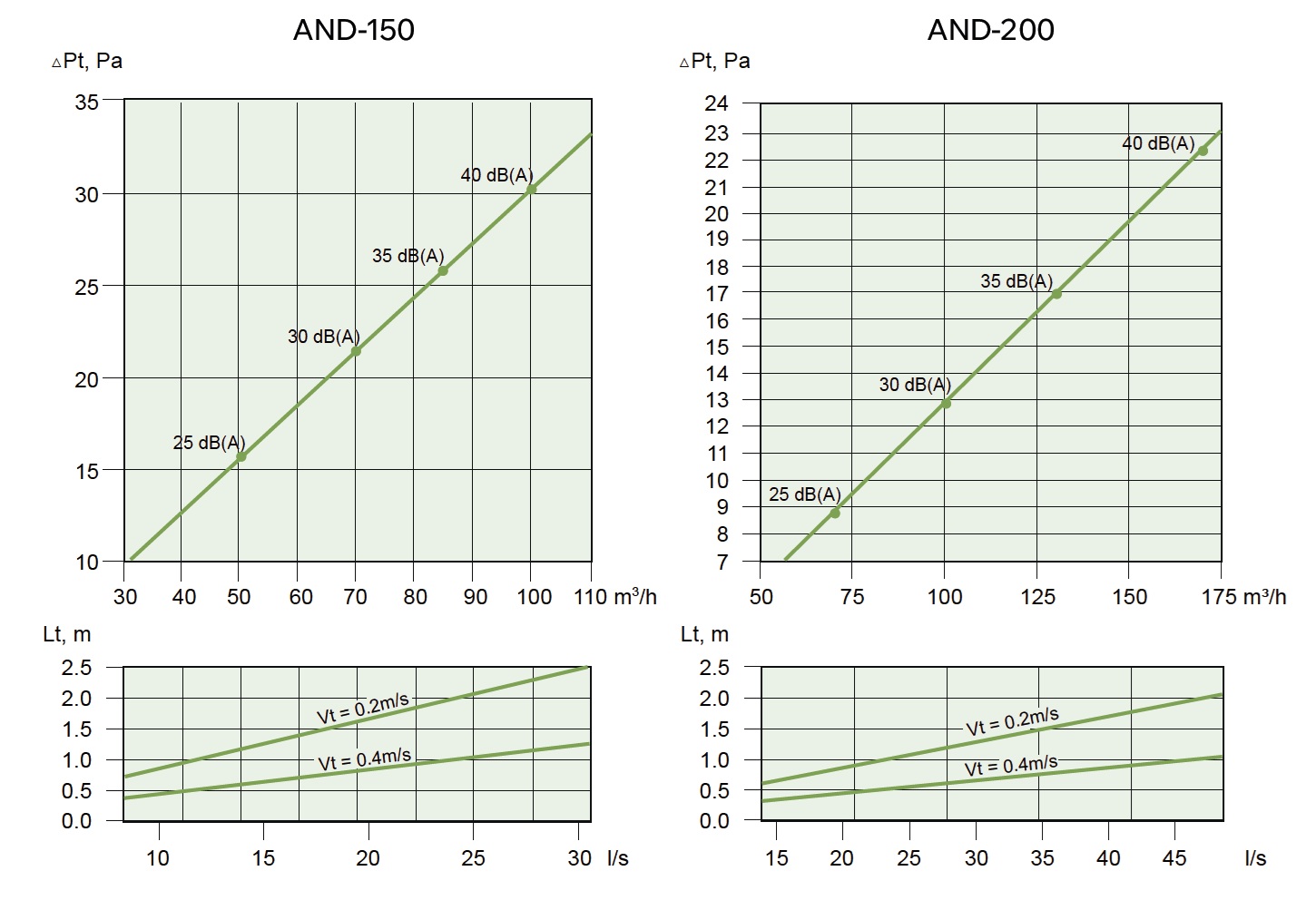

Данные для быстрого подбора AND с КСД

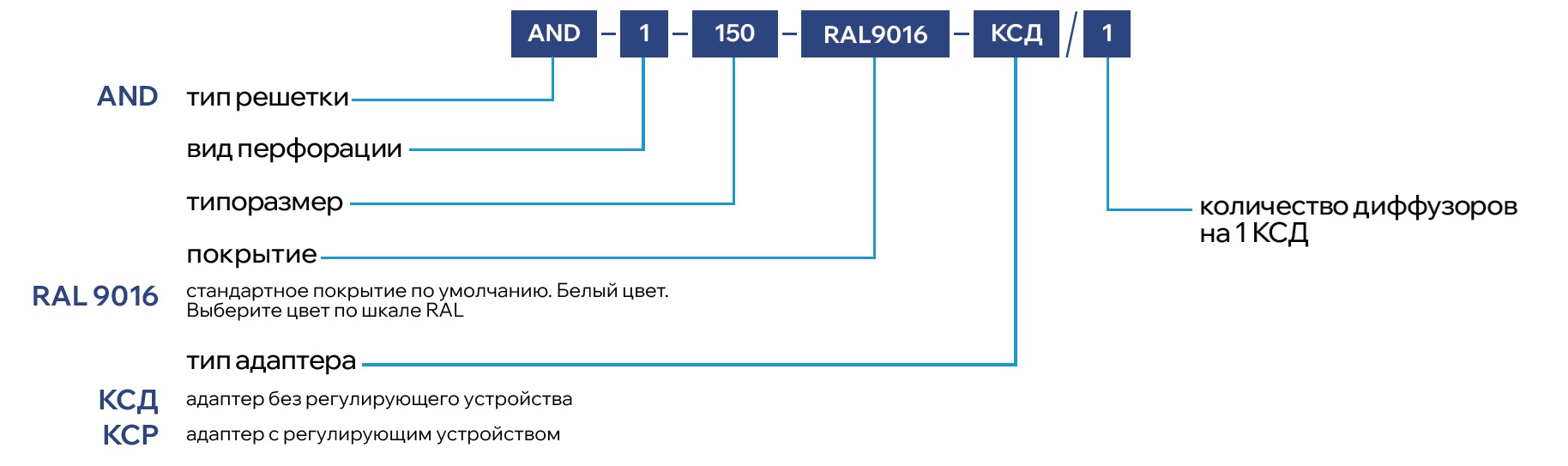

Пример заказа

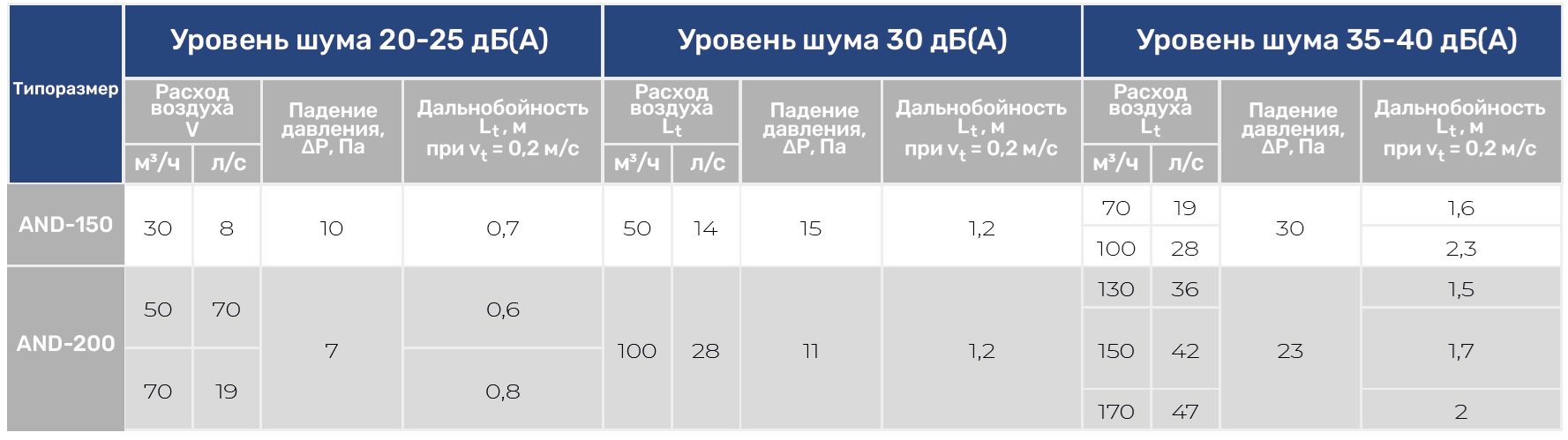

Показатели производительности диффузора AND в зависимости от генерируемого шума
