Перфорированный круглый диффузор ASK

Описание

Перфорированный круглый диффузор ASK

Круглый потолочный диффузор ASK используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления (КСД/КСР).

Корпус диффузора состоит из впускного конуса c соединительной муфтой и регулируемой перфорированной панели. Лицевая панель является съемной - такая конструкция облегчает доступ к воздуховоду или камере.

Диффузоры ASK обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.

Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

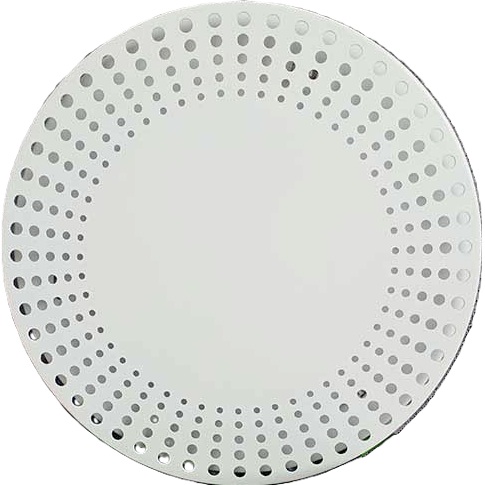

Внешняя сторона диффузора

Материалы изготовления

• Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
• По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016M (матовая). Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры

Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200, ø250, ø315.

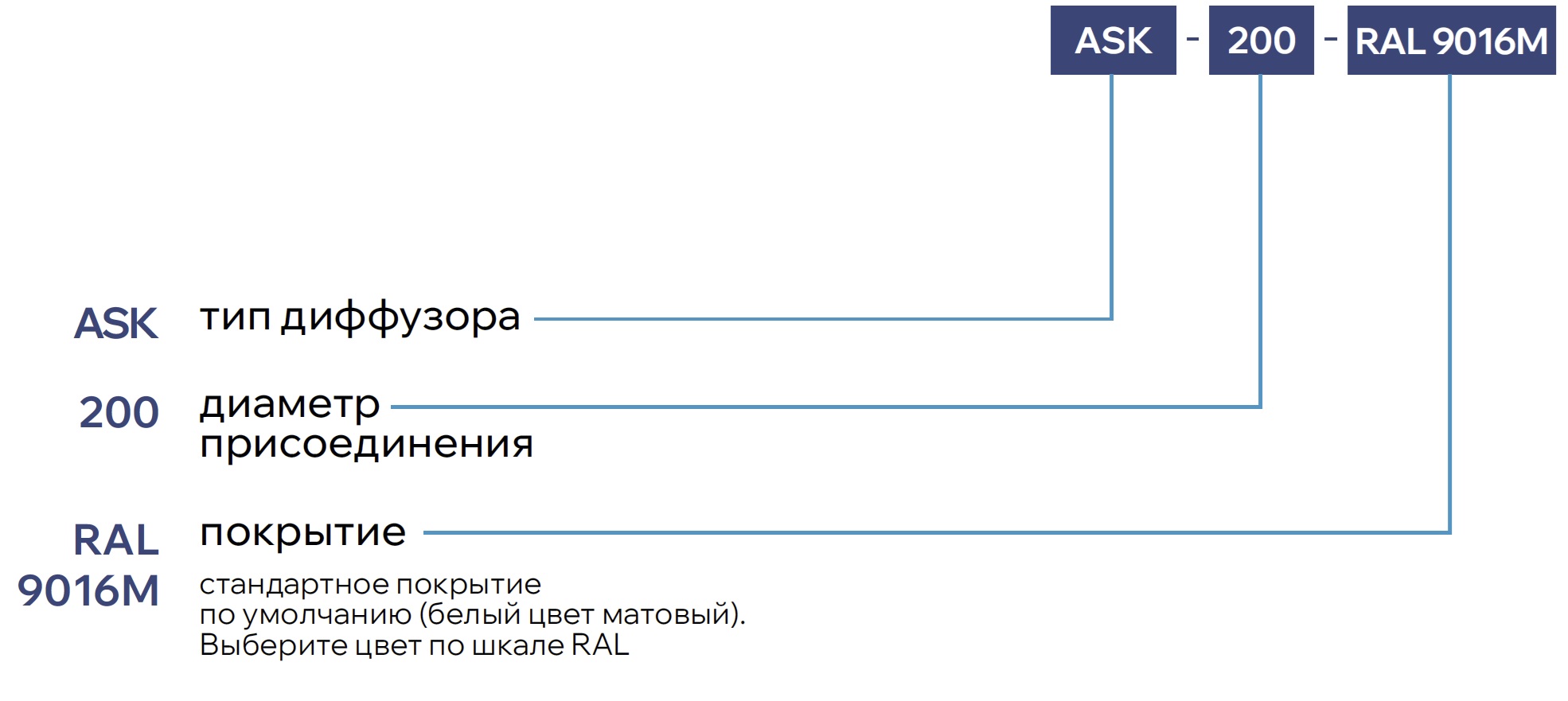

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

Пример заказа КСД к диффузору
