Потолочная решетка 3РП-Р с БРВ

Описание

Потолочная решетка 3РП предназначена для распределения воздушного потока внутри помещения в три стороны, а при установке клапана расхода воздуха (модель 3РП-Р) регулирует объем поступающего в помещение воздуха. Следуя из названия потолочные решетки устанавливаются в основном в потолок, как правило, типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.

Решетка выполнена из алюминиевого профиля, представляет собой раму и центральное жалюзийное полотно, которое является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.

Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Внешняя сторона решетки

Внутренняя сторона решетки с БРВ

Материалы изготовления

• При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

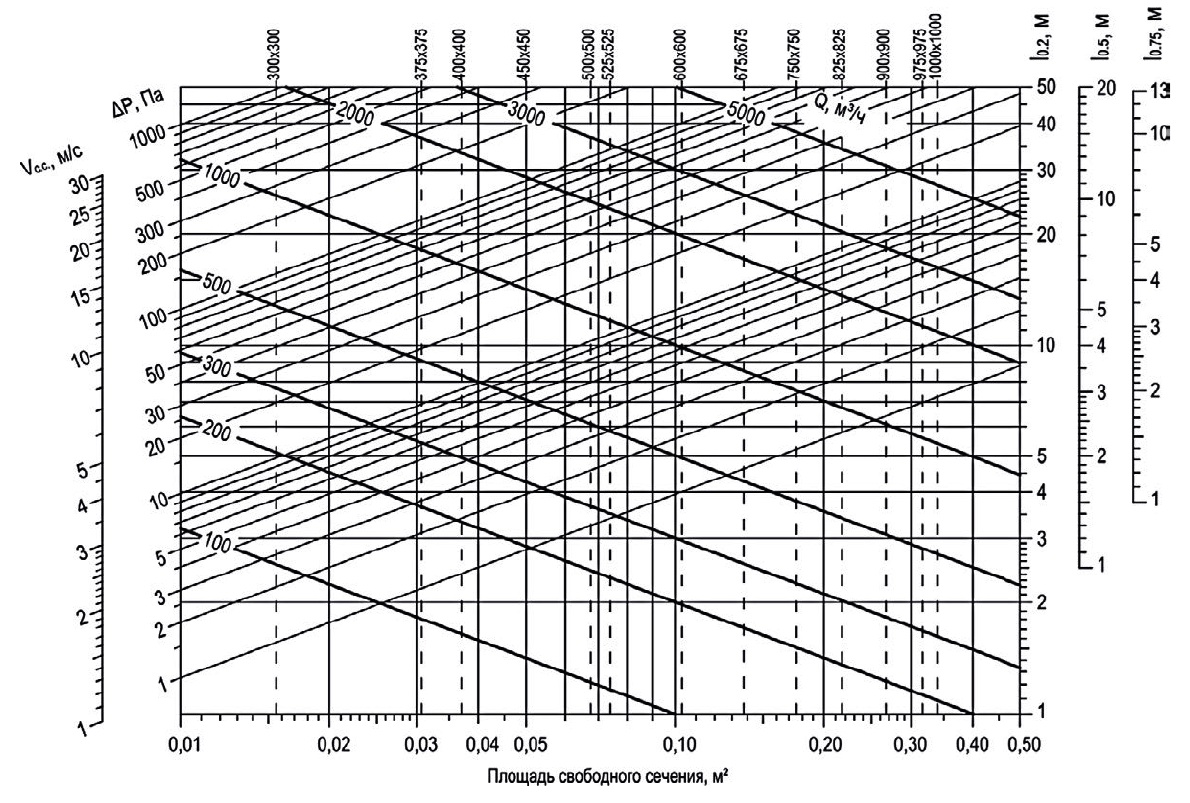

Возможно изготовление нестандартных размеров с шагом 1 мм

Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм

Минимальный размер решетки – 300х300 мм

Максимальный размер решетки – 1500х1500 мм

Определяющими размерами являются габаритные

Камера статического давления

Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым  патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Материалы изготовления

• Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика
• По умолчанию все изделия поставляются в  неокрашенном виде

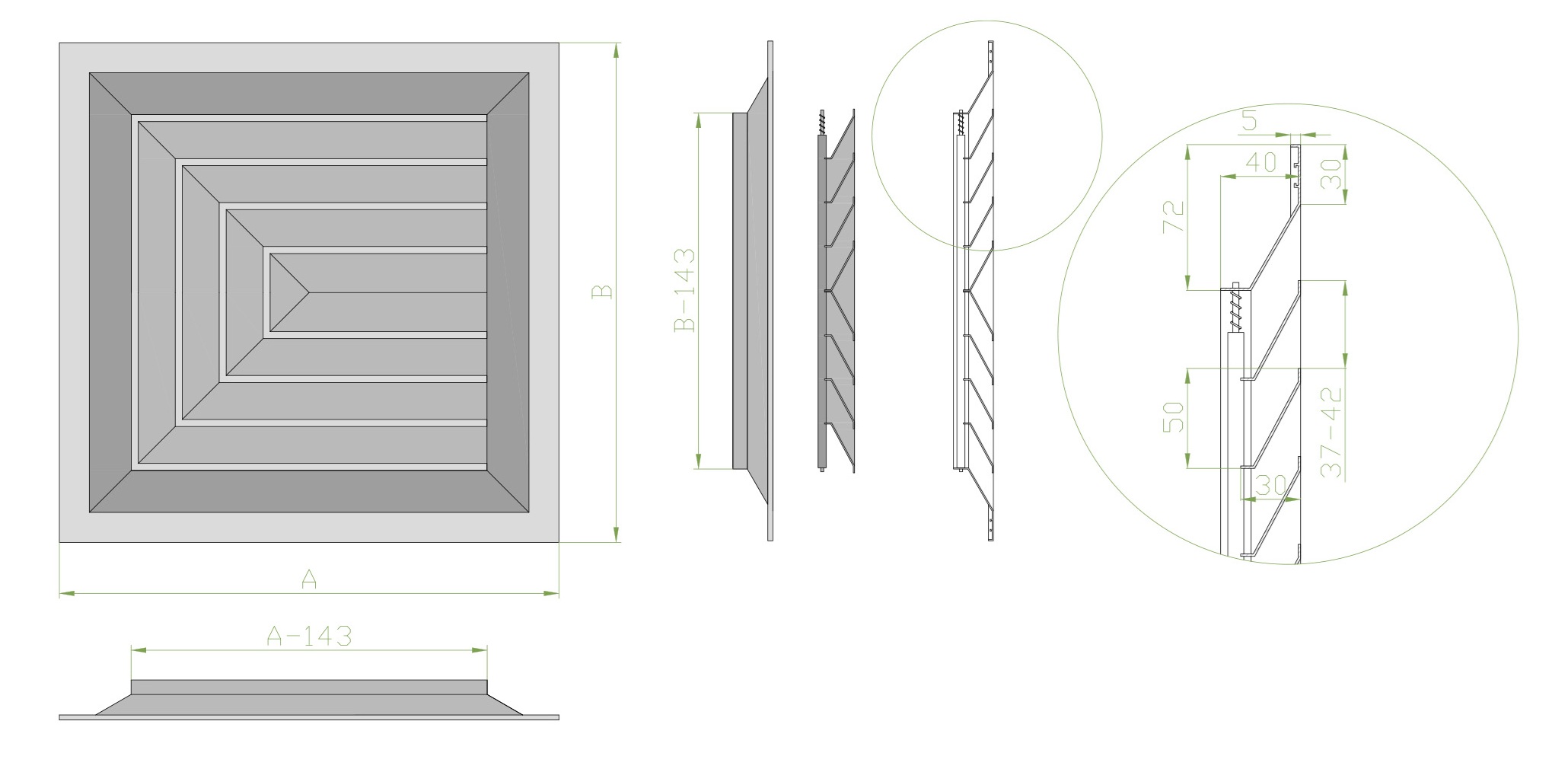

Габаритно-посадочные размеры камеры статического давления,

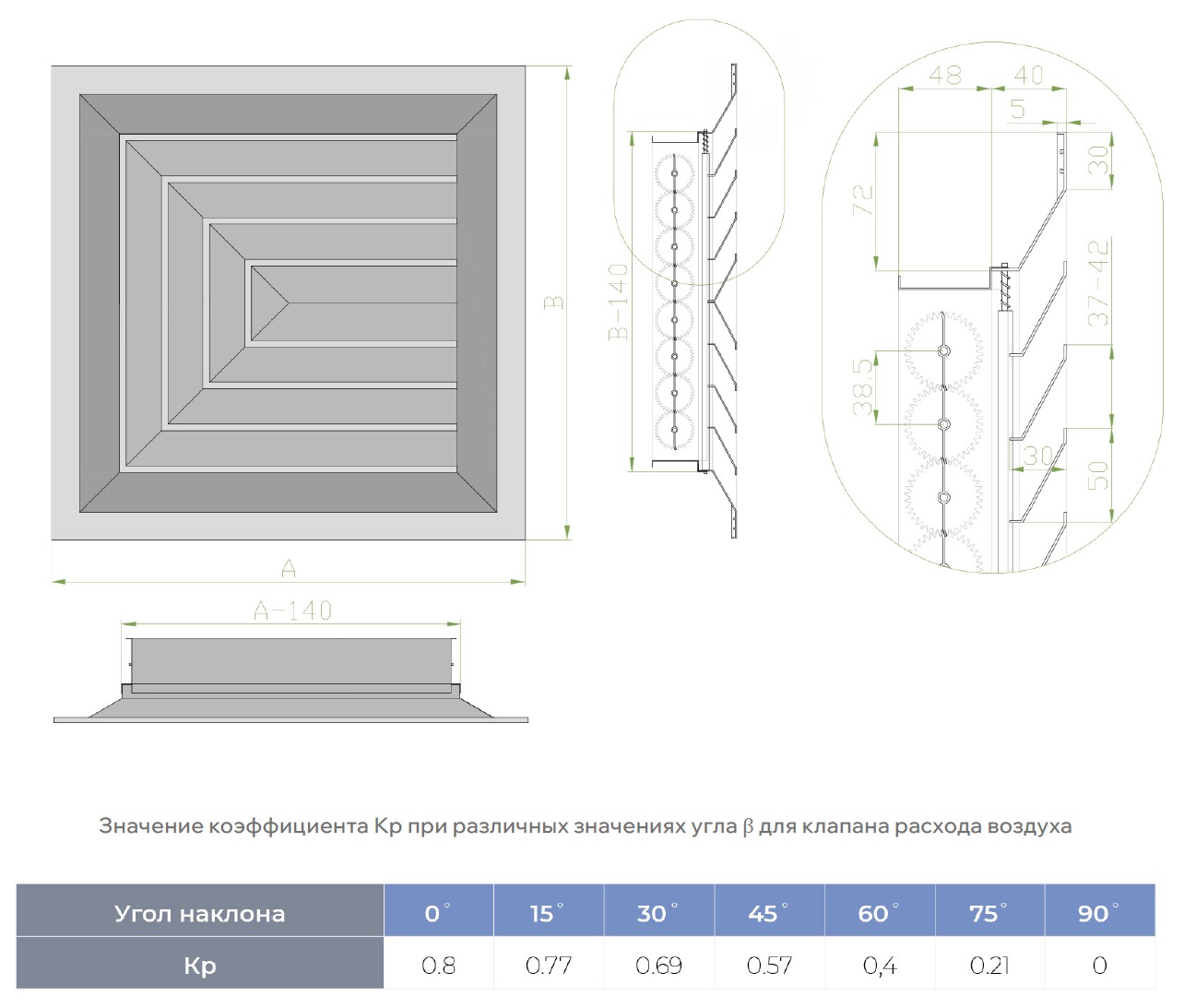

Габаритно-посадочные размеры потолочной решетки с клапаном расхода воздуха 3РП-Р

Варианты монтажа потолочных решеток
