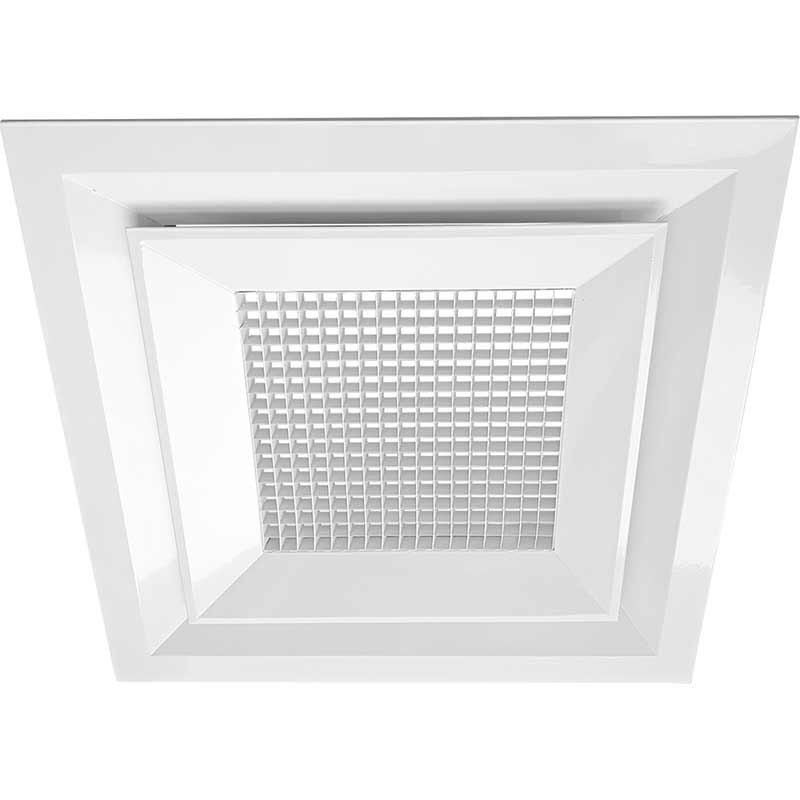

Сотовая потолочная решетка 4ЯРА-Р с клапаном расхода воздуха

Потолочная решетка 4ЯРА предназначена для распределения воздушного потока внутри помещения в четыре стороны, а при установке клапана расхода воздуха (модель 4ЯРА-Р) регулирует объем поступающего в помещение воздуха. Следуя из названия потолочные решетки устанавливаются в основном в потолок, как правило, типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.

Решетка выполнена из алюминиевого профиля, представляет собой раму и центральной части, состоящей из жалюзи и сотового полотна. Полотно является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.

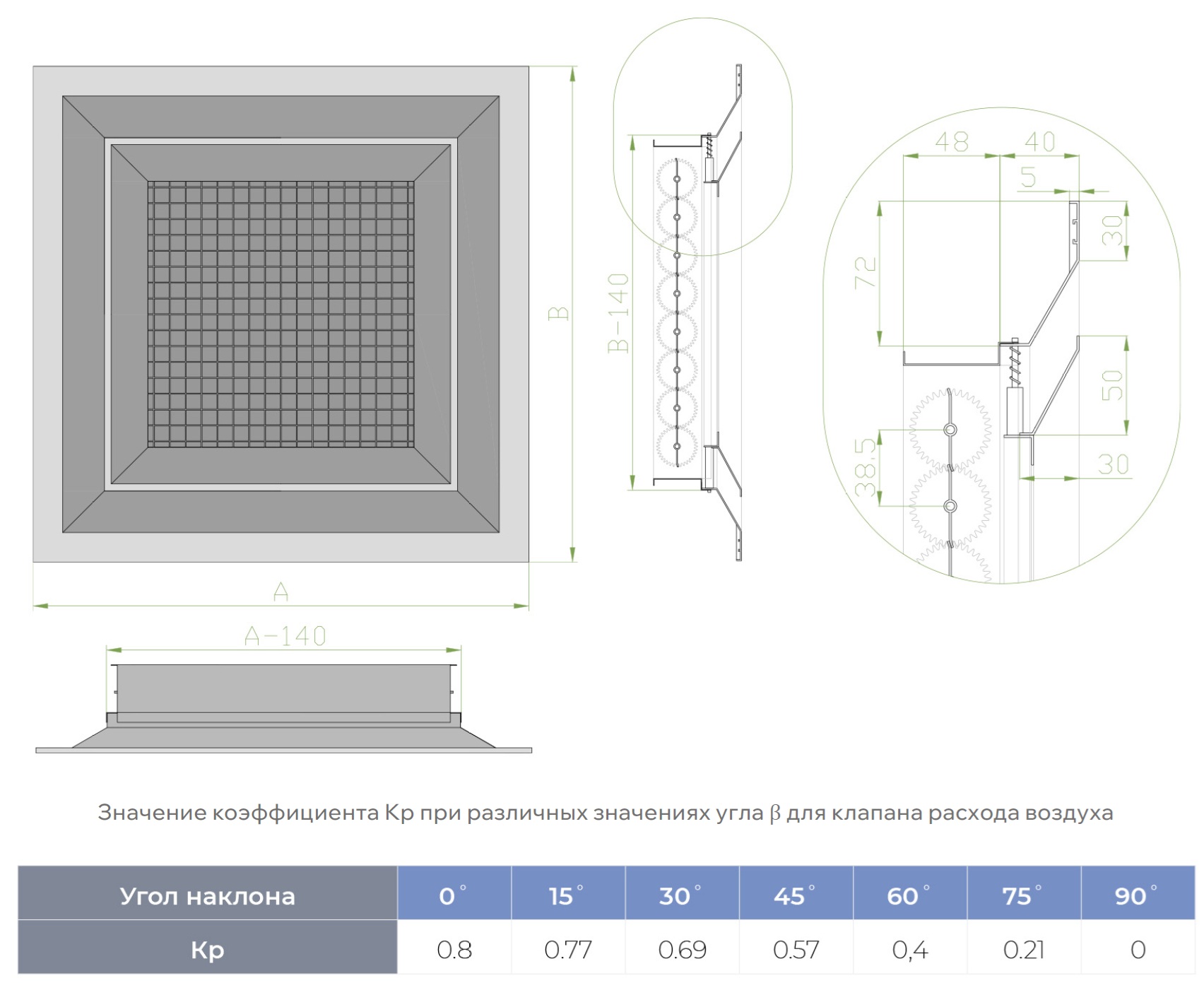

Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

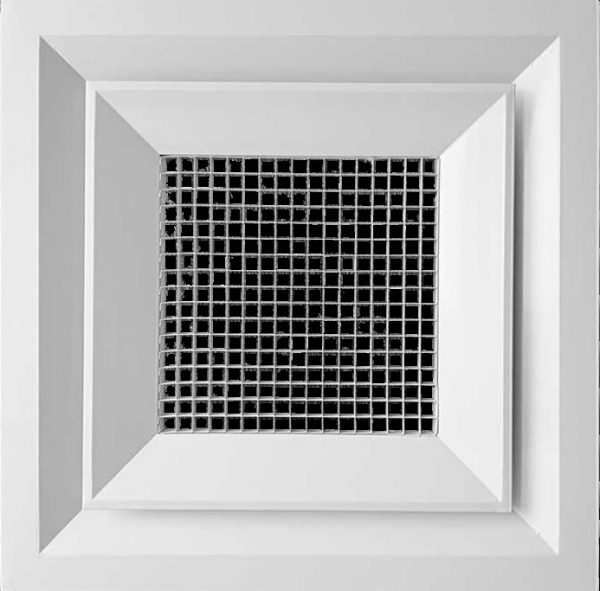

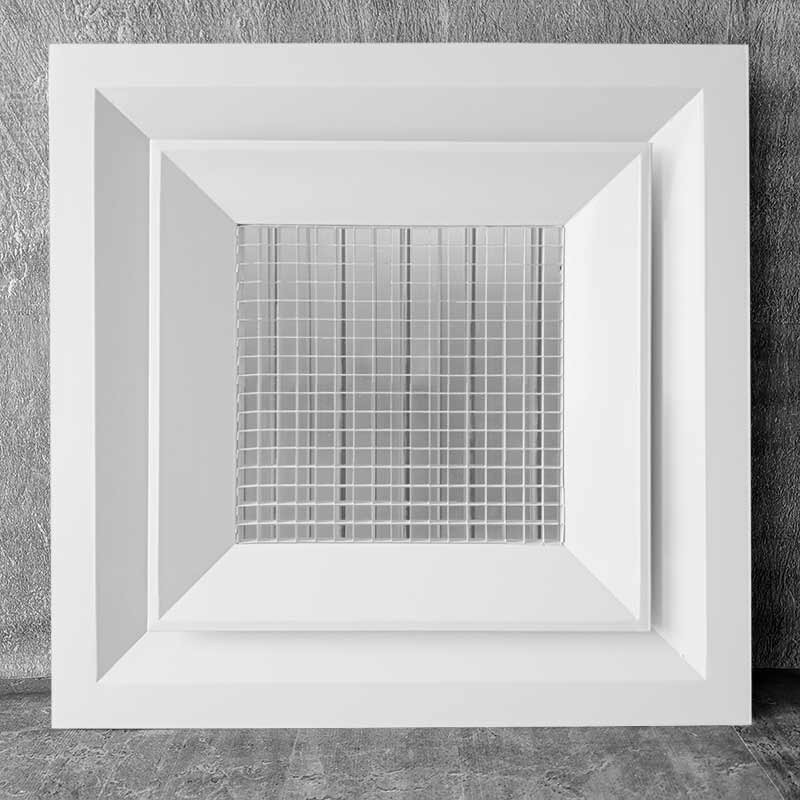

Внешняя сторона решетки

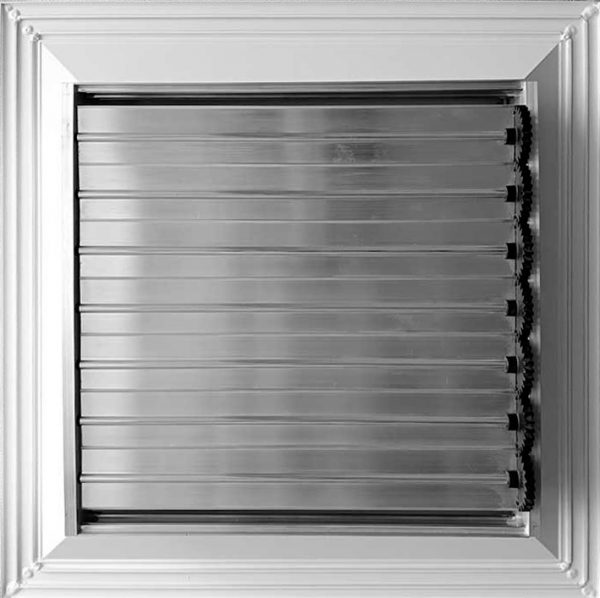

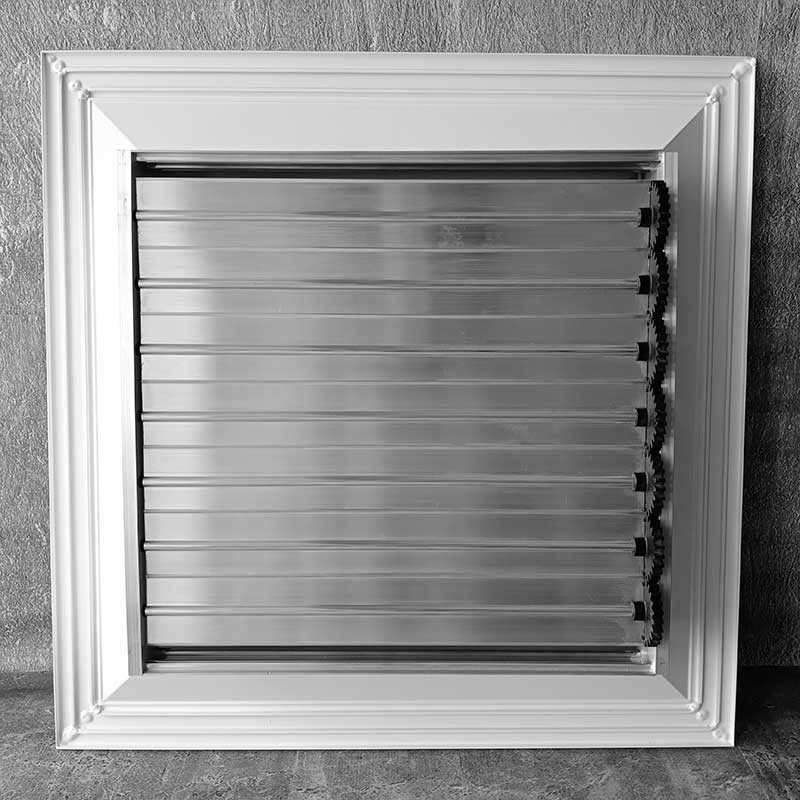

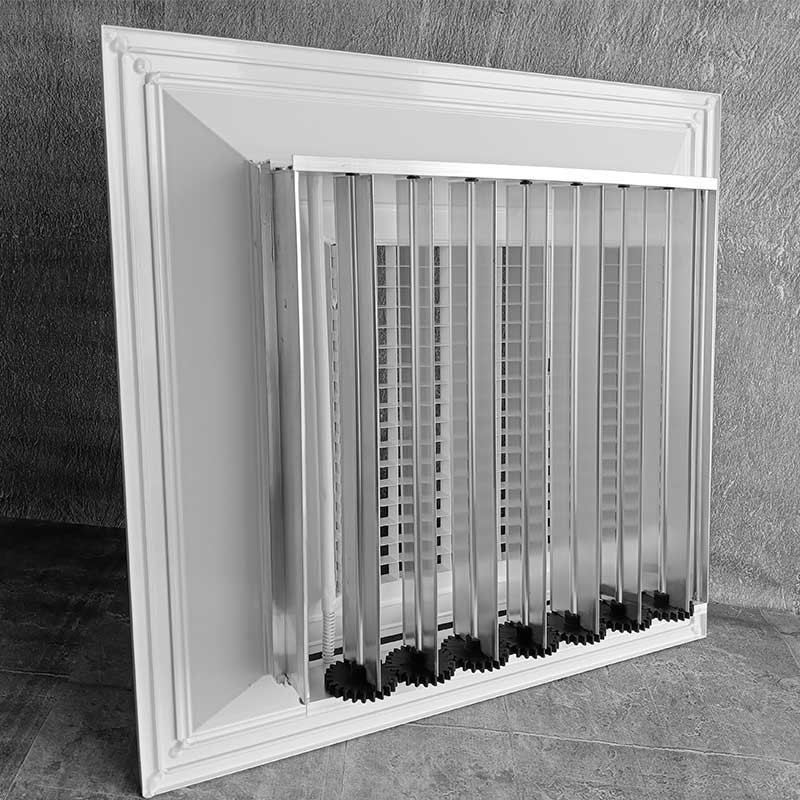

Внутренняя сторона решетки с БРВ

Материалы изготовления

• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия

Возможно изготовление нестандартных размеров с шагом 1 мм

Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм

Минимальный размер решетки – 300х300 мм

Максимальный размер решетки – 1500х1500 мм

Определяющими размерами являются габаритные

Камера статического давления

Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым  патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Материалы изготовления

• Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика
• По умолчанию все изделия поставляются в  неокрашенном виде

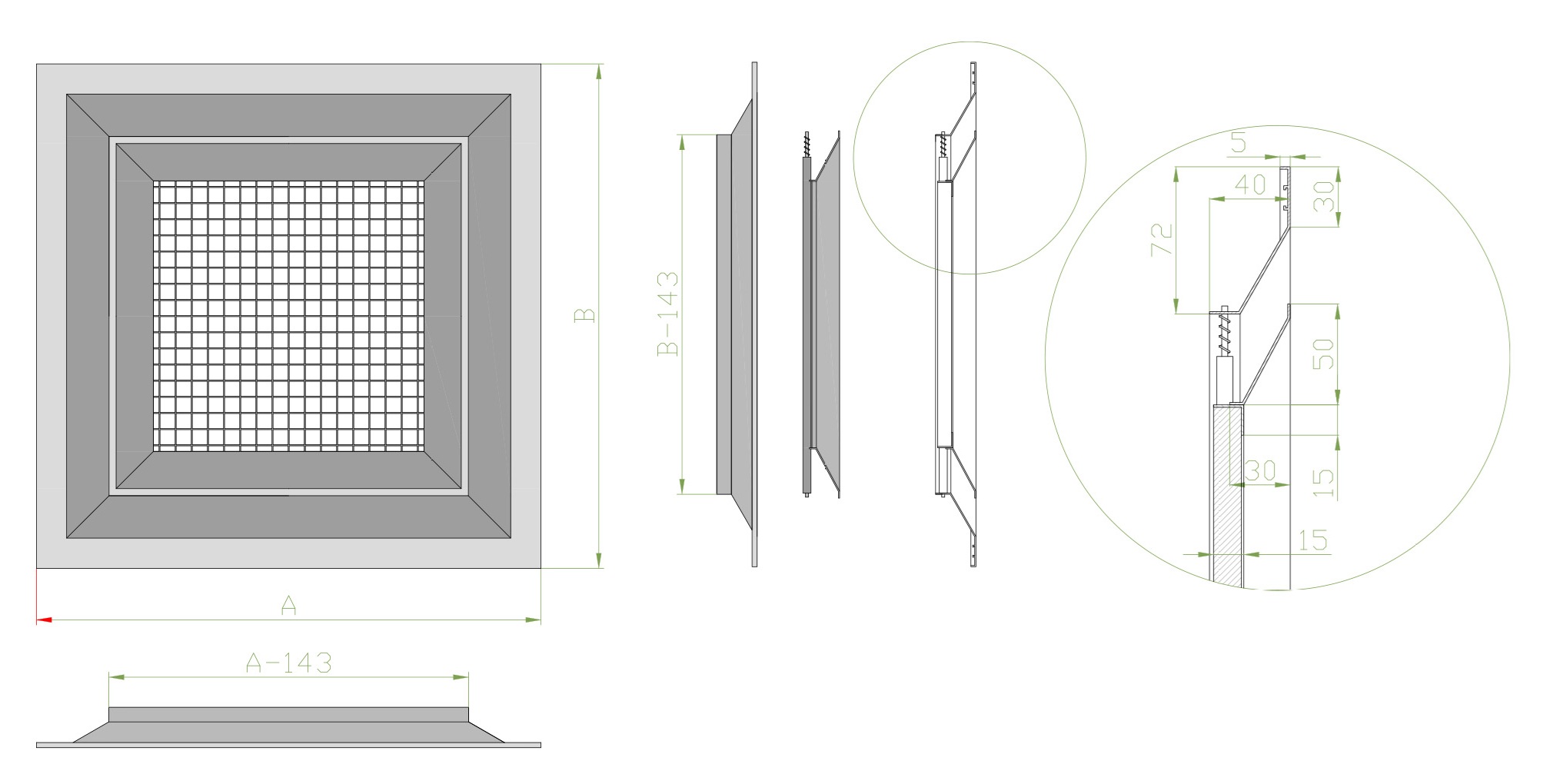

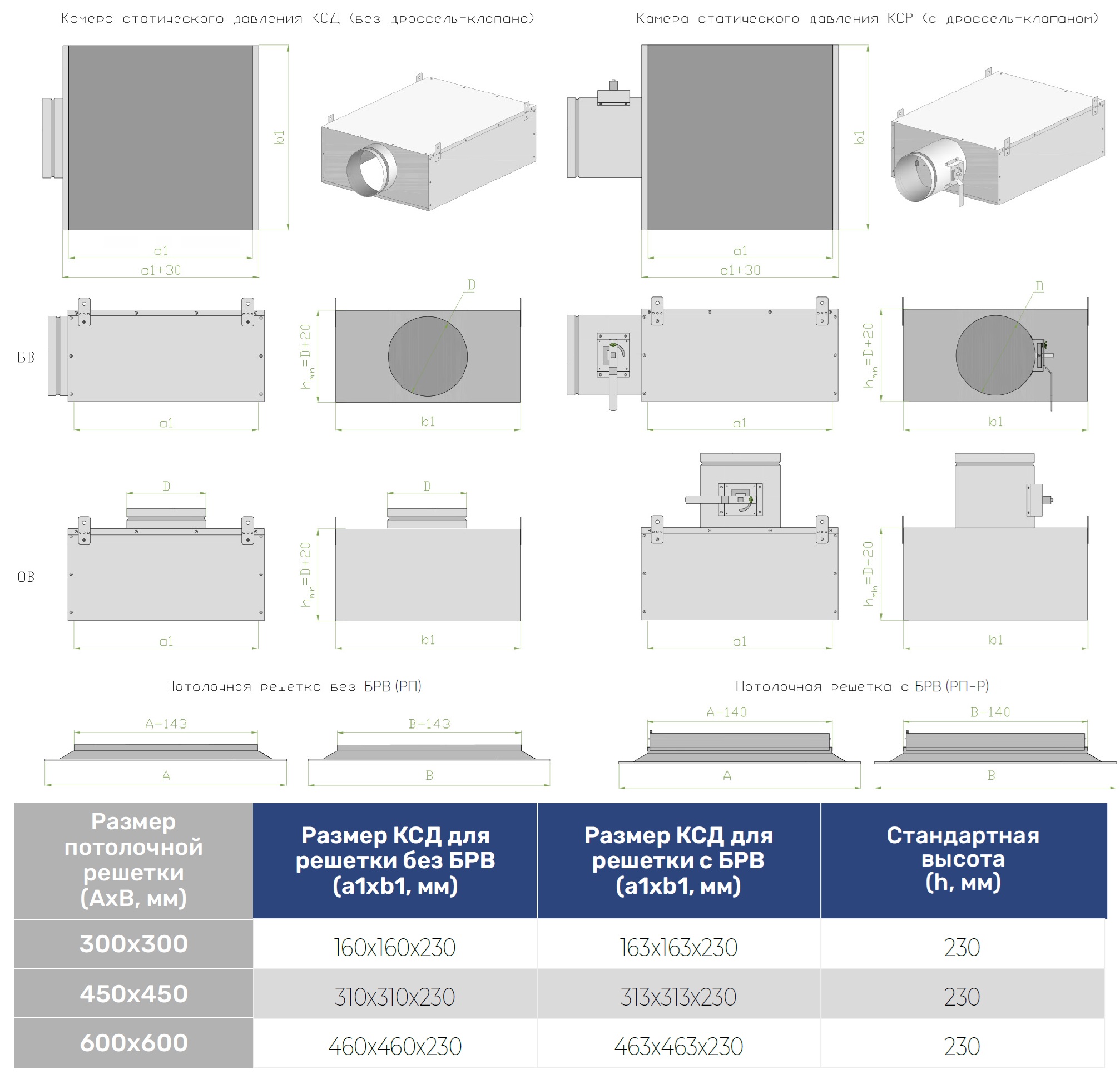

Габаритно-посадочные размеры камеры статического давления, АхВ габаритные размеры решетки,

Варианты монтажа потолочных решеток

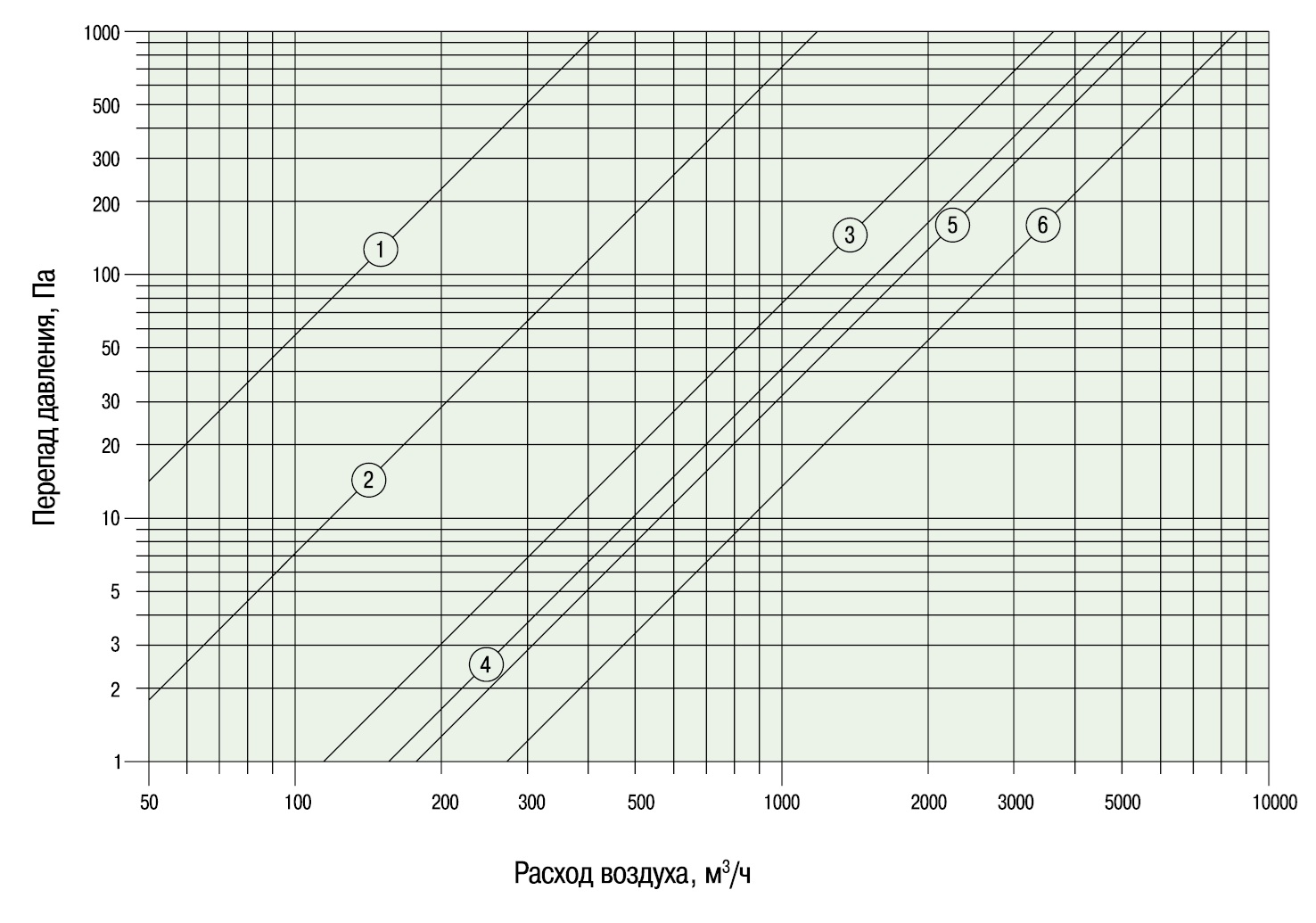

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

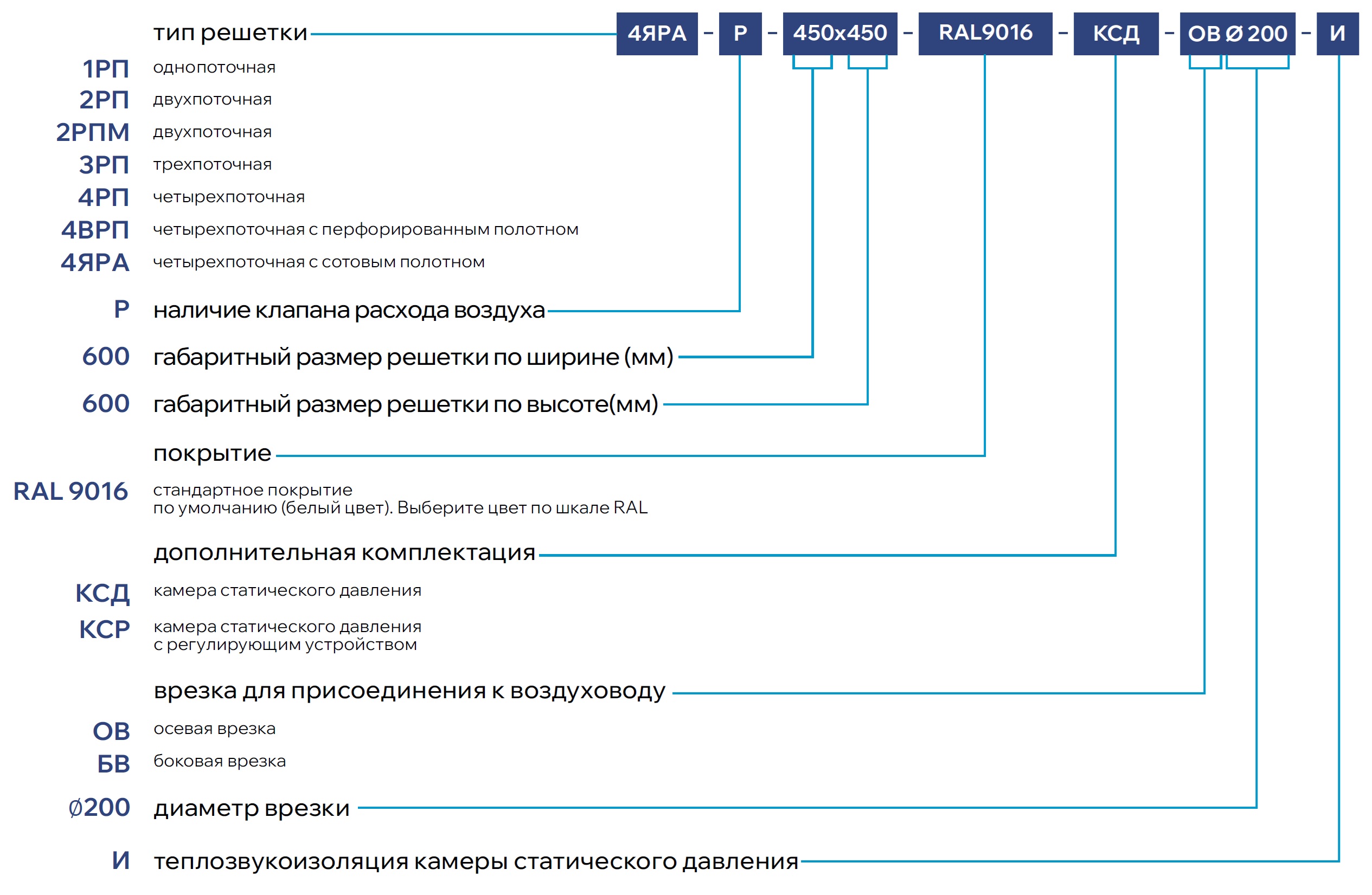

Пример заказа
