Веерная потолочная решетка 4RA

Описание

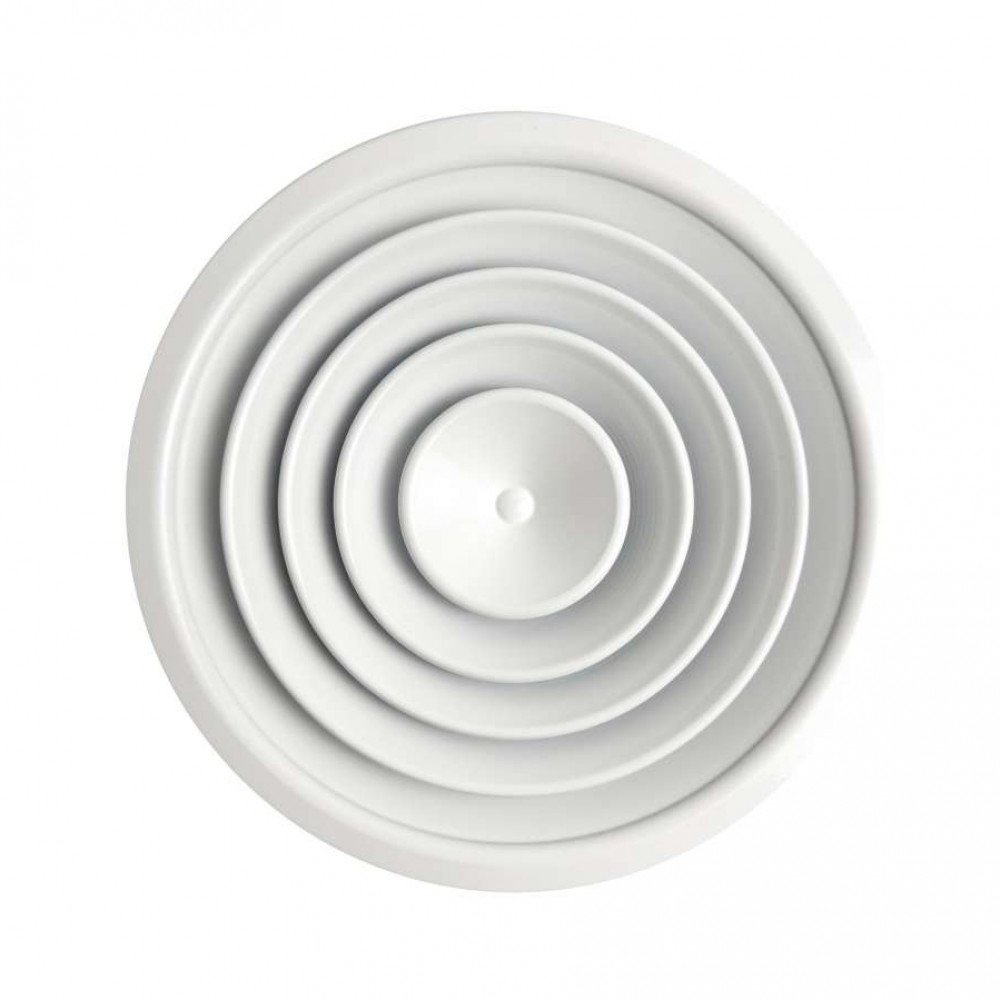

Веерный многоконусный потолочный диффузор 4RA прямоугольного сечения используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Диффузор позволяет подавать большие объёмы воздуха и имеет наибольшее живое сечение в своём классе. Направление подачи воздуха регулируется для вертикального и комбинированного потока.

Корпус диффузора состоит из впускного конуса с прямоугольной лицевой панелью и центральной части, состоящей из нескольких конусов меньшего диаметра.

Особенности диффузора 4RA:

• Типоразмеры 300х300, 450х450, 595х595 соответствуют габаритным размерам лицевой панели
• Типоразмер 595х595 идеально подходит для подвесных потолков типа «Armstrong»
• Патрубок для присоединения к воздуховоду круглого сечения
• Возможно изготовление диффузора с регулируемой центральной частью, что позволяет регулировать направление потока воздуха, а также при необходимости производить очистку и иметь доступ к воздуховоду или камере
• Возможна комплектация сегментным клапаном для регулировки объема приточного воздуха (S), удлинителем (U), а также камерой статического давления (КСД/КСР)
• Материал изготовления - оцинкованная сталь
• Покрытие по умолчанию -  полимерная порошковая краска белого цвета RAL 9016 (матовая)

Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры.

Диффузор устанавливается непосредственно в круглый воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

Нерегулируемый диффузор закрепляется с помощью резьбовой шпильки М10 к закладной в КСД.

Для установки регулируемого диффузора необходимо закрепить корпус к горловине КСД с помощью заклепок или саморезов. Установить внутренний конус: конусы в нормальном положении - для вертикальной подачи воздуха, выступают – для комбинированной подачи воздуха.

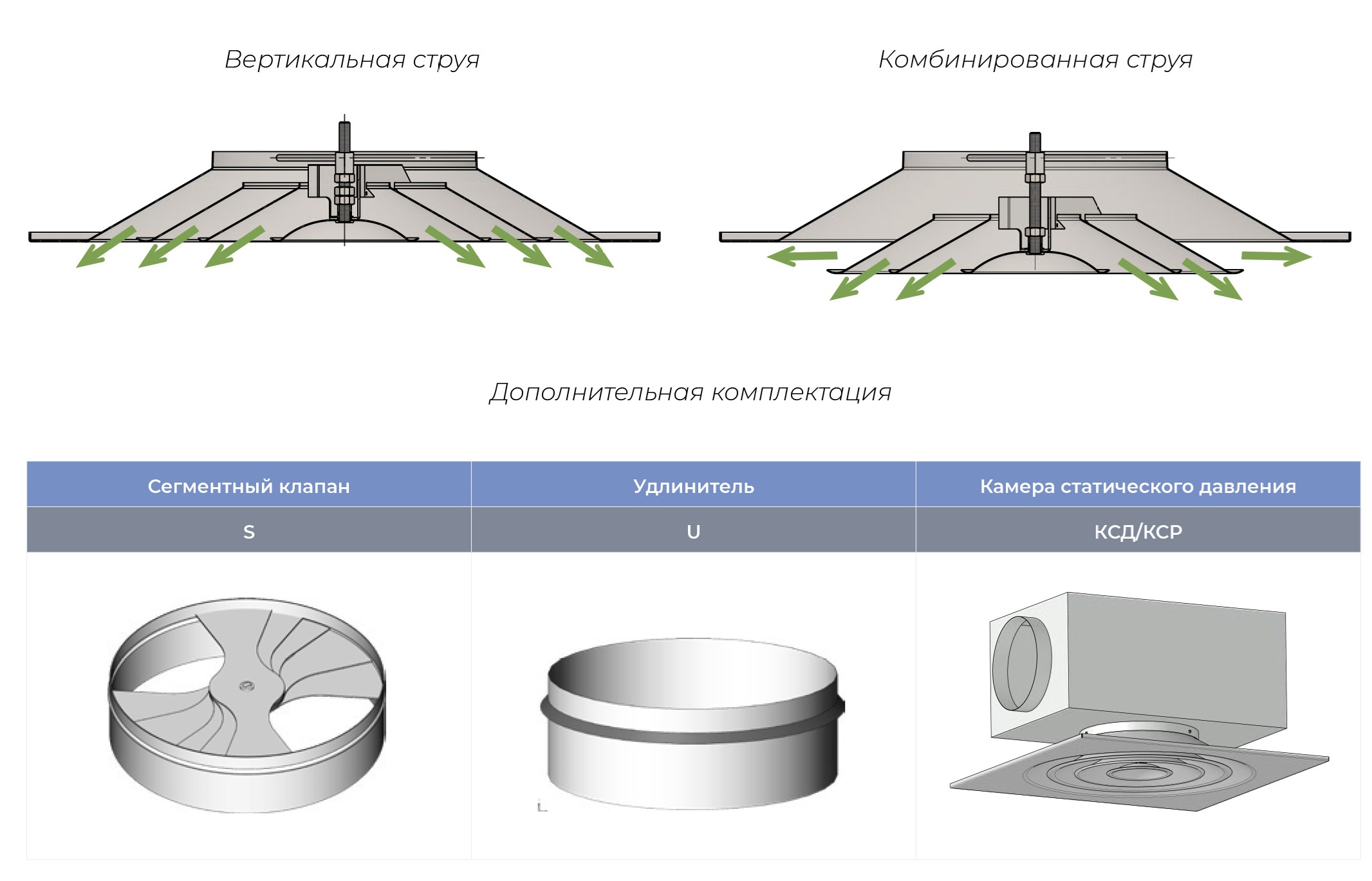

Схемы приточных струй

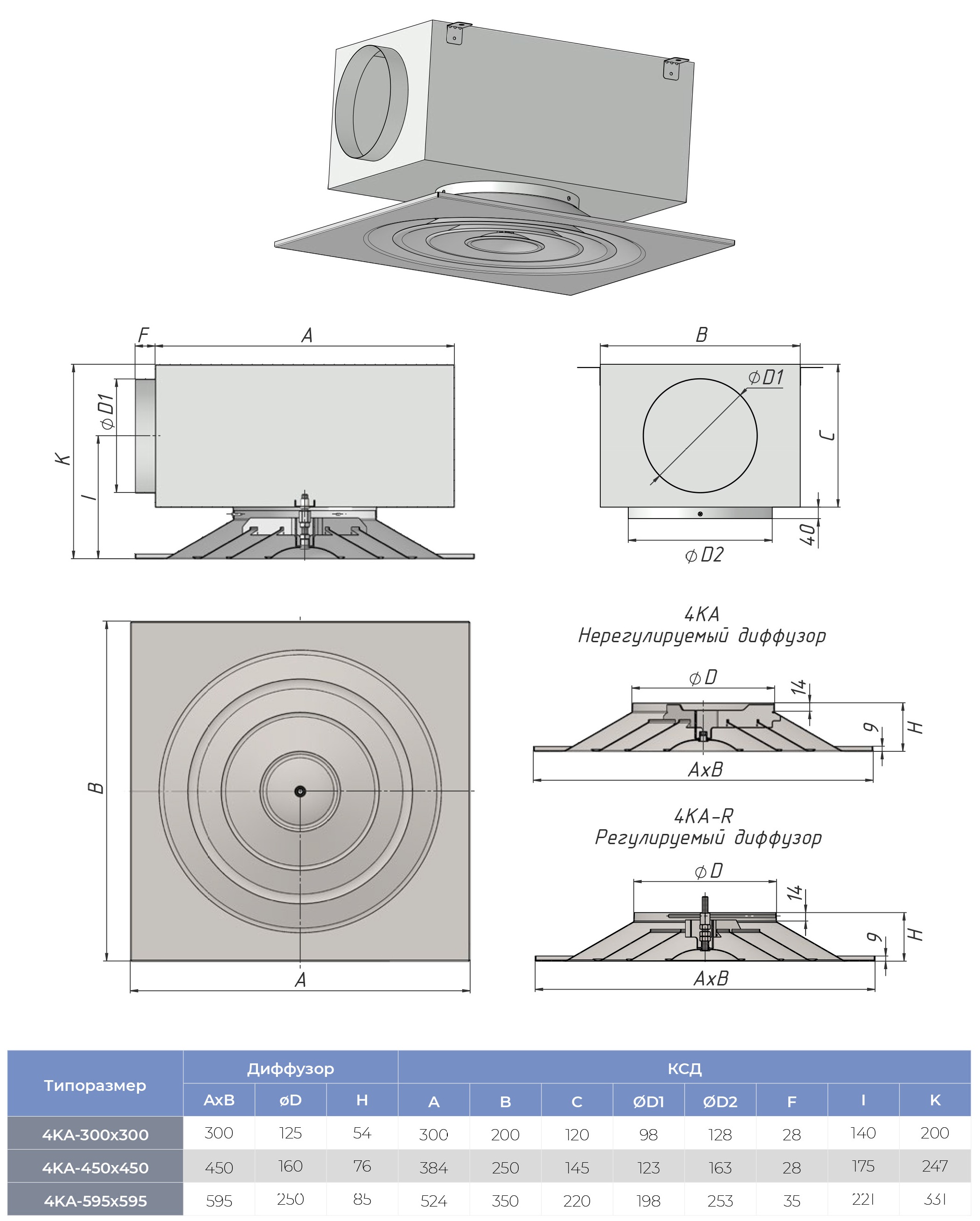

Габаритно-посадочные размеры диффузора 4RA
с камерой статического давления стандартной конфигурации

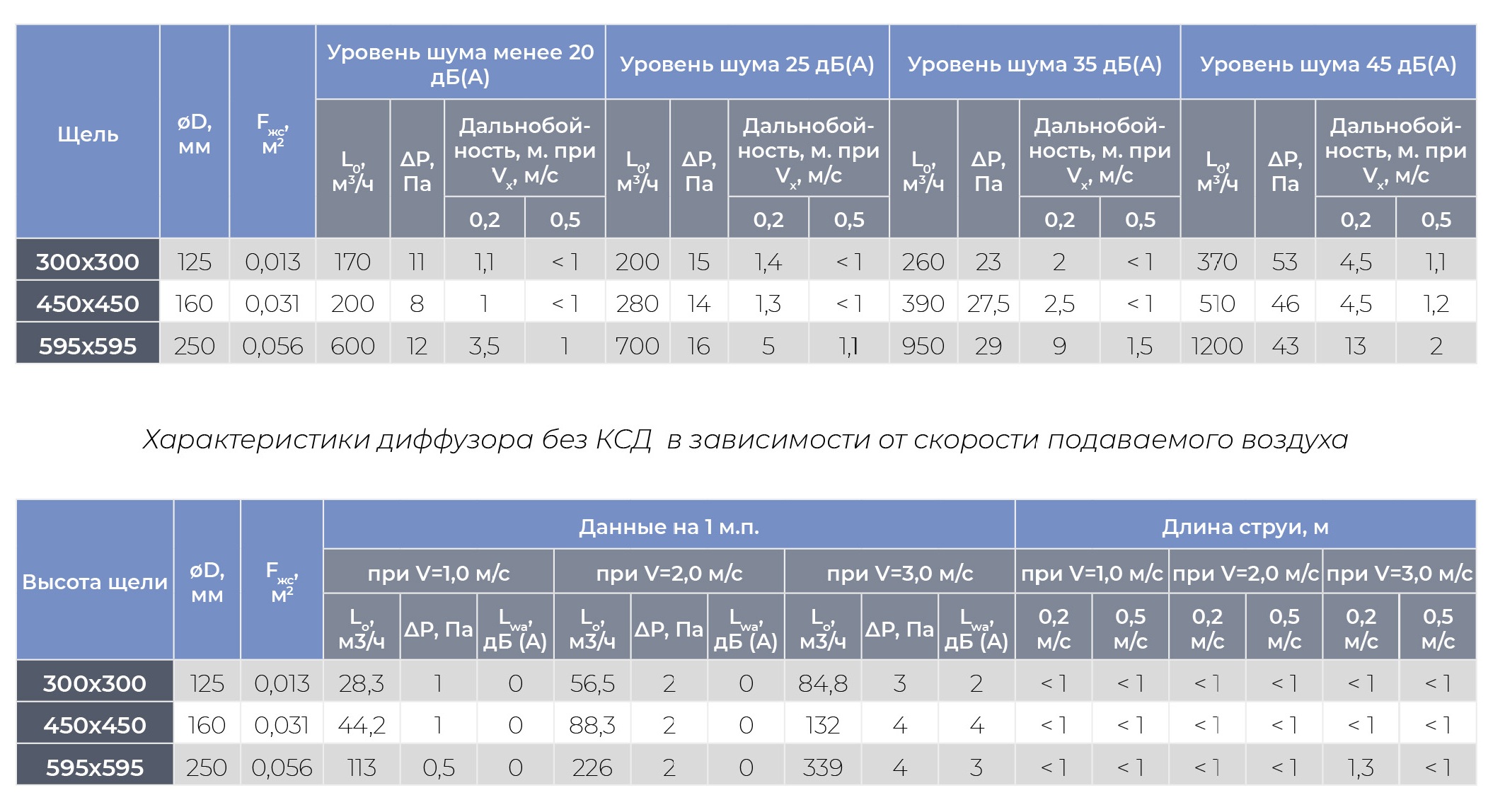

Таблицы быстрого подбора диффузора 4RA без КСД, горизонтальная струя

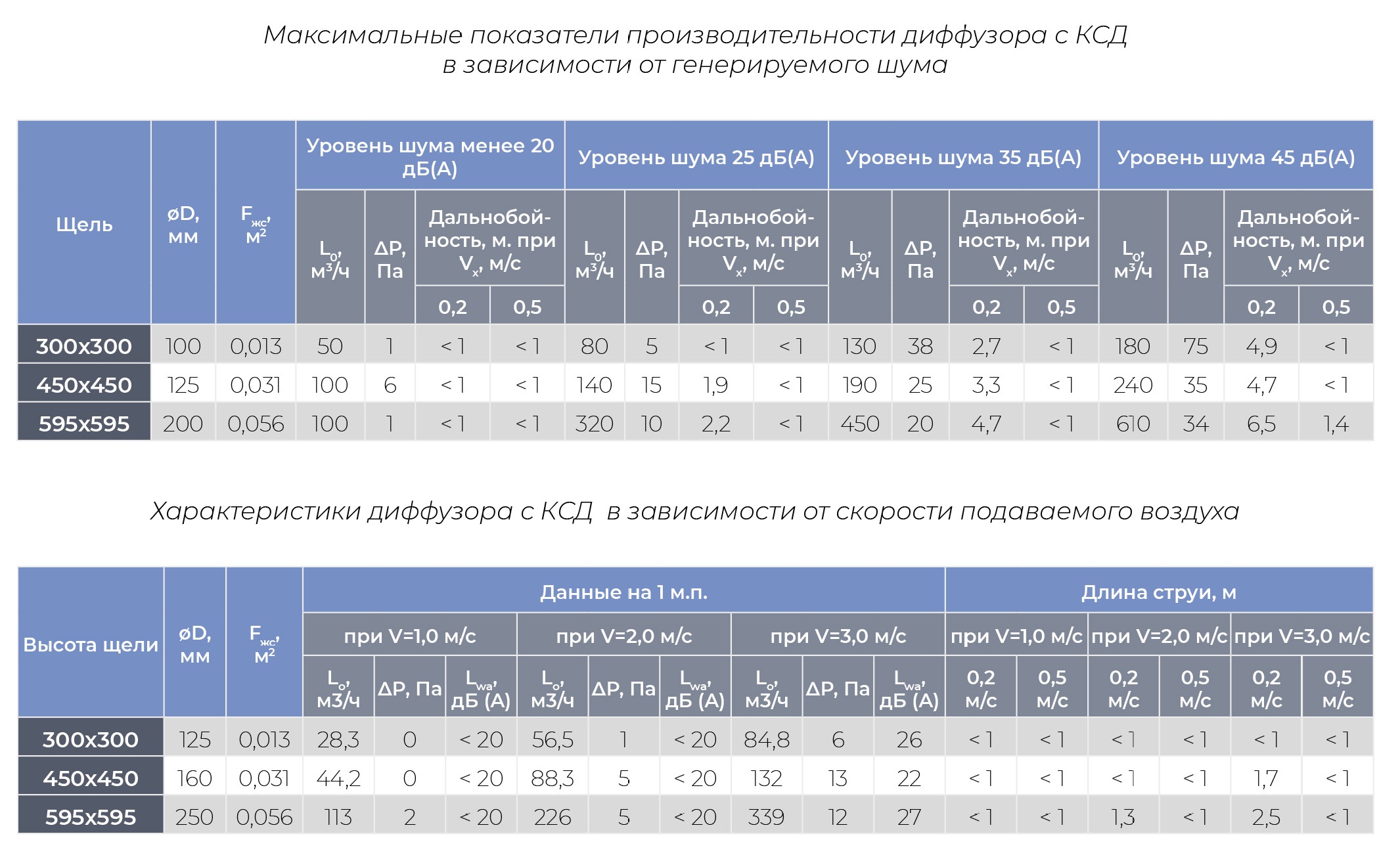

Таблицы быстрого подбора диффузора 4RA с КСД, горизонтальная струя

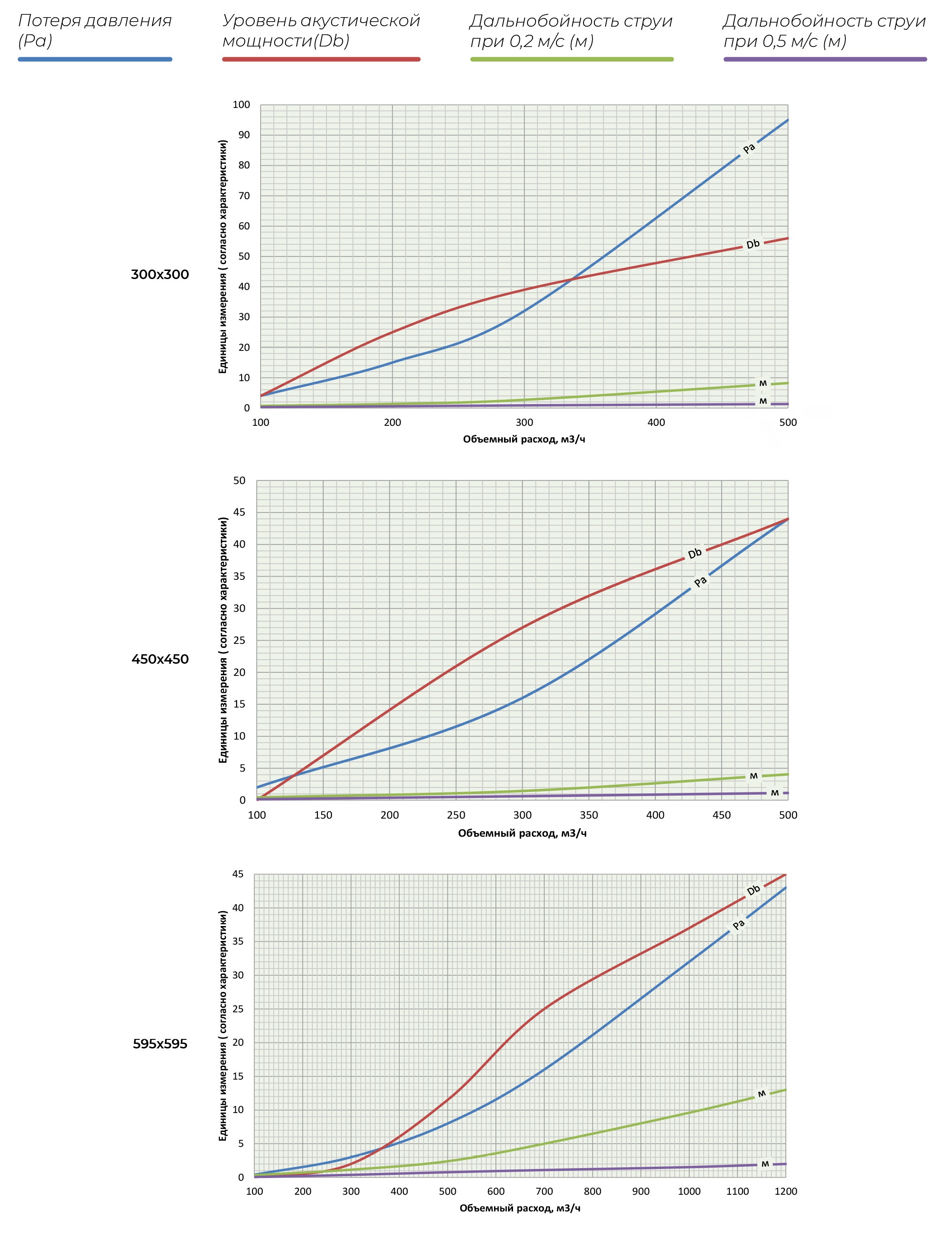

Графики аэродинамических и акустических характеристик диффузора 4RA
без КСД в зависимости от объема подаваемого воздуха,
горизонтальная струя

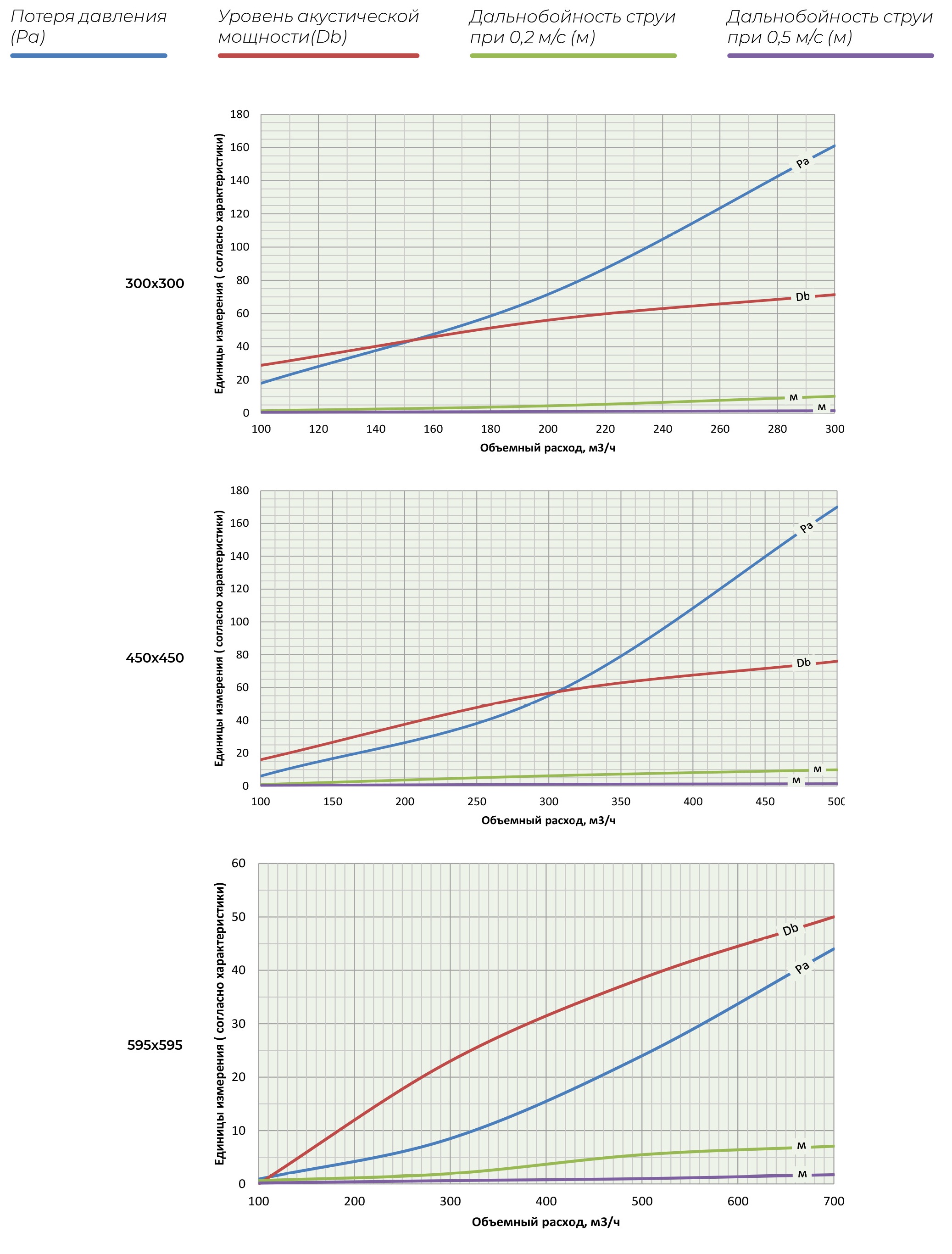

Графики аэродинамических и акустических характеристик диффузора 4RA
с КСД в зависимости от объема подаваемого воздуха, горизонтальная струя

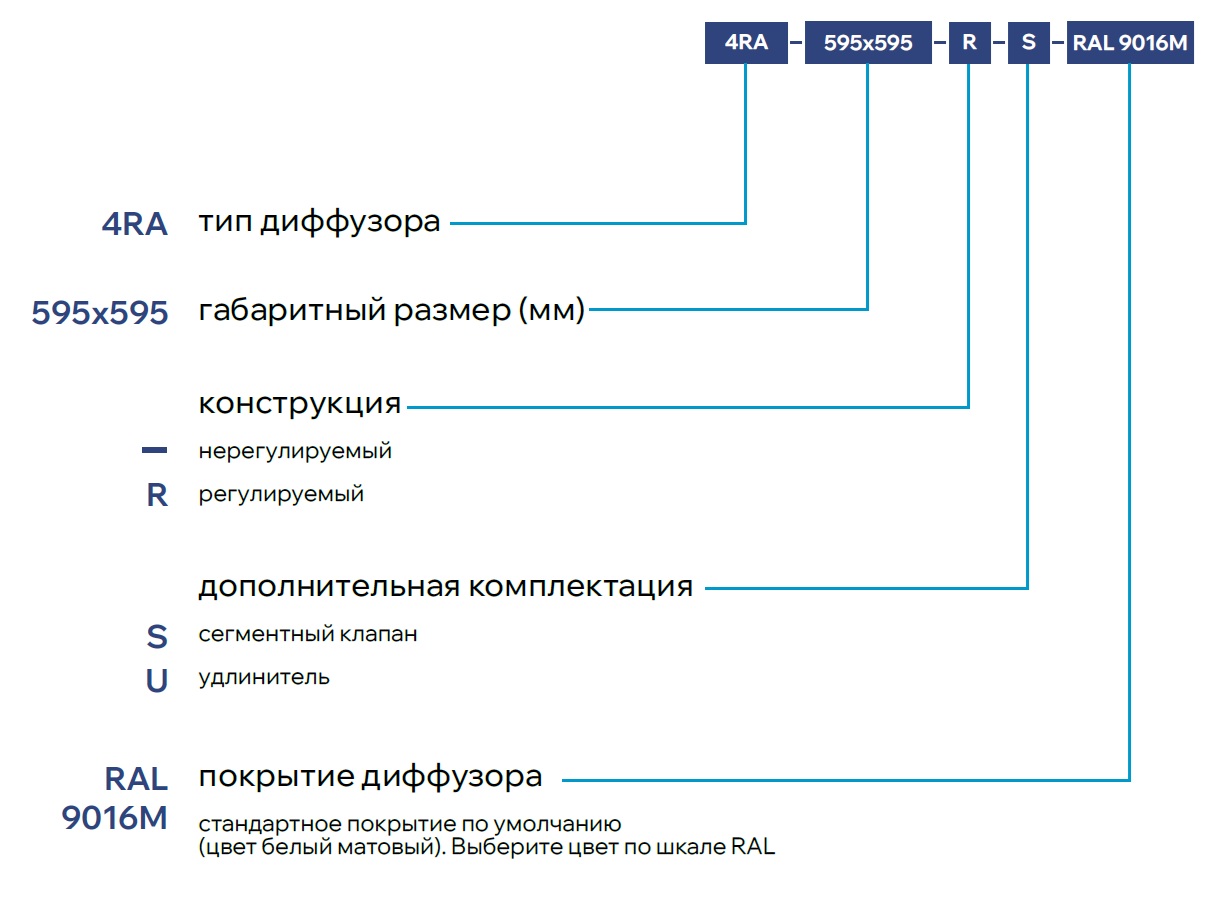

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

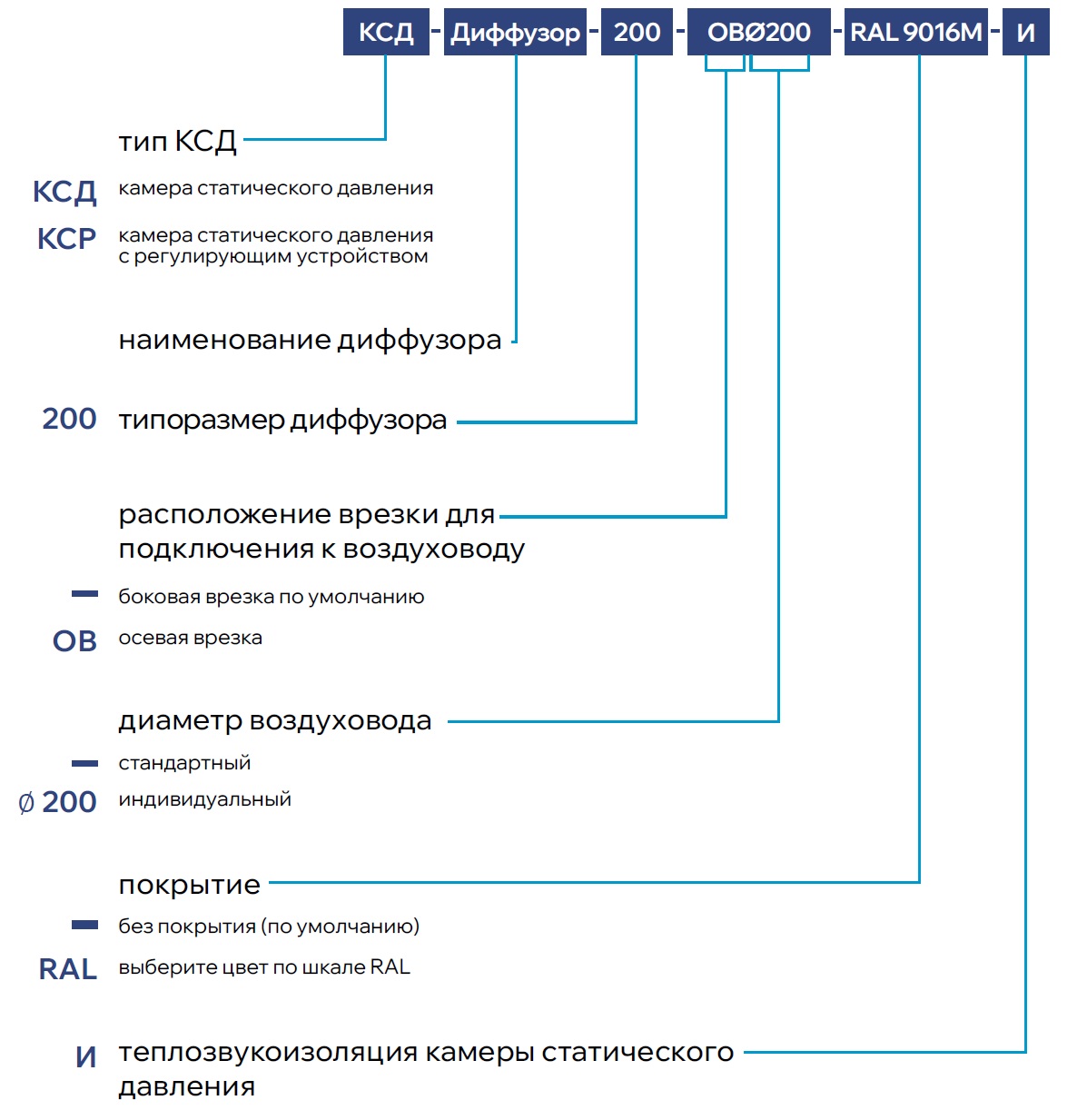

Пример заказа КСД к диффузору
