Камера статического давления к щелевым решеткам КСД/КСР

Описание

Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения щелевых диффузоров к воздуховоду.

Щелевые решётки с камерами статического давления обеспечивают:

• равномерное истечение воздушного потока по сечению воздухораспределителей;
• снижение шума, приходящего по сети к воздухораспределителю;
• удобство монтажа воздухораспределителей на круглых воздуховодах;
• возможность установки в условиях ограниченного монтажного пространства;

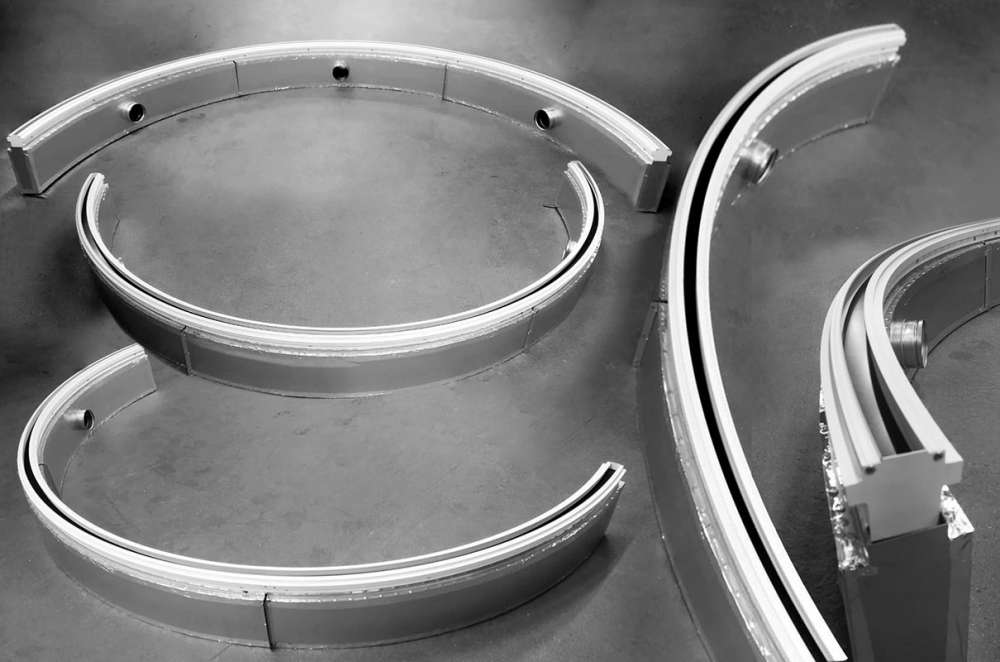

• соответствие требованиям дизайнеров, возможно изготовление сложных форм, в том числе и радиусных.

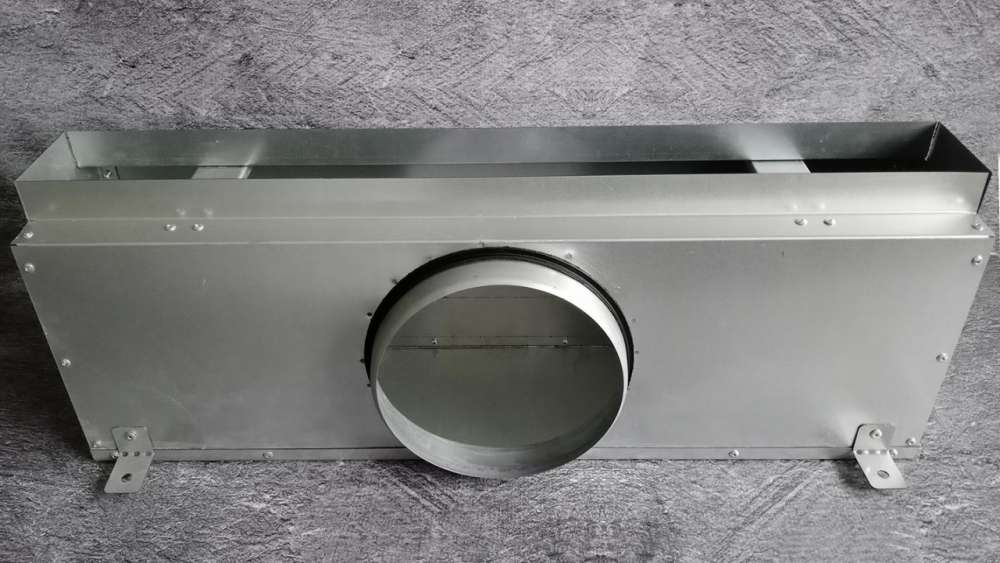

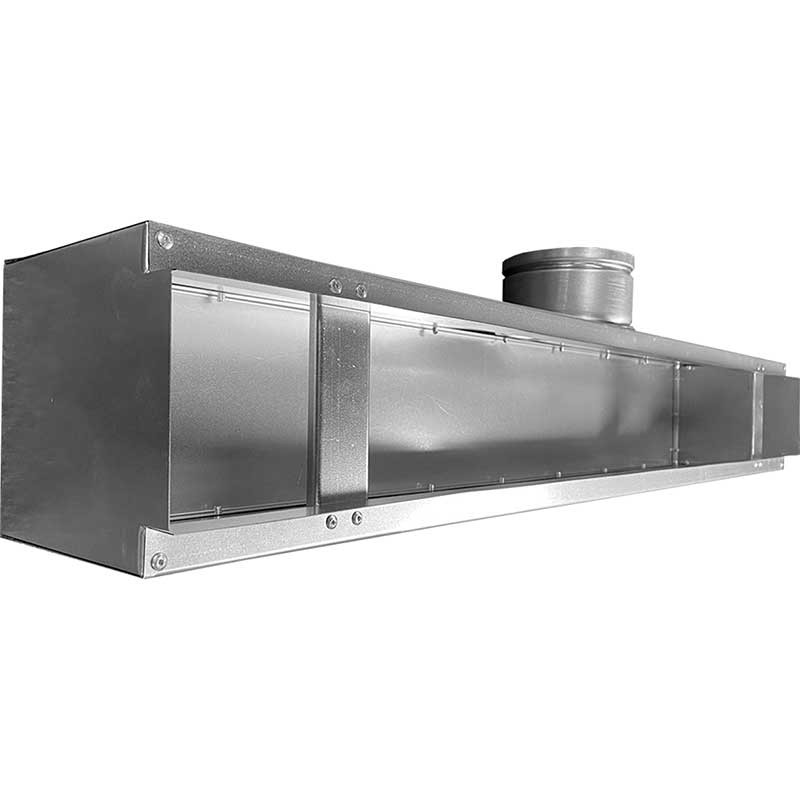

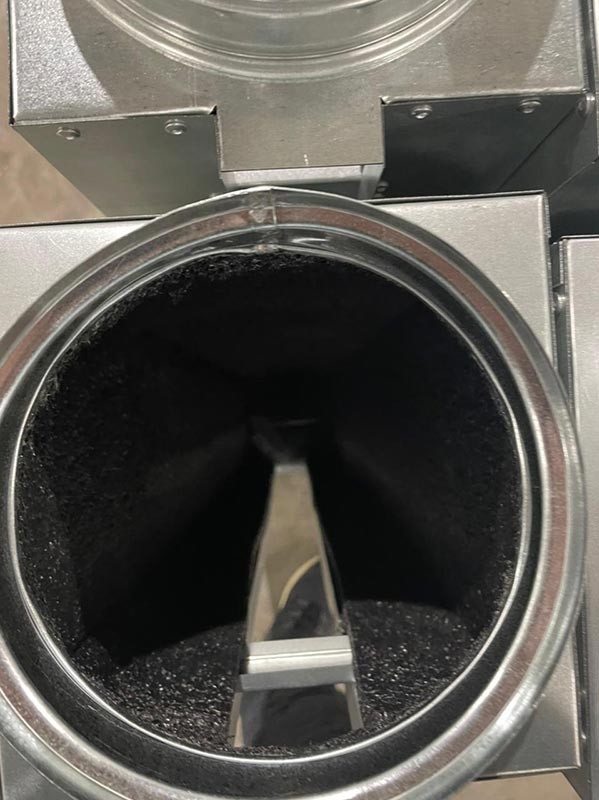

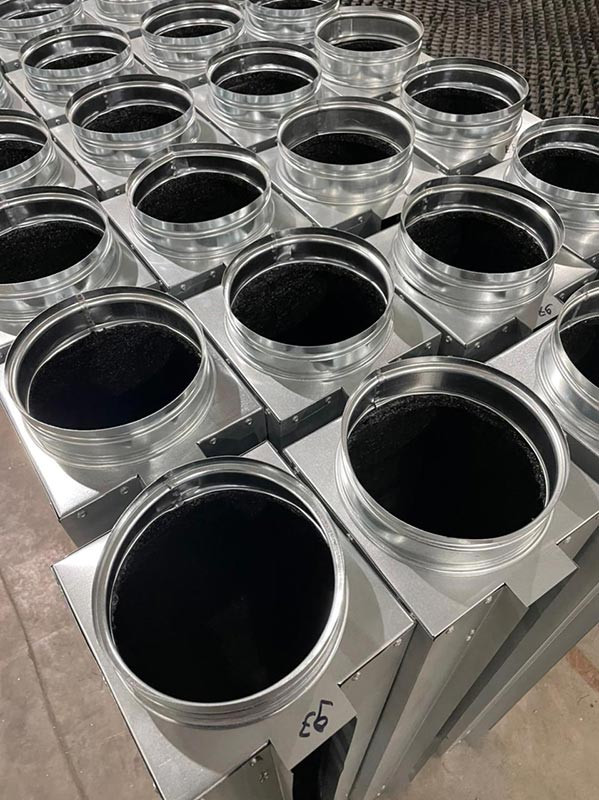

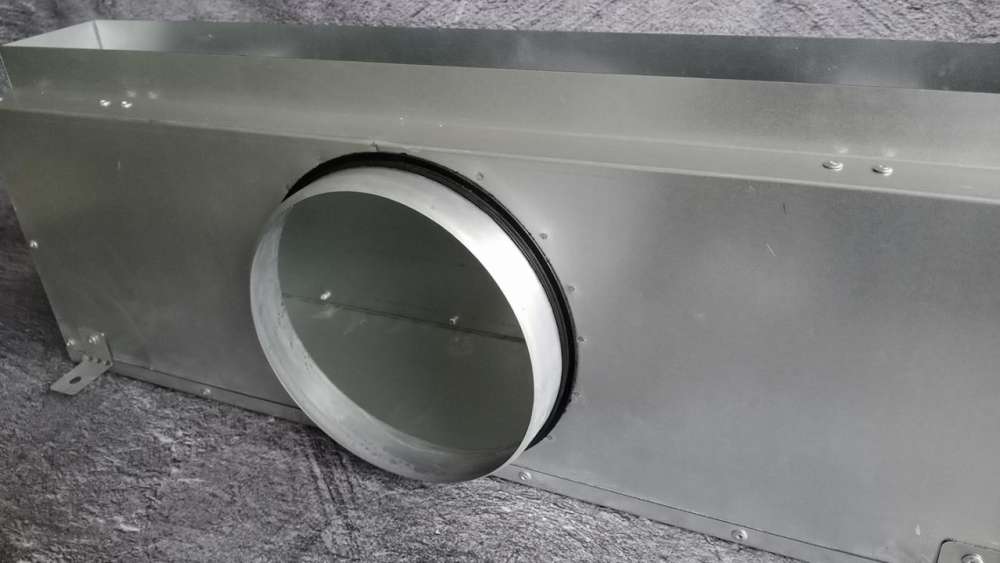

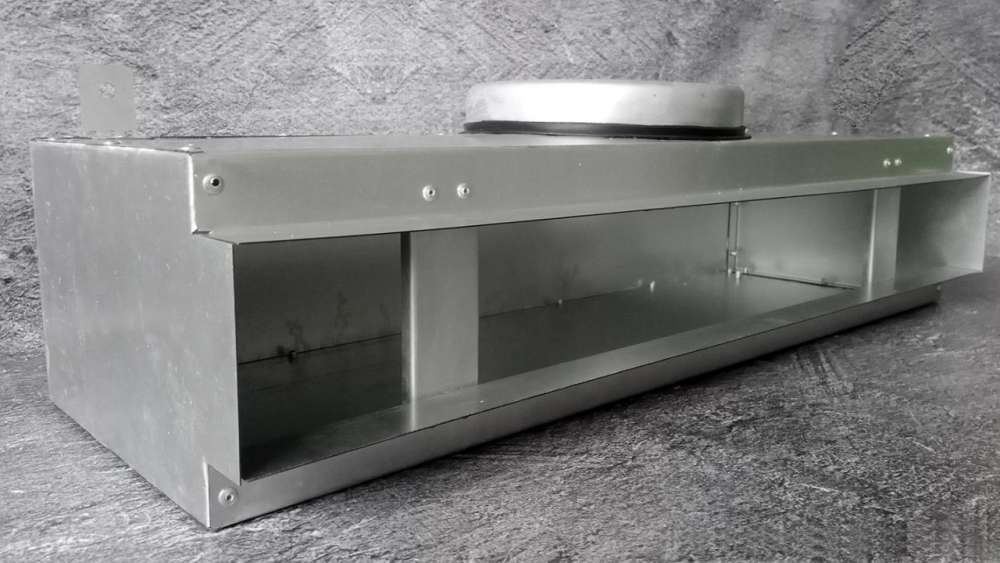

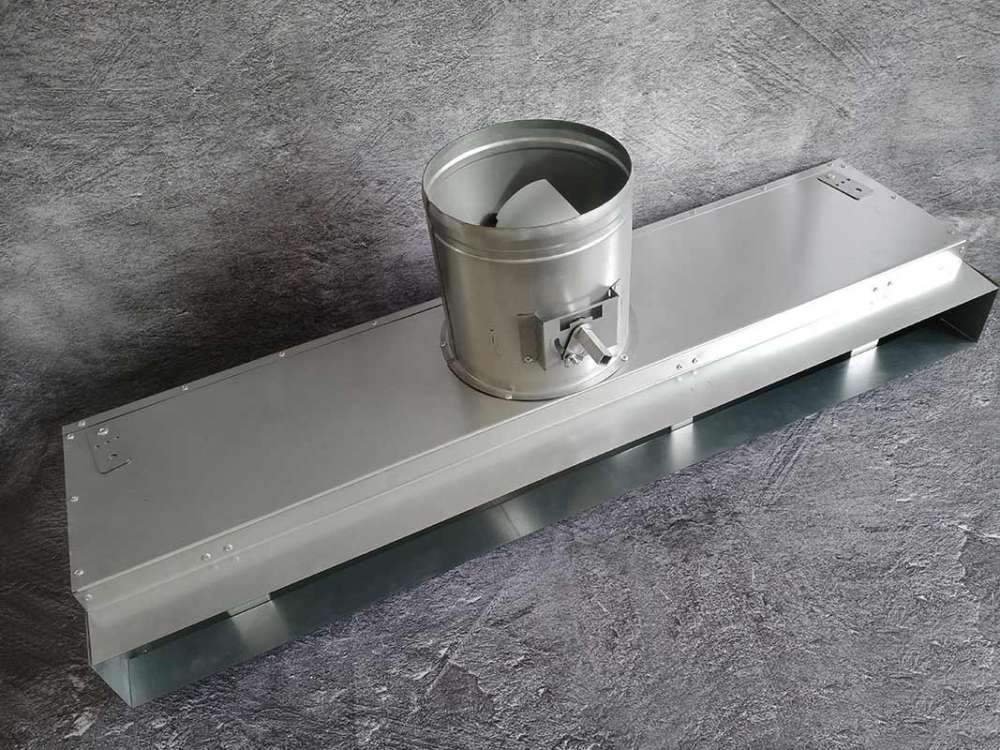

КСД состоит из стального корпуса с патрубком для подсоединения к воздуховоду.

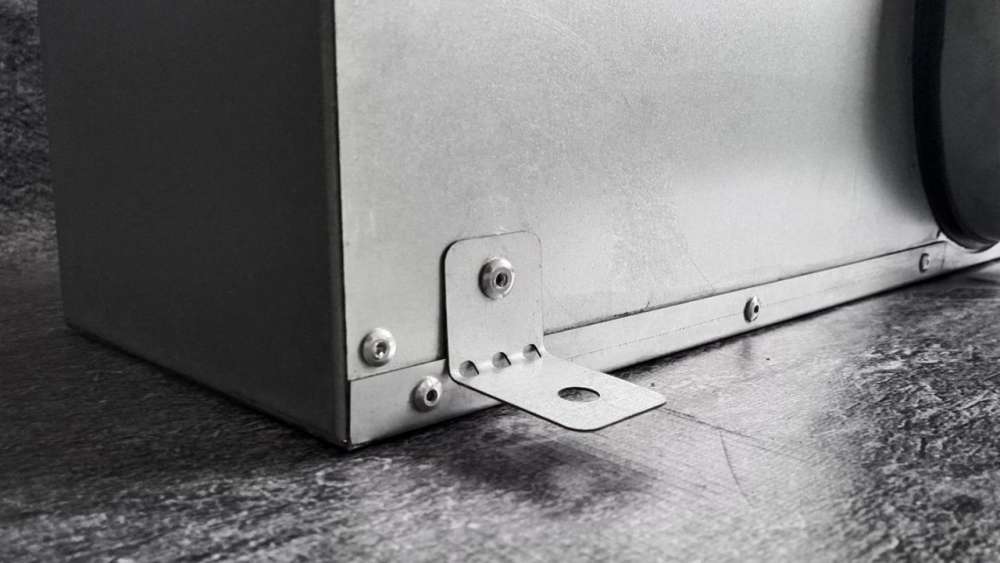

Щелевые решетки с камерами статического давления изготавливаются от размера 150 мм до 3000 мм с шагом 1 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит).

Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

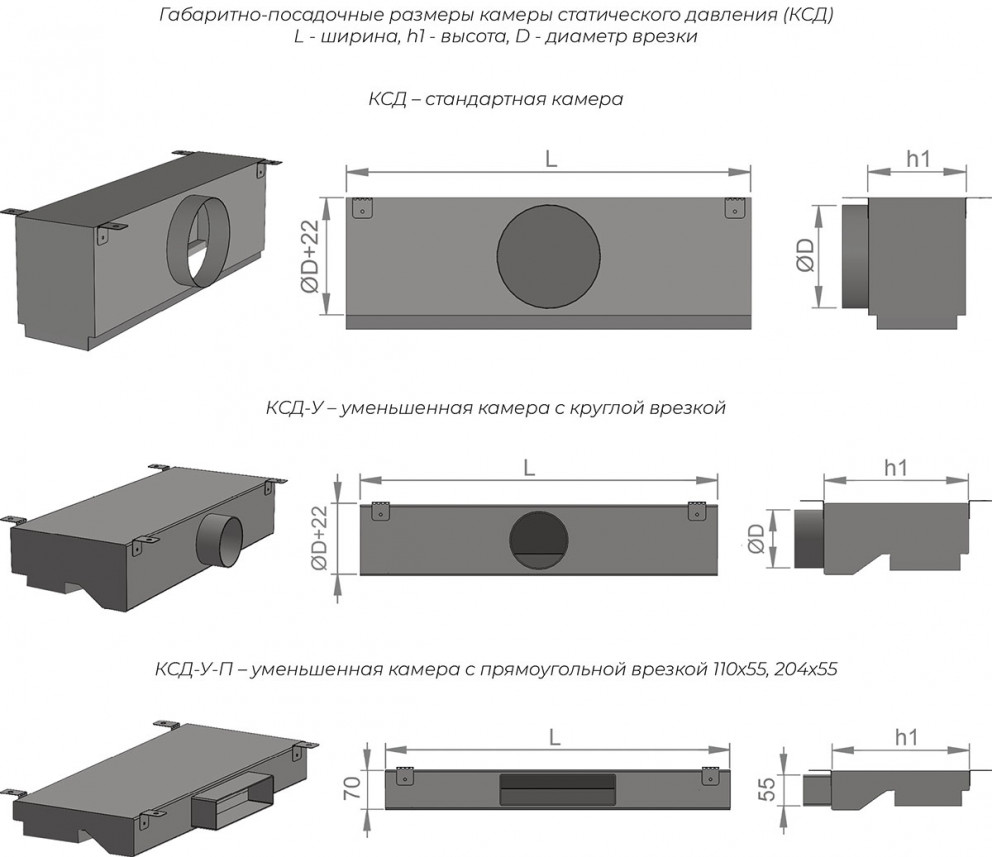

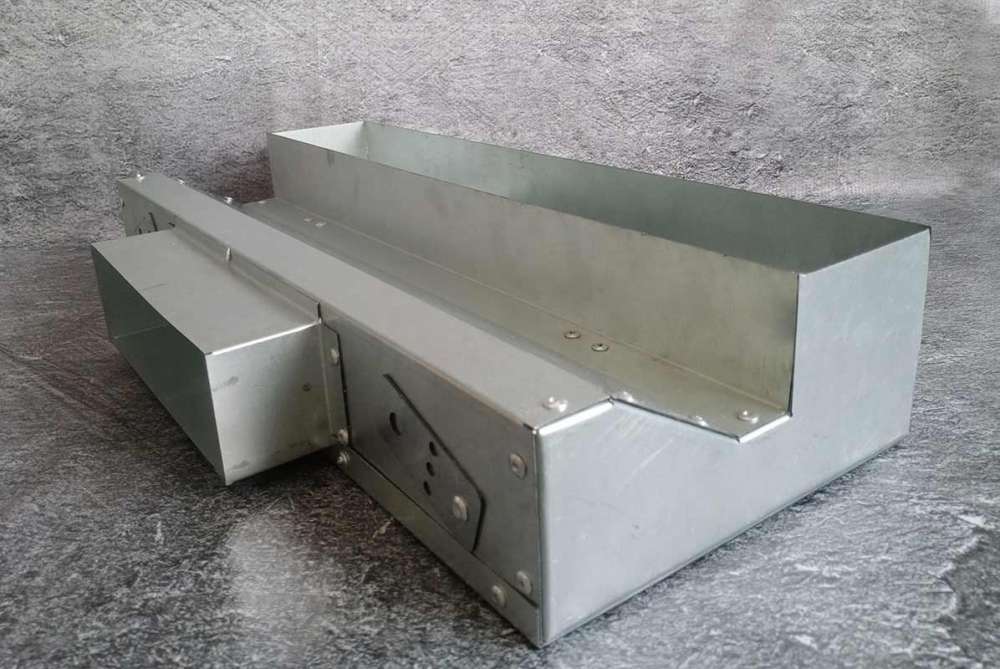

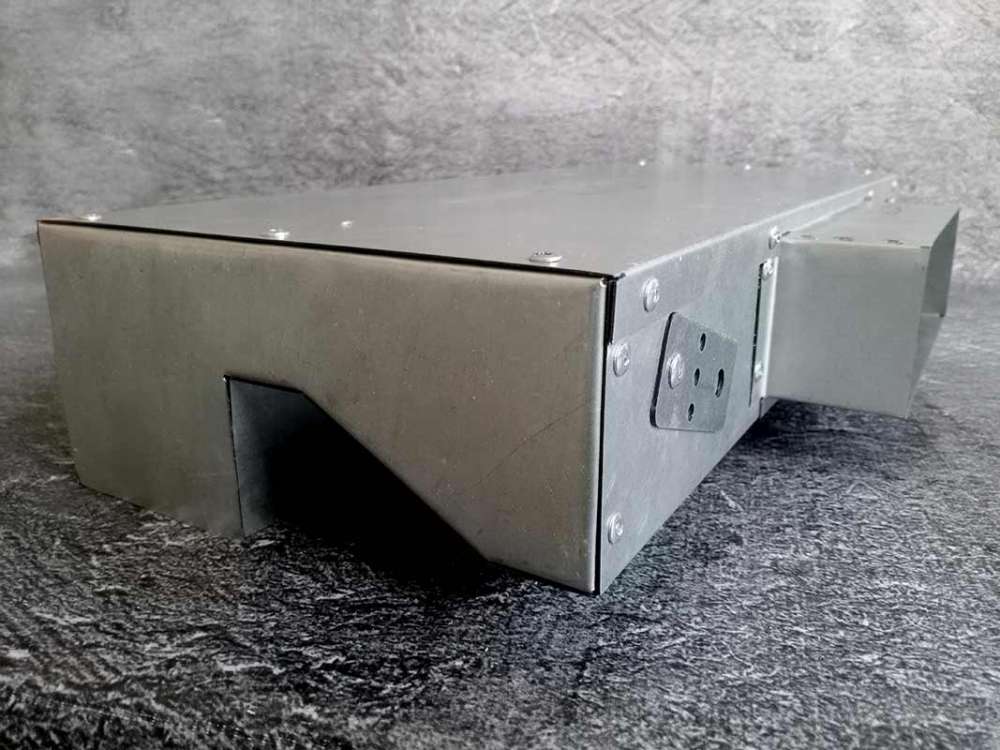

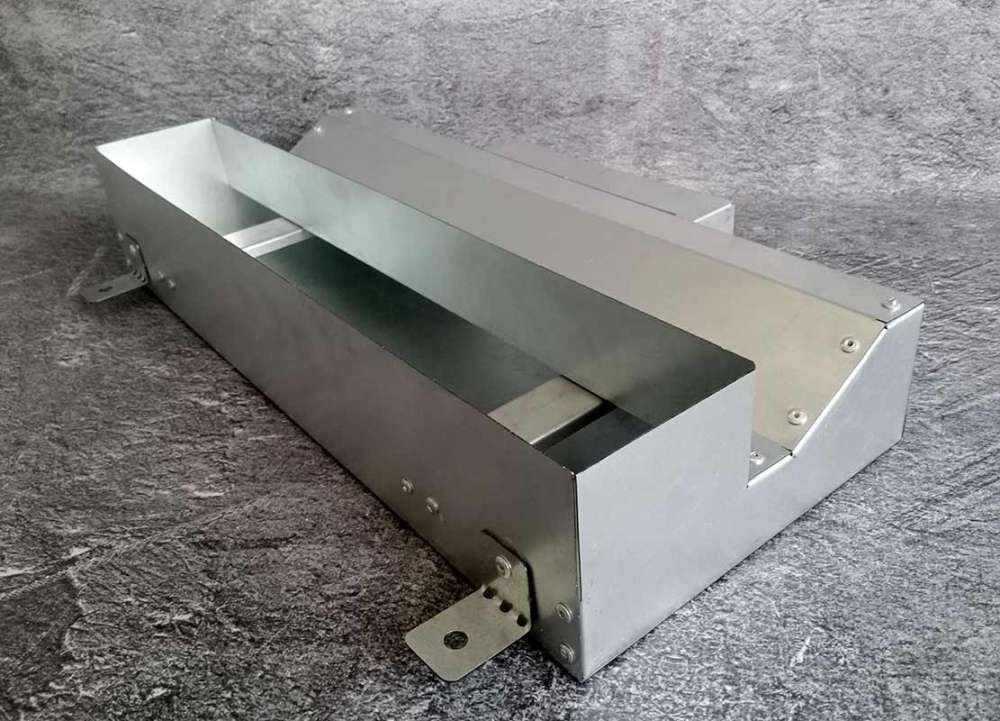

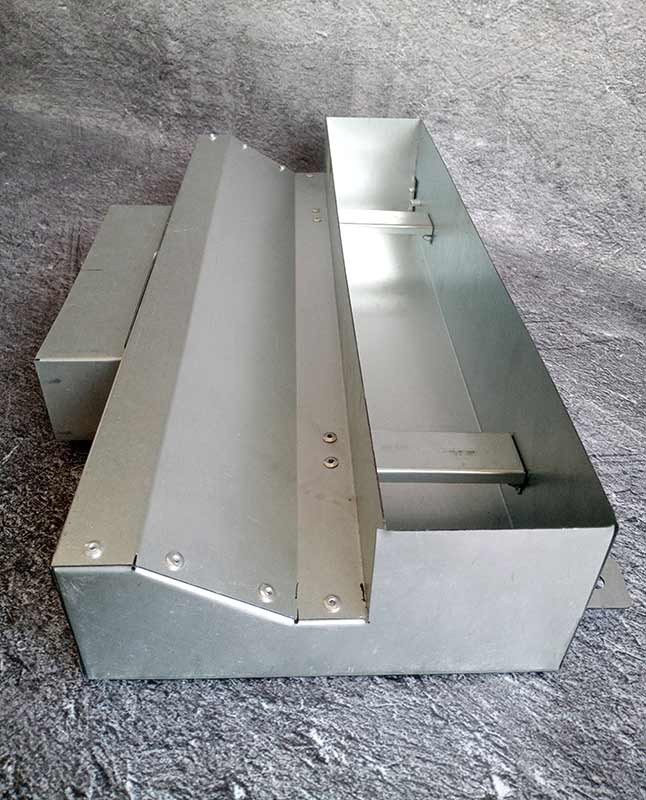

В случае ограниченного монтажного пространства и с целью максимально сохранить полезную площадь помещения, используются уменьшенные камеры, которые имеют специальную конструкцию. Минимально возможный запас запотолочного пространства 75 мм обеспечивает уменьшенная камера с прямоугольными патрубками 110х55 мм и 204х55 мм и с овальным патрубком для гибкого воздуховода.
