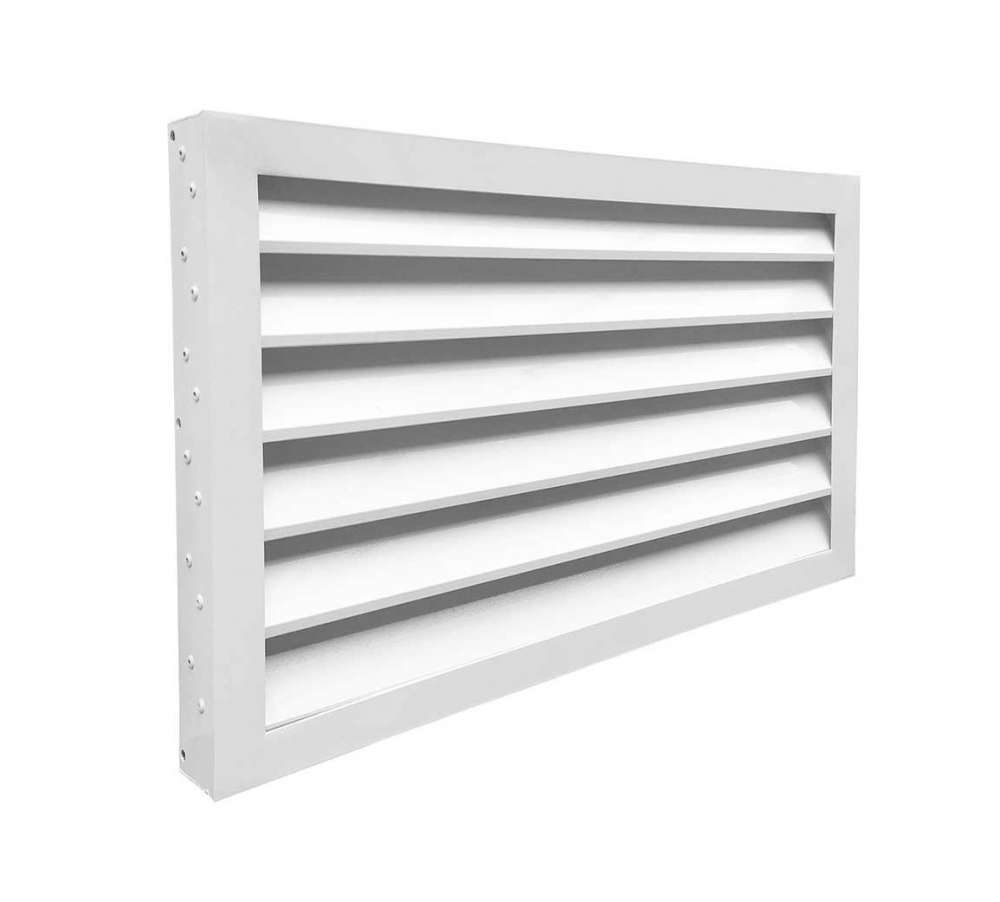

Вентиляционная решетка на фасад накладная ФВР2Н

Описание

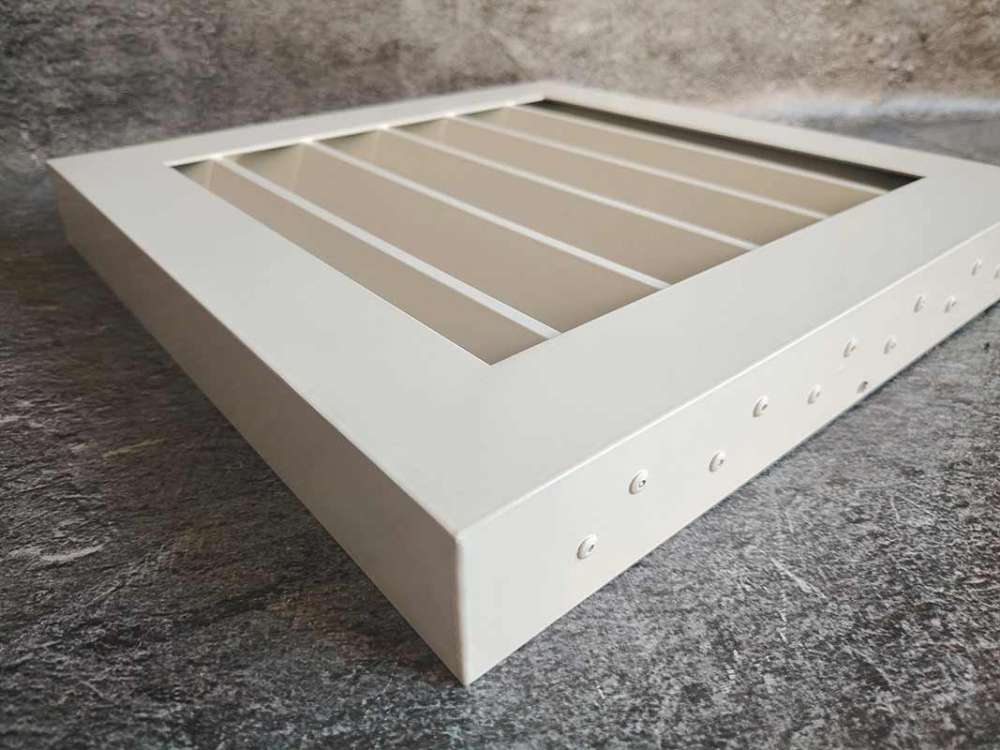

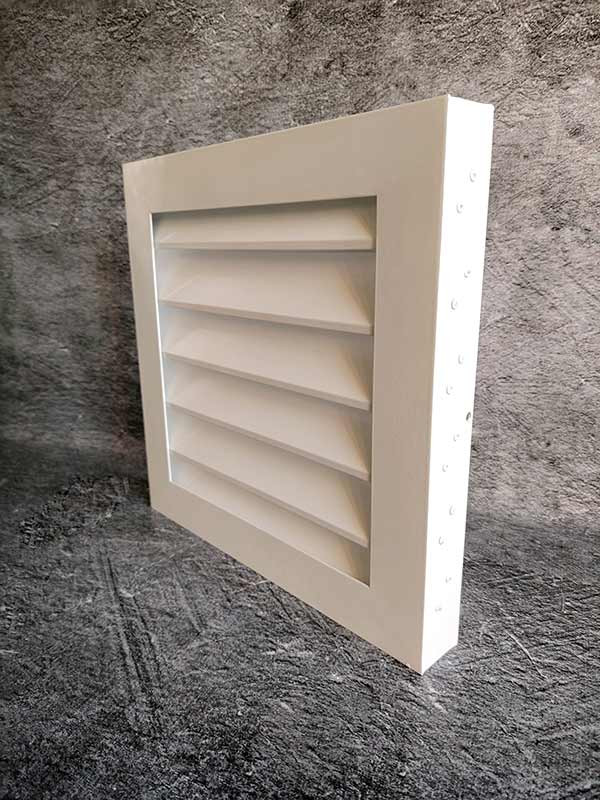

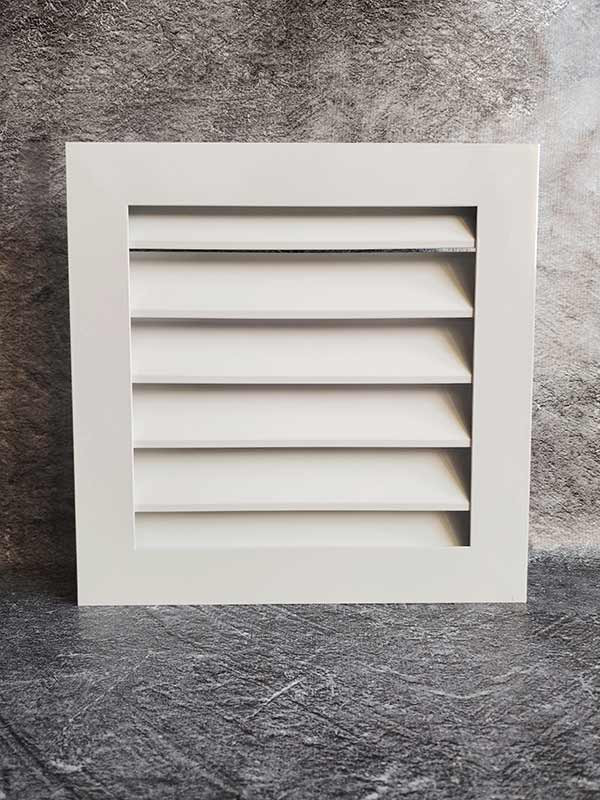

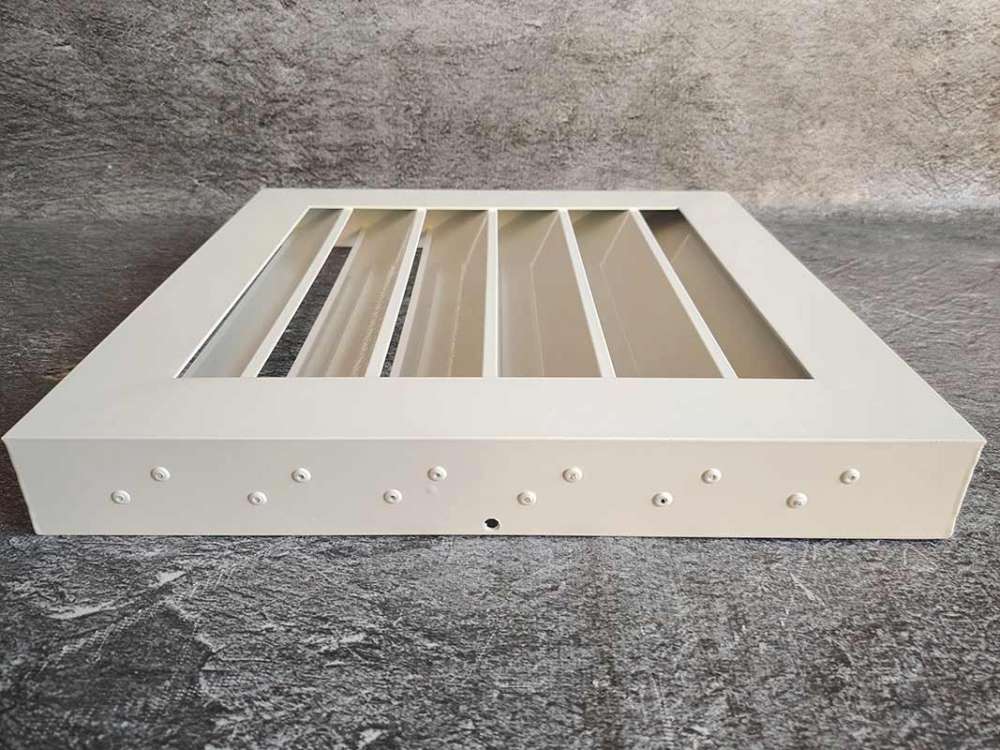

Наружная решетка с усиленным уголком ФВР2Н накладного  типа используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Решетка накладывается на проем, либо  полностью утапливается в проеме.

Конструкция решетки представляет собой рамку без внешнего фланца из уголка 45х45 мм и неподвижно закрепленные Z-образных жалюзи, установленные под углом 35˚. Усиленный уголок позволяет изготавливать цельную решетку площадью более 2,5 м2.

• Минимальный рекомендуемый размер 200х200 мм
• Максимальный рекомендуемый размер 2900х2900 мм

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

Материал изготовления

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018).
По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по  шкале RAL.

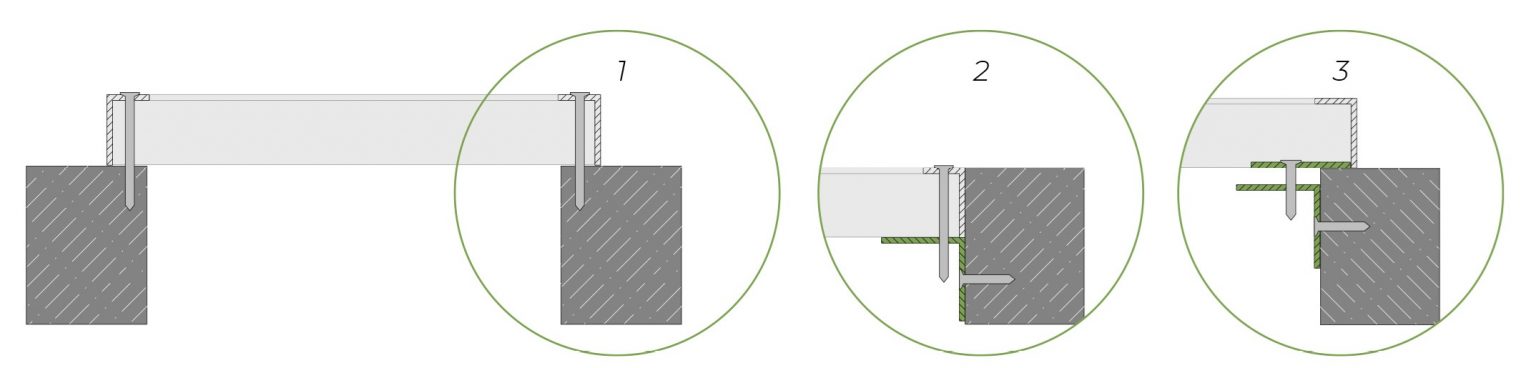

Варианты монтажа

1. Накладной монтаж;
2. Утопленный монтаж;
3. Монтаж с помощью монтажной пластины.

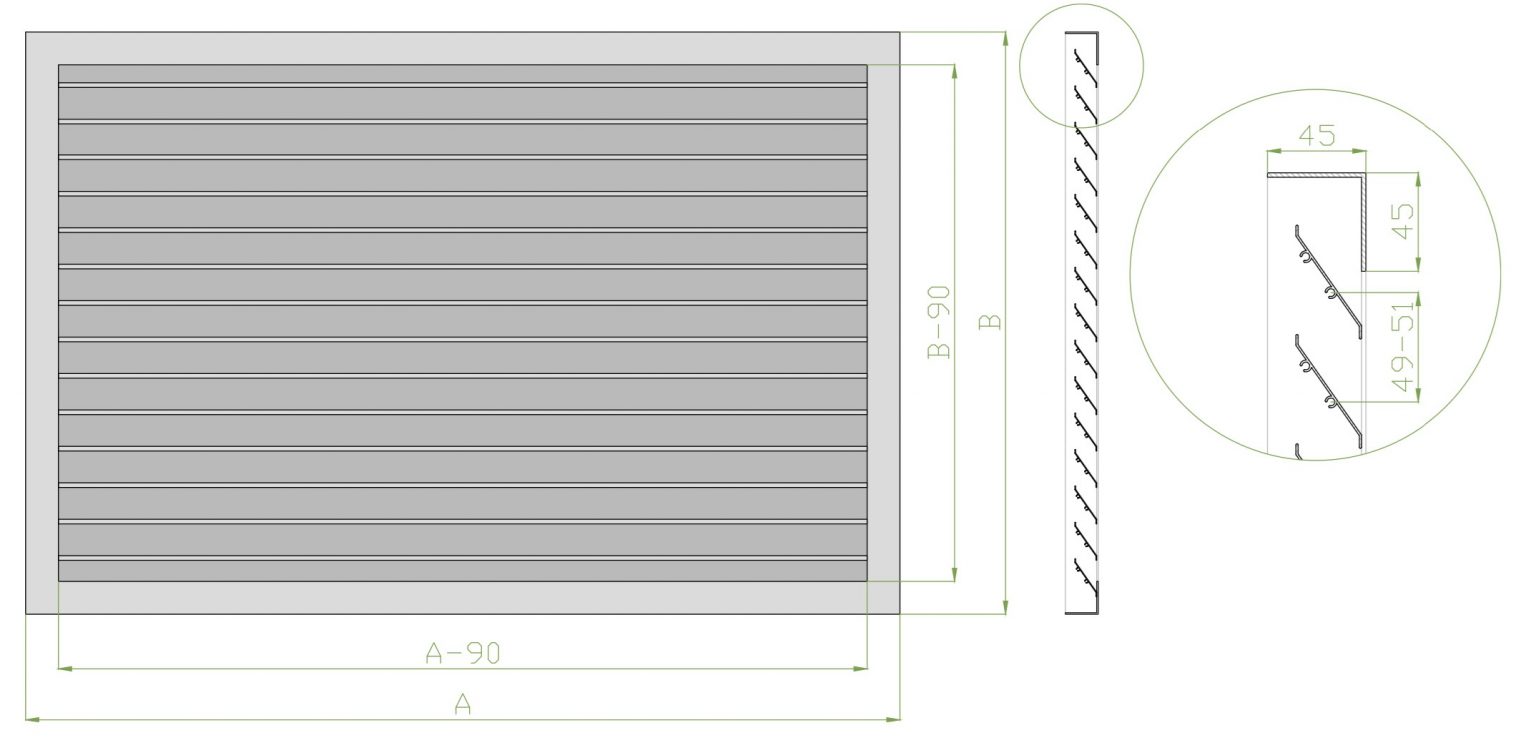

Габаритно-посадочные размеры фасадной решетки ФВР2Н

АхВ – габаритные размеры решетки.
При стороне А > 800 мм устанавливается П-образный профиль 20х15

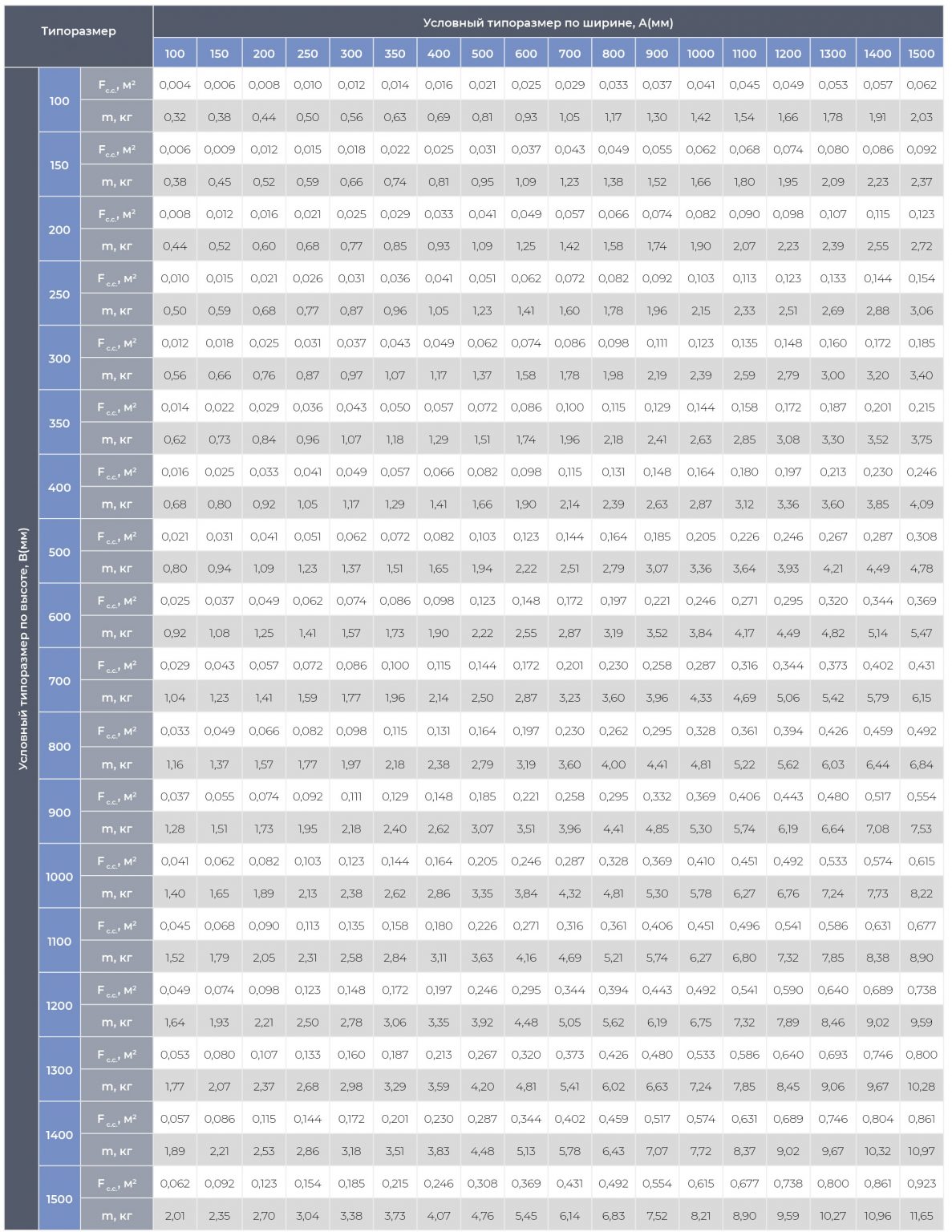

Стандартные типоразмеры, площадь свободного сечения (Fc.с.)
и теоретическая масса (m) ФВР2Н

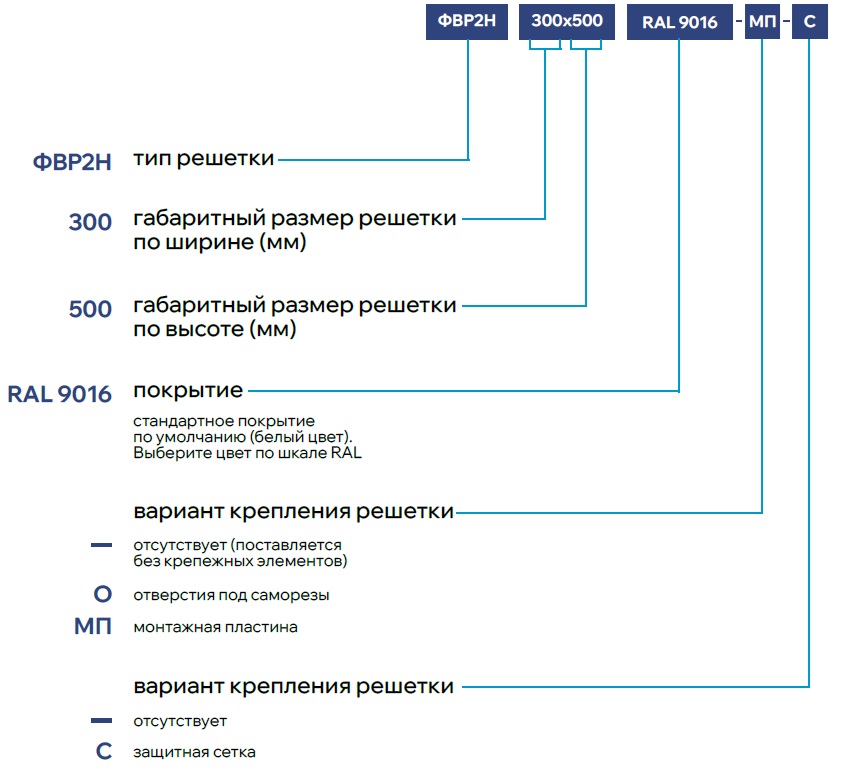

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом  работ по усовершенствованию его конструкции или технологии производства.
