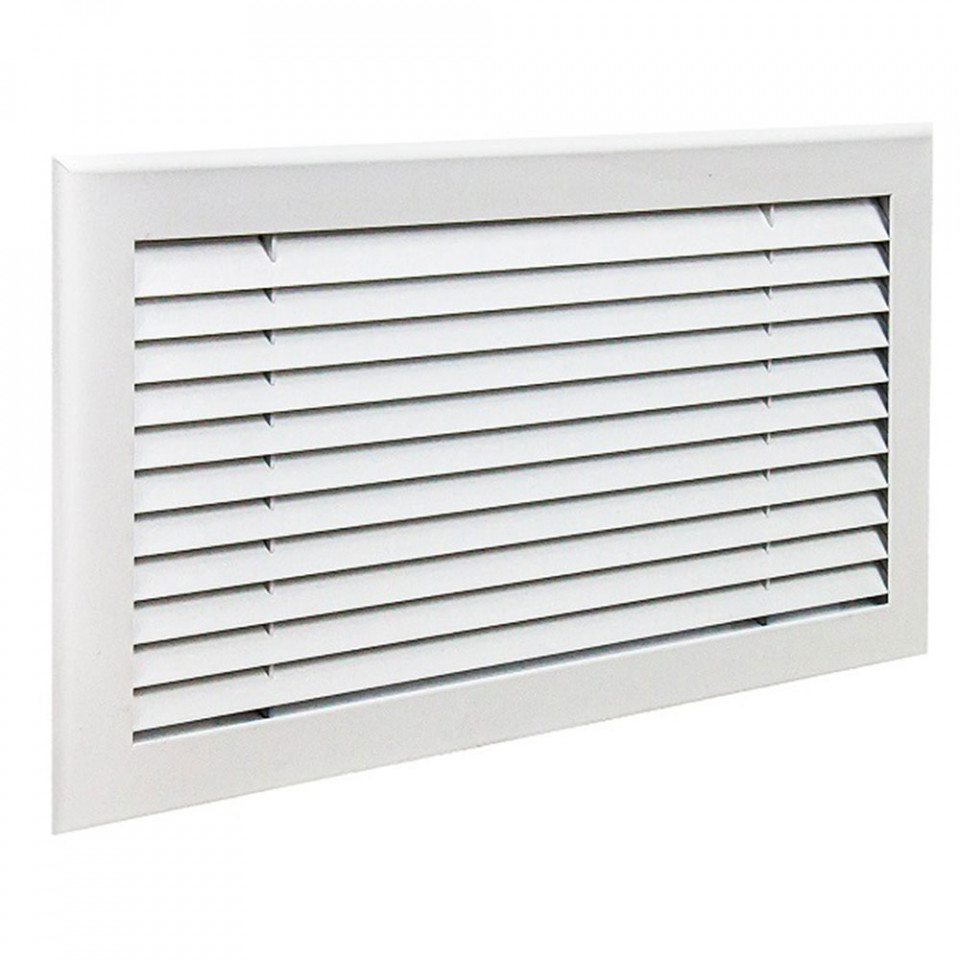

Настенная вентиляционная решетка ОГРНБ-Г с БРВ

Описание

Однорядная нерегулируемая решетка ОГРНБ-Г с клапаном расхода воздуха (БРВ) используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, воздуховоды и потолочные проемы. Решетка с БРВ предназначена для регулирования объема подаваемого воздуха.

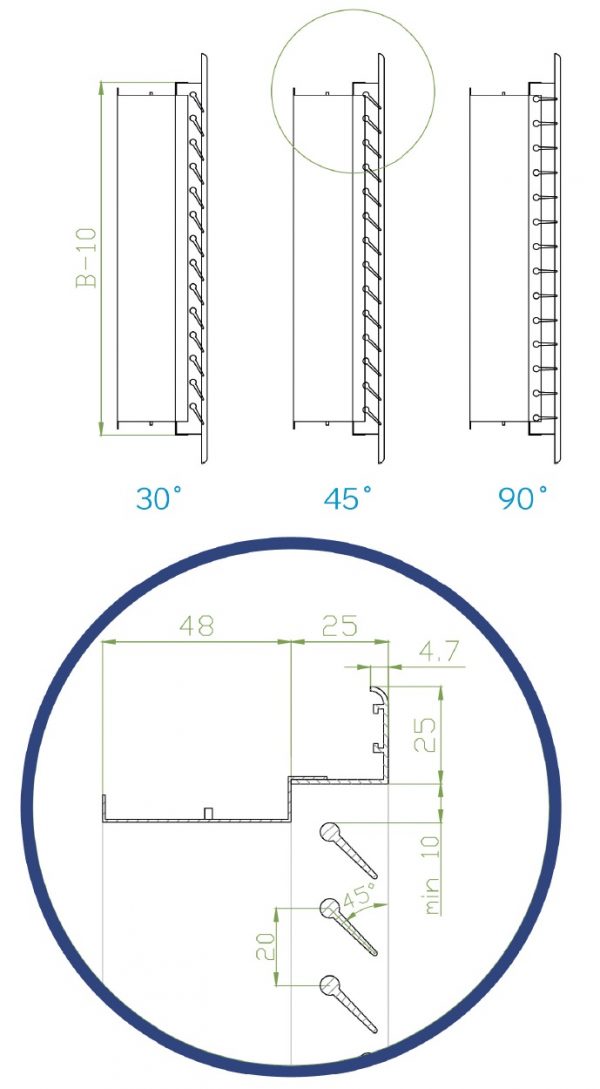

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, которые могут быть зафиксированы под углом 30˚, 45˚ и 90˚ специальной пластиной с вырезами, что исключает провисание жалюзи и повышает эстетический вид изделия.

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Материалы изготовления

• При изготовлении решеток используется  запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

Жалюзи возможно расположить по типу 1 во внутреннюю сторону (ОГРН-Г-1) и по типу 2 во внешнюю сторону (ОГРН-Г-2).

Монтаж

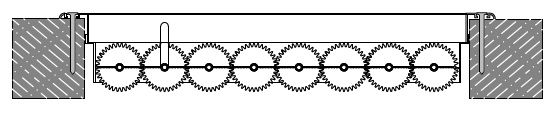

Монтаж решеток с БРВ осуществляется с помощью саморезов через лицевую часть рамки.

Минимальные рекомендуемые размеры 150х100 мм. Максимальные рекомендуемые размеры 2900х2000 мм.

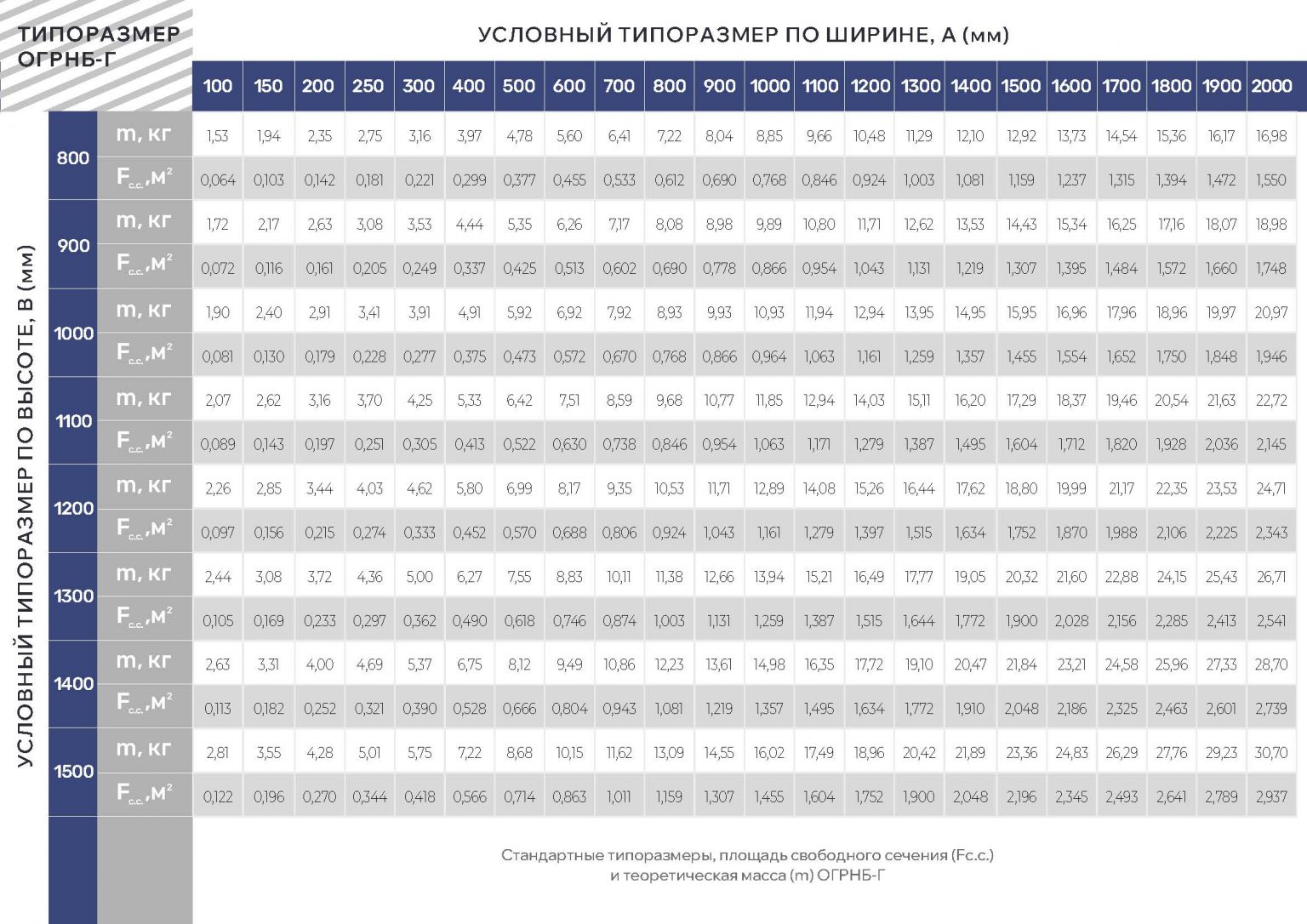

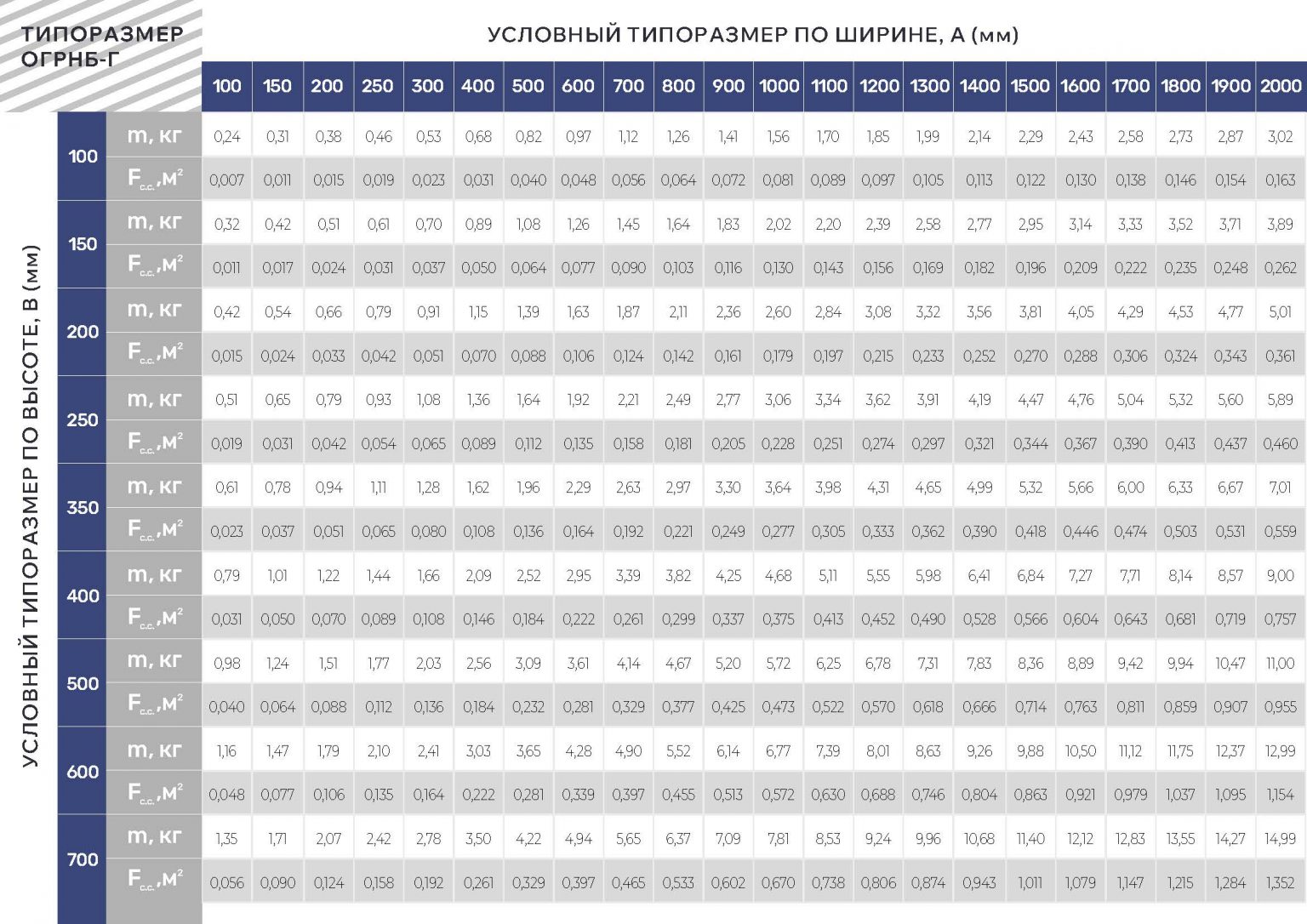

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.

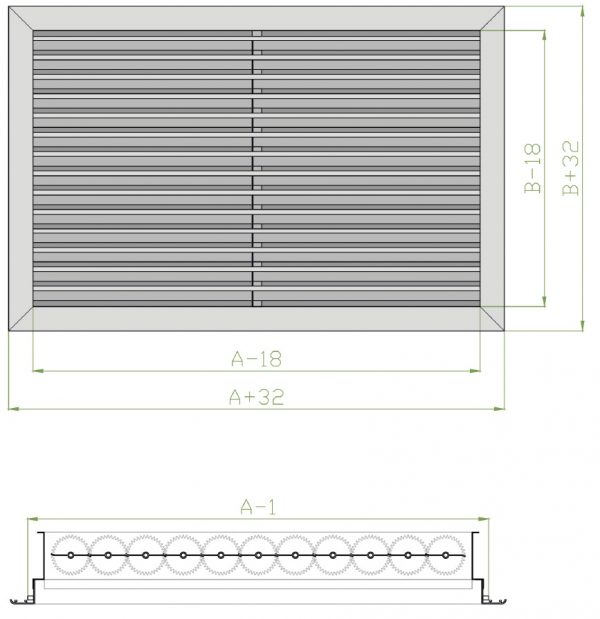

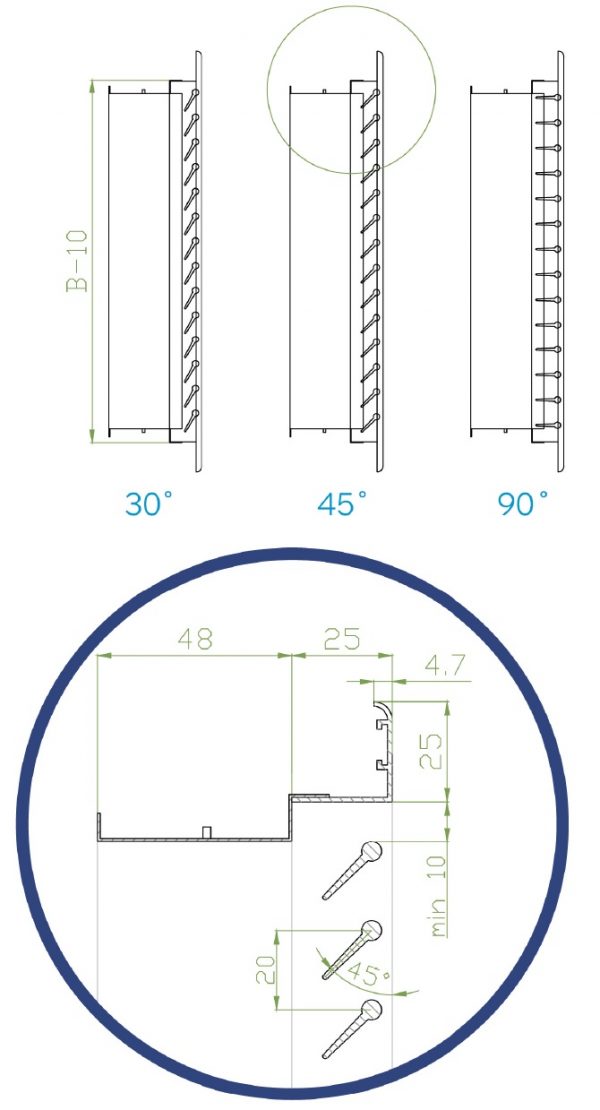

Габаритно-посадочные размеры нерегулируемой решетки ОГРНБ-Г-1
АхВ размеры строительного проема

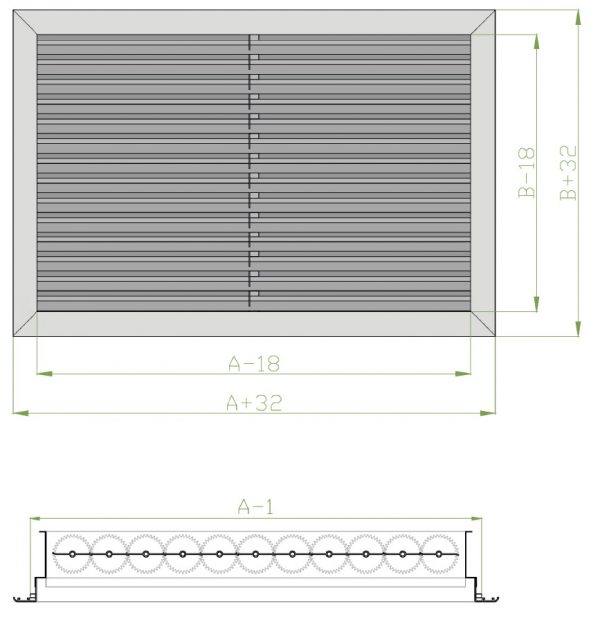

Габаритно-посадочные размеры нерегулируемой решетки ОГРНБ-Г-2
АхВ размеры строительного проема

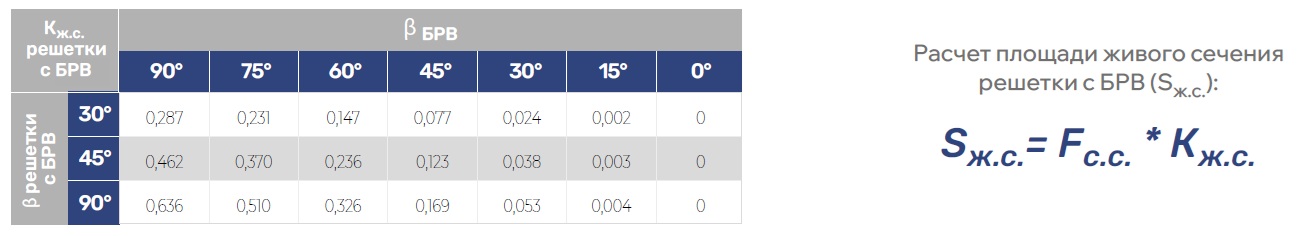

Значение коэффициента живого сечения Кж.с. и расчет площади живого сечения Sж.с.
при различных значениях угла наклона ламелей решетки и ламелей БРВ β

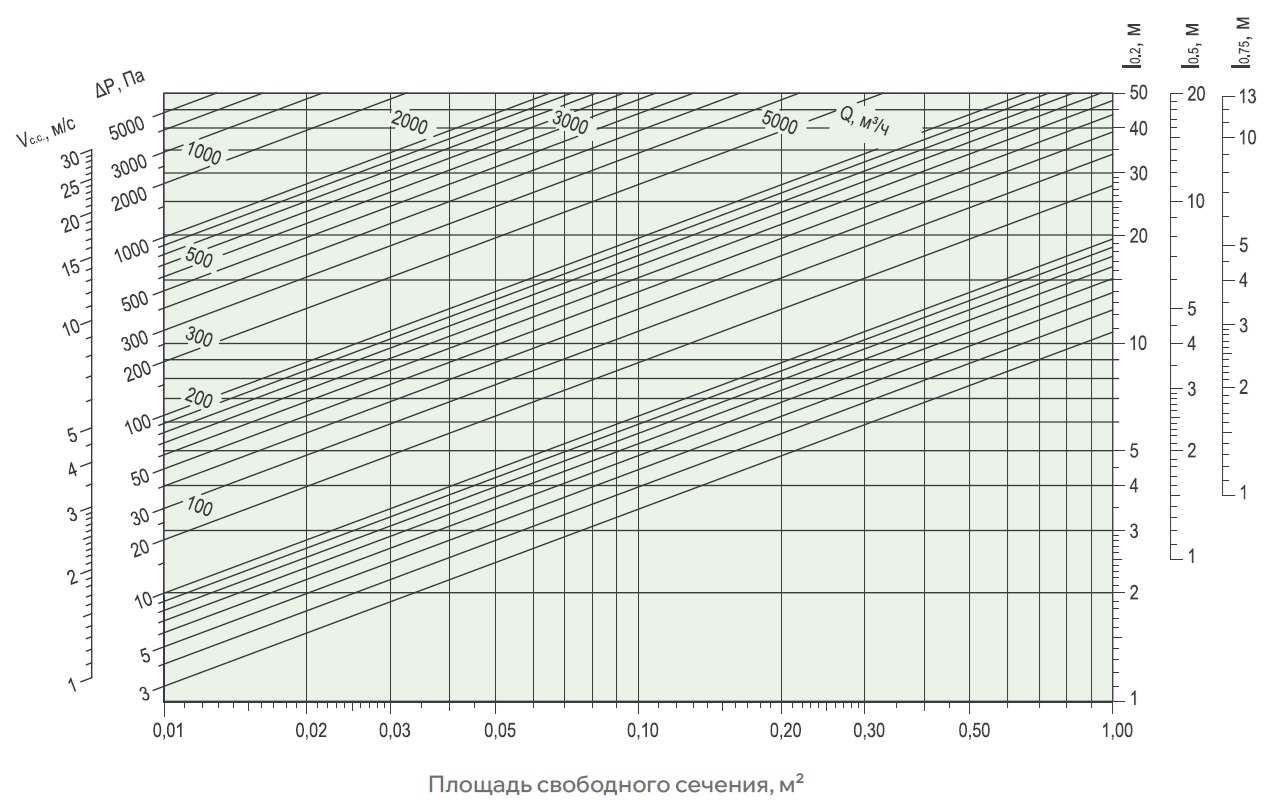

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

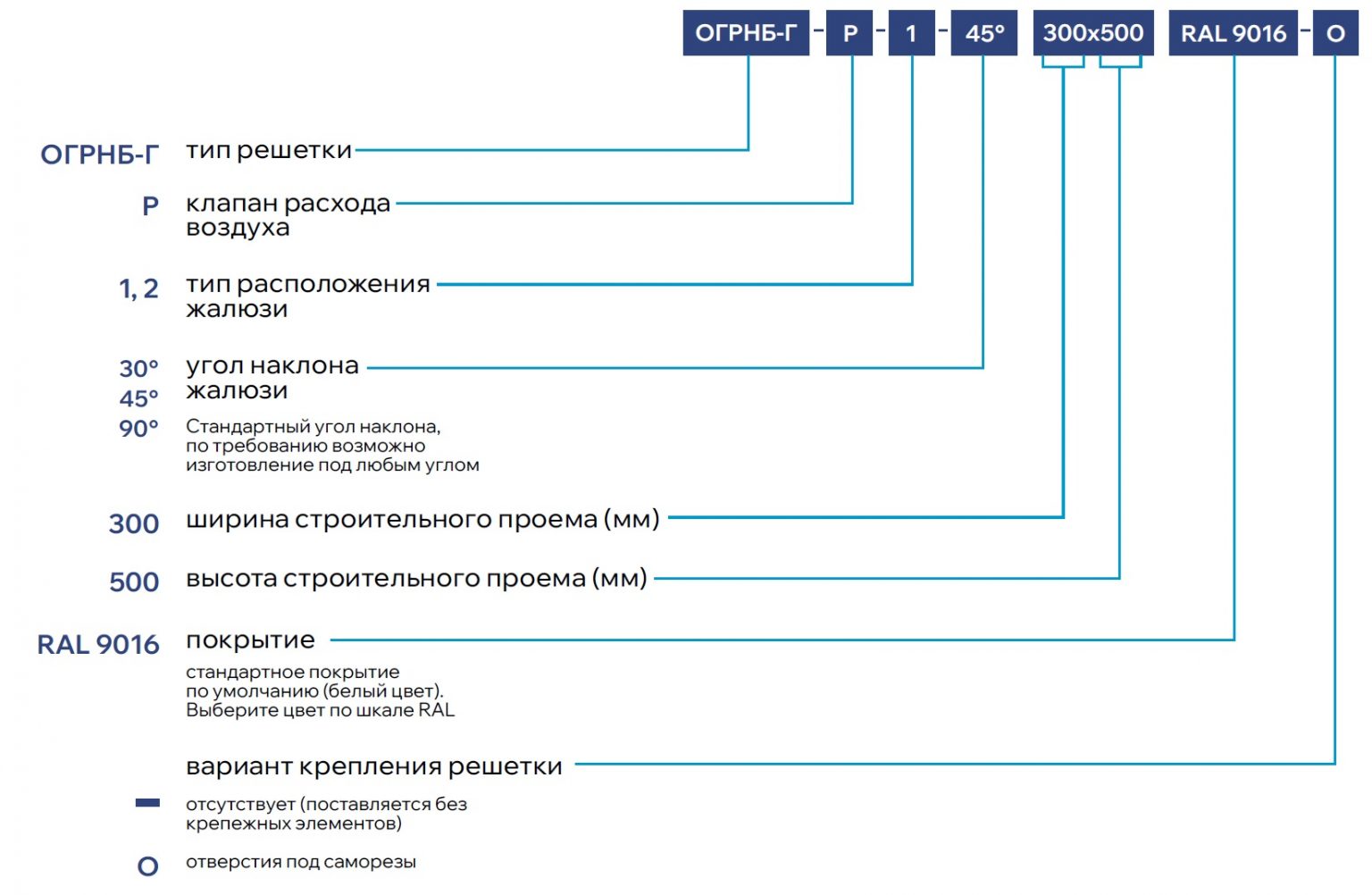

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
