Решетка линейная настенная ННЛ

Описание

Настенная решетка ННЛ используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.

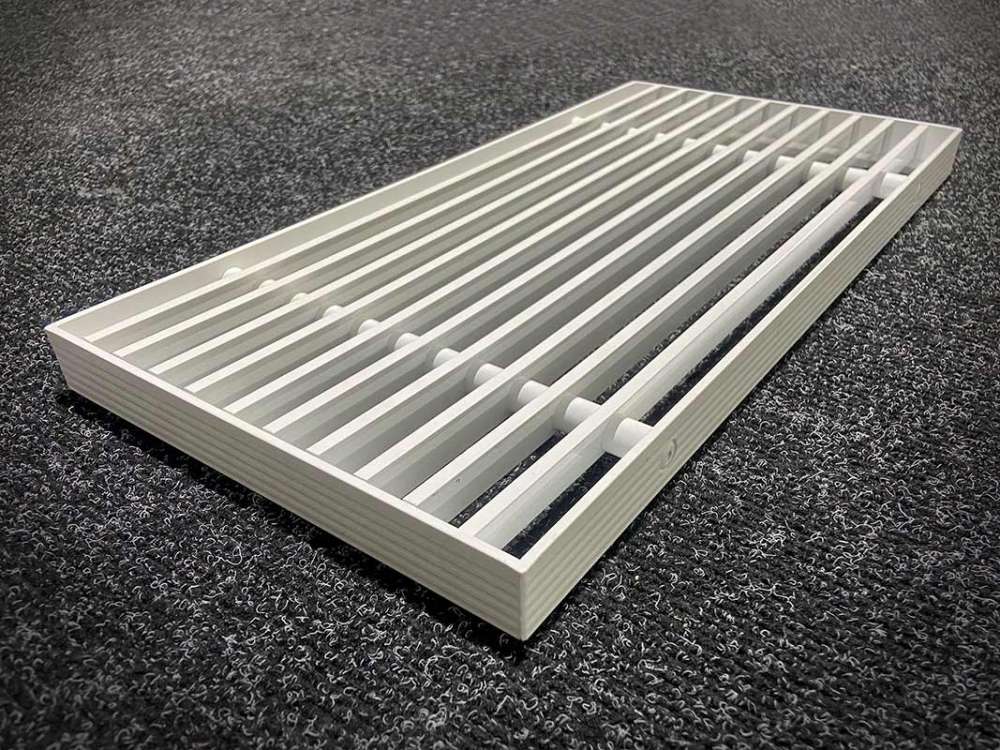

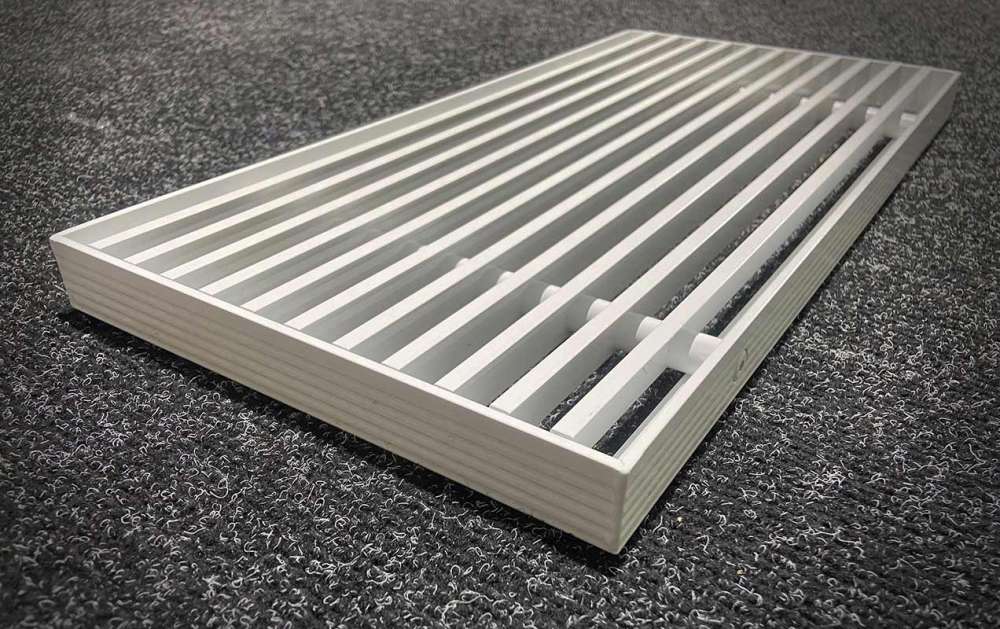

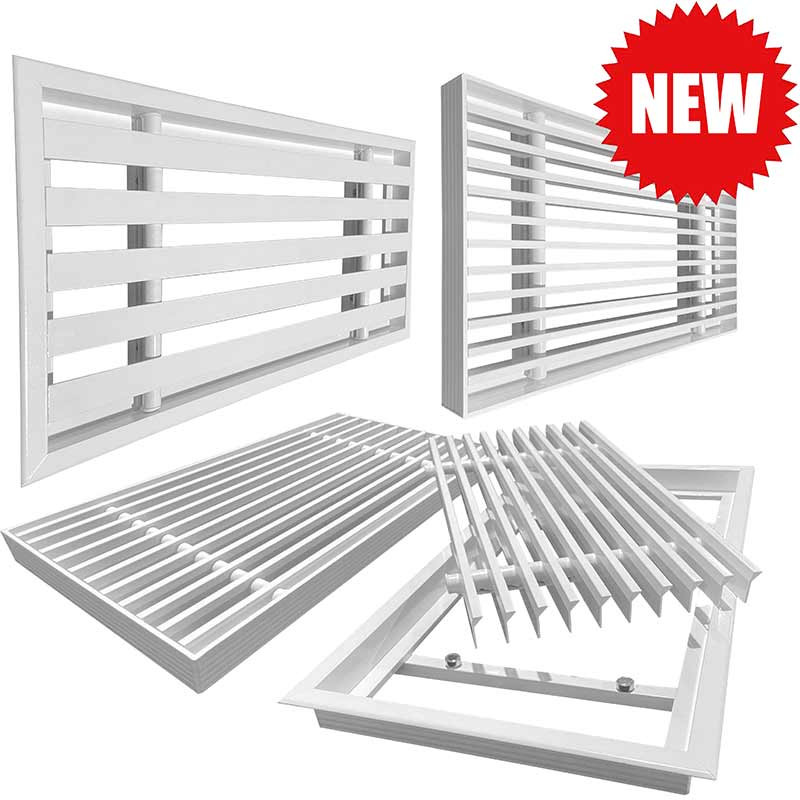

Решетка представляет собой рамку и горизонтально расположенные нерегулируемые ламели. Предлагается 7 вариантов центрального полотна из различных видов ламелей, отличающихся между собой внешним видом и аэродинамическими характеристиками.

Варианты рамок для решетки ННЛ:

• Встраиваемая рамка с фланцем 13 мм
  Встраиваемый тип исполнения, когда решетка имеет фланец, закрывающий неровные края строительного проема, а ламельное полотно решетки утапливается в проеме. Определяющими размерами АхВ являются размеры строительного проема.
• Скрытая рамка без внешнего фланца
  Скрытый тип исполнения, когда решетка полностью утапливается в проеме. Определяющими размерами АхВ являются габаритные размеры решетки.

Материалы изготовления

• При изготовлении решеток используется запатентованный алюминиевый профиль АЗД1 (ГОСТ 22233-2018)
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Конструкция:

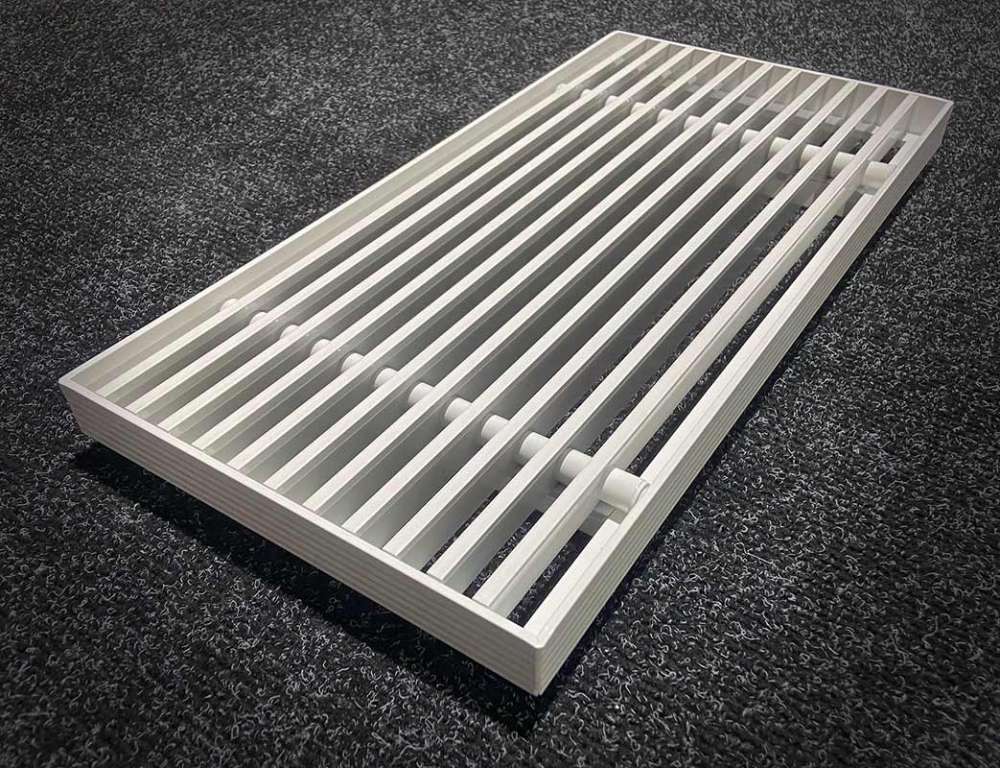

• Несъемные ламели

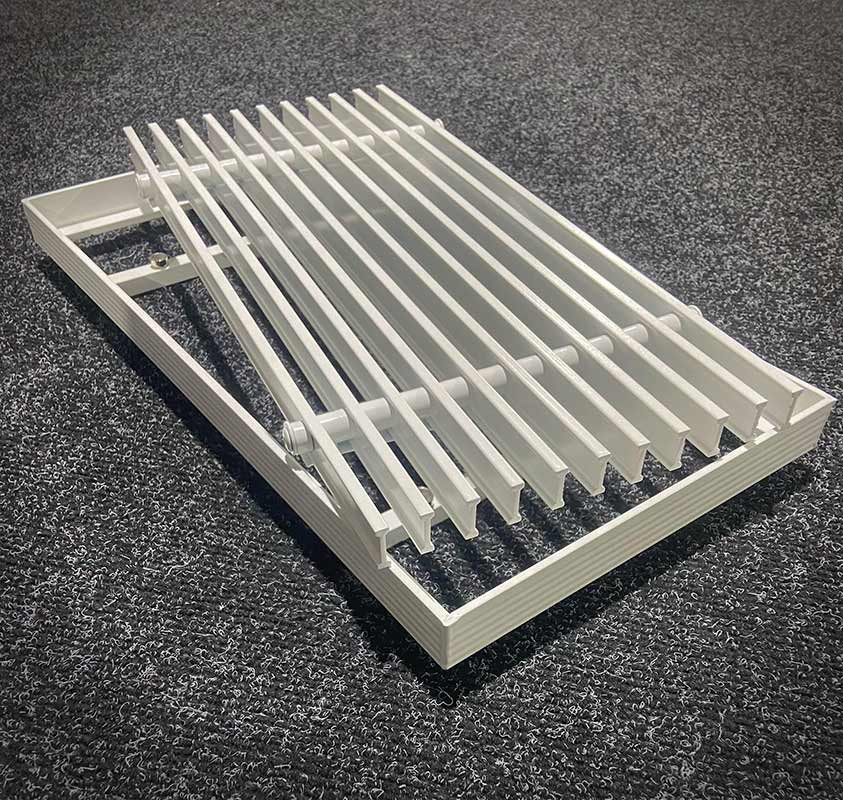

  (по умолчанию) Центральное полотно жестко закреплено к рамке.
• Съемные ламели

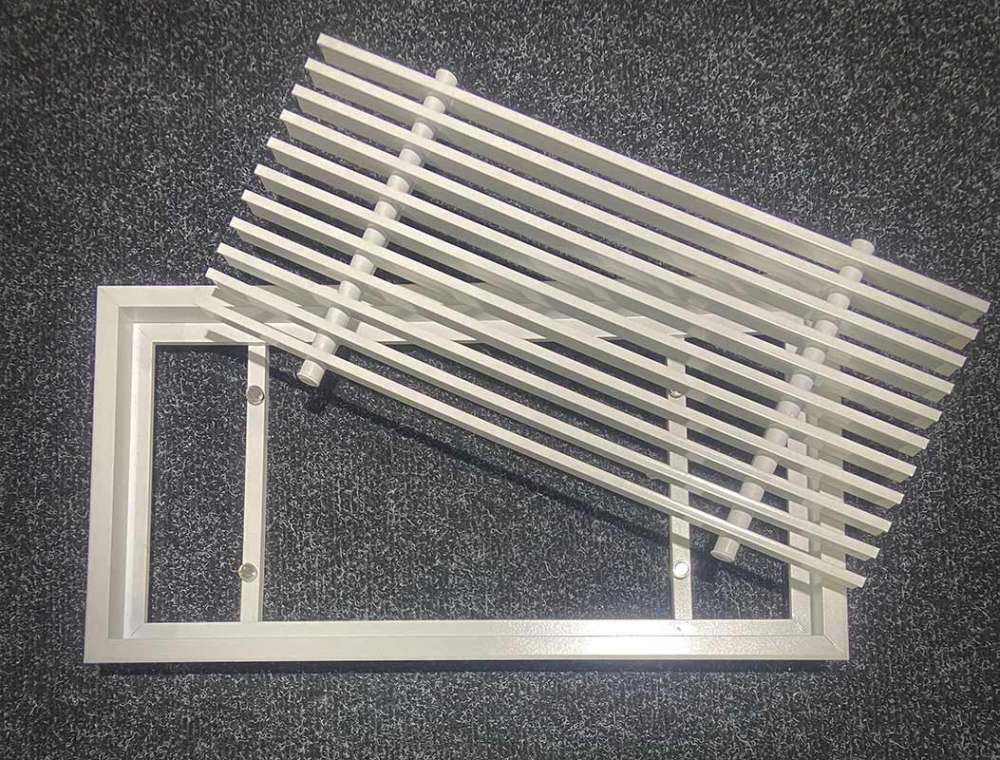

  на магнитах (по запросу) облегчают обслуживание вентиляционного канала в процессе эксплуатации.

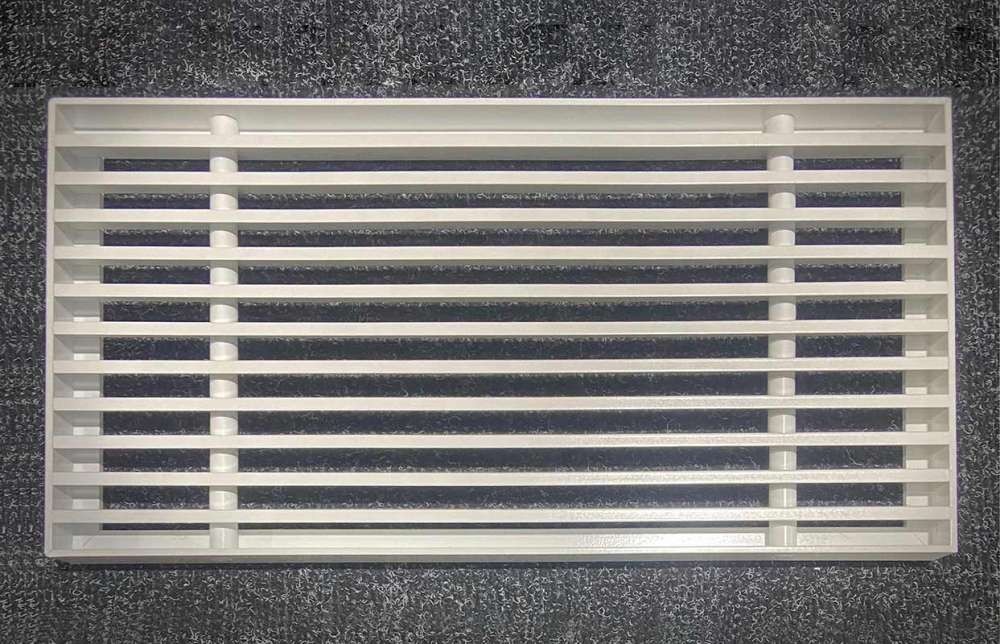

Внешняя сторона решетки

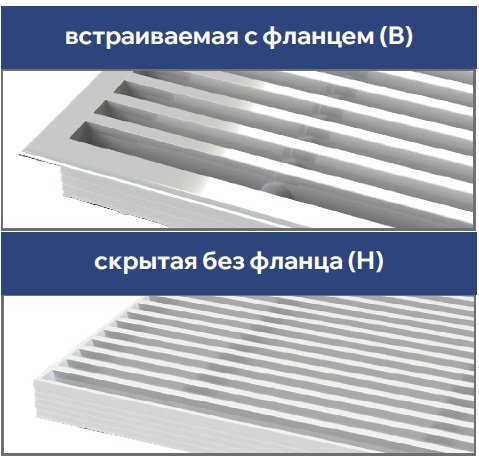

Виды рамок

• Минимальные рекомендуемые размеры 100х100 мм
• Максимальные рекомендуемые размеры 2900х1000 мм

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

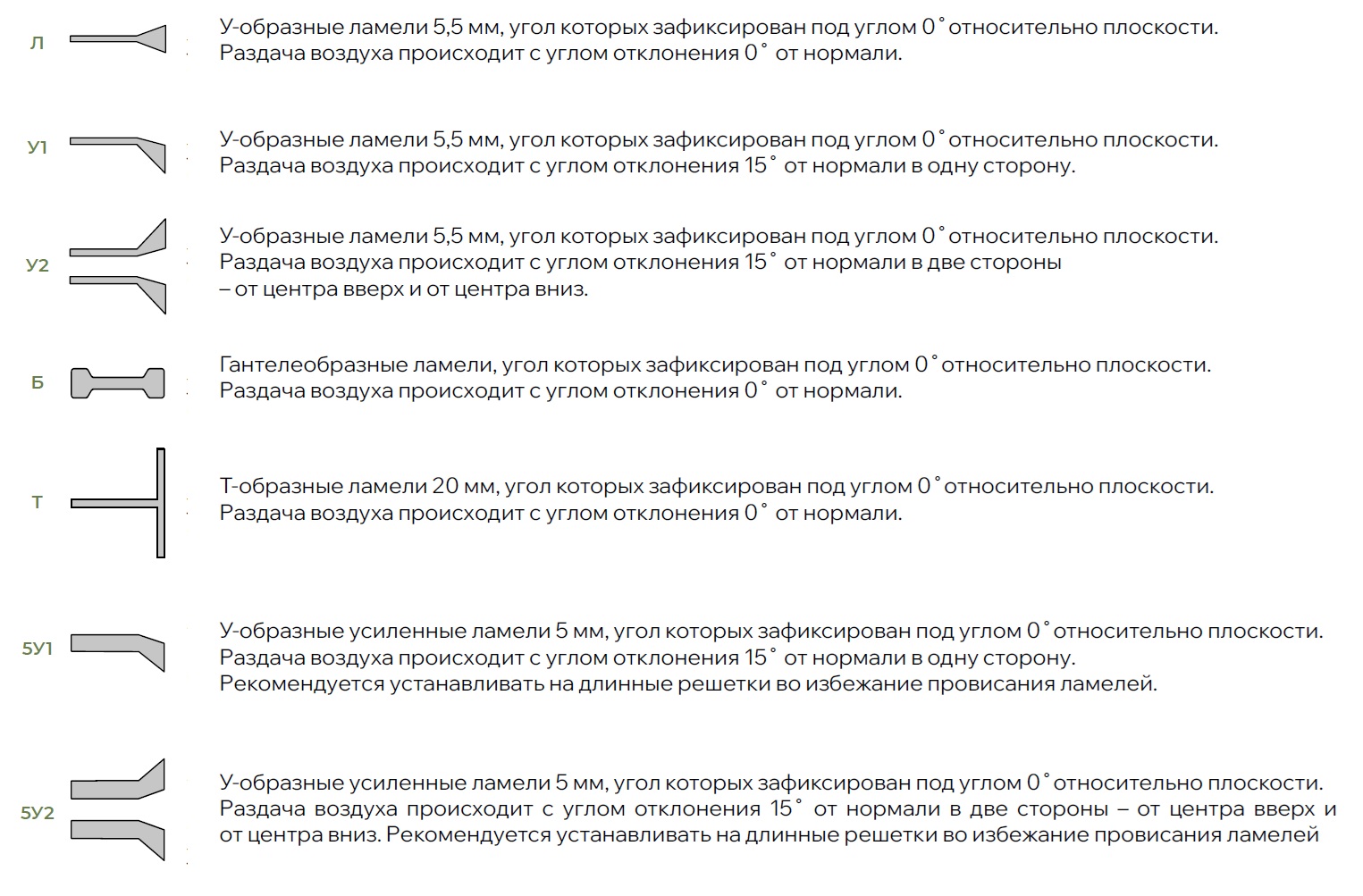

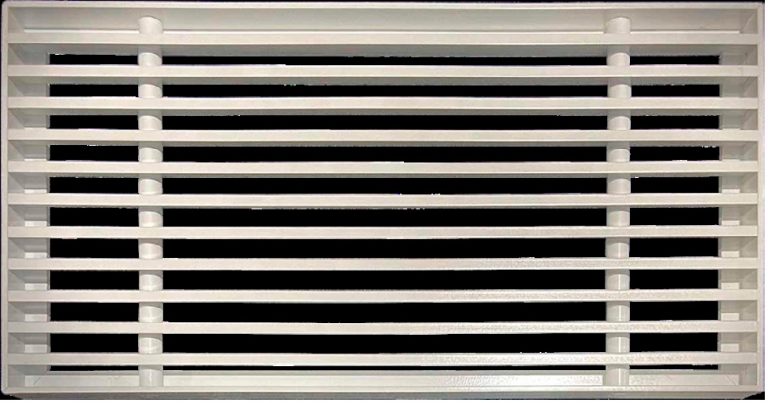

Виды ламелей

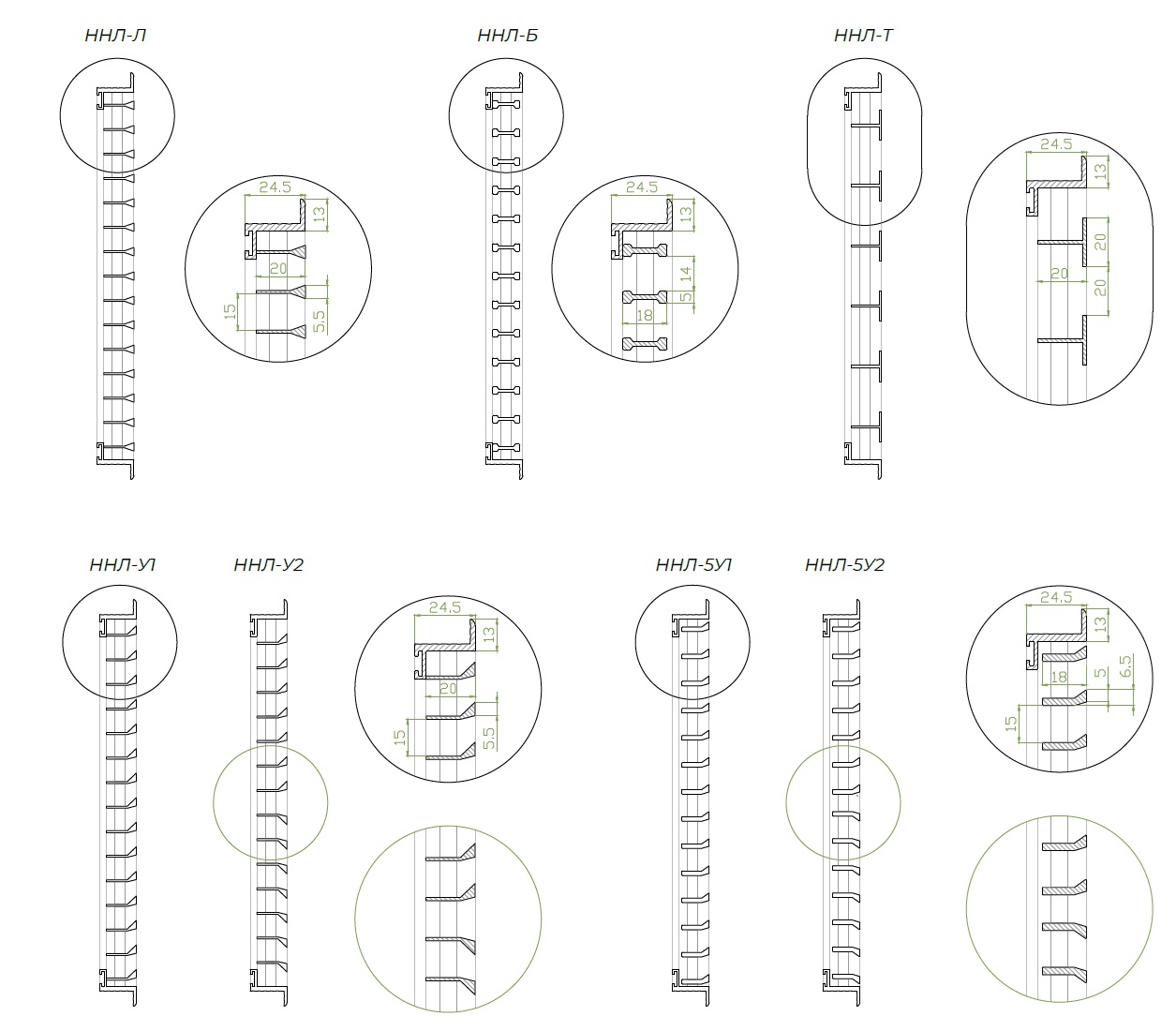

Сечения решетки с различными вариантами ламелей

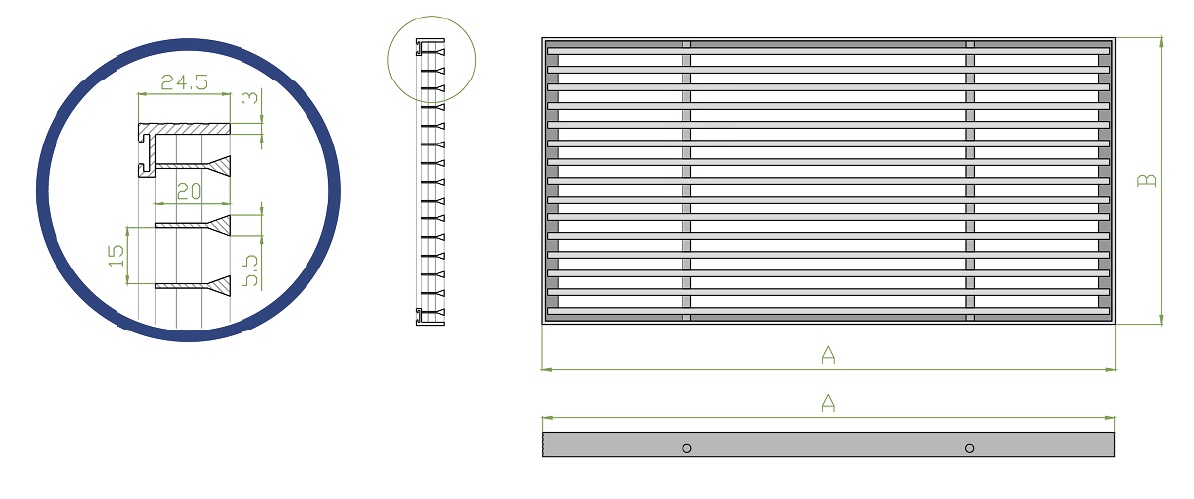

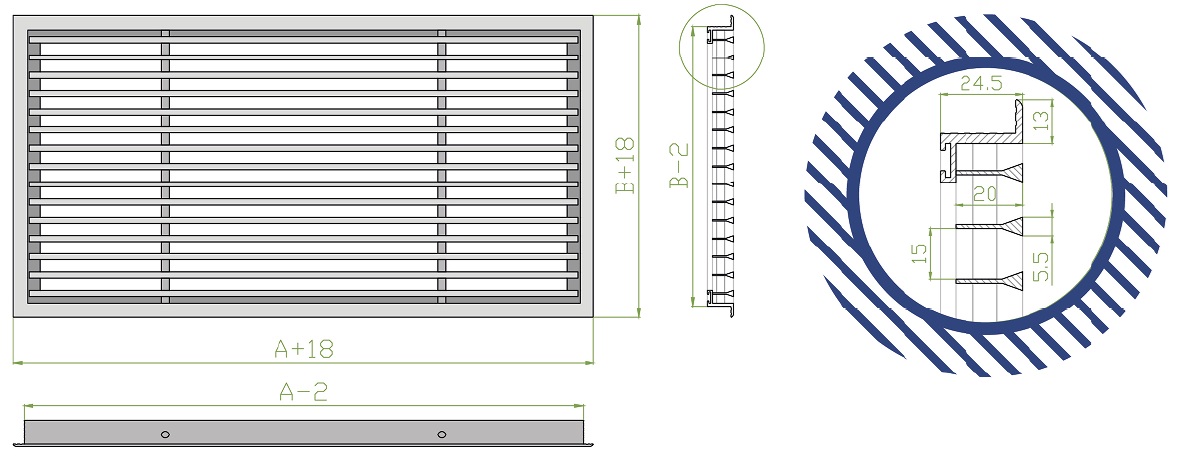

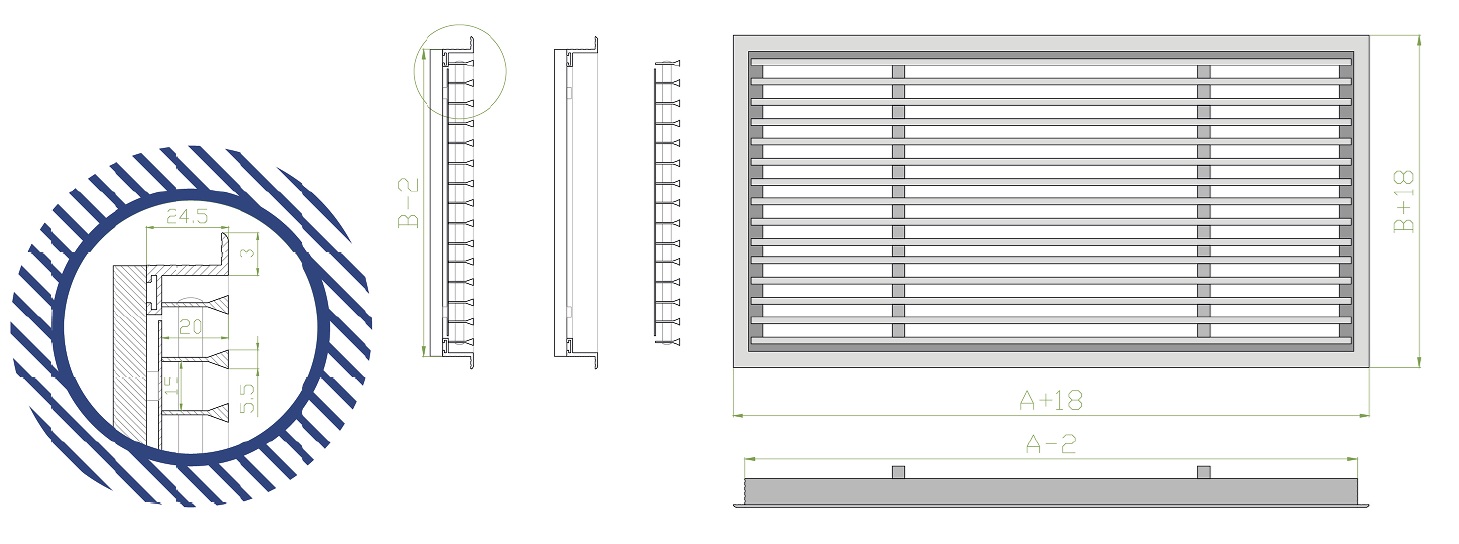

Габаритно-посадочные размеры встраиваемой решетки с фланцем ННЛ-Л-В. АхВ размеры строительного проема

Габаритно-посадочные размеры встраиваемой решетки с фланцем со съемными ламелями ННЛ-Л-В-С. АхВ размеры строительного проема

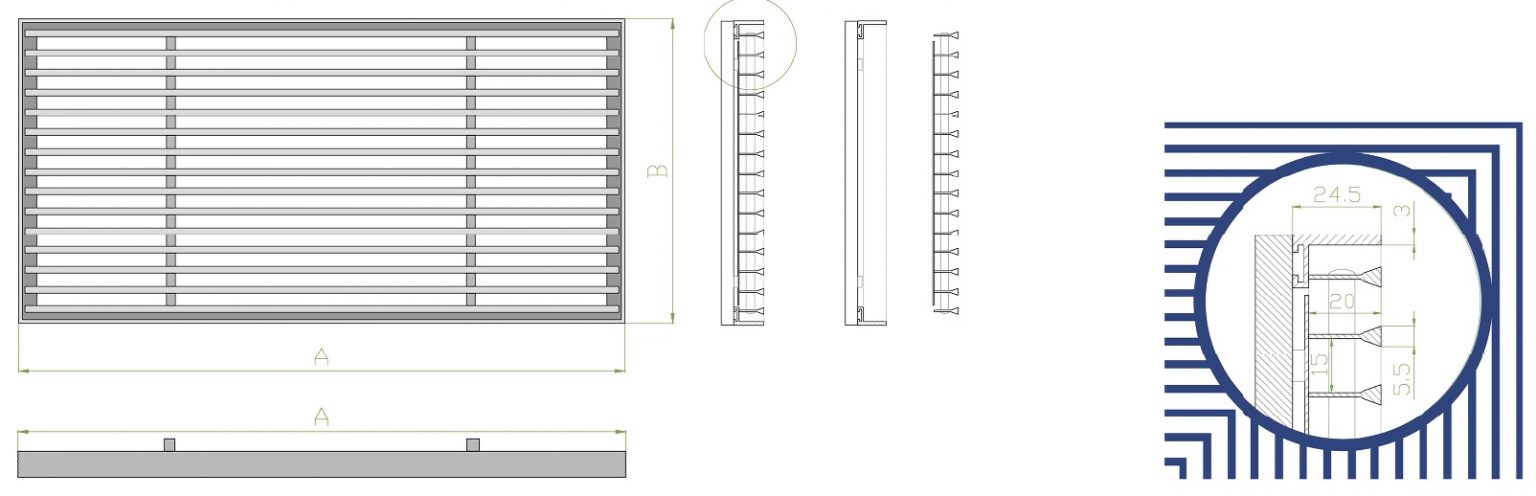

Габаритно-посадочные размеры решетки без фланца ННЛ-Л-Н. АхВ габаритные размеры решетки

Габаритно-посадочные размеры решетки без фланца со съемными ламелями ННЛ-Л-Н-С. АхВ габаритные размеры решетки

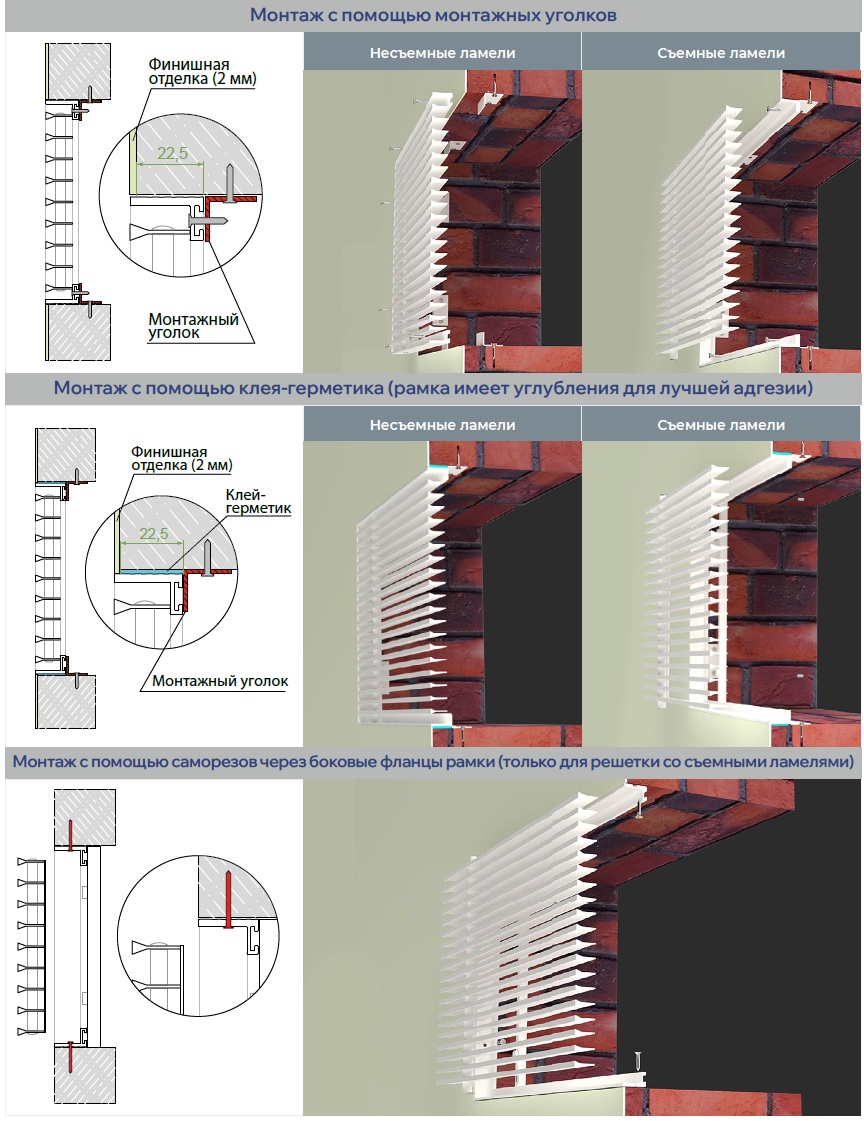

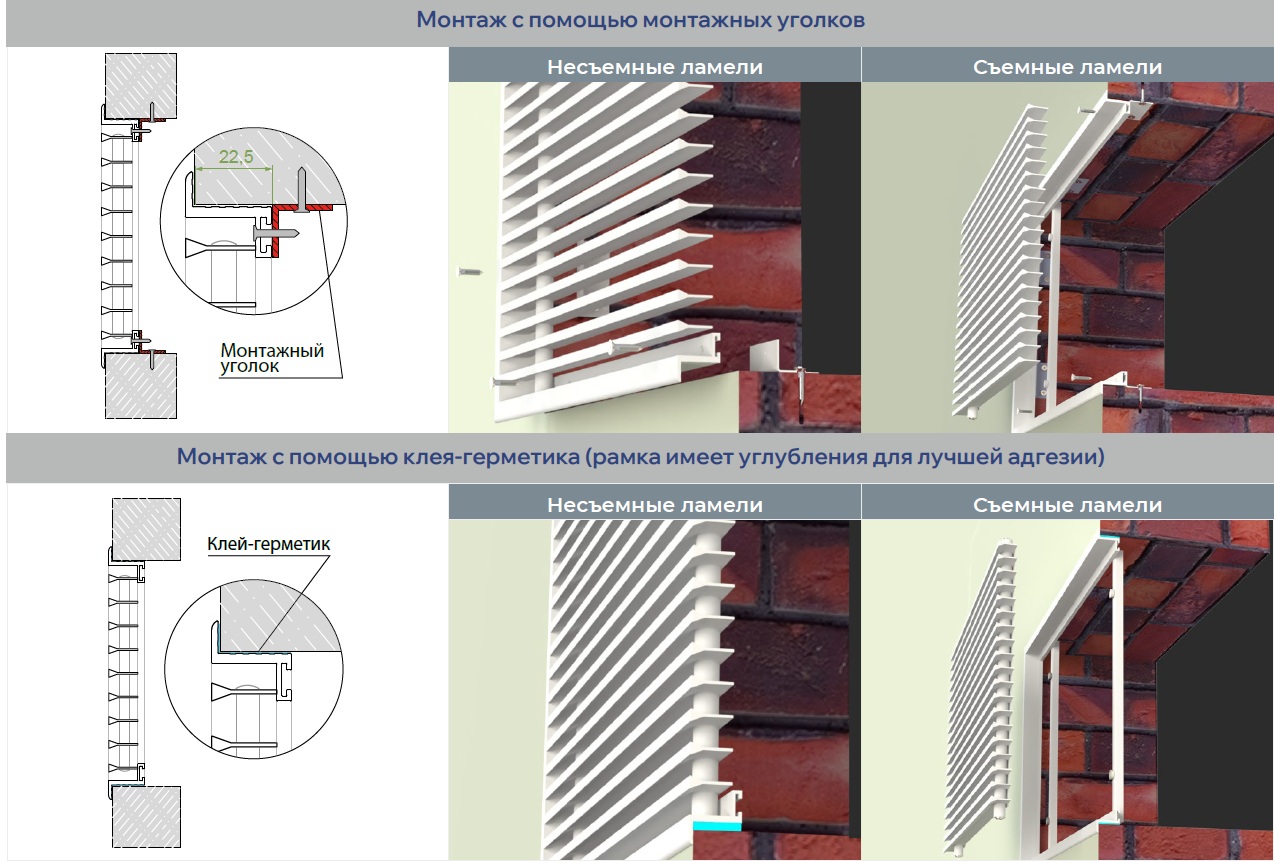

Варианты монтажа для встраиваемой решетки с фланцем

Варианты монтажа для встраиваемой решетки с фланцем

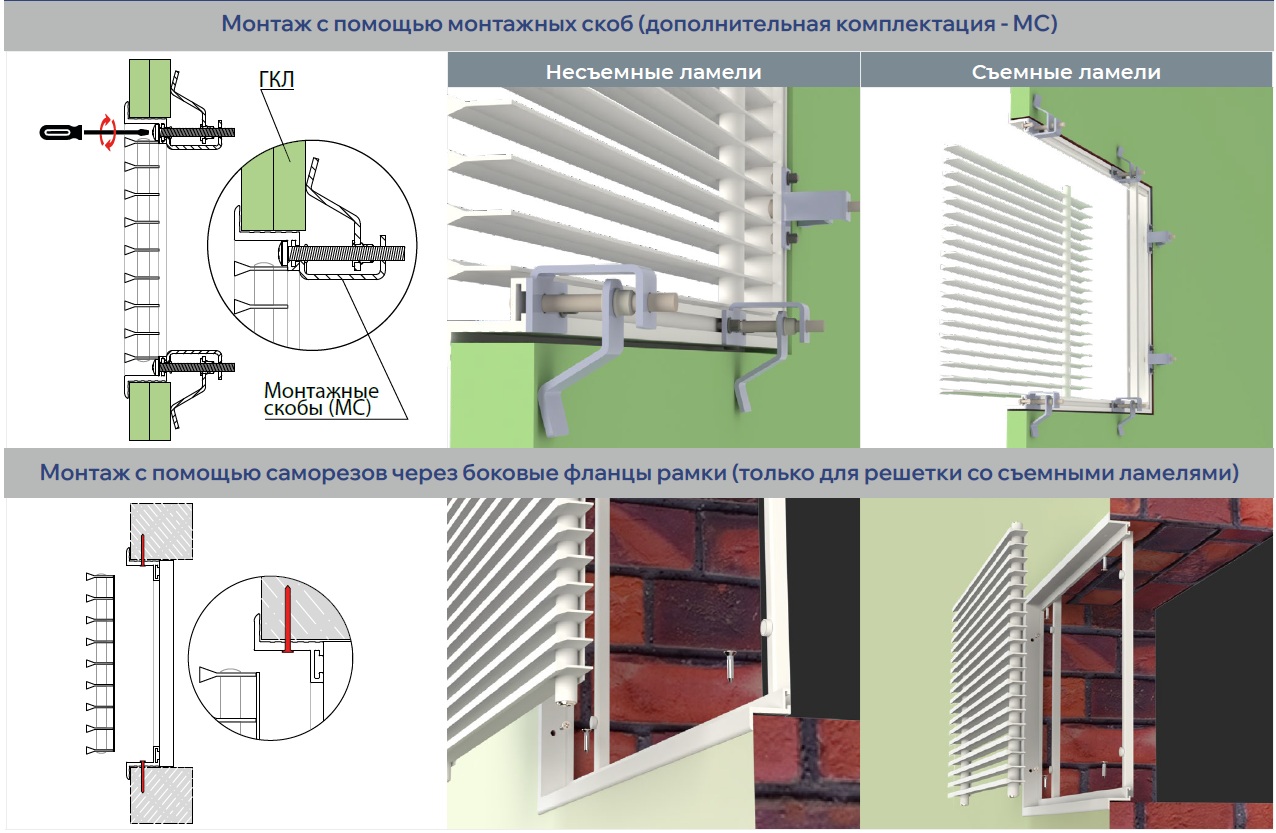

Варианты монтажа для встраиваемой решетки без фланца

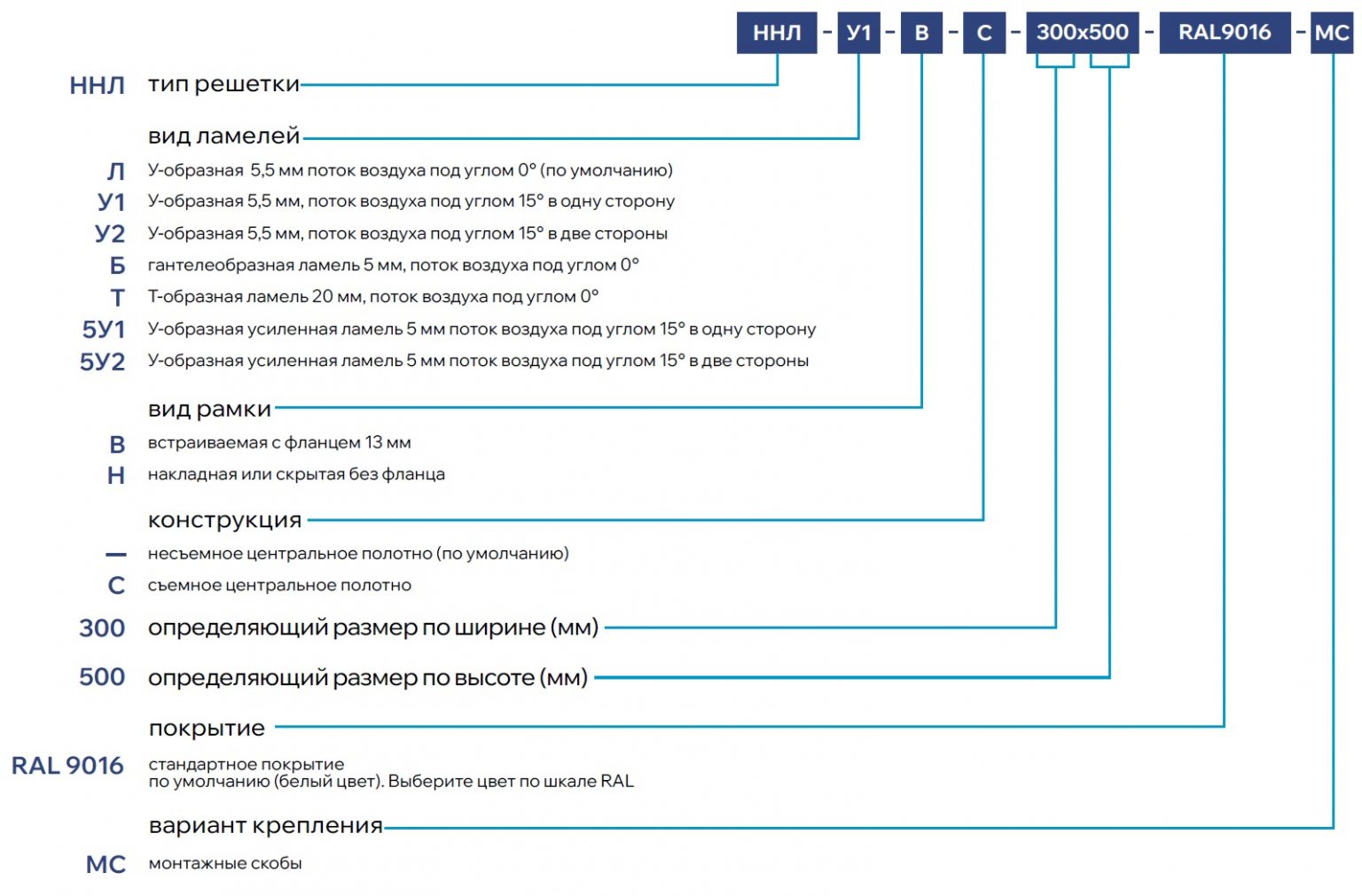

Пример заказа

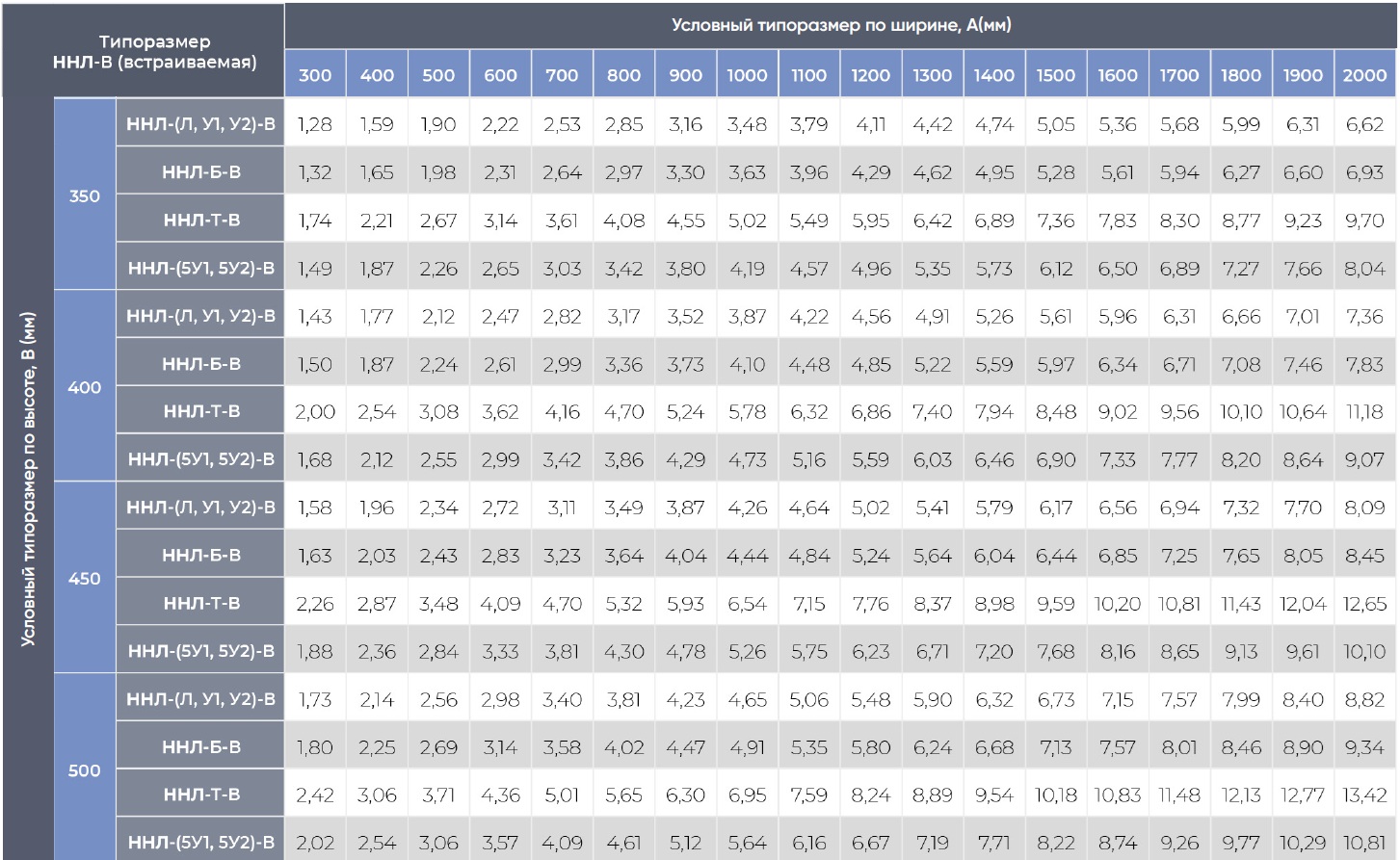

Стандартные типоразмеры, теоретическая масса (m, кг) встраиваемой решетки ННЛ-В

Стандартные типоразмеры, теоретическая масса (m, кг) встраиваемой решетки ННЛ-В

Стандартные типоразмеры, теоретическая масса (m, кг) скрытой решетки ННЛ-Н

Стандартные типоразмеры, теоретическая масса (m, кг) скрытой решетки ННЛ-Н

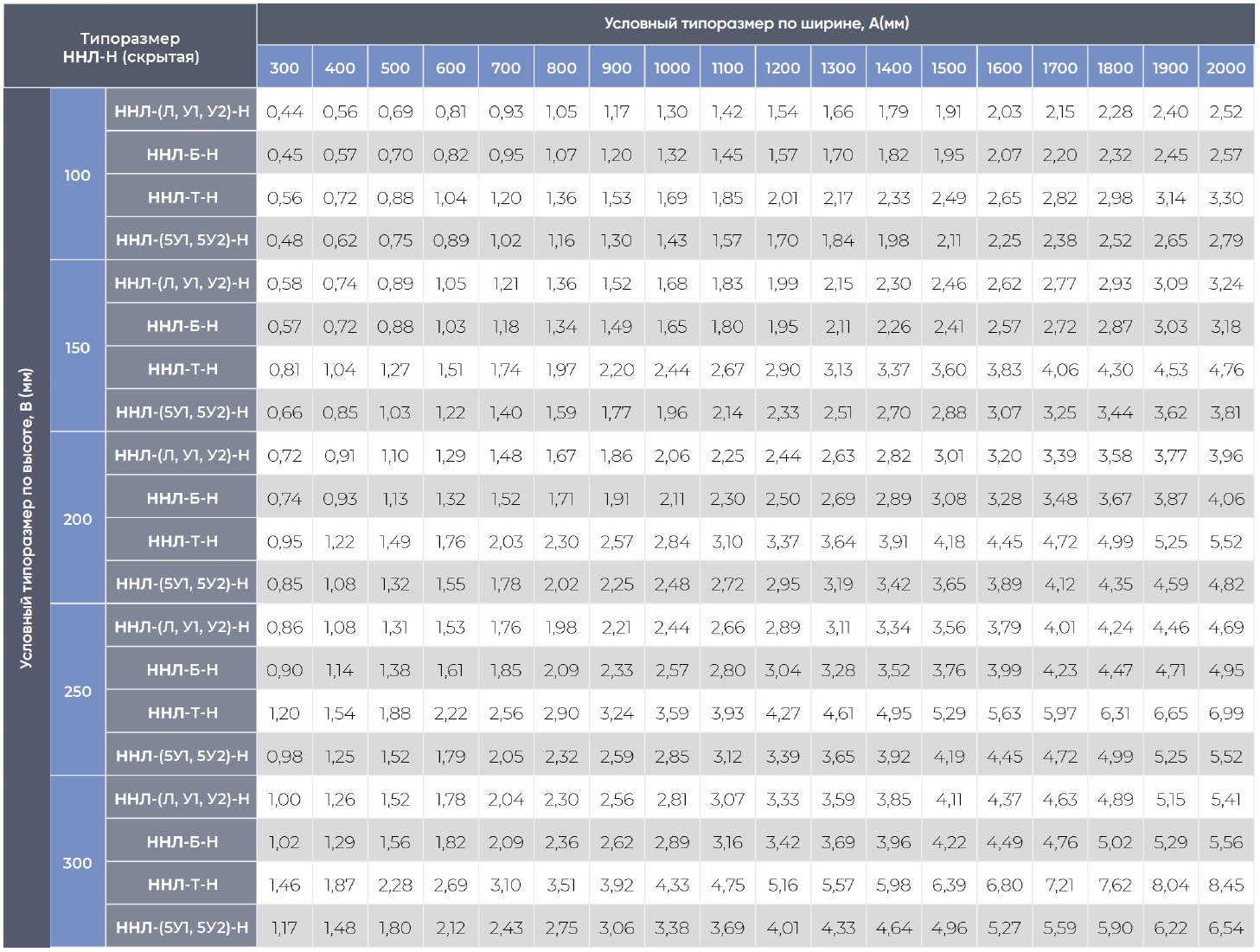

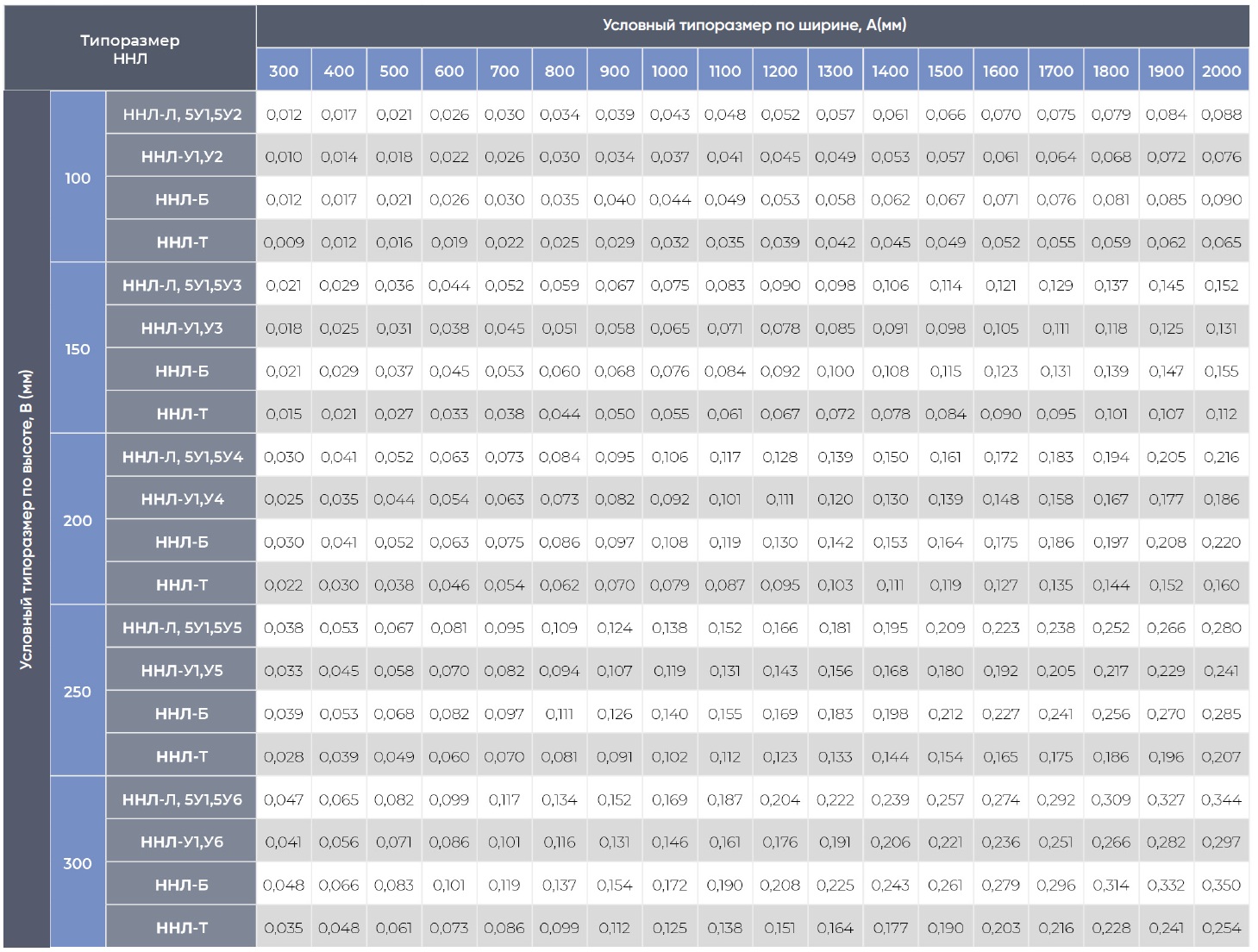

Стандартные типоразмеры, площадь свободного сечения (Fc.с., м2) ННЛ

Стандартные типоразмеры, площадь свободного сечения (Fc.с., м2) ННЛ
