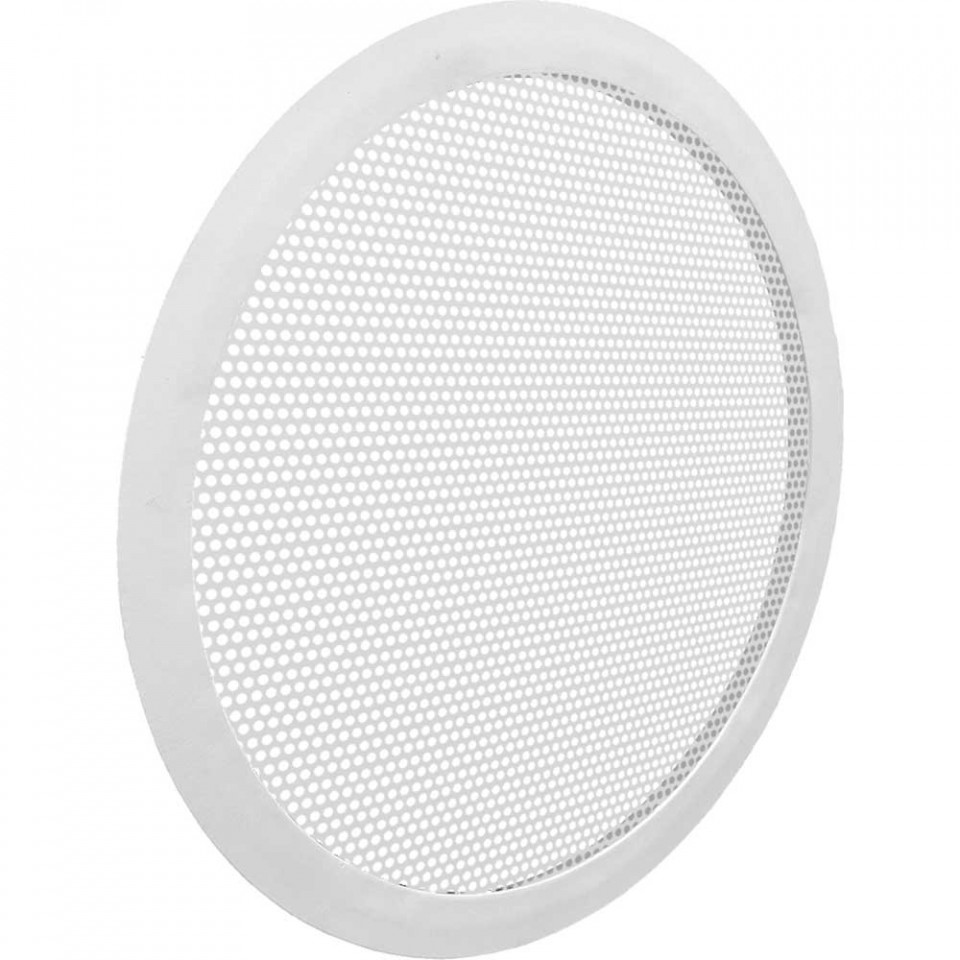

Перфорированная круглая вентиляционная решетка ВРПК

Описание

Перфорированная решетка круглого сечения ВРПК используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды в помещениях различного типа и назначения.

Решетки ВРПК изготовлены из алюминиевого тавра 20 мм (ВРПК-20) или 30 мм (ВРПК-30) и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.

Технические требования

Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 2,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

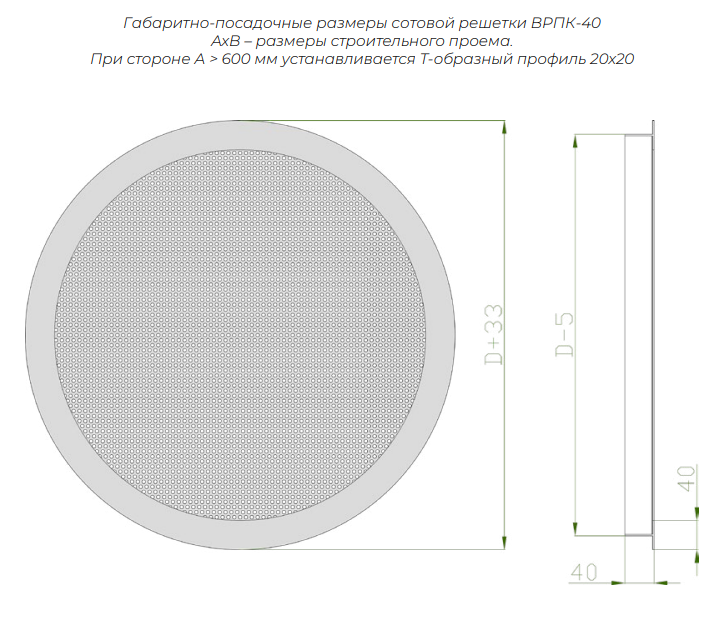

Размеры решетки
