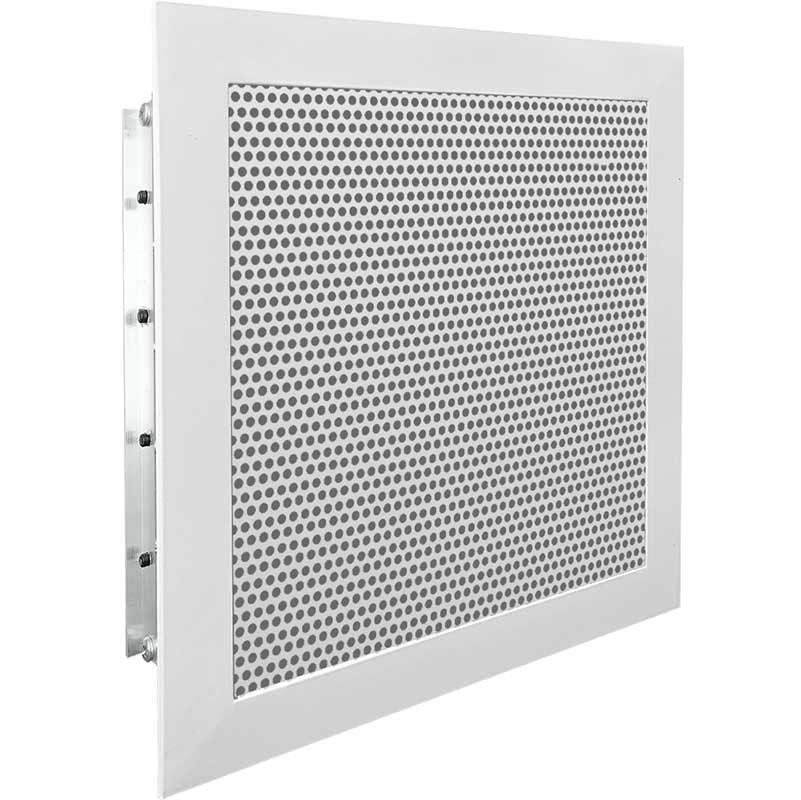

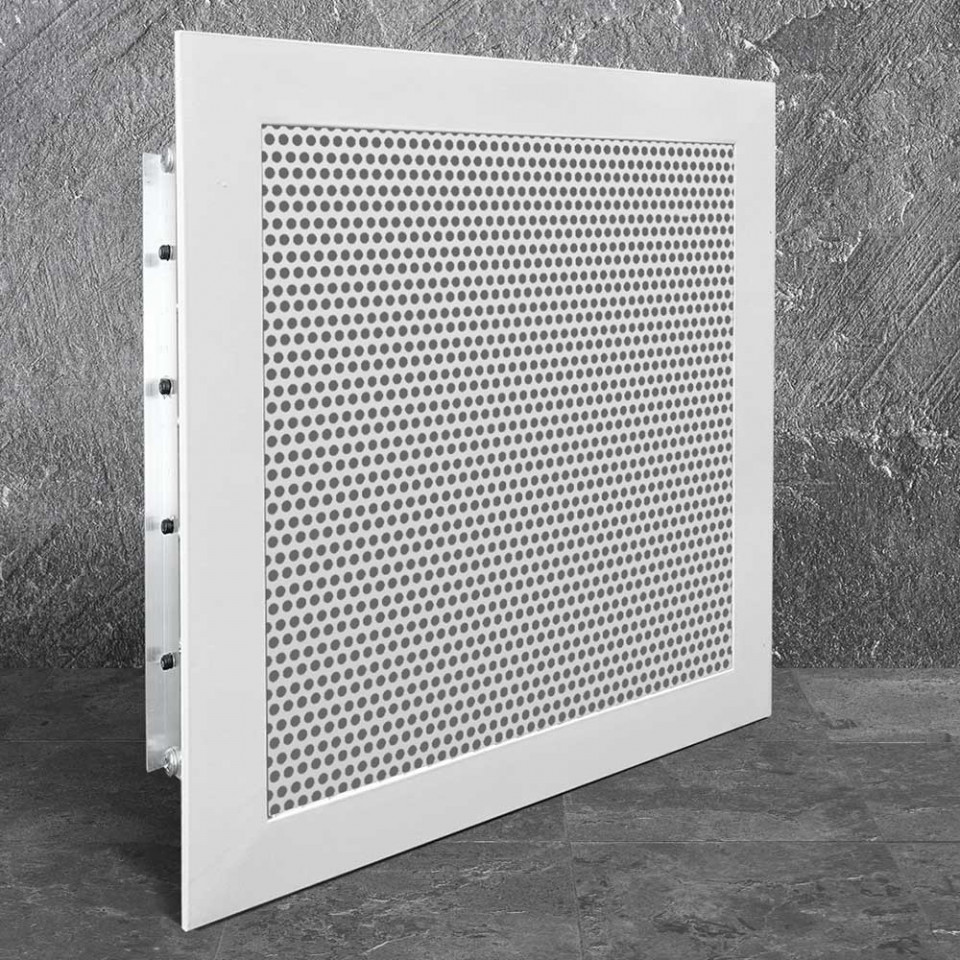

Решетка перфорированная ВРП-Р с клапаном расхода воздуха

Описание

Вентиляционные алюминиевые решетки ВРП используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены
для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.

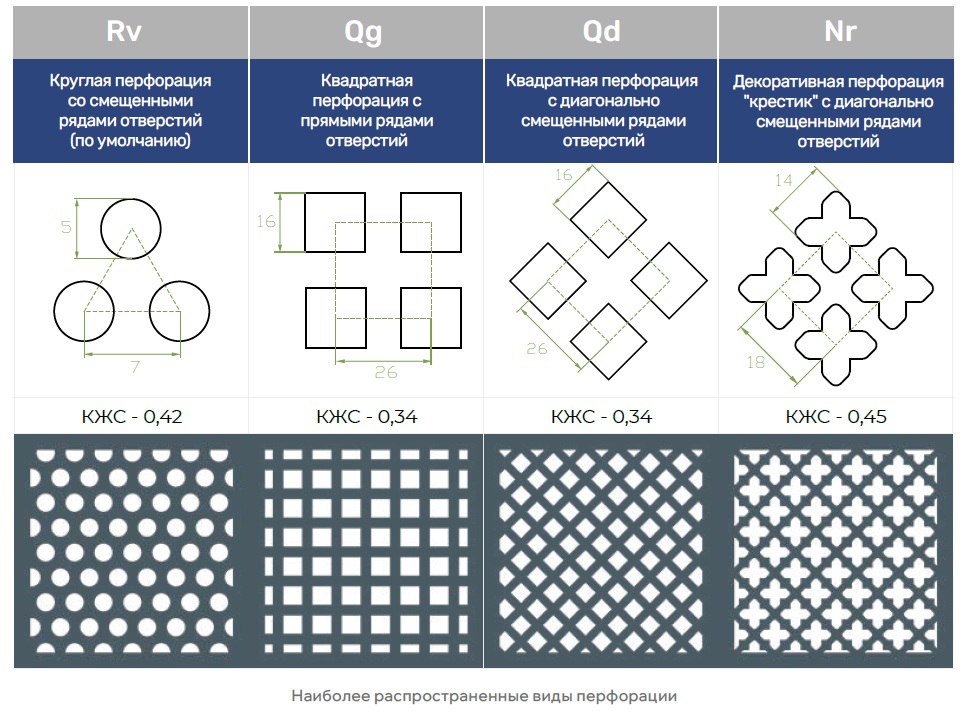

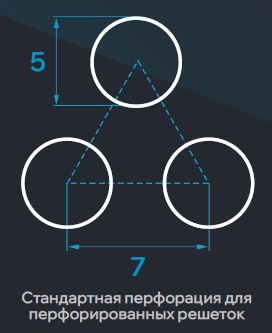

Решетки ВРП изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали. По умолчанию решетка имеет круглую перфорацию со  смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.

Материалы изготовления решетки

• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018) и оцинкованная сталь для перфорации
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL

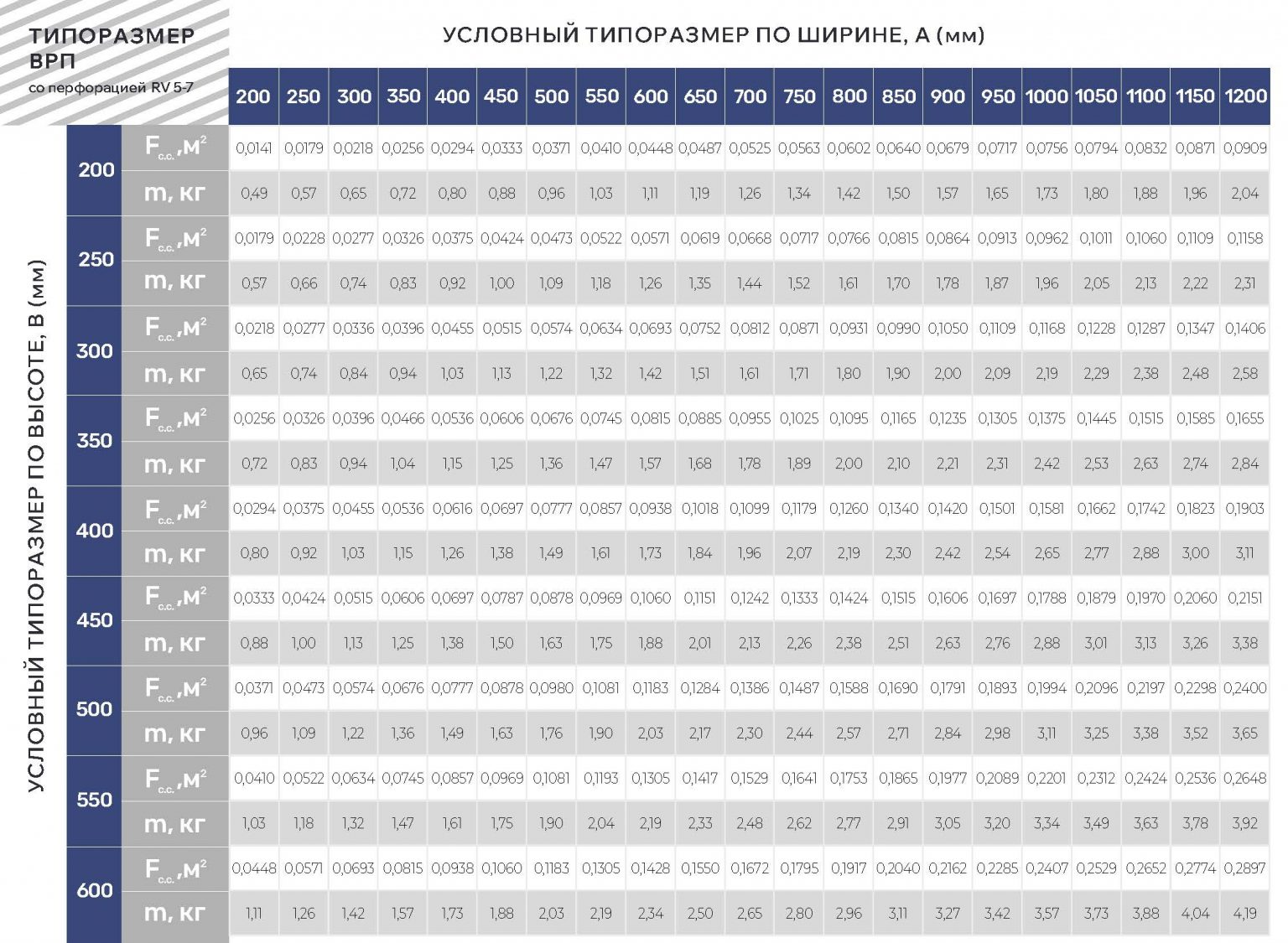

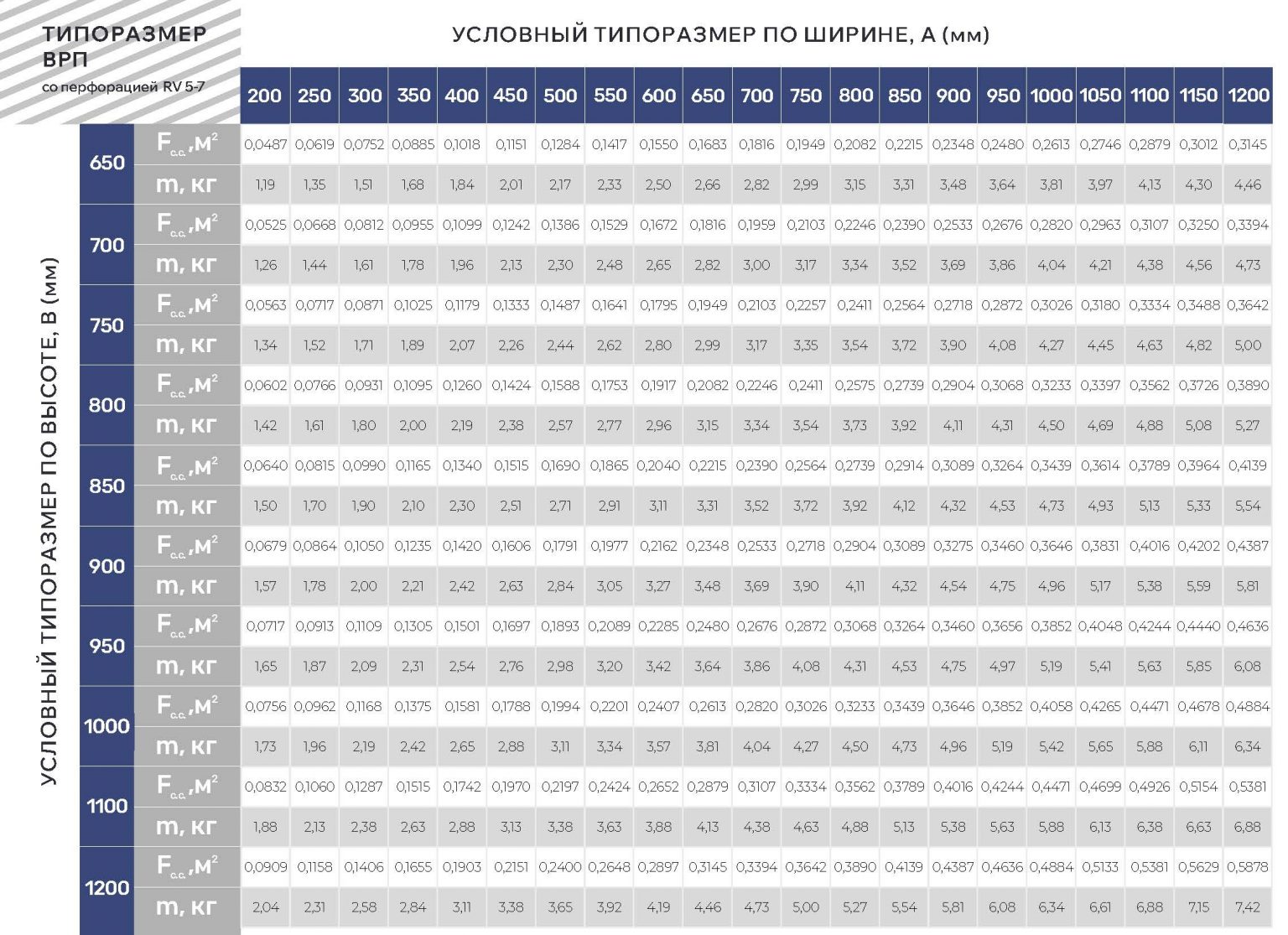

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.

По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.

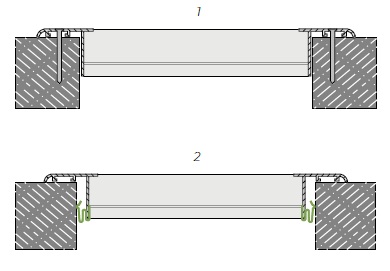

Варианты монтажа

1. Крепление саморезами
2. С помощью пружинной защелки

Минимальные рекомендуемые размеры 100х100 мм.

Максимальные рекомендуемые размеры 2900х2900 мм.

Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.

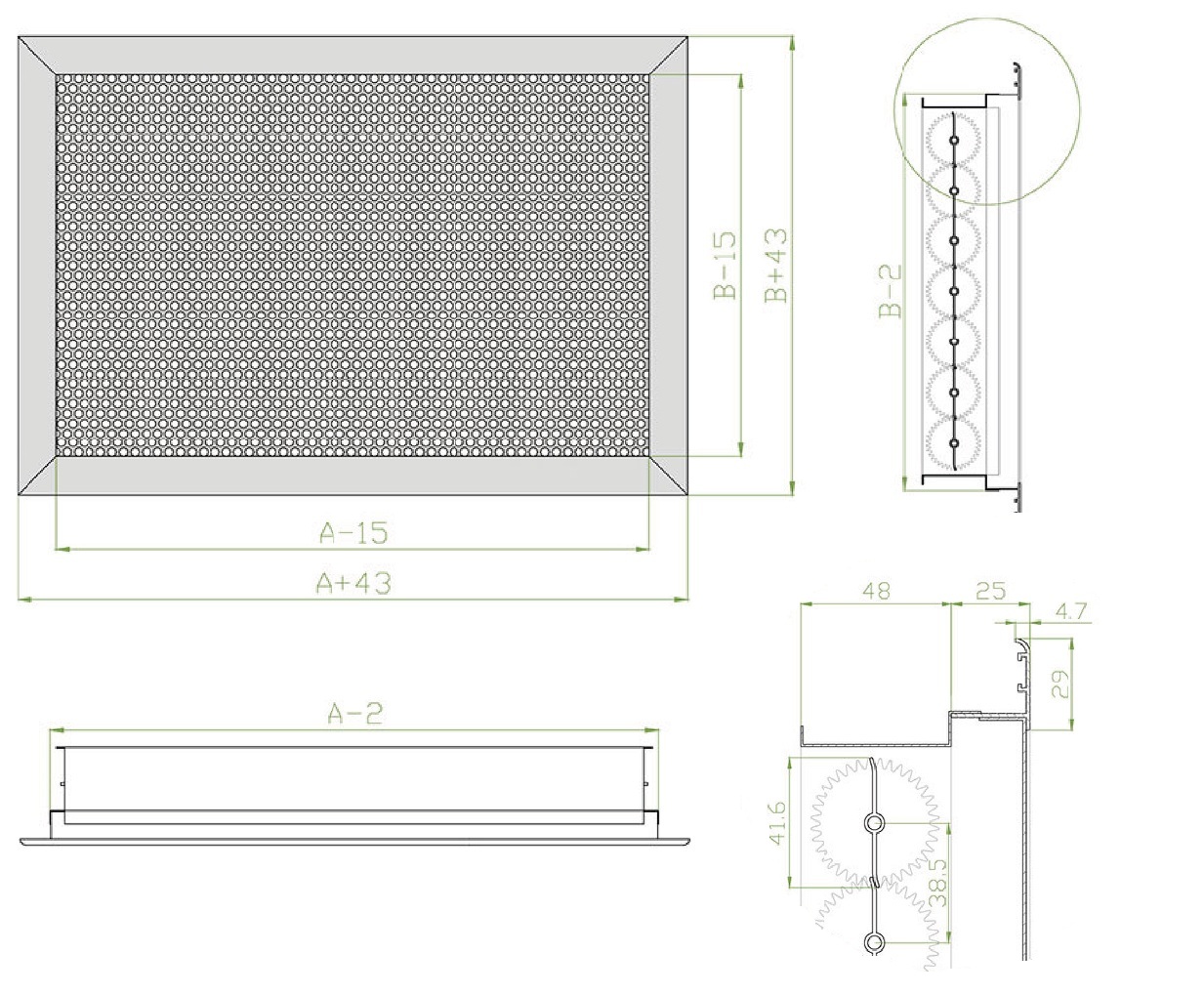

Габаритно-посадочные размеры перфорированной решетки ВРП-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 30х30

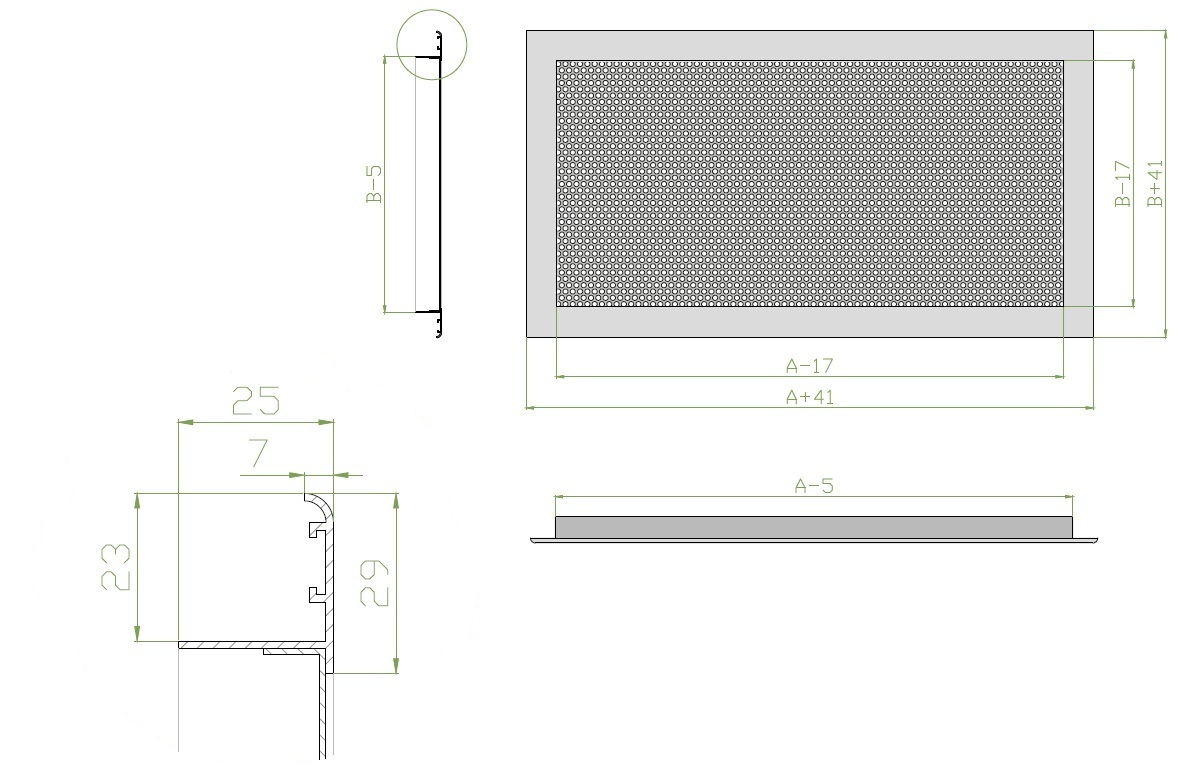

Габаритно-посадочные размеры перфорированной решетки ВРП-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25

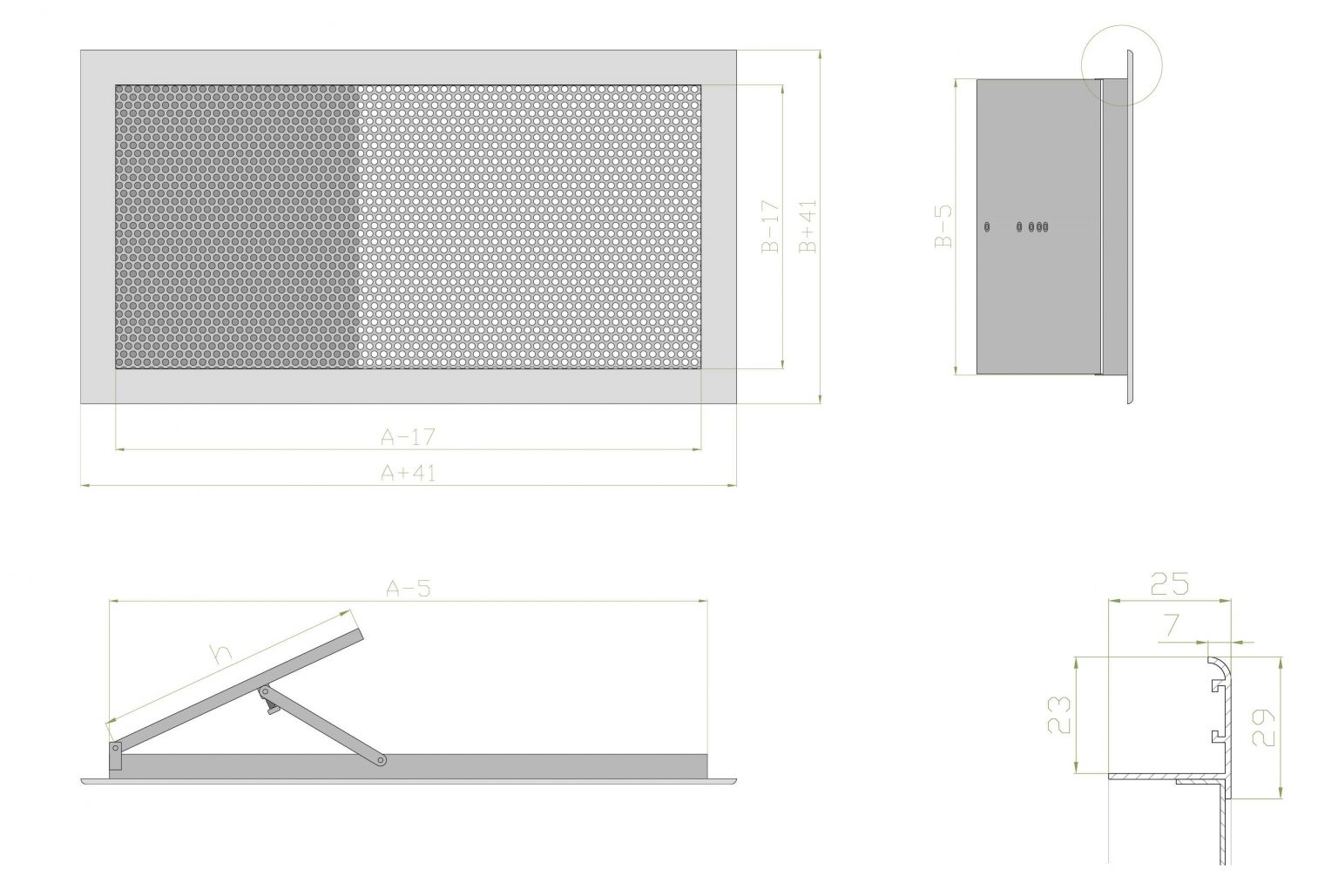

Габаритно-посадочные размеры перфорированной решетки ВРП-РП
(с регулятором потока воздуха).
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 30х30

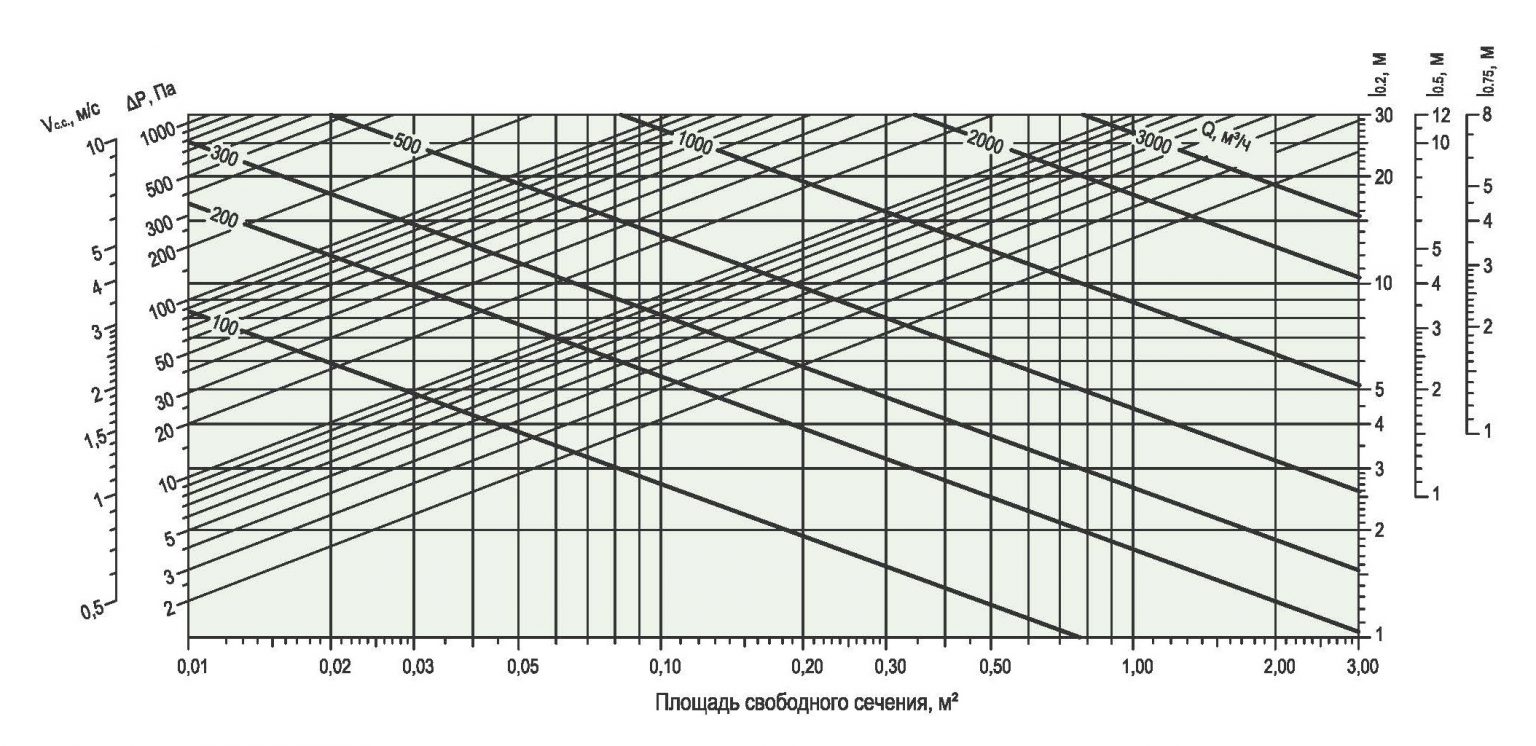

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

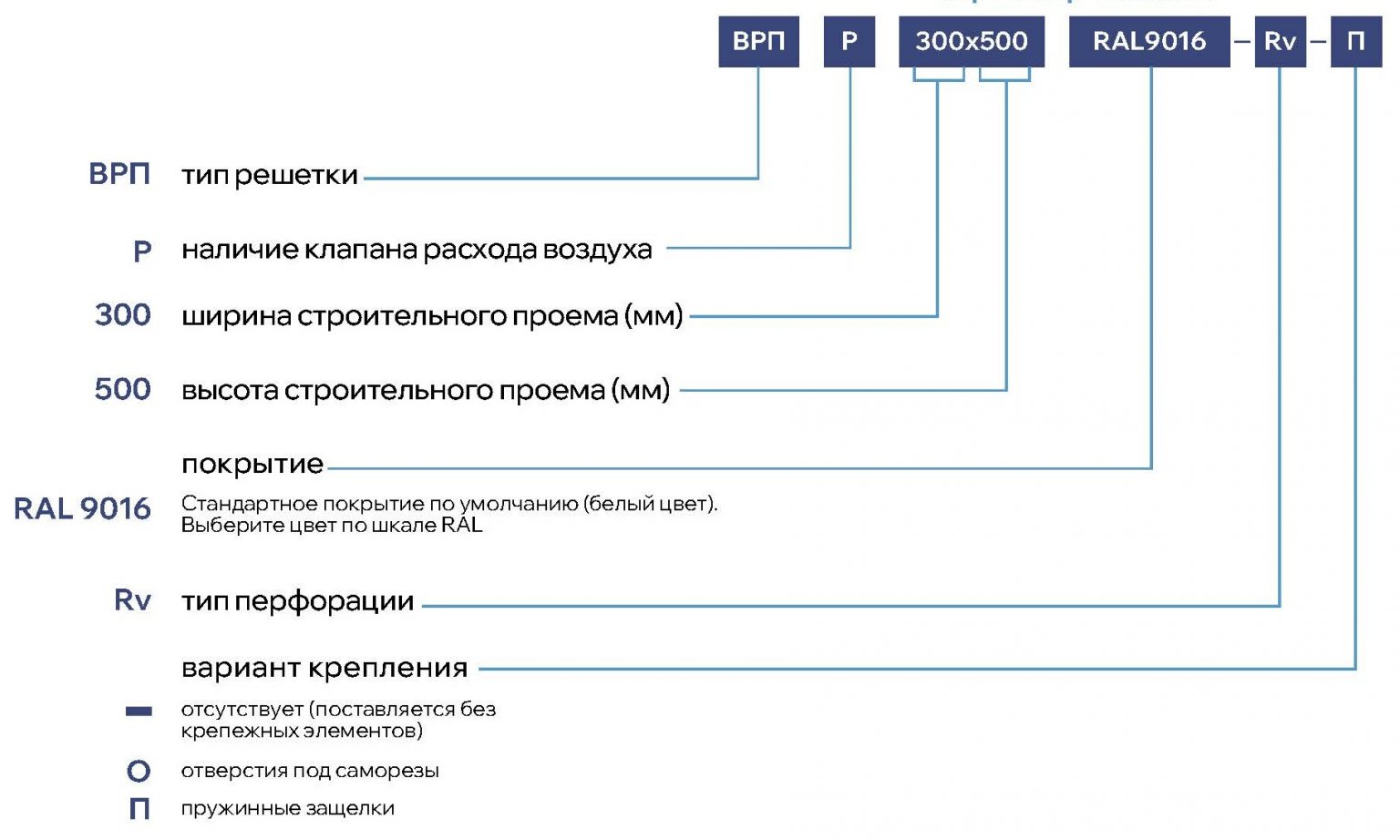

Пример заказа
