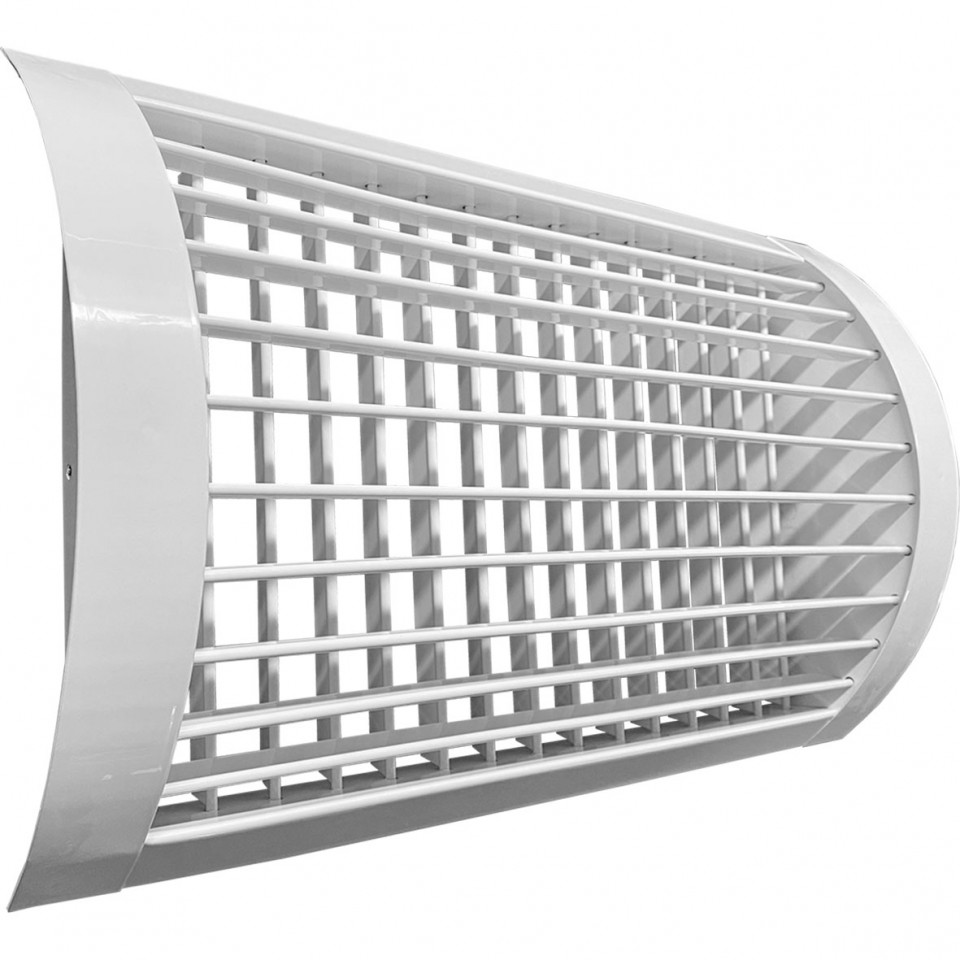

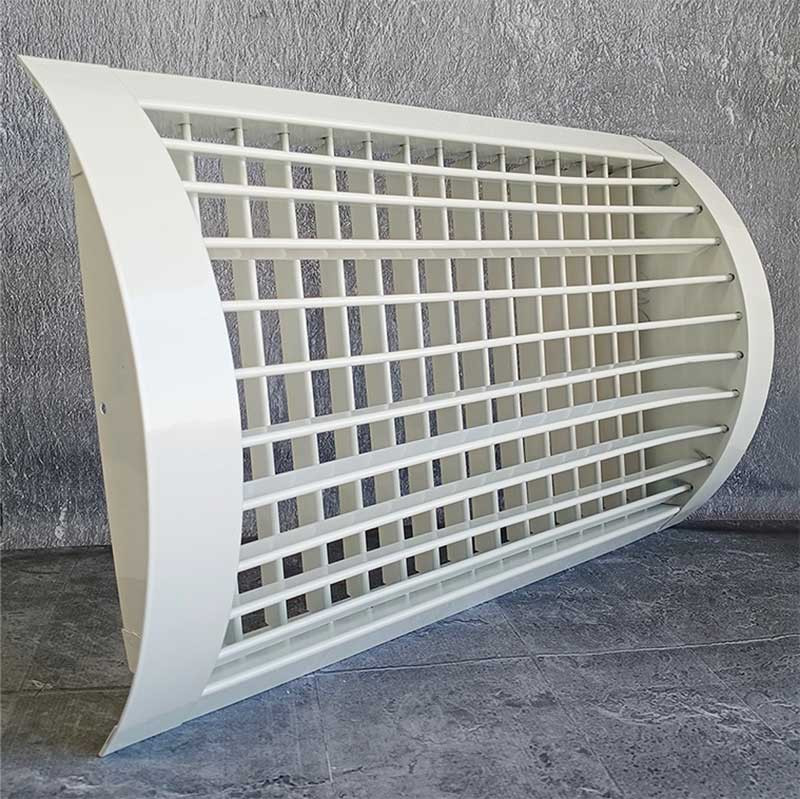

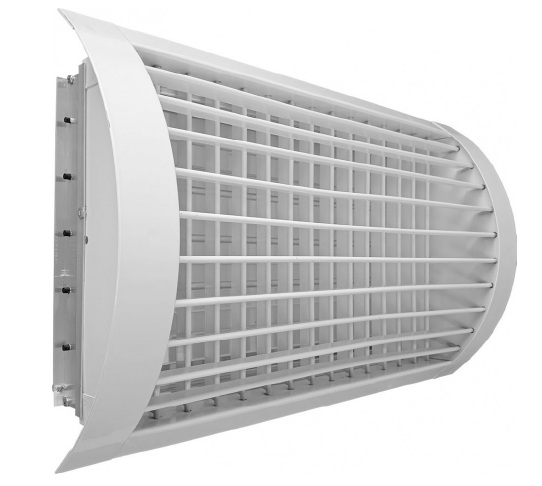

Двухрядная регулируемая вентиляционная решетка ДВРЦ для круглых воздуховодов

Описание

Двухрядная цилиндрическая решетка ДВРЦ устанавливается в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх и вниз. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения.

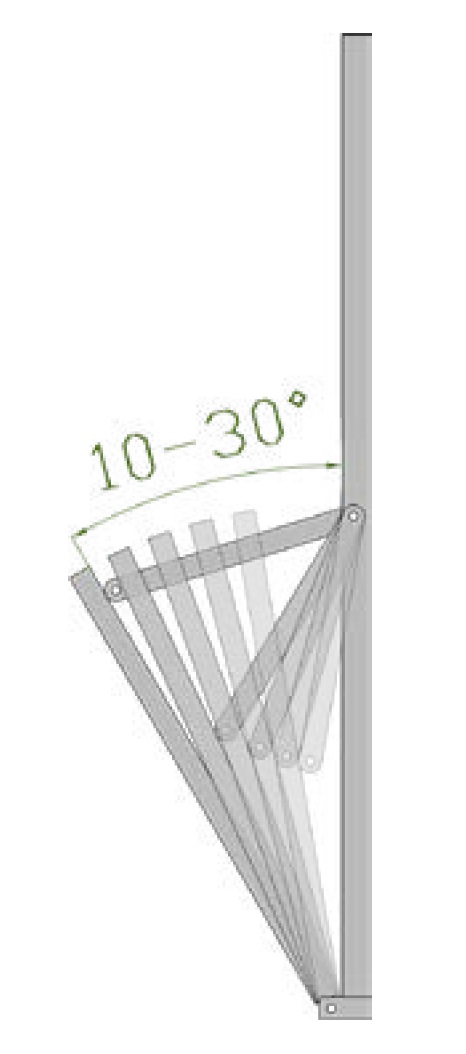

Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Минимальный рекомендуемый размер 100х100 мм

Максимальные рекомендуемый размер 1900х2000 мм

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

Материалы изготовления

• Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Регулятор потока воздуха

Особенности решетки:

• цилиндрический корпус;
• два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально);
• возможность комплектации клапаном расхода воздуха, или регулятором потока.

Варианты монтажа

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

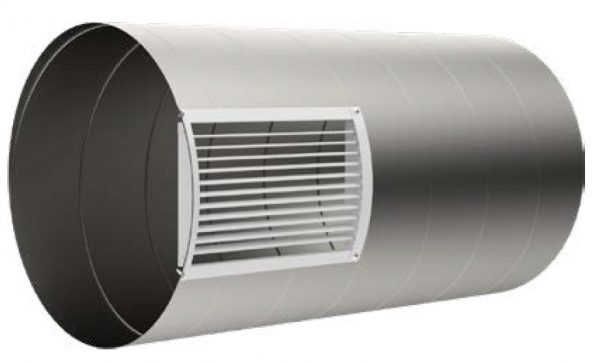

Монтаж регулируемых цилиндрических решеток на примере ОГРЦ

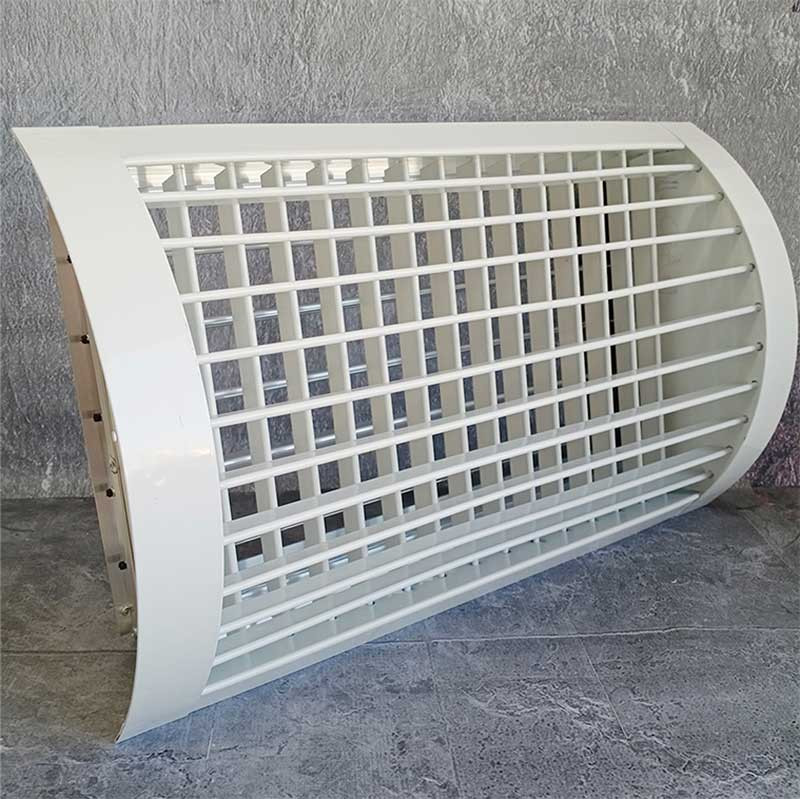

Двухрядные регулируемые решетки для воздушных каналов

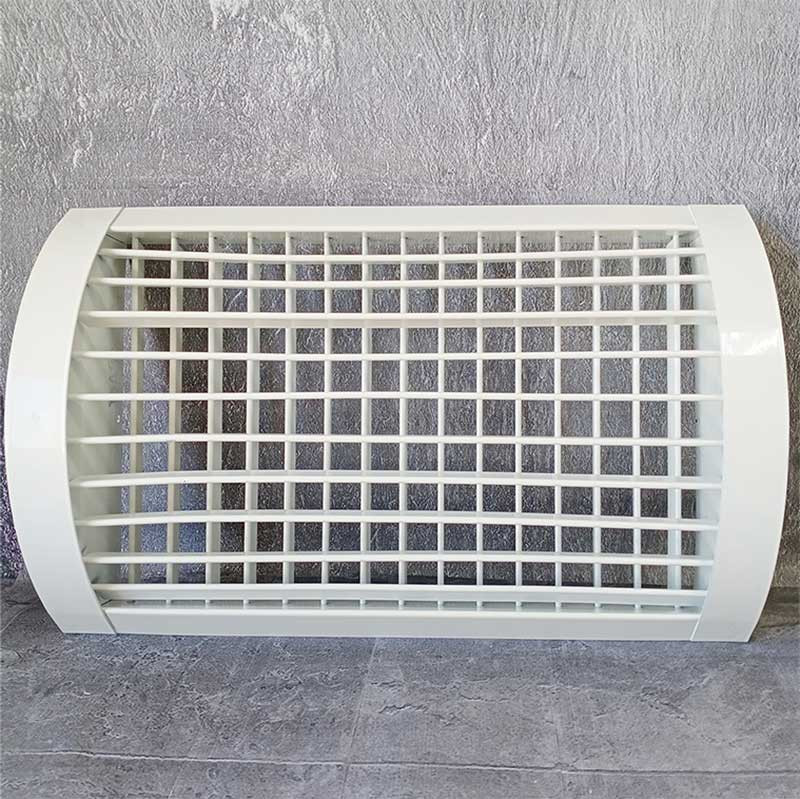

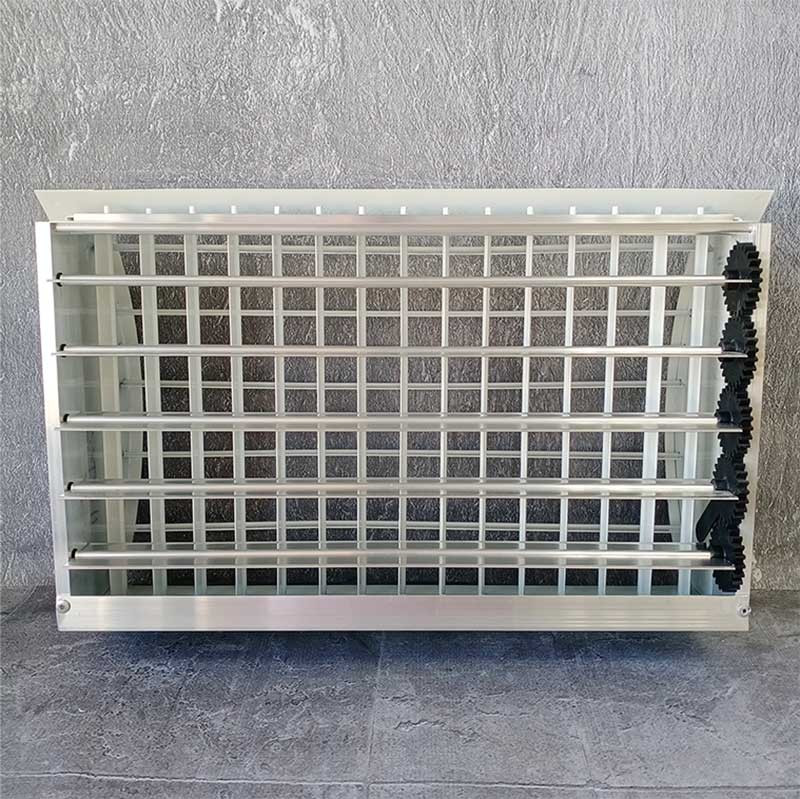

Внешняя сторона решетки с БРВ

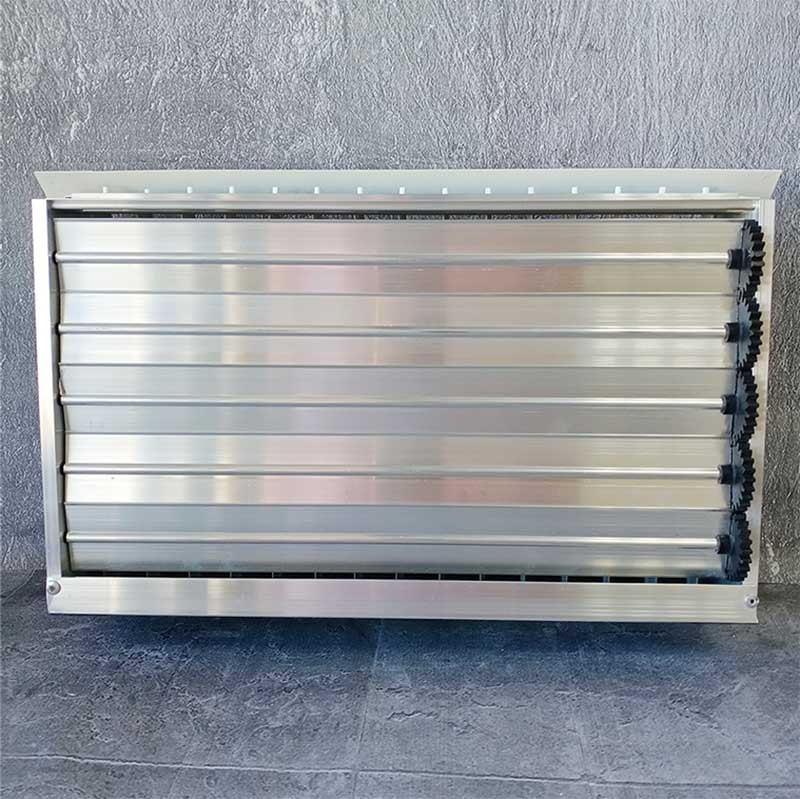

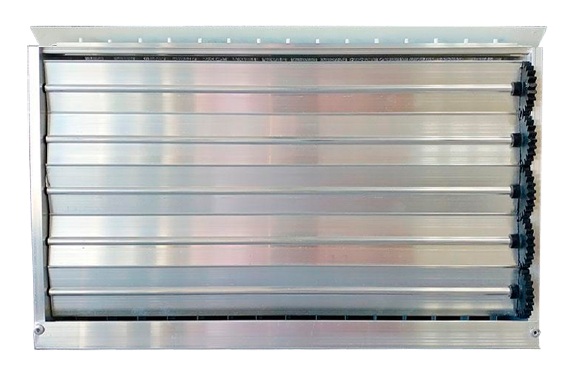

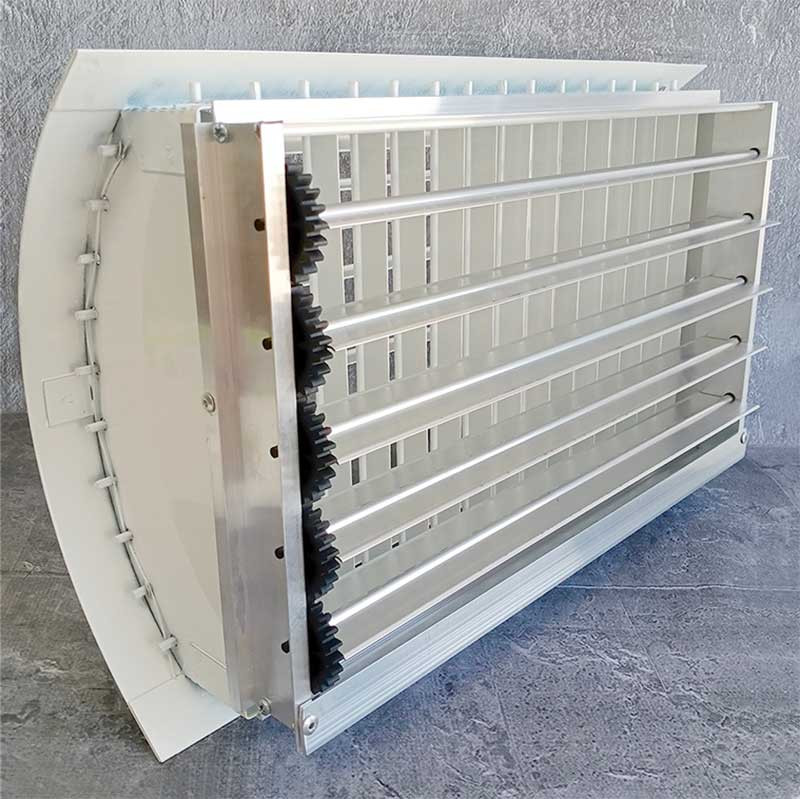

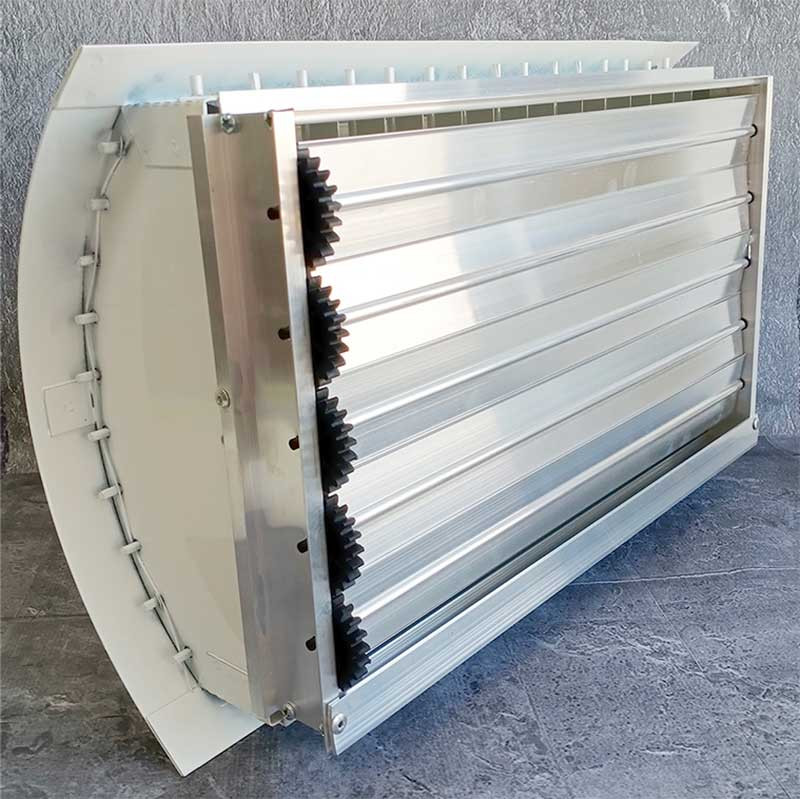

Внутренняя сторона решетки с БРВ

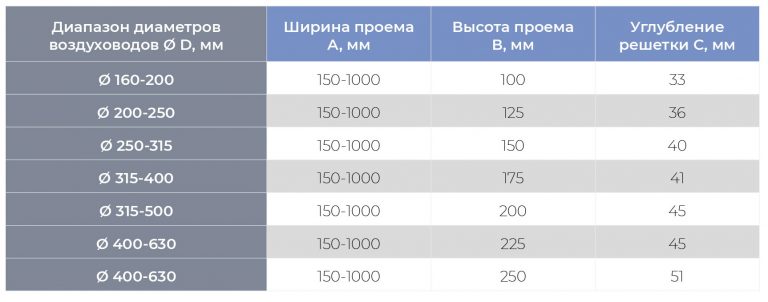

Допустимые диаметры воздуховодов для цилиндрических решеток

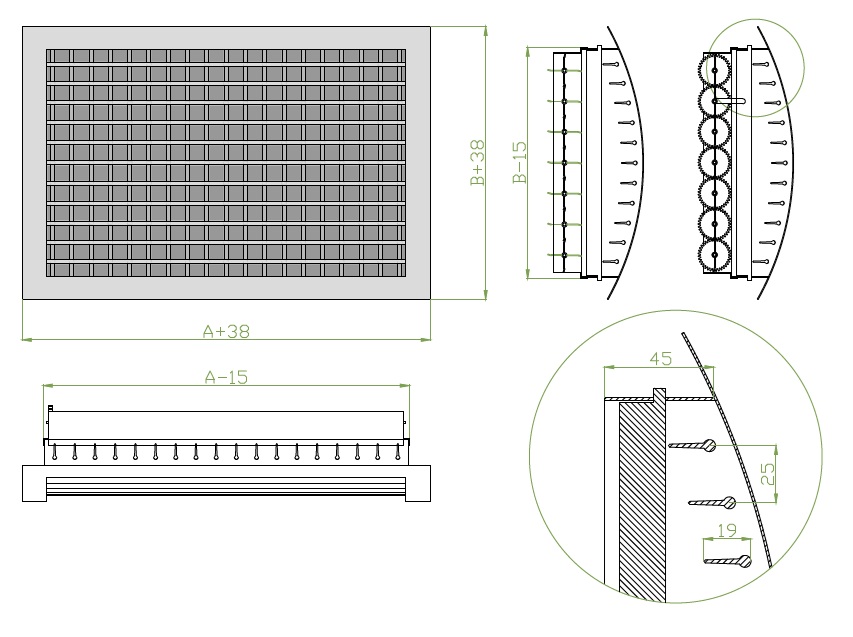

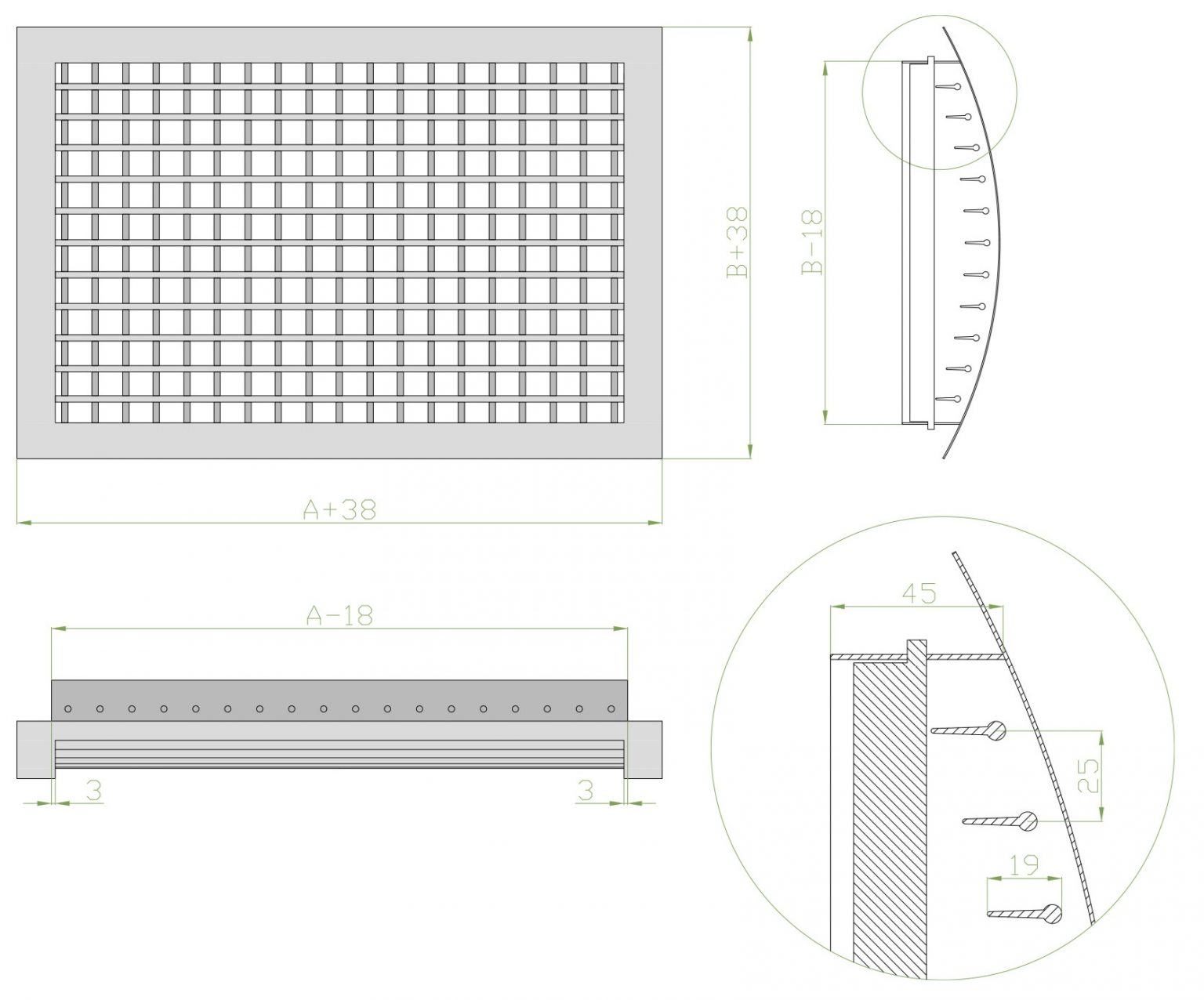

Габаритно-посадочные размеры регулируемой решетки ДВРЦ
АхВ размеры строительного проема
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

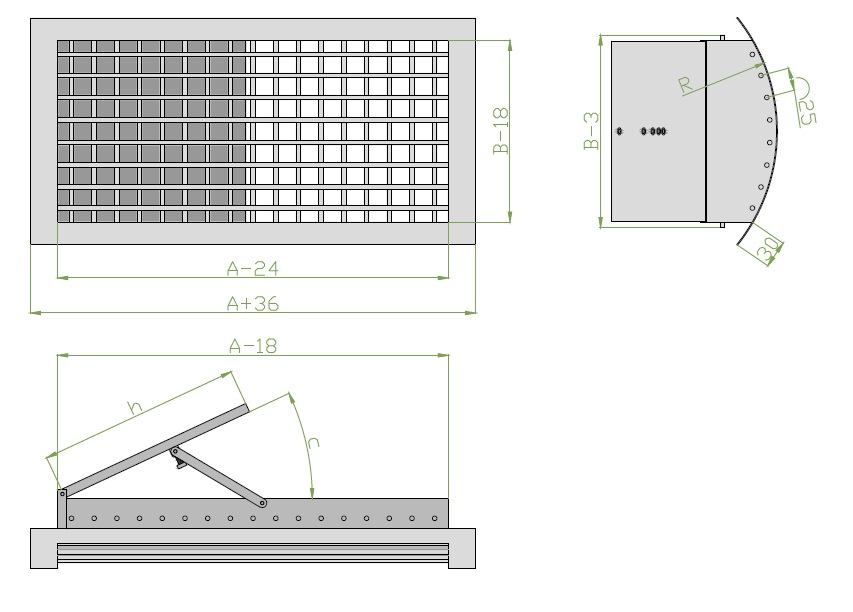

Габаритно-посадочные размеры регулируемой решетки ДВРЦ-Р
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

Габаритно-посадочные размеры регулируемой решетки ДВРЦ-РП
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

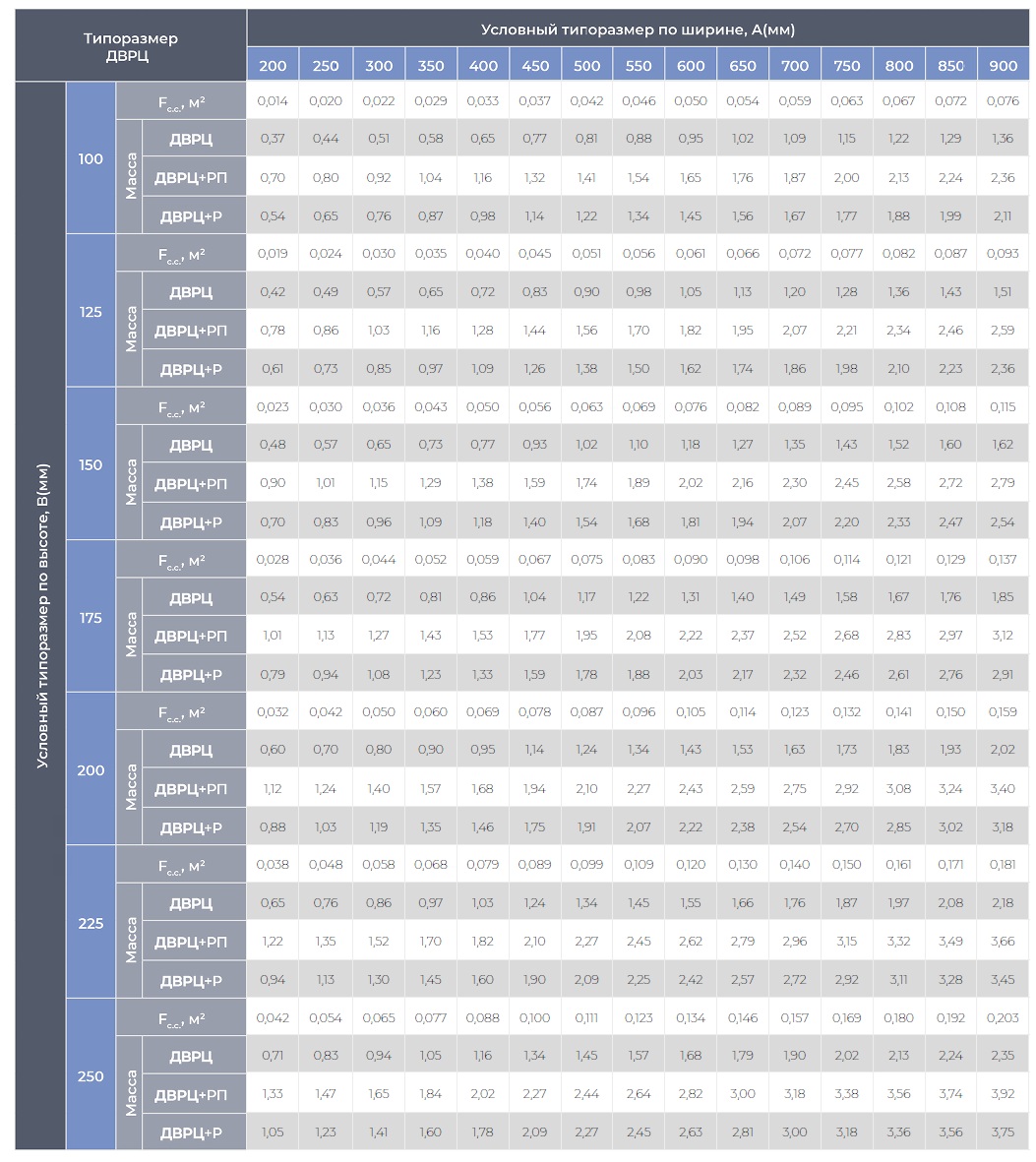

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ДВРЦ

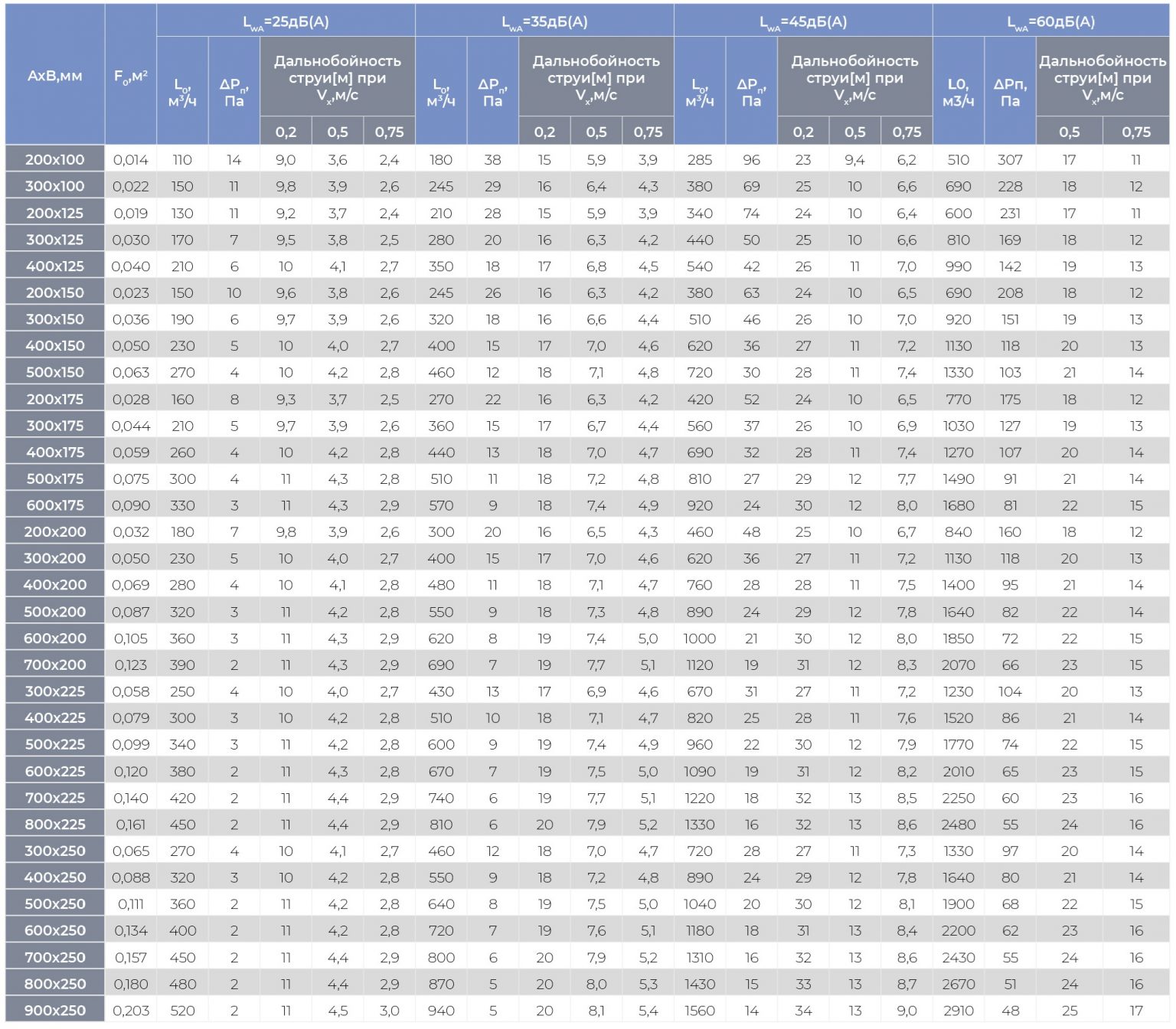

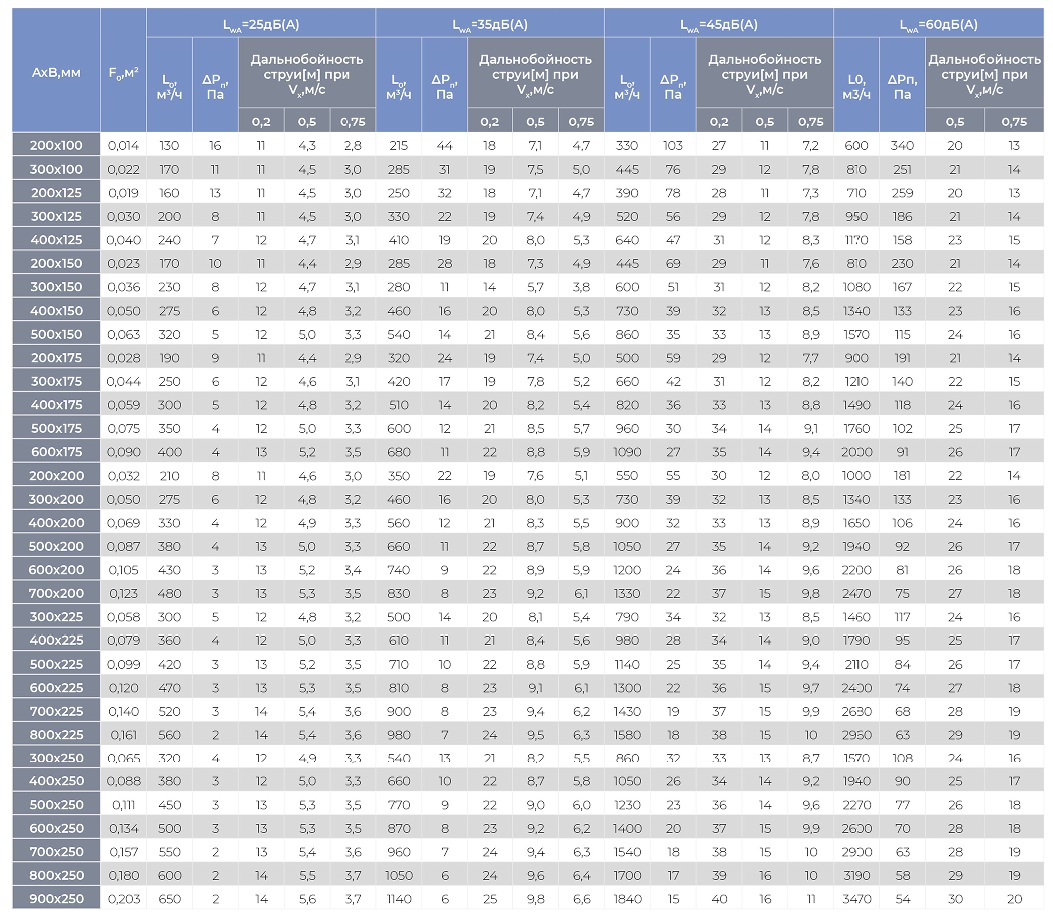

Данные для подбора для подбора решеток ДВРЦ, ДВРЦ-РП при углах наклона жалюзи α1 = 0°, α2 = 0°

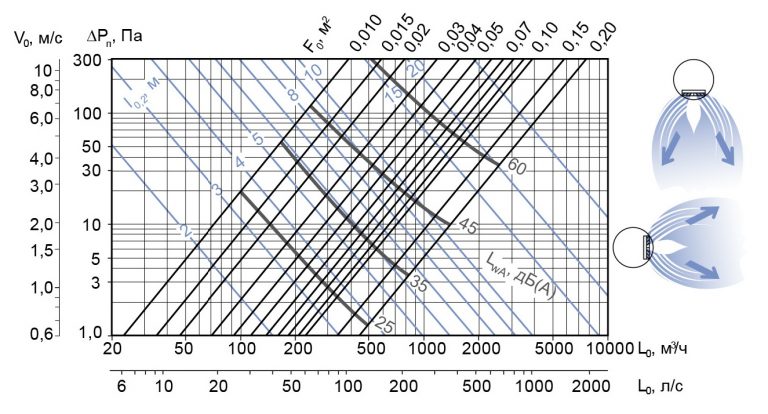

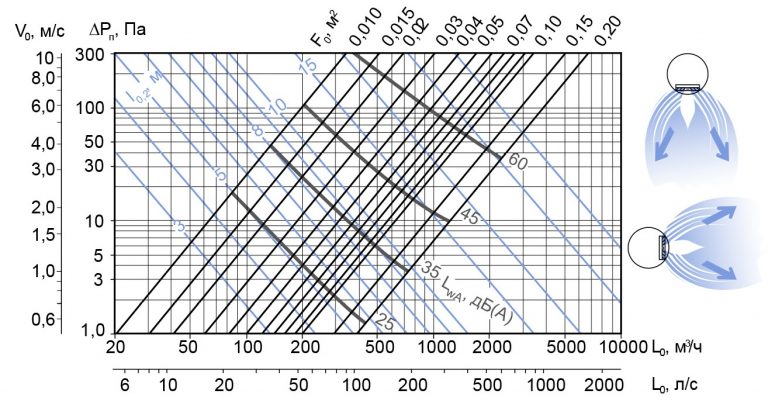

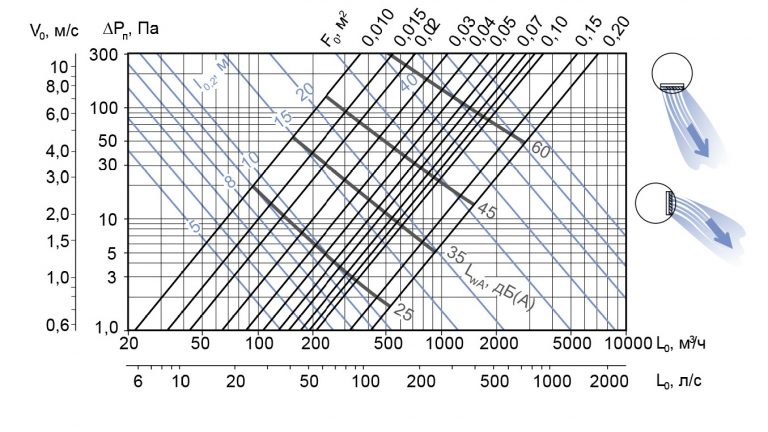

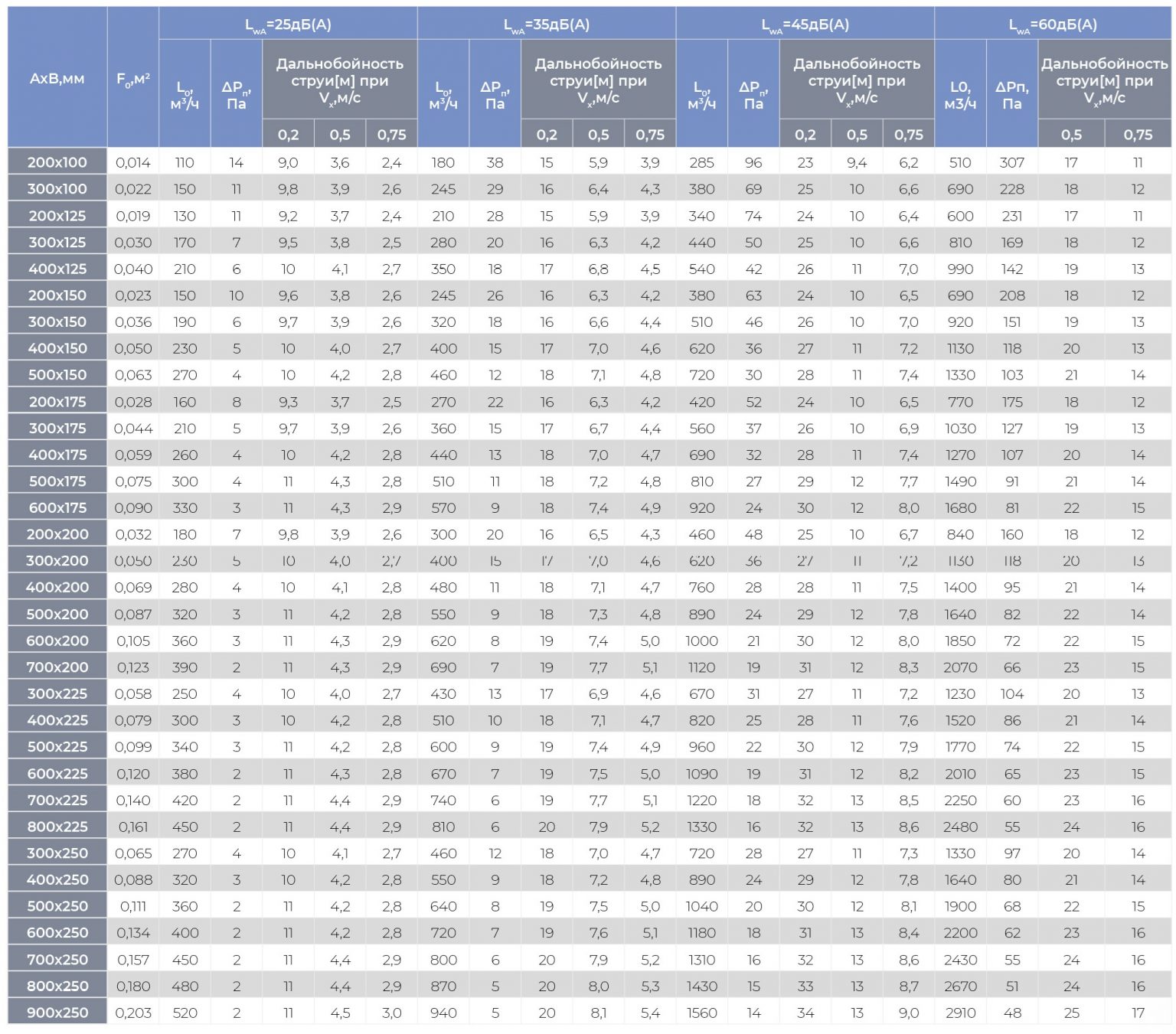

Аэродинамические и акустические характеристики решеток ДВРЦ, ДВРЦ-РП при углах наклона жалюзи α1 = 0°, α2 = 0°

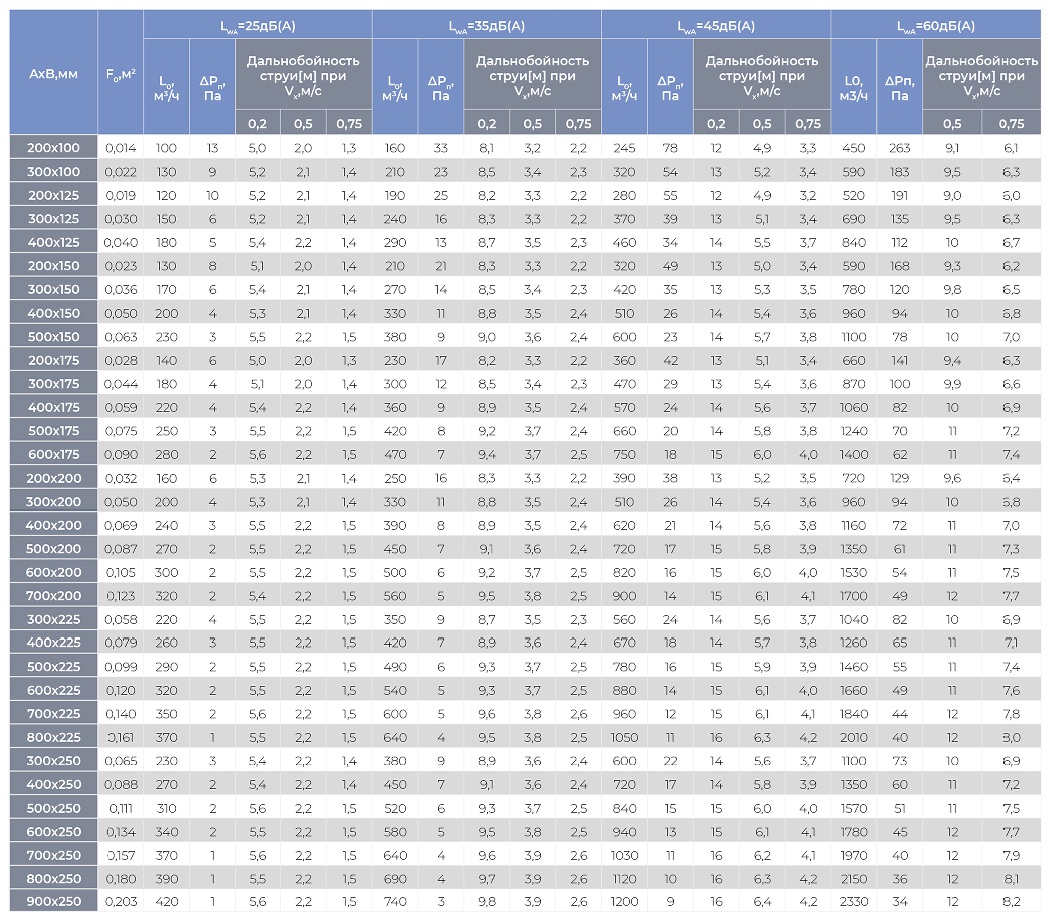

Данные для подбора для подбора решеток ДВРЦ-РП
при углах наклона жалюзи α1= 45° – веерно, α1ц = 90° или четное количество жалюзи, α2 = 0°

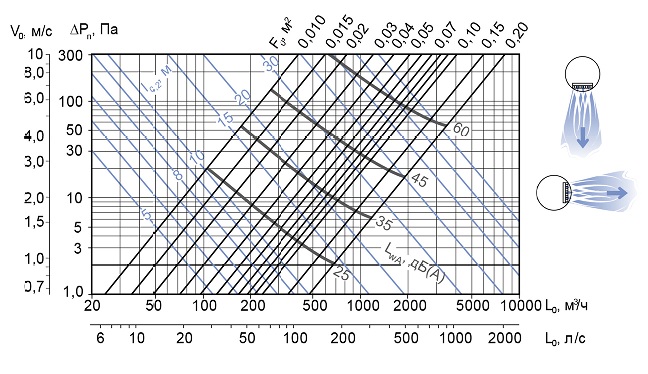

Аэродинамические и акустические характеристики решеток ДВРЦ-РП при углах наклона жалюзи α1= 45° – веерно, α1ц = 90° или четное количество жалюзи, α2 = 0°

Данные для подбора для подбора решеток ДВРЦ-РП
при углах наклона жалюзи α1= 45°-веерно, α1ц = 0°, α2 =0°

Аэродинамические и акустические характеристики решеток ДВРЦ-РП при углах наклона жалюзи α1= 45°-веерно, α1ц = 0°, α2 =0°

Данные для подбора для подбора решеток ДВРЦ-РП
при углах наклона жалюзи α1= 45° – в одну сторону, α2 =0°

Аэродинамические и акустические характеристики решеток ДВРЦ-РП при углах наклона жалюзи α1= 45° – в одну сторону, α2 =0°

Данные для подбора для подбора решеток ДВРЦ, ДВРЦ-Р при углах наклона жалюзи α1= 0°, α2 = 0°

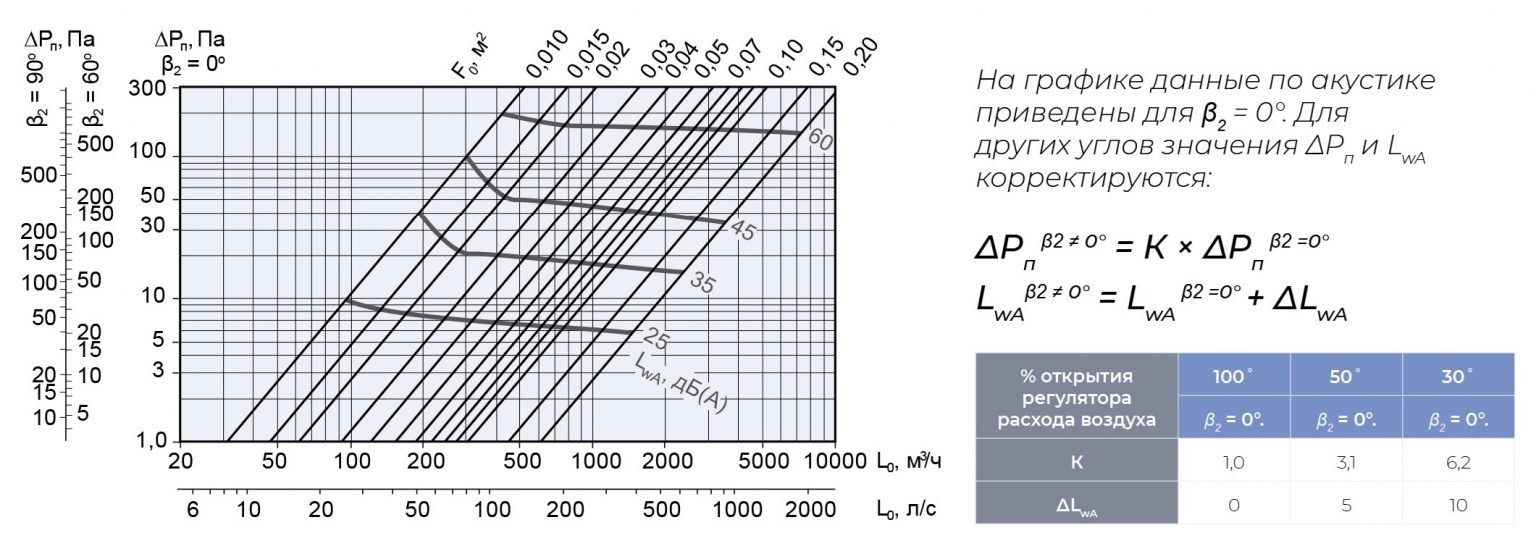

Аэродинамические и акустические характеристики решеток ДВРЦ, ДВРЦ-Р при углах наклона жалюзи α1= 0°, α2 = 0°

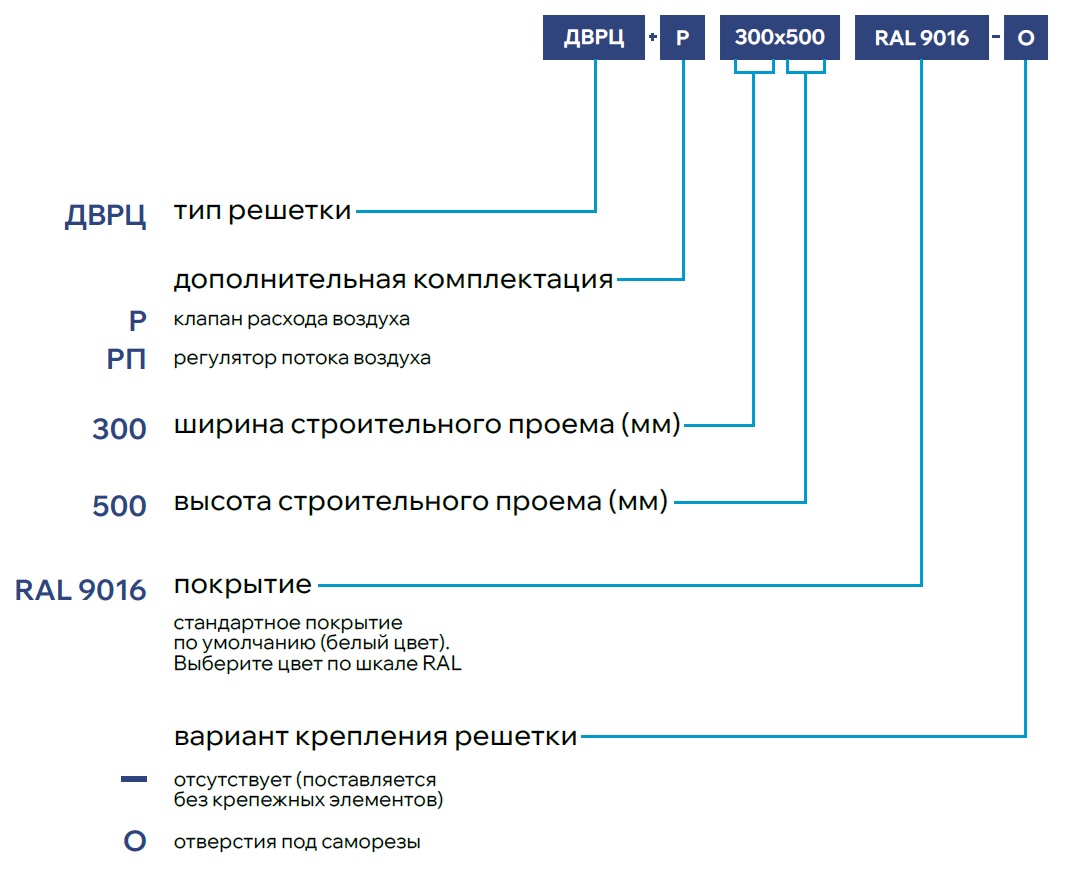

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
