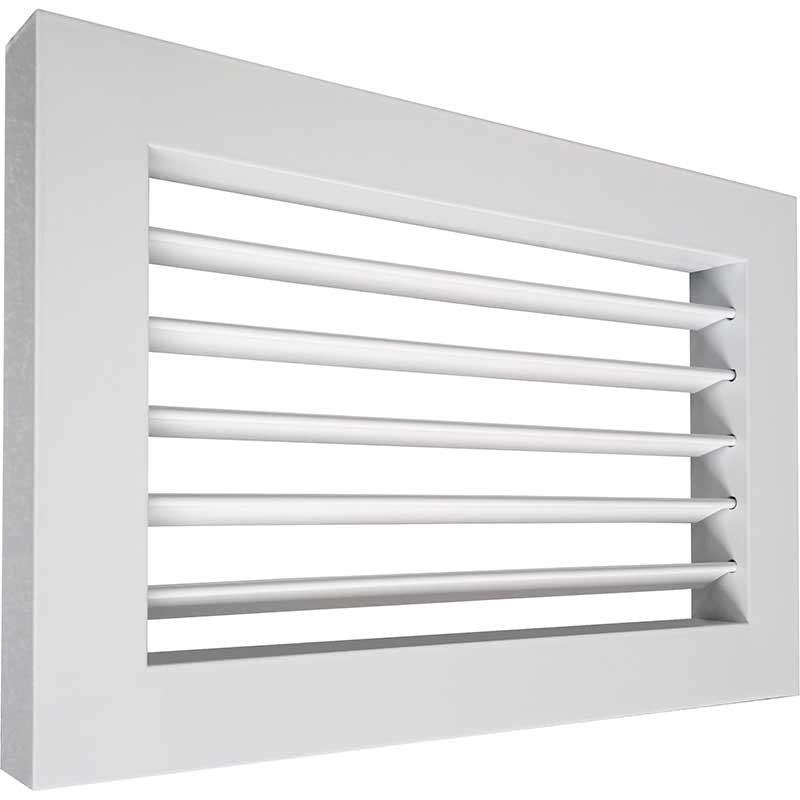

Накладная регулируемая решетка ОГР-РН

Описание

Однорядная регулируемая накладная решетка ОГР-РН по назначению и функциональности полностью повторяет решетку ОГР. Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка ОГР-РН накладывается на проем, либо полностью утапливается в проеме.

Решетки ОГР-РН используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для регулировки направления воздушного потока вверх и вниз. Монтируются в вентиляционные каналы и строительные проемы различных типов.

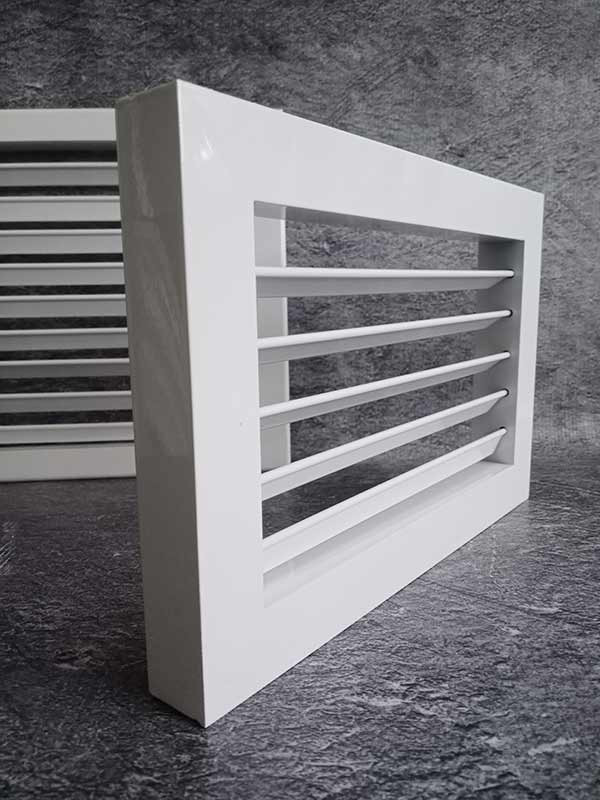

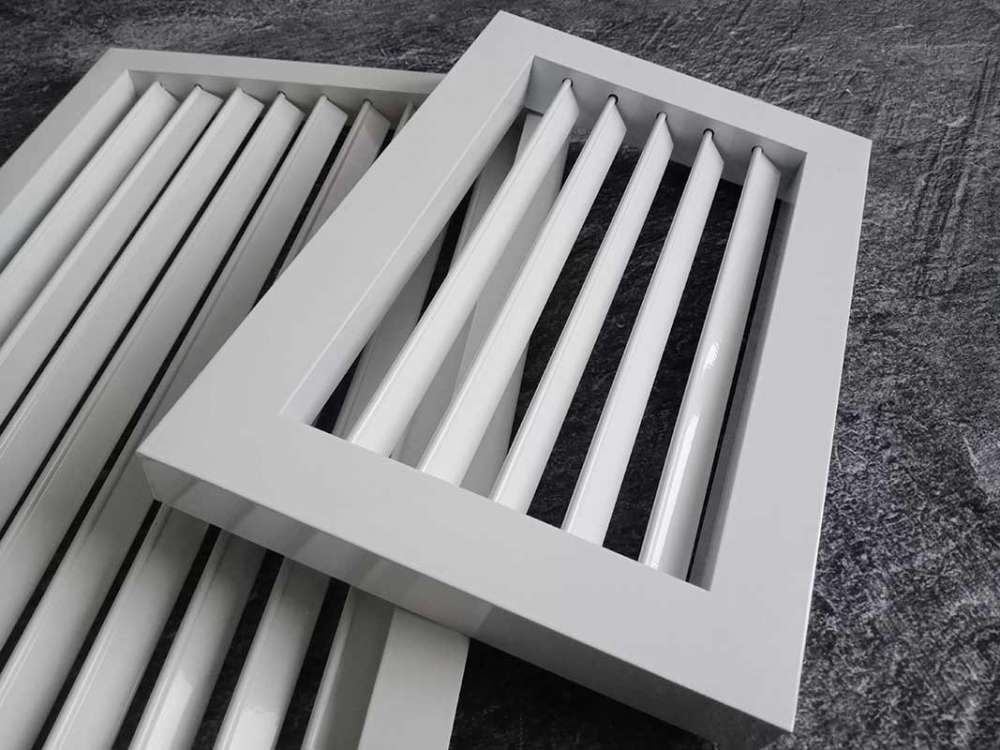

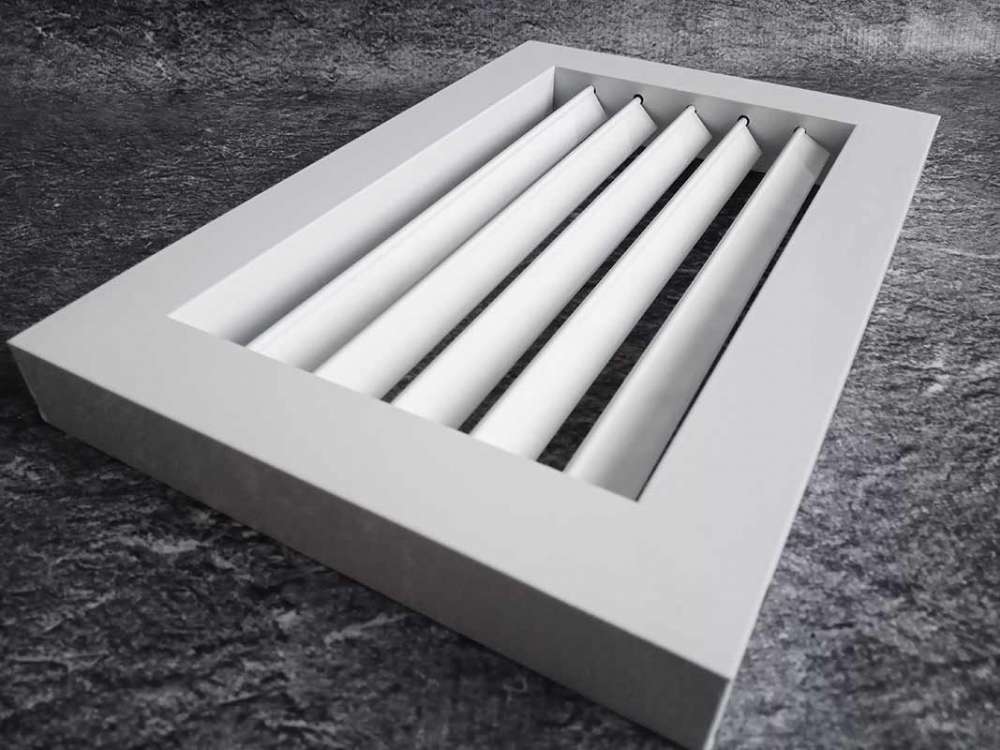

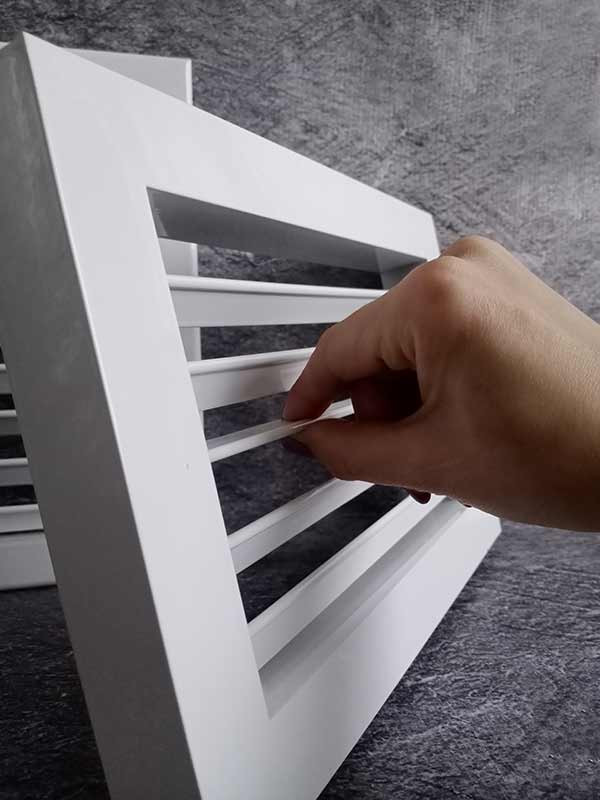

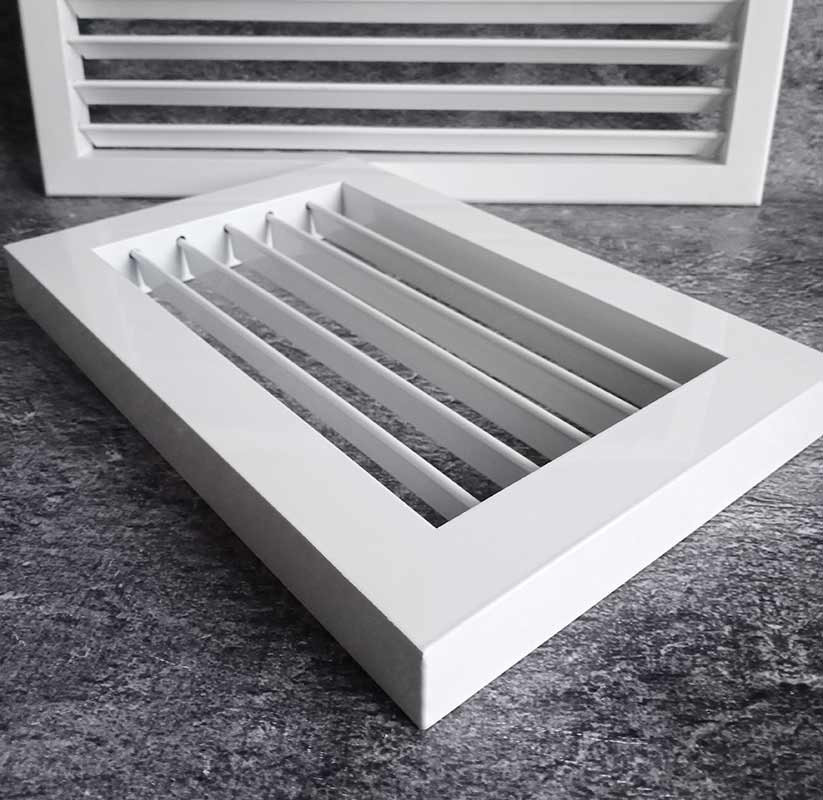

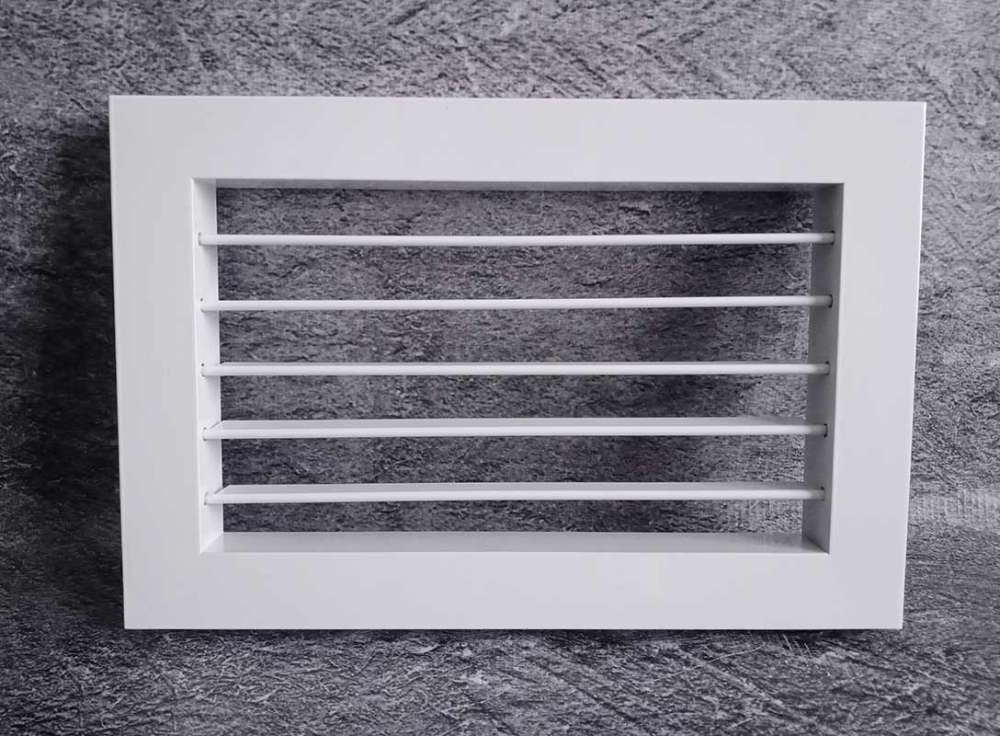

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, углы которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления воздуха. Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 100х80 мм. Максимальные рекомендуемые размеры 2900х2000 мм. Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 30х30 для жесткости изделия.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

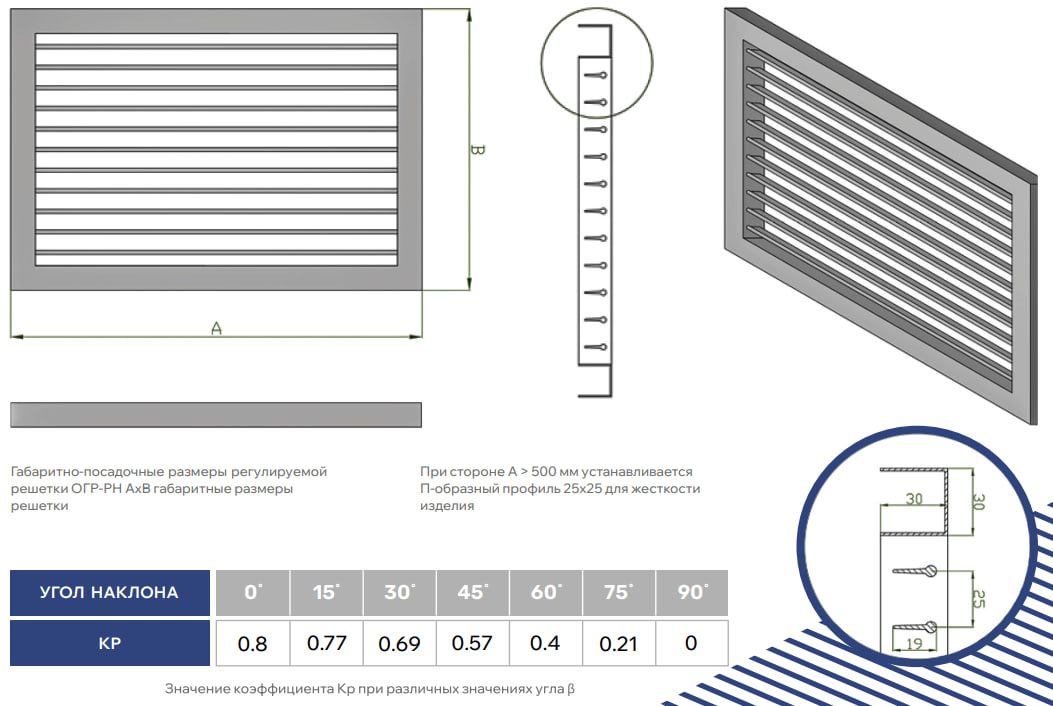

Размеры и схема
