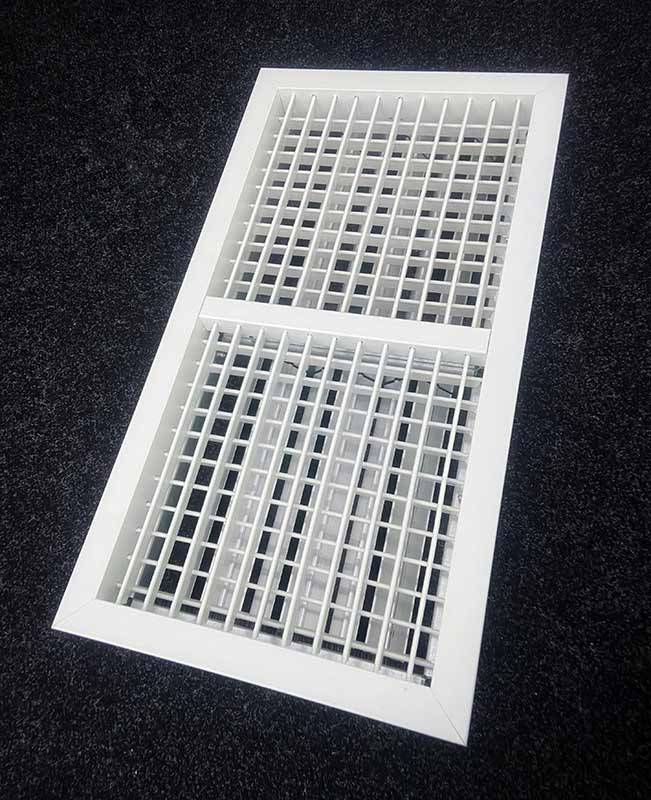

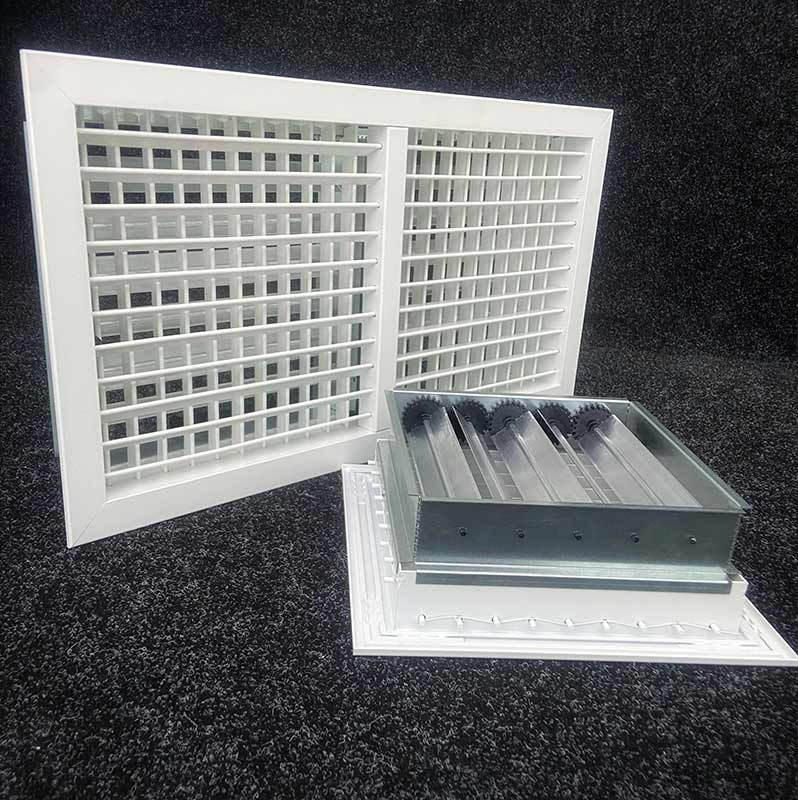

Регулируемая двухрядная решетка ДВР-Р с клапаном расхода воздуха

Описание

Двухрядная регулируемая решетка ДВР-Р используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх/вниз и влево/вправо. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения. Решетки ДВР монтируются в вентиляционные каналы и строительные проемы различных типов.

Особенности решетки:

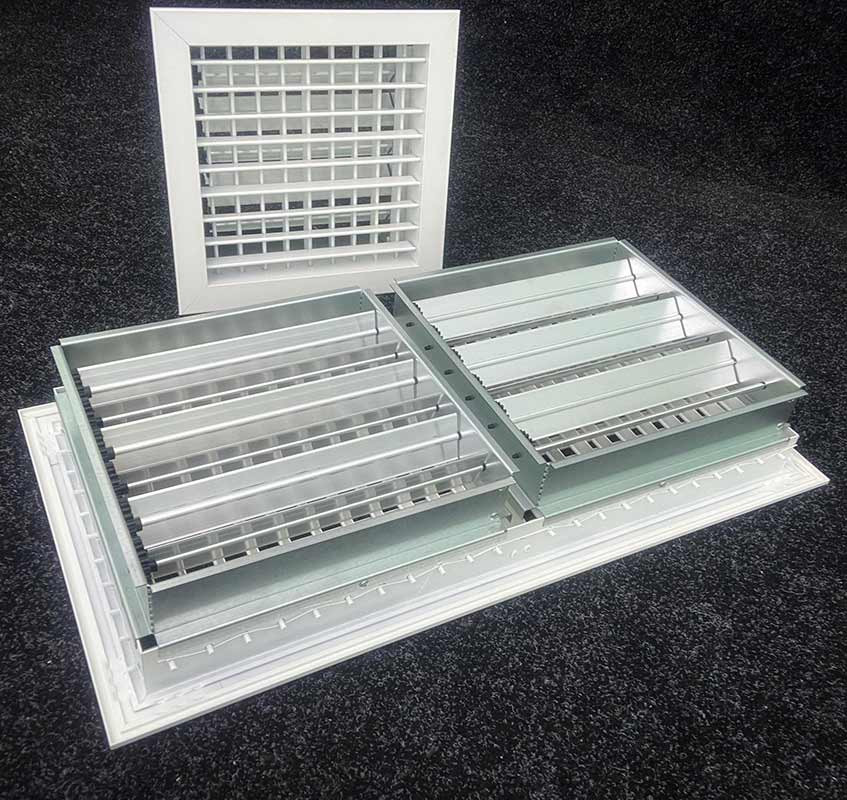

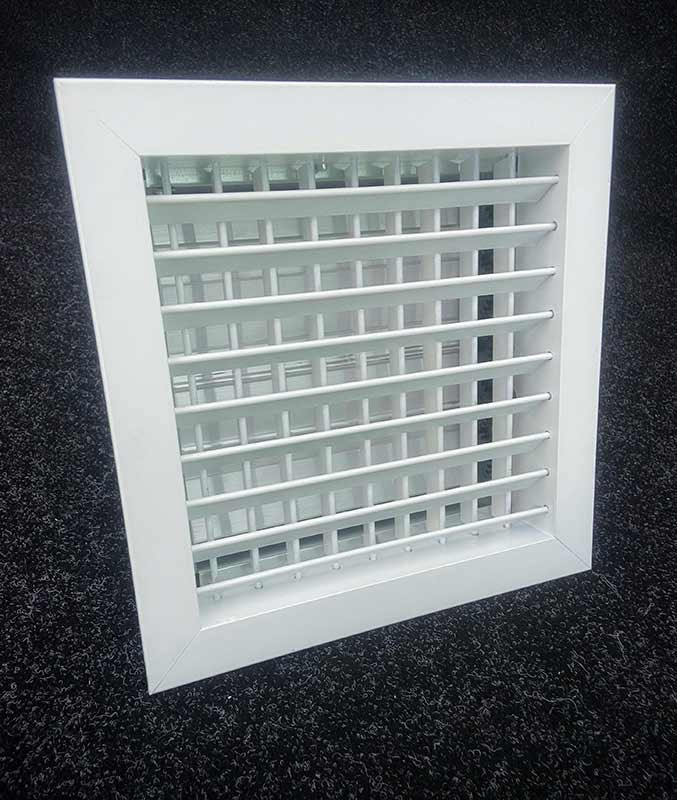

• два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально);

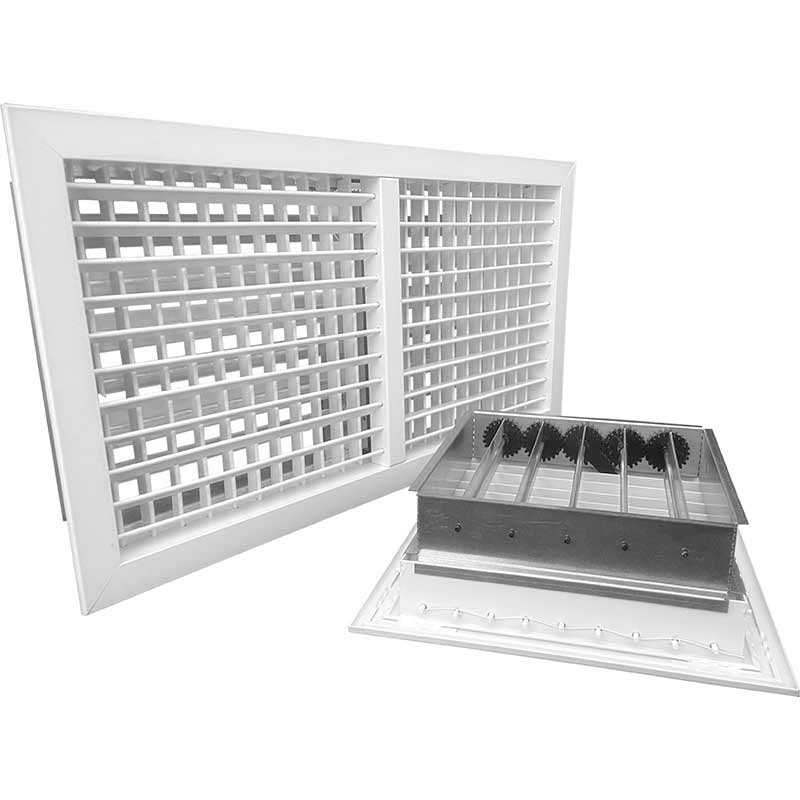

• возможность комплектации клапаном расхода воздуха (БРВ), или регулятором потока.

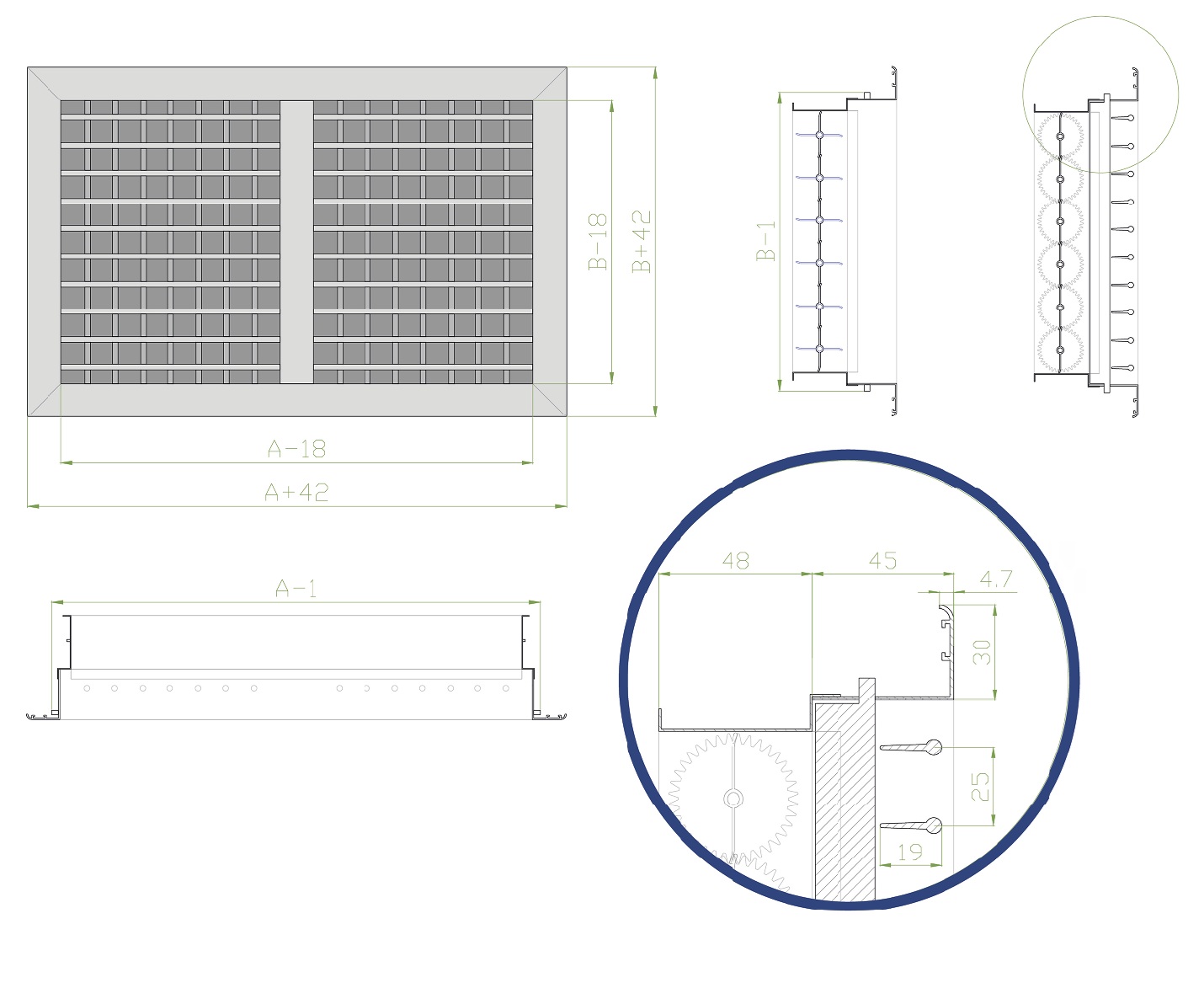

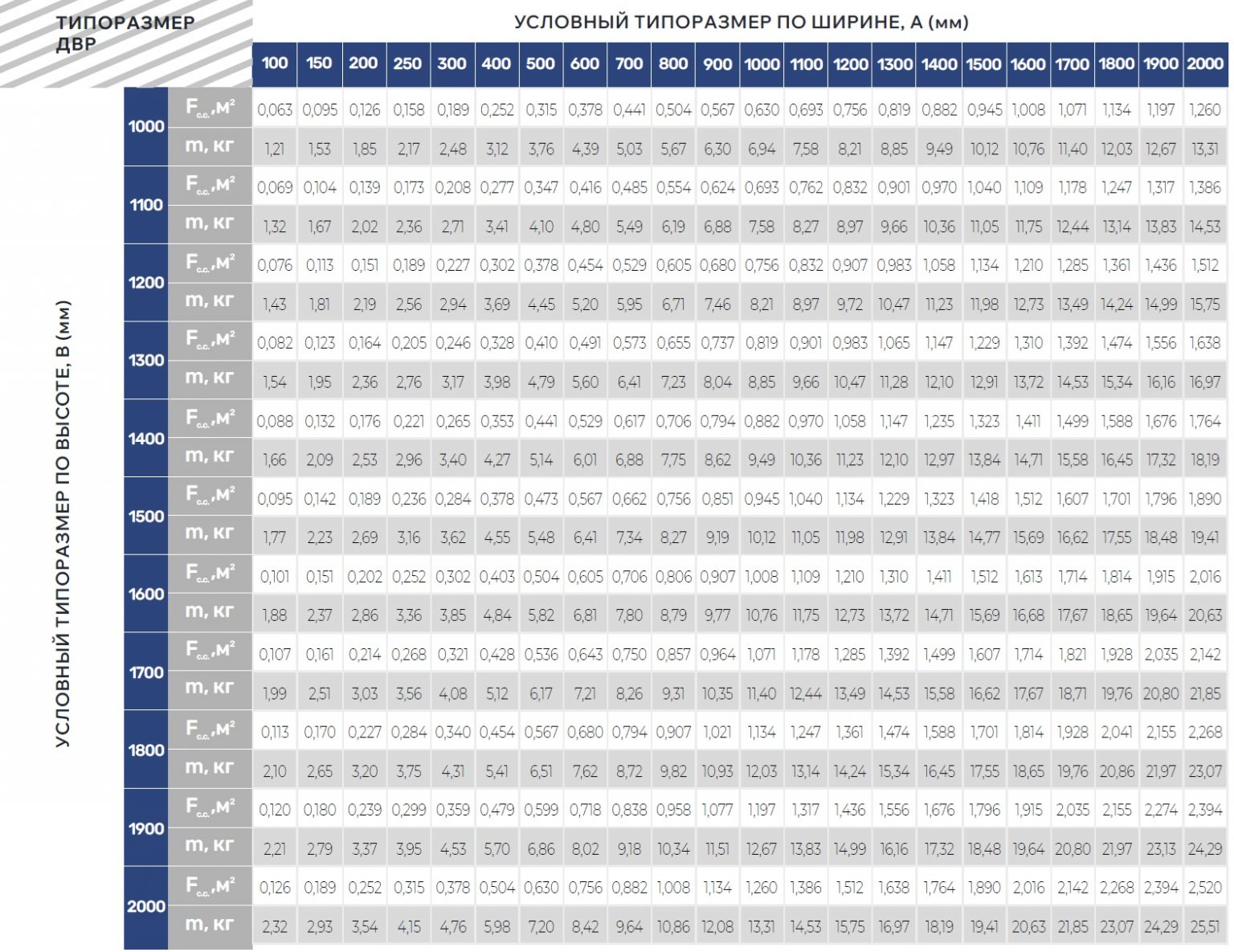

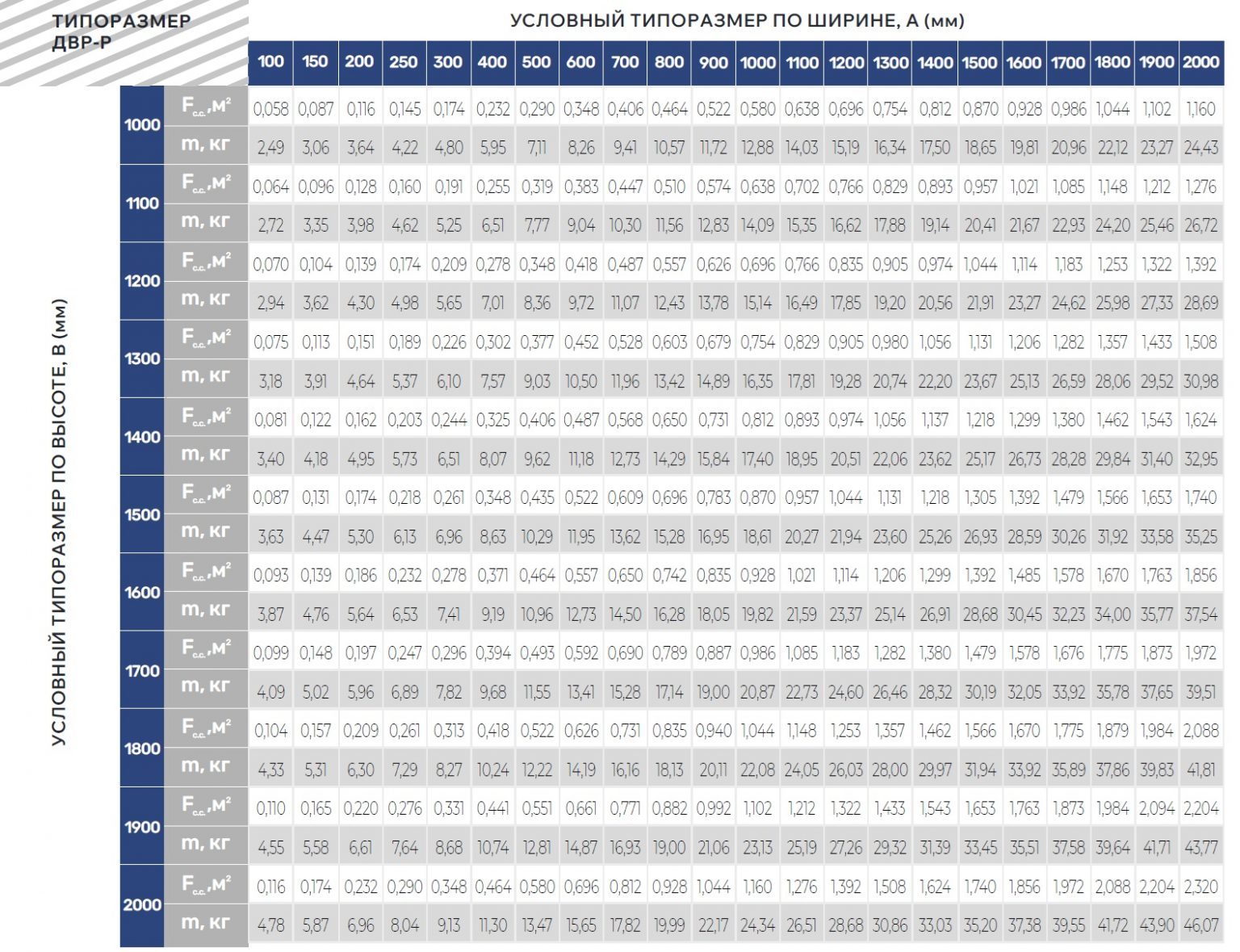

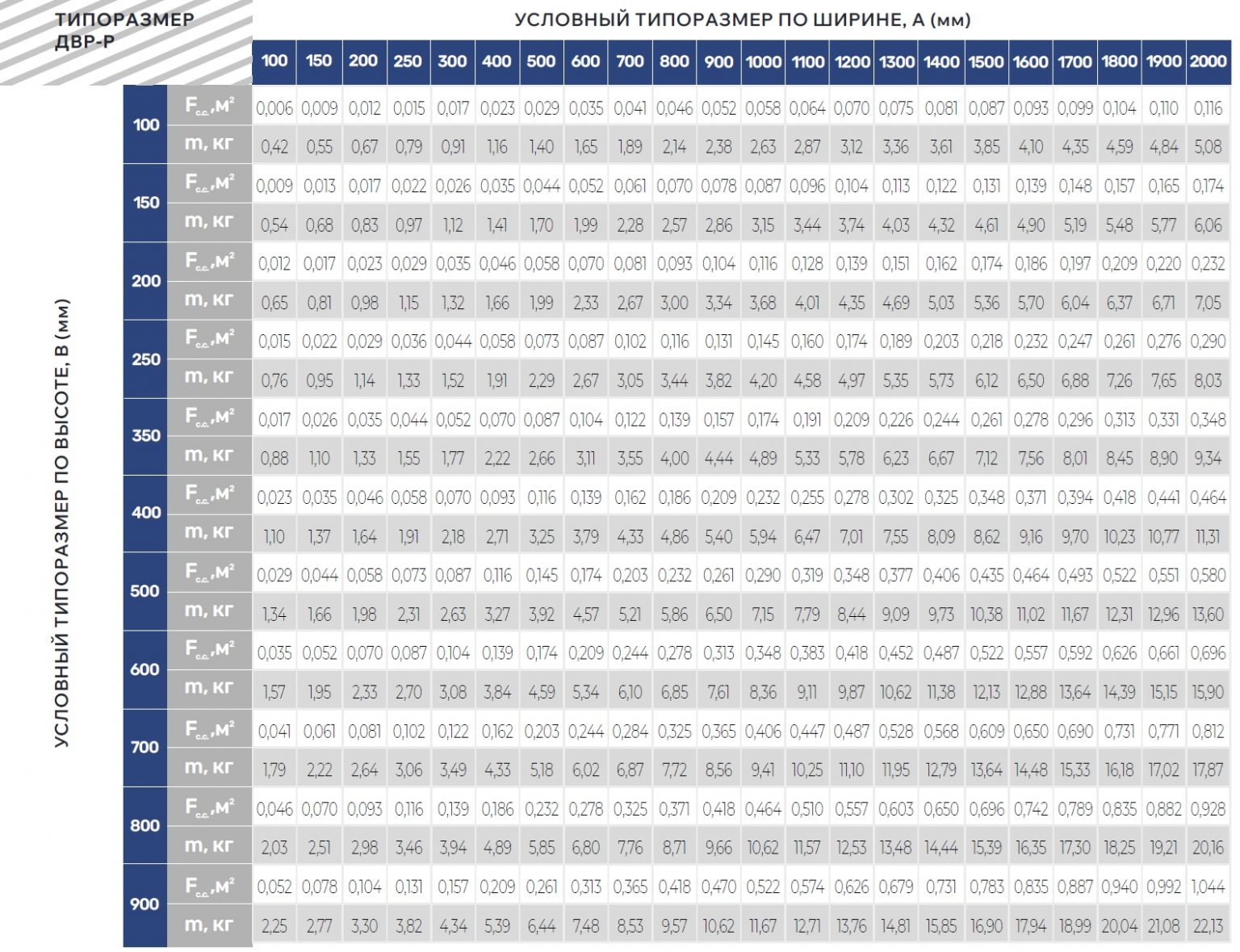

Минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер цельной решетки 2900х2500 мм.

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 30х30 для жесткости изделия.

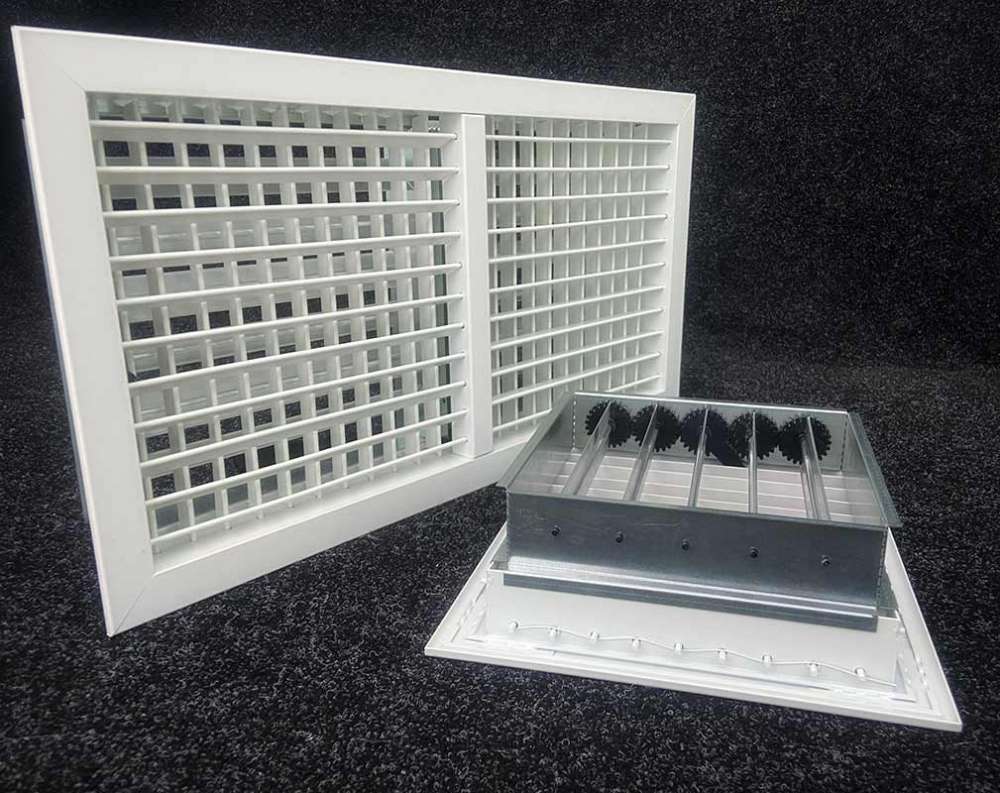

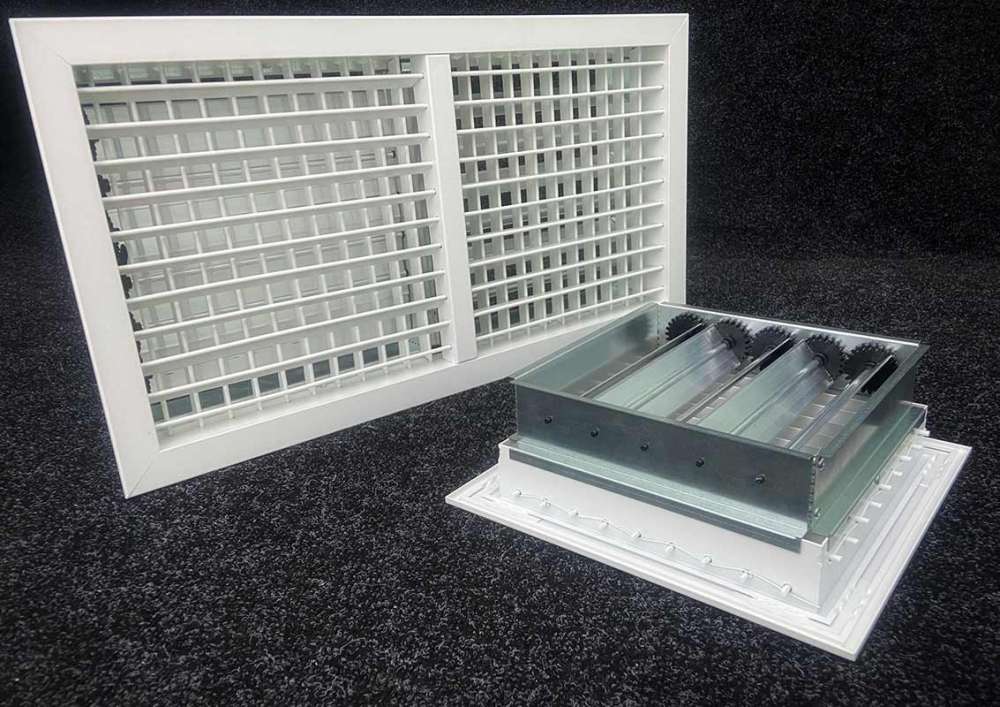

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

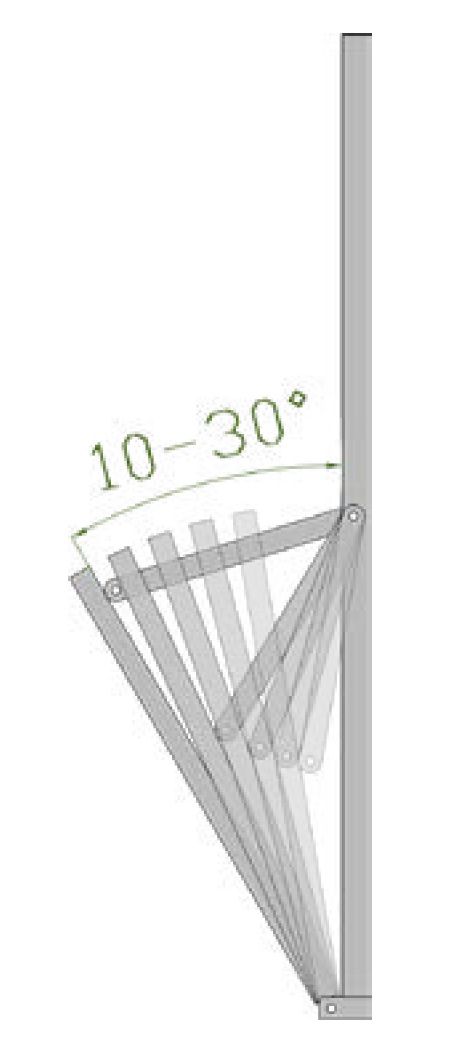

Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

Материалы изготовления

• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве БРВ  используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
•

  Регулятор потока воздуха

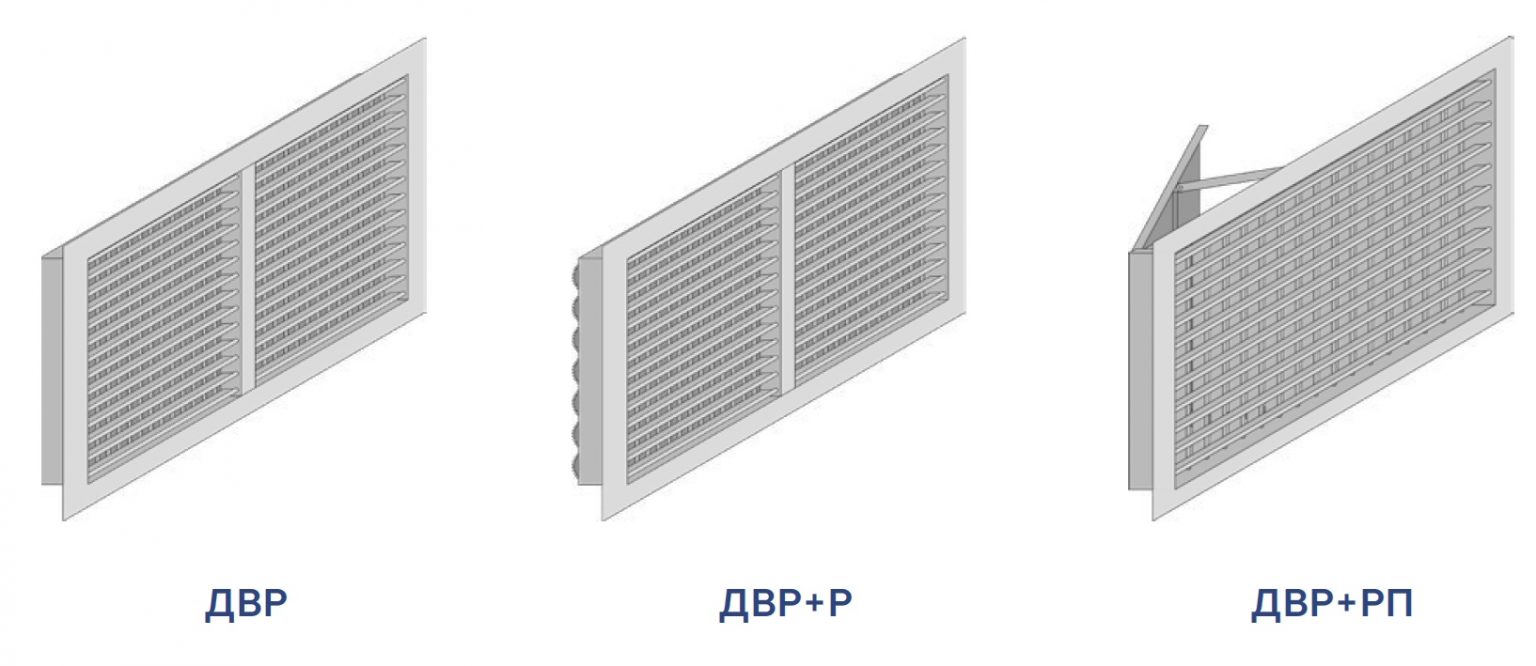

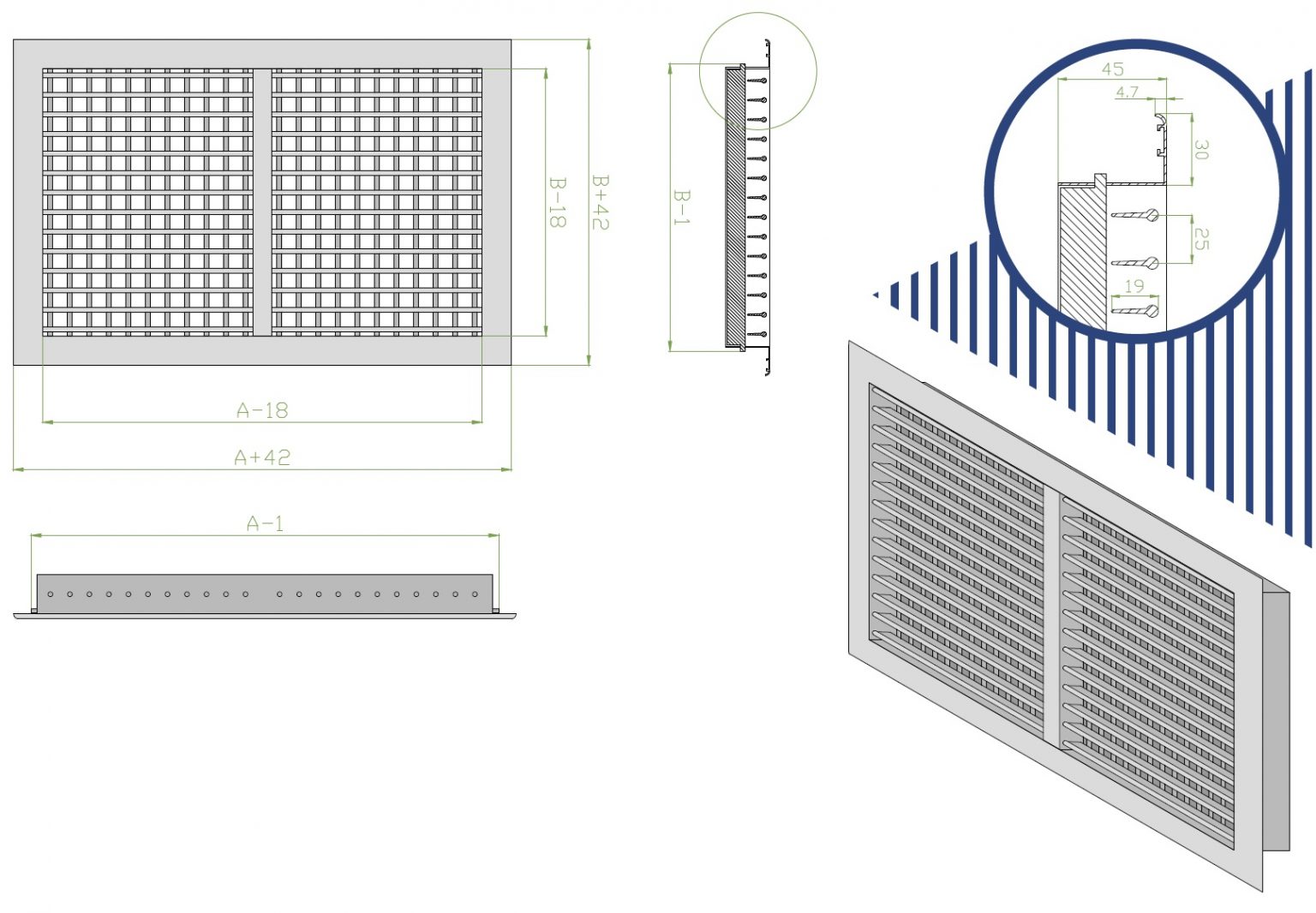

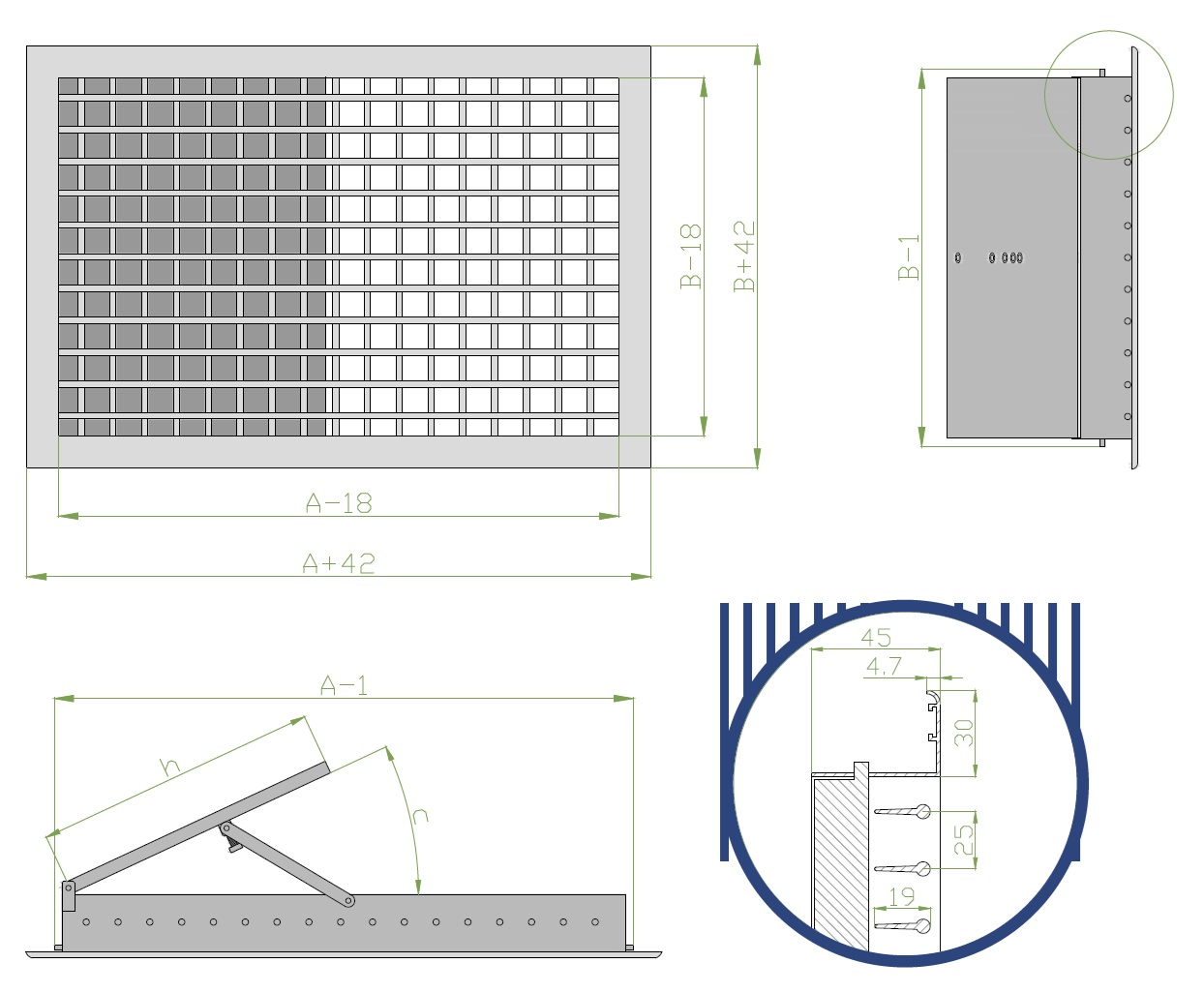

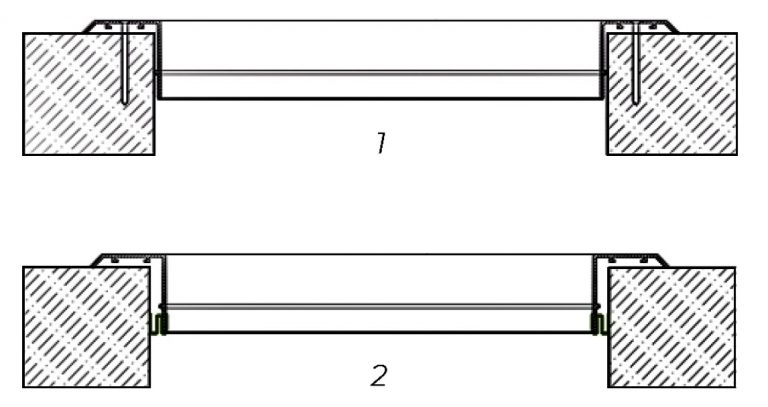

Варианты монтажа

• Крепление саморезами
• С помощью пружинной защелки

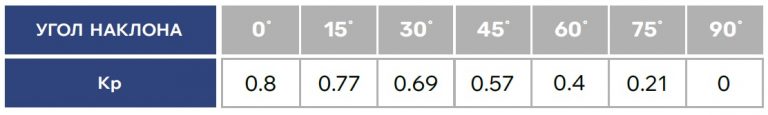

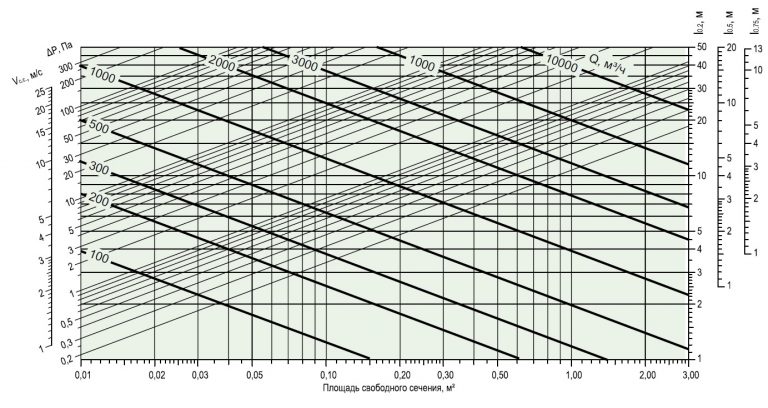

Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха

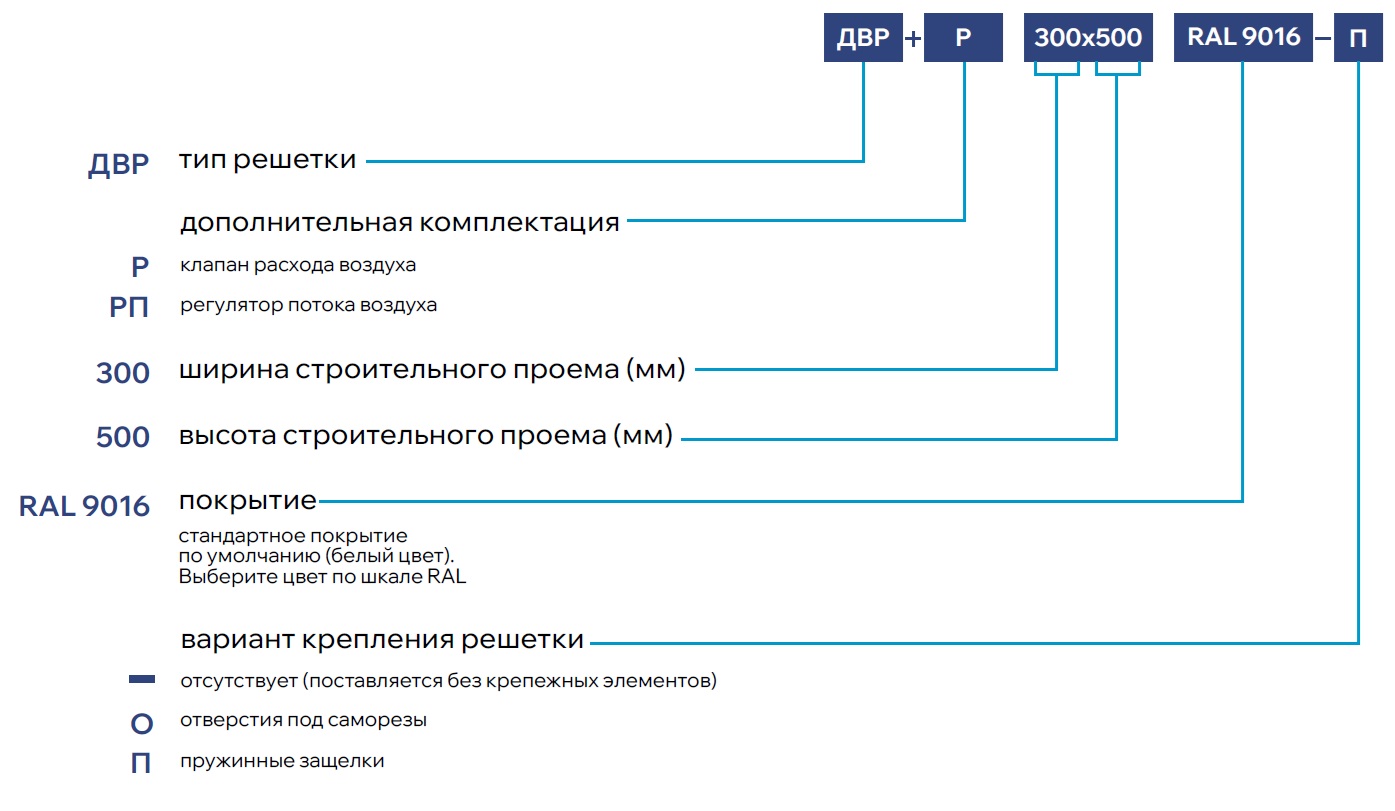

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
