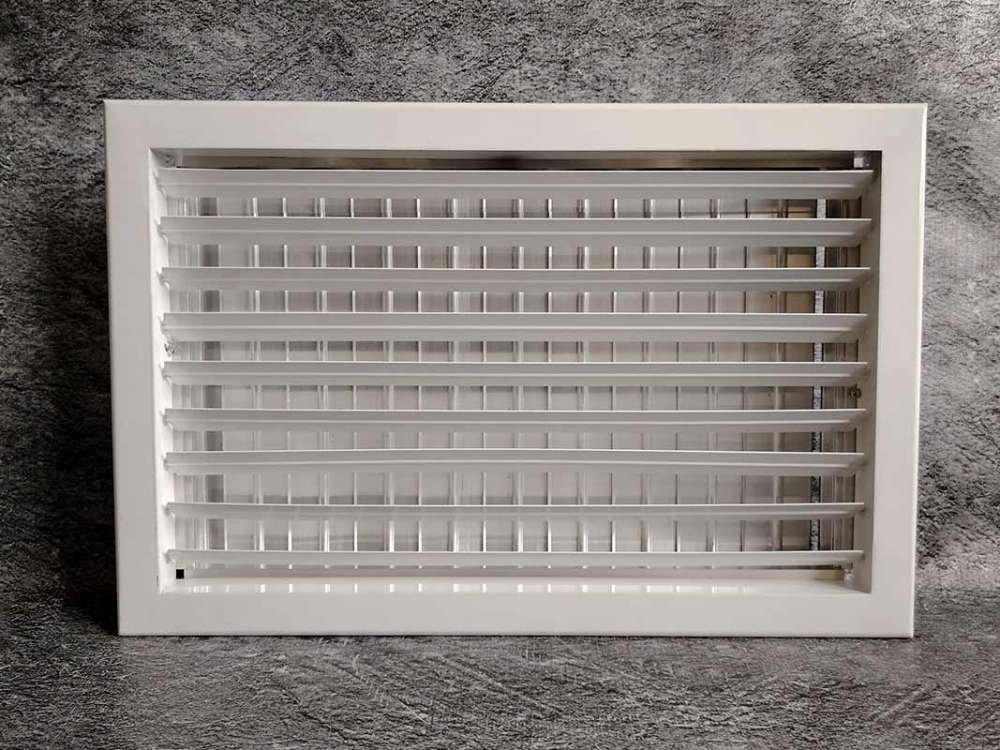

Регулирующая однорядная решетка ОГРМ-Р с БРВ

Описание

Регулируемые решетки ОГРМ-Р используются в системах вентиляции и кондиционирования для подачи свежего воздуха и удаления вытяжного воздуха из помещений.

Они могут быть установлены в отводы воздуховодов, адаптеры из оцинкованной стали или любые другие потолочные и стеновые проёмы для декорирования элементов систем вентиляции в помещениях любого назначения – производственных цехах, административных, жилых и офисных помещениях.

Материалы изготовления

• При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001).
• При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки.
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

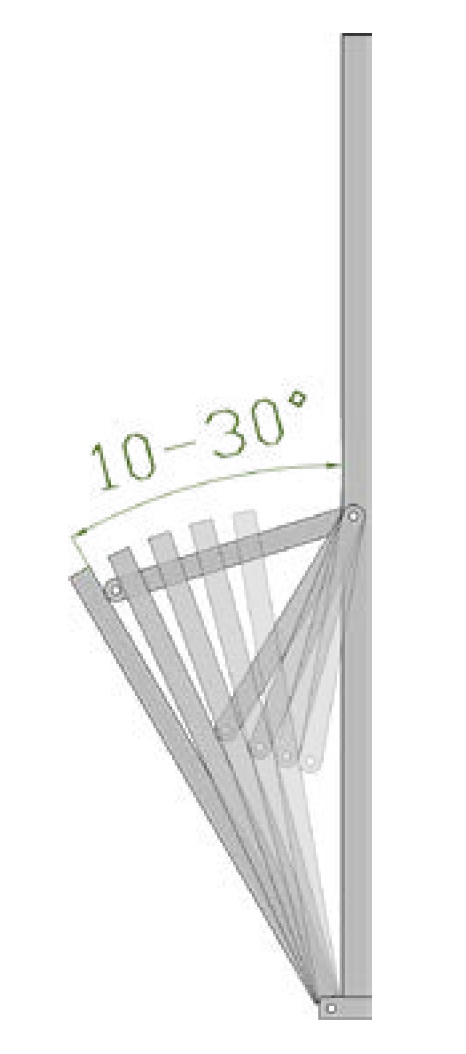

Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

Особенности решетки:

• горизонтально расположенные регулируемые жалюзи “лопатки”;
• возможность комплектации клапаном расхода воздуха, или регулятором потока.

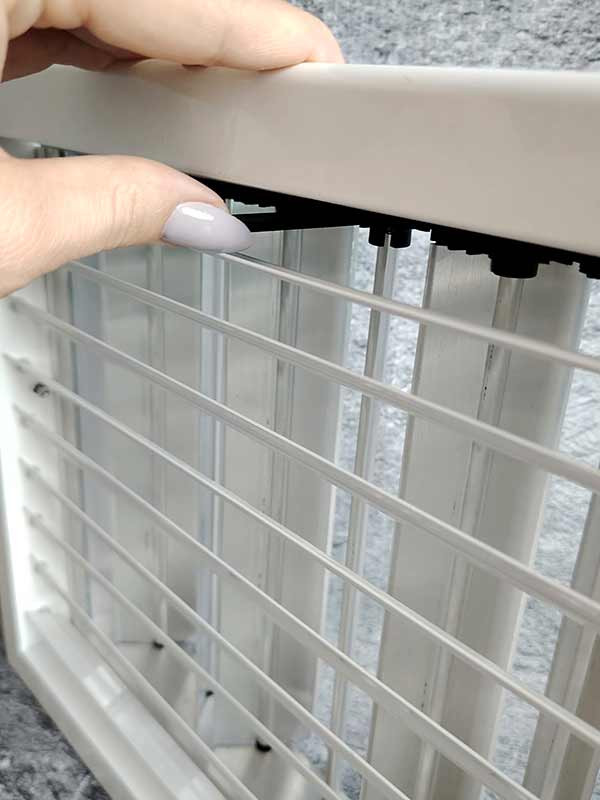

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

При подаче свежего воздуха в помещение с помощью регулируемых лопаток возможно изменять направление приточной струи в вертикальной плоскости. Лопатки (жалюзи) установлены на рамку с помощью пластиковых втулок, обеспечивающих плавное регулирование угла наклона и фиксацию в заданном положении. Крепление решеток выполняется с помощью самонарезающих винтов или пружинных фиксаторов для скрытого крепления.

Проёмы больших размеров заполняются путём установки нескольких одиночных решеток в горизонтальные или вертикальные ряды неограниченных размеров.

Минимальный рекомендуемый размер 150х55 мм, максимальный рекомендуемый размер 2000х500 мм;

Регулятор потока воздуха

Регулируемые решетки с горизонтальными жалюзи для прямоугольных воздуховодов

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)

Габаритно-посадочные размеры регулируемой решетки ОГРМ
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

Габаритно-посадочные размеры регулируемой решетки ОГРМ-Р
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

Габаритно-посадочные размеры регулируемой решетки ОГРМ-РП
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГРМ

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГРМ-Р

Значение коэффициента Кр при различных значениях угла β

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
