Решетка вентиляционная регулируемая ОГР-Р с клапаном

Описание

Однорядная регулируемая решетка ОГР-Р используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для регулировки направления воздушного потока вверх и вниз. Монтируются в вентиляционные каналы и строительные проемы различных типов.

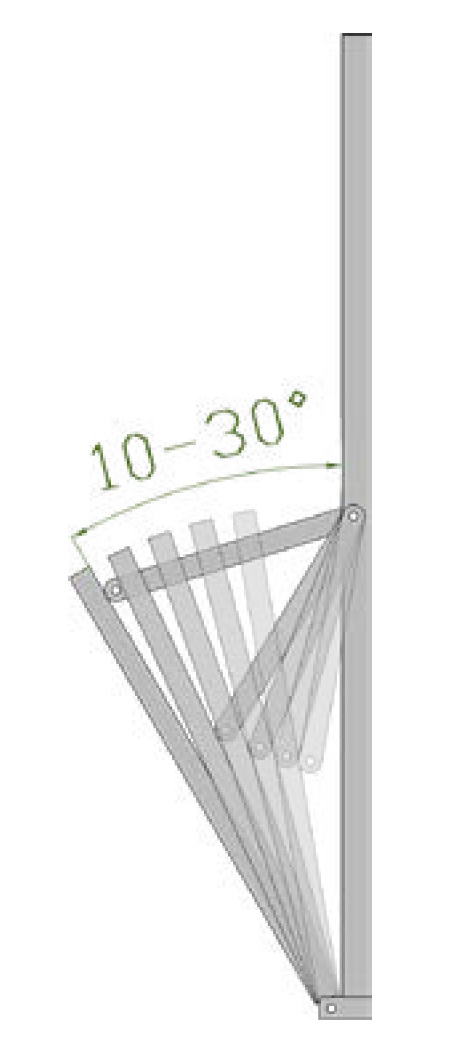

Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Минимальный рекомендуемый размер 100х100 мм.

Максимальный рекомендуемый размер 2900х2000 мм.

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

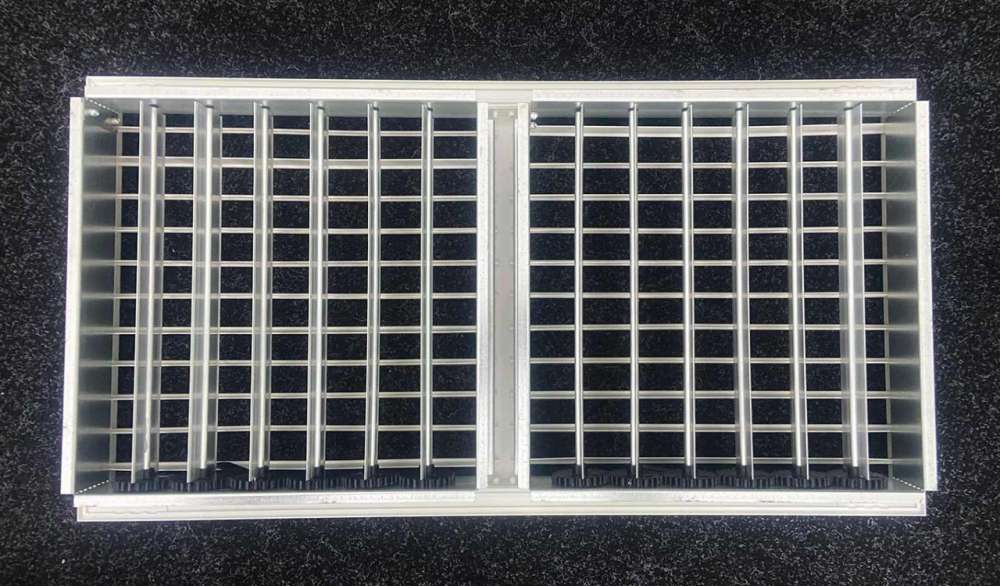

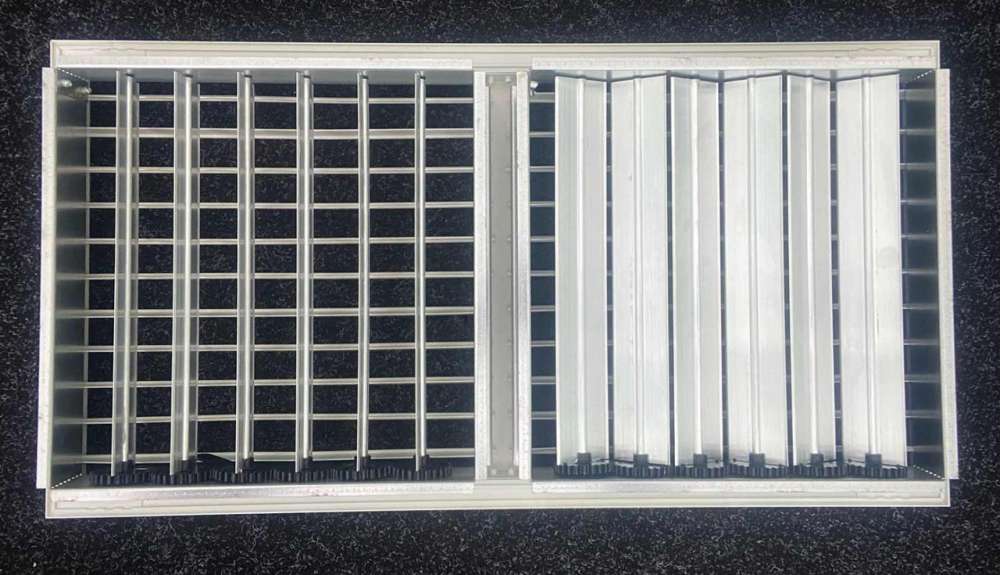

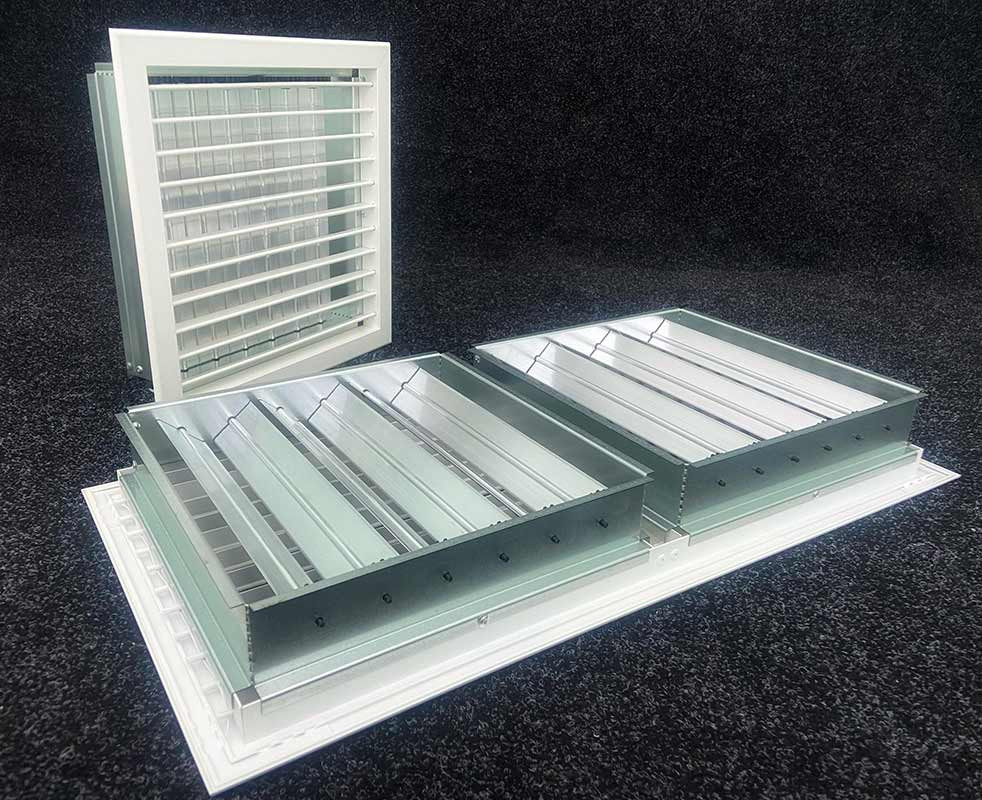

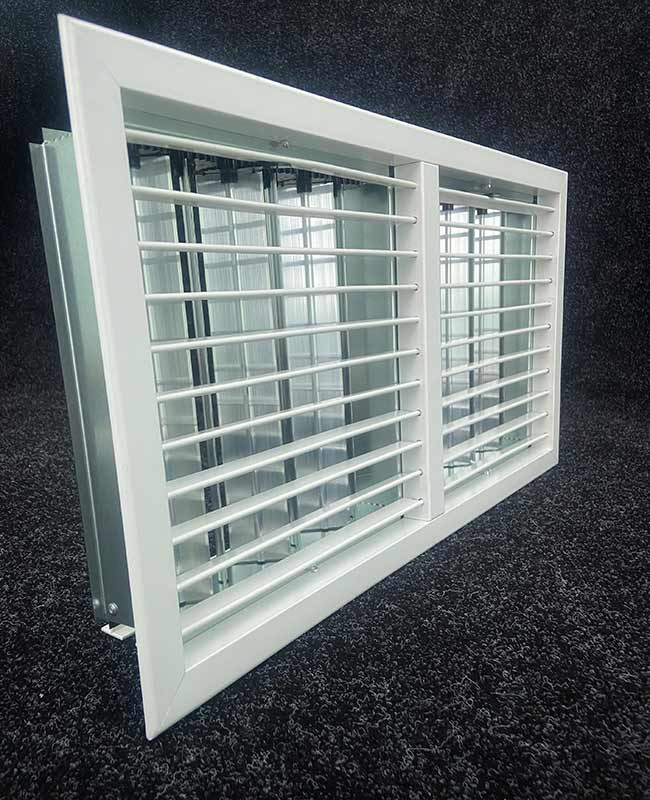

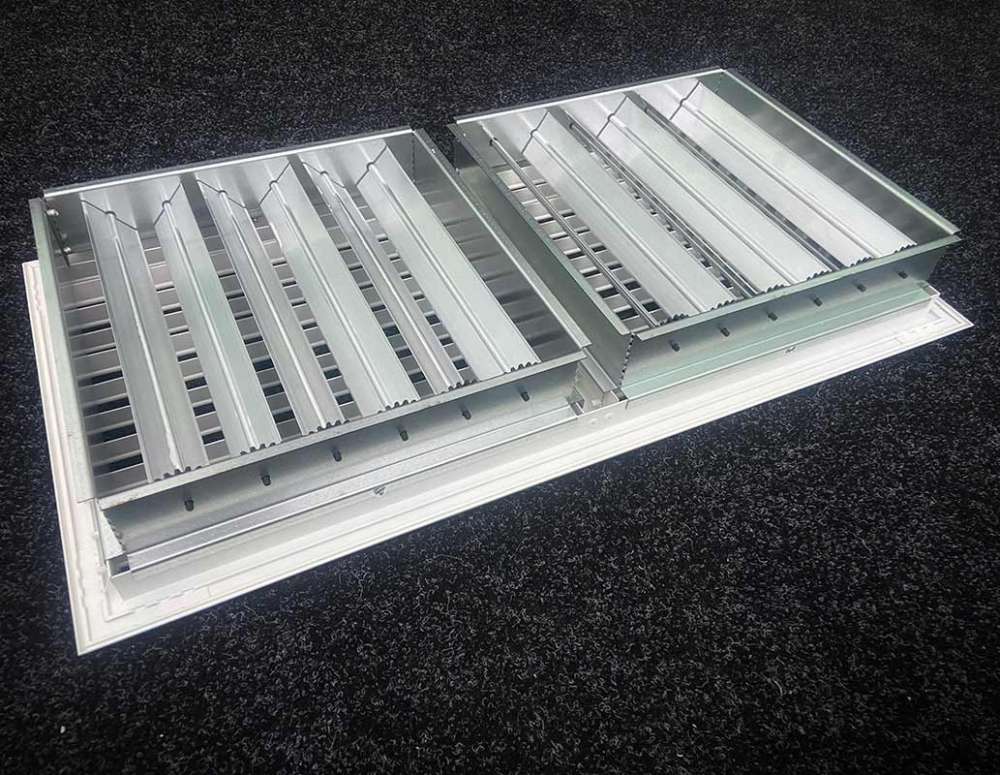

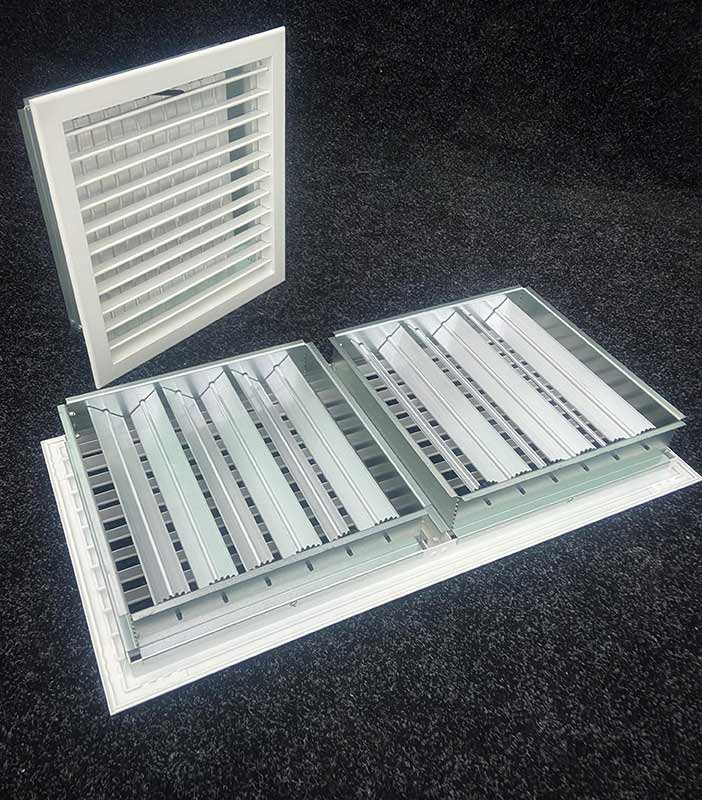

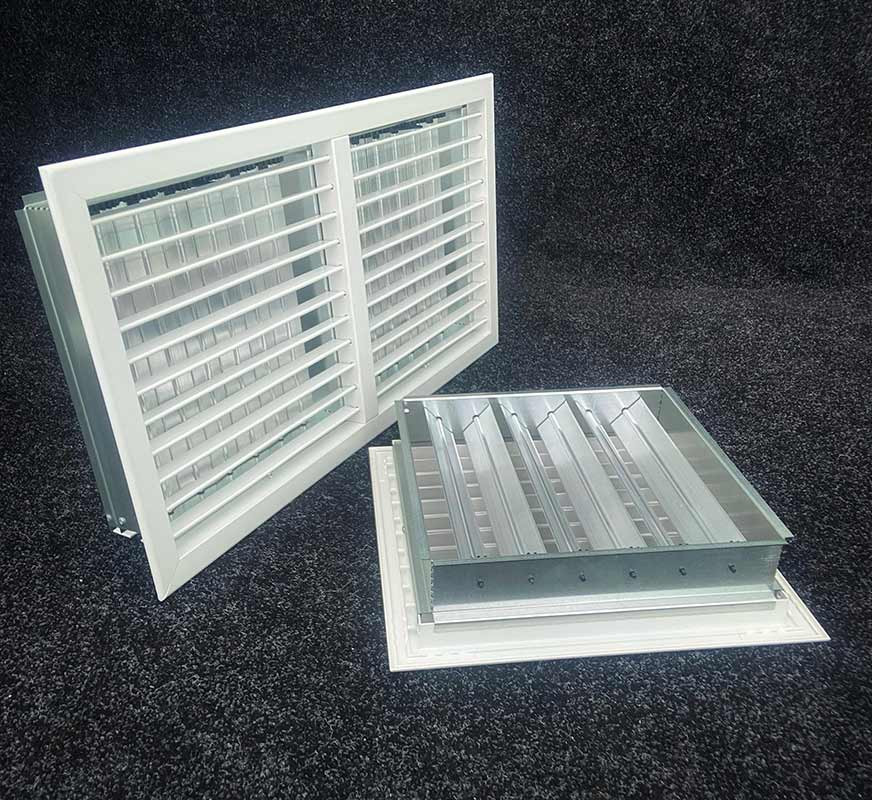

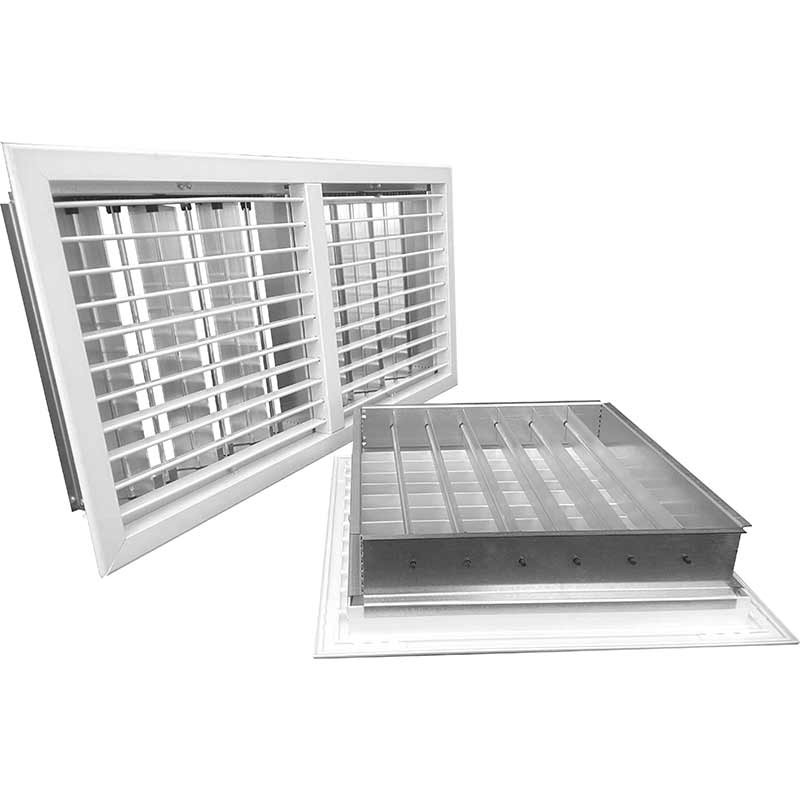

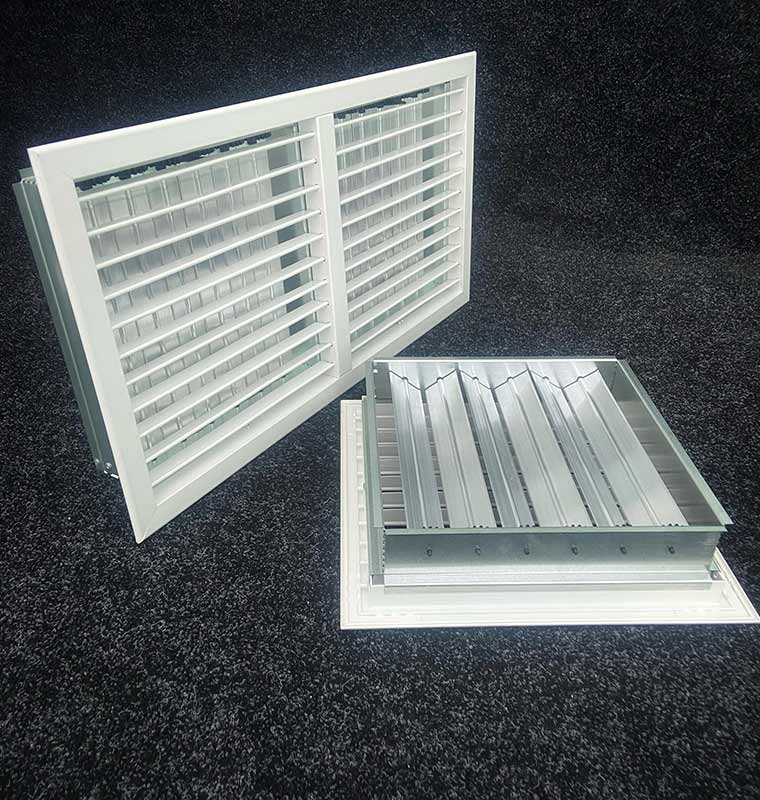

Внутренняя сторона решетки с БРВ

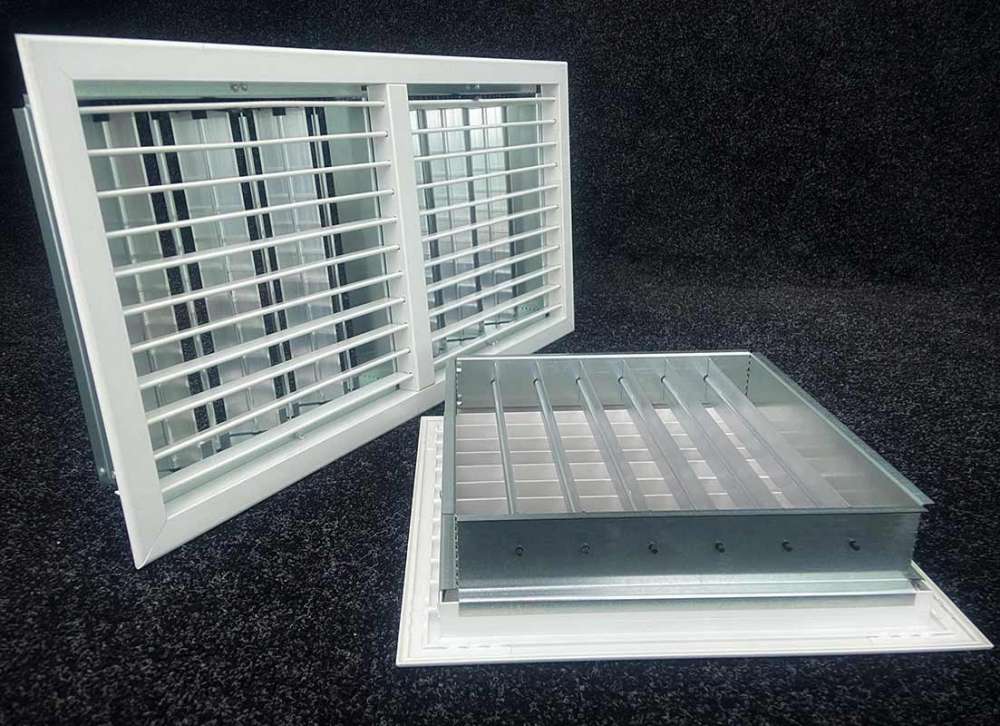

Регулятор потока воздуха

Особенности решетки:

• горизонтально расположенные каплеобразные регулируемые жалюзи;
• возможность комплектации клапаном расхода воздуха, или регулятором потока.

Материалы изготовления

• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

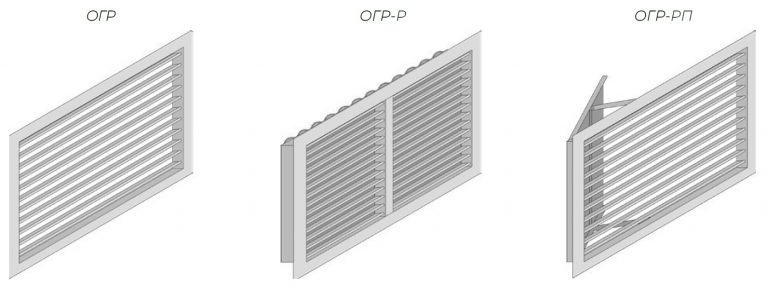

Регулируемые решетки с горизонтальными жалюзи для прямоугольных воздуховодов

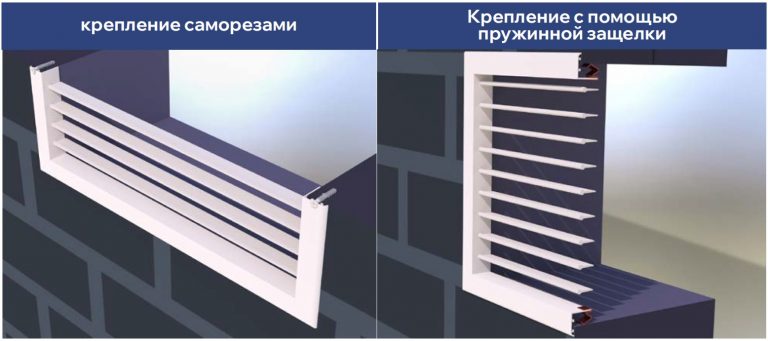

Варианты монтажа прямоугольных регулируемых решеток

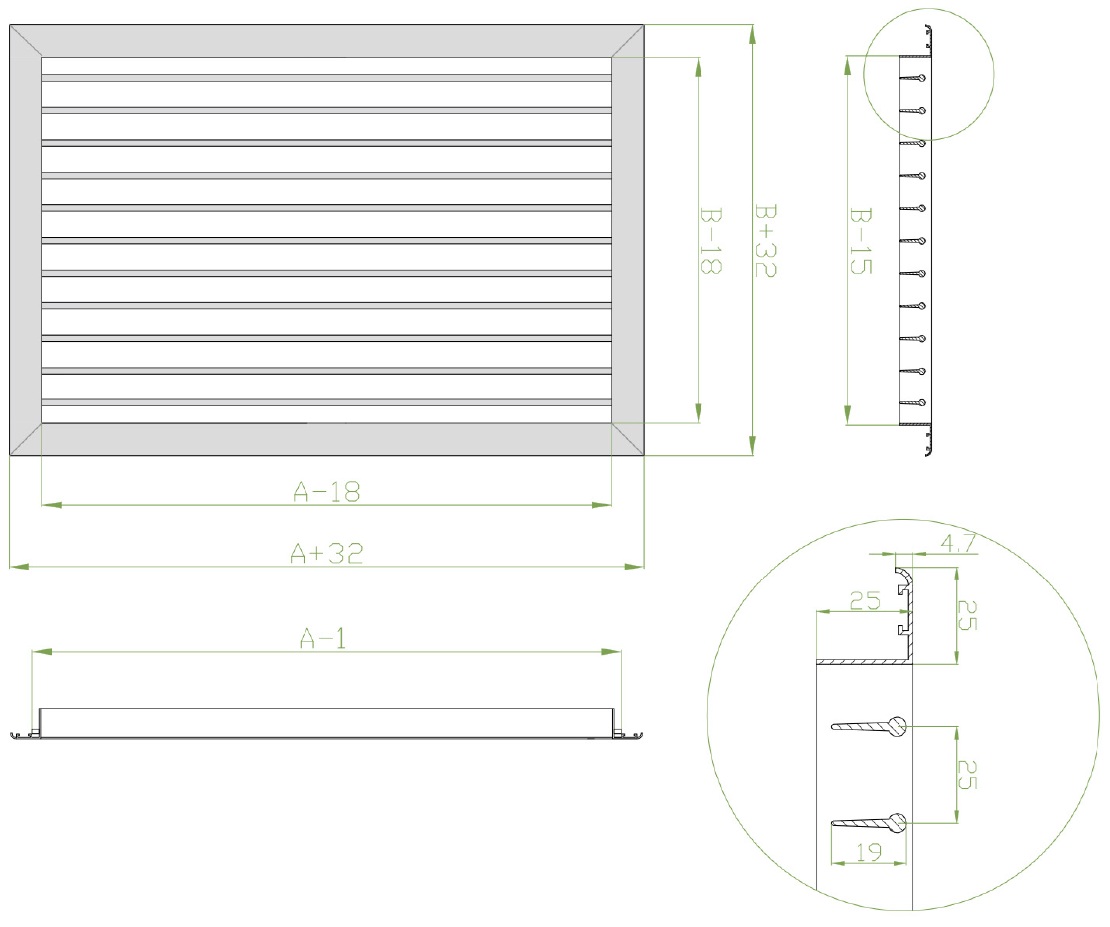

Габаритно-посадочные размеры регулируемой решетки ОГР . АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

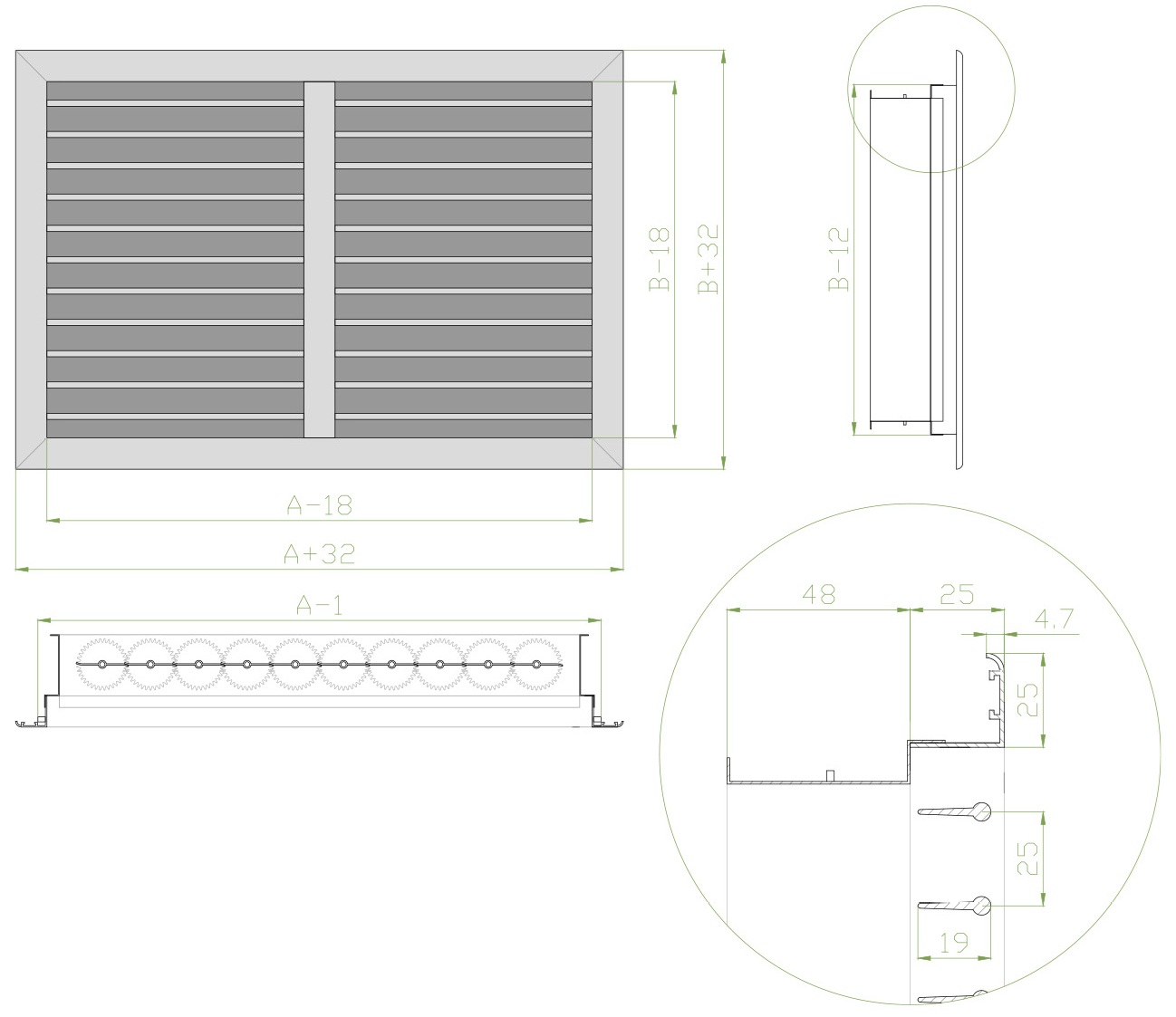

Габаритно-посадочные размеры регулируемой решетки ОГР-Р. АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

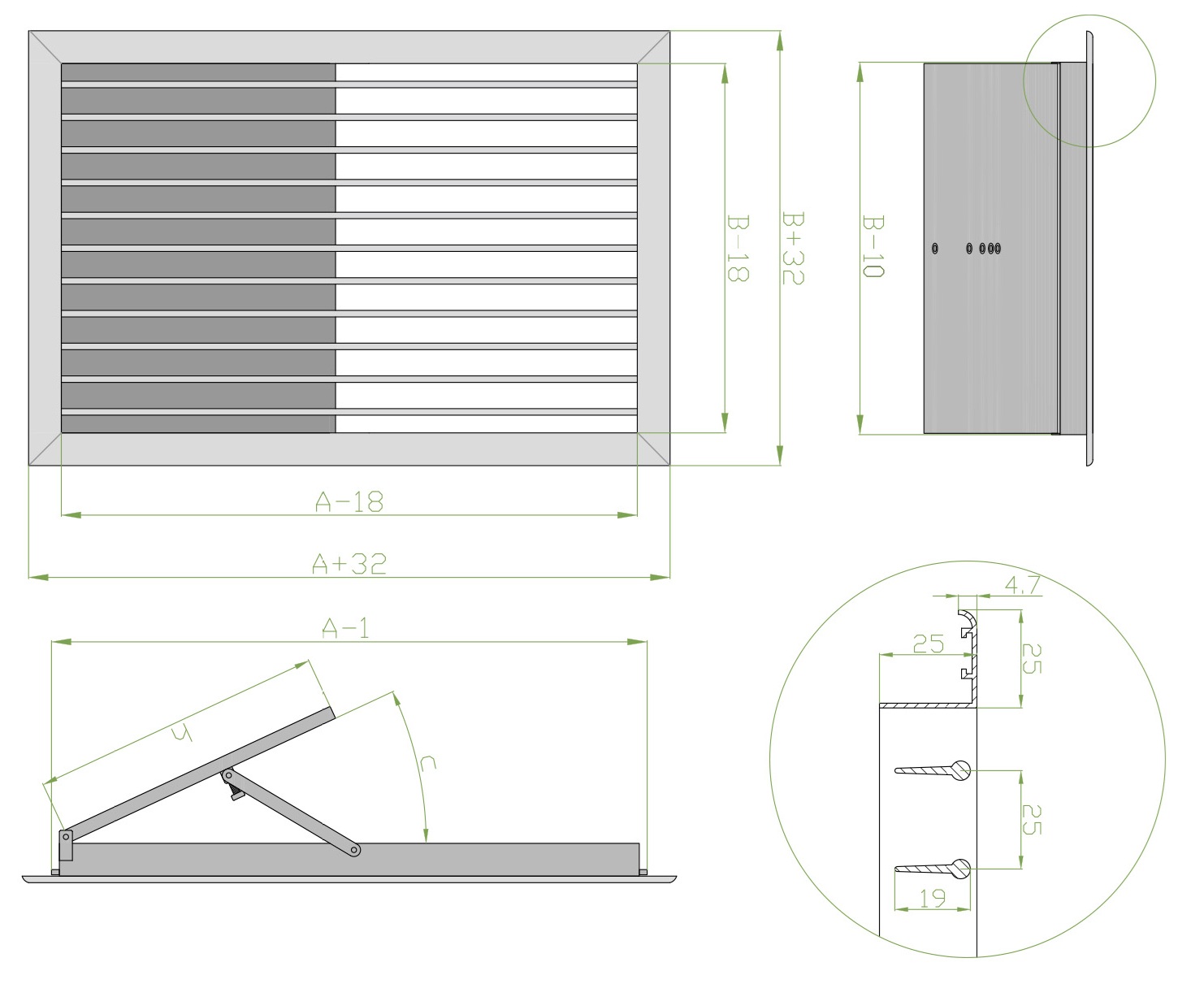

Габаритно-посадочные размеры регулируемой решетки ОГР-РП . АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

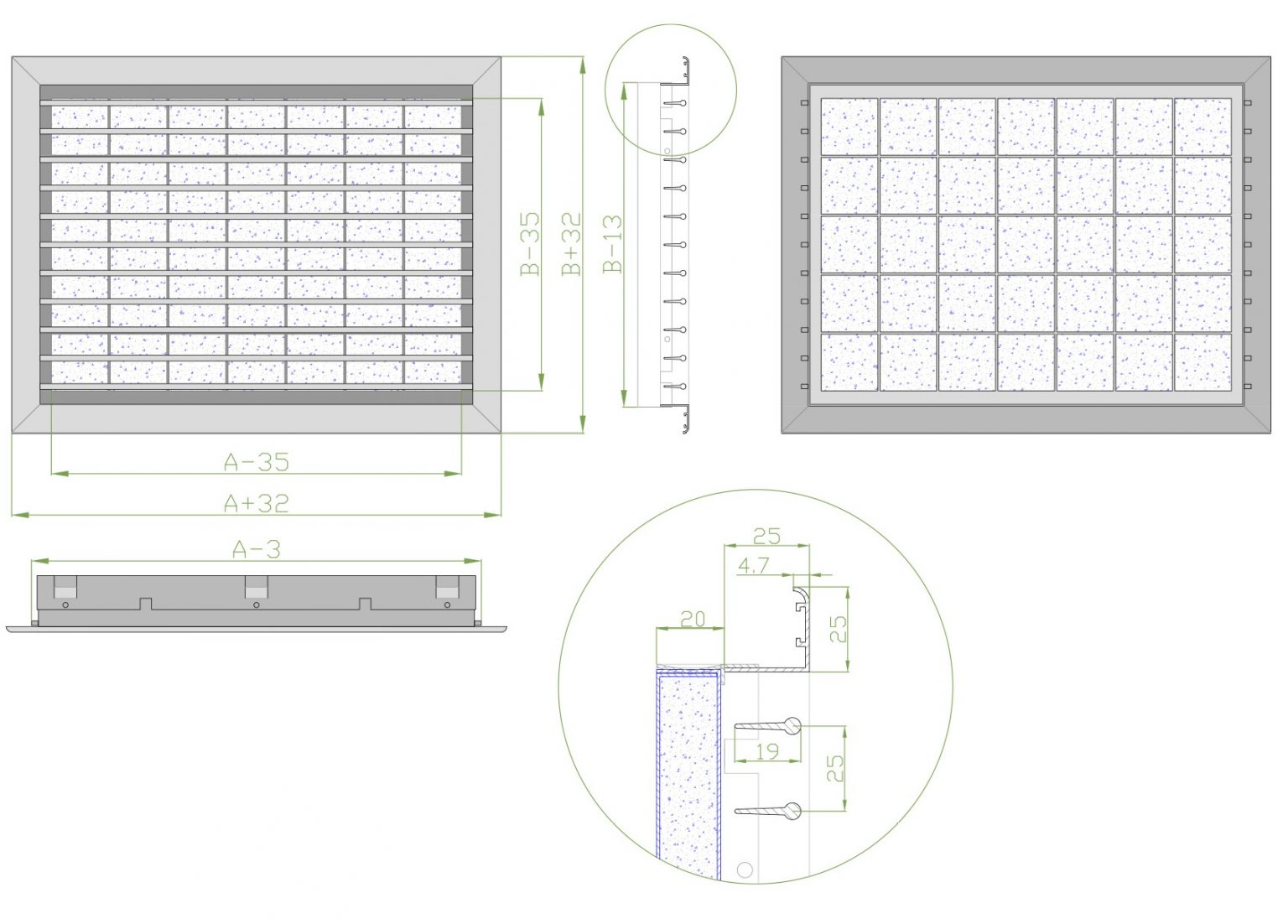

Габаритно-посадочные размеры регулируемой решетки ОГР с фильтром
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия

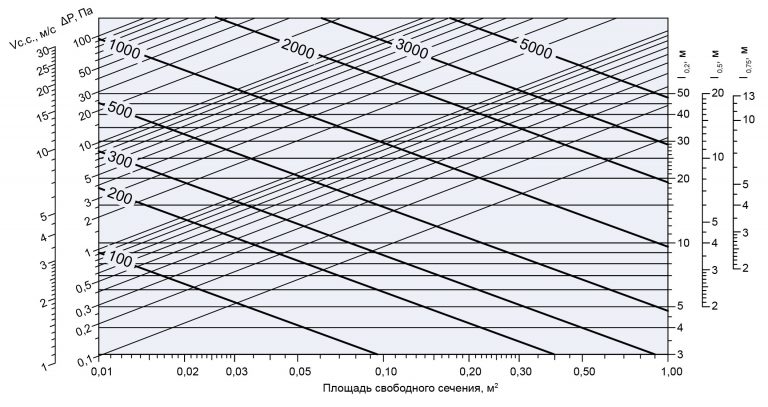

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГР

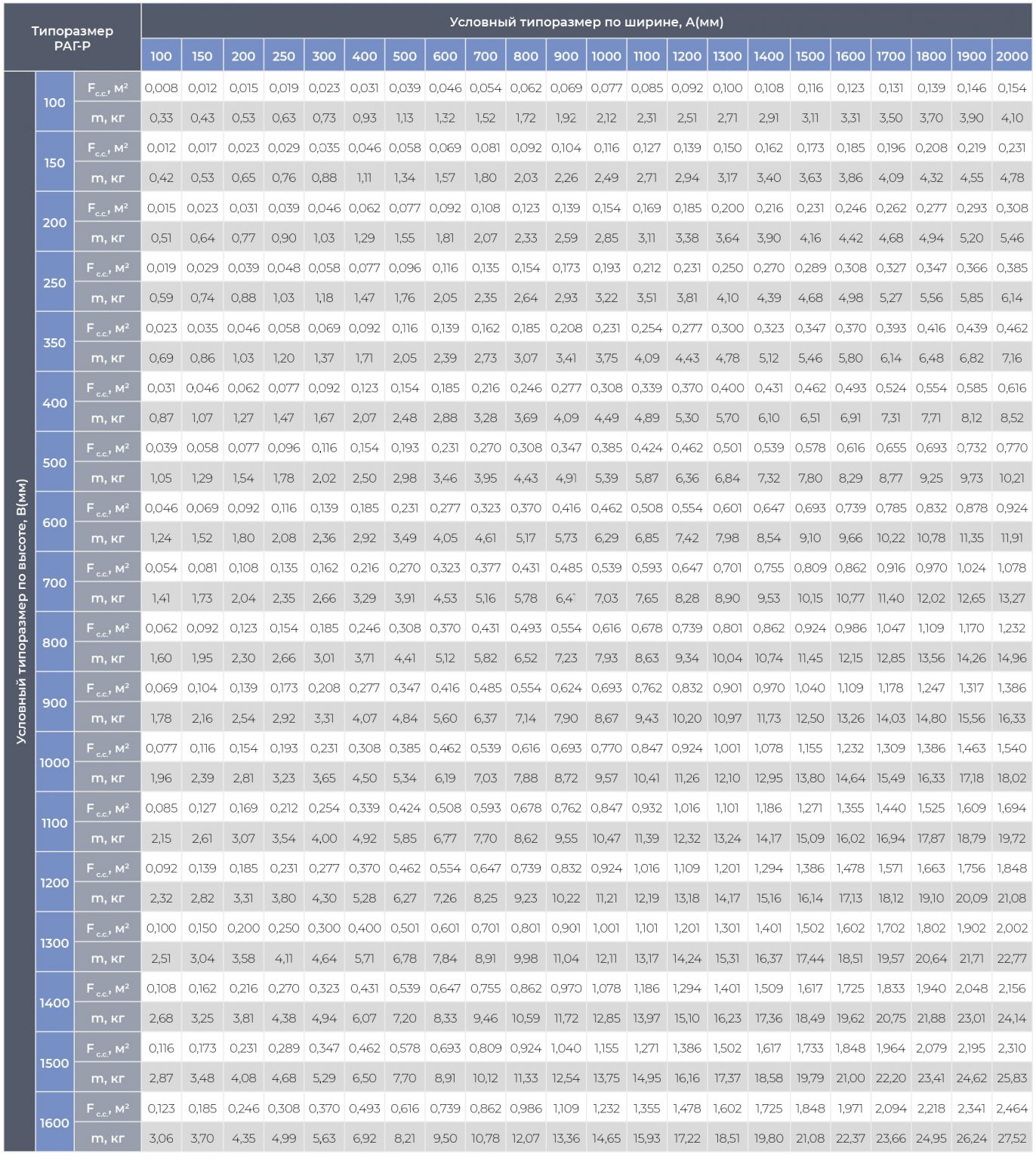

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ОГР-Р

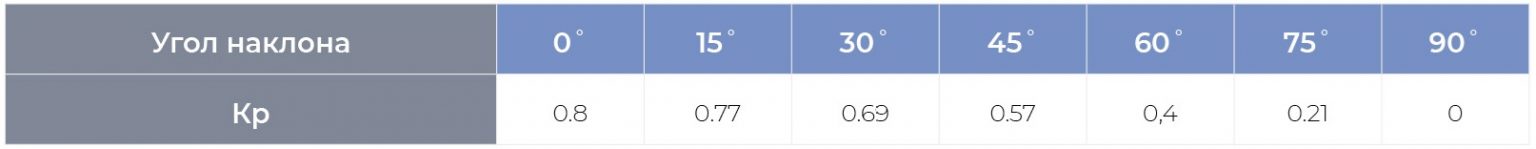

Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха

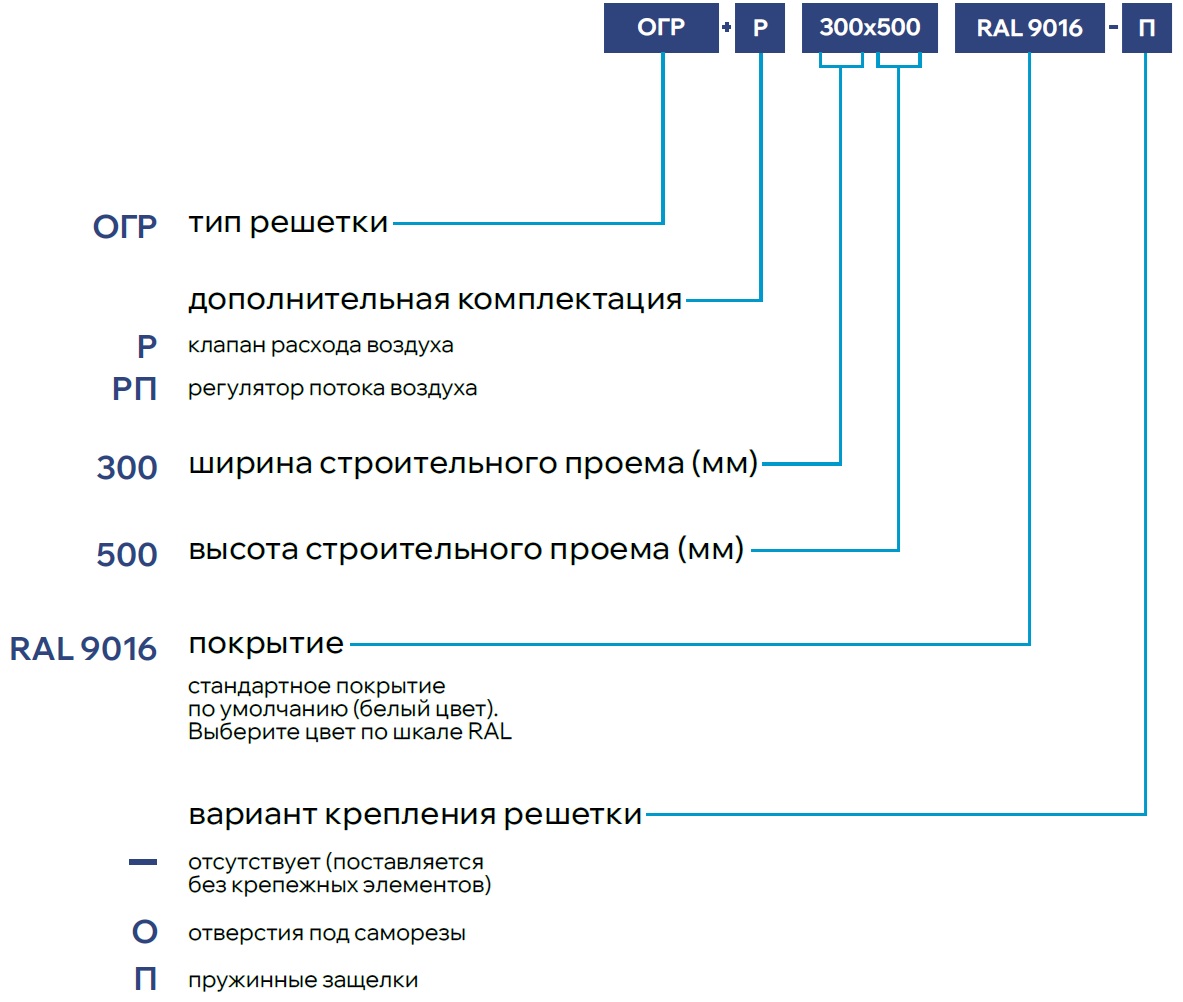

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
