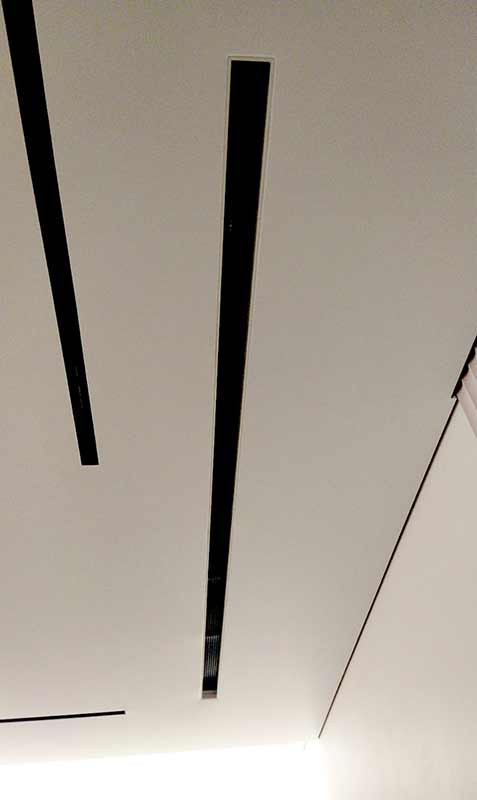

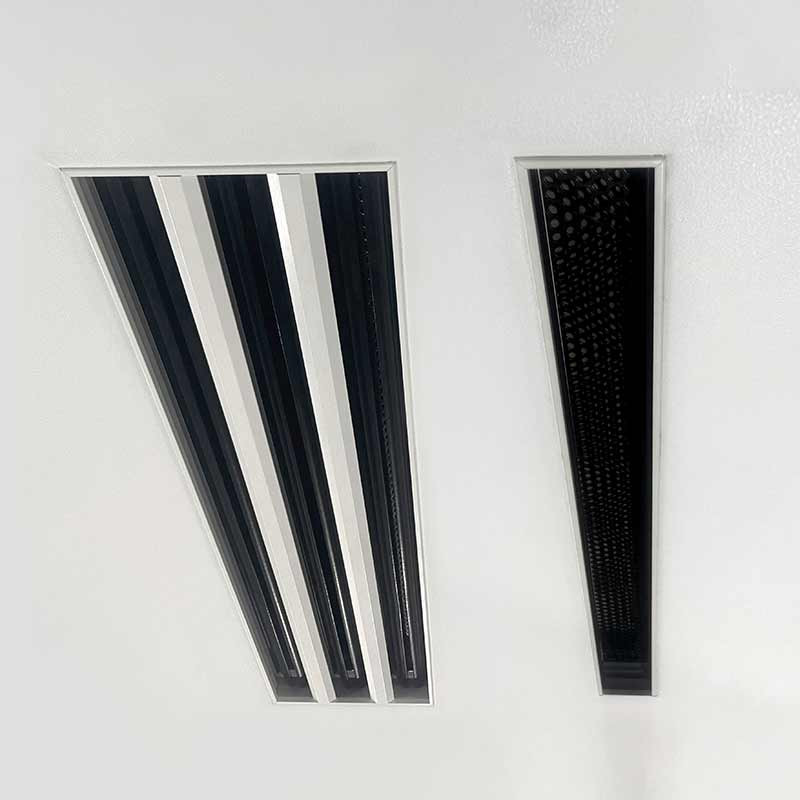

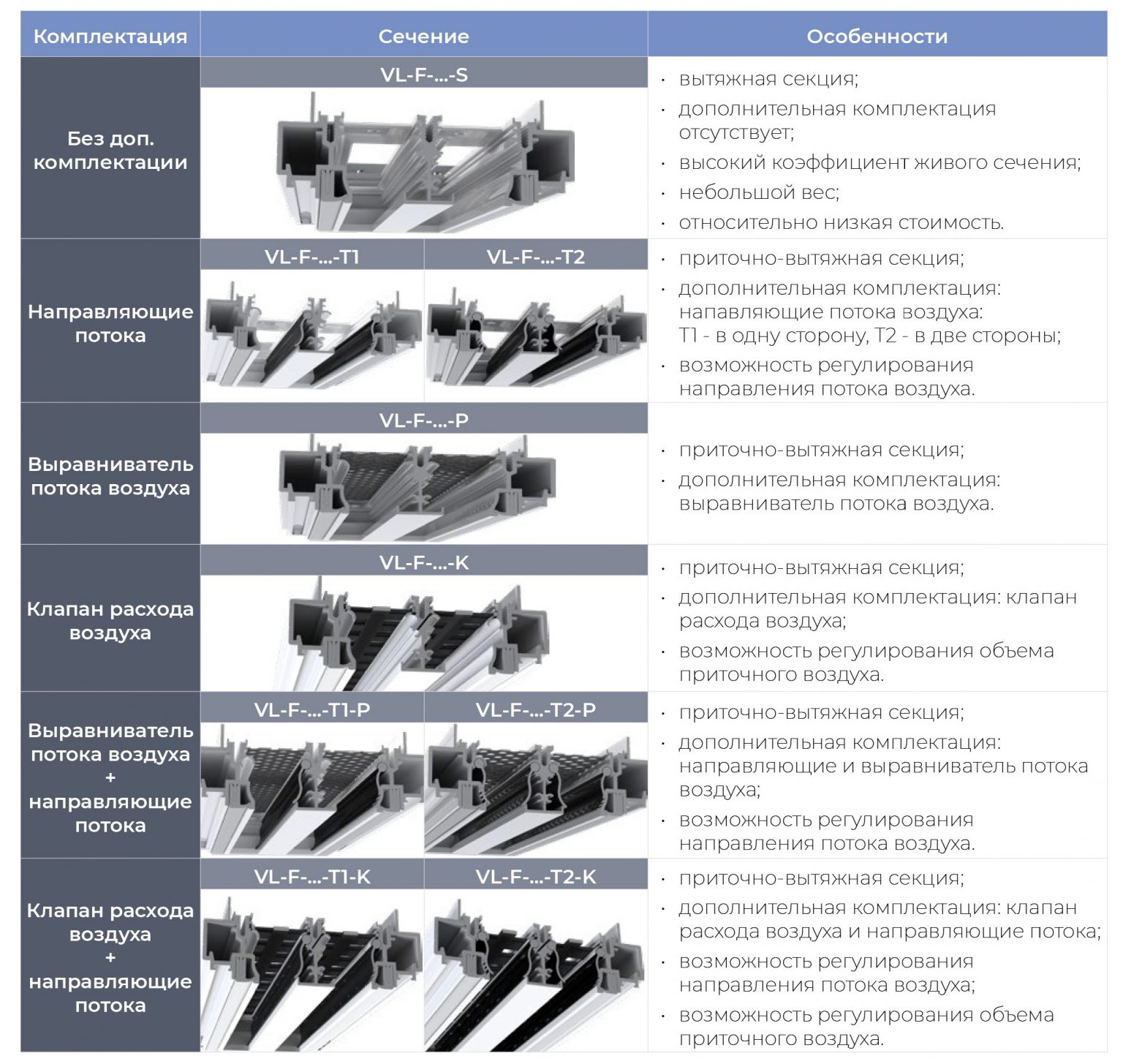

Дизайнерский линейный диффузор для натяжного потолка AR-F

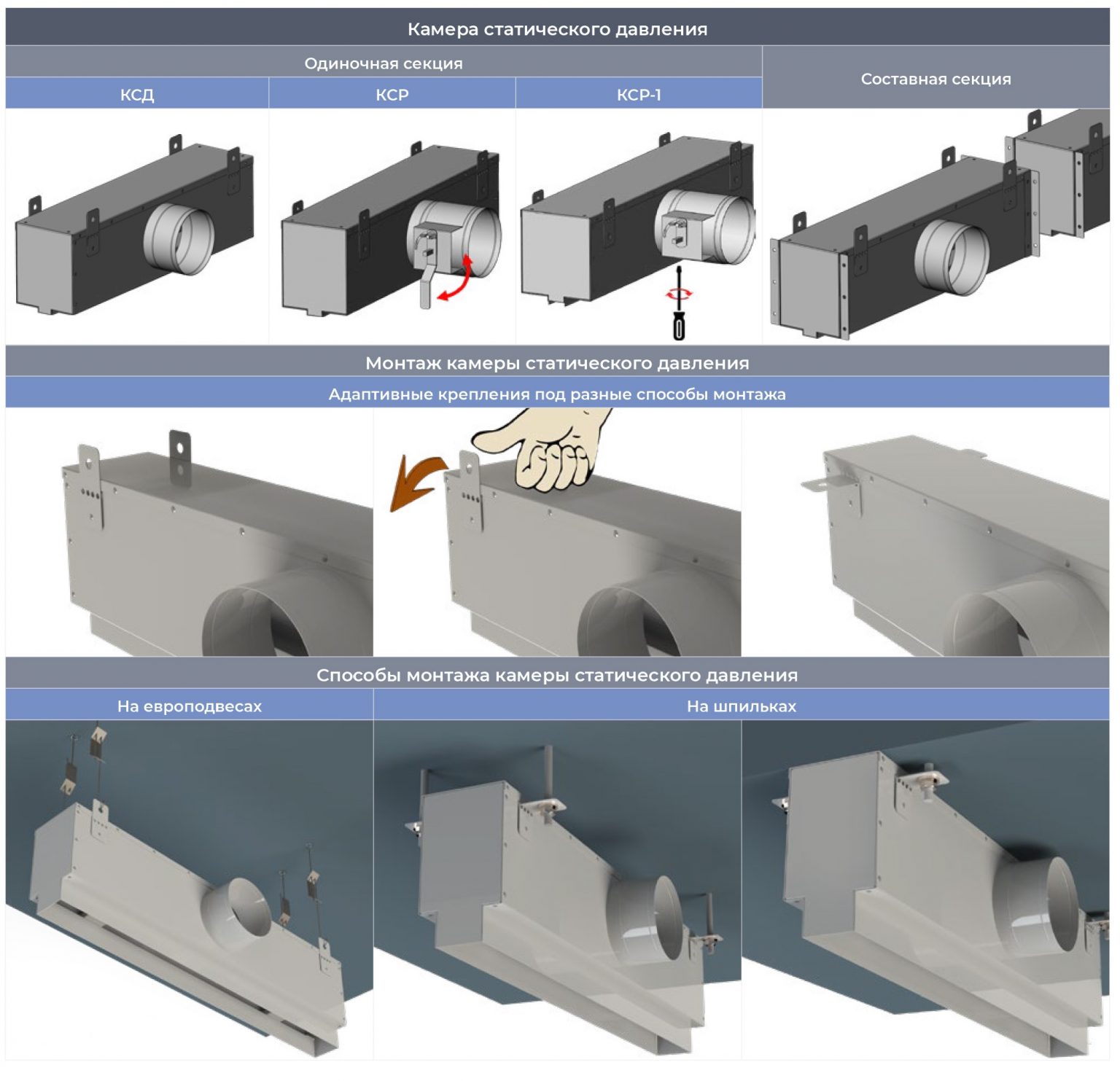

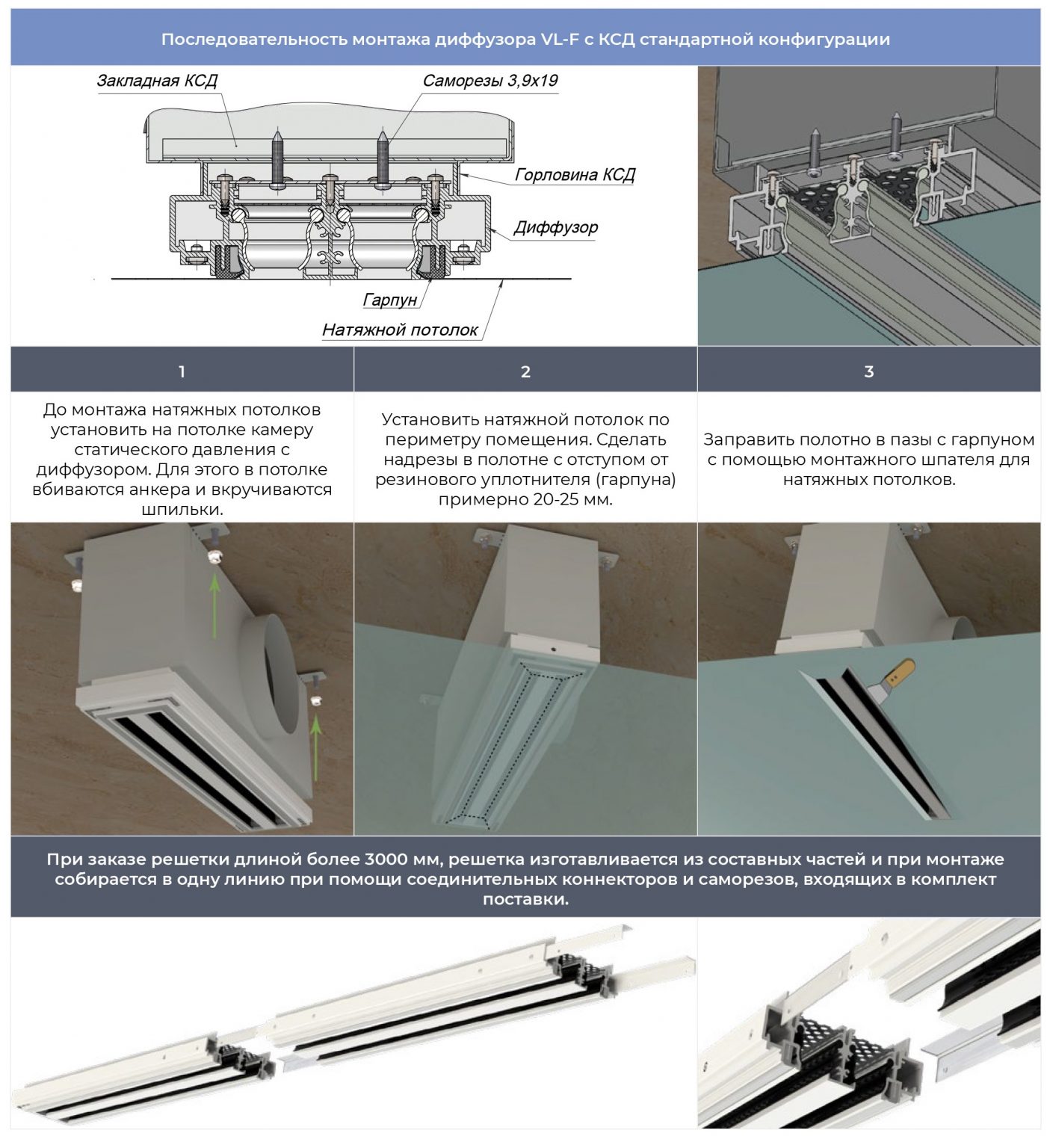

Камера статического давления

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

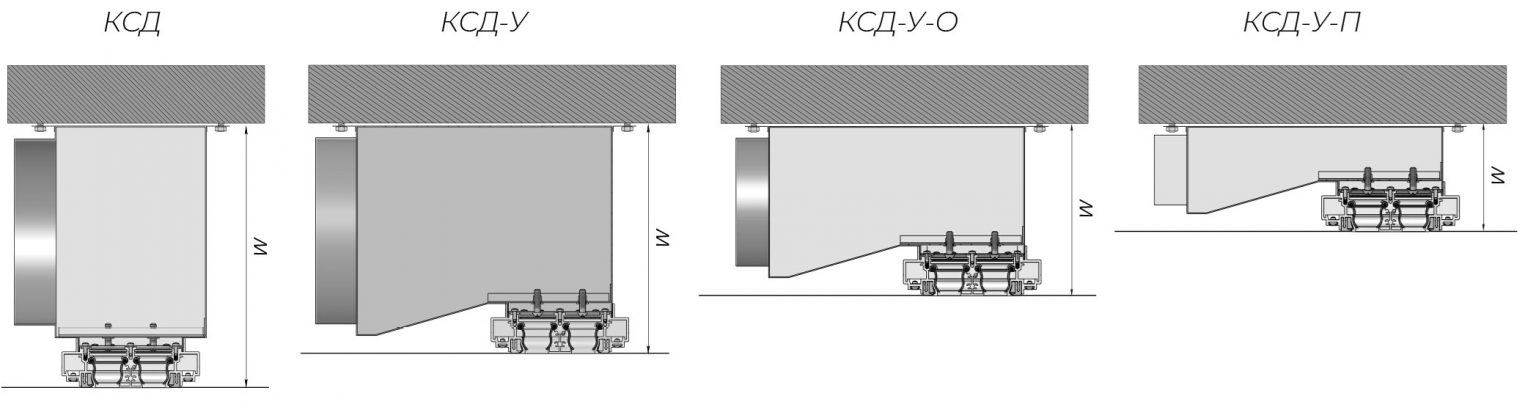

Типы КСД:

• КСД
  стандартная камера с круглой врезкой
• КСД-У
  уменьшенная камера с круглой врезкой
• КСД-У-О
  уменьшенная камера с овальной врезкой
• КСД-У-П
  уменьшенная камера с прямоугольной врезкой

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

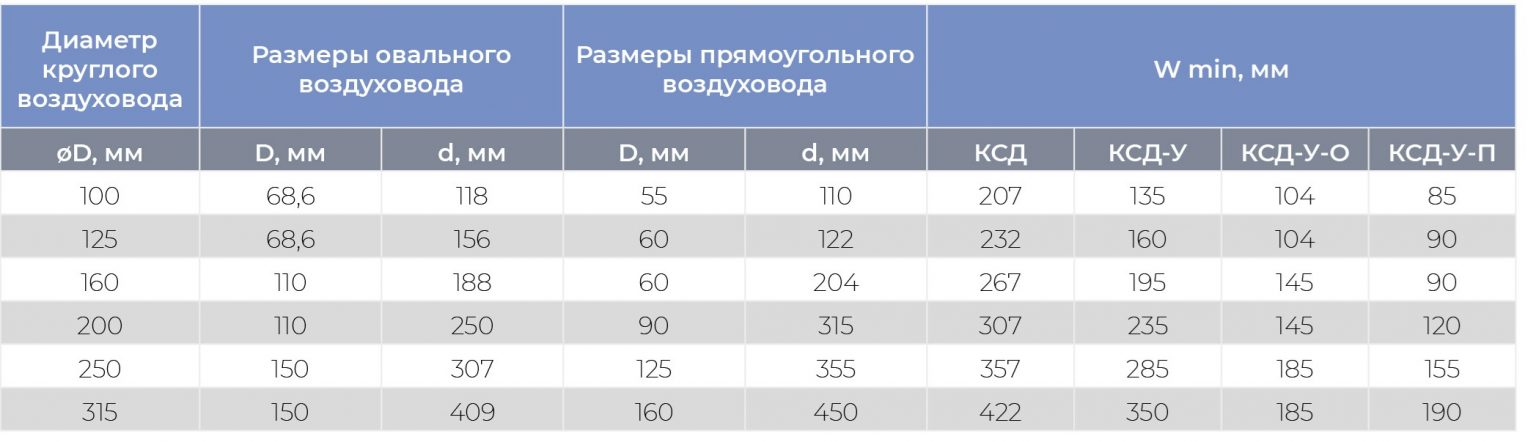

Размер монтажного пространства W min в зависимости от подводящего воздуховода

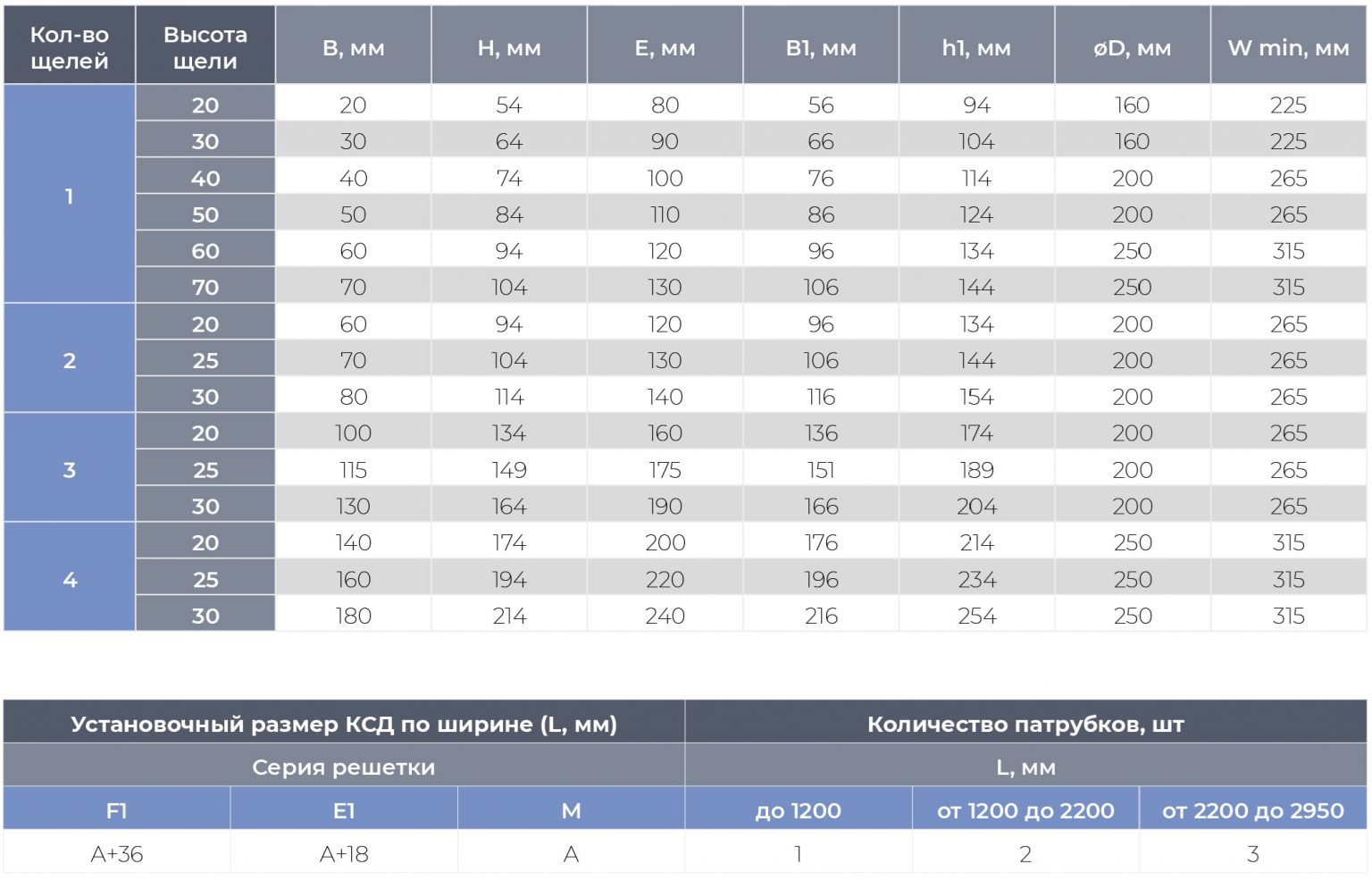

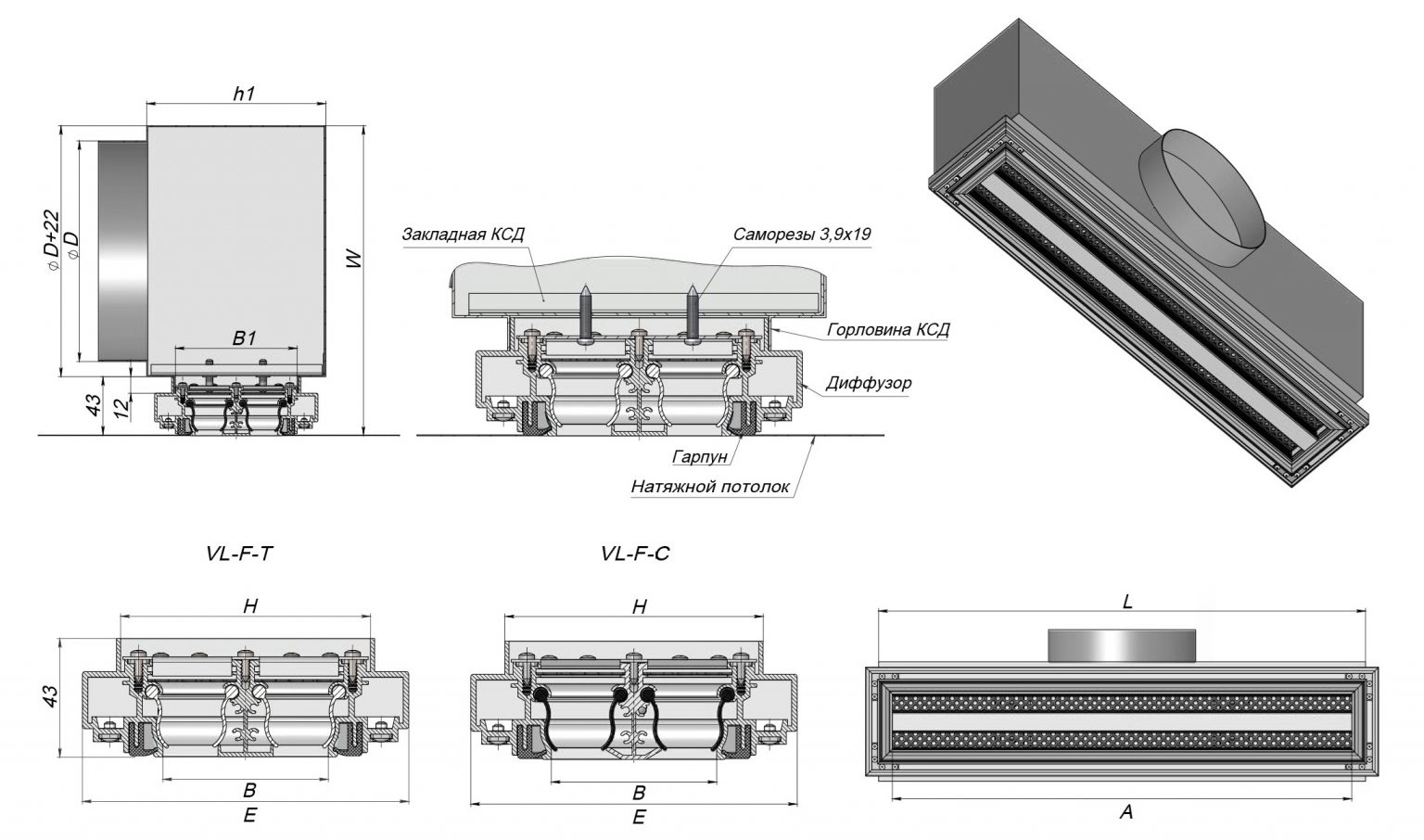

Габаритно-посадочные размеры диффузора AR-F с КСД стандартной конфигурации
А – ширина щелей, В – высота щелей

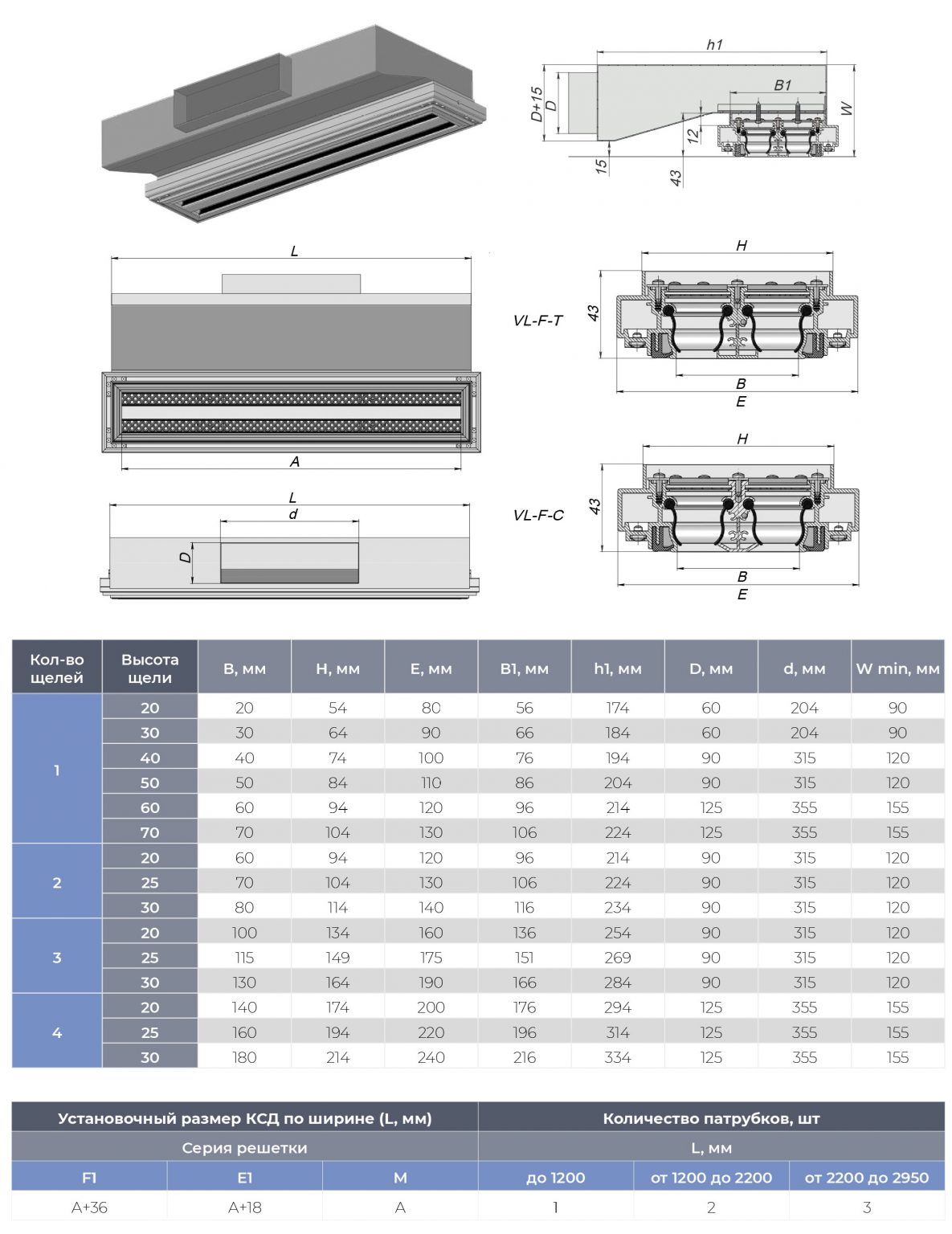

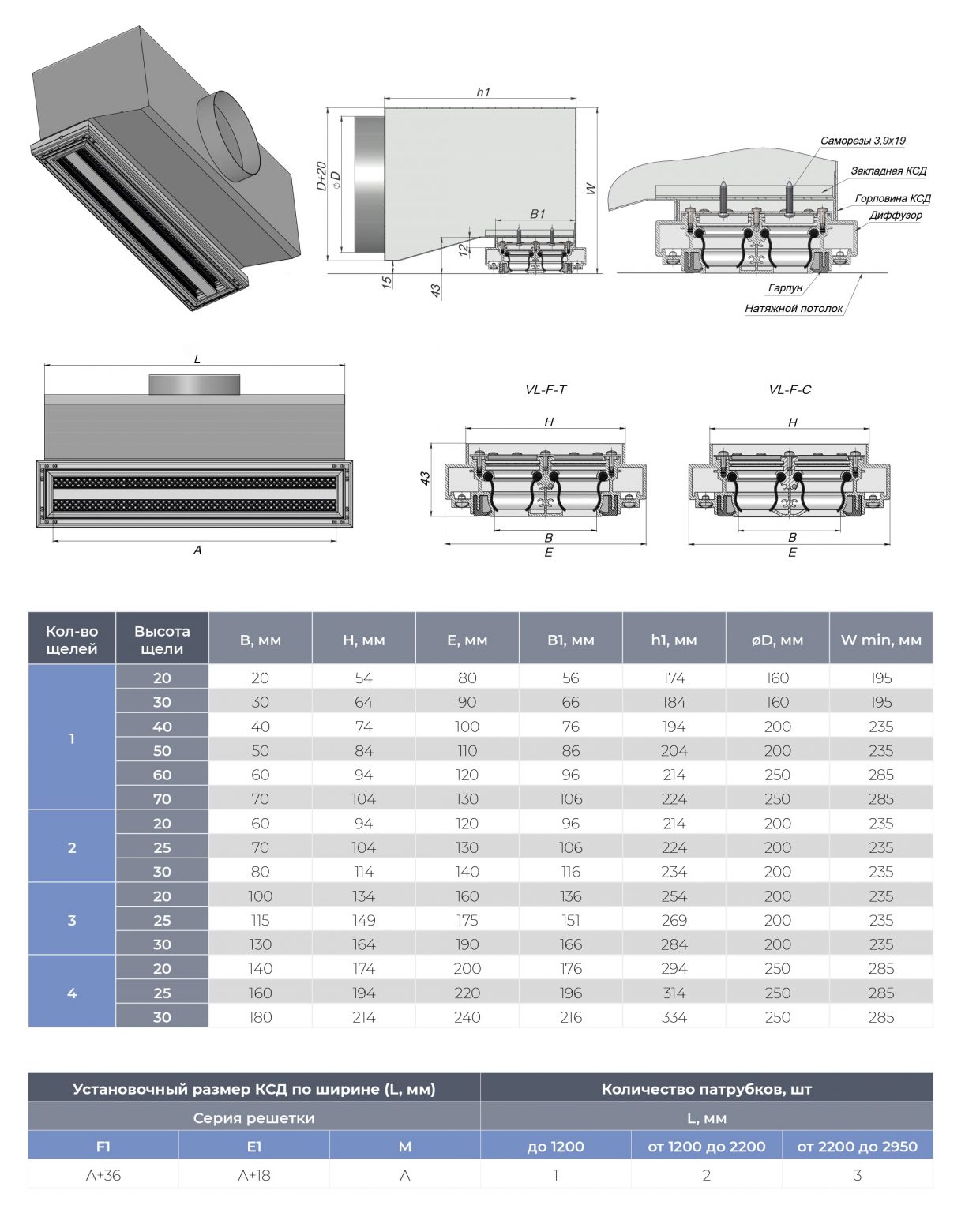

Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У с круглой врезкой
А – ширина щелей, В – высота щелей

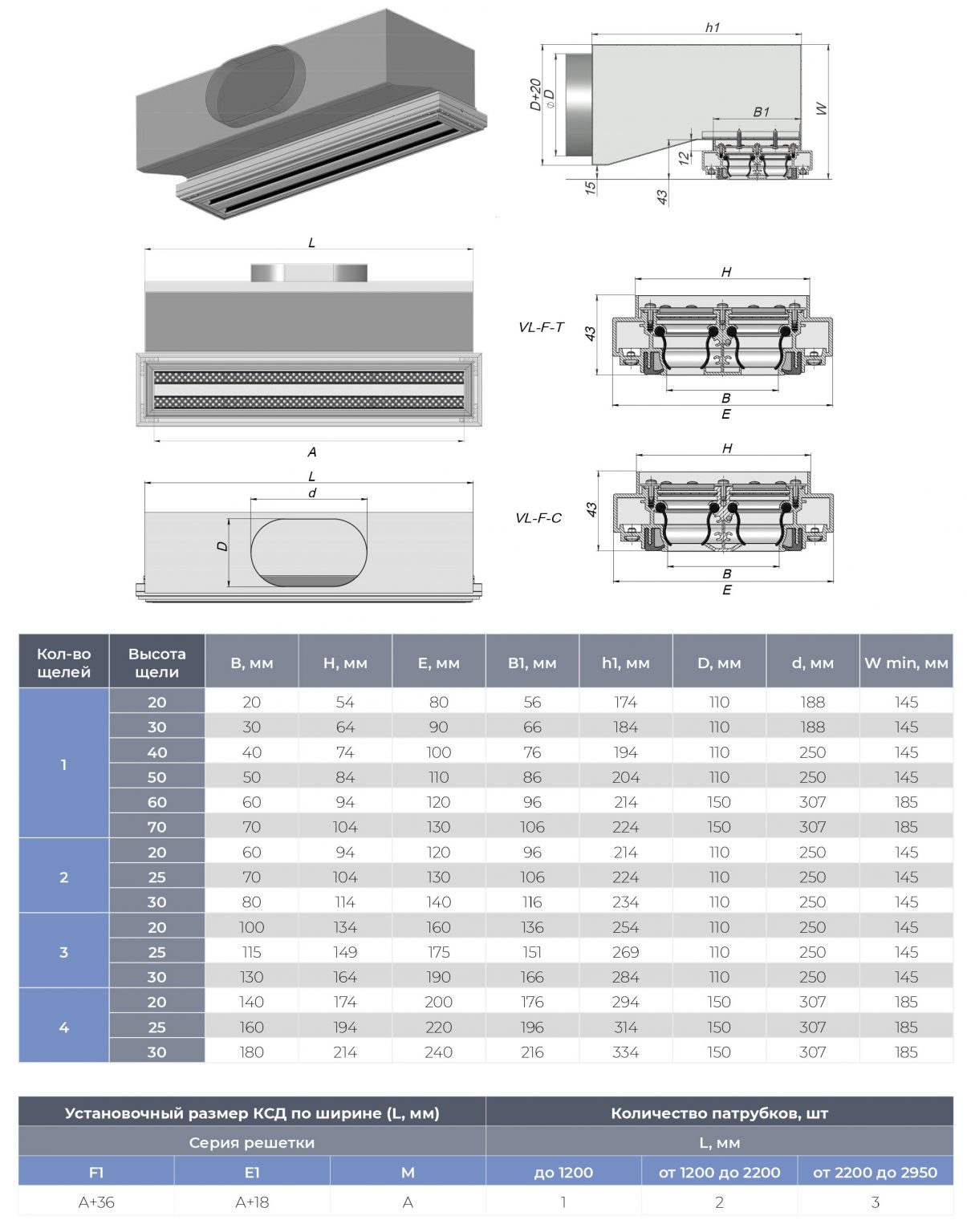

Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У-О с овальной врезкой
А – ширина щелей, В – высота щелей

Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У-П с прямоугольной врезкой
А – ширина щелей, В – высота щелей

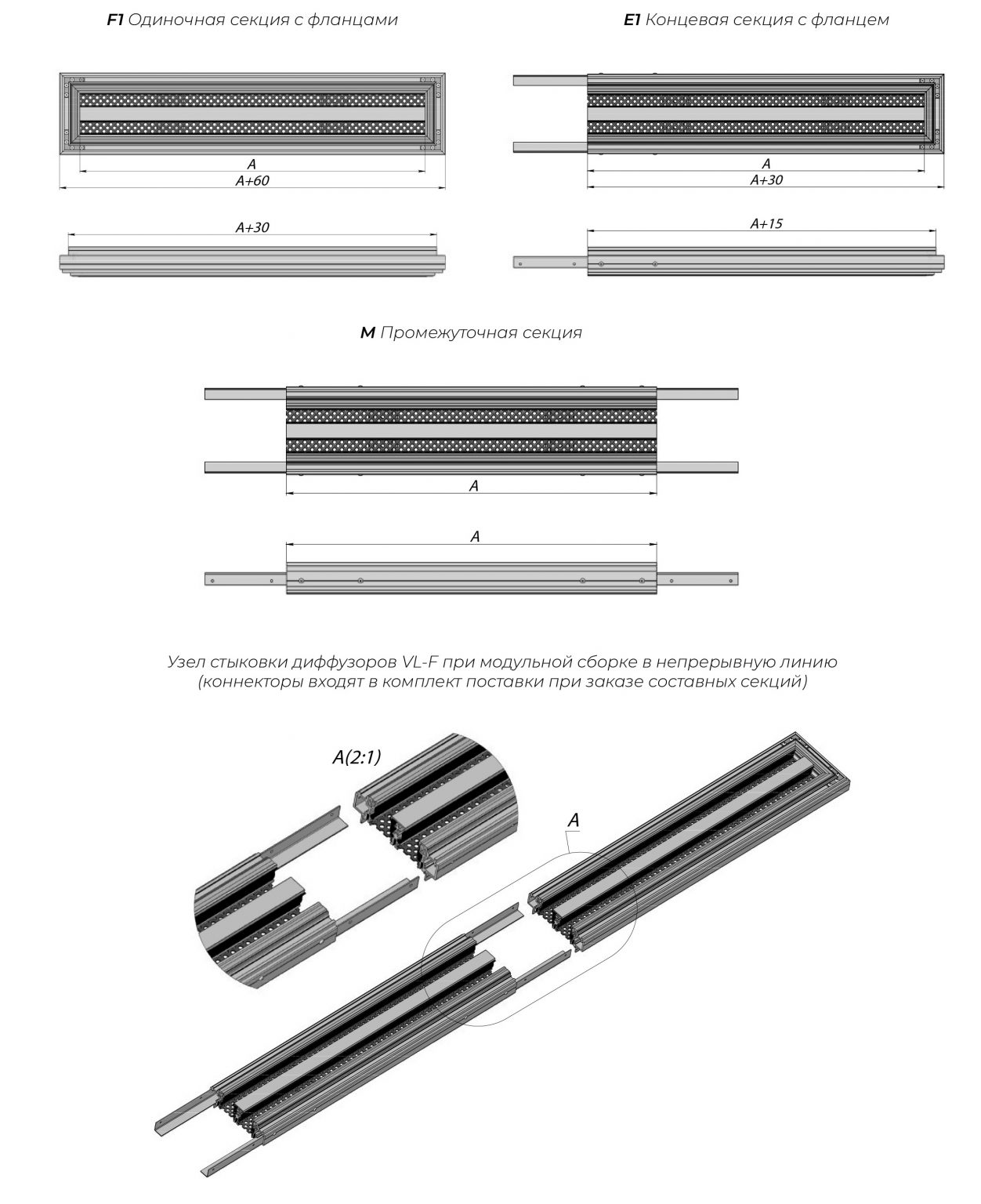

Габаритно-посадочные размеры диффузора AR-F по длине щели (А, мм)

Используемые материалы

Щелевые решетки AR-F изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL9016М  матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной  листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

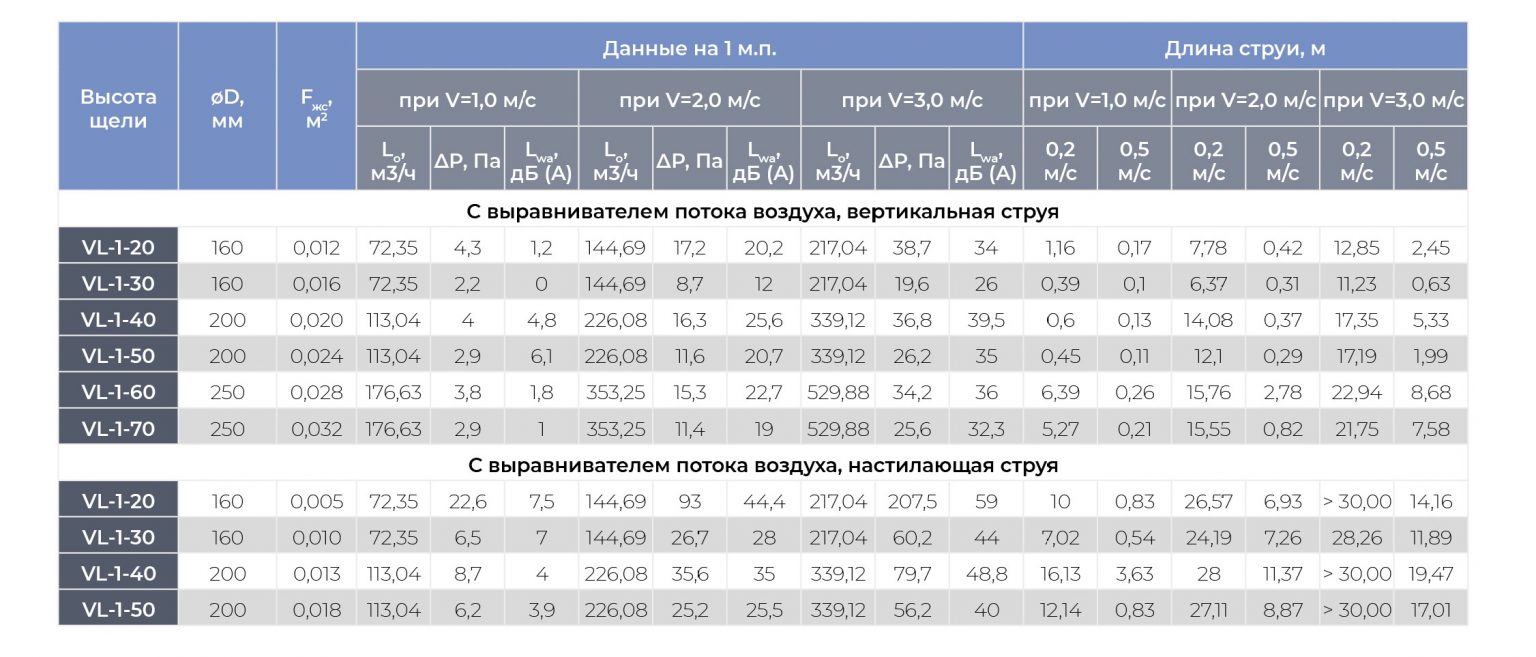

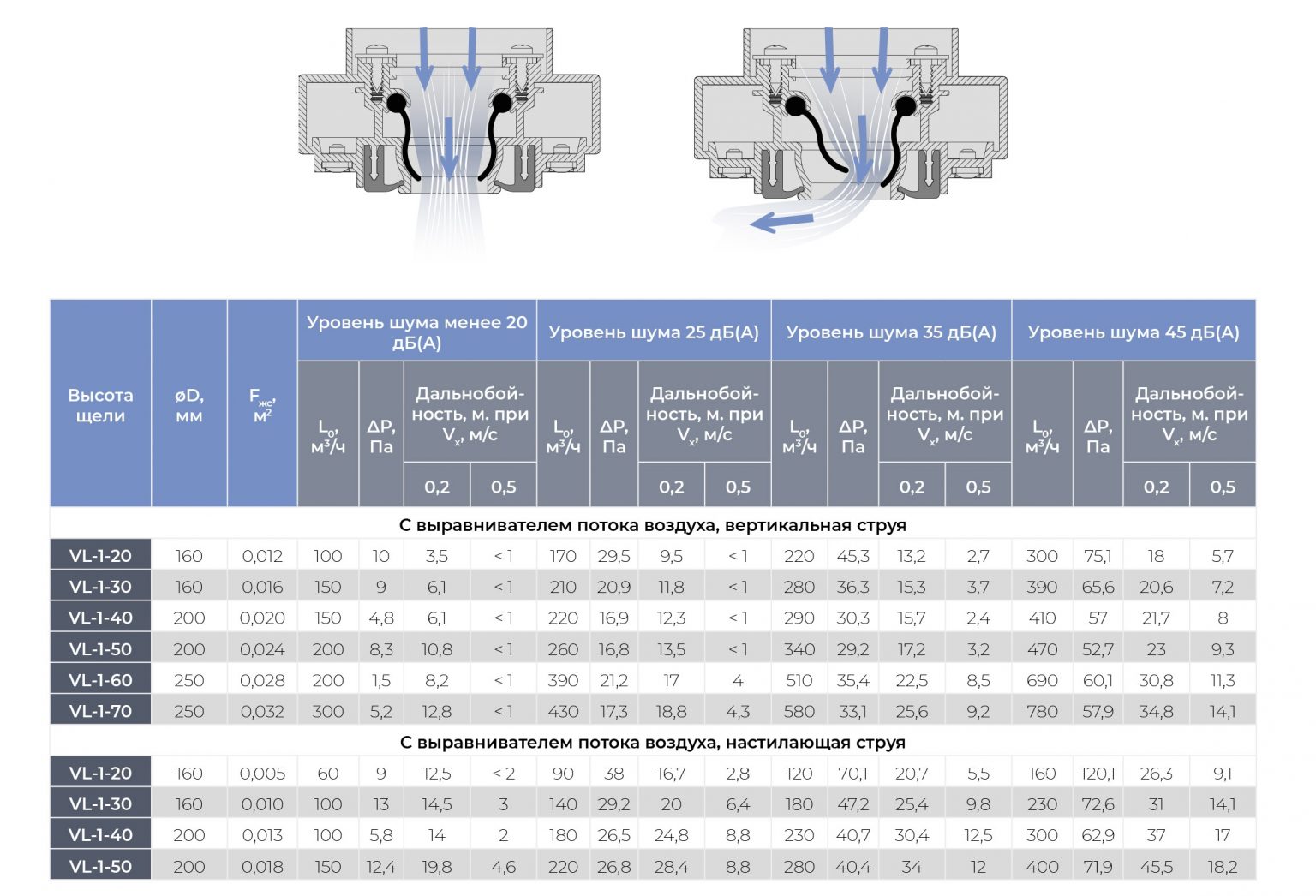

Таблицы быстрого подбора диффузора AR (1 щель, А=1000 мм)

Максимальные показатели производительности диффузора AR с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума

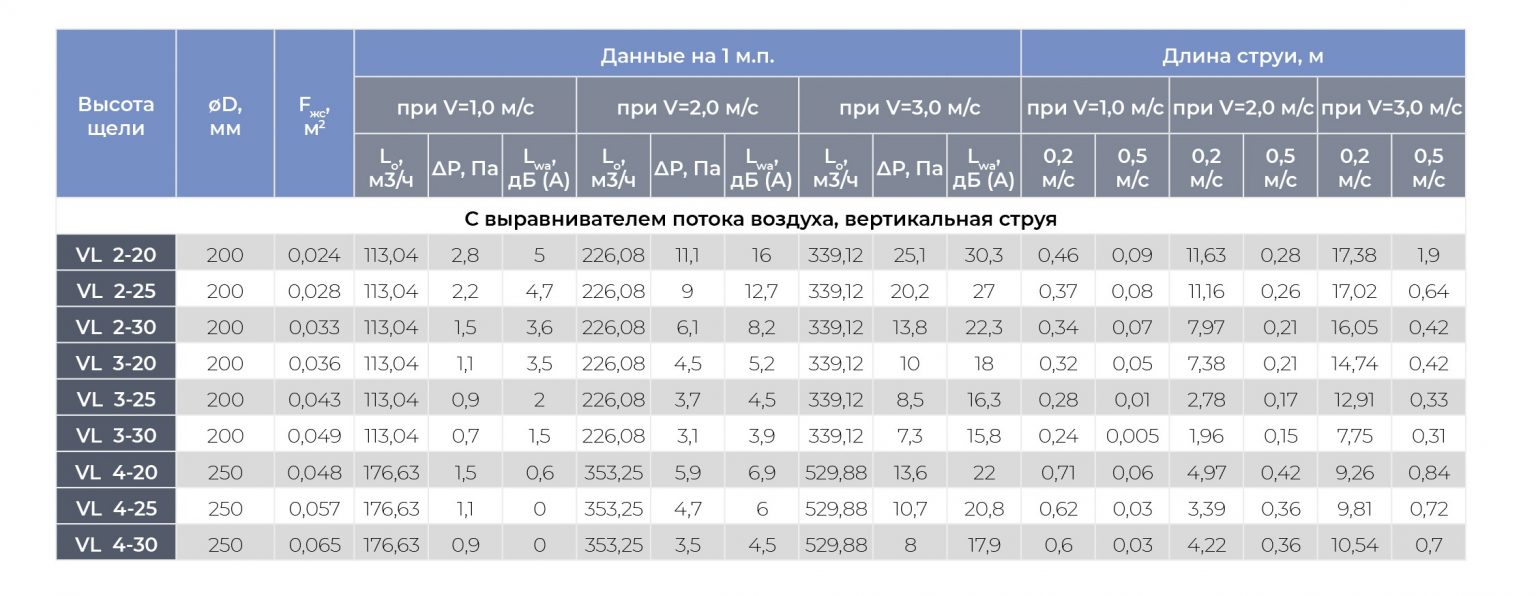

Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха

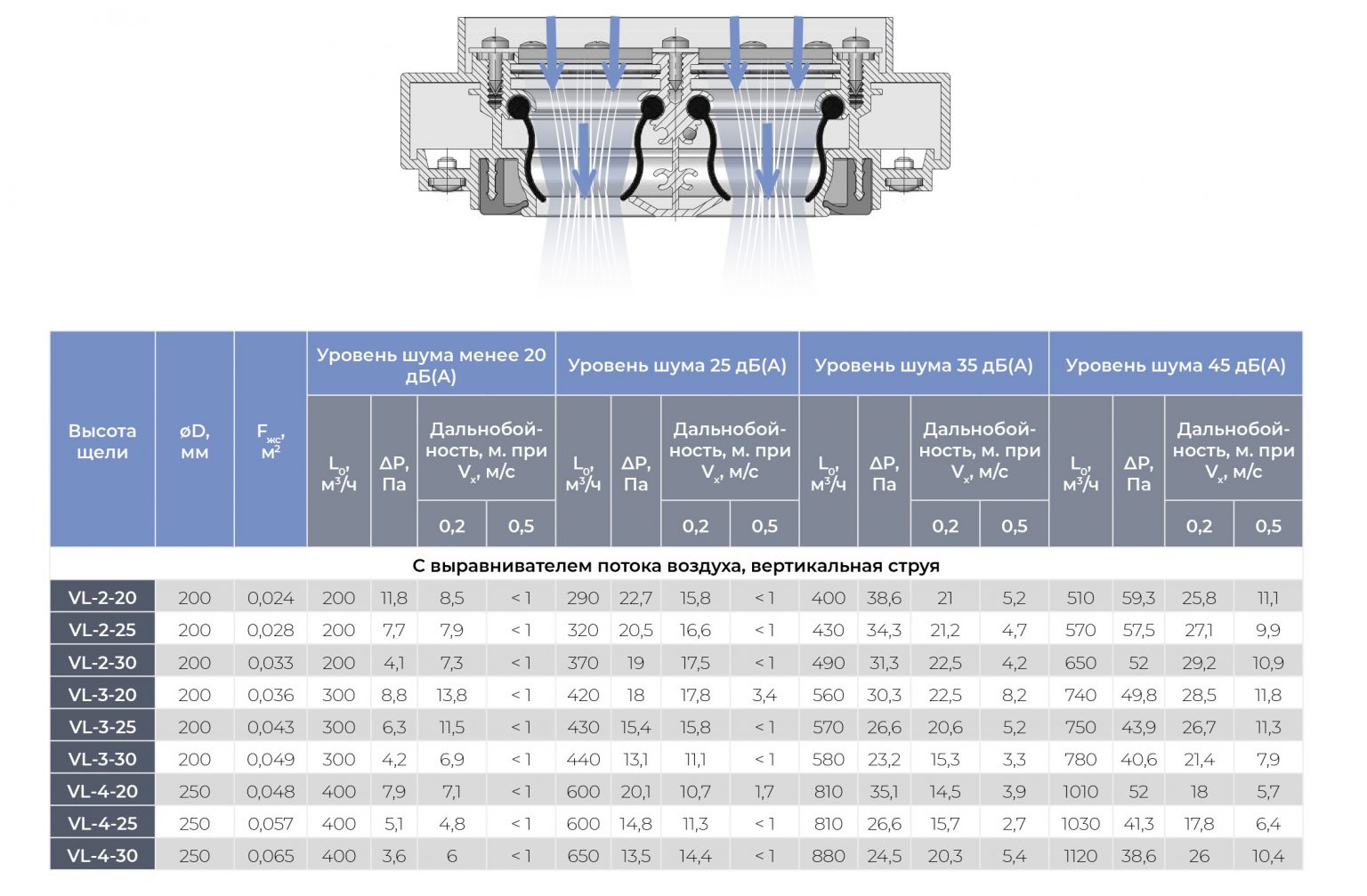

Таблицы быстрого подбора диффузора AR (2, 3, 4 щели, А=1000 мм), вертикальная струя

Максимальные показатели производительности диффузора с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума

Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха

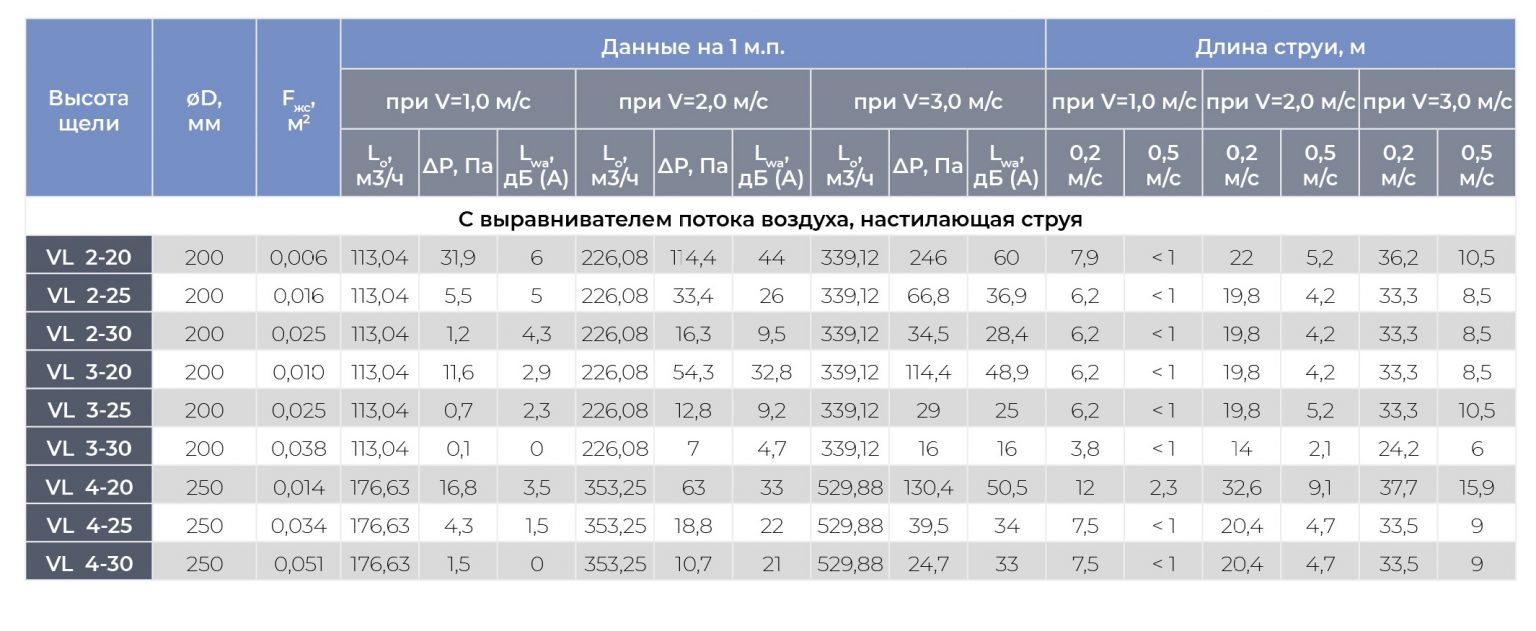

Таблицы быстрого подбора диффузора AR (2, 3, 4 щели, А=1000 мм), настилающая струя

Максимальные показатели производительности диффузора с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума

Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха

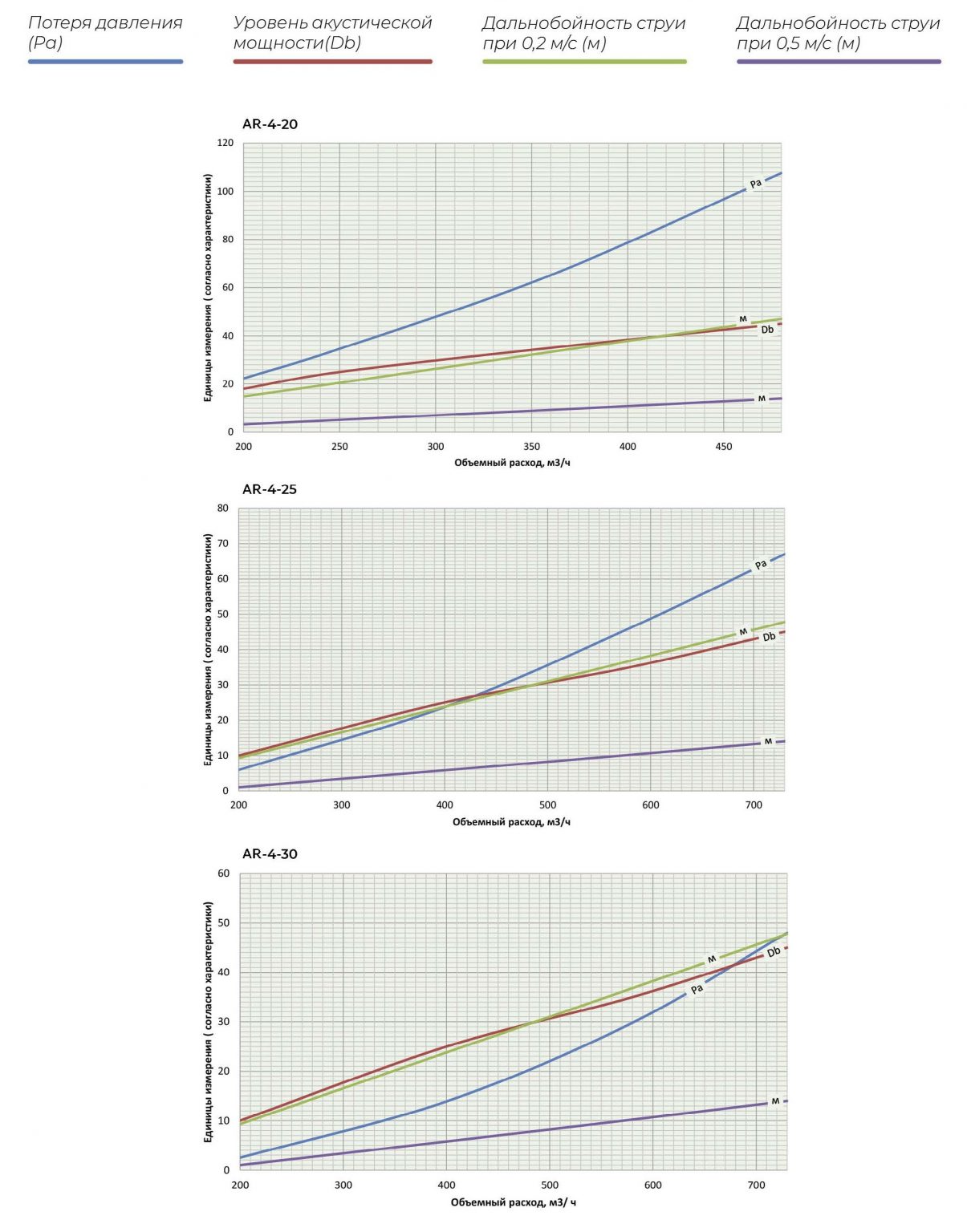

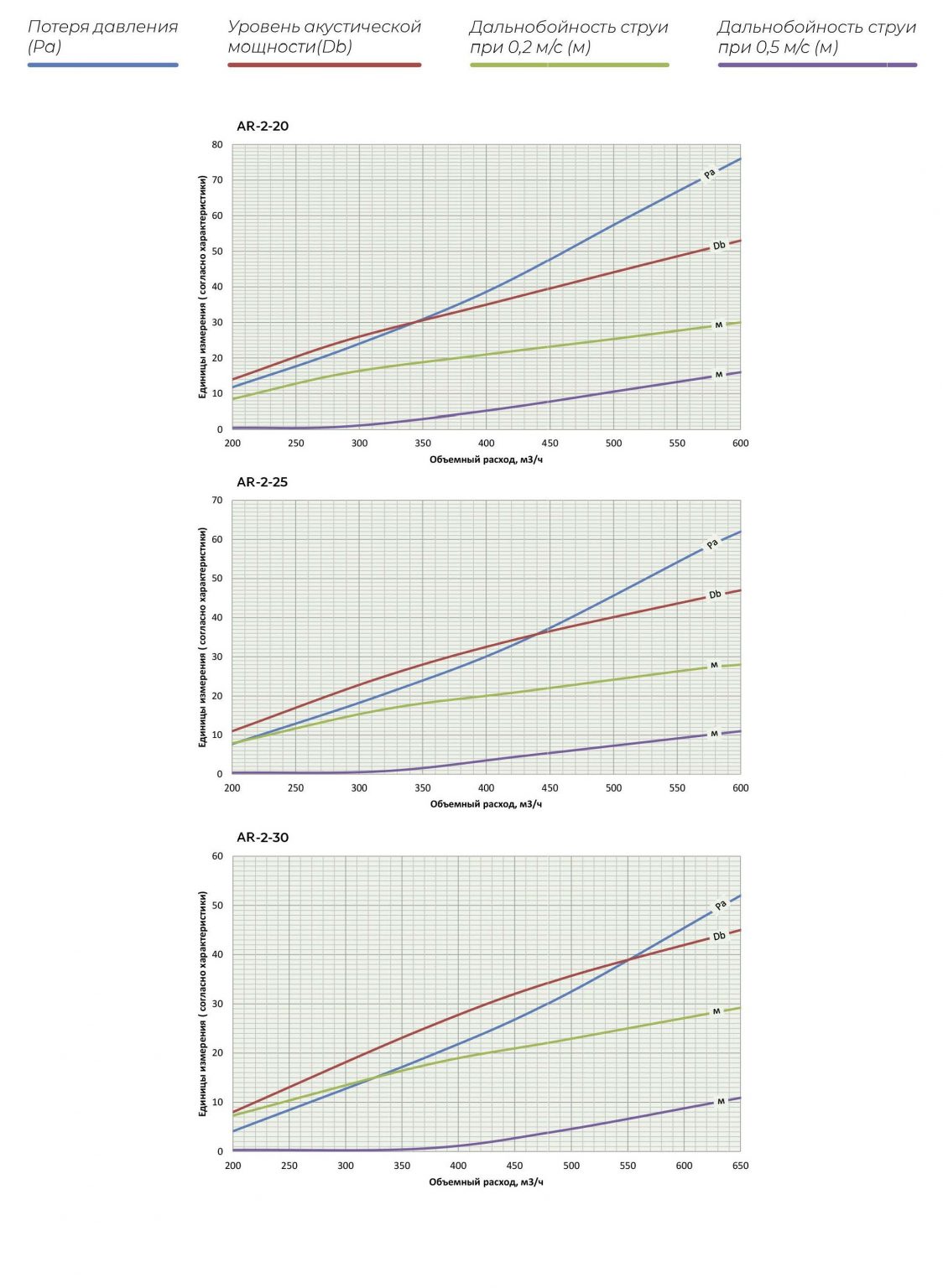

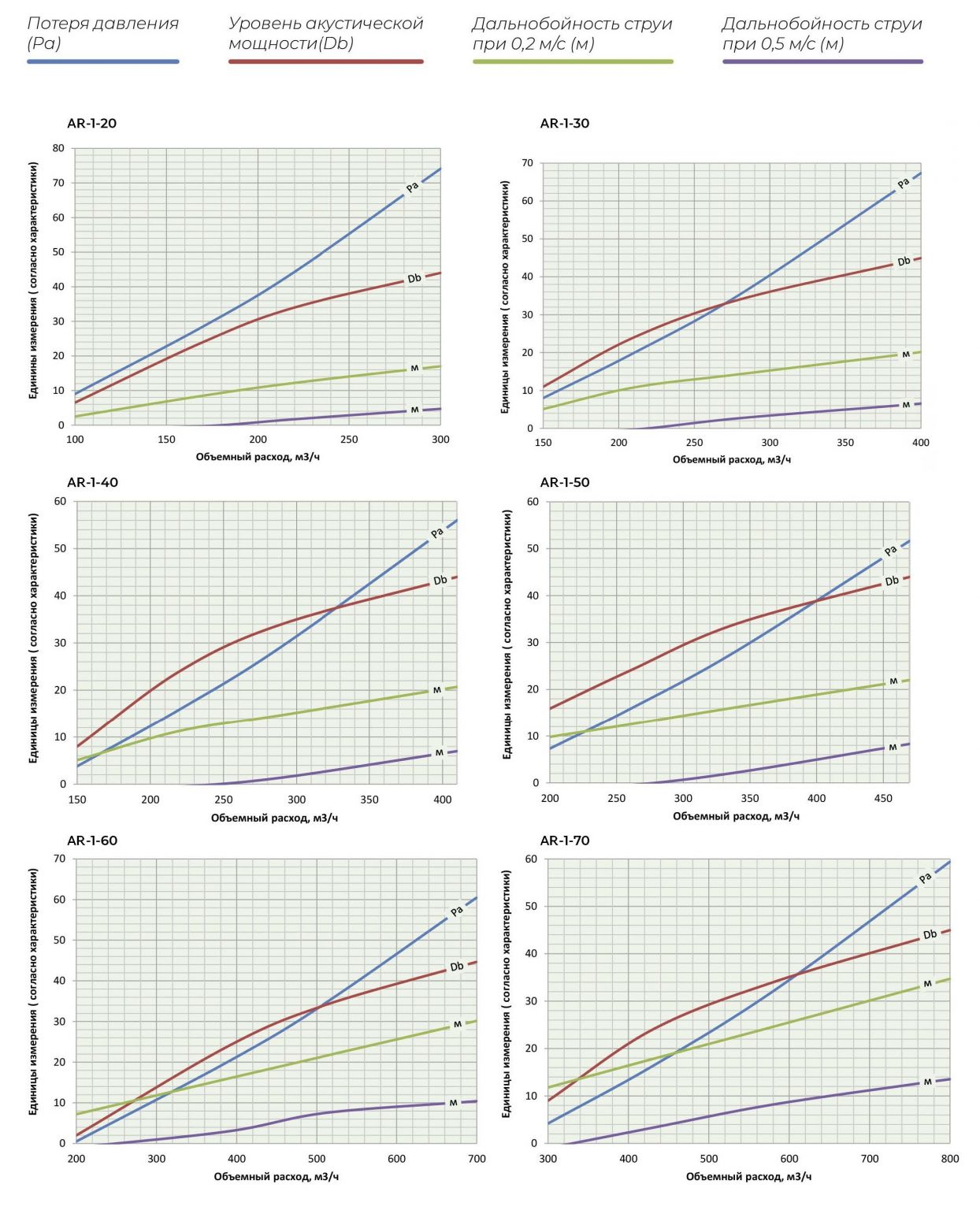

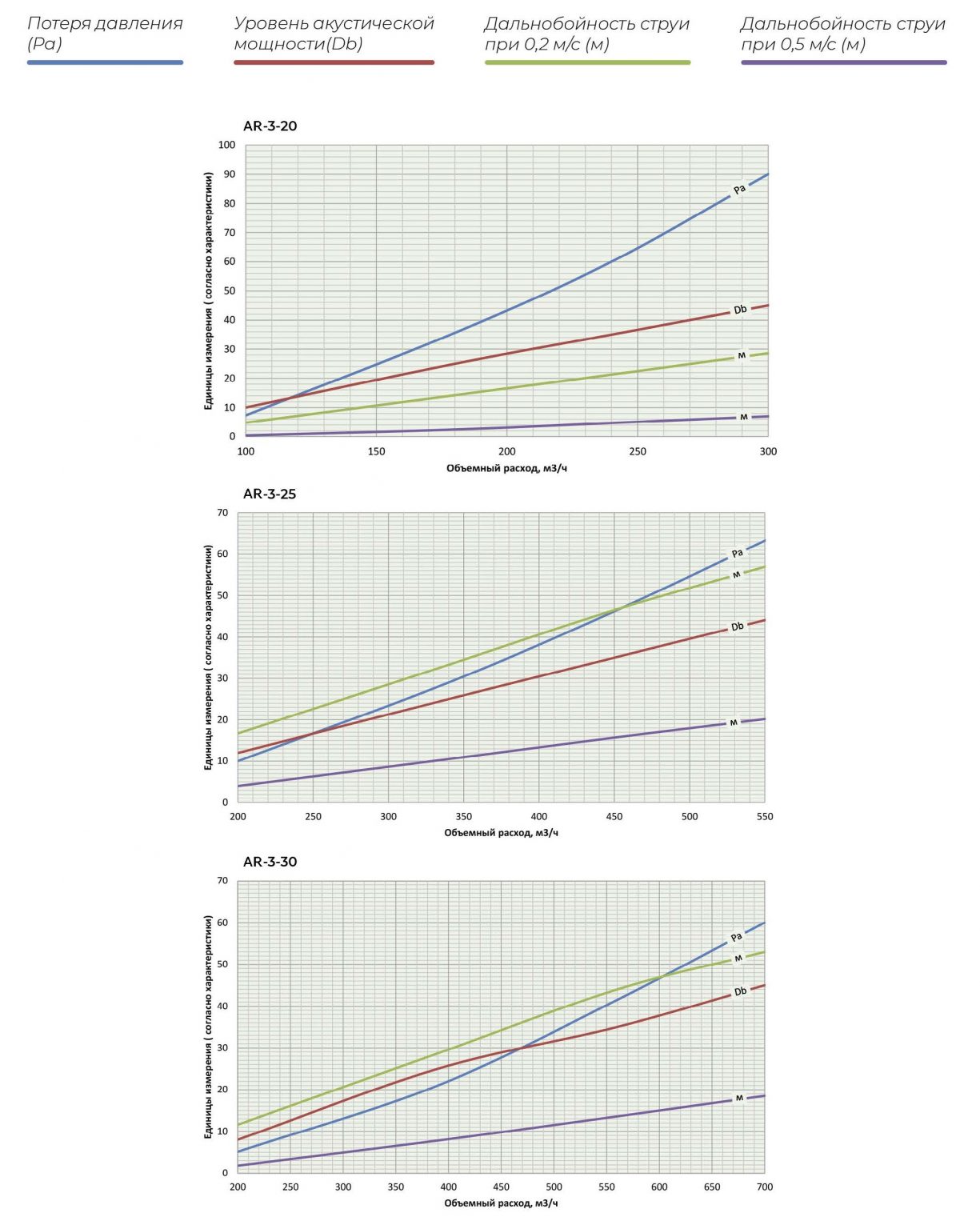

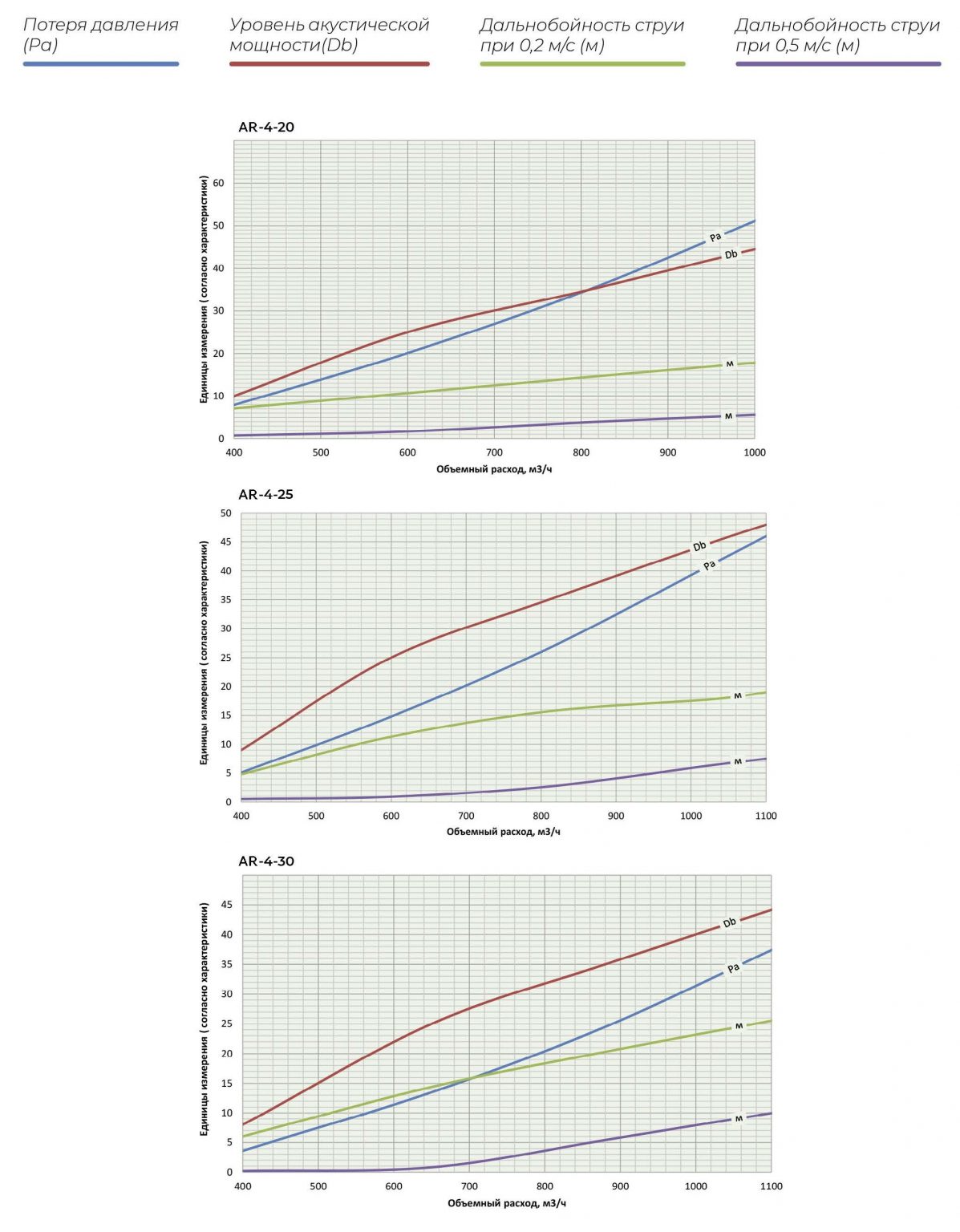

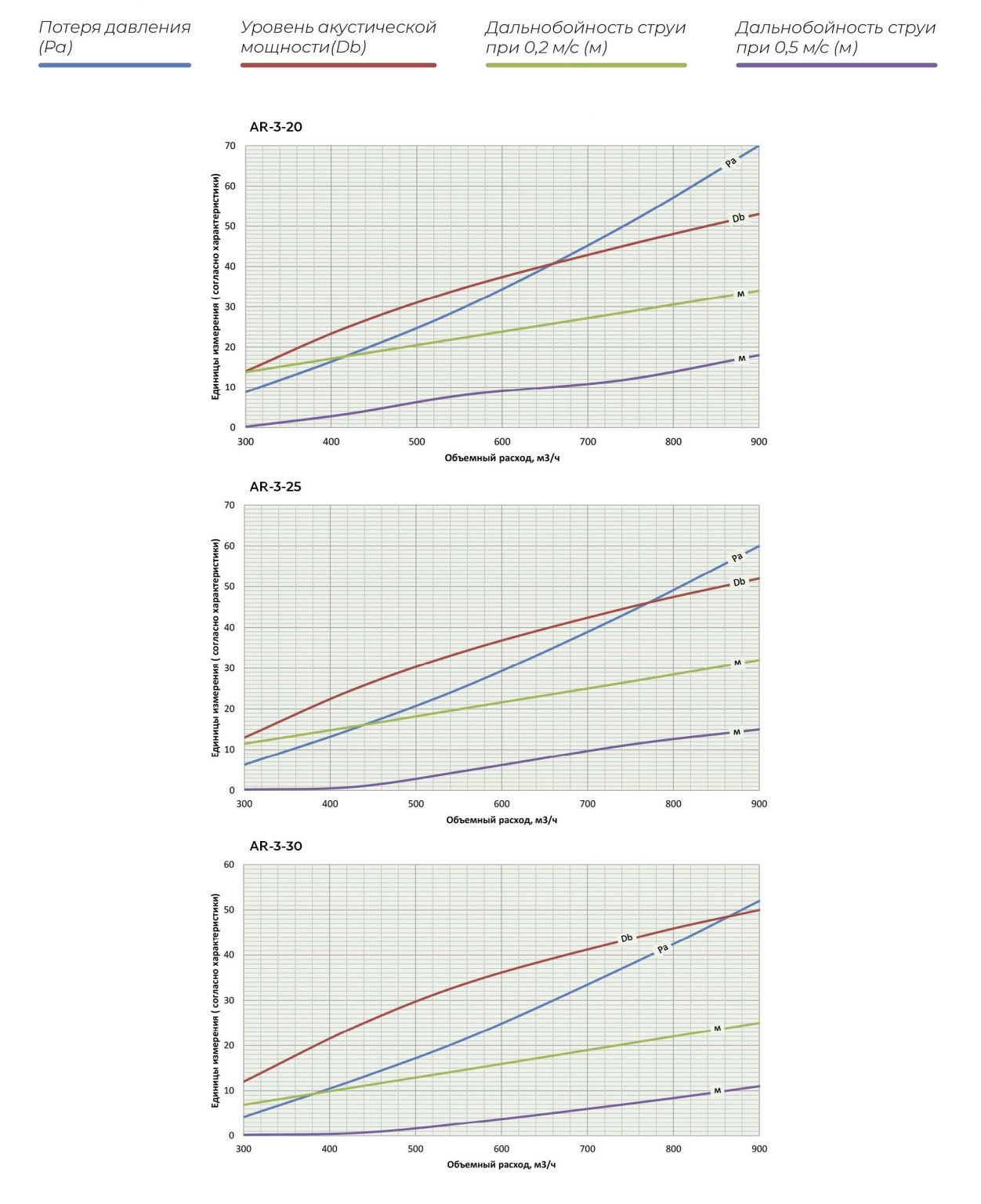

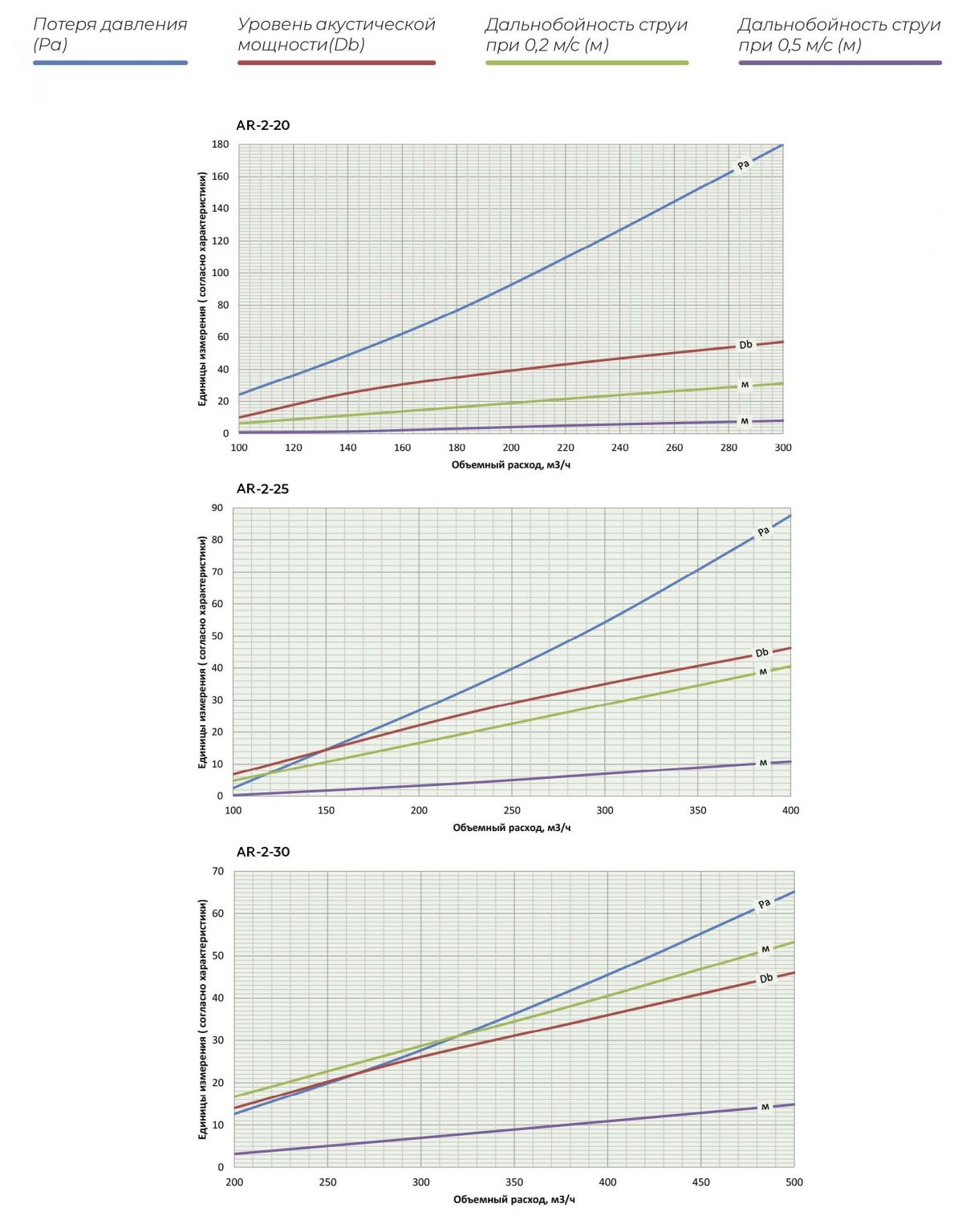

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя

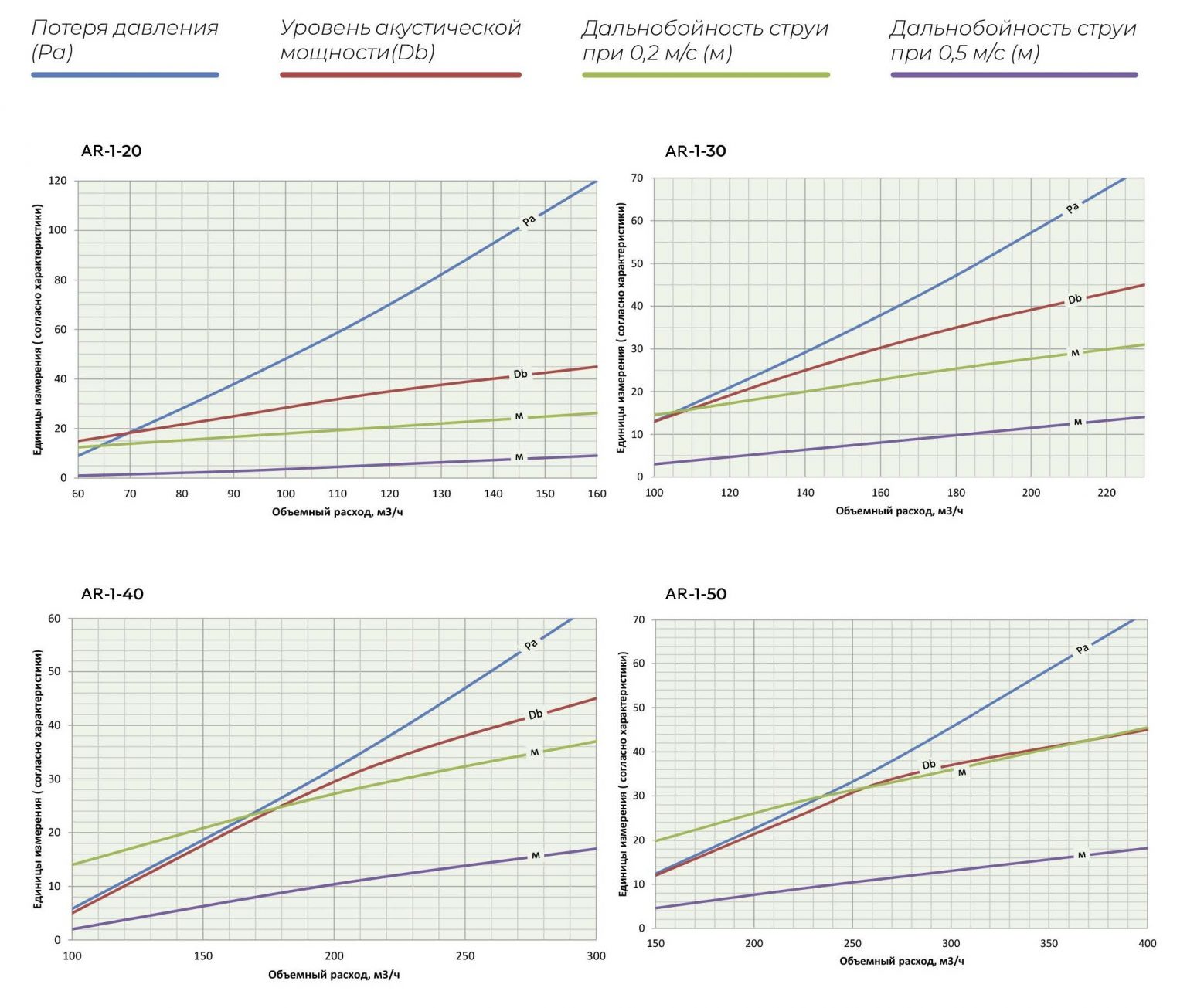

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя

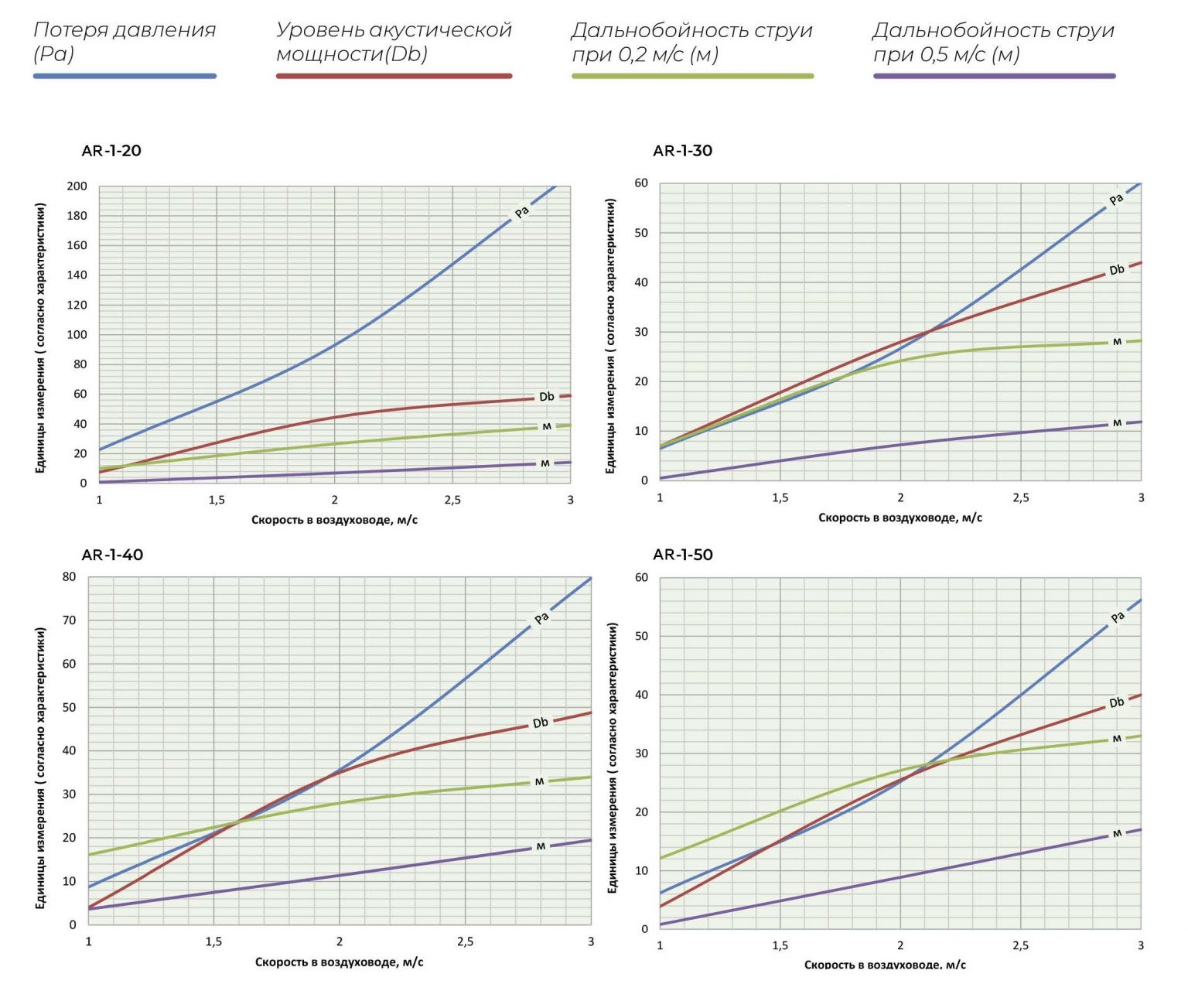

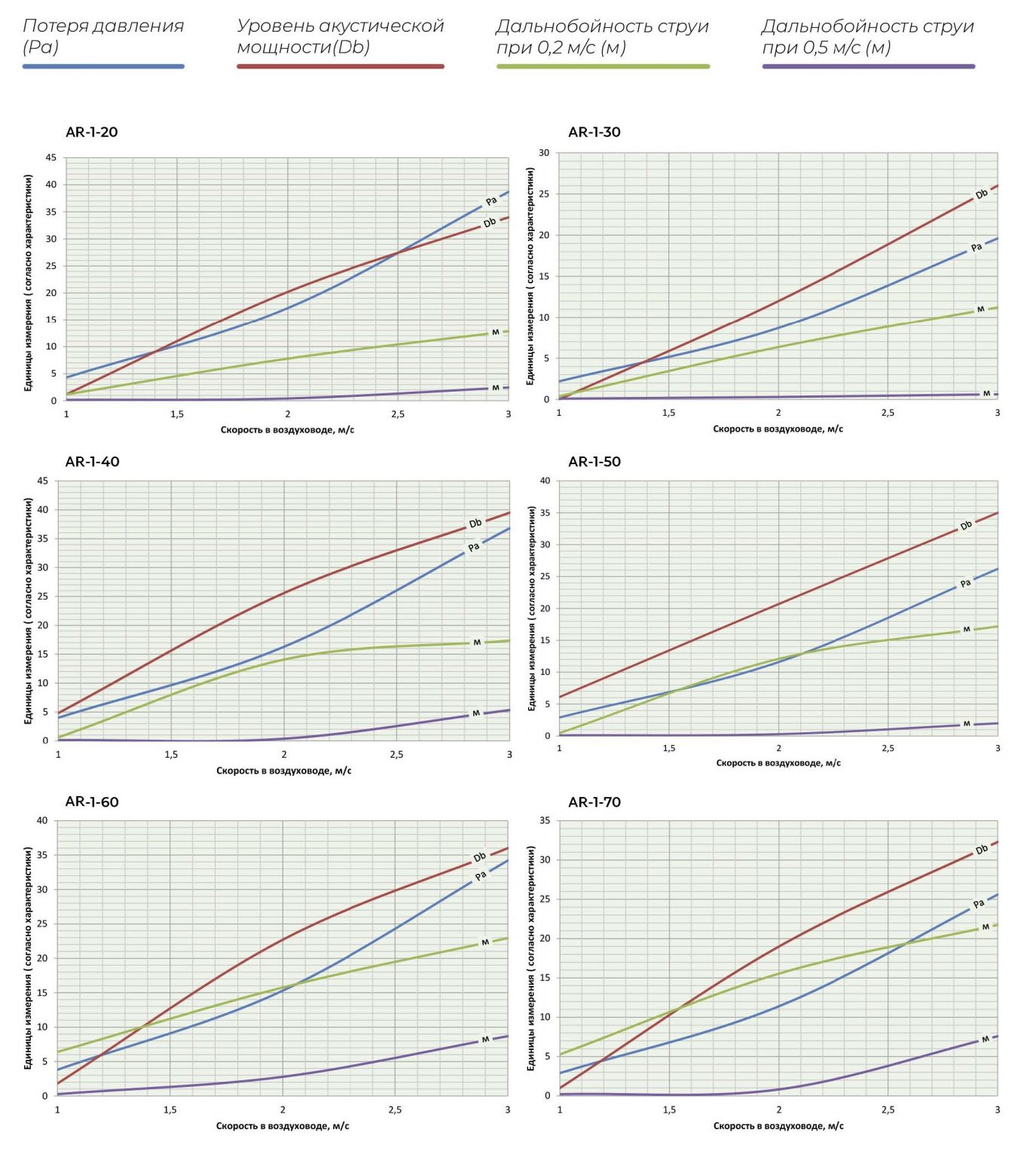

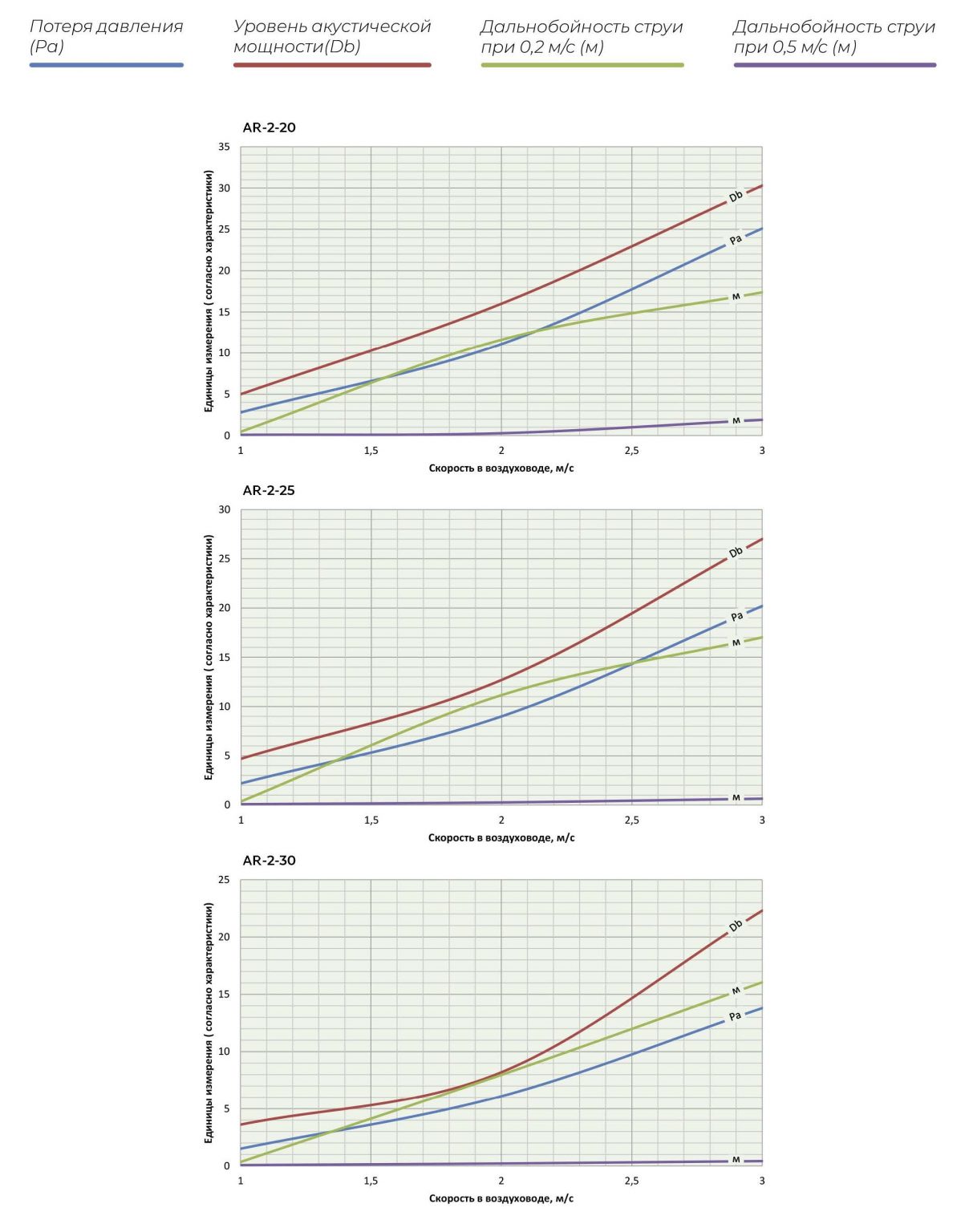

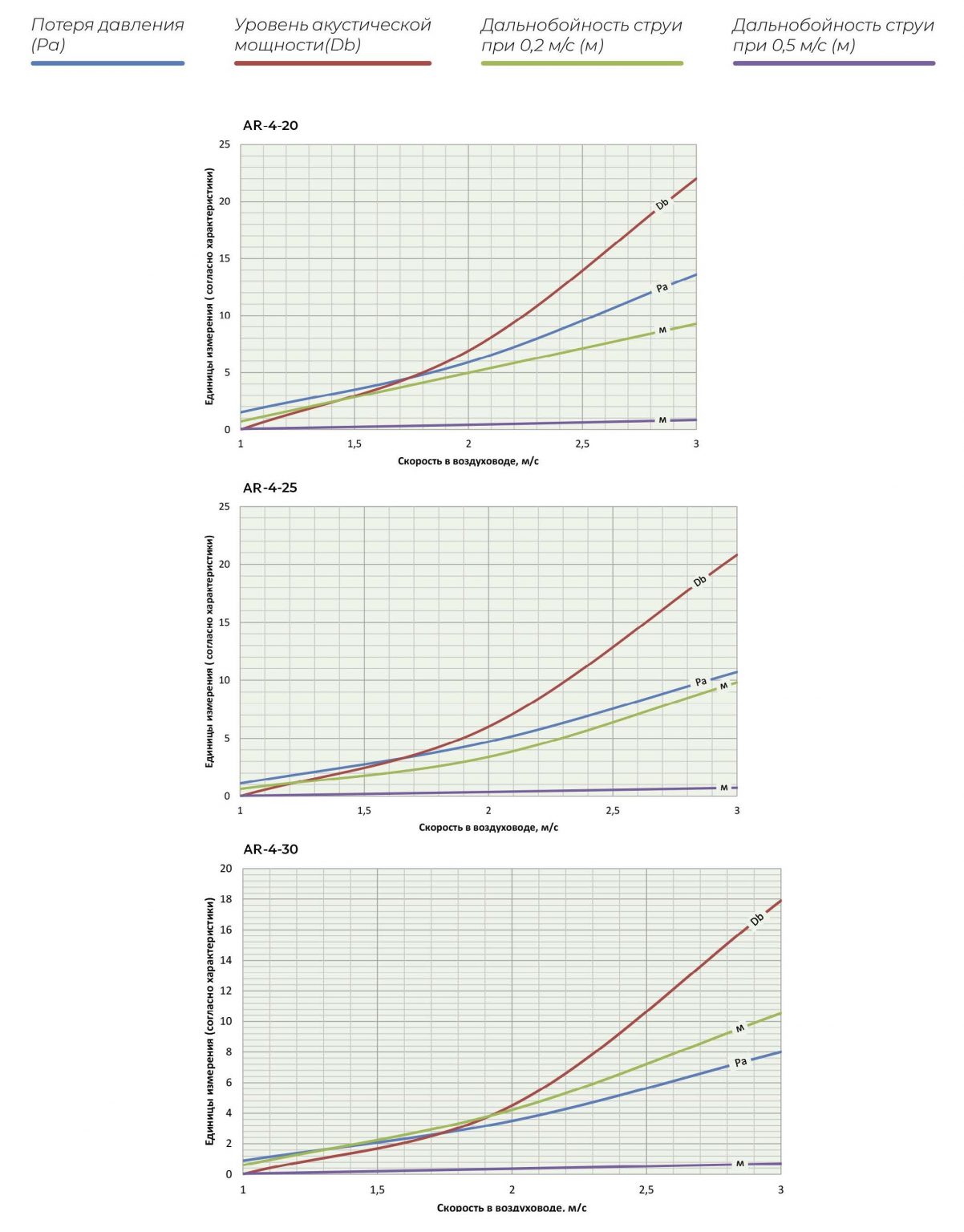

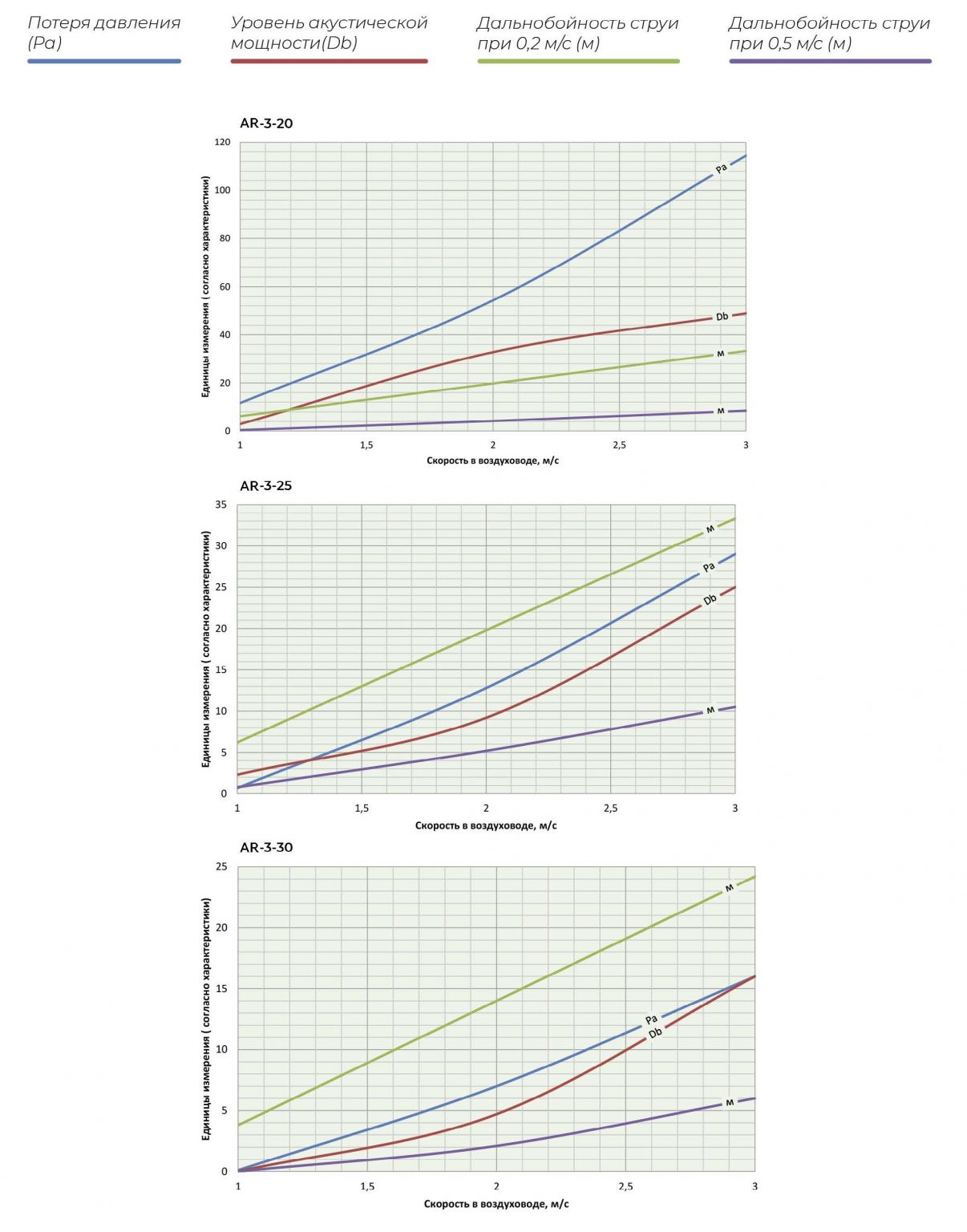

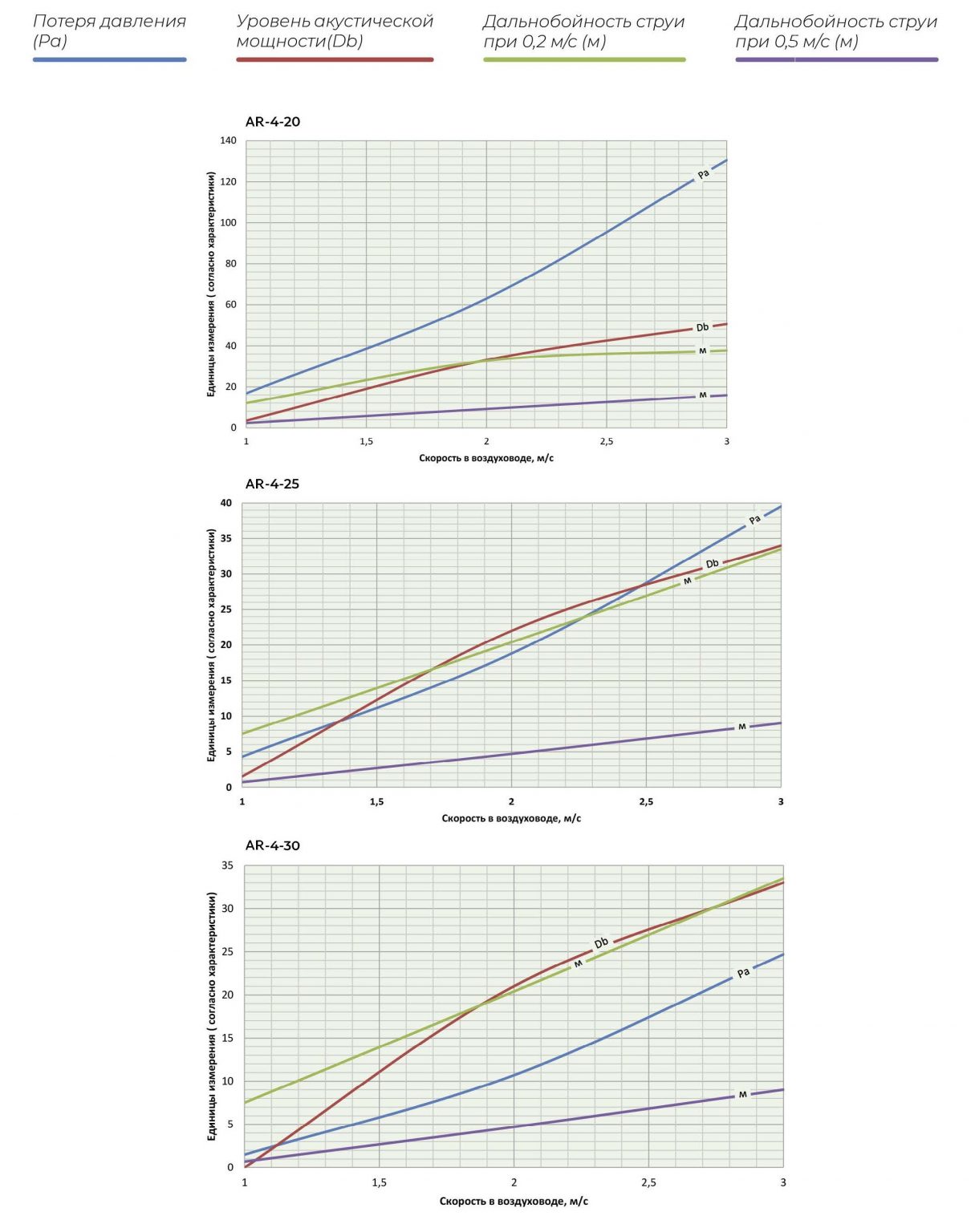

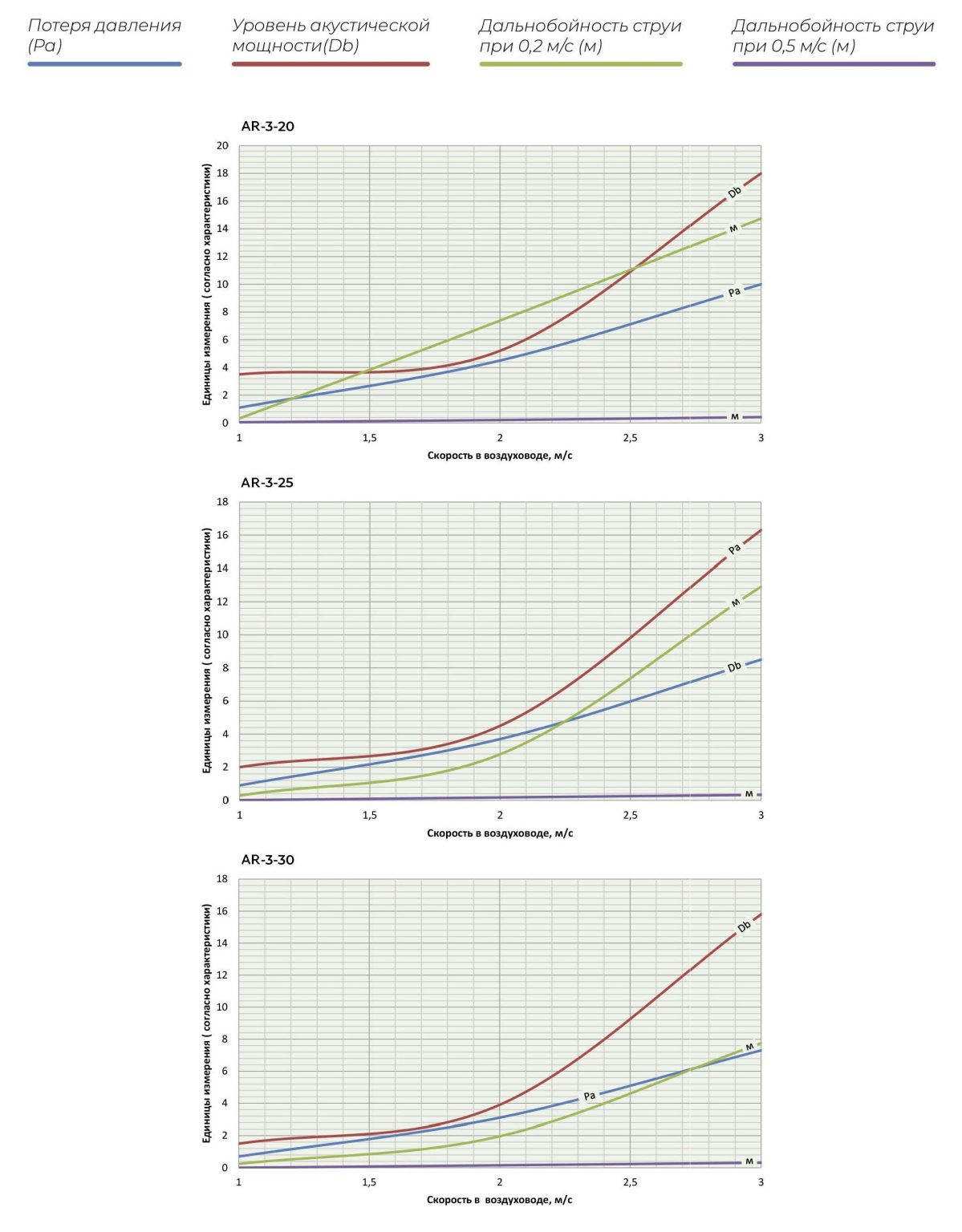

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

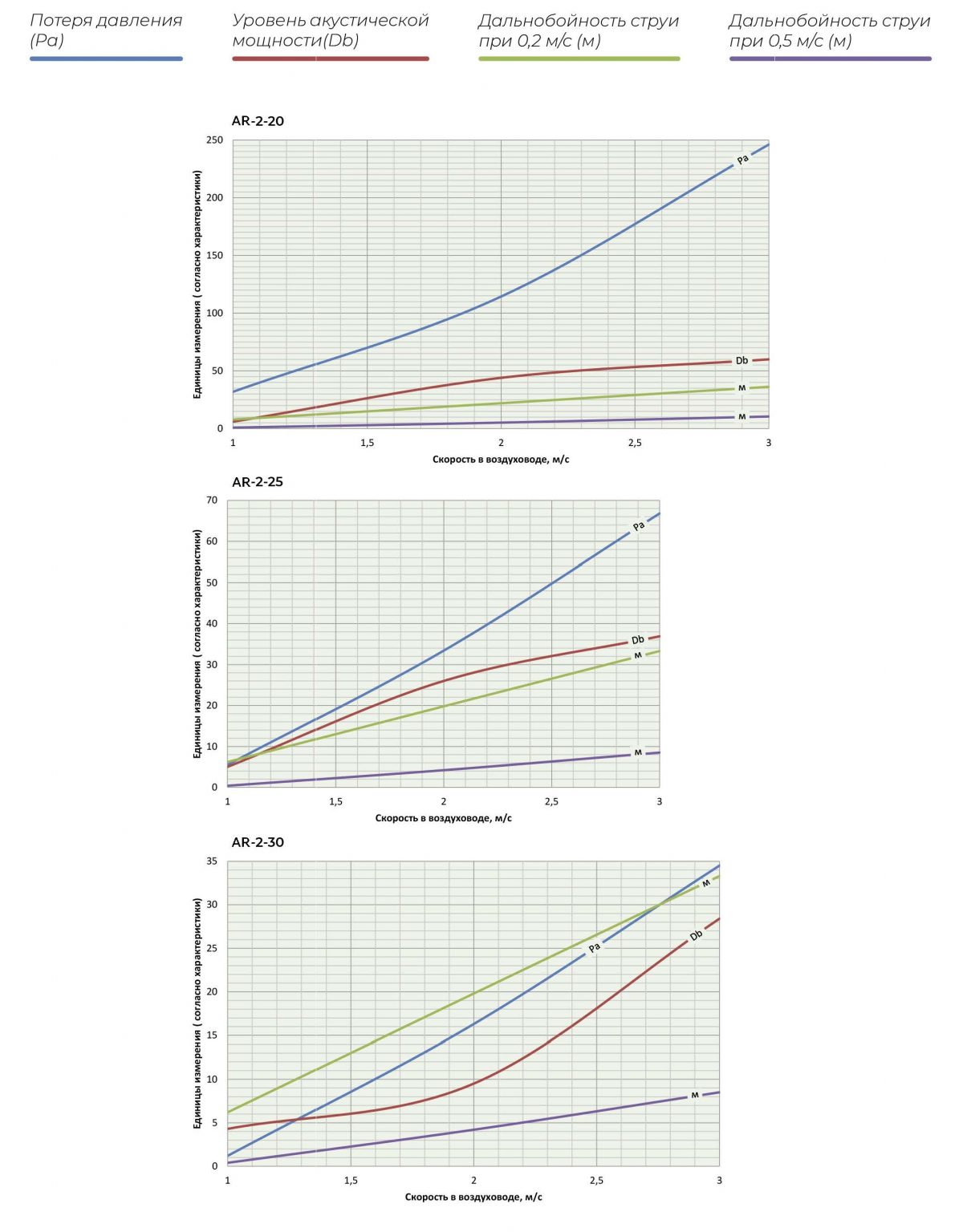

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя

Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а  являются результатом работ по усовершенствованию его конструкции или технологии производства.

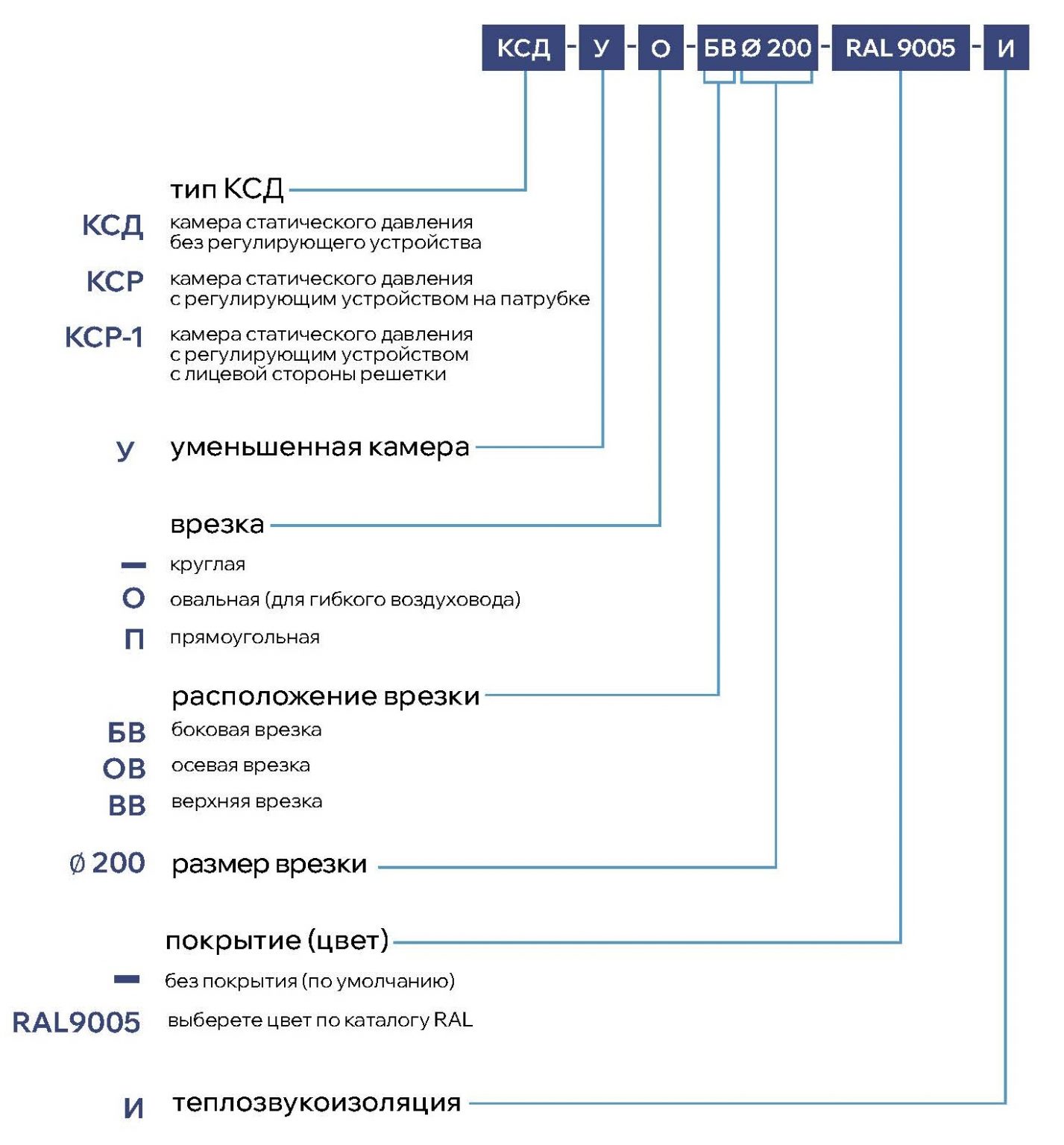

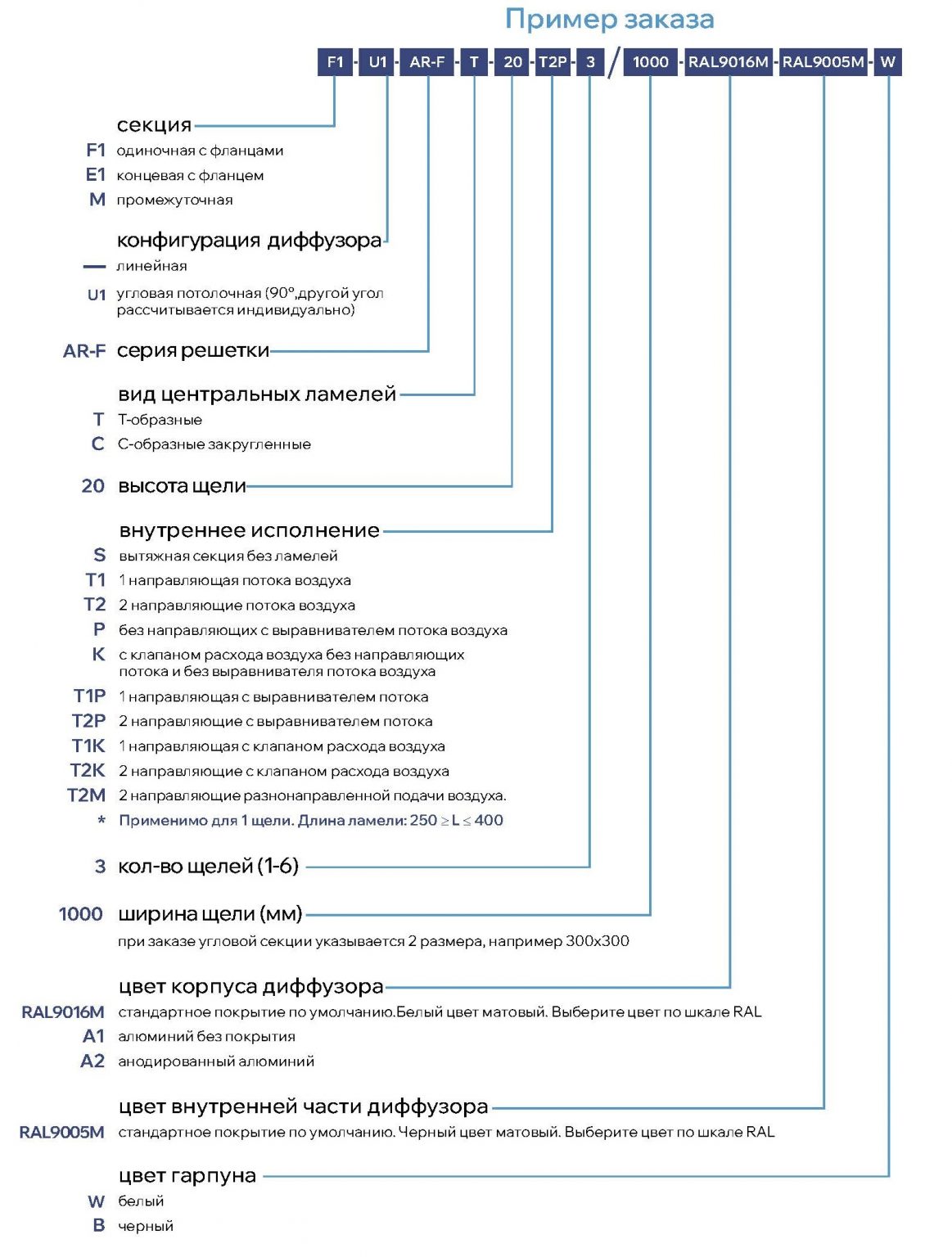

Пример заказа КСД к диффузору

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
