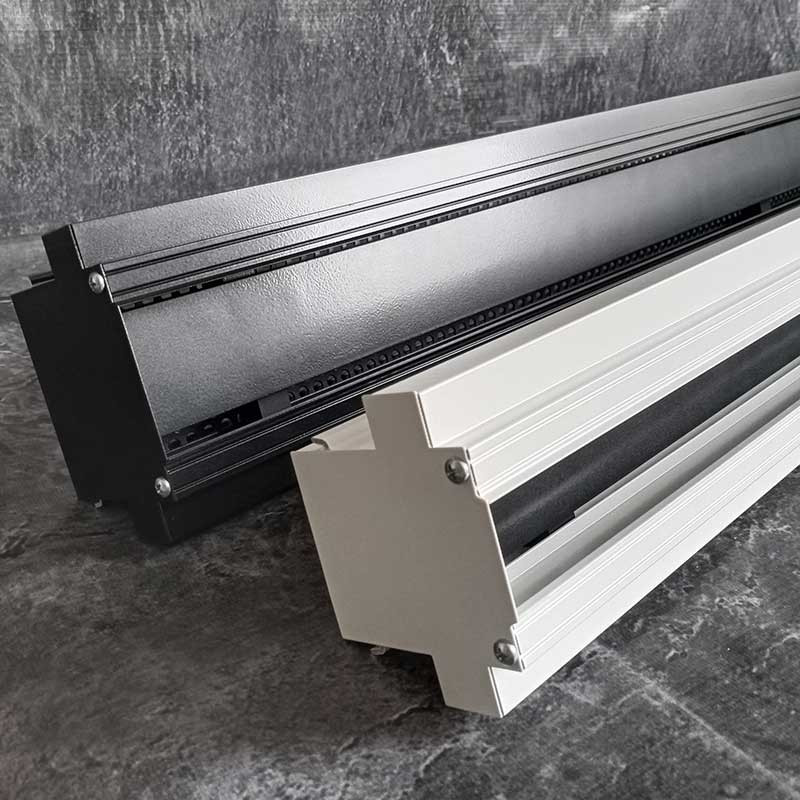

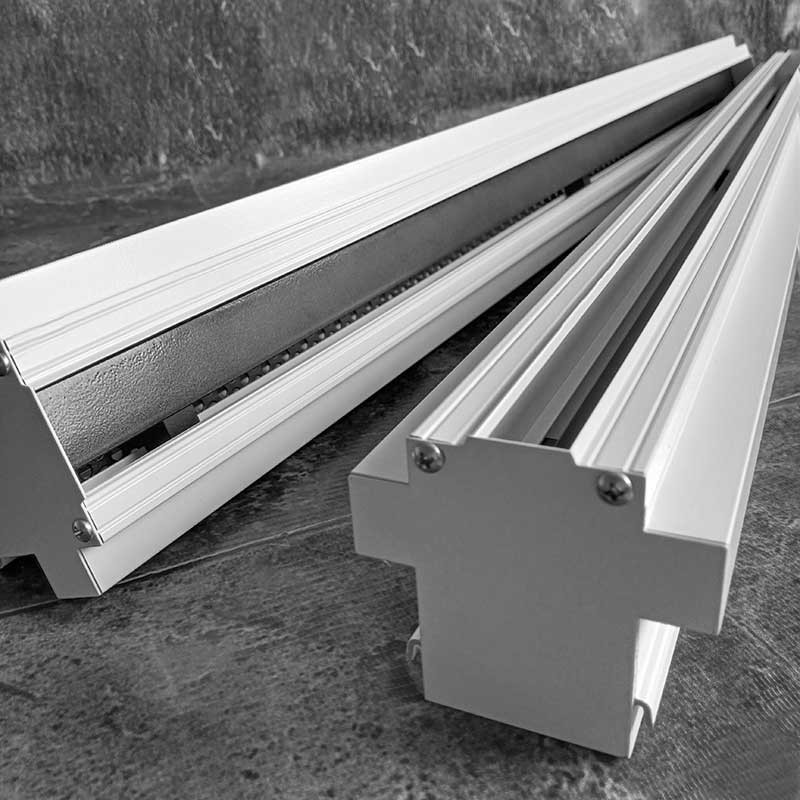

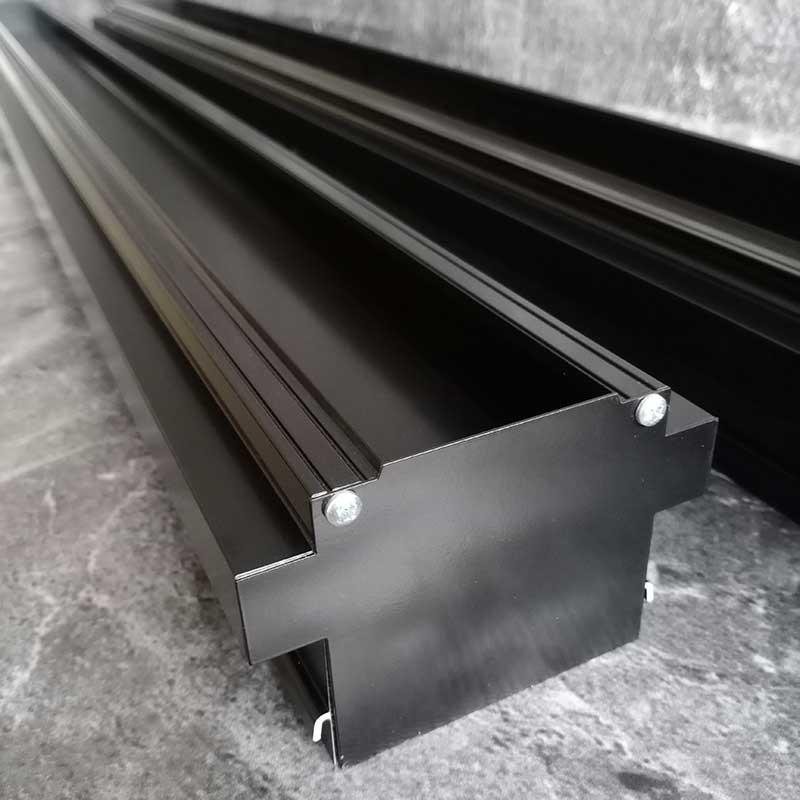

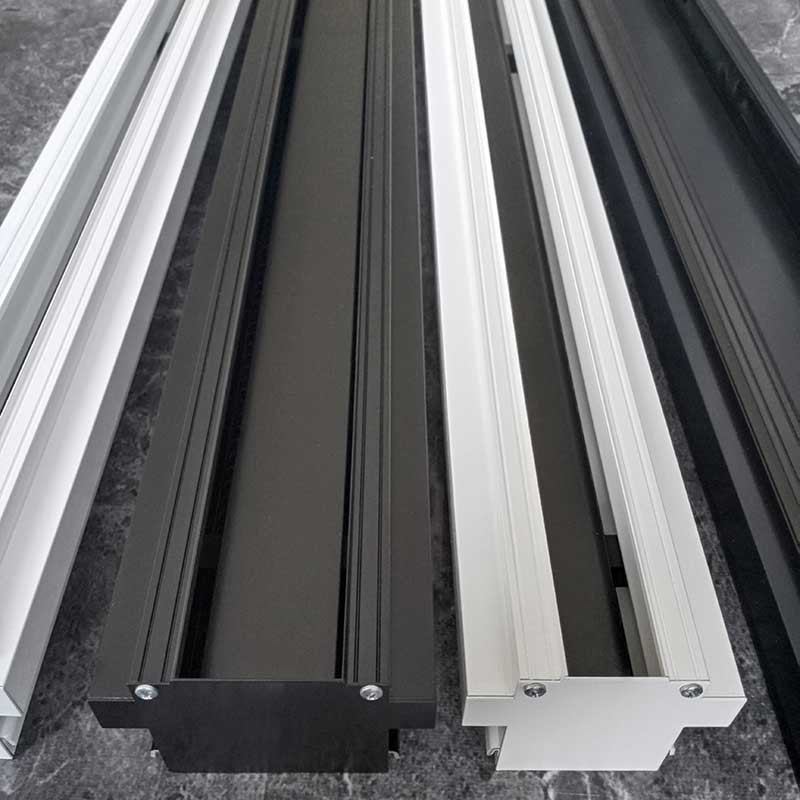

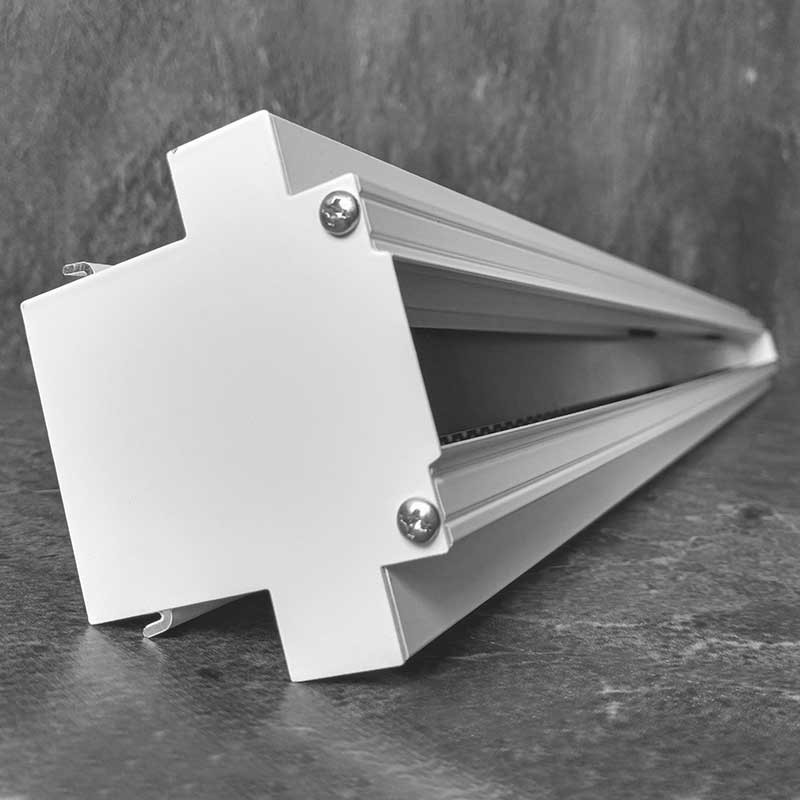

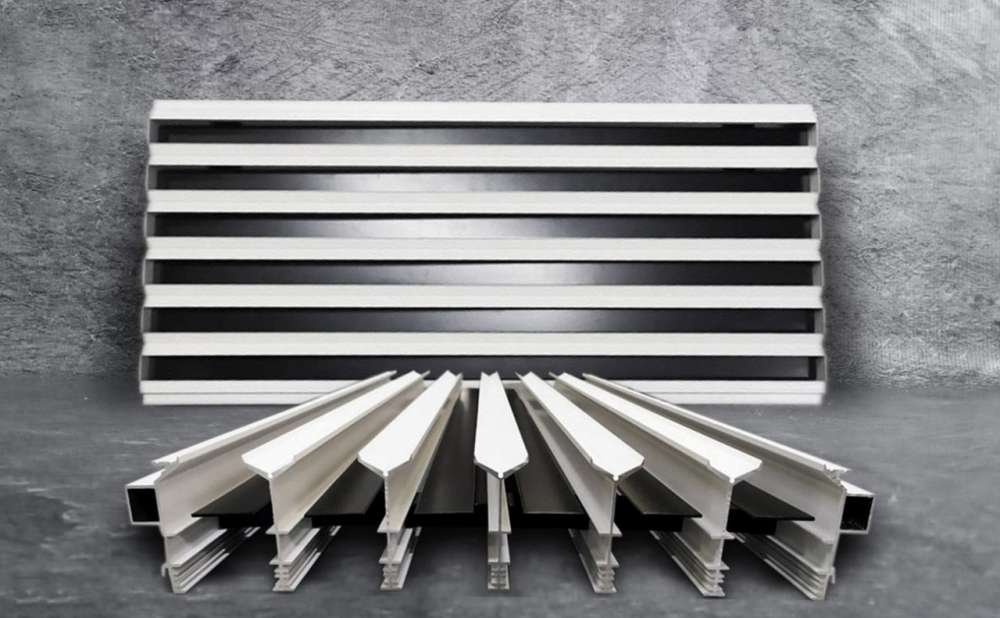

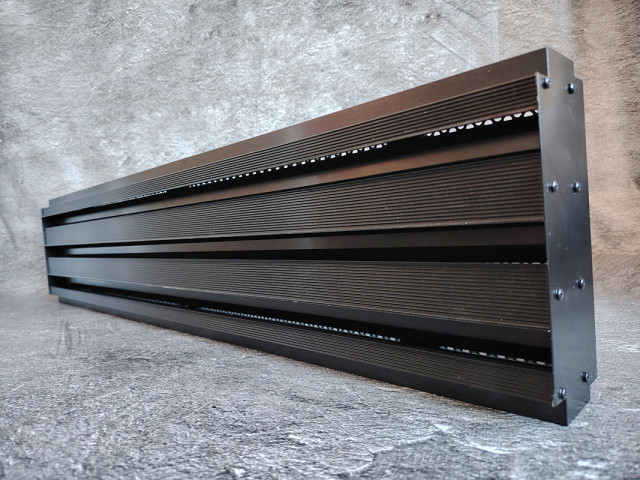

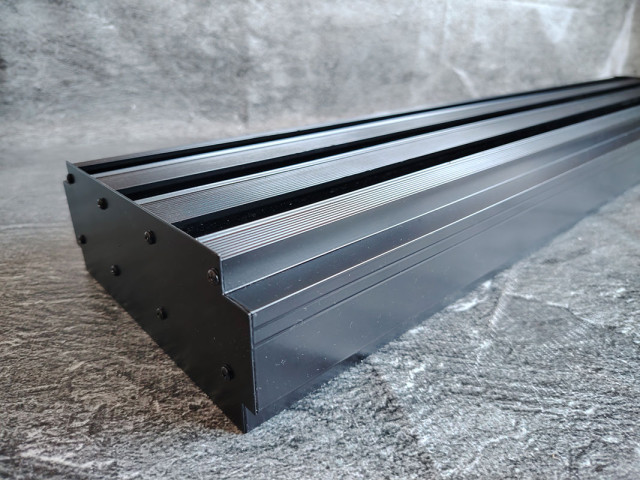

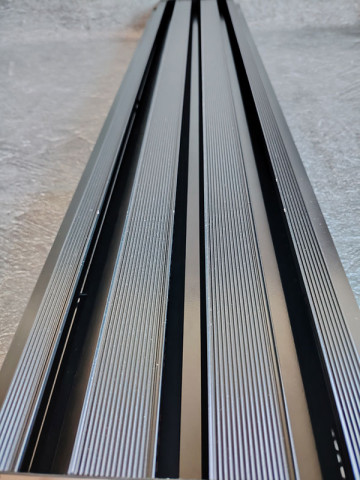

Линейные щелевые решетки скрытого монтажа ARPV

МАТЕРИАЛЫ:

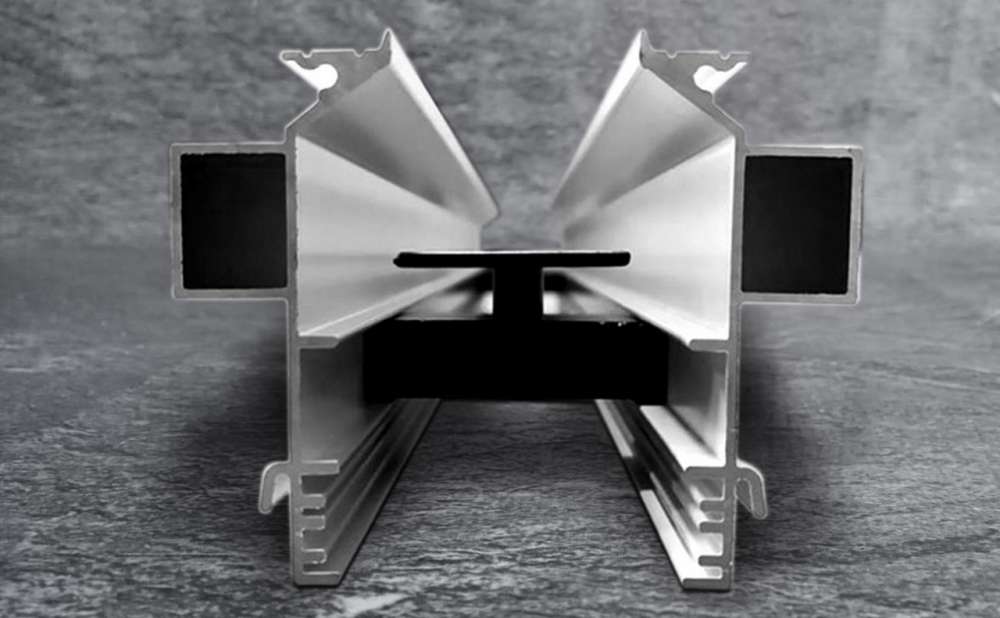

Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018

Покрытие: Полимерно-порошковое окрашивание

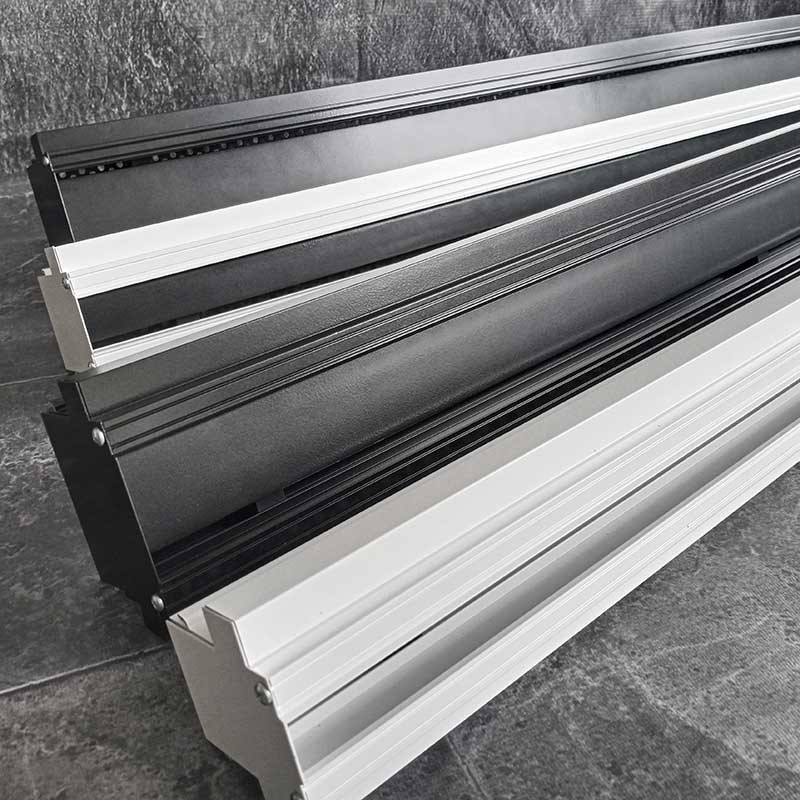

Цвет:         Лю6ои цвет по каталогу RAL Classic (рекомендуется черный RAL 9005)

КОНСТРУКЦИЯ

• Наличие монтажных консолей, которые о6еспечивают плотное прилегание решетки к гипсокартонной плите 6ез нео6ходимости в монтажной раме
• Дефлектор для регулирования воздушного потока от вертикального до горизонтального направления
• Скрытые центральные ламели под финишную отделку

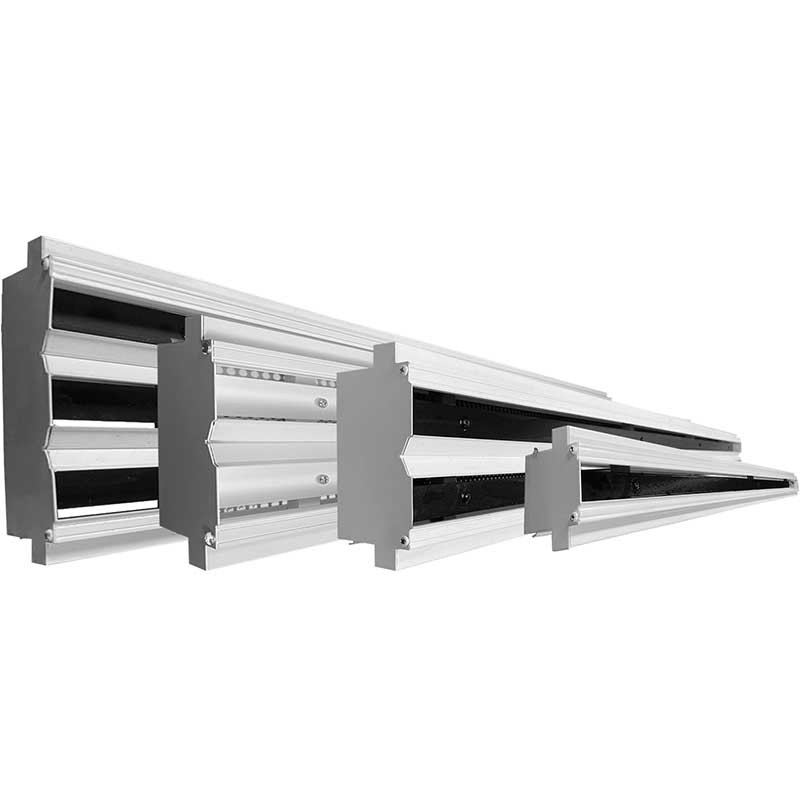

• Модульная с6орка позволяет создавать непрерывную линию
• по всему периметру помещения
• Лаконичные линии позволяют достичь эстетического совершенства

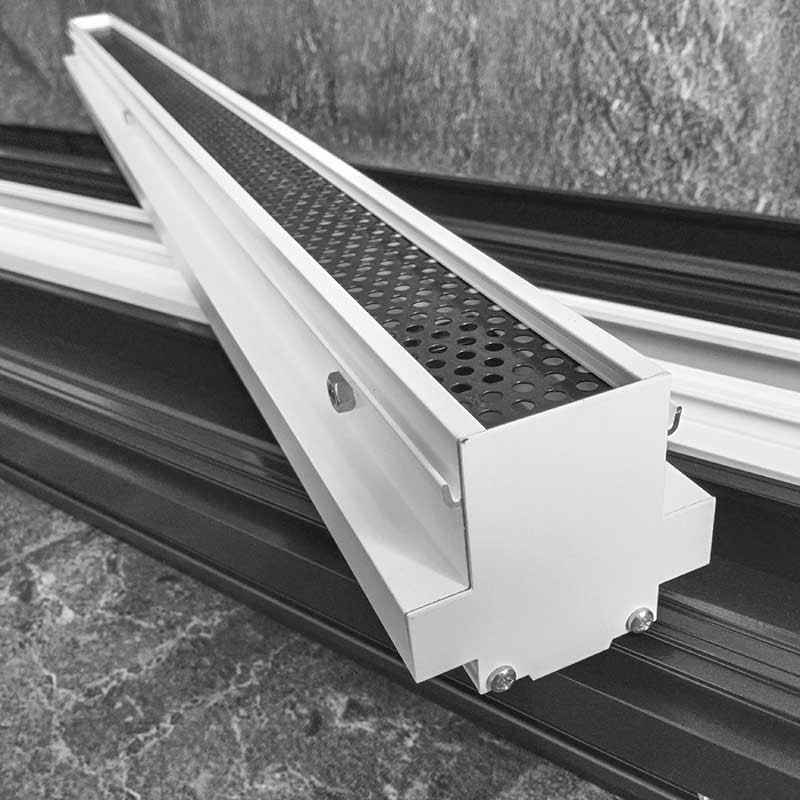

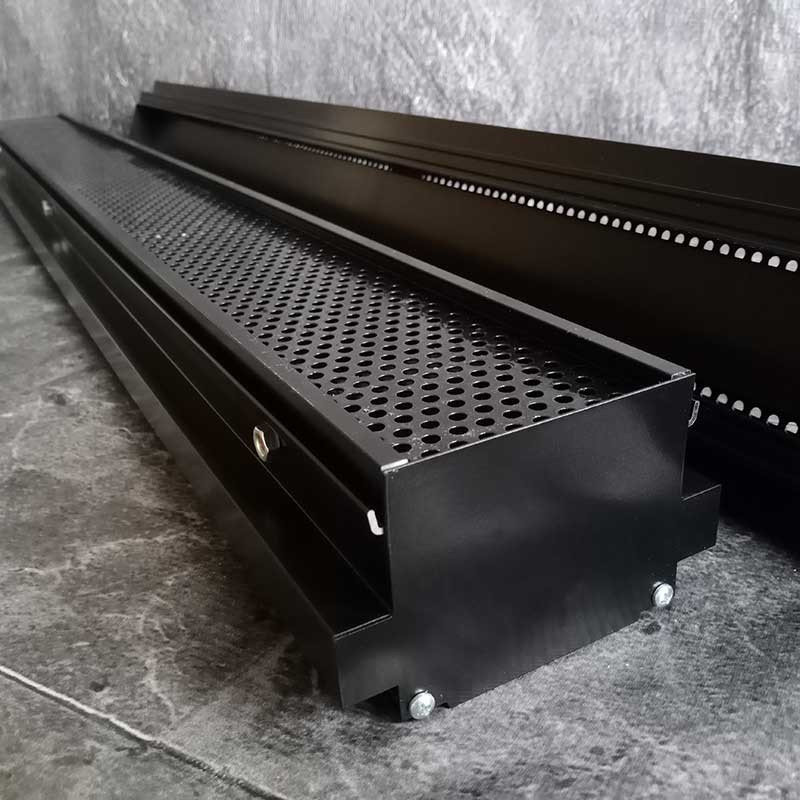

Выравниватель потока воздуха по запросу

Рекомендуемые максимальные размер диффузора 3000 мм, минимальный – 300 мм

КАМЕРА СТАТИЧЕСКОГО ДАВЛЕНИЯ

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

– Статическая камера изготавливается из цинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика

– По умолчанию все изделия поставляются в неокрашенном виде

ТИПЫ КСД:

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховодов, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

• КСД – стандартная камера с круглой врезкой
• КСД-У – уменьшенная камера с круглой врезкой
• КСД-У-О – уменьшенная камера с овальной врезкой
• КСД-У-П –  уменьшенная камера с прямоугольной врезкой

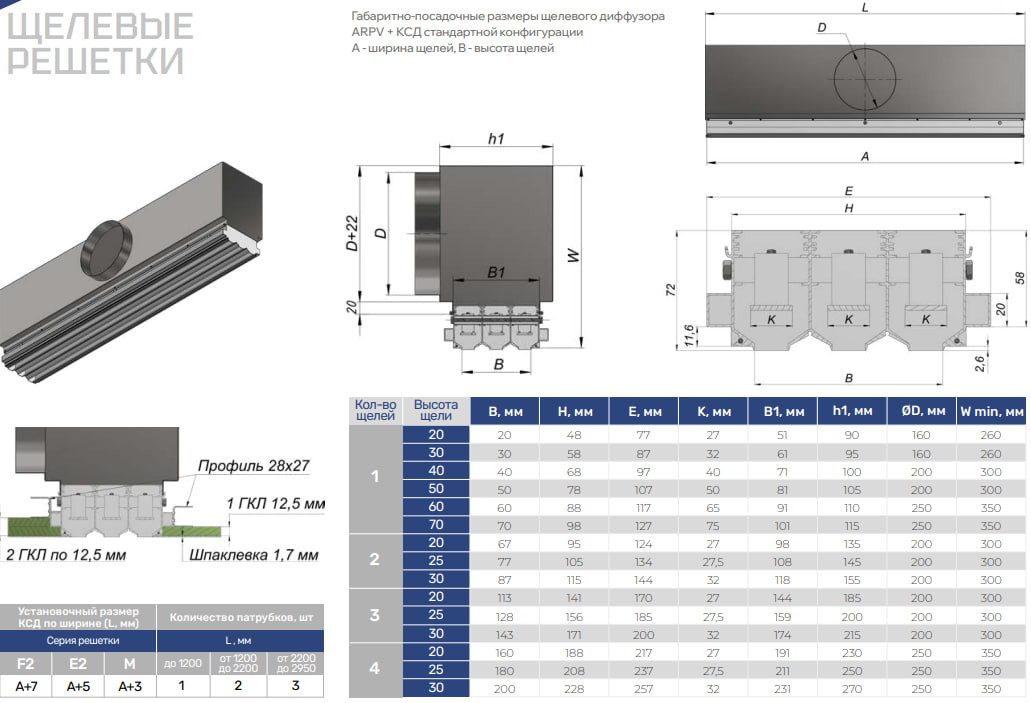

Габаритно-посадочные размеры щелевого диффузора ARPV + КСД стандартной конфигурации  A – ширина щелей, B – высота щелей

Габаритно-посадочные размеры щелевого диффузора ARPV + уменьшенная КСД-Y с круглой врезкой A – ширина щелей, B – высота щелей

Габаритно-посадочные размеры щелевого диффузора ARPV + уменьшенная КСД-Y-O с овальной врезкой A – ширина щелей, B – высота щелей

Габаритно-посадочные размеры щелевого диффузора ARPV + уменьшенная КСД-Y-П с прямоугольной врезкой A – ширина щелей, B – высота щелей

Габаритно-посадочные размеры щелевого диффузора ARPV по длине щели (А, мм)

КОНФИГУРАЦИЯ ДИФФУЗОРА

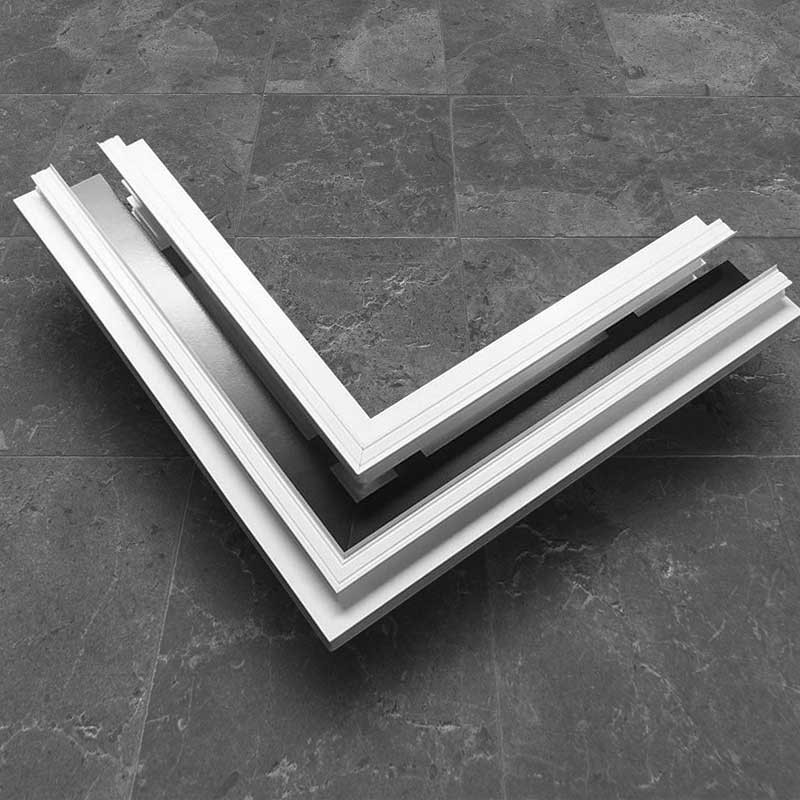

По требованию заказчика возможно изготовить диффузоры радиусной формы или угловые для модульной сборки непрерывной линии по всему периметру.

При установке системы вентиляции в радиусные стены, ниши, арочные своды требуются диффузоры и адаптеры аналогичной изогнутой формы заданного радиуса.

 МОНТАЖ

Диффузоры PV предназначены для скрытой интеграции в подсистему из металлического каркаса и гипсокартона (ГКЛ) толщиной 12.5 мм и устанавливаются вместе с камерой статического давления на этапе черновой отделки.

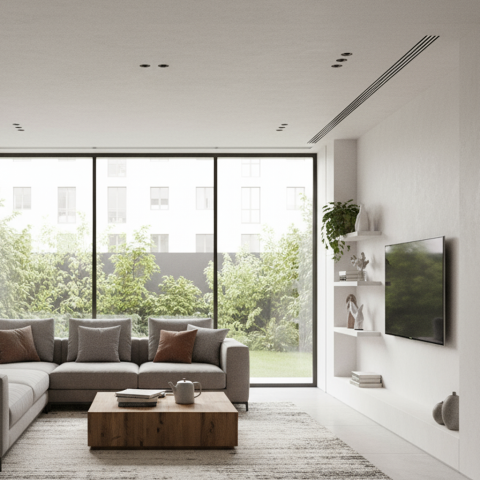

Диффузор крепится к горловине КСД с помощью винтового соединения или заклепок. После монтажа и финишной отделки остаются видимыми только щели.

По завершению из щелей диффузора удаляются защитные вкладыши из поролона, предотвращающие попадание пыли во время проведения монтажных работ.

В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины – коннекторы (входят в комплект поставки модульных секций).

1. Установка КСД. До монтажа подвесных потолков установить на потолке камеру статического давления с решеткой. Для этого в потолке вбиваются анкера и вкручиваются шпильки.

2. Монтаж потолочного профиля. К решетке монтируется потолочный профиль и монтируется ГКЛ.

3. Установка ГКЛ. К потолочному профилю устанавливается гипсокартон. Предусмотрен монтаж с одним и двумя слоями ГКЛ по 12,5 мм.

4. Финишная отделка: шпаклевка и покраска. Под шпаклевку предусмотрена полка 2 мм.

Максимальные показатели производительности щелевого диффузора ARPV с КСД в зависимости от генерируемого шума, 1 щель, длина A=1OOO.

Максимальные показатели производительности щелевого диффузора ARPV с КСД в зависимости от генерируемого шума, 2, 5, 4 щели 6ез выравнивателя потока воздуха, длина A=1OOO мм

Максимальные показатели производительности щелевого диффузора ARPV с КСД в зависимости от генерируемого шума, 2, 5, 4 щели 6ез выравнивателя потока воздуха, длина A=1OOO мм

ПРИМЕР ЗАКАЗА

ПРИМЕР ЗАКАЗА КСД К ДИФФУЗОРУ

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются.

По требованию возможно изготовление КСД по чертежам заказчика.
