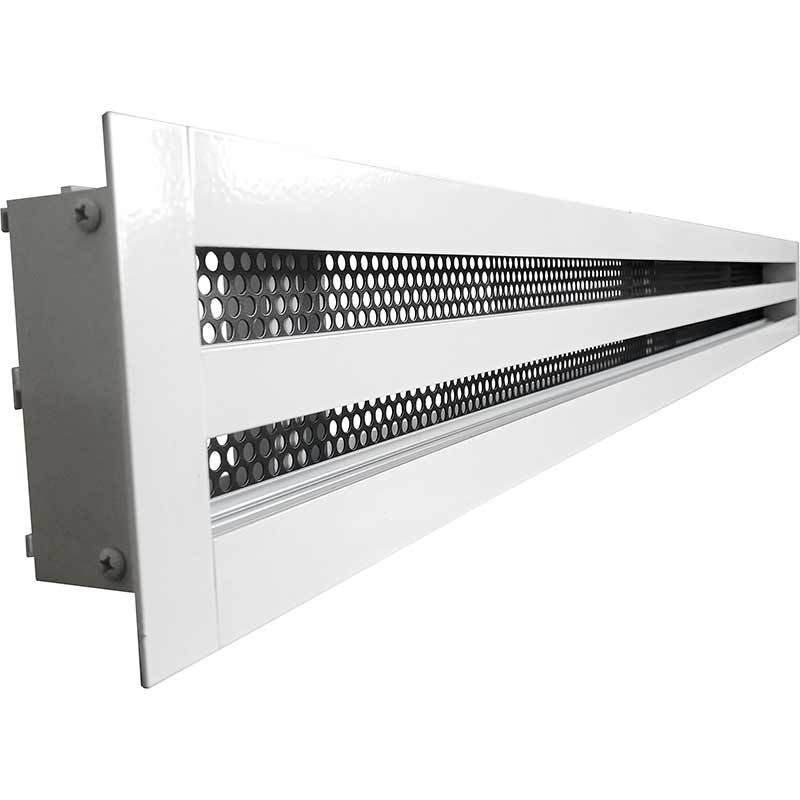

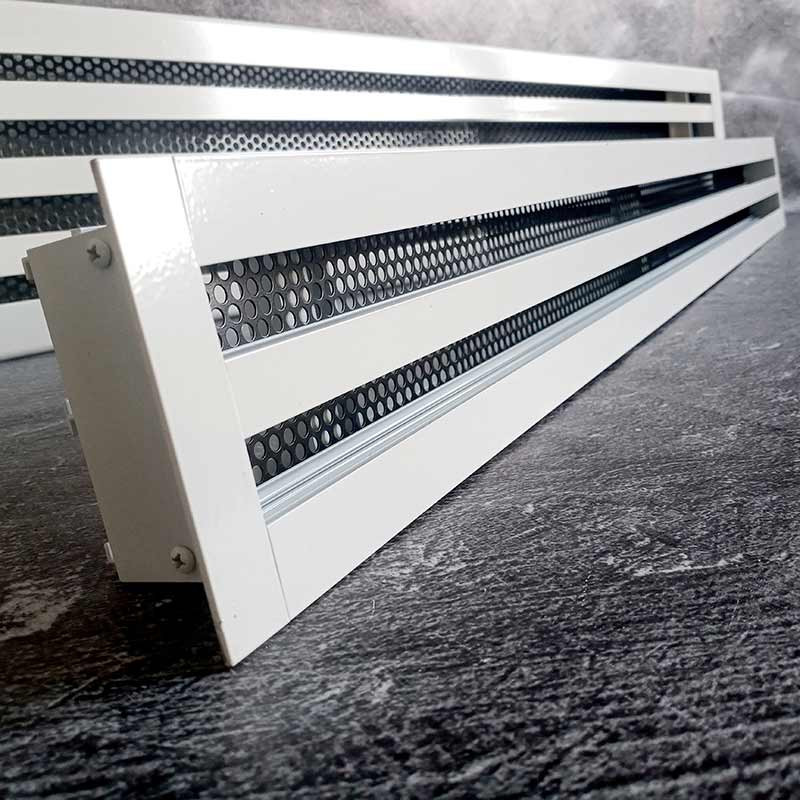

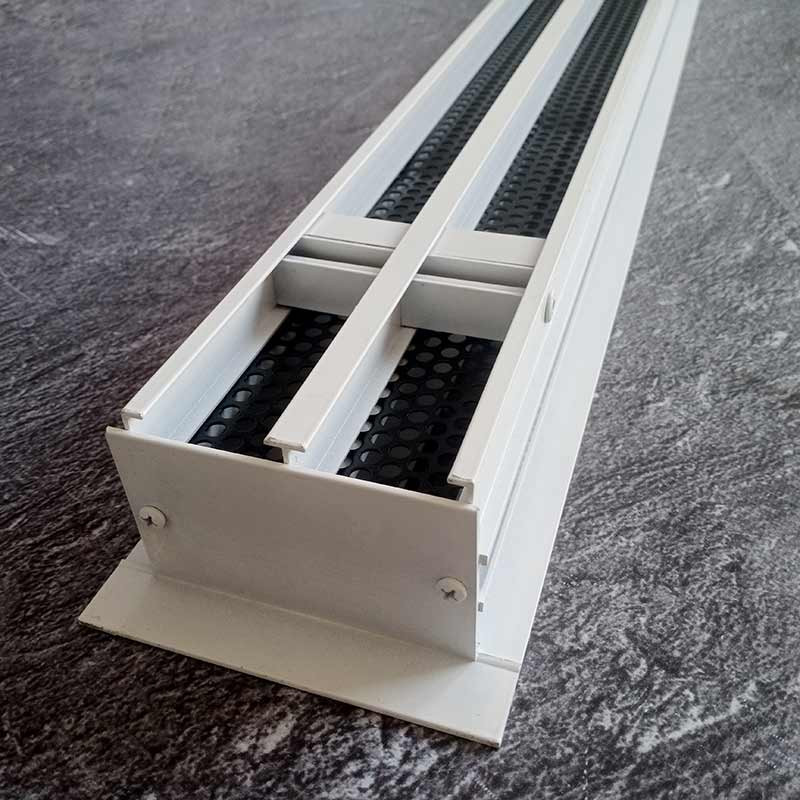

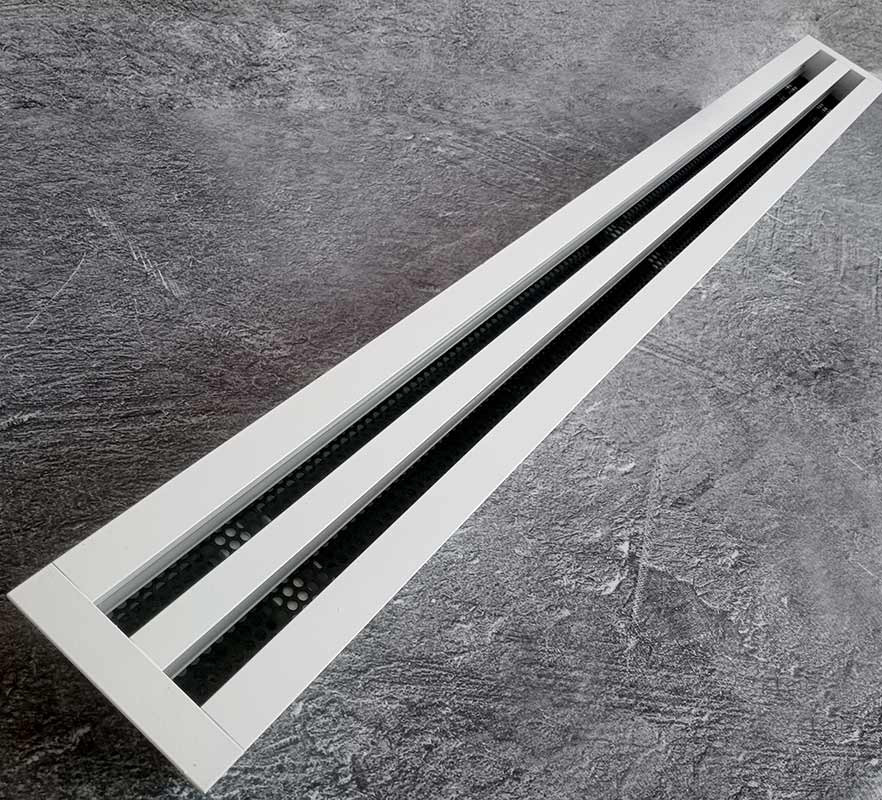

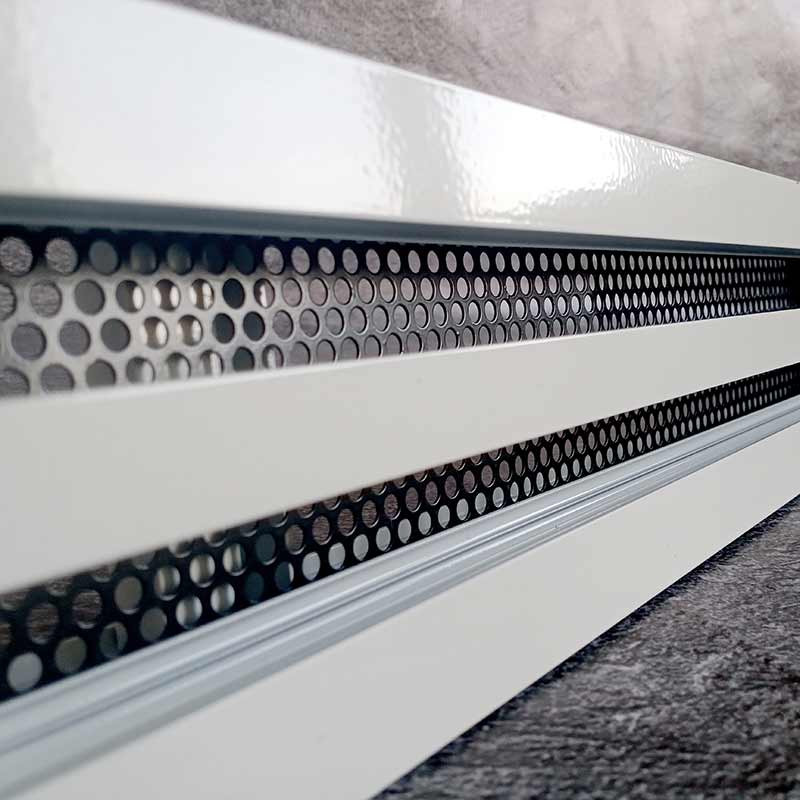

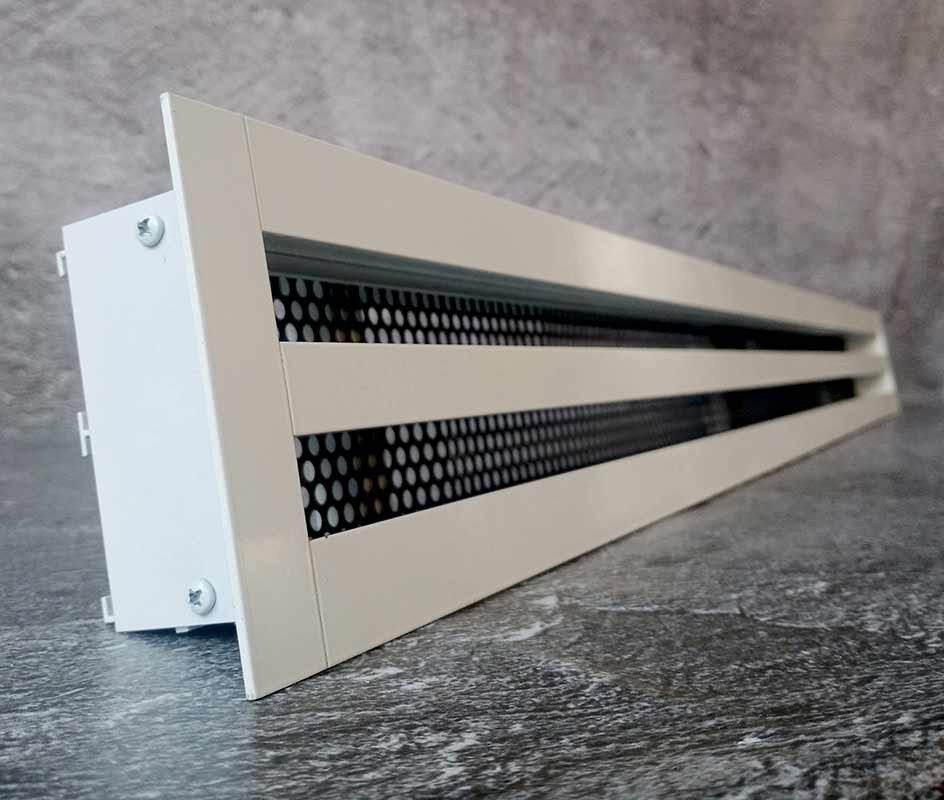

Линейный диффузор с видимой рамкой ЛЩРВ

Описание

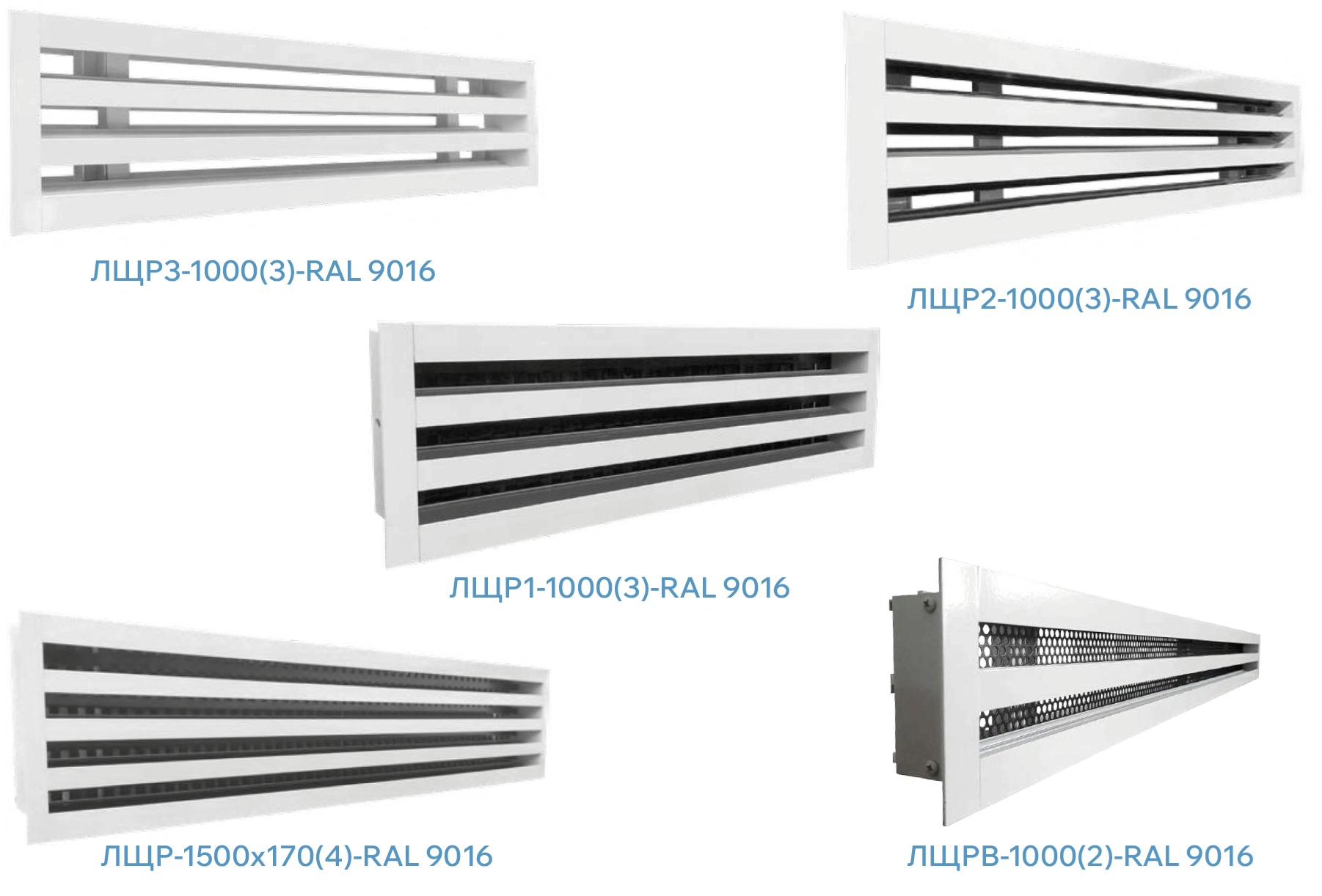

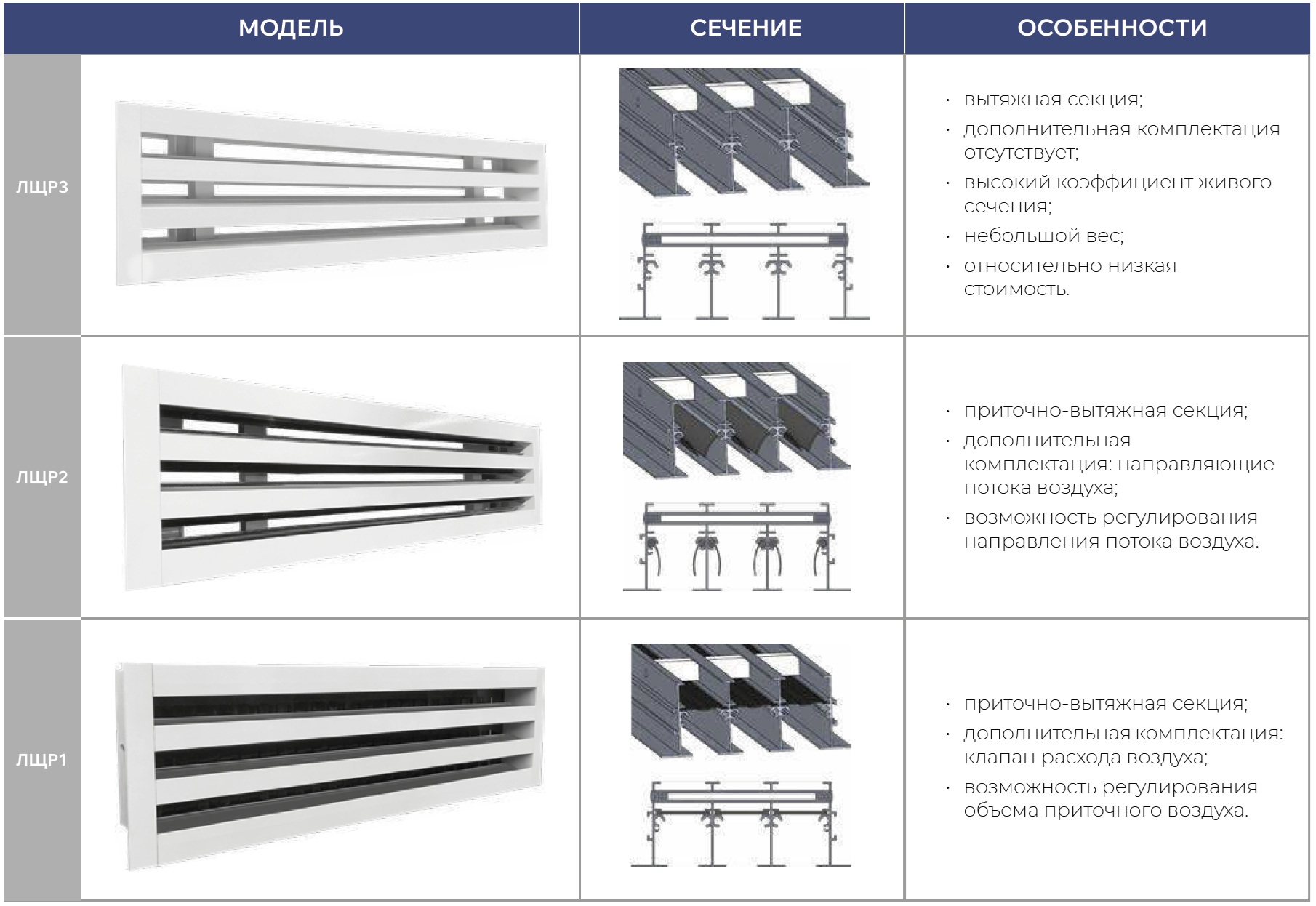

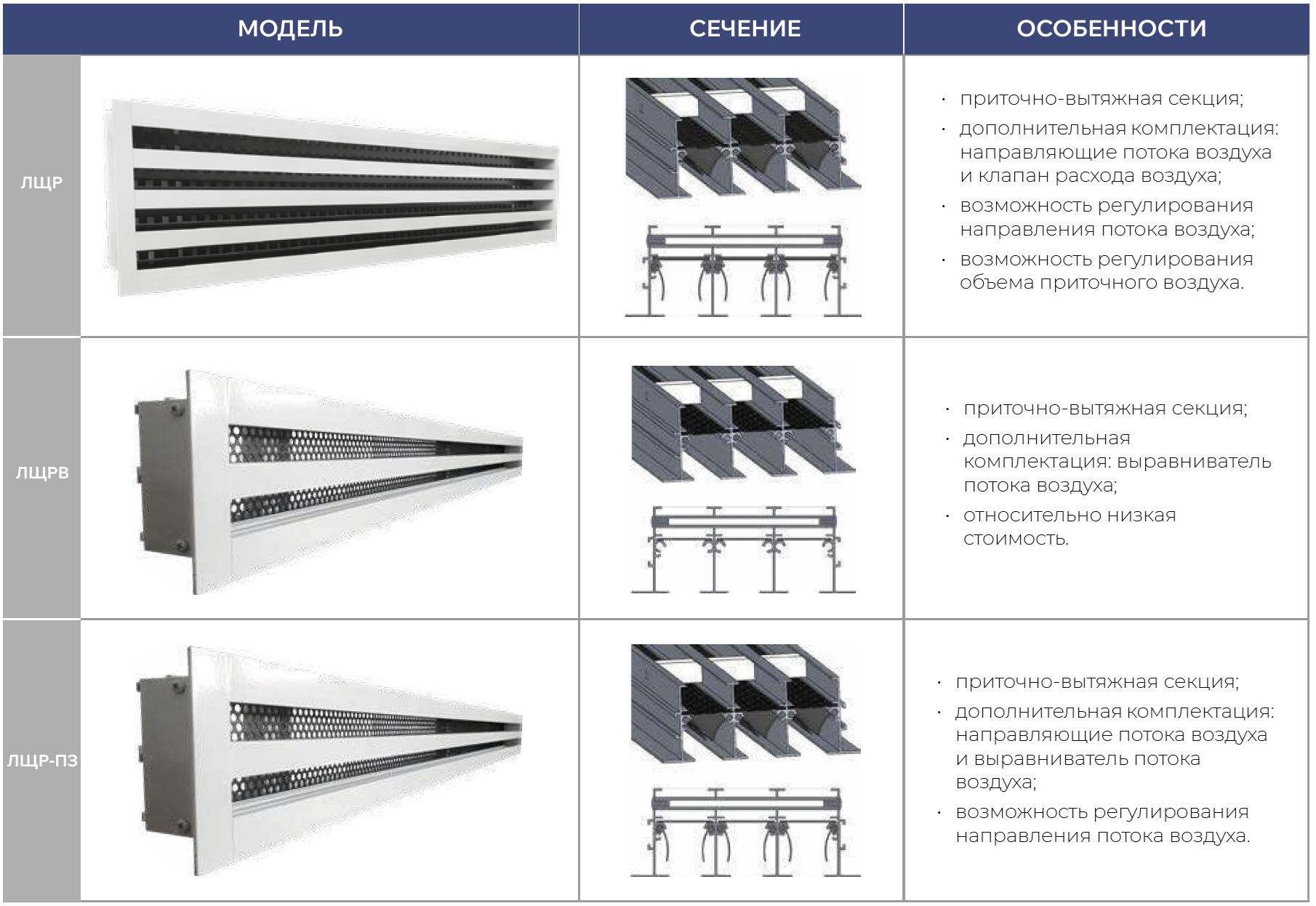

В зависимости от внутренней конструкции встраиваемые щелевые диффузоры делятся на 6 видов:

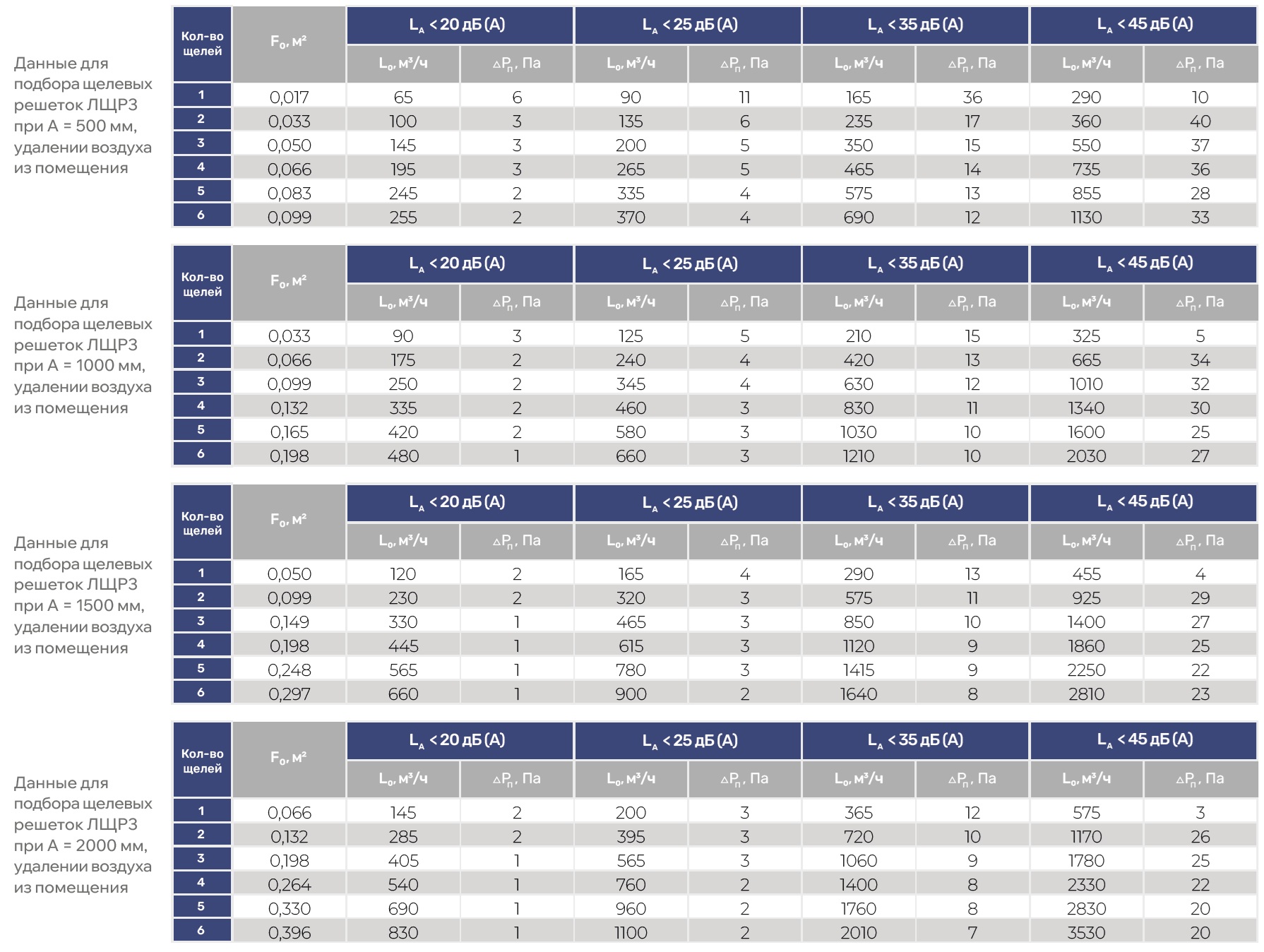

• ЛЩР3

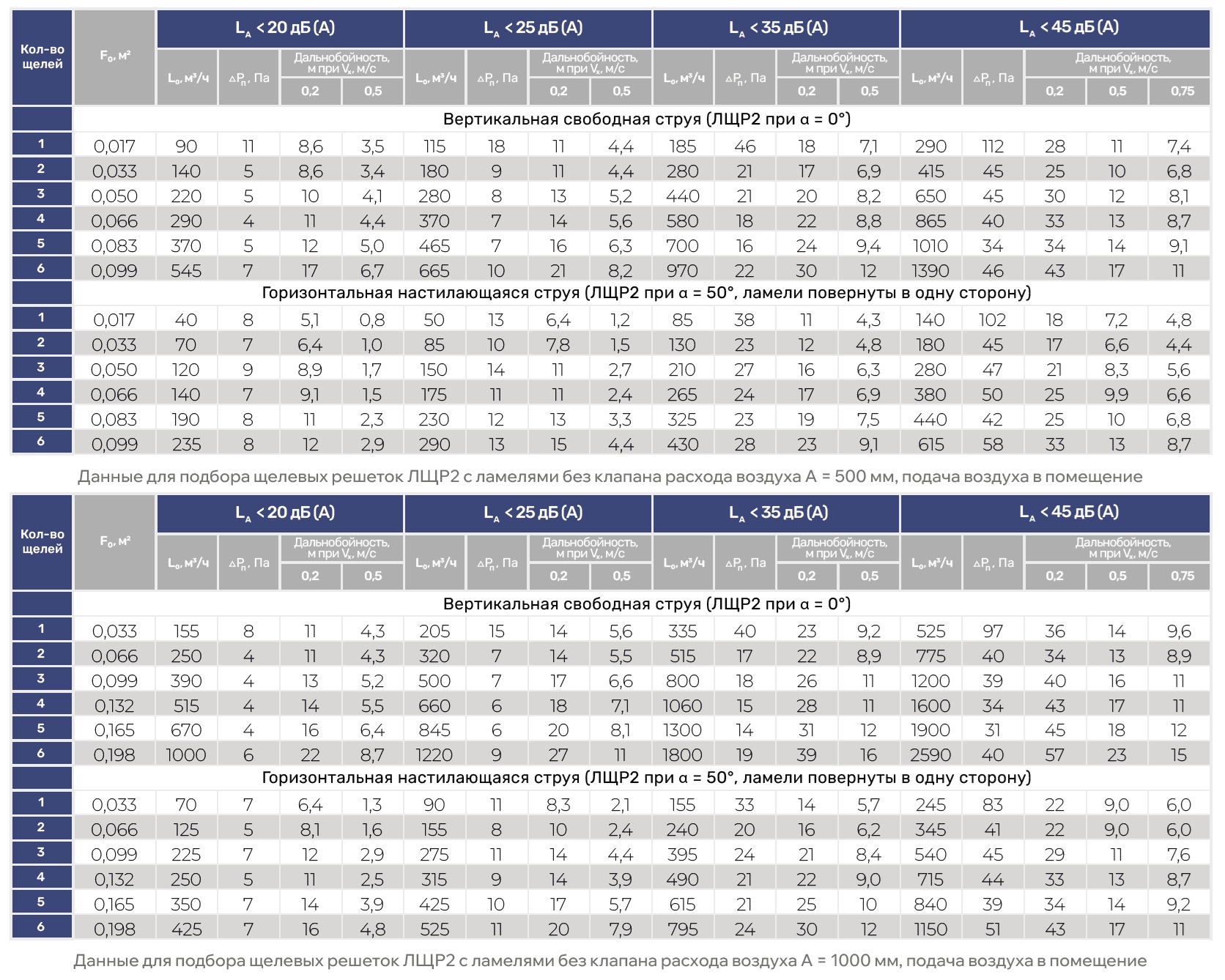

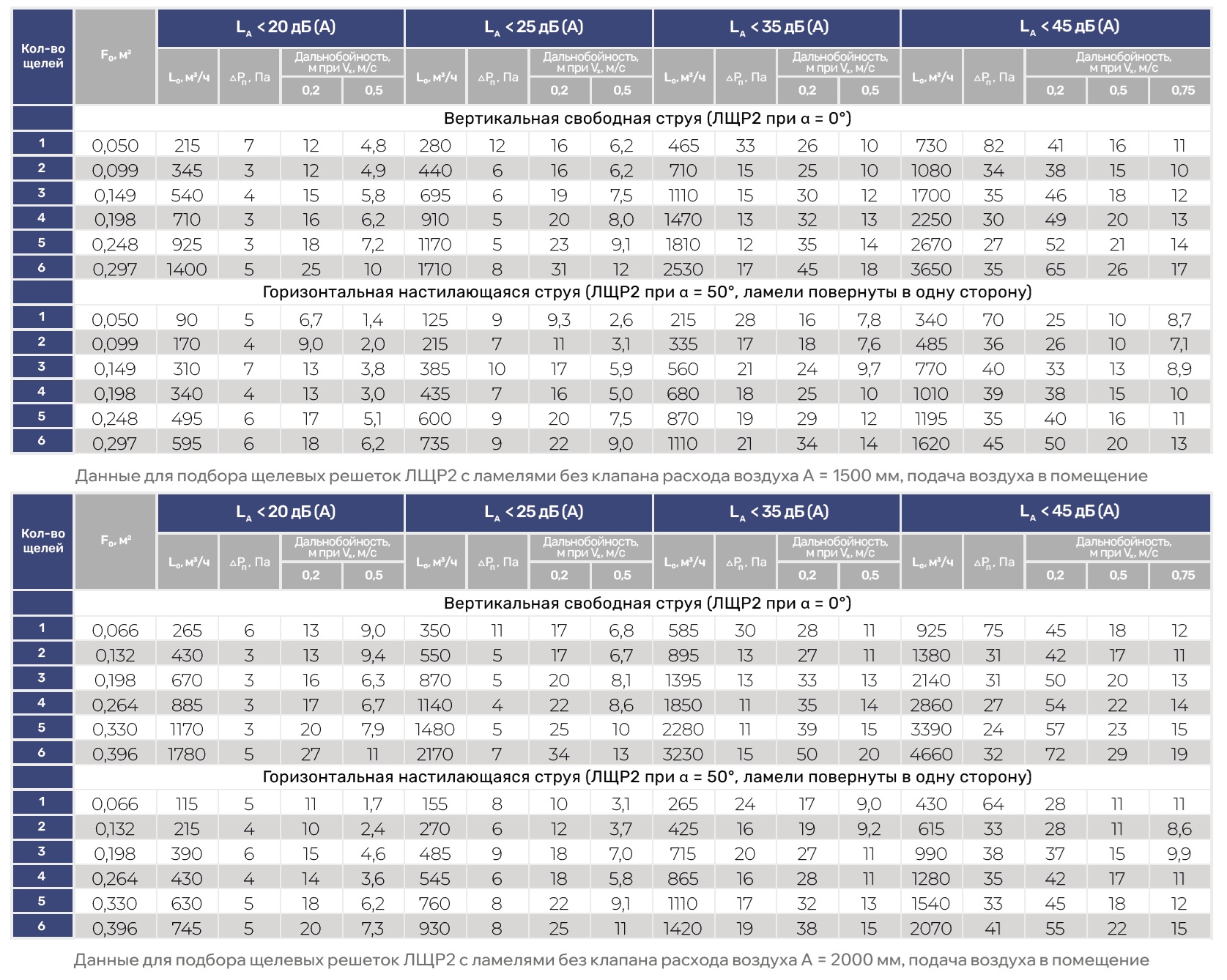

• ЛЩР2

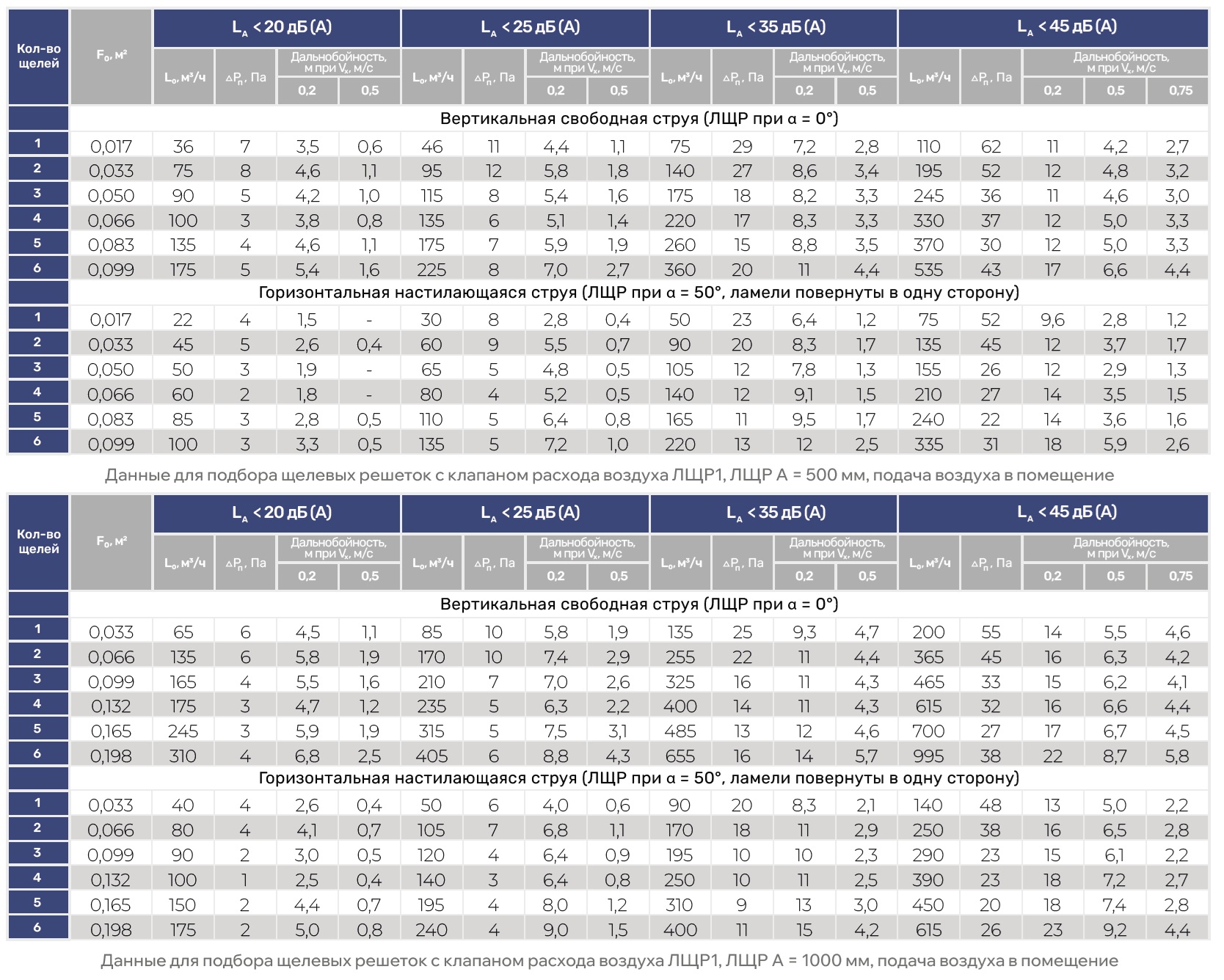

• ЛЩР1

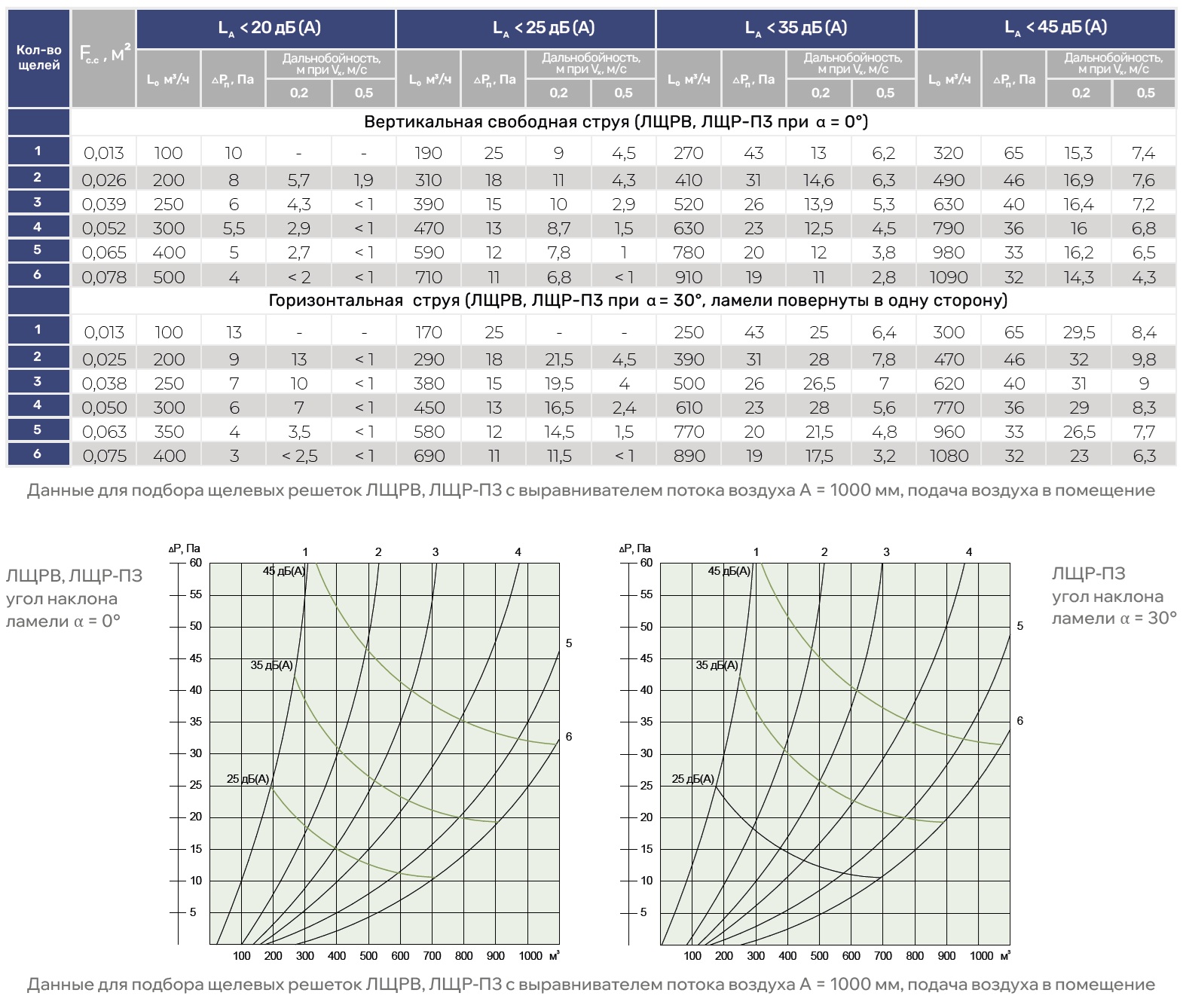

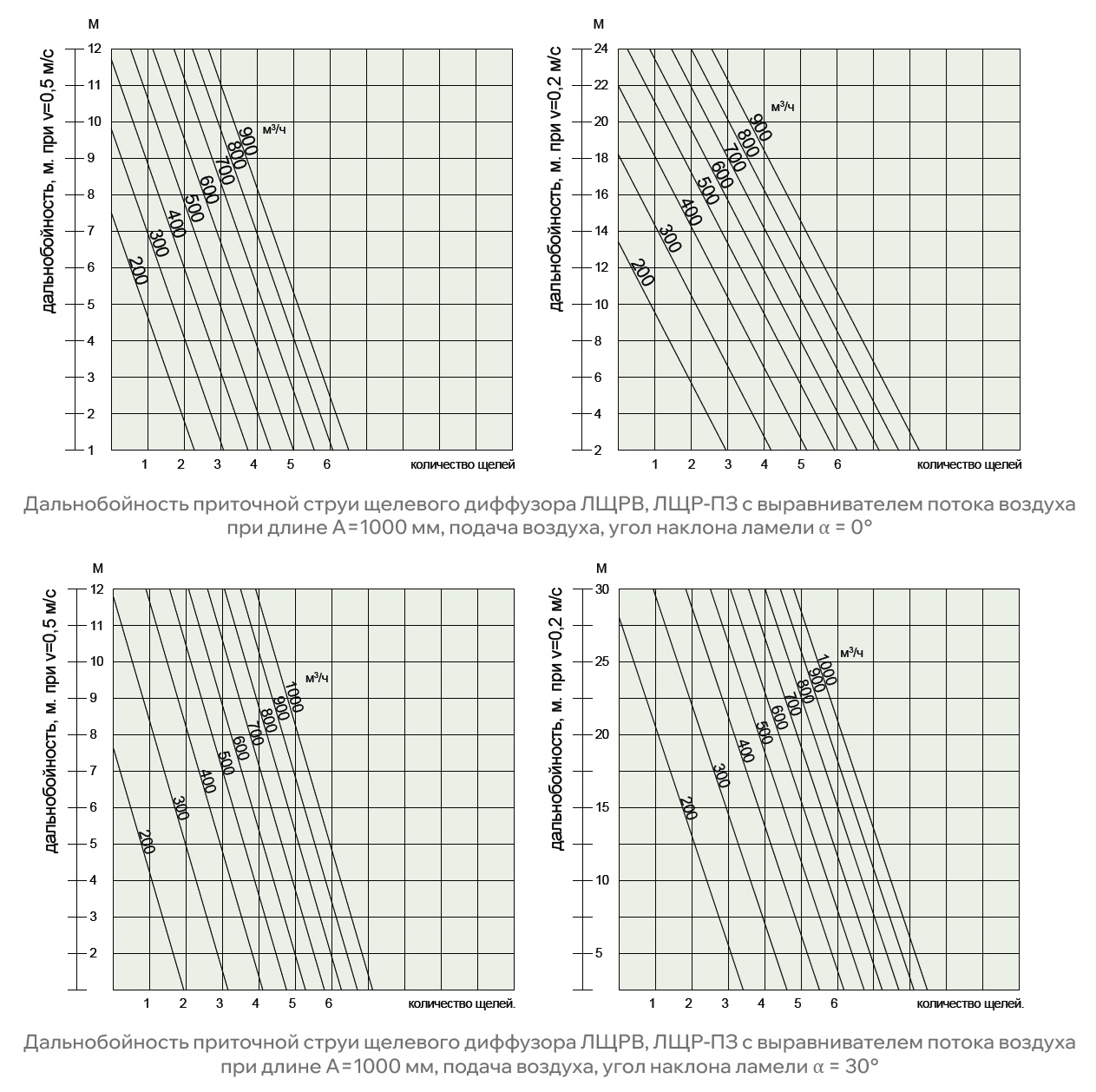

• ЛЩРВ
• ЛЩР
• ЛЩР-ПЗ

Возможное количество щелей от 1 до 10.

Отличительным признаком встраиваемых решеток серии ЛЩР является то, что после монтажа рамка решетки остается видимой, закрывая проем.

Материалы изготовления

• Решетки изготавливаются из экструдированного алюминиевого профиля АДЗ1 по ГОСТ 22233-2018
• По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя конструкция (перфорированная кассета, клапан расхода воздуха, ламели) в черный цвет RAL 9005.
  По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части

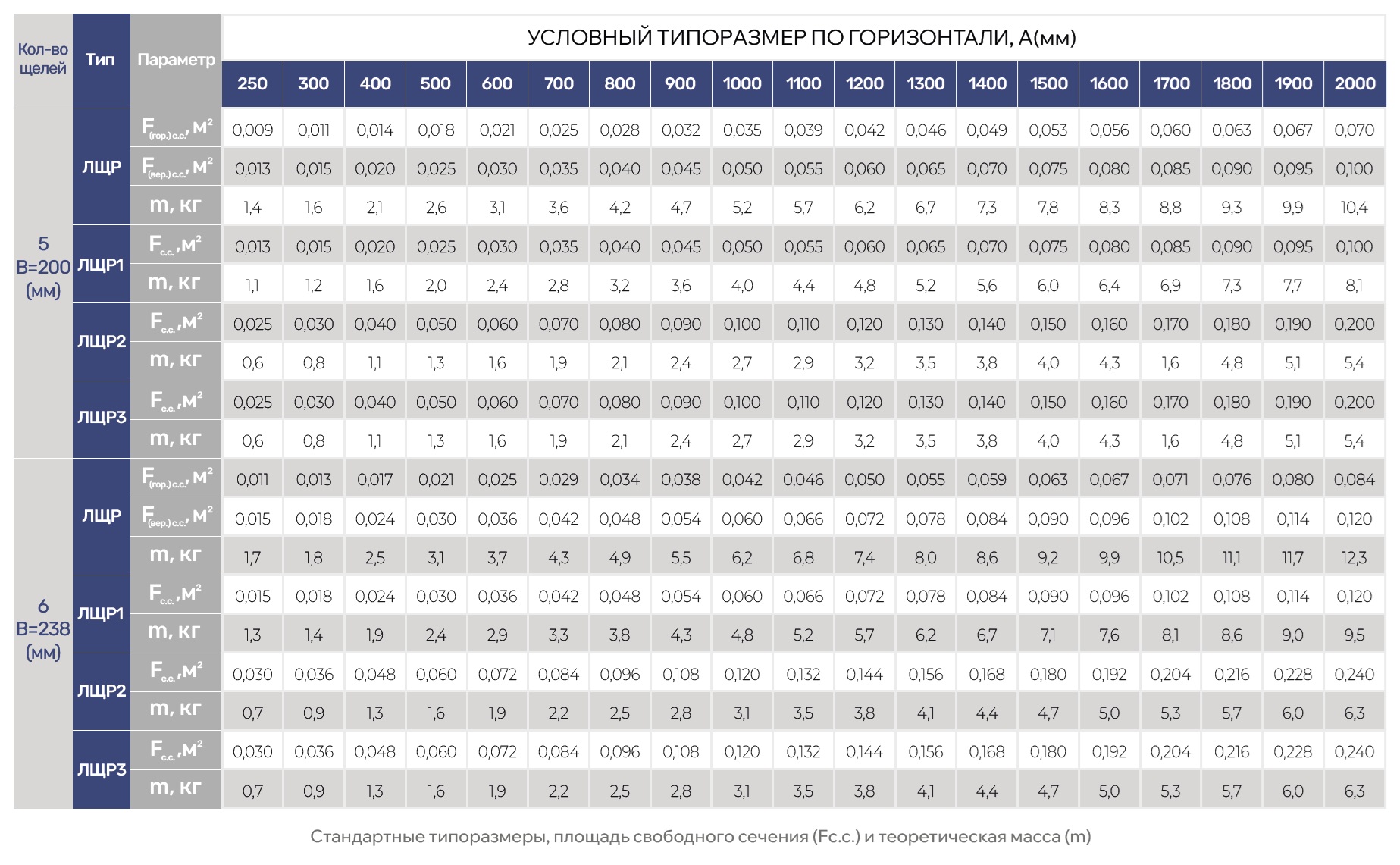

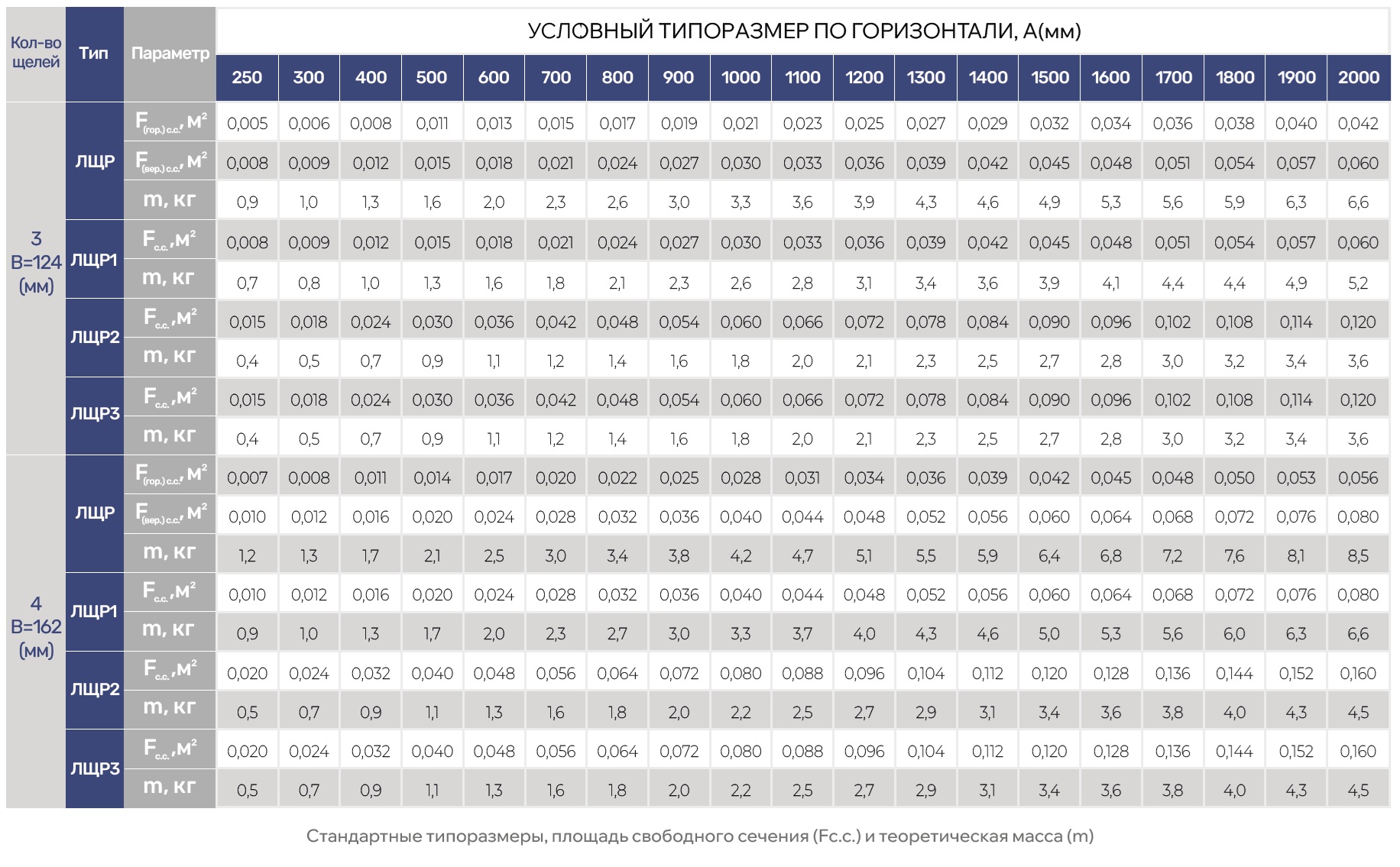

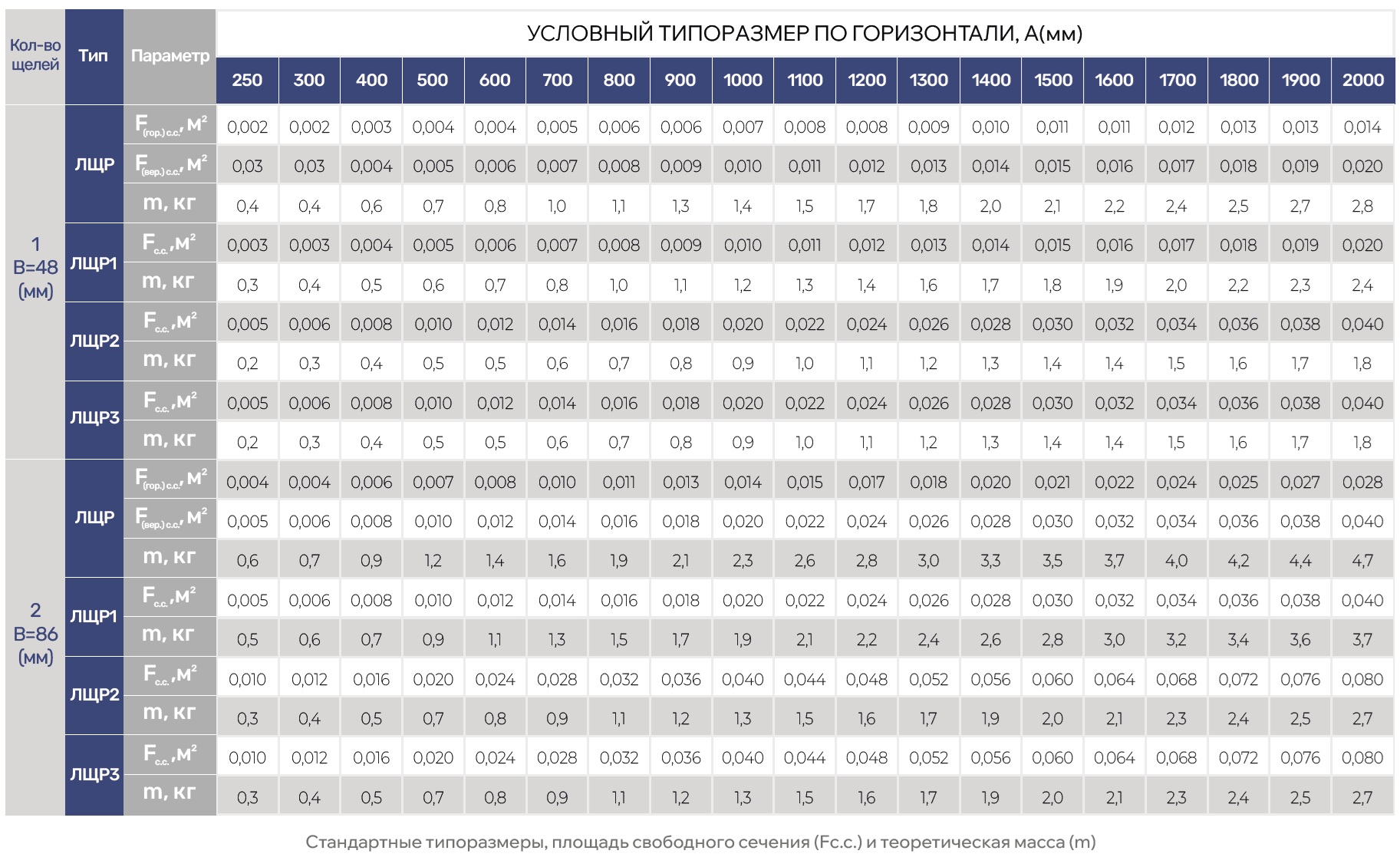

Минимальные рекомендуемые размеры 150х50 мм

Максимальные рекомендуемые размеры 3000х240 мм

Кроме стандартных типоразмеров возможны индивидуальные - по размерам заказчика с шагом 1 мм.

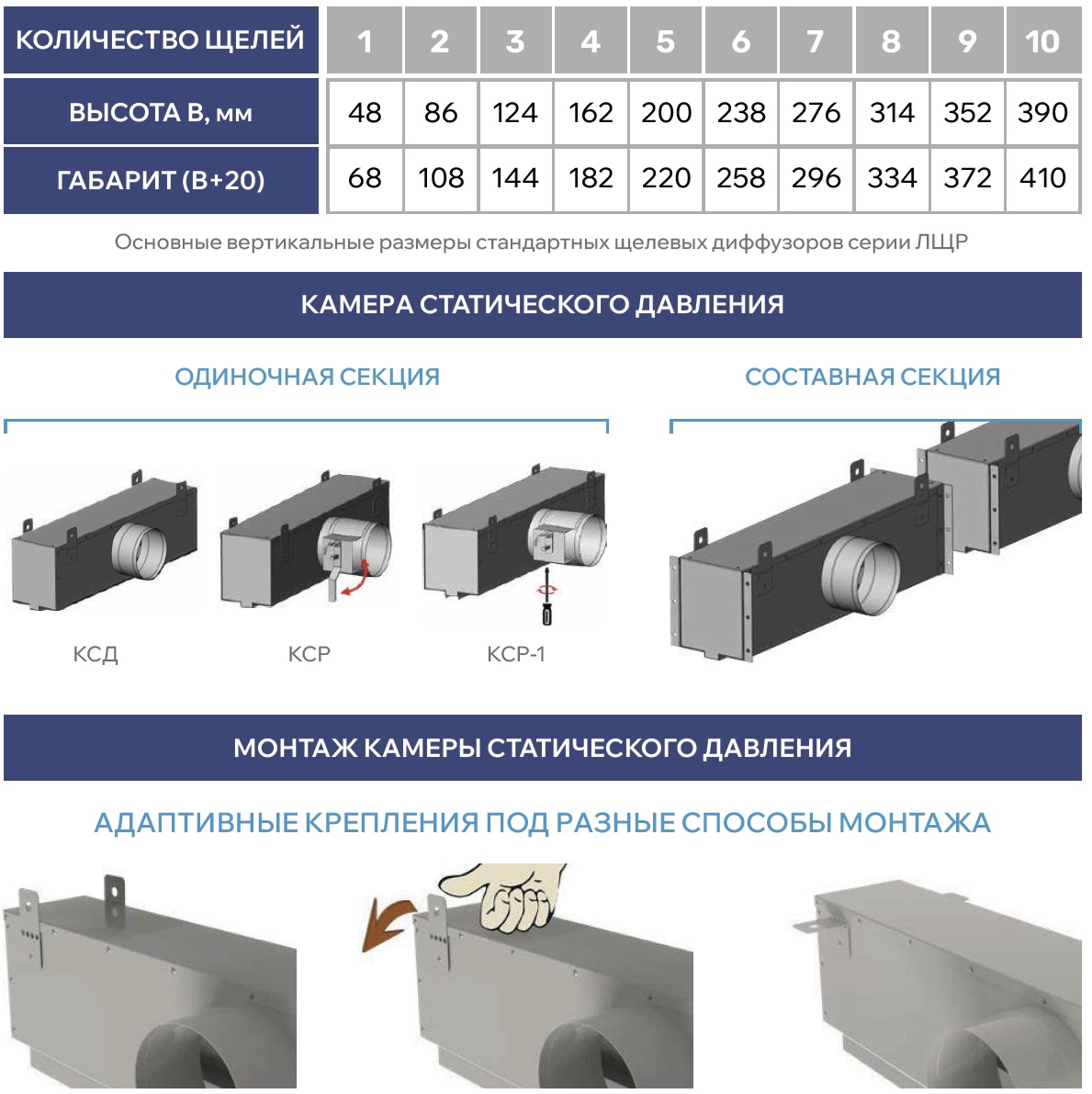

Камера статического давления

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Материалы изготовления

• Статическая камера изготавливается из оцинкованной листовой стали 0,4-1,5 мм в зависимости от размера и пожелания заказчика
• По умолчанию все изделия поставляются в неокрашенном виде

Типы КСД

• КСД - стандартная камера с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - уменьшенная камера с овальной врезкой
• УСД-У-П - уменьшенная камера с прямоугольной врезкой

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

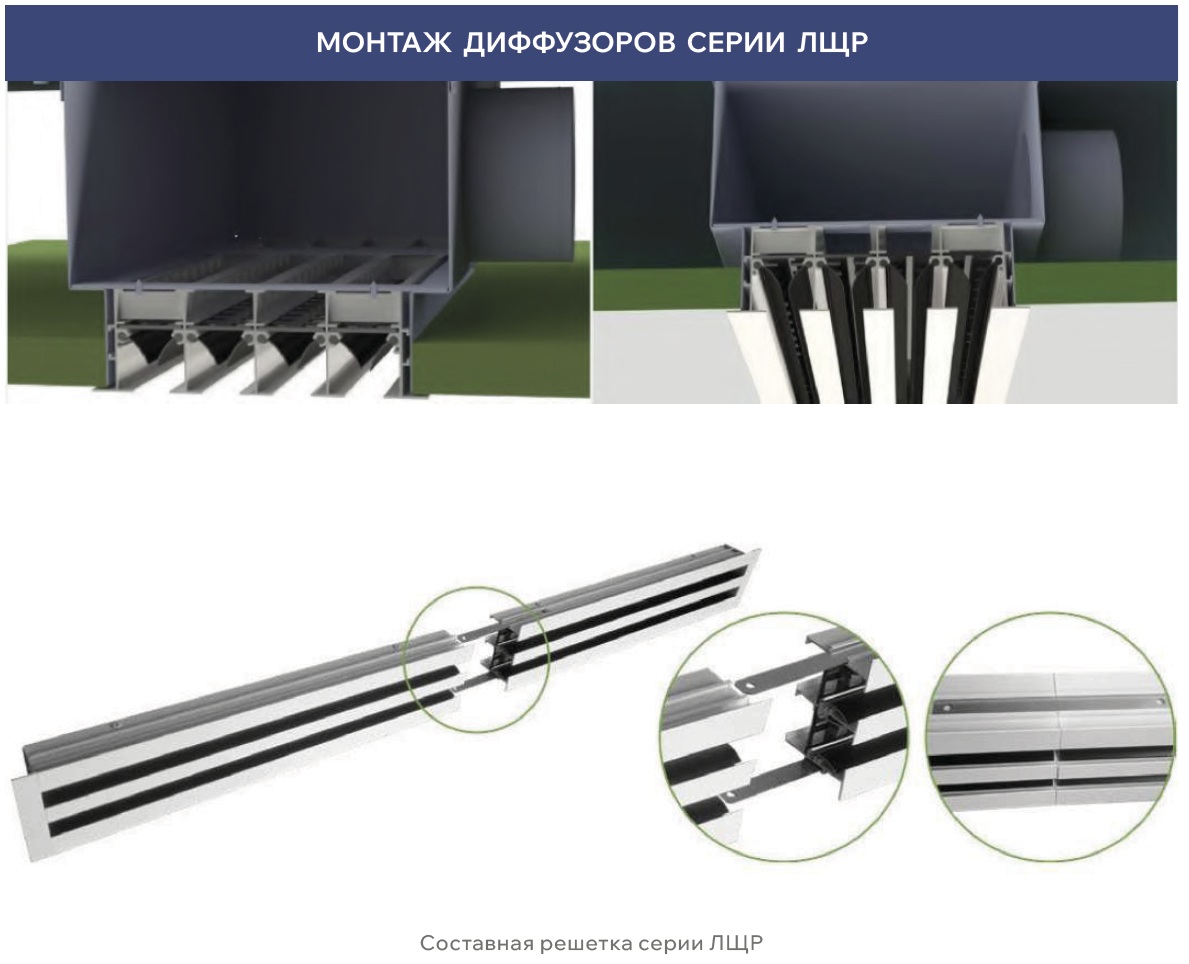

Монтаж

Монтаж решетки производится после финишной отделки потолка. С помощью винтового соединения решетка устанавливается к закладным деталям в КСД через подвижные крепежные элементы на тыльной стороне решетки.

В случае монтажа непрерывной конструкции необходимо устанавливать в места соединения выравнивающие пластины-коннекторы (поставляются в комплекте с составными секциями). Коннекторы крепятся с помощью заклепок 4х6.

Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.

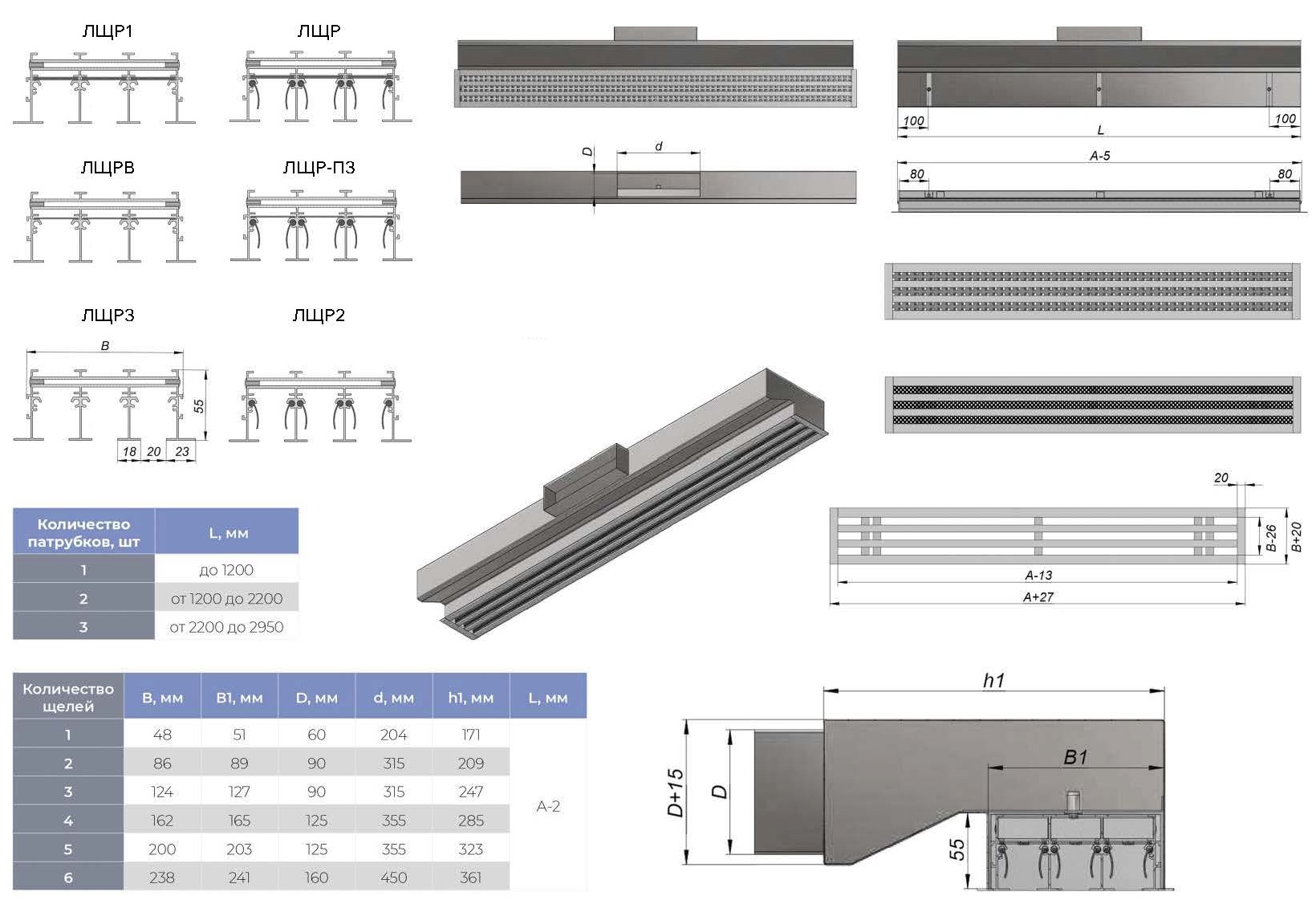

Габаритно-посадочные размеры диффузоров серии ЛЩР с КСД стандартной конфигурации

А - ширина строительного проема,
В - посадочный размер диффузора по высоте

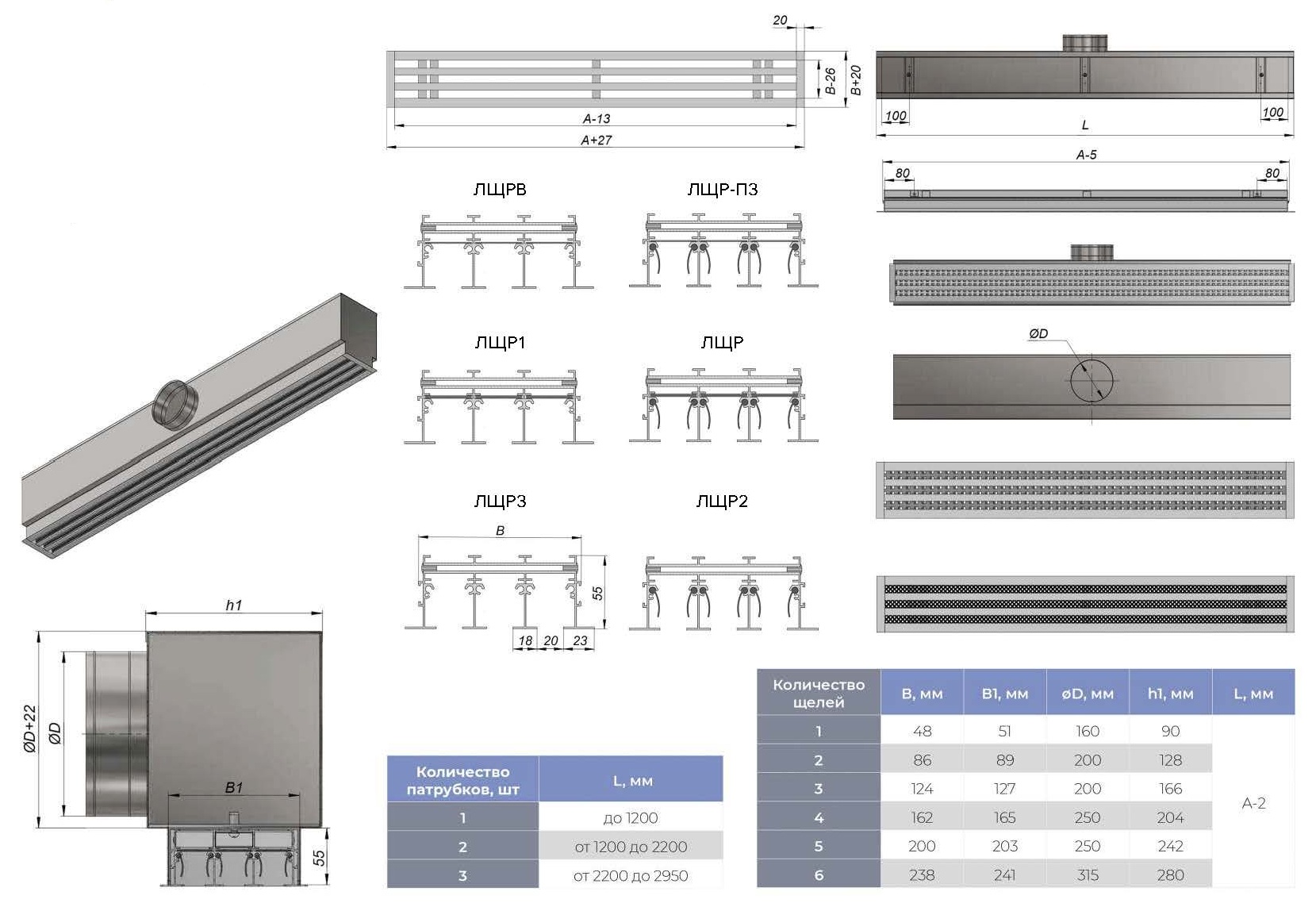

Габаритно-посадочные размеры диффузоров серии ЛЩР с уменьшенной камерой КСД-У с круглой врезкой

А - ширина строительного проема,
В - посадочный размер диффузора по высоте

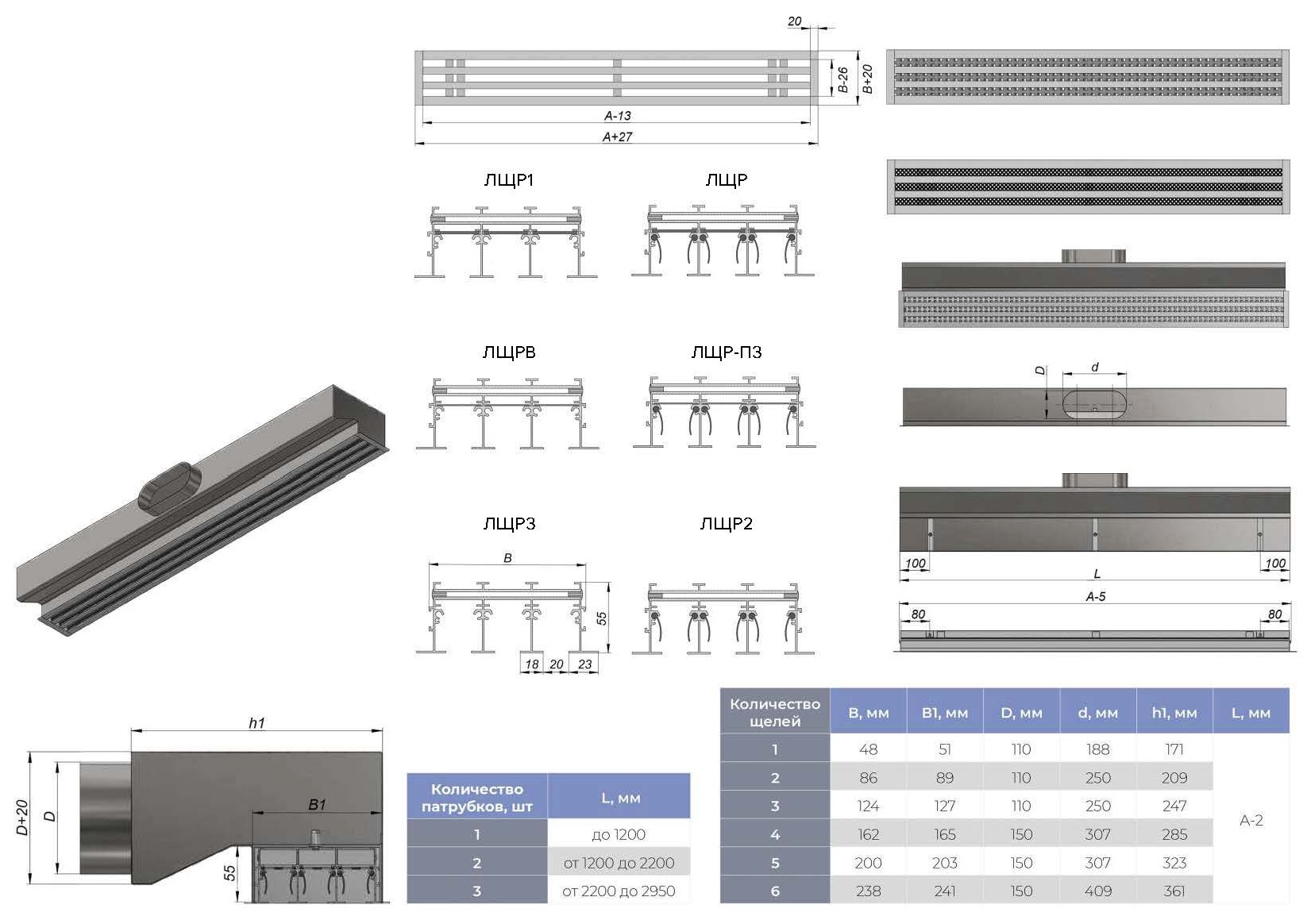

Габаритно-посадочные размеры диффузоров серии ЛЩР с уменьшенной камерой КСД-У-О с овальной врезкой

А - ширина строительного проема,
В - посадочный размер диффузора по высоте

Габаритно-посадочные размеры диффузоров серии ЛЩР уменьшенной камерой КСД-У с прямоугольной врезкой

А - ширина строительного проема,
В - посадочный размер диффузора по высоте

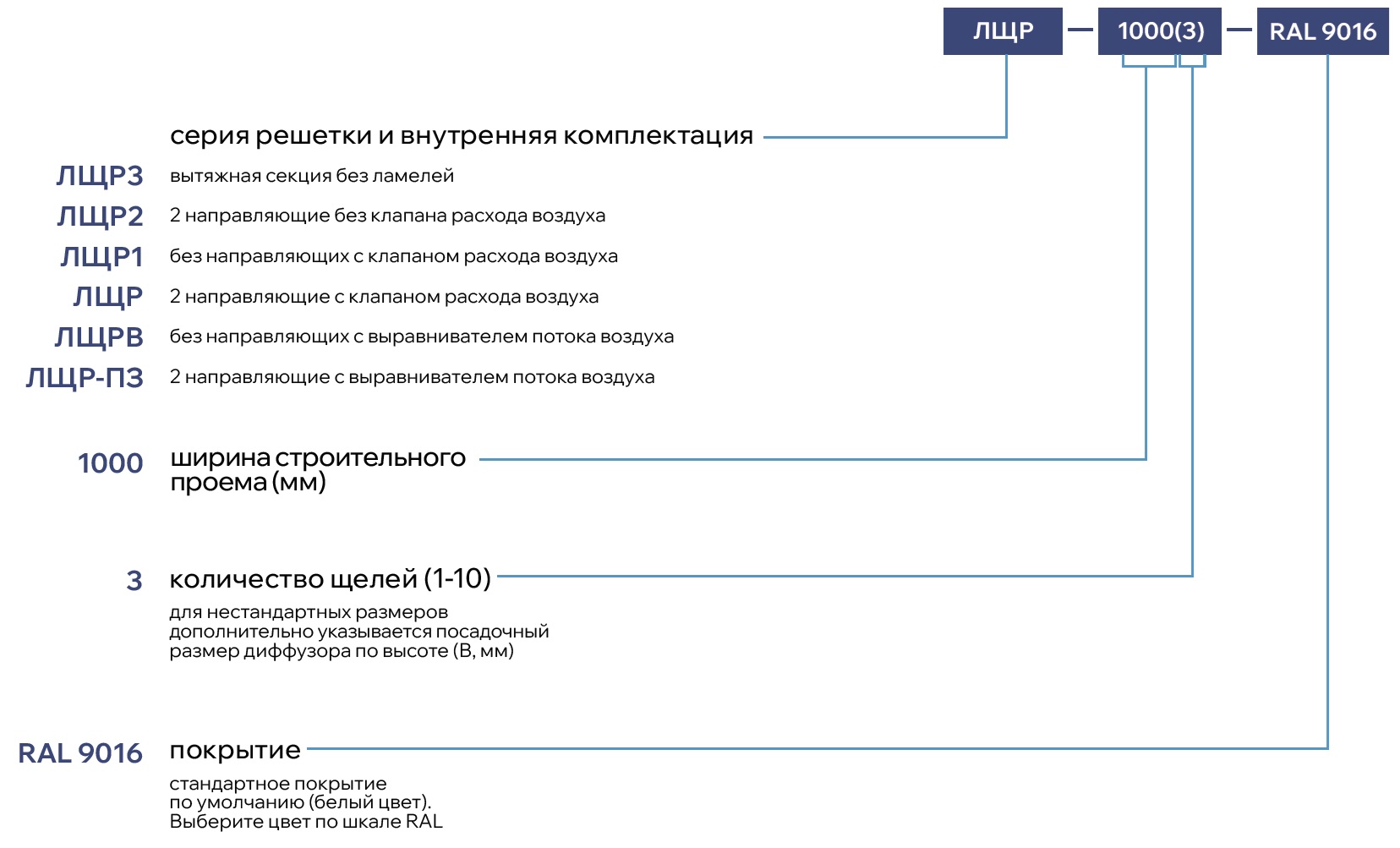

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

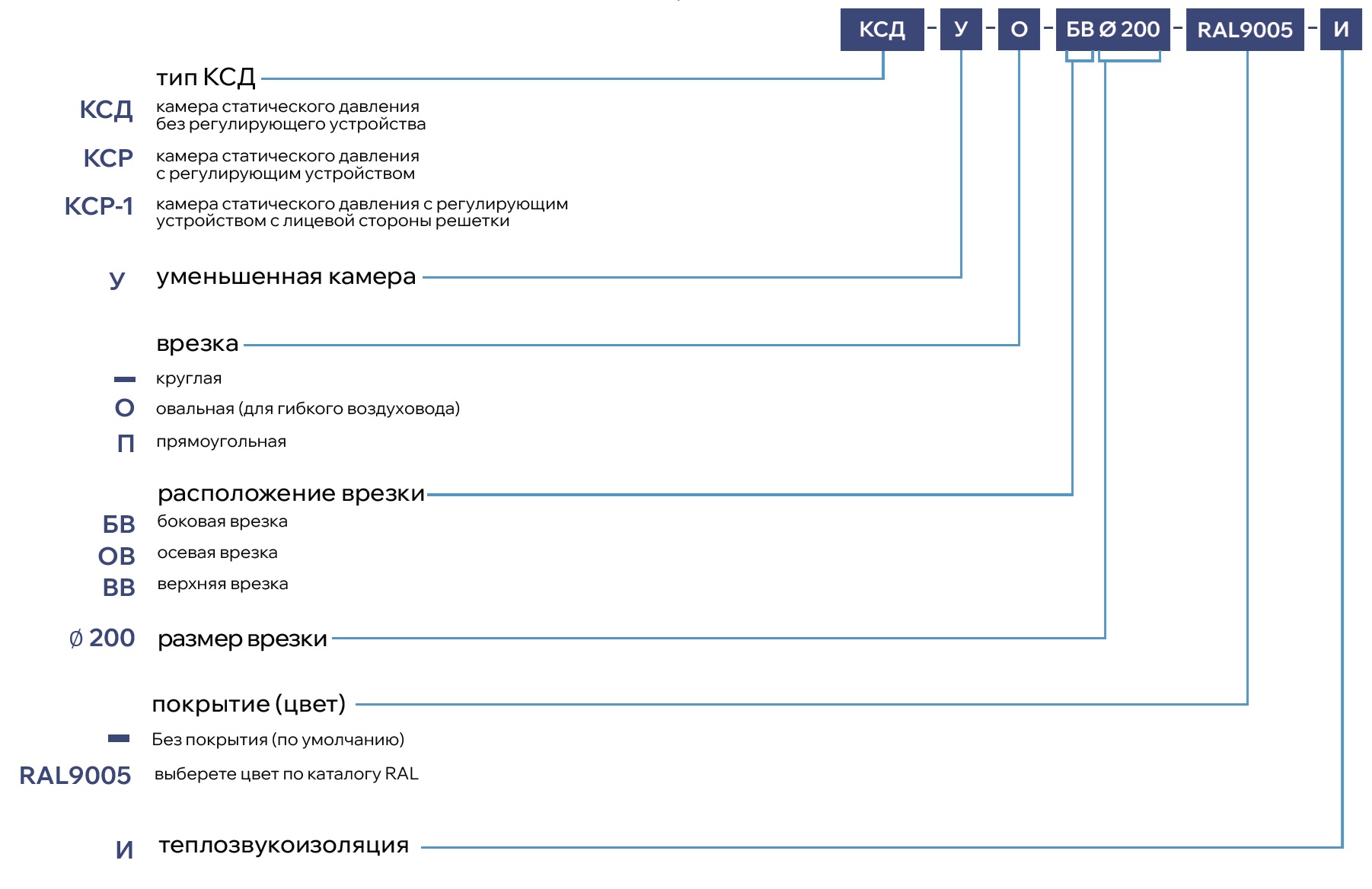

Пример заказа КСД к диффузору

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
