Щелевые решетки с горизонтальной, вертикальной и наклонной регулировкой ARPL35

Описание

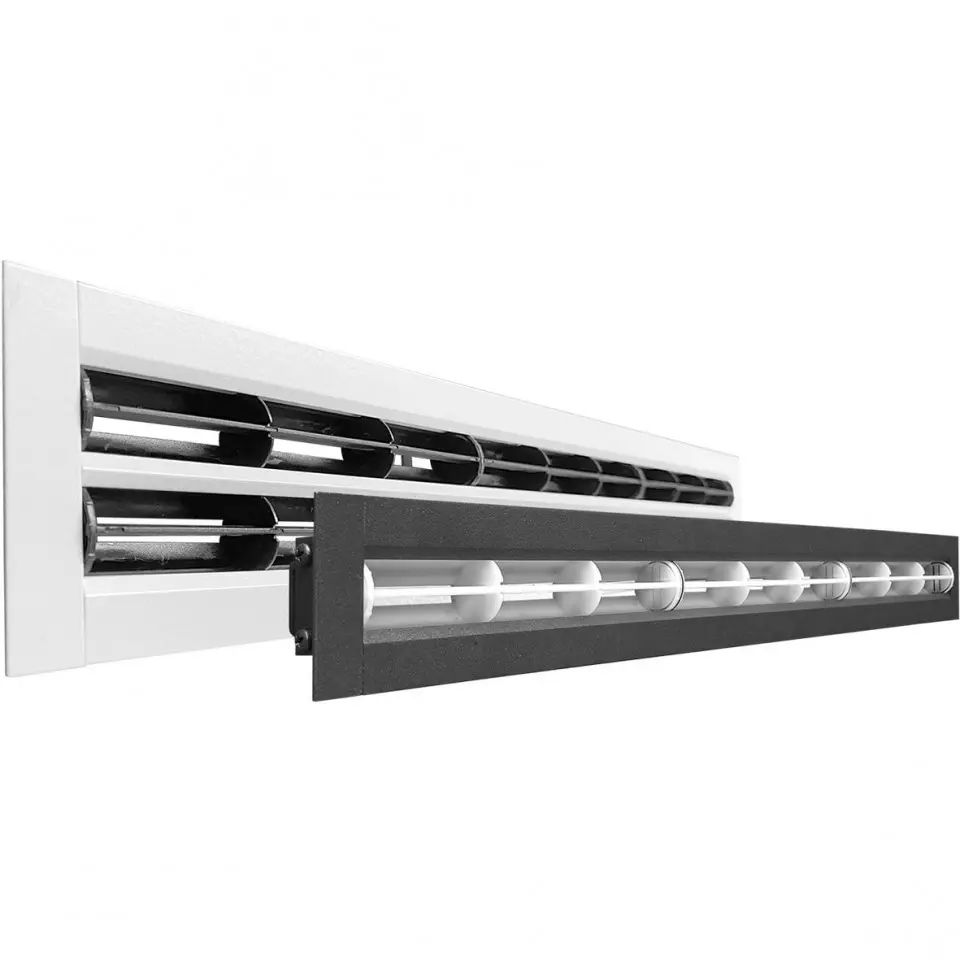

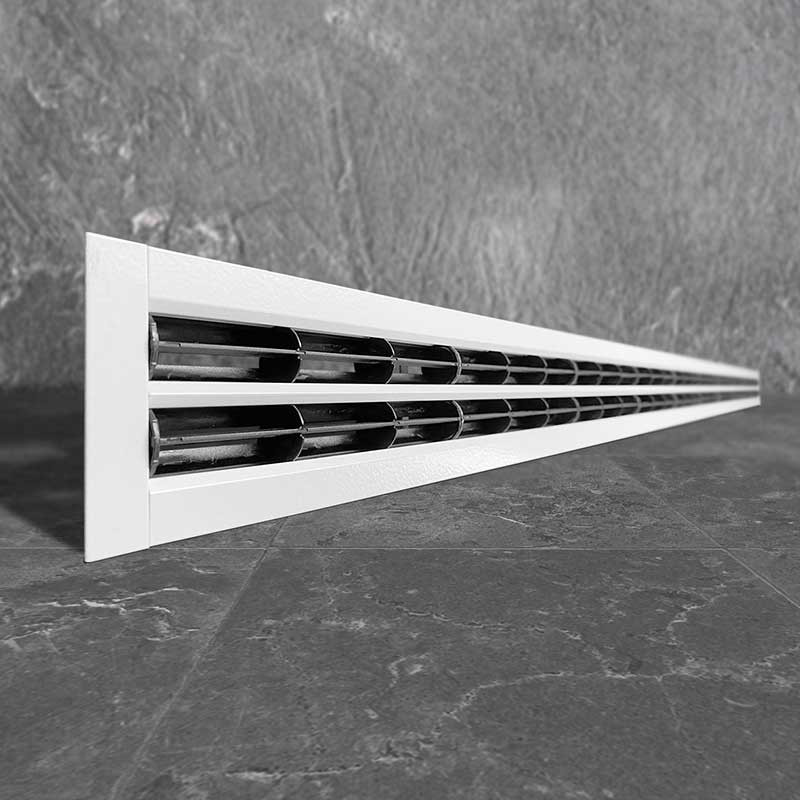

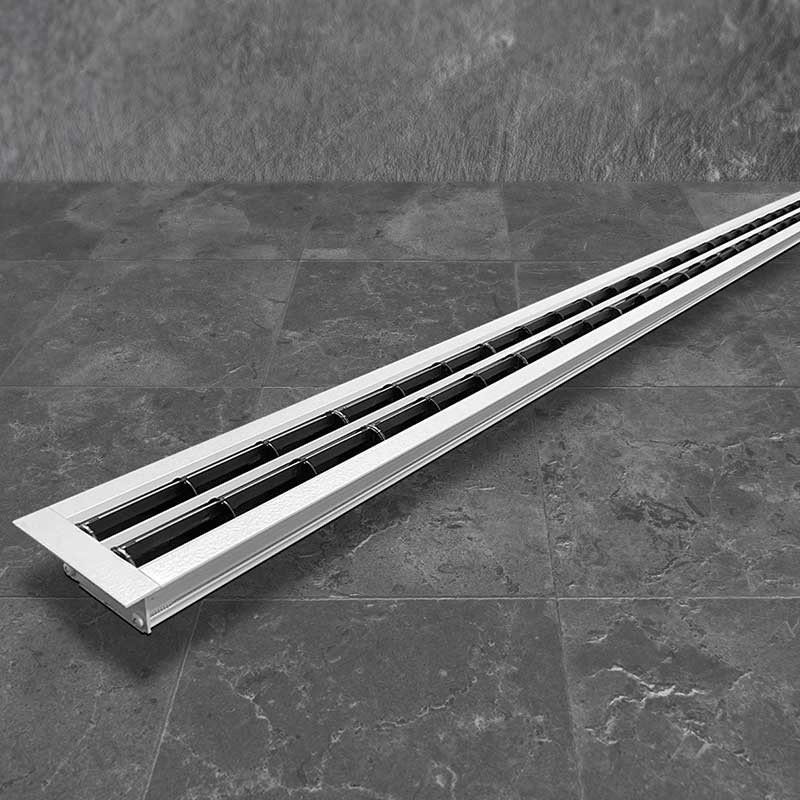

Щелевые диффузоры ARPL35, используемые  в системах приточно-вытяжной вентиляции и кондиционирования, имеют ряд неоспоримых преимуществ:

1. Возможность регулирования направления воздушного потока горизонтально, вертикально и наклонно. Направление приточной струи настраивается вручную в одном или одновременно в нескольких направлениях, что позволяет адаптировать приток воздуха к конкретным условиям.
2. Высокая степень эжекциии позволяет создавать комфортный микроклимат в помещении. Диффузор имеет способность в струю приточного воздуха равномерно подмешивать прилегающий воздух помещения, быстро выравнивая разность температур и уменьшая скорость приточной струи. Допустимая разность температур приточного воздуха и воздуха в помещении может составлять от -10 до +10 К.
3. Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
4. Привлекательный внешний вид отвечает требованиям самых современных дизайнерских идей.

Материалы изготовления

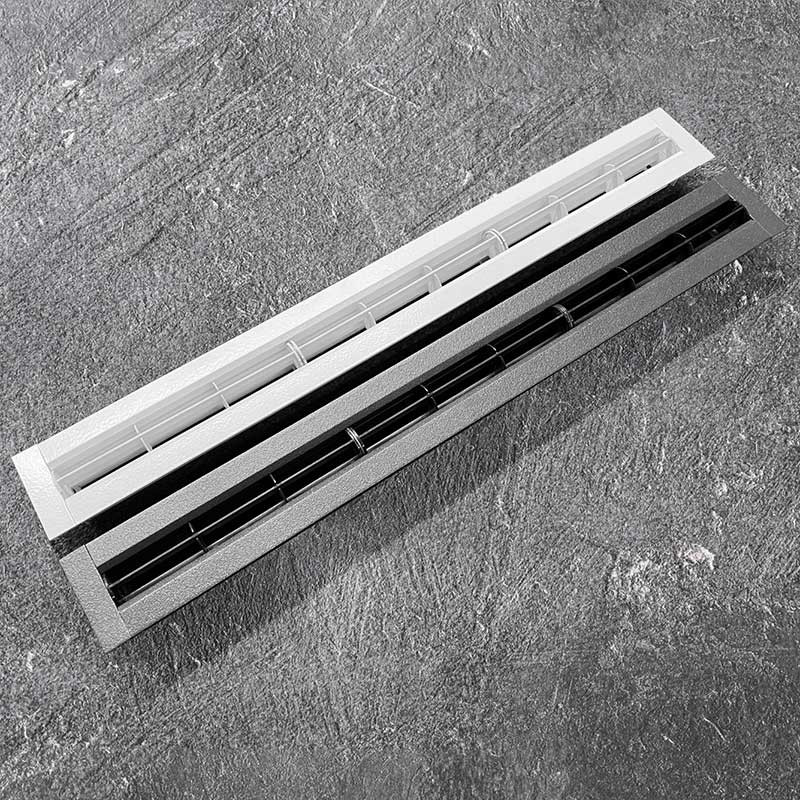

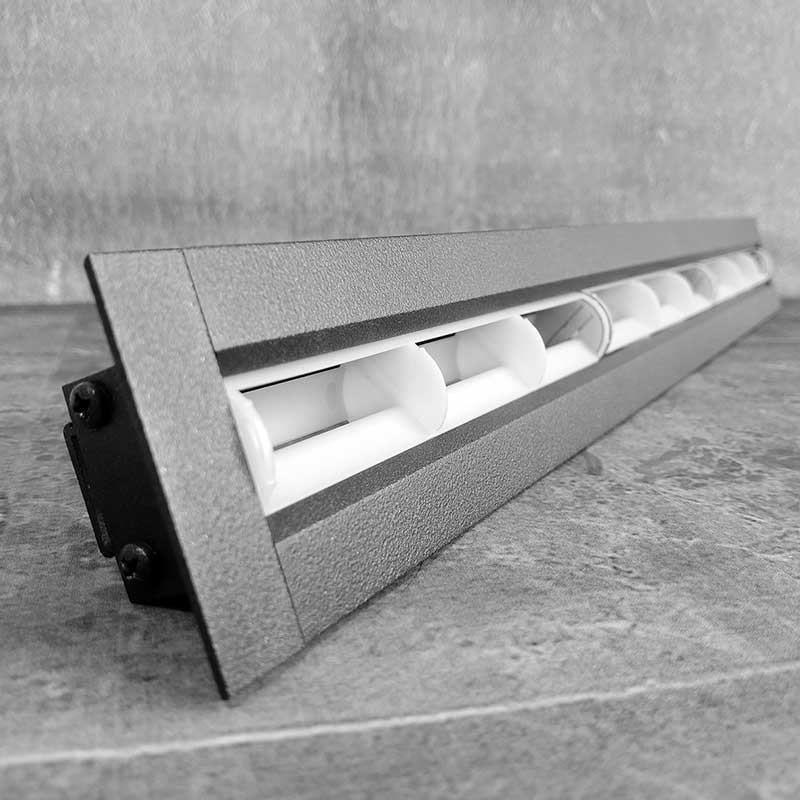

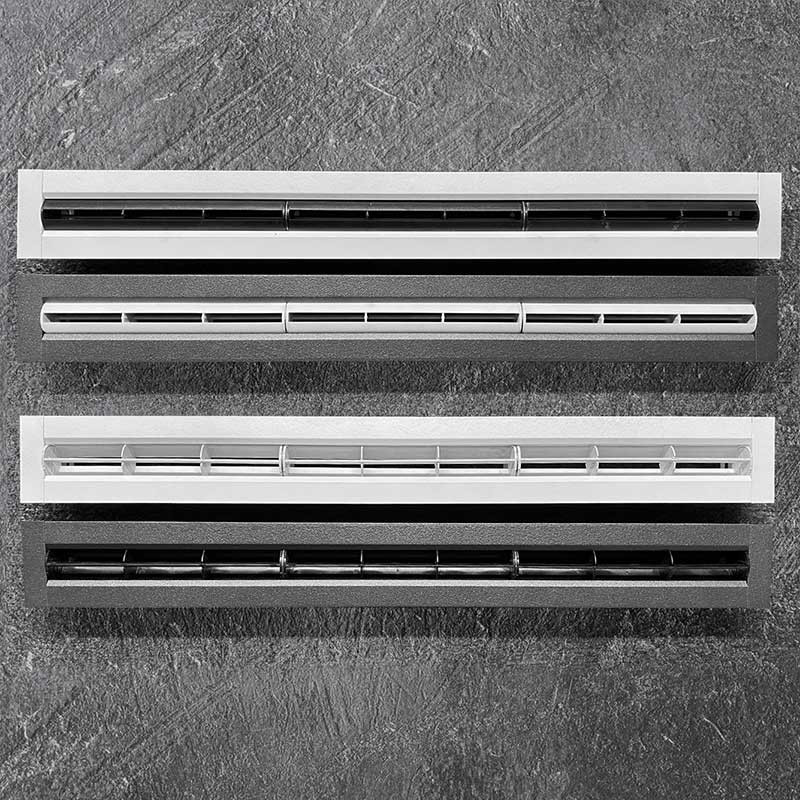

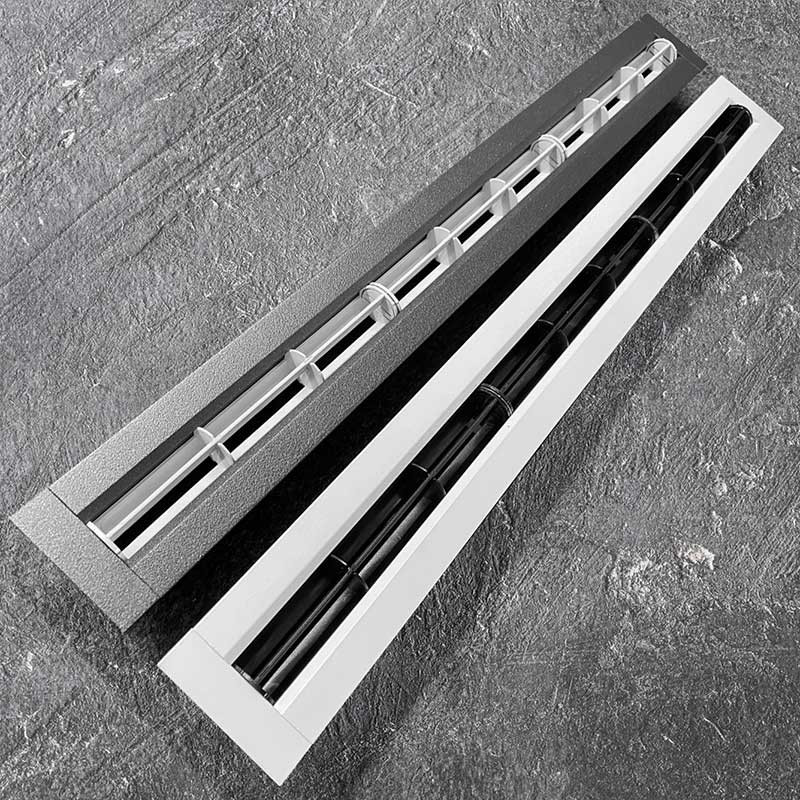

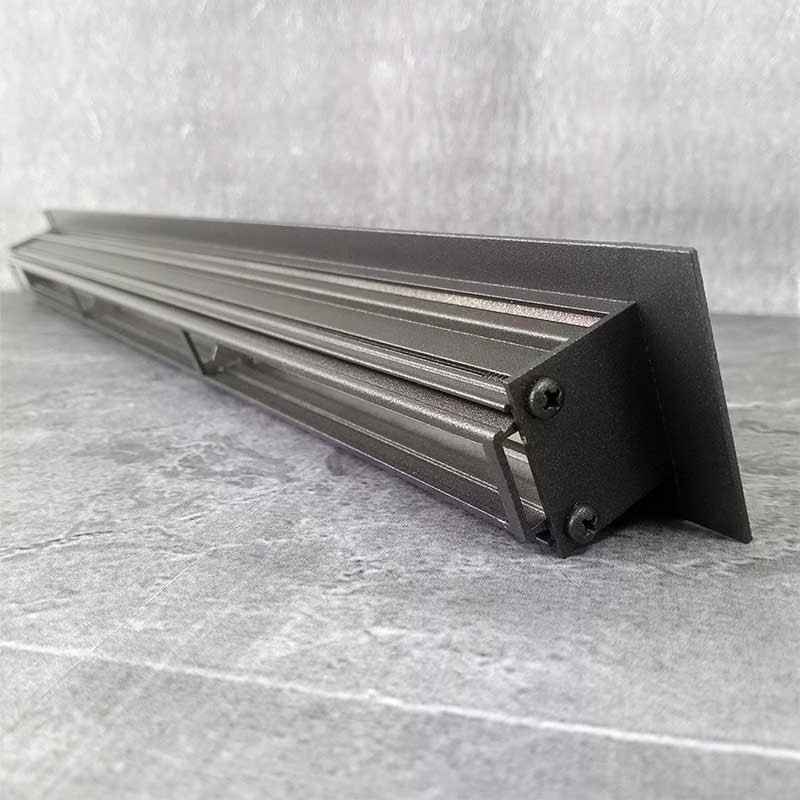

Корпус диффузоров ARPL35 изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, а устройства регулирования направления приточных струй – из АВС пластика. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, по индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Возможные цвета направляющих из пластика: белый (близкий к RAL 9016), серый (близкий к RAL 9006) и черный (близкий к RAL 9005).

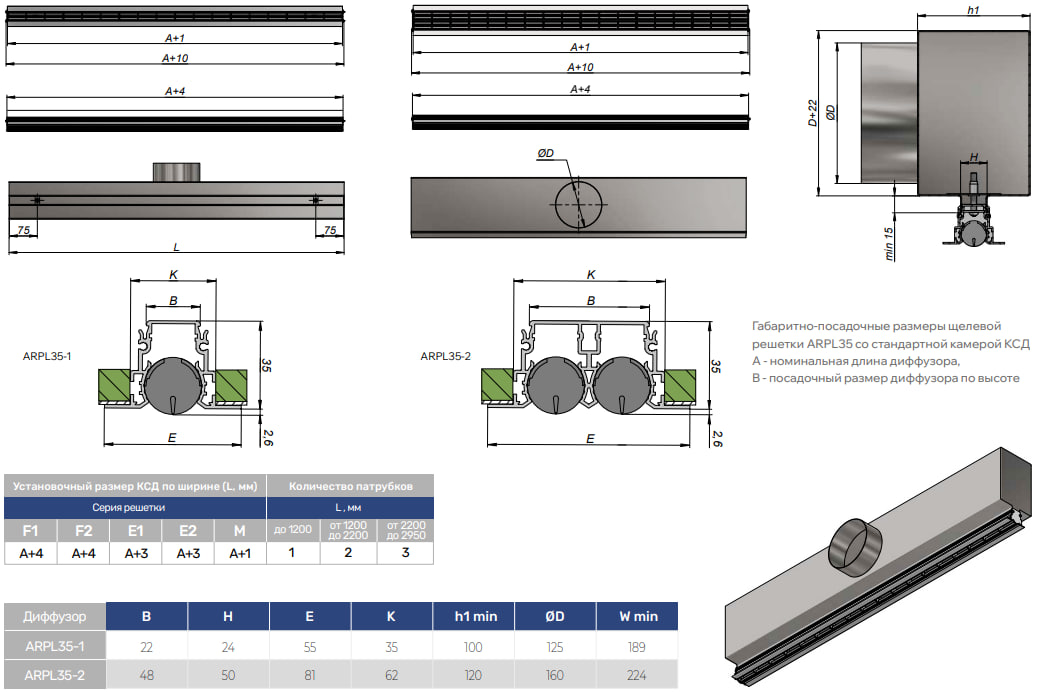

Камера статического давления

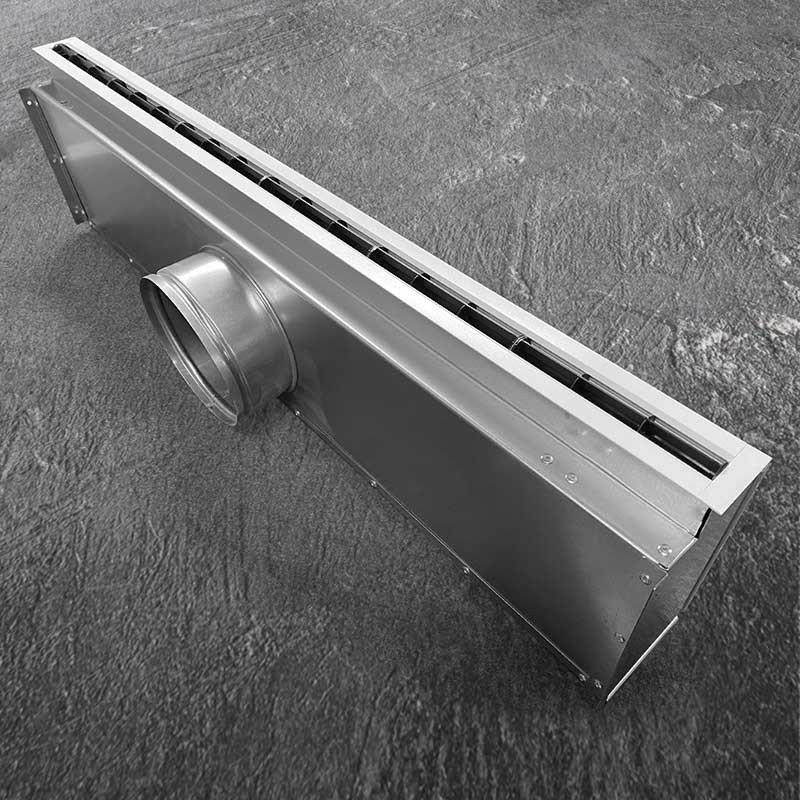

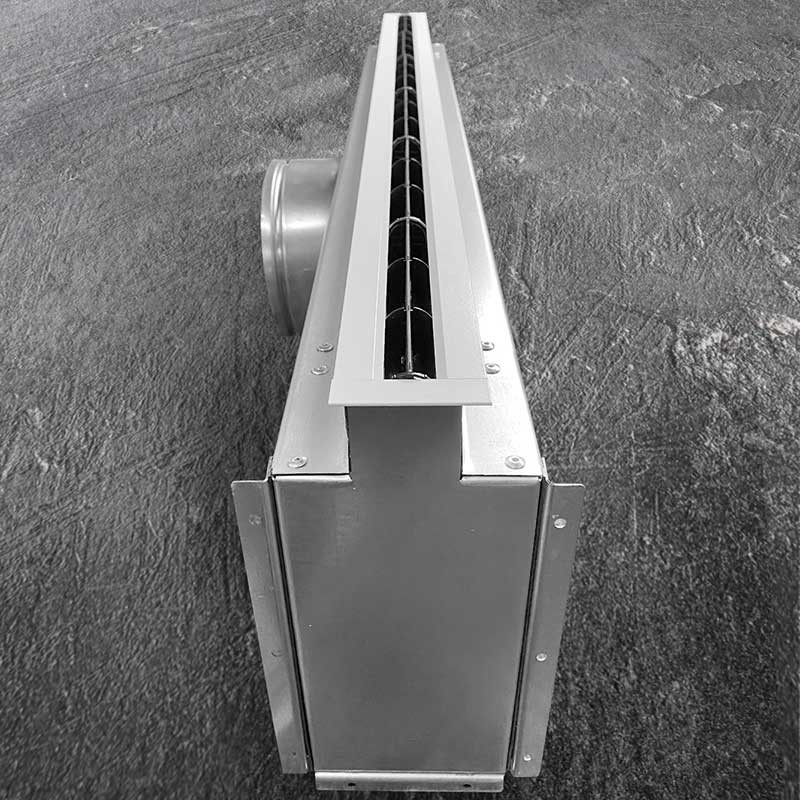

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Монтаж

Рекомендованная высота для установки диффузора ARPL35 не более 4 м. Монтаж производится с помощью винтового соединения к закладным деталям в КСД через специальные изделия для крепления. В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины. Изделия для крепления диффузоров входят в комплект поставки. После монтажа видимой частью остается рамка и направляющие.

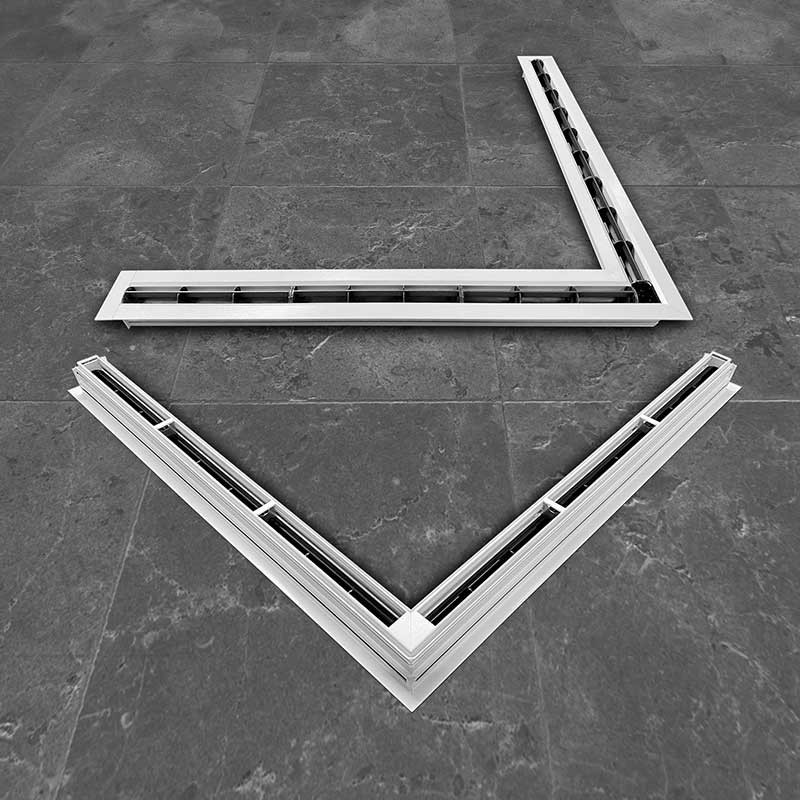

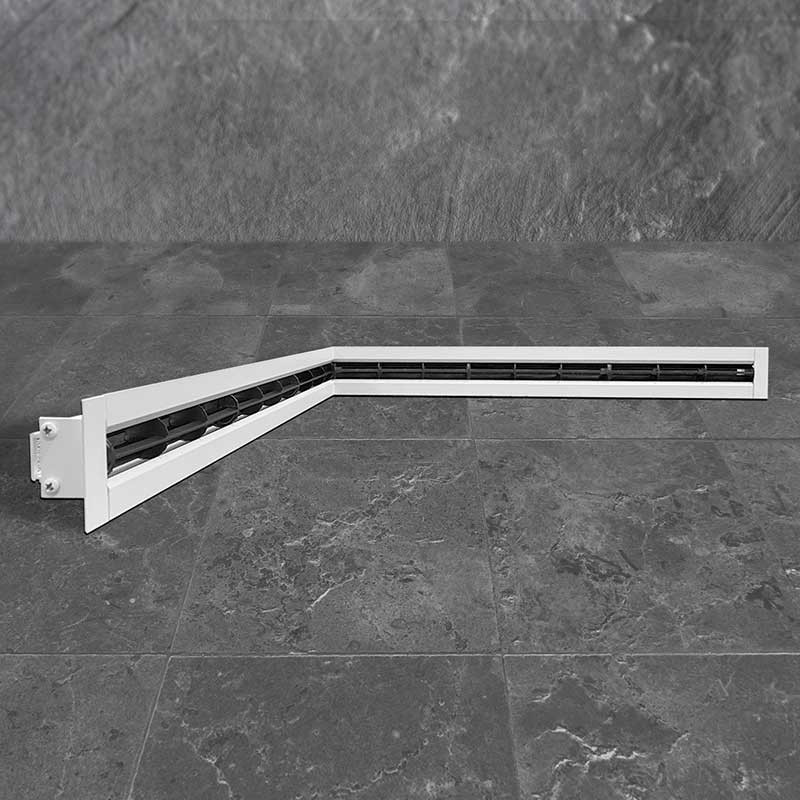

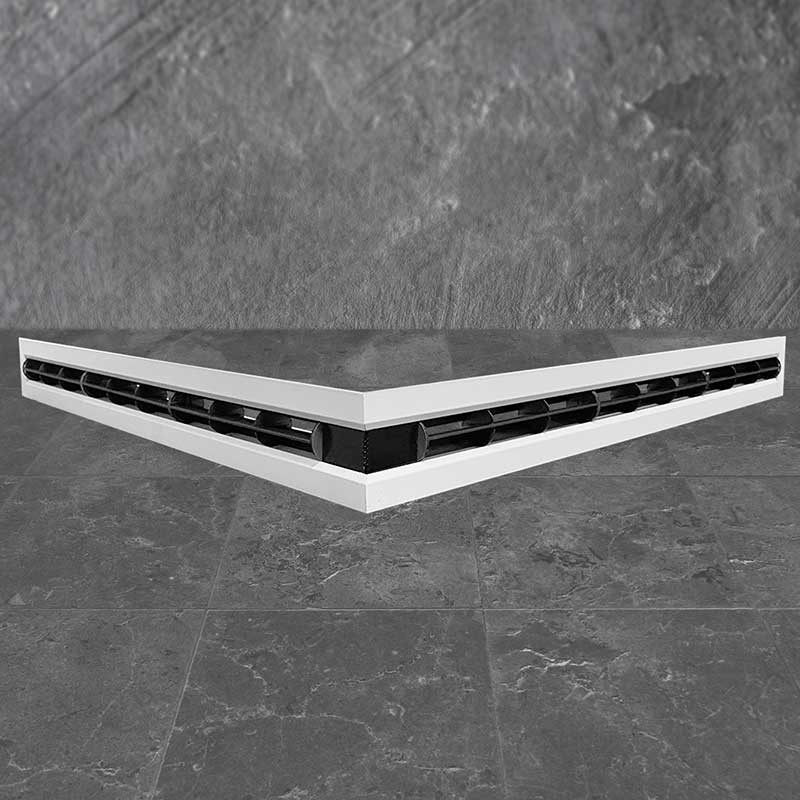

Угловые секции

Как и все щелевые решетки, диффузор ARPL35 изготавливается в виде угловой секции для установки вентиляционной системы по всему периметру помещения.
