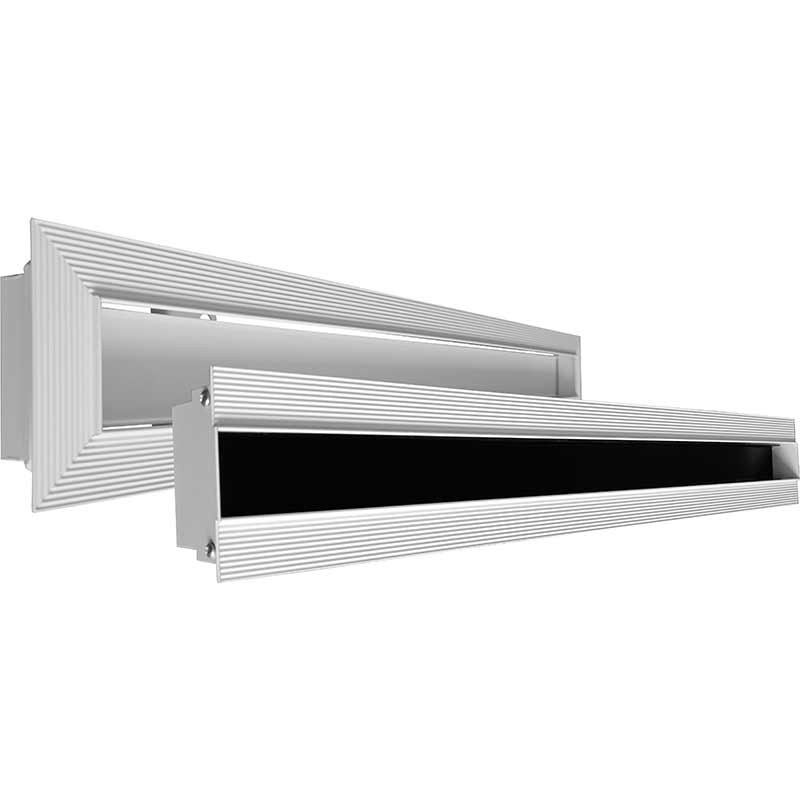

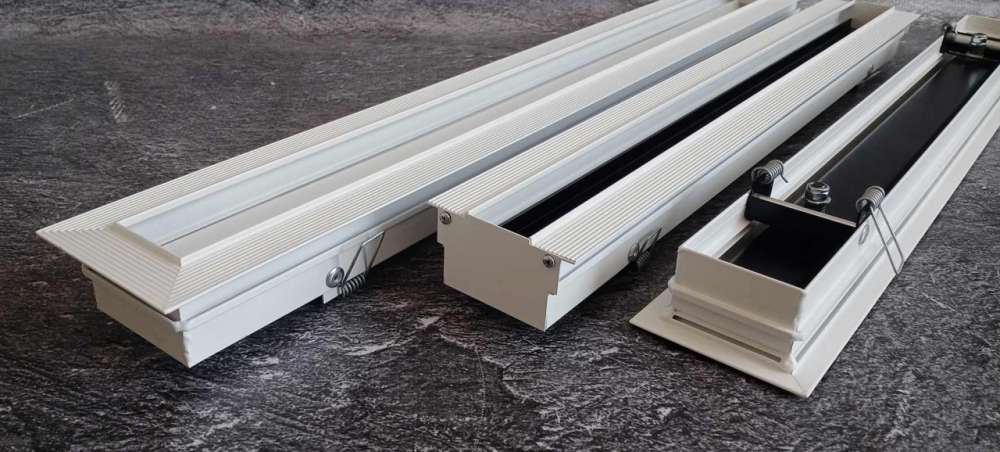

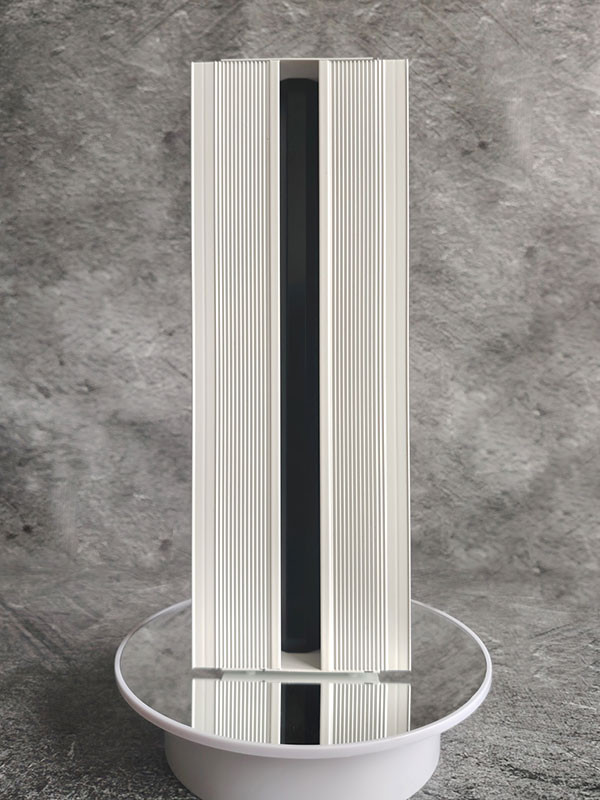

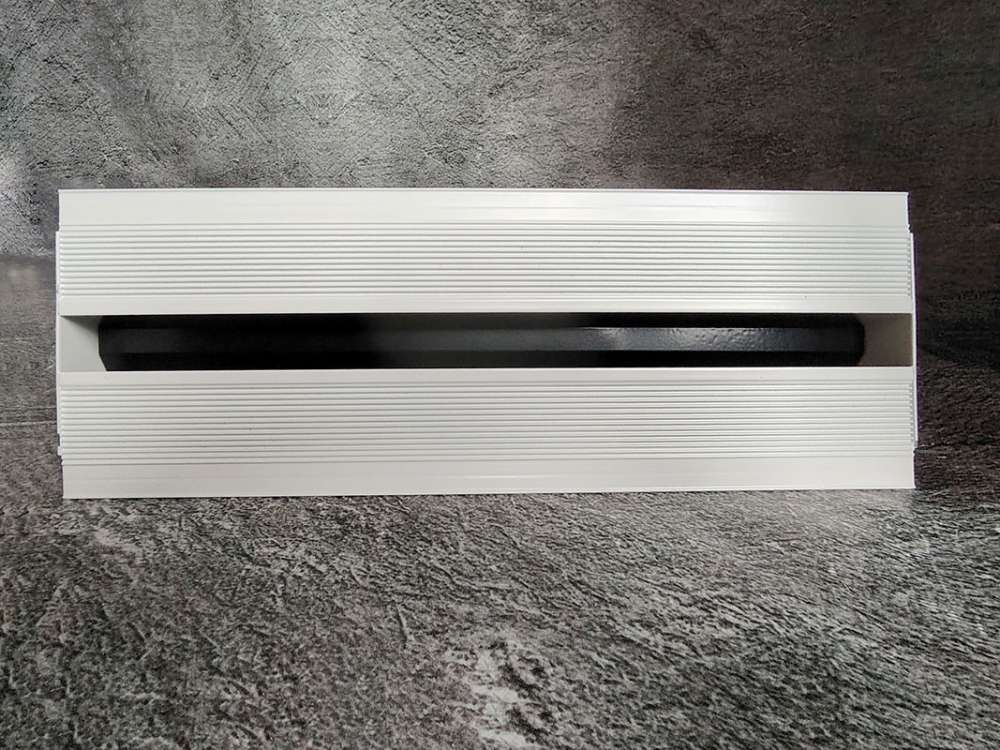

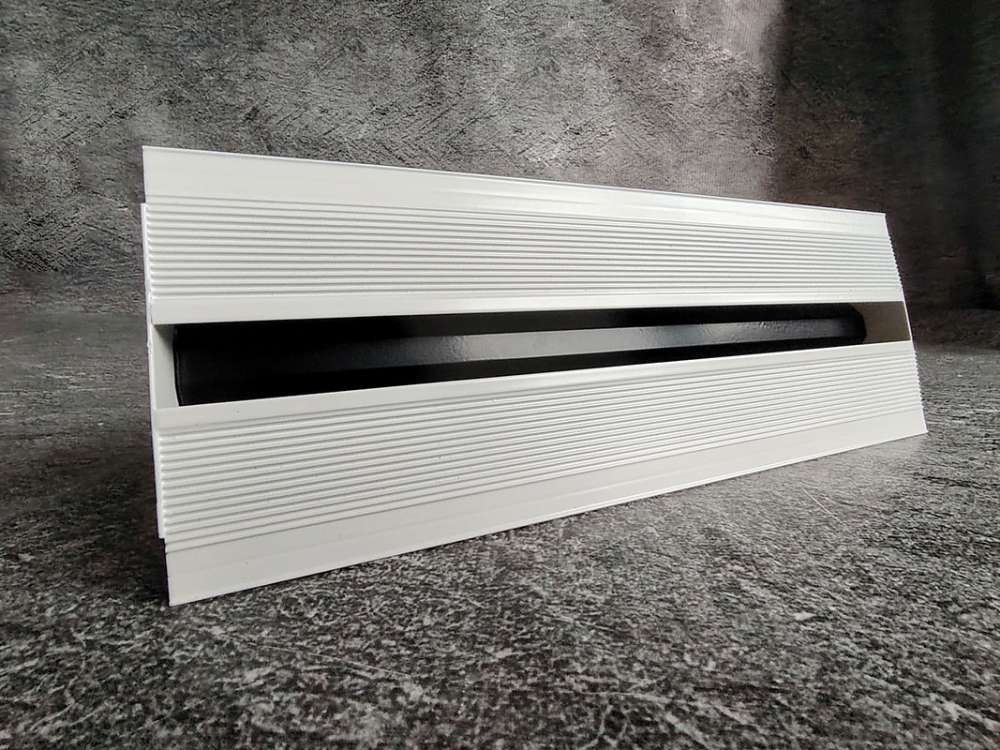

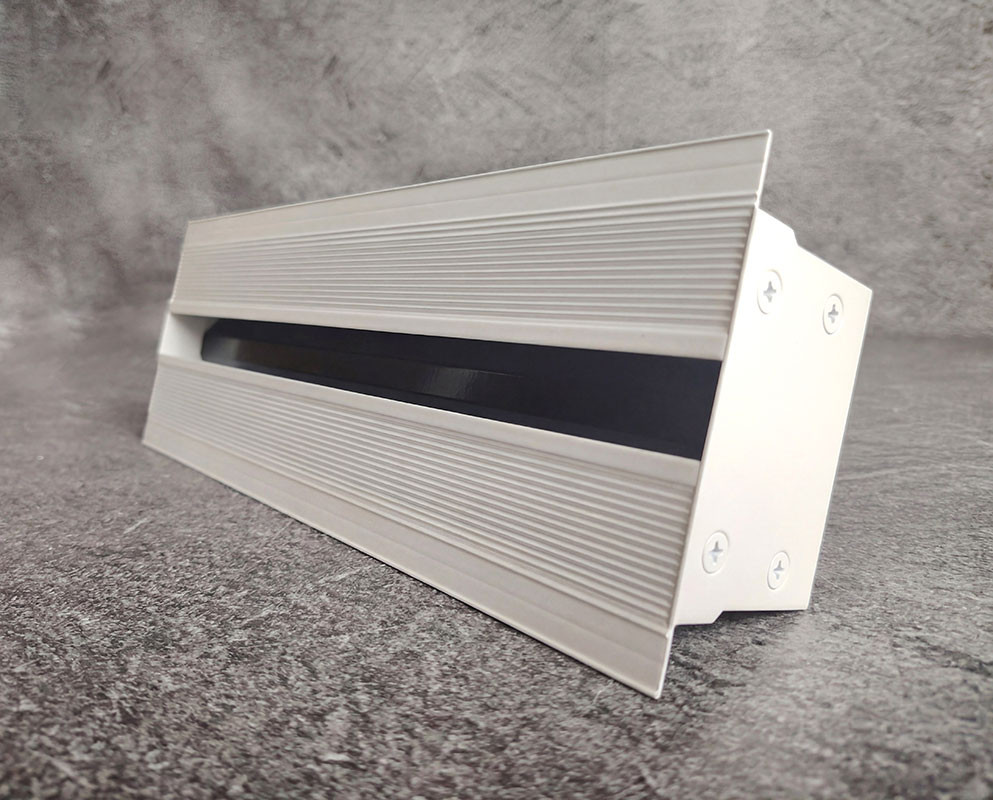

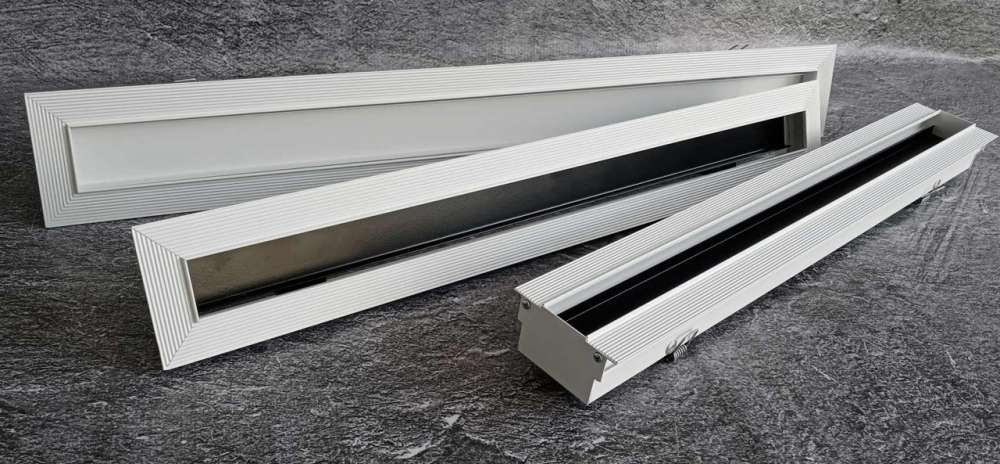

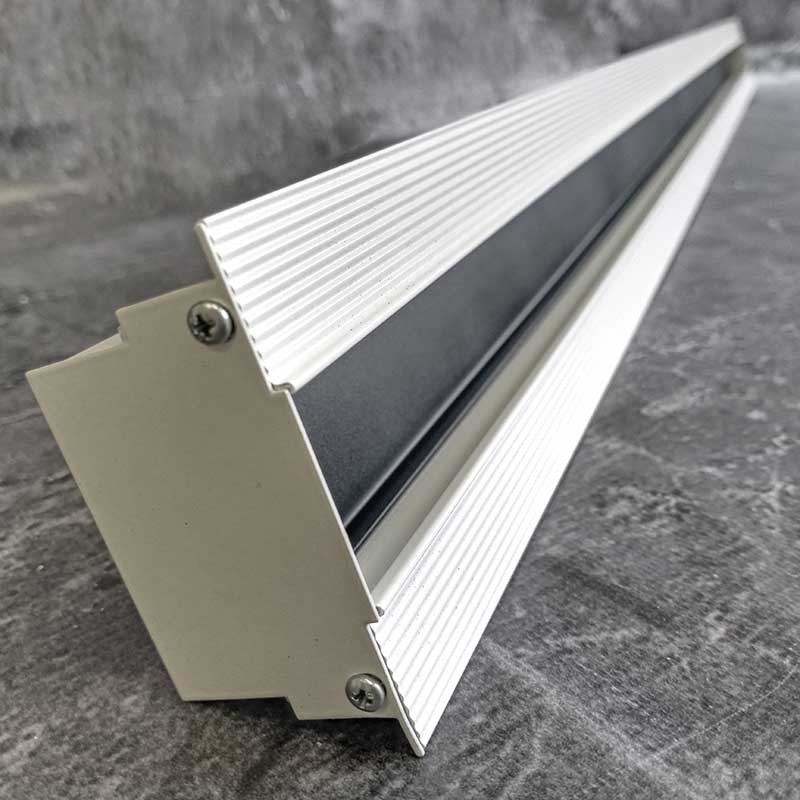

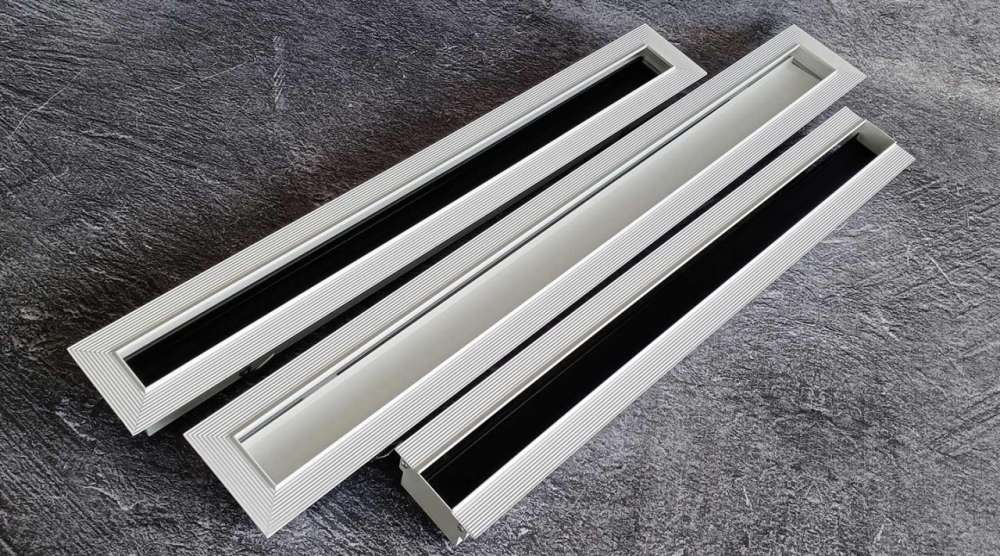

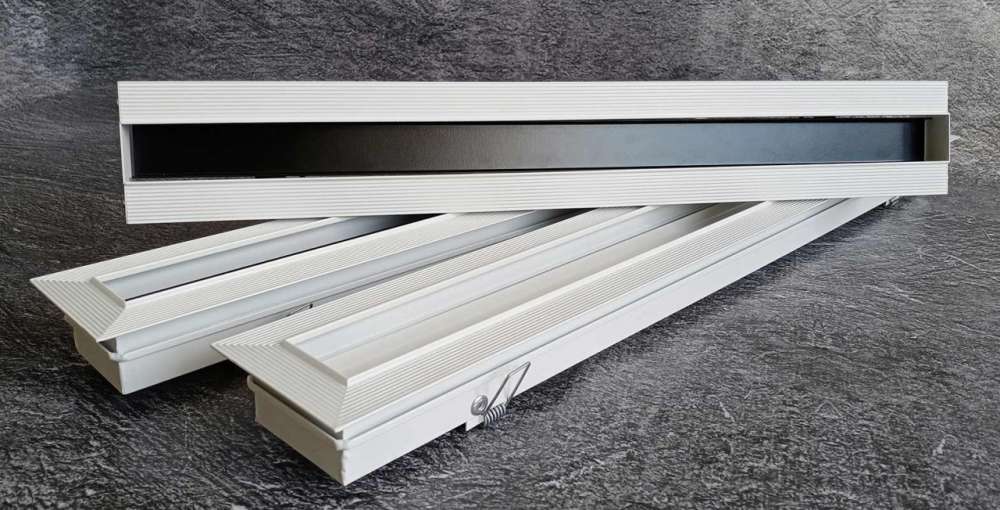

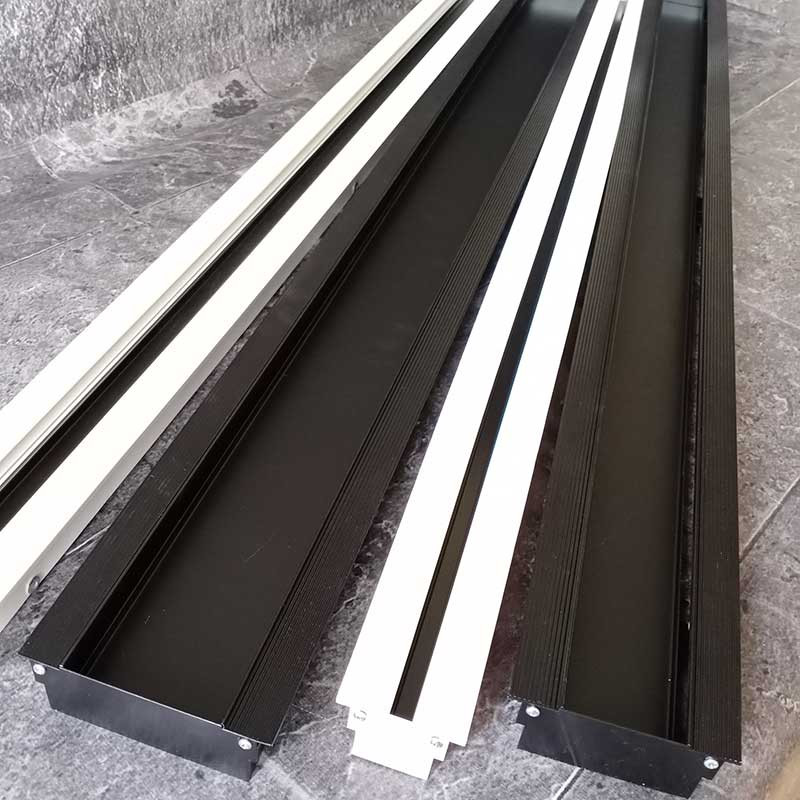

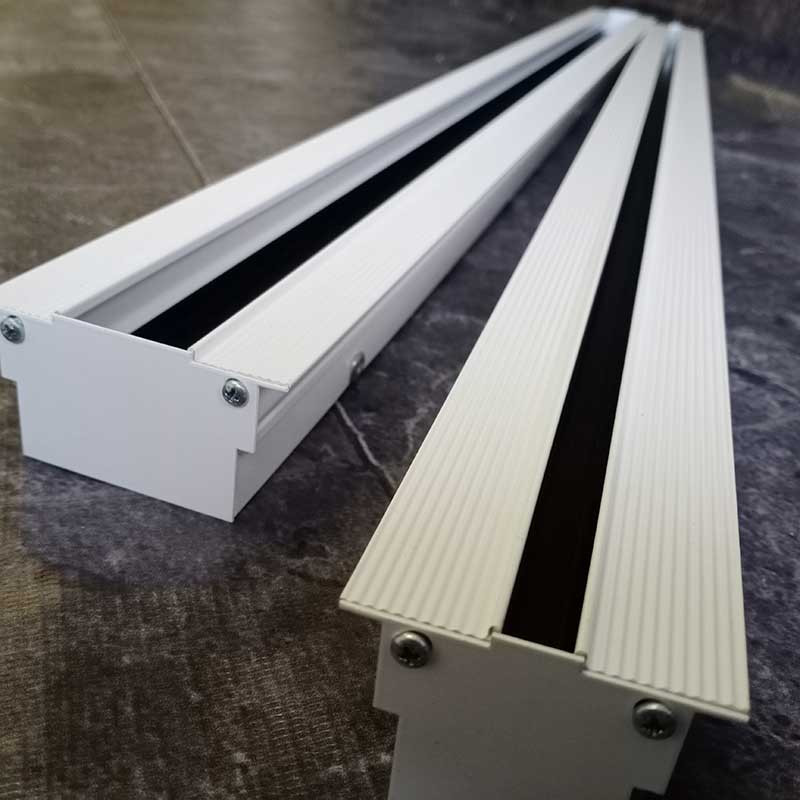

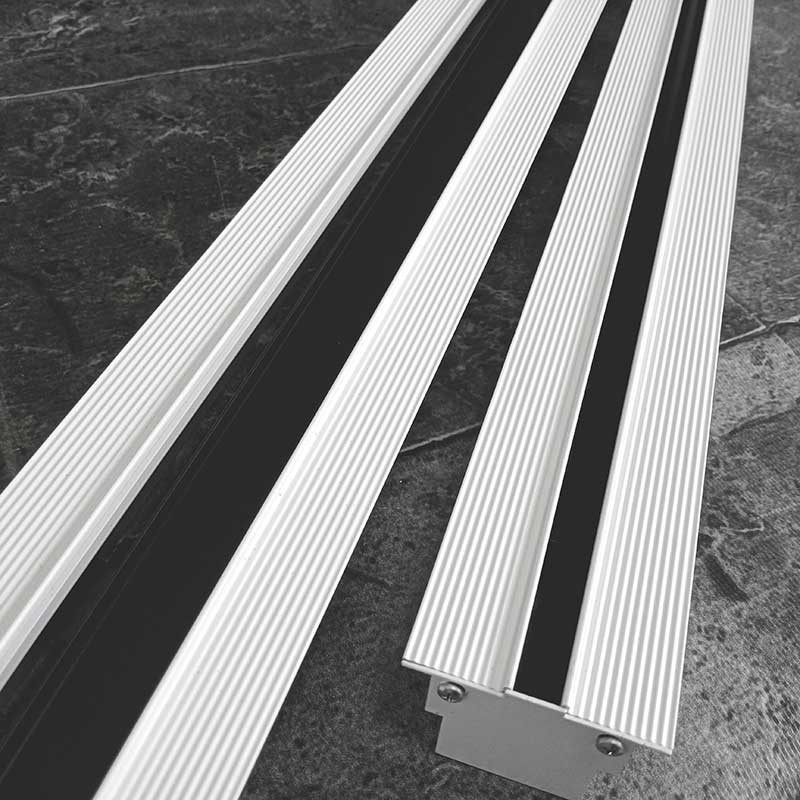

Щелевые решетки скрытого монтажа со съемной пластиной ARS-LOOK

МАТЕРИАЛЫ

• Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018.
• Покрытие: Полимерно-порошковое окрашивание.
• Цвет: Любой цвет по каталогу RAL Classic (рекомендуется черный RAL 9005)

КОНСТРУКЦИЯ

Количество щелей: 1 Высота щели: 10-40 мм

Длина модульной секции: 200 – 2900 мм

Модульная сборка:

Возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

Рамка:

Полка под шпаклевку 0,9 мм; углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения; углубление для позиционирования самореза при установке решетки

Комплектация:

Подвижный дефлектор для регулировки направления потока воздуха от вертикального до горизонтального. Выравниватель потока воздуха по запросу.

КАМЕРА СТАТИЧЕСКОГО ДАВЛЕНИЯ

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из цинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика.

По умолчанию все изделия поставляются в неокрашенном виде.

ТИПЫ КСД:

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

• КСД – стандартная камера с круглой врезкой
• КСД-У  – уменьшенная камера с круглой врезкой
• КСД-У-О – уменьшенная камера с овальной врезкой
• КСД-У-П – уменьшенная камера с прямоугольной врезкой

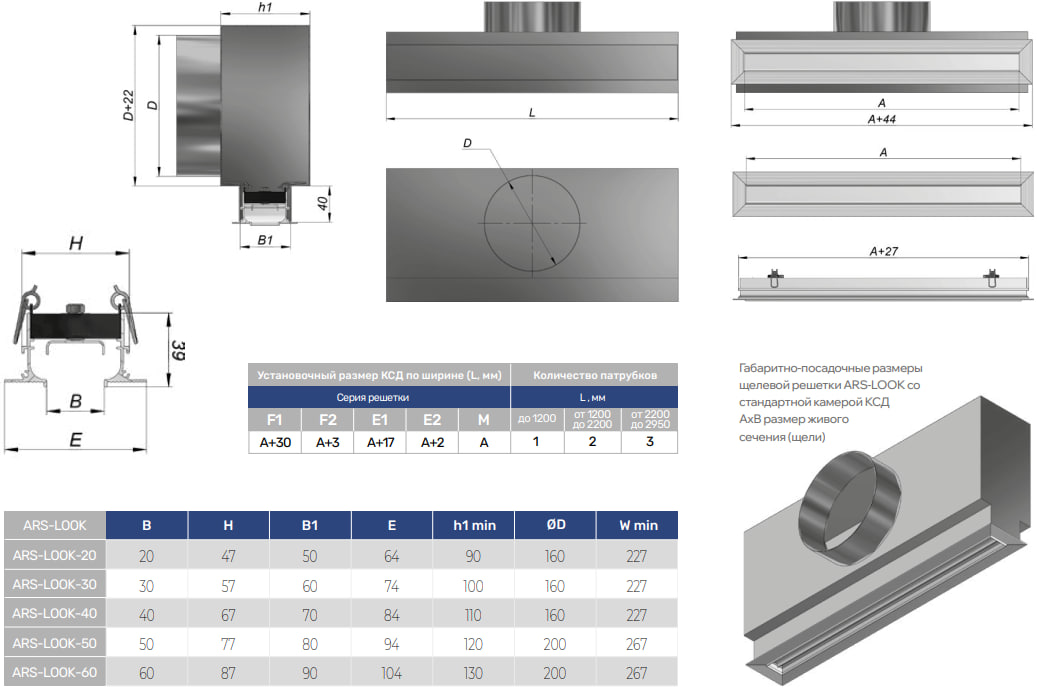

Габаритно-посадочные размеры щелевой решетки ARS-Look со стандартной камерой КСД АхВ размер живого сечения (щели)

Габаритно-посадочные размеры щелевой решетки ARS-Look с уменьшенной камерой с овальной врезкой КСД-У-О АхВ размер живого сечения (щели)

Габаритно-посадочные размеры щелевой решетки ARS-Look с уменьшенной камерой с прямоугольной врезкой КСД-У-П АхВ размер живого сечения (щели)

Габаритно-посадочные размеры решетки ARS-LOOK по длине щели (А,мм)

МОНТАЖ

Установка диффузоров выполняется после завершения монтажа КСД и подвесных потолков на металлическом каркасе с облицовкой из гипсокартонных листов (ГКЛ).

В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины – коннекторы (входят в комплект поставки модульных секций).

1. Установка КСД До монтажа подвесных потолков установить на потолке камеру статического давления без решетки. Для этого в потолке вбиваются анкера и вкручиваются шпильки.
2. Монтаж потолочного профиля

Монтируется металлический каркас и облицовывается гипсокартоном.

3. Крепление диффузора

Фиксация диффузора осуществляется с помощью винтового соединения через внешний фланец. Для точного позиционирования самореза на фланце предусмотрено специальное углубление.

4. Финишная отделка:

Шпаклевка и покраска. Под шпаклевку предусмотрена полка 0,9 мм. Места стыков решетки и ГКЛ рекомендуется зашпаклевать высокопрочной гипсовой шпаклевкой Унифлот (Knauf-Uniflott).

ПРИМЕР ЗАКАЗА

ПРИМЕР ЗАКАЗА КСД К ДИФФУЗОРУ

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются.

По требованию возможно изготовление КСД по чертежам заказчика.
