Щелевые решетки скрытого монтажа со съемным жалюзийным полотном ARS-Line-TS

Описание

Щелевые решетки скрытого монтажа ARS-Line-TS используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

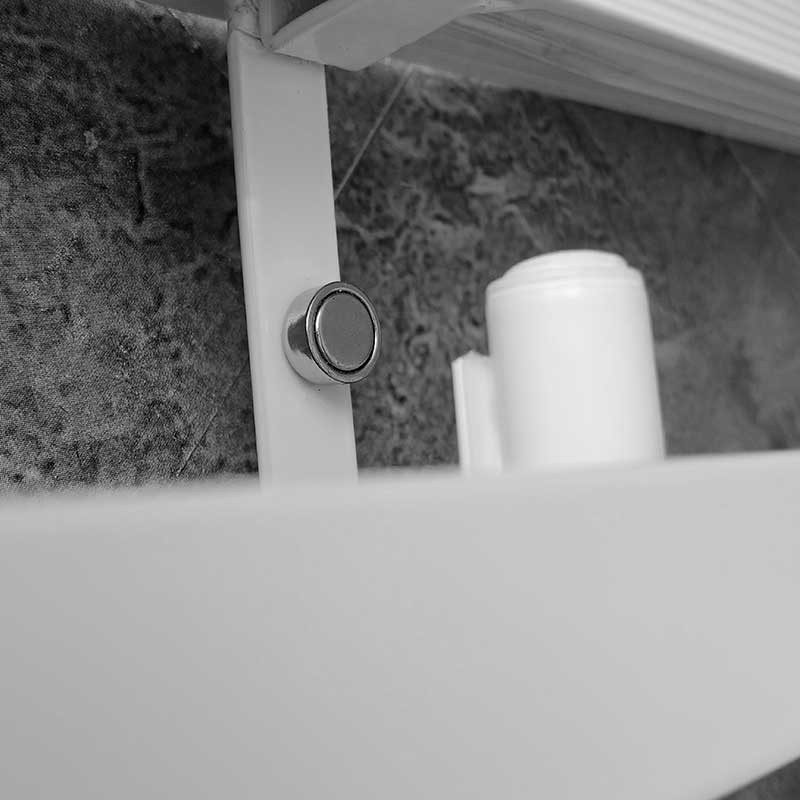

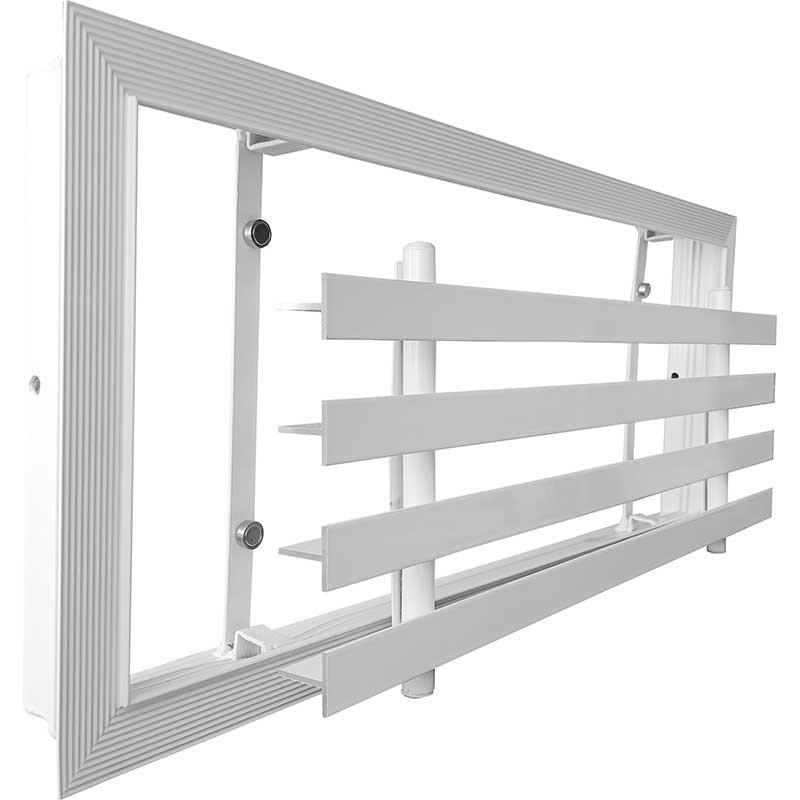

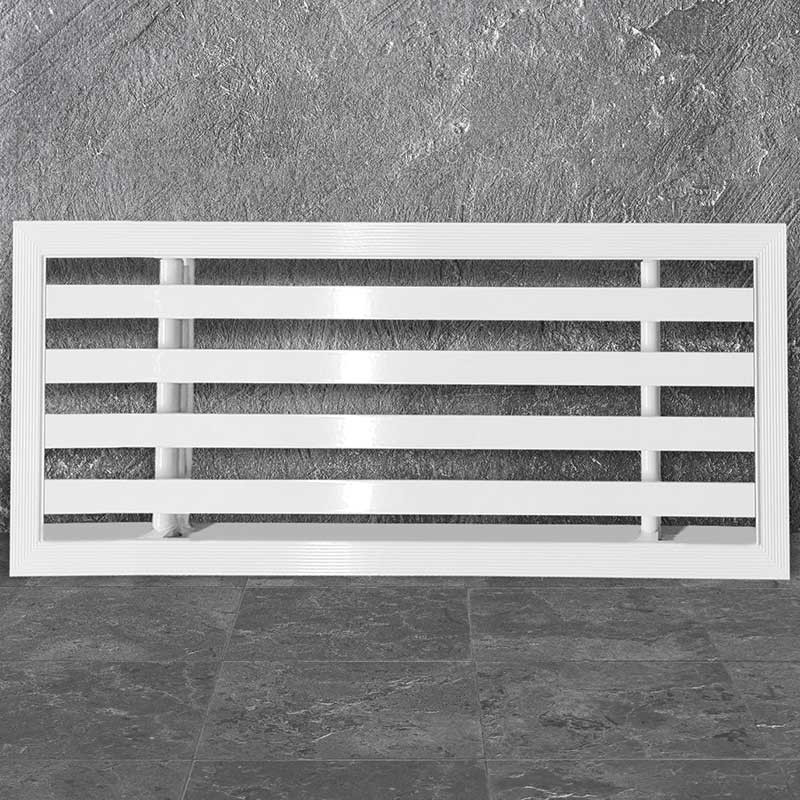

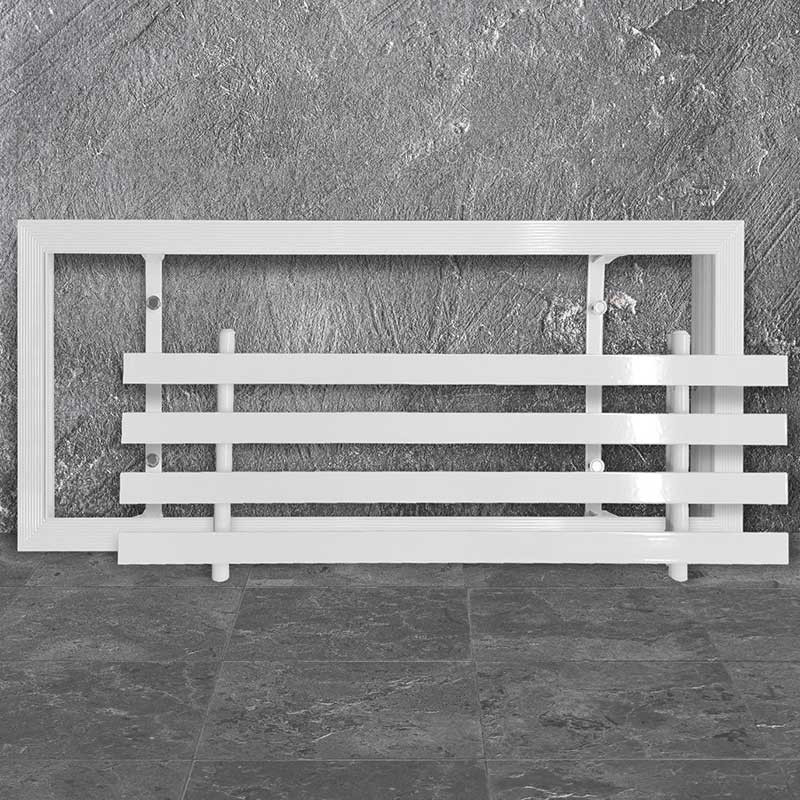

Отличительной особенностью решетки ARS-Line-TS является съемное жалюзийное полотно на магнитах, что значительно облегчает обслуживание вентиляционного канала в процессе эксплуатации. Т-образные жалюзи шириной 20 мм образуют ровные щели. После монтажа линейной решетки видимой частью в помещении остается только жалюзийное полотно. Рамка оснащена “полкой” 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала.

Щелевые решетки ARS-Line-TS изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус решетки окрашивается в белый цвет RAL 9016M матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.

Для подключения к системе воздуховодов решетки комплектуются камерой статического давления – КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

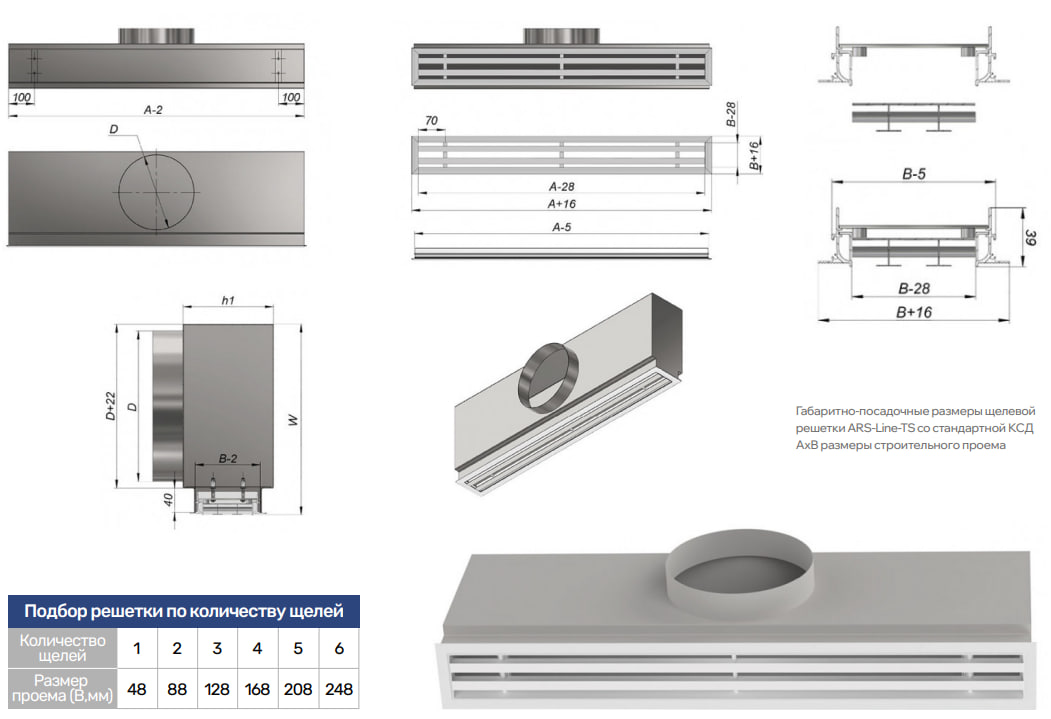

К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД). Решетка крепится саморезами к закладным деталям в КСД через крепежные элементы в решетке. После установки решетки к КСД, производится облицовка гипсокартоном (под гипсокартон на решетке предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.
