Скрытый линейный диффузор под шпаклевку ARSDL

Скачать документацию / 9 151 Кб

Щелевые решетки скрытого монтажа под шпаклевку ARSDL используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

    Описание скрытого линейного диффузора под шпаклевку ARSDL

    Щелевые решетки скрытого монтажа под шпаклевку ARSDL используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

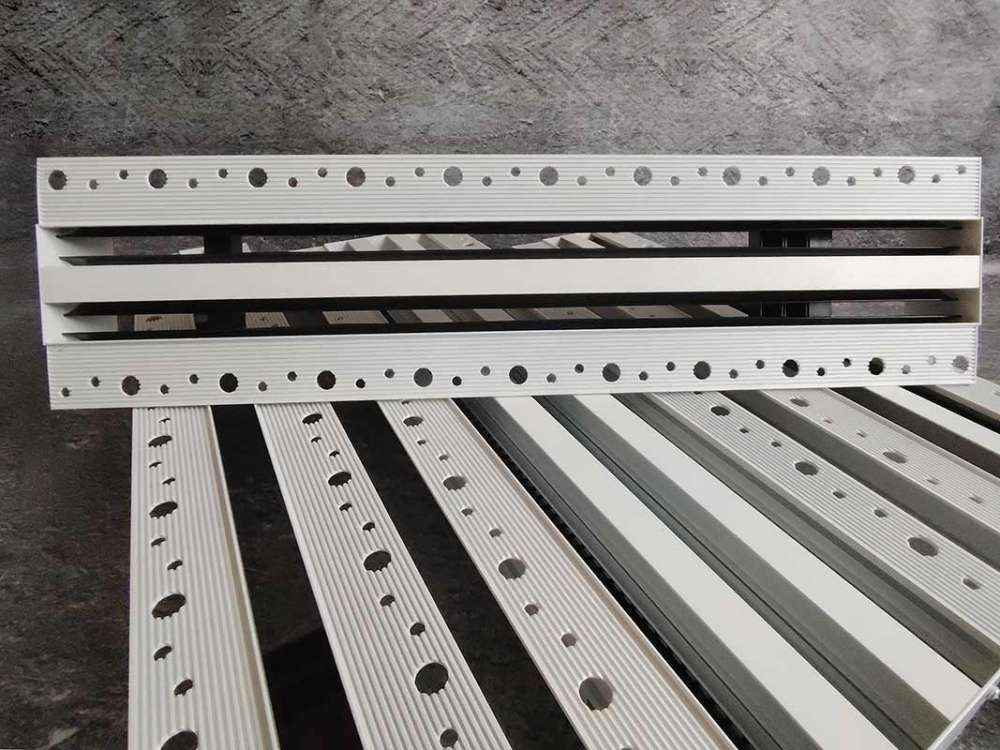

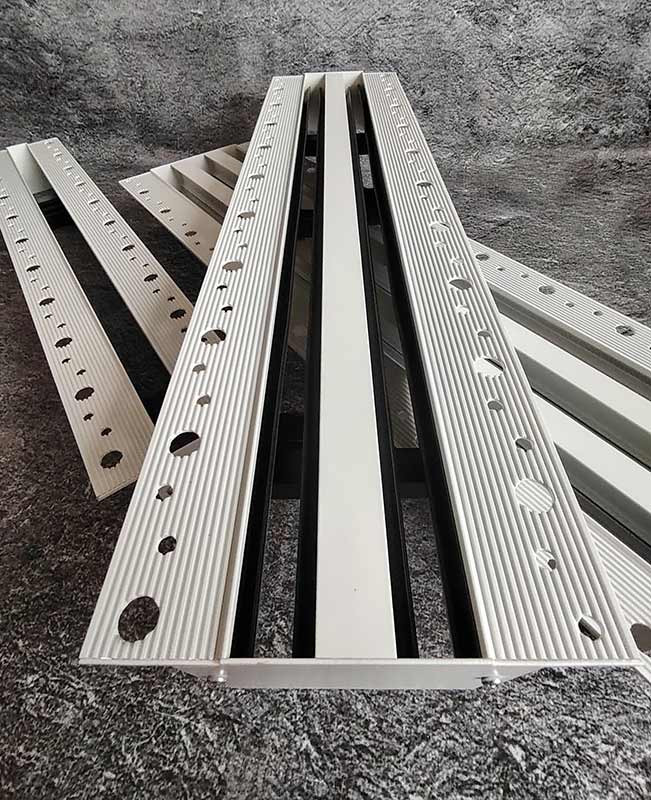

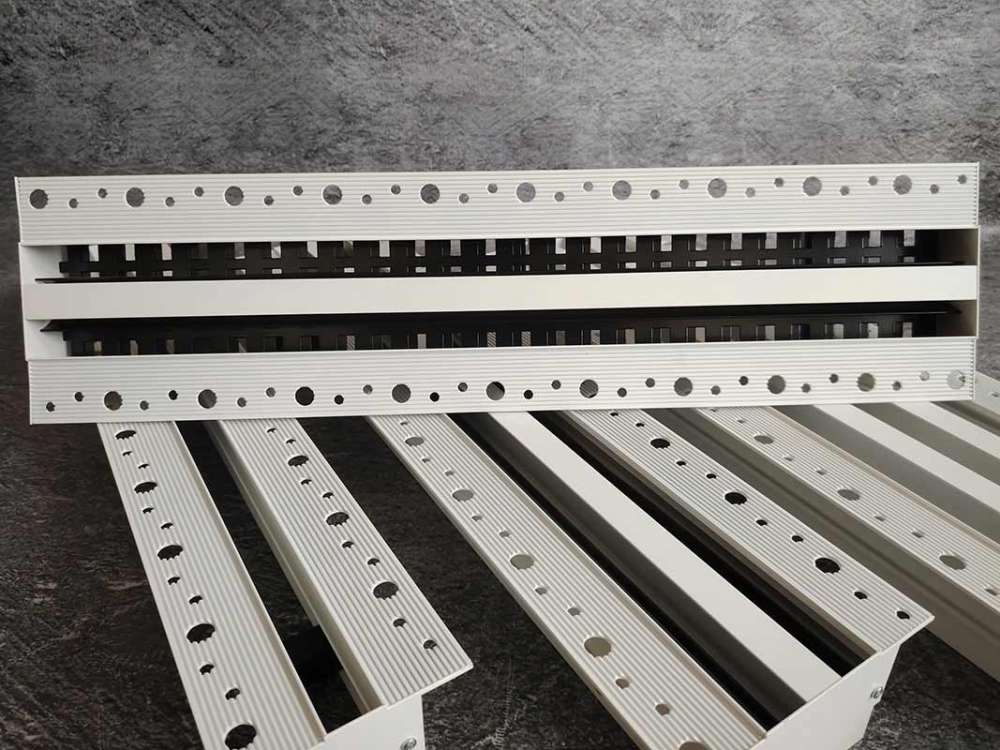

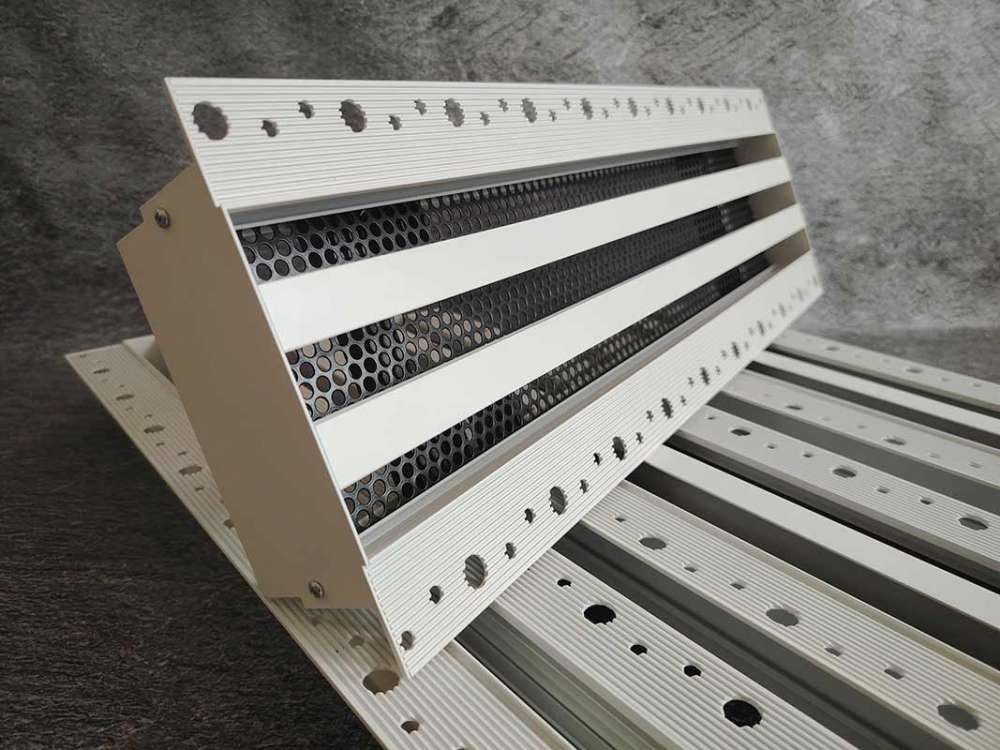

    Конструкция профиля решетки предусматривает фланец с  углублениями и отверстиями для лучшей адгезии финишного  материала по длине решетки и заглушки с торца. После  монтажа решетки, видимой частью в помещении остаются  только щели.

    Особенности ARSDL:

    • количество щелей – 1-6
    • ширина щели 20 мм
    • длина щели от 200 до 3000 мм с любым шагом
    • фланец имеет углубления со специальной формой паза и отверстия для лучшего сцепления шпаклевки и исключения ее отслоения
    • полка под шпаклевку 2,3 мм
    • возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха,  направляющими для регулировки потока
    • минимальный запас запотолочного монтажного пространства – 110 мм
    • присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST
    • возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

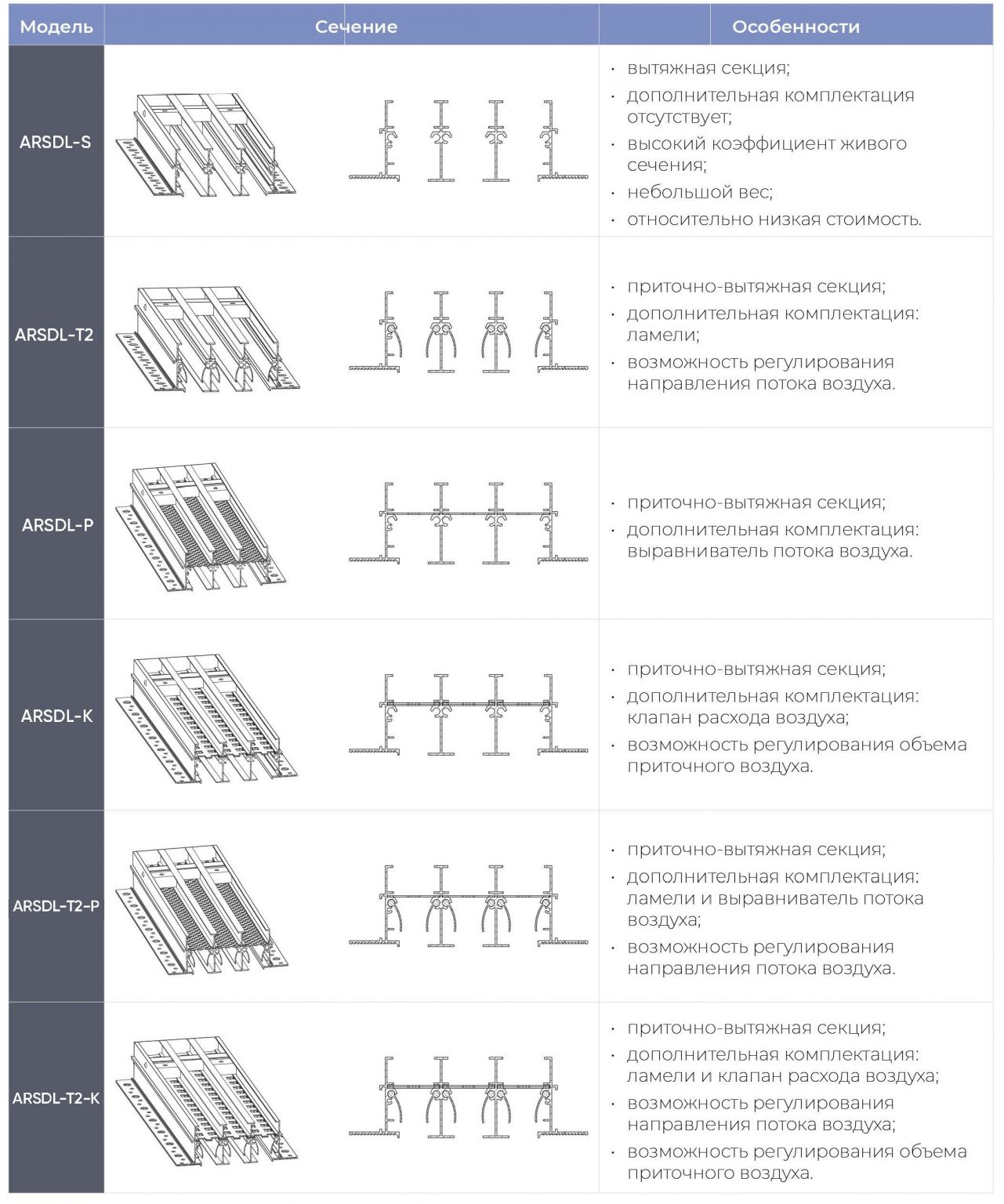

    Внутреннее исполнение щелевых диффузоров серии ARSDL

    Камера статического давления

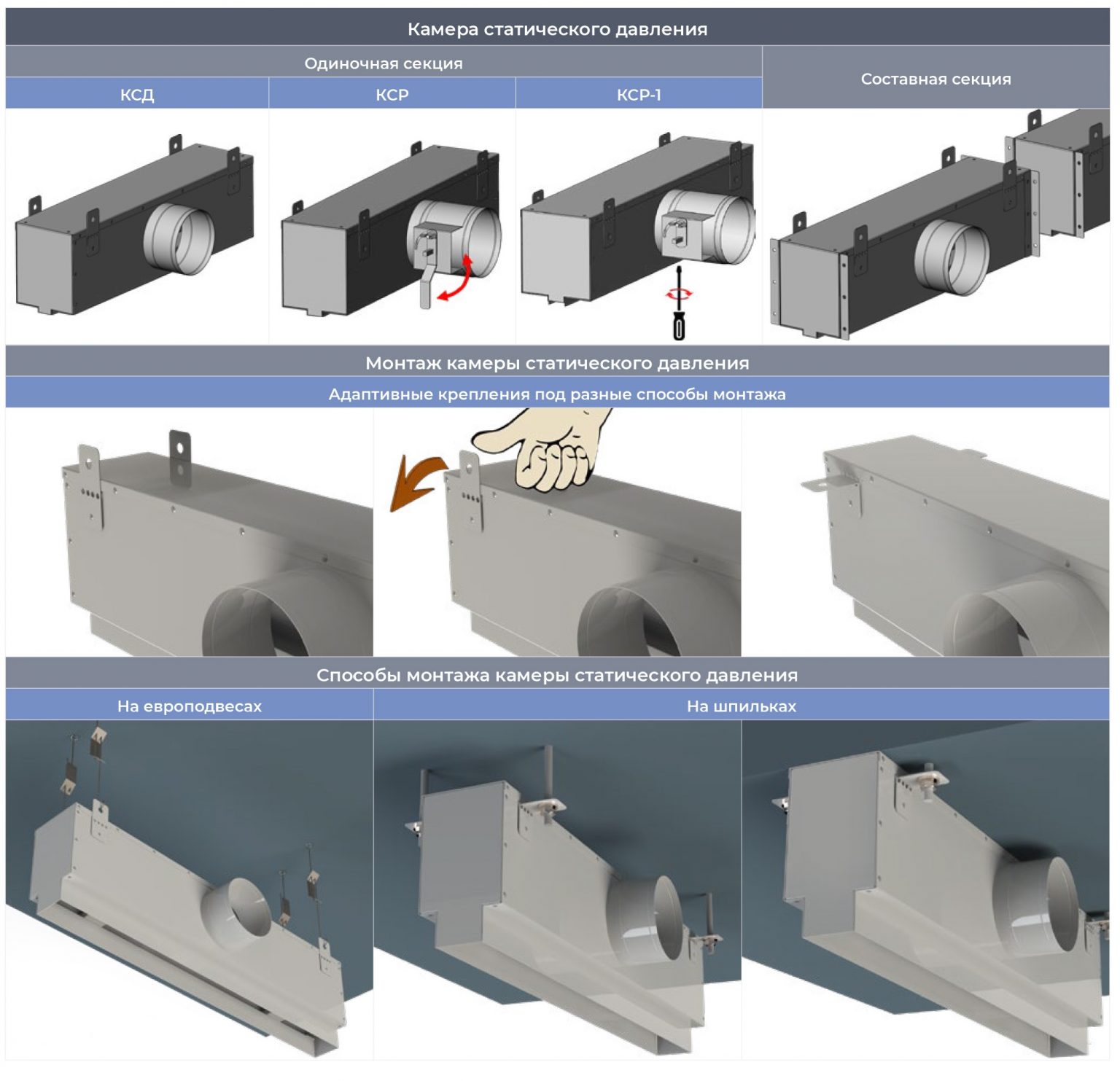

    Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.

    Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

    Типы КСД:

    • КСД
      стандартная камера с круглой врезкой
    • КСД-У
      уменьшенная камера с круглой врезкой
    • КСД-У-О
      уменьшенная камера с овальной врезкой
    • КСД-У-П
      уменьшенная камера с прямоугольной врезкой

    Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

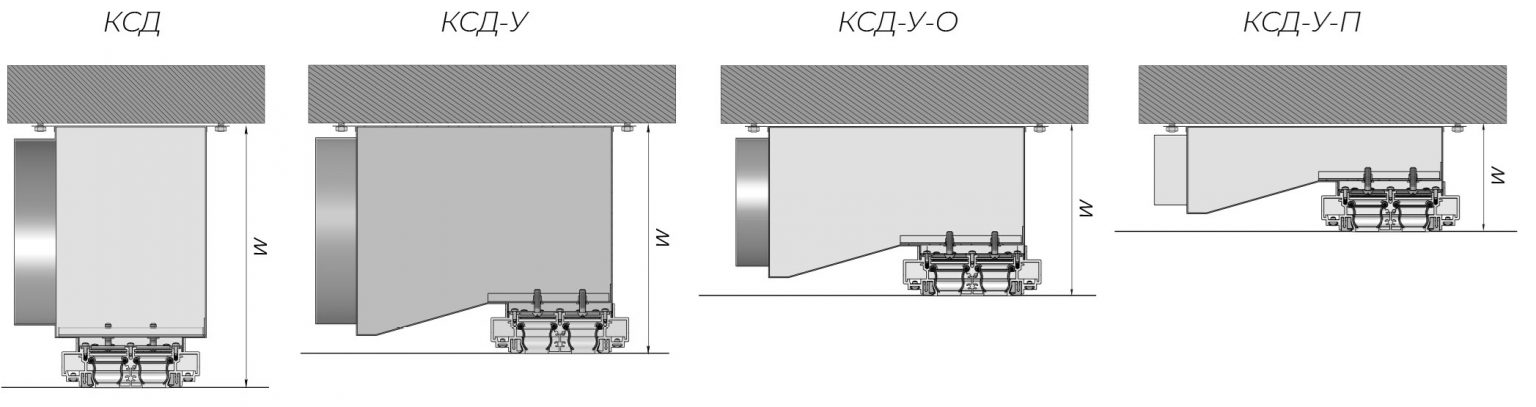

    Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

    Размер монтажного пространства W min в зависимости от подводящего воздуховода

    Используемые материалы

    Щелевые решетки ARSDL изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL9016М  матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной  листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

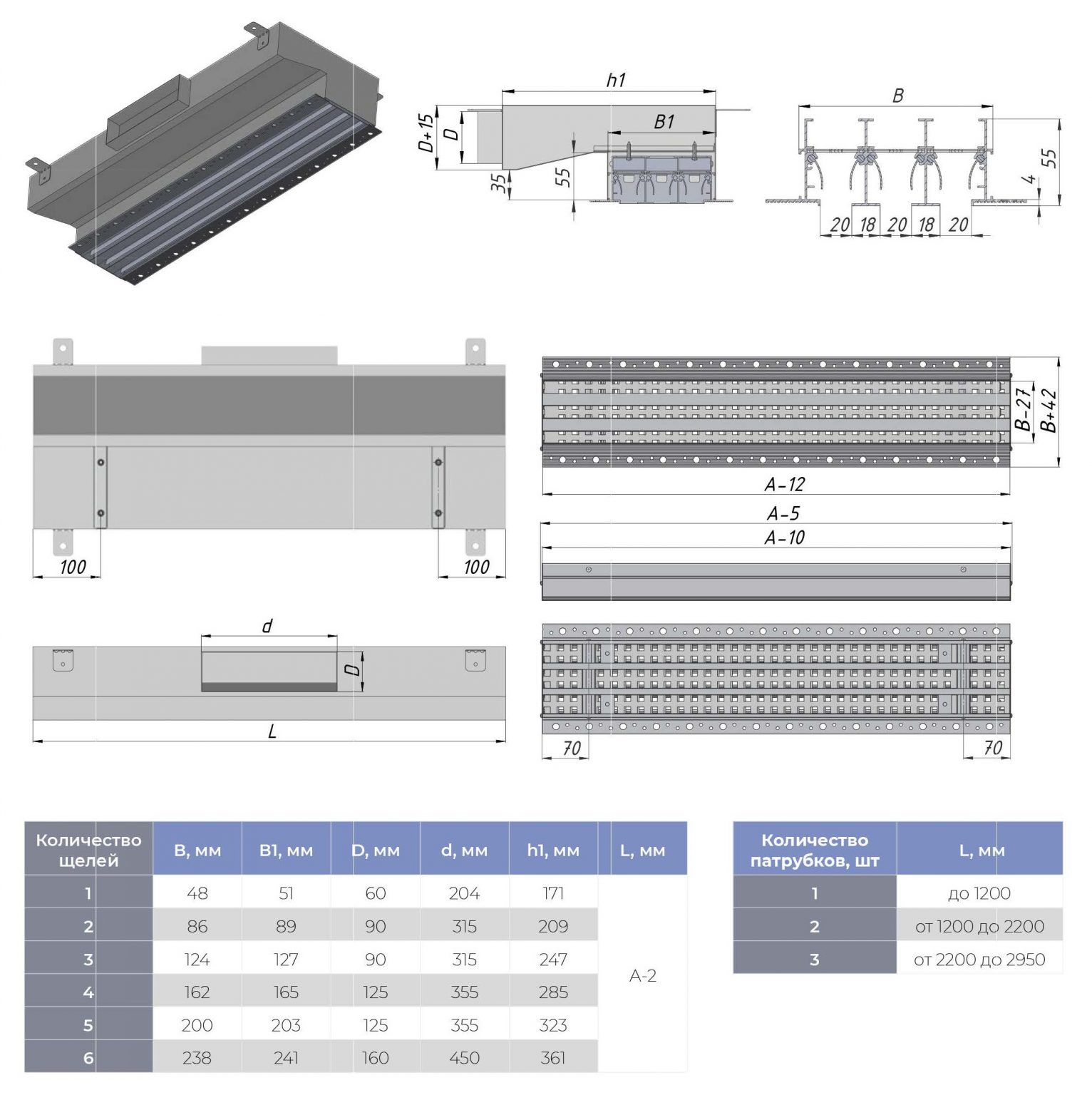

    Габаритно-посадочные размеры диффузоров серии ARSDL с КСД стандартной конфигурации

    А – ширина строительного проема, В – посадочный размер диффузора по высоте

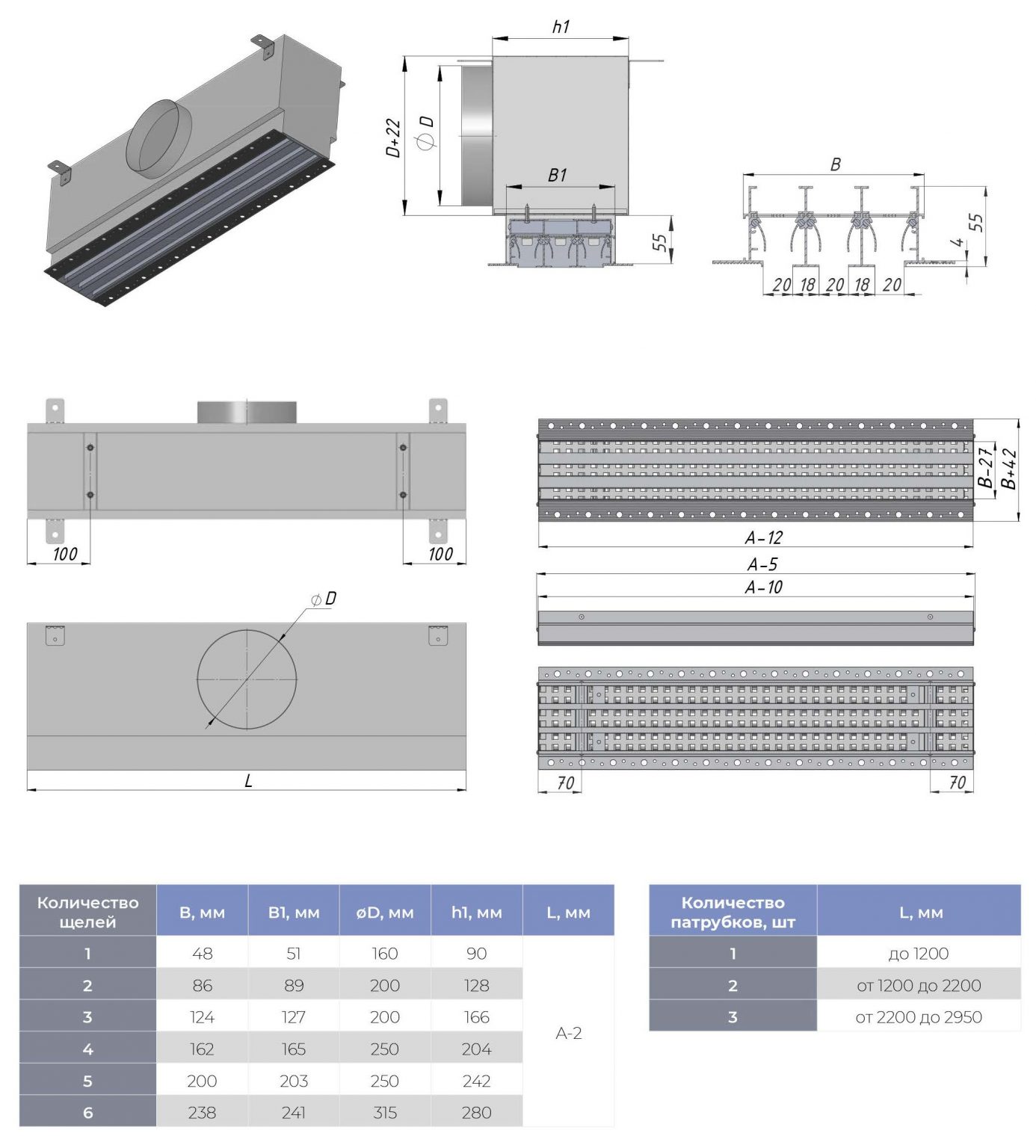

    Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У с круглой врезкой

    А – ширина строительного проема, В – посадочный размер диффузора по высоте

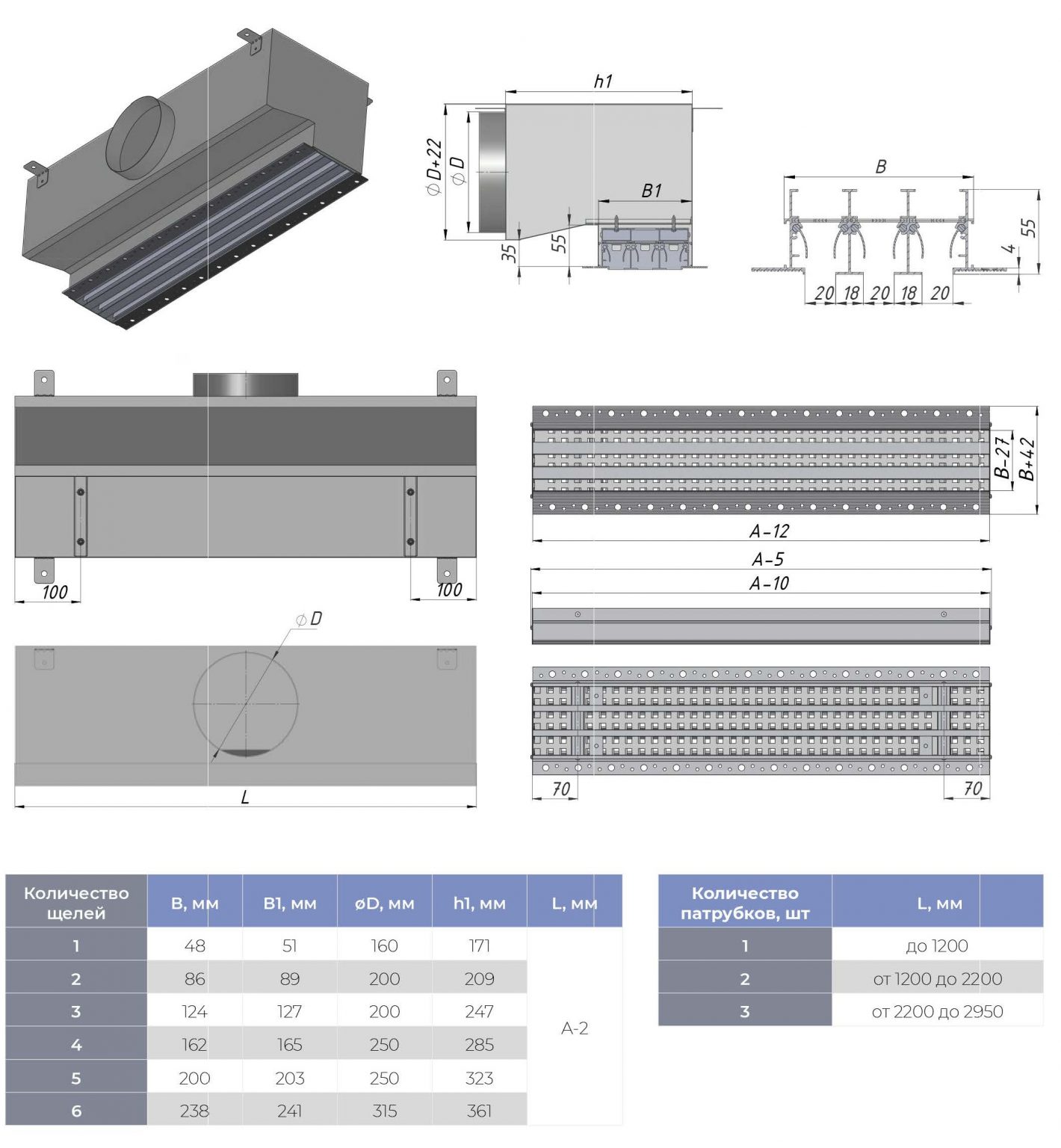

    Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У-О с овальной врезкой

    А – ширина строительного проема, В – посадочный размер диффузора по высоте

    Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У с прямоугольной врезкой

    А – ширина строительного проема, В – посадочный размер диффузора по высоте

    Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а  являются результатом работ по усовершенствованию его конструкции или технологии производства.

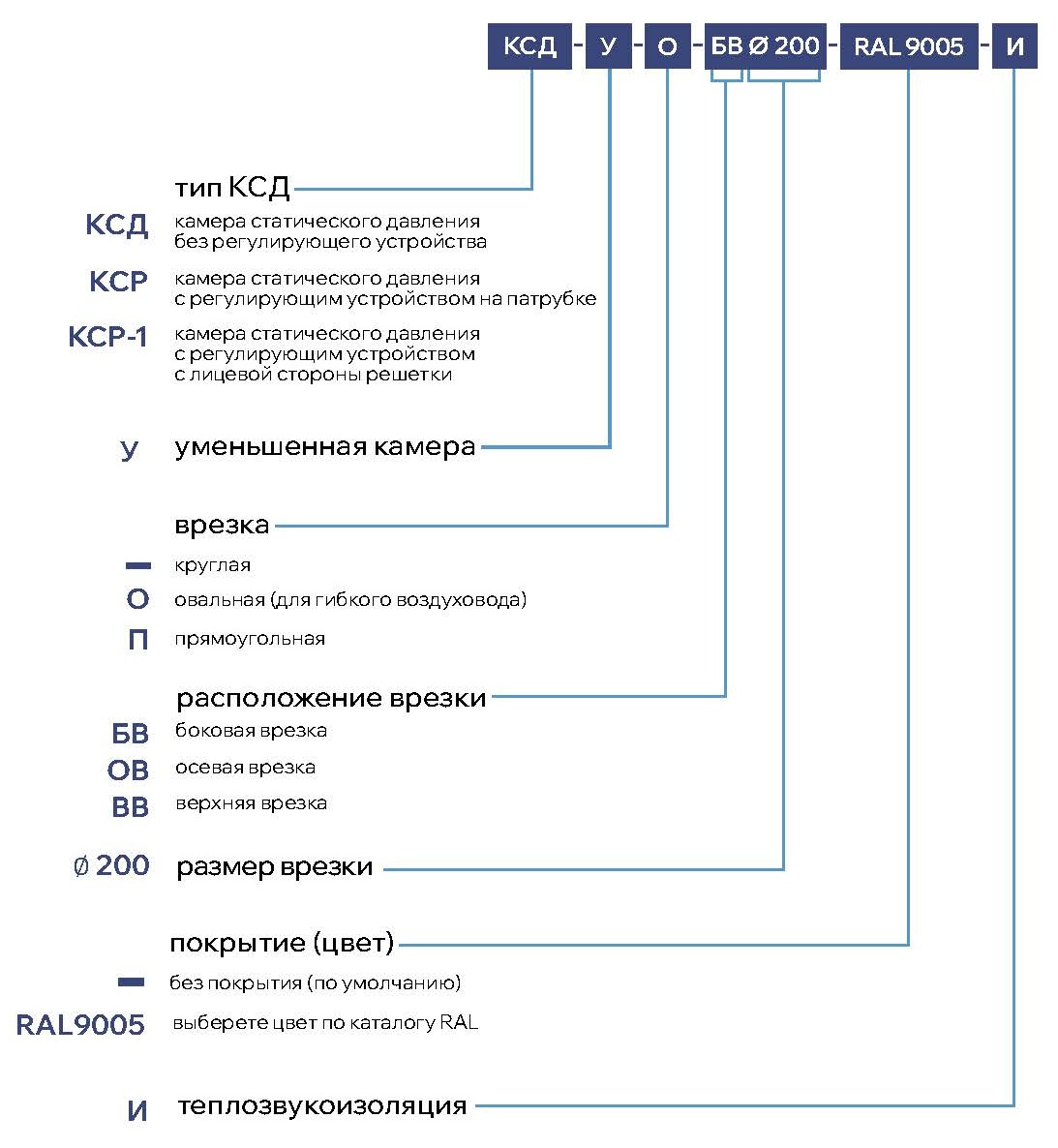

    Пример заказа КСД к диффузору

    Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
