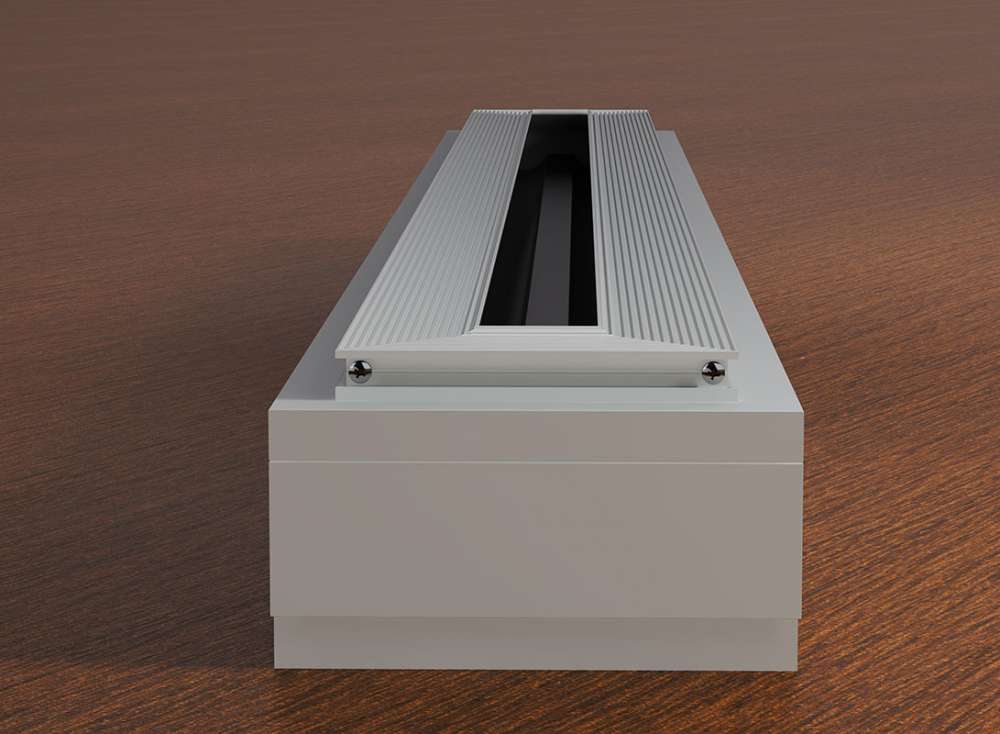

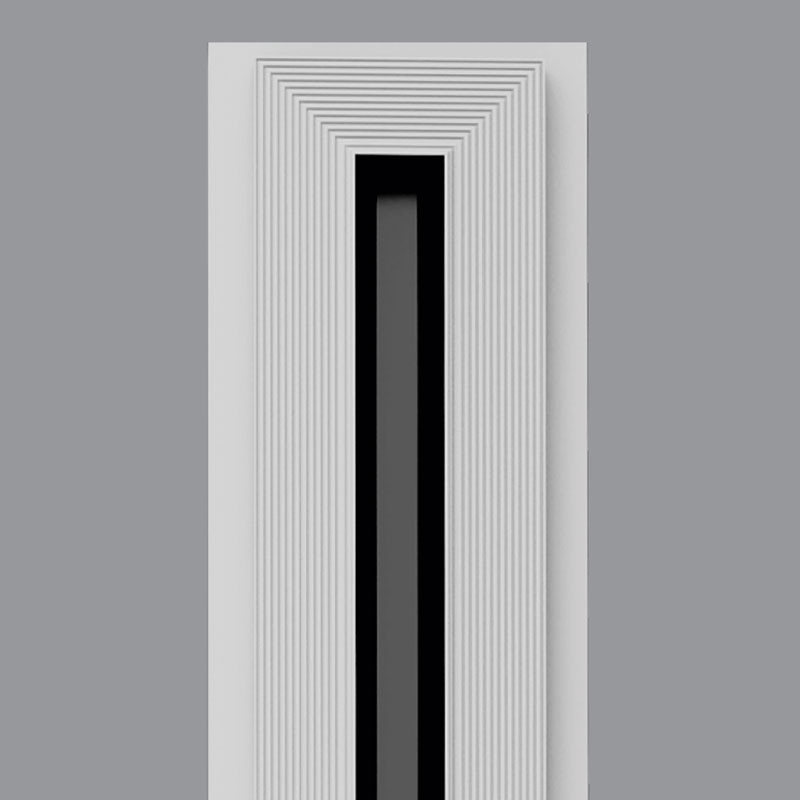

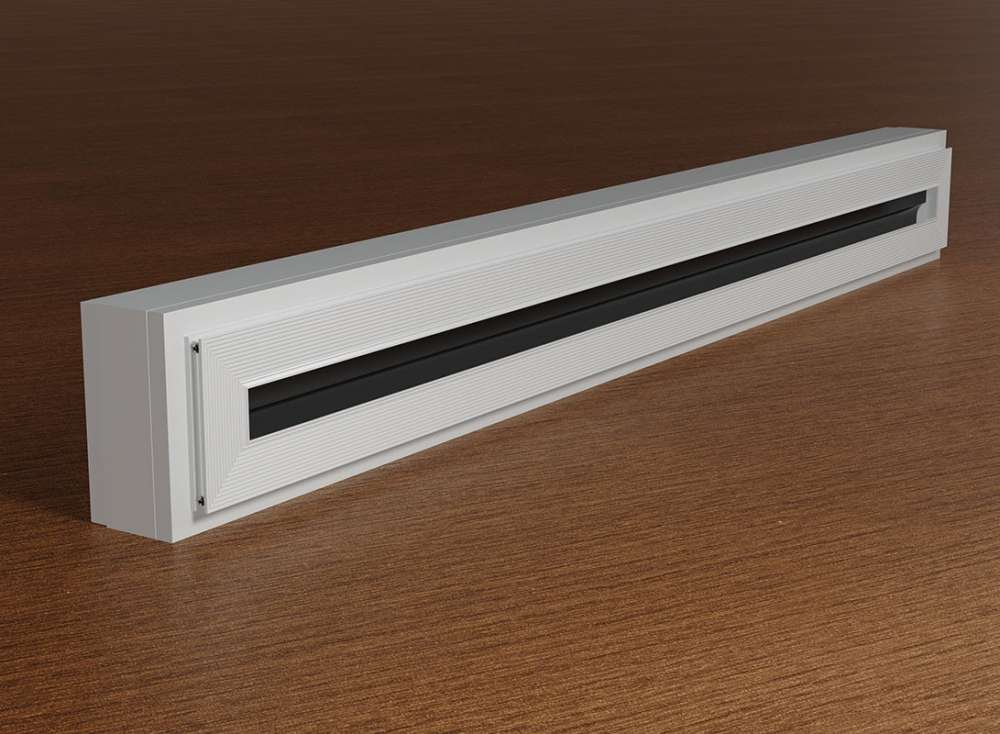

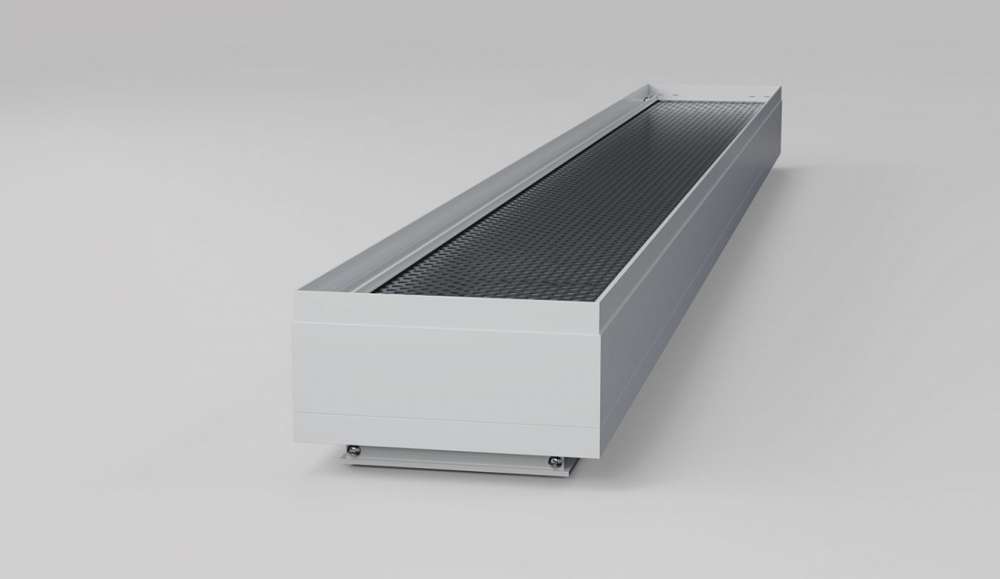

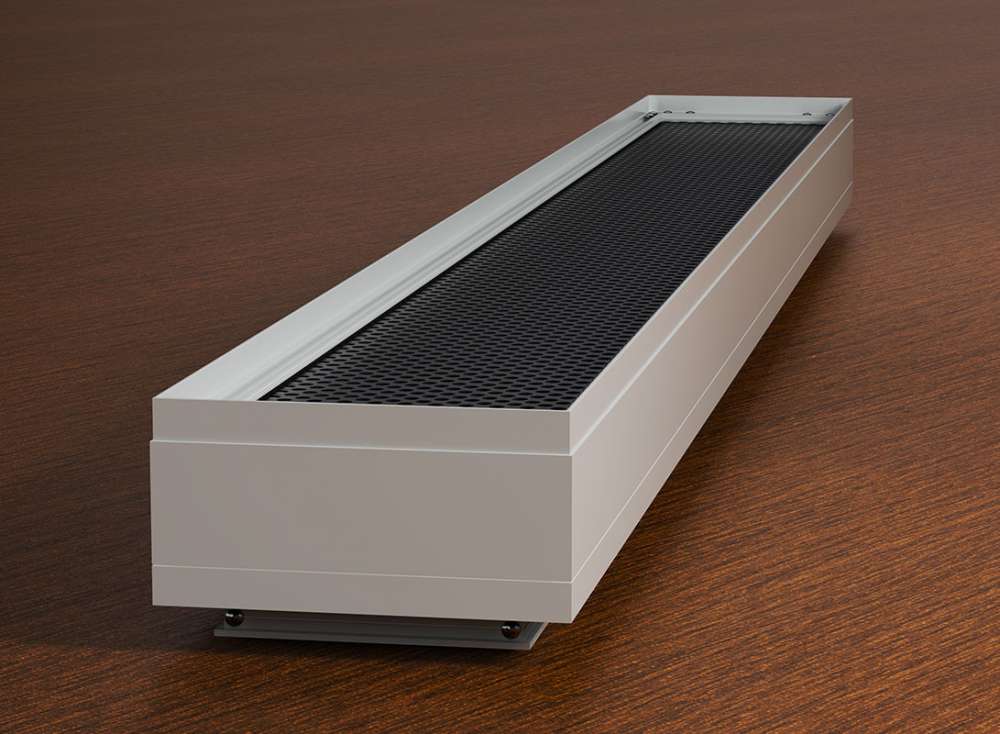

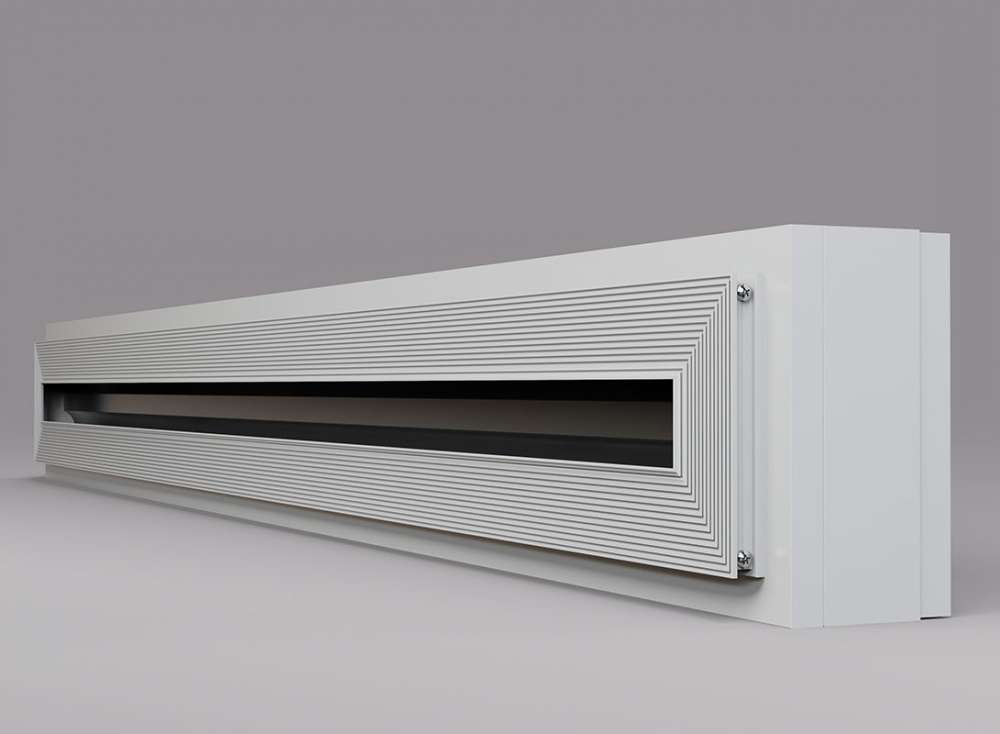

Скрытый щелевой диффузор ALM

Новая запатентованная высокоэффективная серия щелевых диффузоров скрытого монтажа

• Место применения – в гипсокартон
• Вид решетки – щелевые
• Способ монтажа – скрытого монтажа
• Регулировка – регулируемая
• Форма – прямоугольные
• Материал – алюминий
• Конструкция – неразборная

• Корректное распределение воздушного потока за счет сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
• Эффект Коанда – настилающий горизонтальный поток воздуха.
• Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
• Визуальное совершенство за счет скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
• Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.

Конструктивные особенности / модификация

• 1 щель;
• высота щели от 40 до 50 мм;
• длина цельного диффузора от 200 до 2900 мм с любым шагом;
• монтаж под 1 или 2 ГКЛ;
• регулируемый дефлектор;
• фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
• полка под шпаклевку 2 мм;

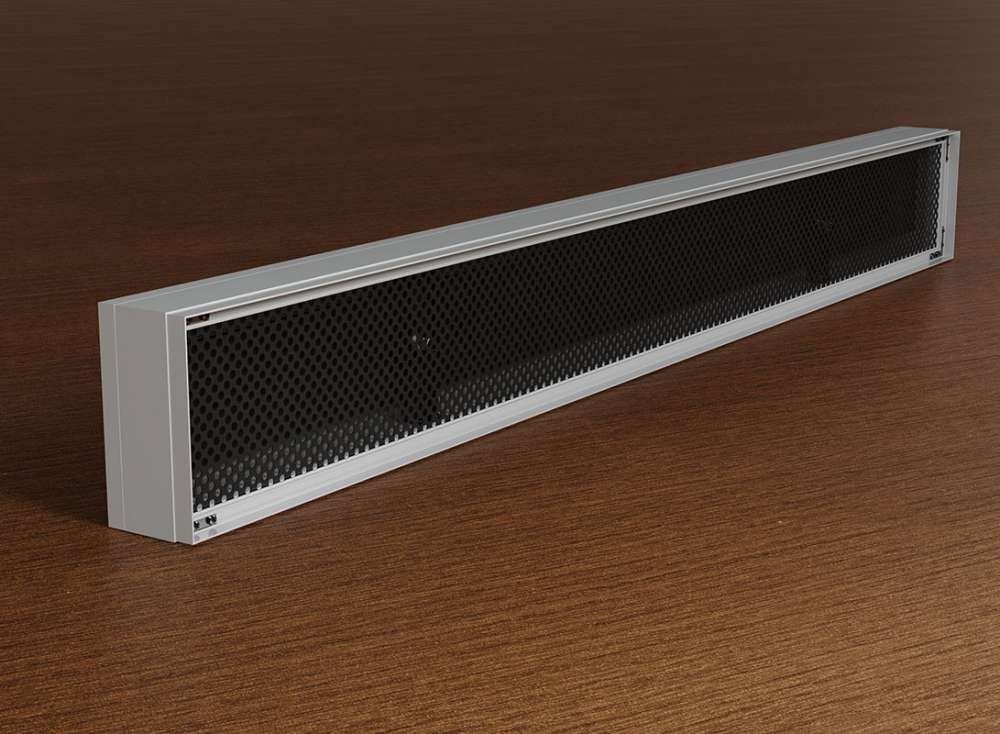

• возможна дополнительная комплектация выравнивателем потока воздуха или клапаном расхода воздуха;
• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Линейный щелевой диффузор ALM предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Диффузоры встраиваются в стены или потолок, изготавливаемые из гипсокартона и металлического каркаса.

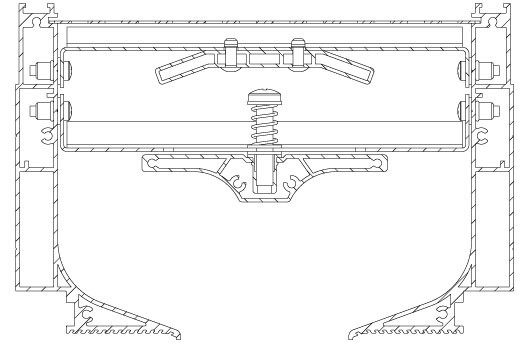

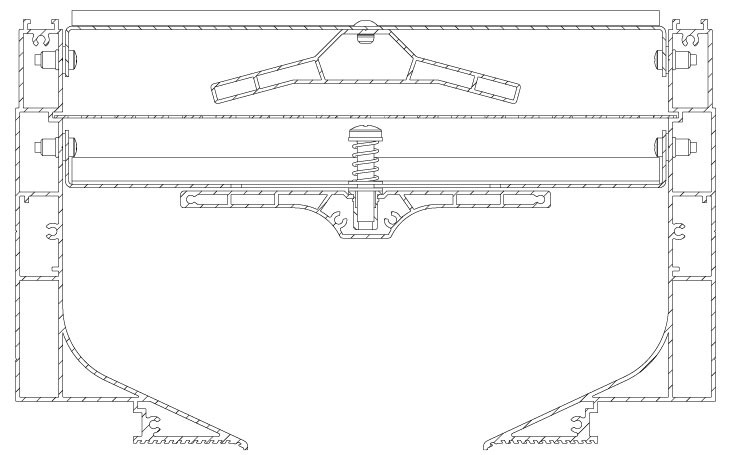

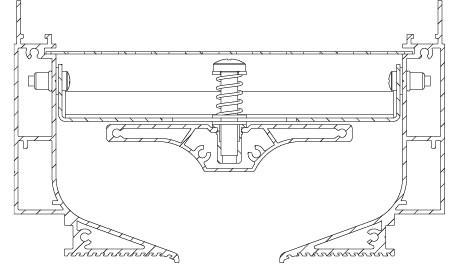

Диффузор выполнен в виде рамки из полых металлических профилей и регулируемого дефлектора. Возможна поставка без дефлектора.

Распределение воздушных потоков

Конструкция вентиляционного щелевого диффузора обеспечивает эффективное распределение воздушных потоков с сохранением живого сечения диффузора и объема подаваемого воздуха при любом положении дефлектора.

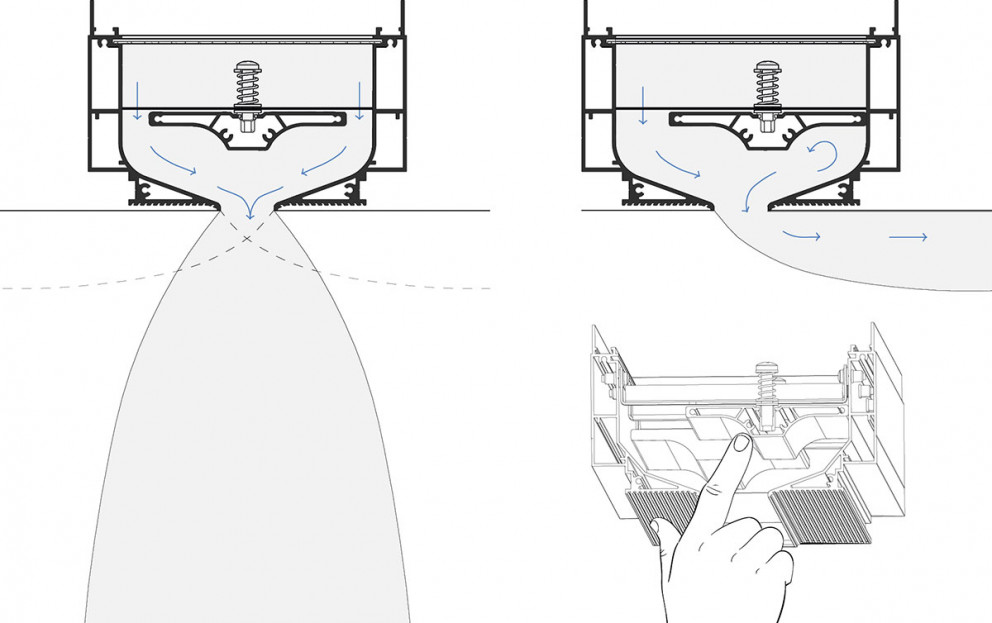

Подвижный дефлектор индивидуальной формы, специально разработанной для формирования направления воздушных потоков от вертикального до горизонтального потока (от 0° до 5,5° относительно плоскости потолка). Для удобства регулировки дефлектора в наружной части выполнен выступ, благодаря которому можно легко регулировать дефлектор влево и вправо. При любом положении дефлектора сохраняется живое сечение диффузора и соответствует входному сечению, что повышает производительность диффузора и акустический комфорт потребителя.

Дефлектор можно изготавливать и устанавливать сегментно по длине диффузора. Такая конструкция позволяет двигать его разнонаправлено, что позволяет формировать направление струи в обе стороны одновременно.

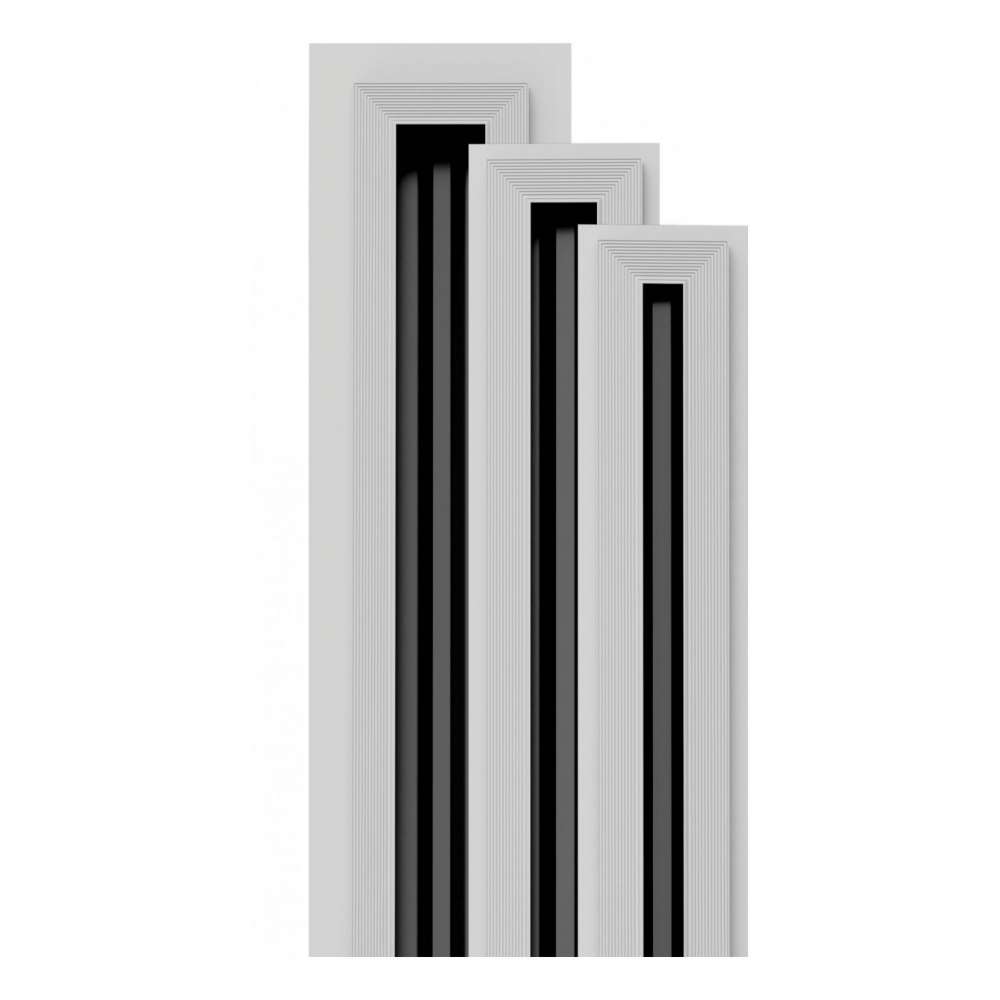

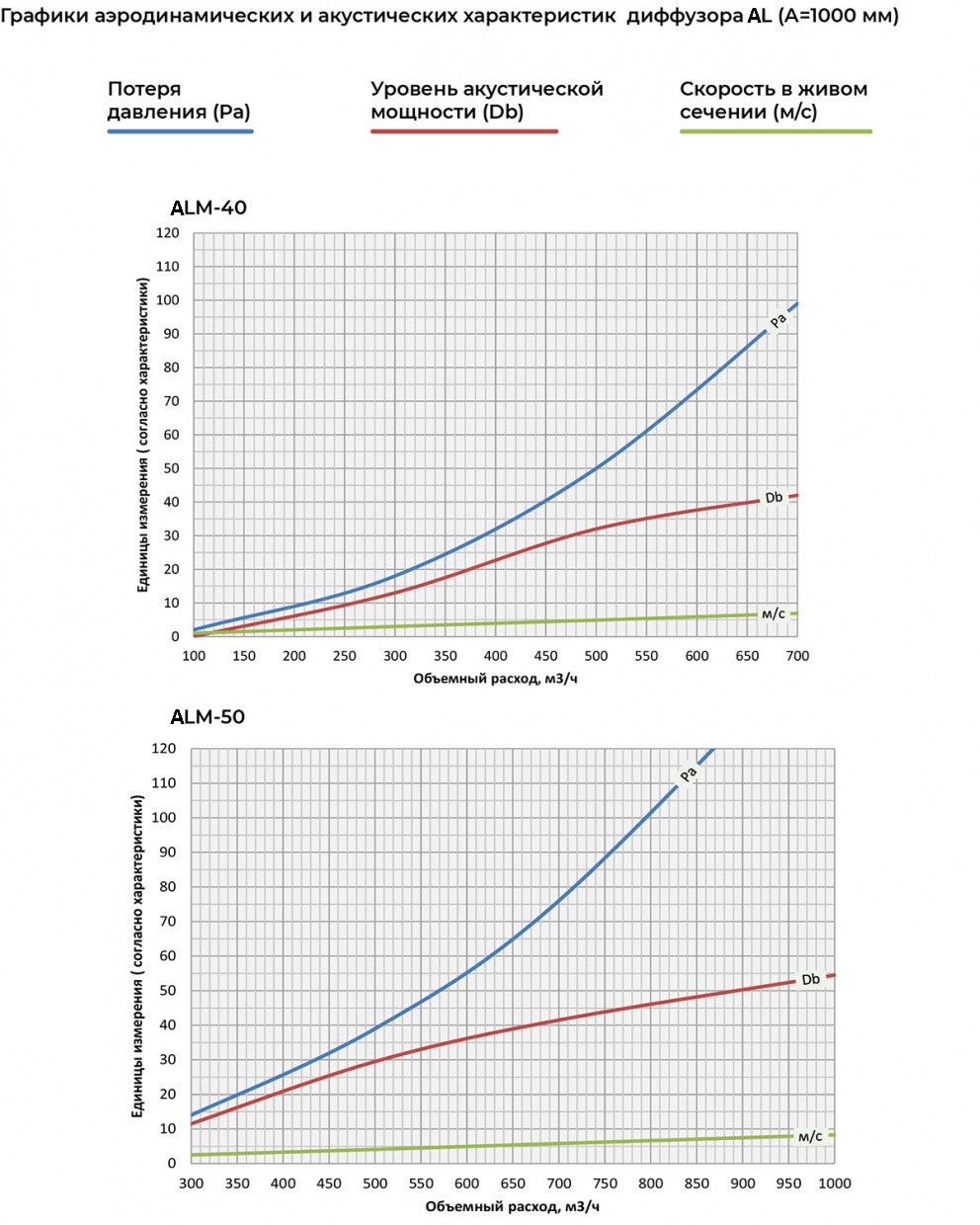

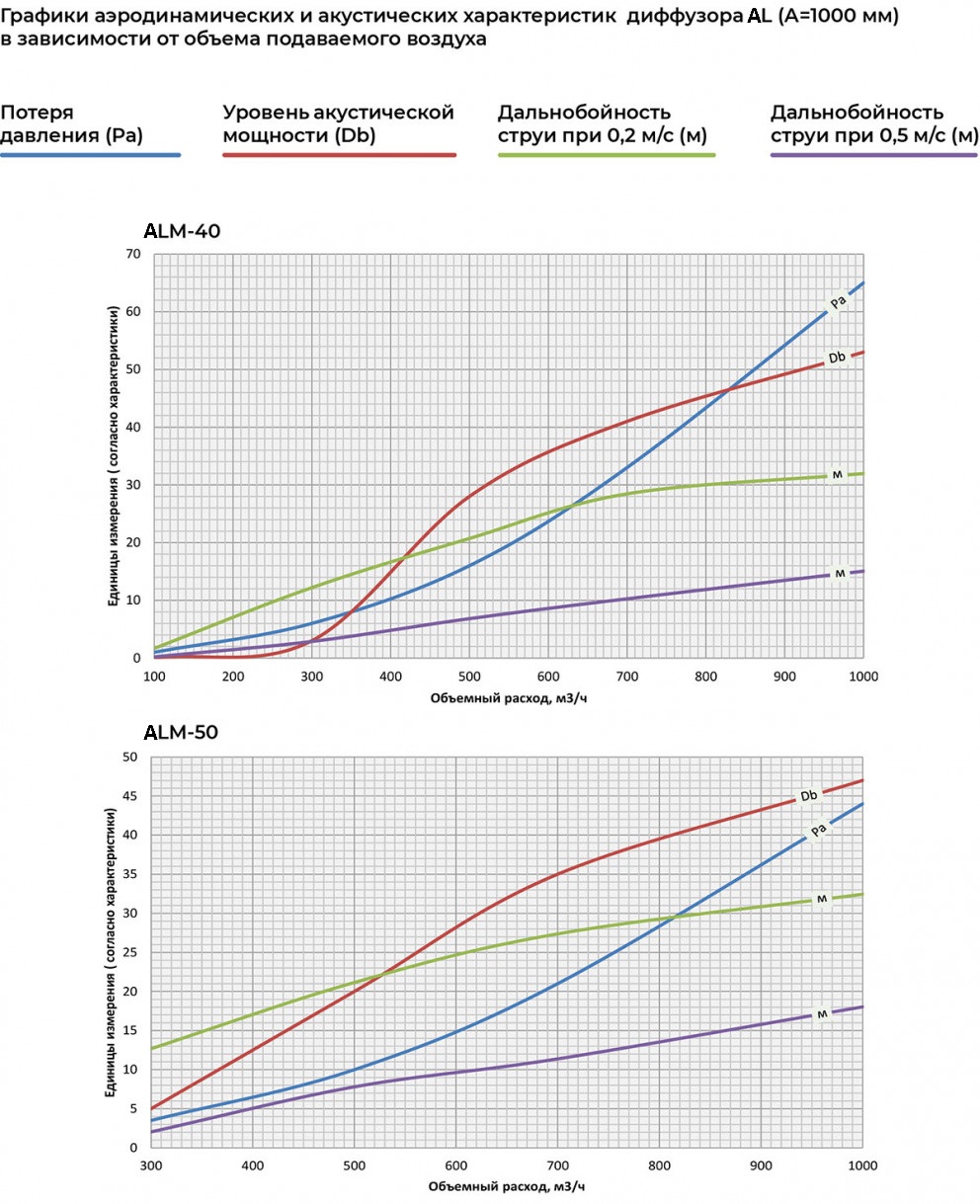

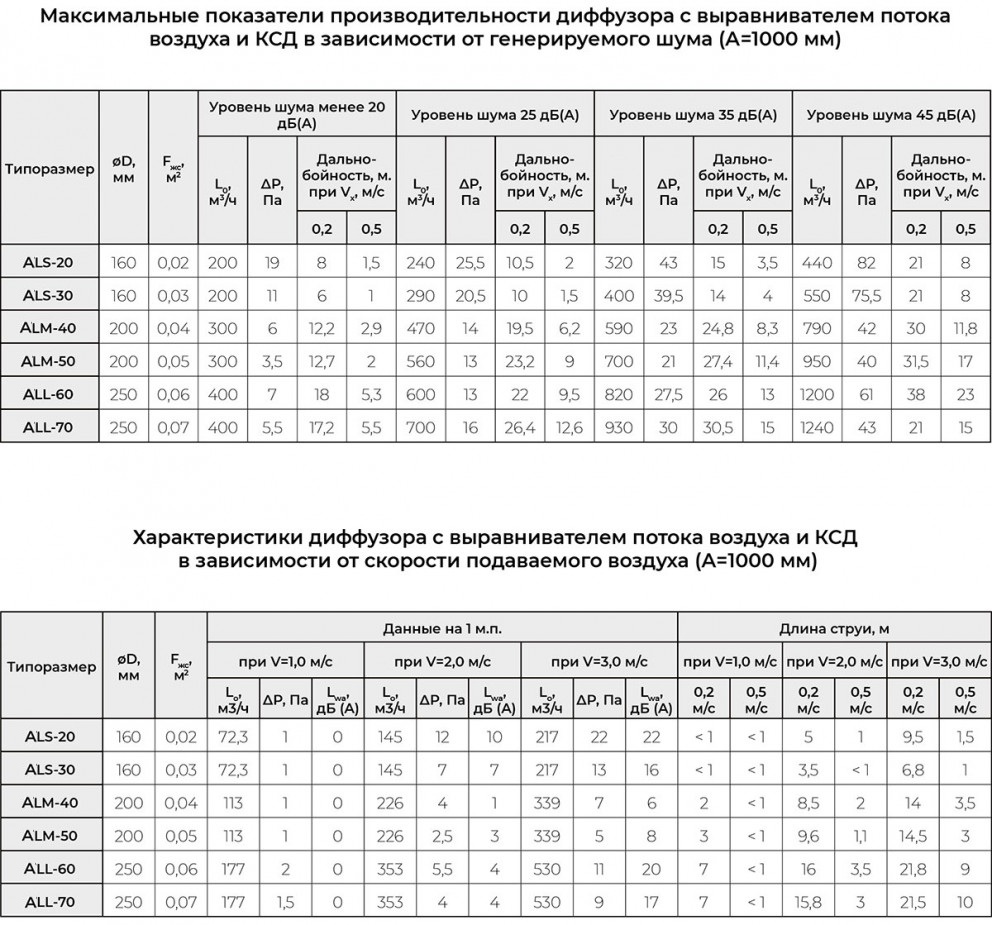

В зависимости от объема подаваемого воздуха диффузор имеет 3 модификации: S, M, L

Модификация диффузоров
ALS Small (20-30)	ALM Medium (40-50)	ALL Large (60-70)

ALM (medium)

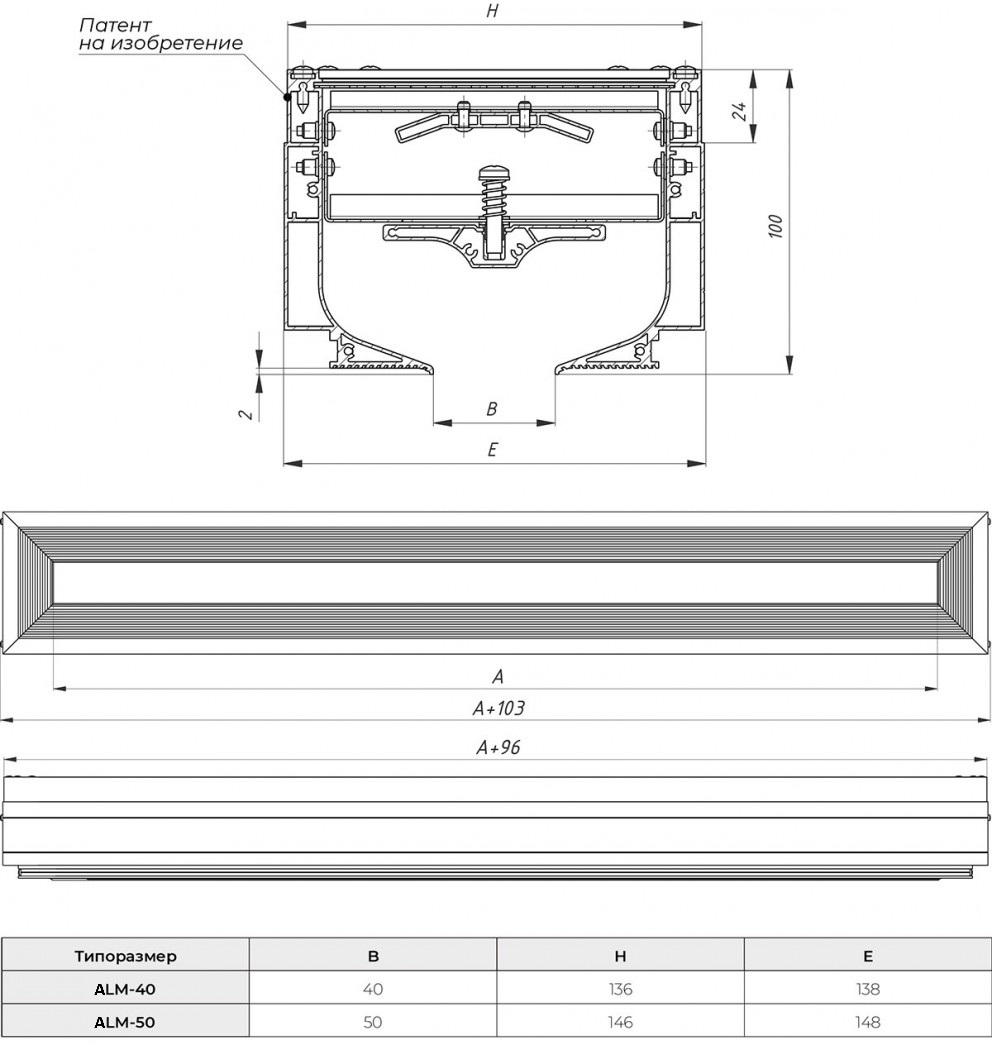

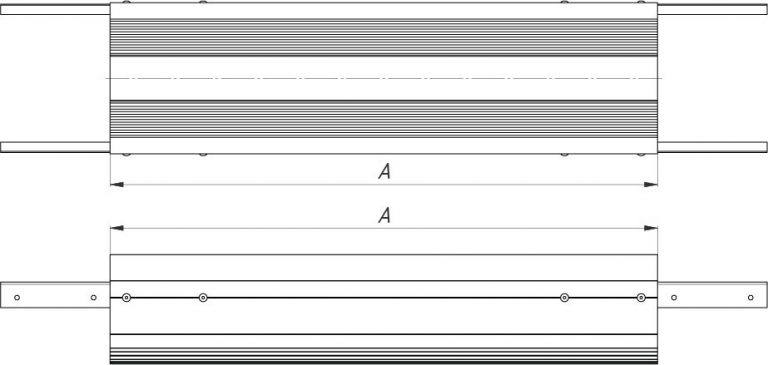

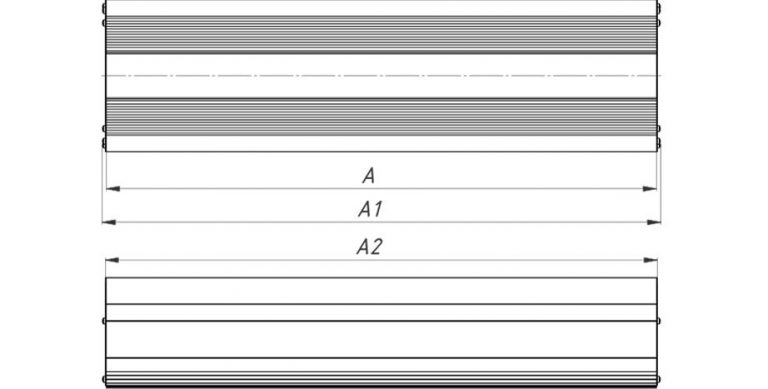

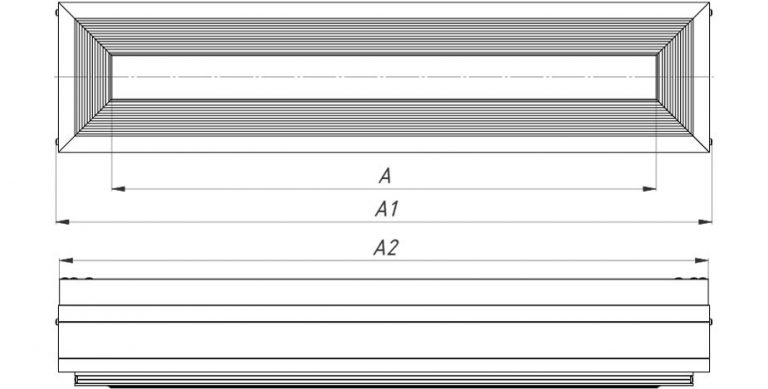

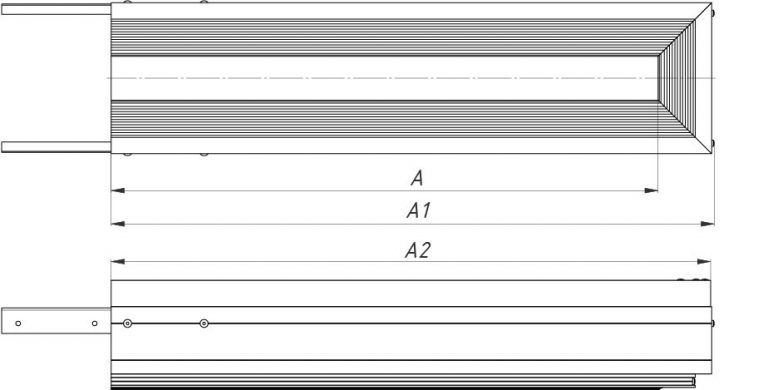

Габаритно-посадочные размеры диффузора

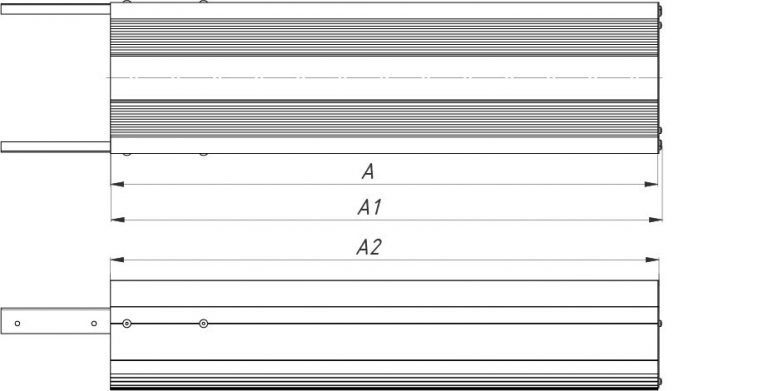

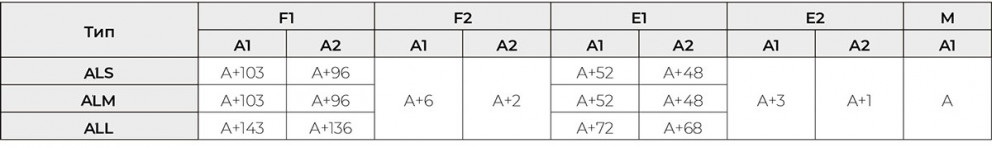

Модульные секции

F1  одиночная секция с фланцами
E1  концевая секция с фланцем
F2 одиночная секция с заглушками
E2 концевая секция с заглушкой
M промежуточная секция

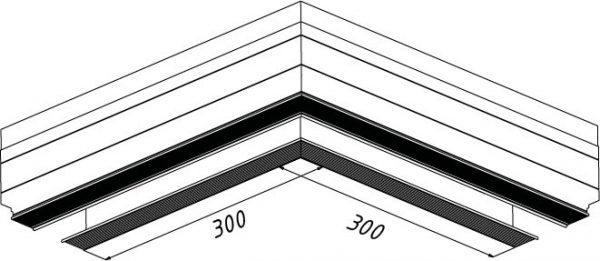

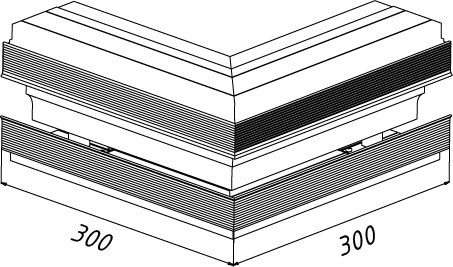

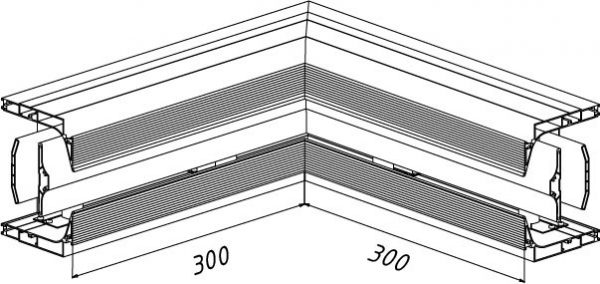

Угловые секции
U1 – потолочная	U2 – стеновая внешняя	U3 – стеновая внутренняя

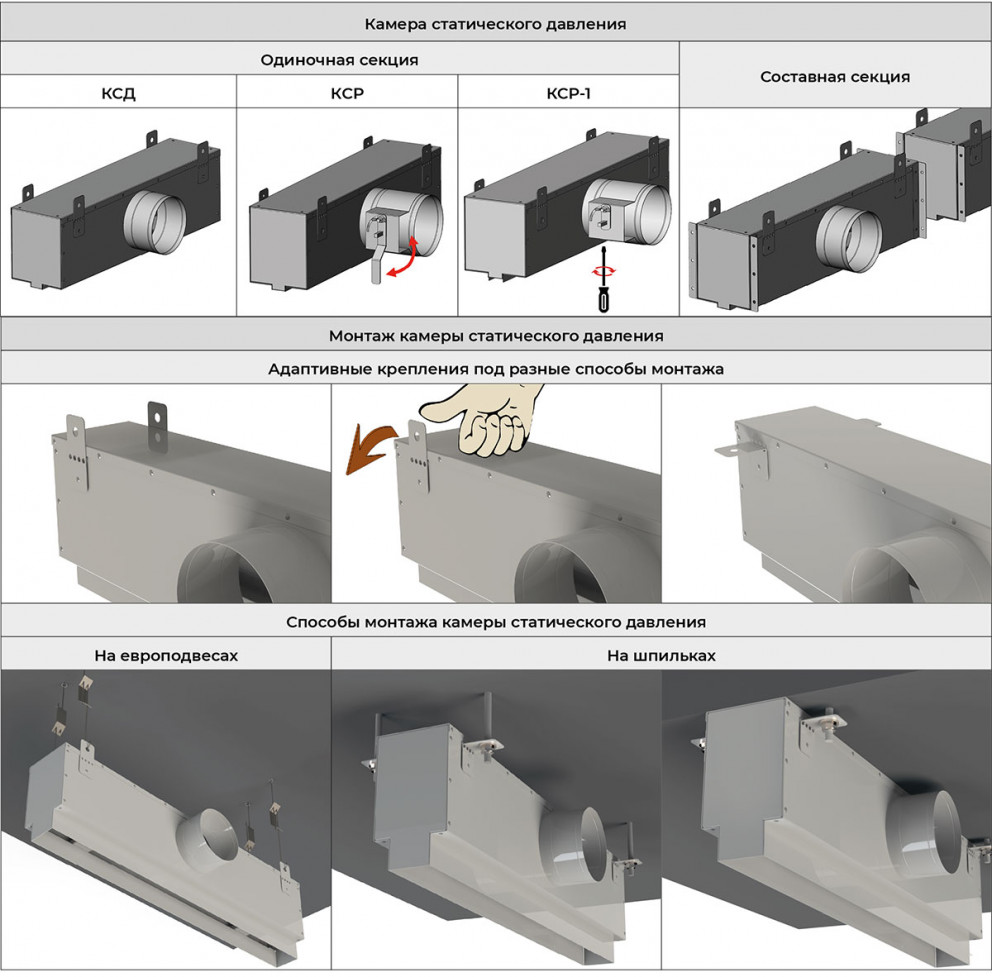

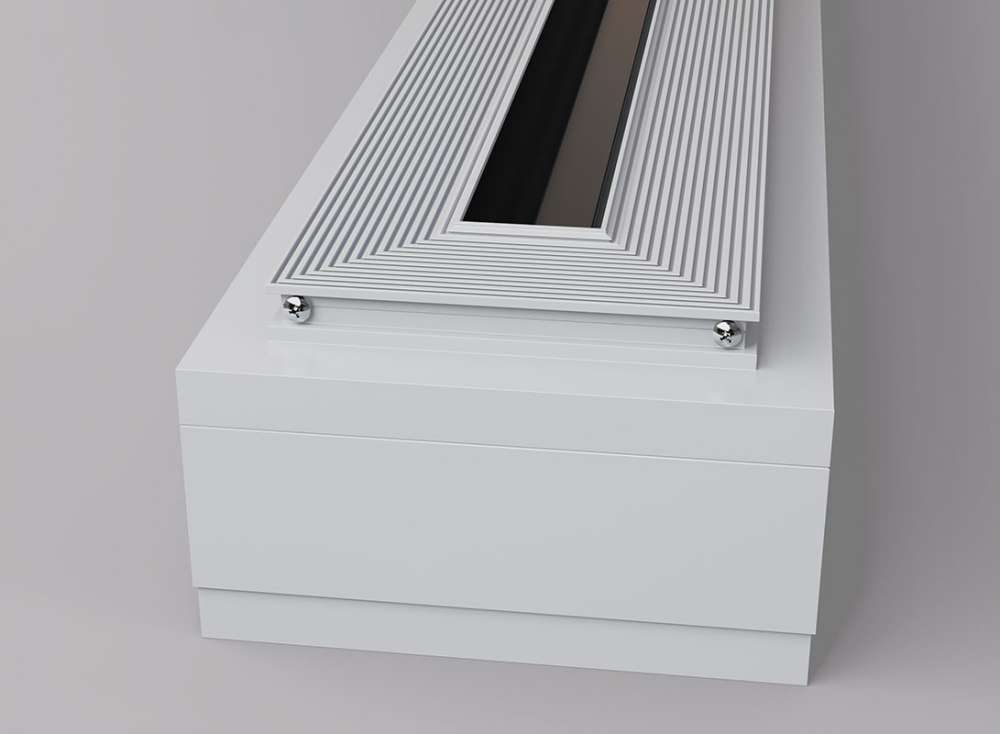

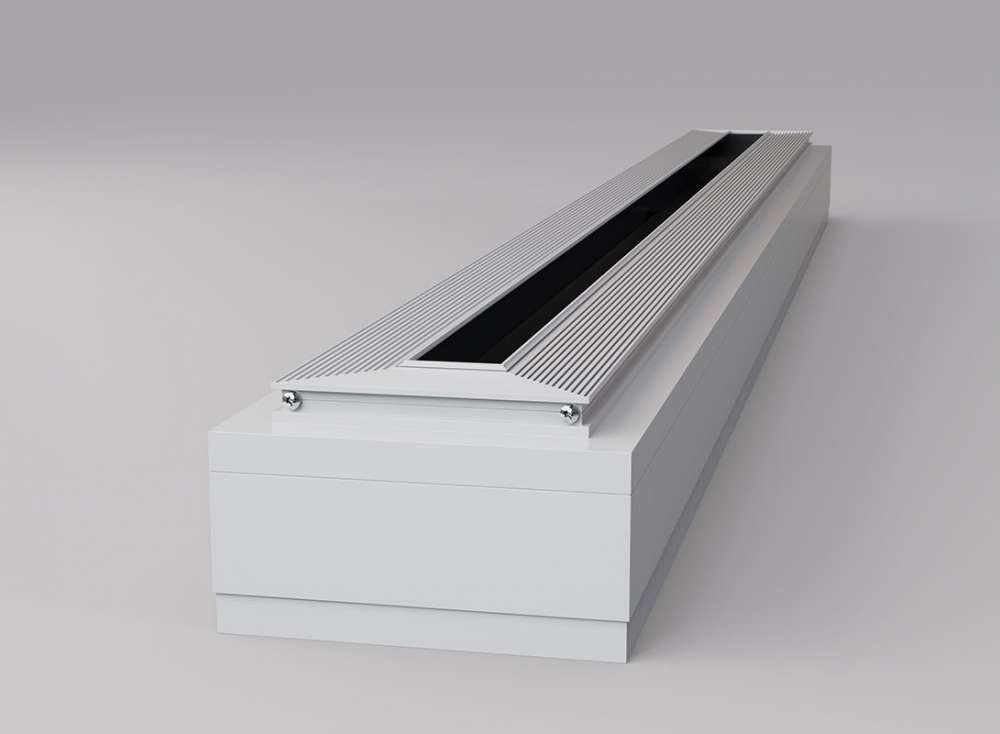

Камера статического давления (КСД)

Для подключения диффузоров к системе воздуховодов используется камера статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

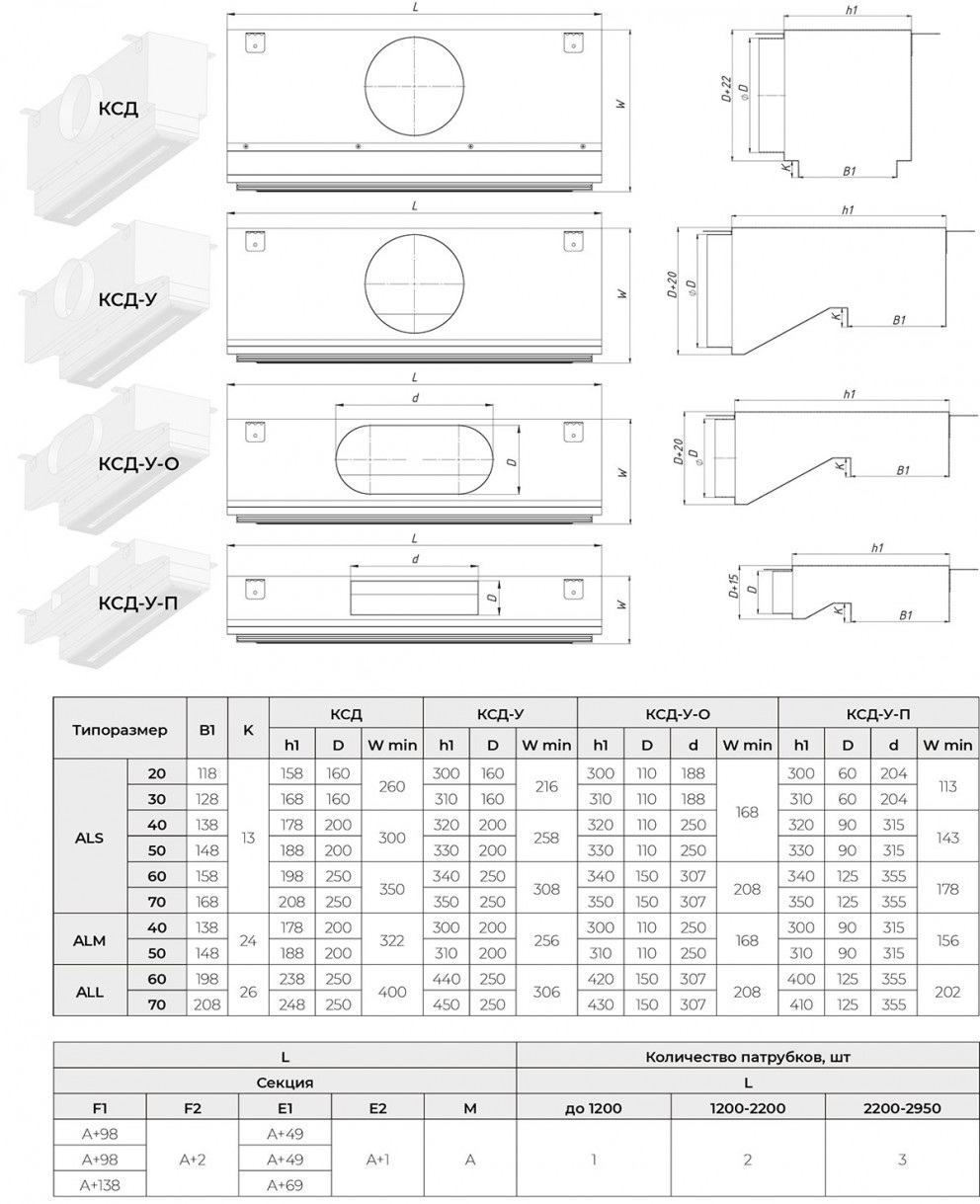

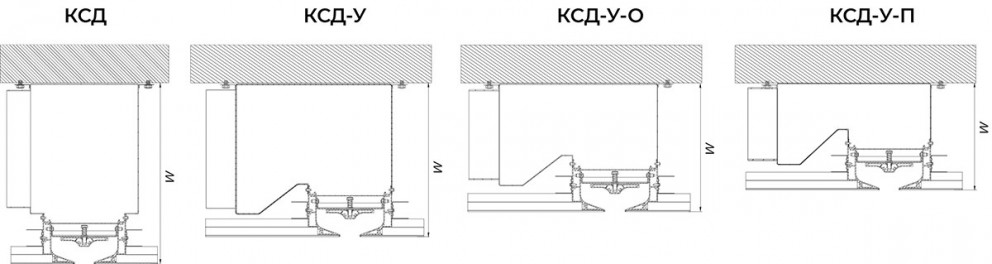

Типы КСД:

• КСД – стандартная камера с круглой врезкой;
• КСД-У – уменьшенная камера с круглой врезкой;
• КСД-У-О – уменьшенная камера с овальной врезкой;
• КСД-У-П – уменьшенная камера с прямоугольной врезкой.

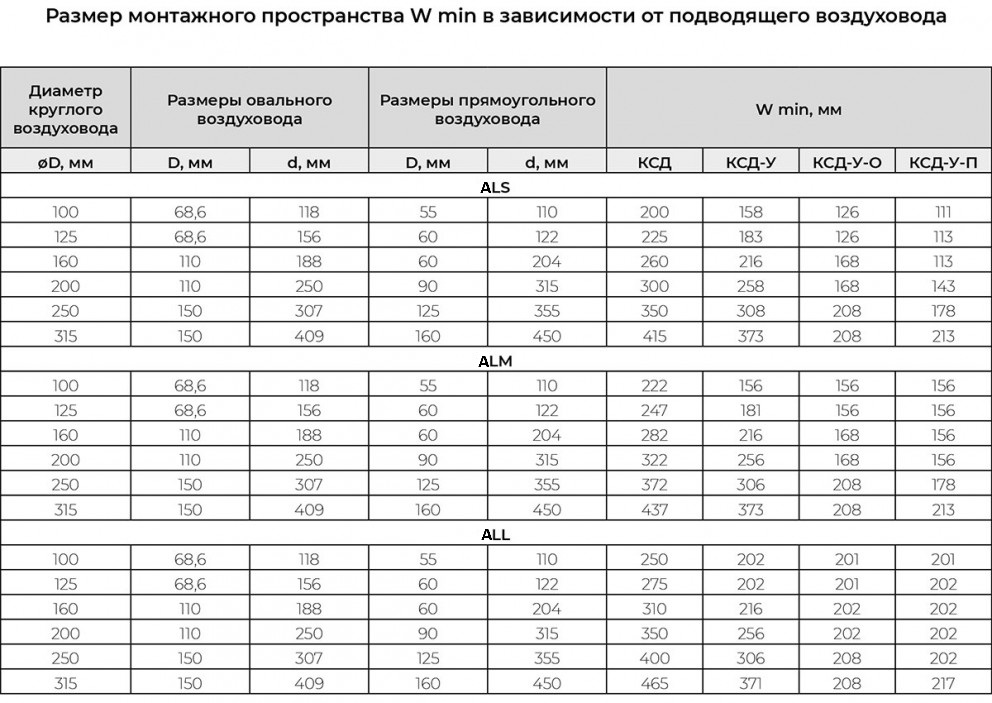

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

КСД для ASM

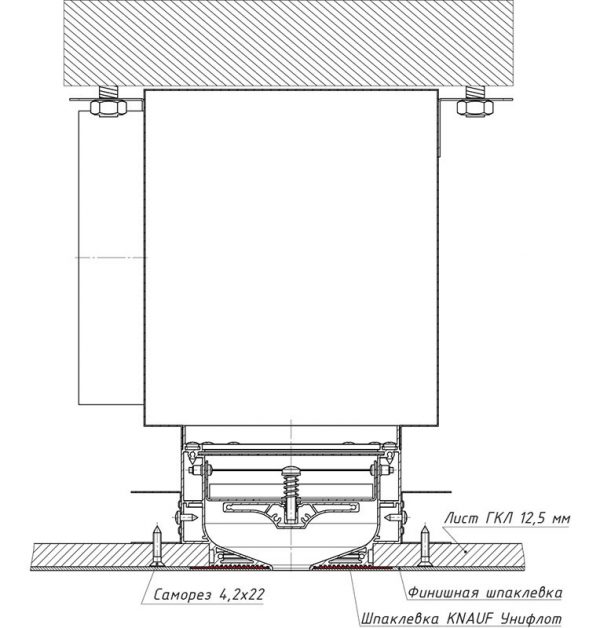

Схемы монтажа щелевого диффузора

2 листа ГКЛ по 12,5 мм	1 лист ГКЛ 12,5 мм
2 листа ГКЛ по 9,5 мм	1 лист ГКЛ 9,5 мм

Последовательность монтажа щелевого диффузора

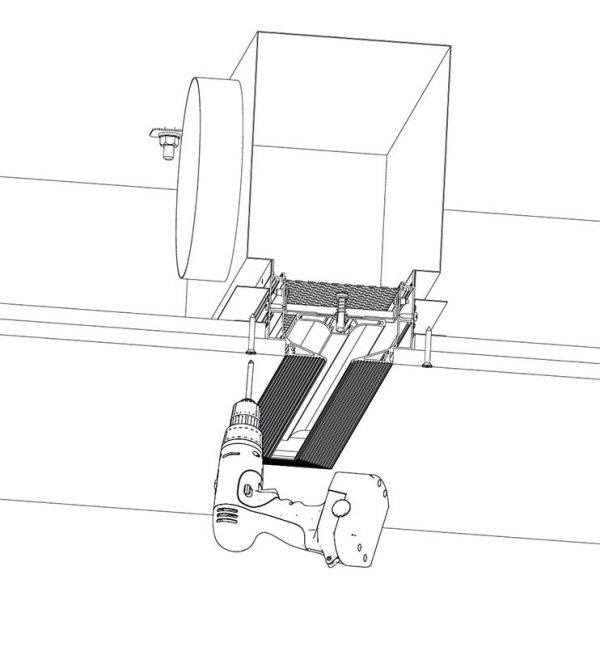

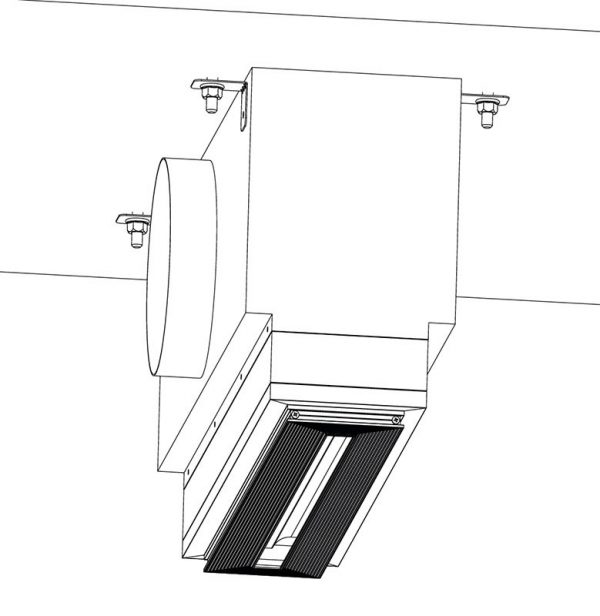

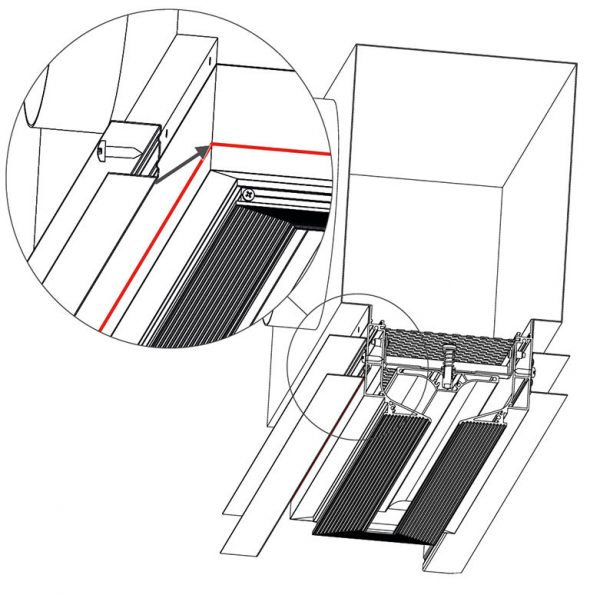

1. До монтажа подвесных потолков установите на потолке камеру статического давления с диффузором. Для этого в потолке вбиваются анкера и вкручиваются шпильки.	2. Установите направляющие потолочные профили ПП 28х27 к монтажной раме диффузора саморезами 3,5х9,5. Для позиционирования профиля предусмотрены насечки на корпусе диффузора.

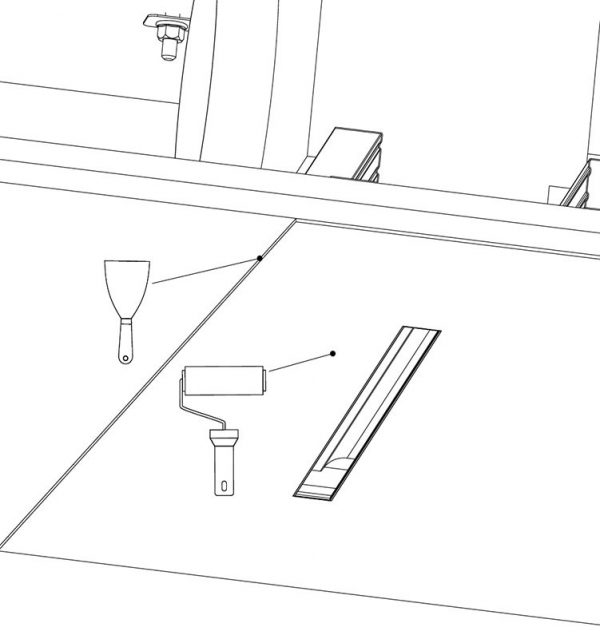

3. Закрепите гипсокартон (1 или 2 листа по 12,5 мм) саморезами 4,2х32 к направляющему профилю ПП 28х27.	4. Произведите финишную отделку (под шпаклевку предусмотрена полка 2 мм). Стык ГКЛ с фланцем диффузора рекомендуется заделать высокопрочной шпаклевкой Унифлот.

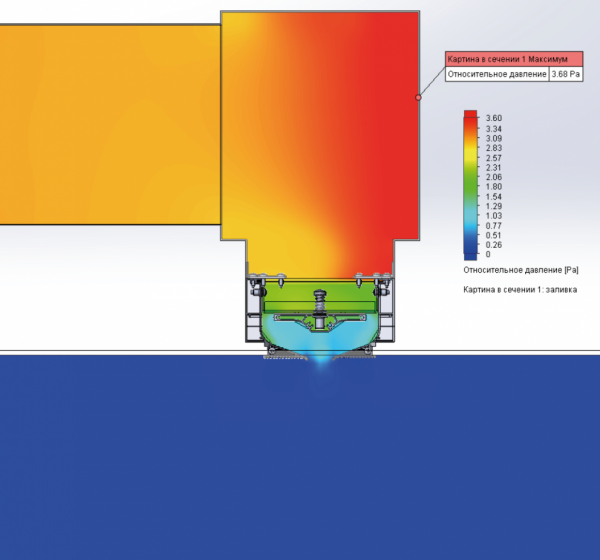

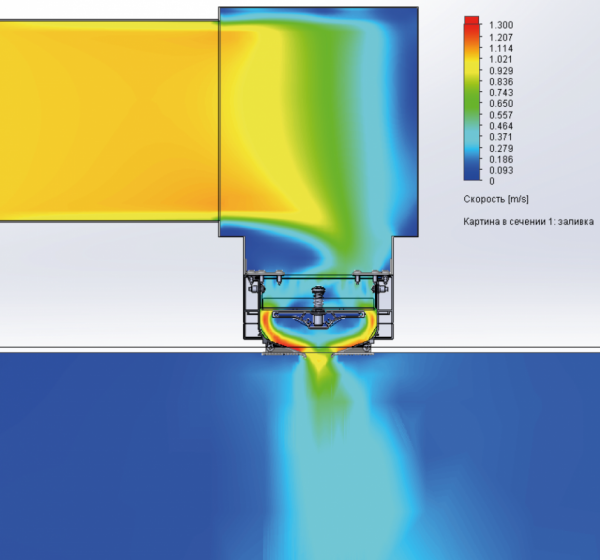

Результаты аэродинамического моделирования / вертикальный поток

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

Воздушный поток в сечении диффузора	Потеря давления в сечении диффузора

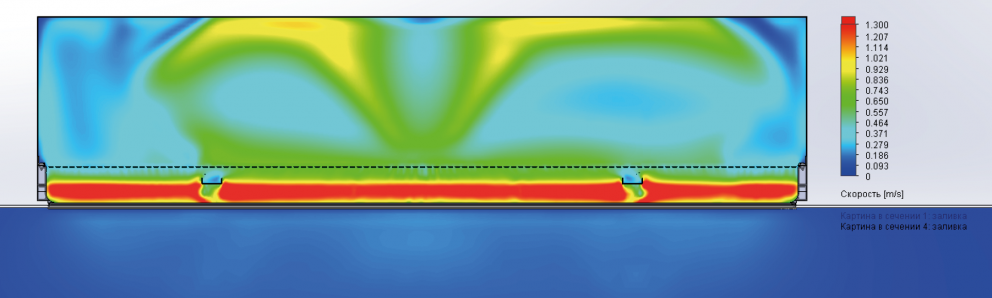

Воздушный поток по длине щели

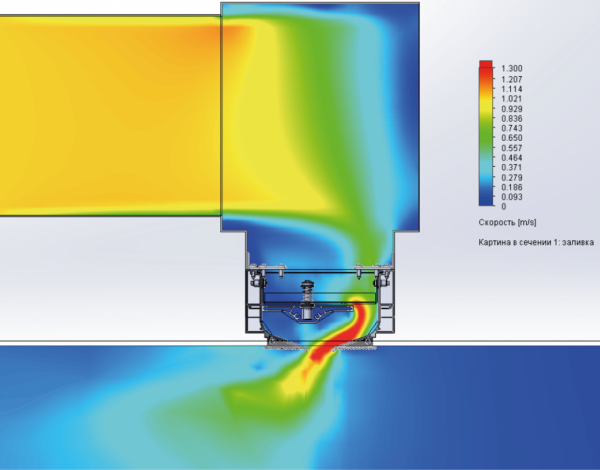

Результаты аэродинамического моделирования / горизонтальный поток

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

Воздушный поток в сечении диффузора	Потеря давления в сечении диффузора
Воздушный поток по длине щели

Результаты аэродинамического моделирования / вытяжка

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

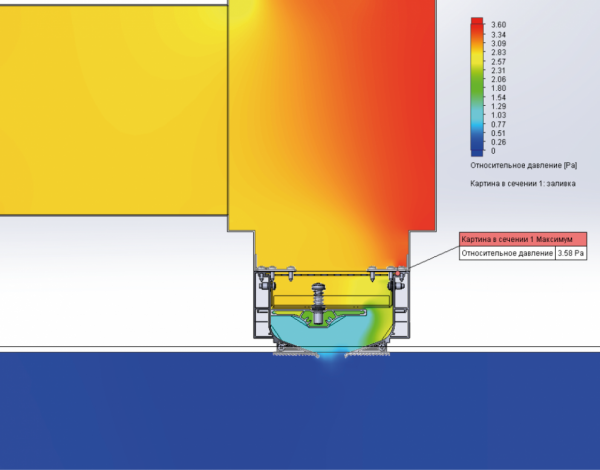

Потеря давления в сечении диффузора

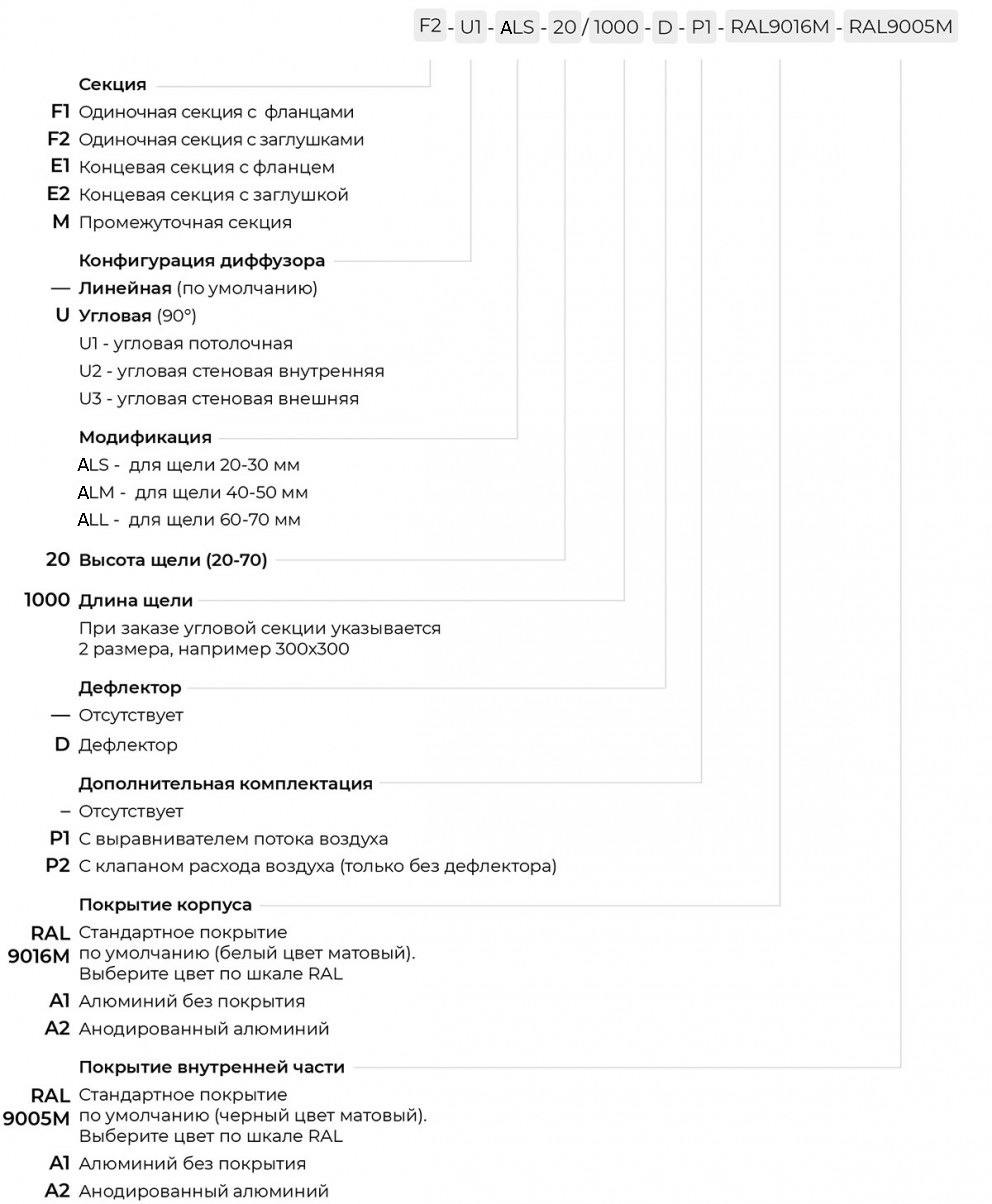

Пример заказа диффузора

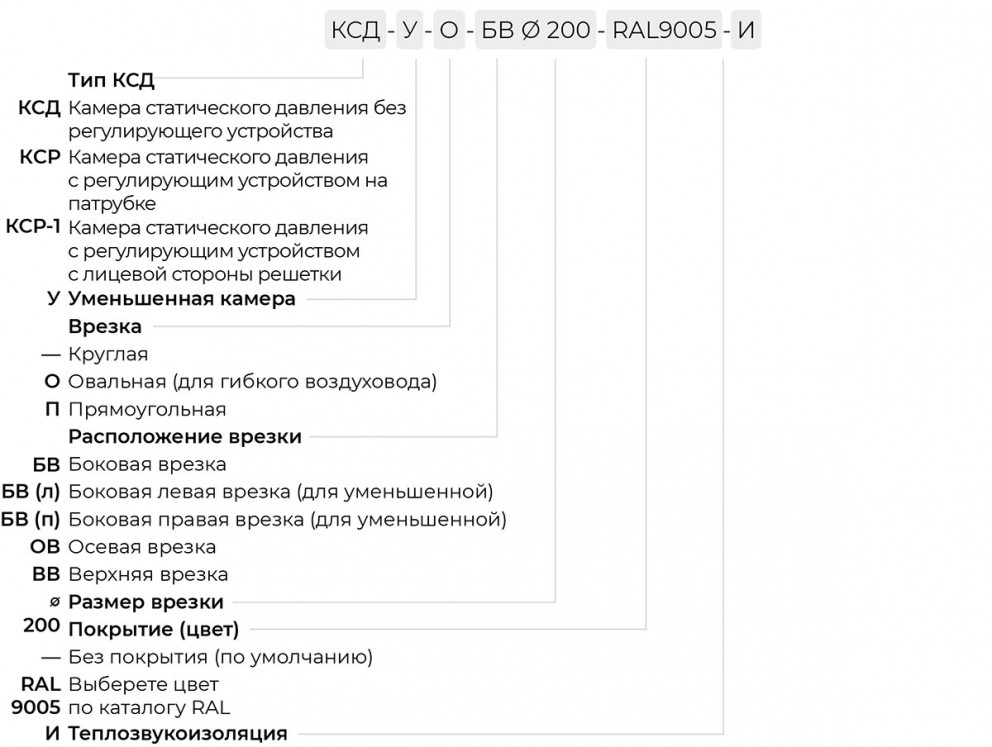

Пример заказа КСД к диффузору

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
