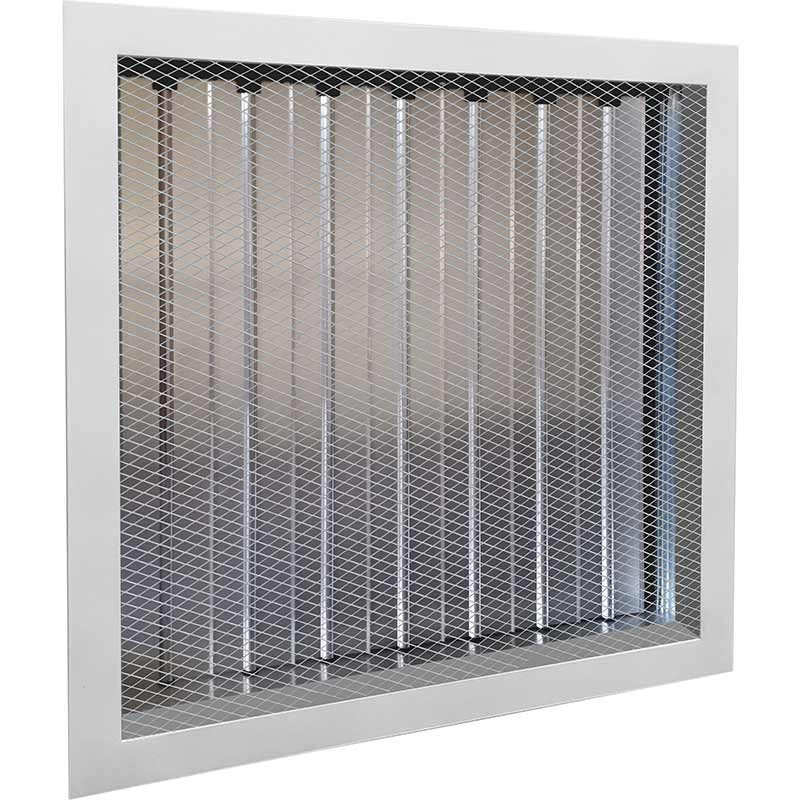

Сетчатая решетка РС-Р с клапаном расхода воздуха

Описание

Вентиляционные сетчатые решетки РС используются в приточно-вытяжной вентиляции и различных системах воздуховодов, кондиционирования воздуха. Решетки предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения в качестве декоративного элемента.

Решетки РС представляют собой рамку с закрепленной в нее стальной сеткой с  помощью вытяжных заклепок. По умолчанию устанавливается просечно-вытяжная сетка 12х6 мм, по запрос у возможно изготовление решеток с сеткой 10х10 мм.

По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха (БРВ). БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение  положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Материалы изготовления

• При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная стальная сетка
• При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки
• По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.

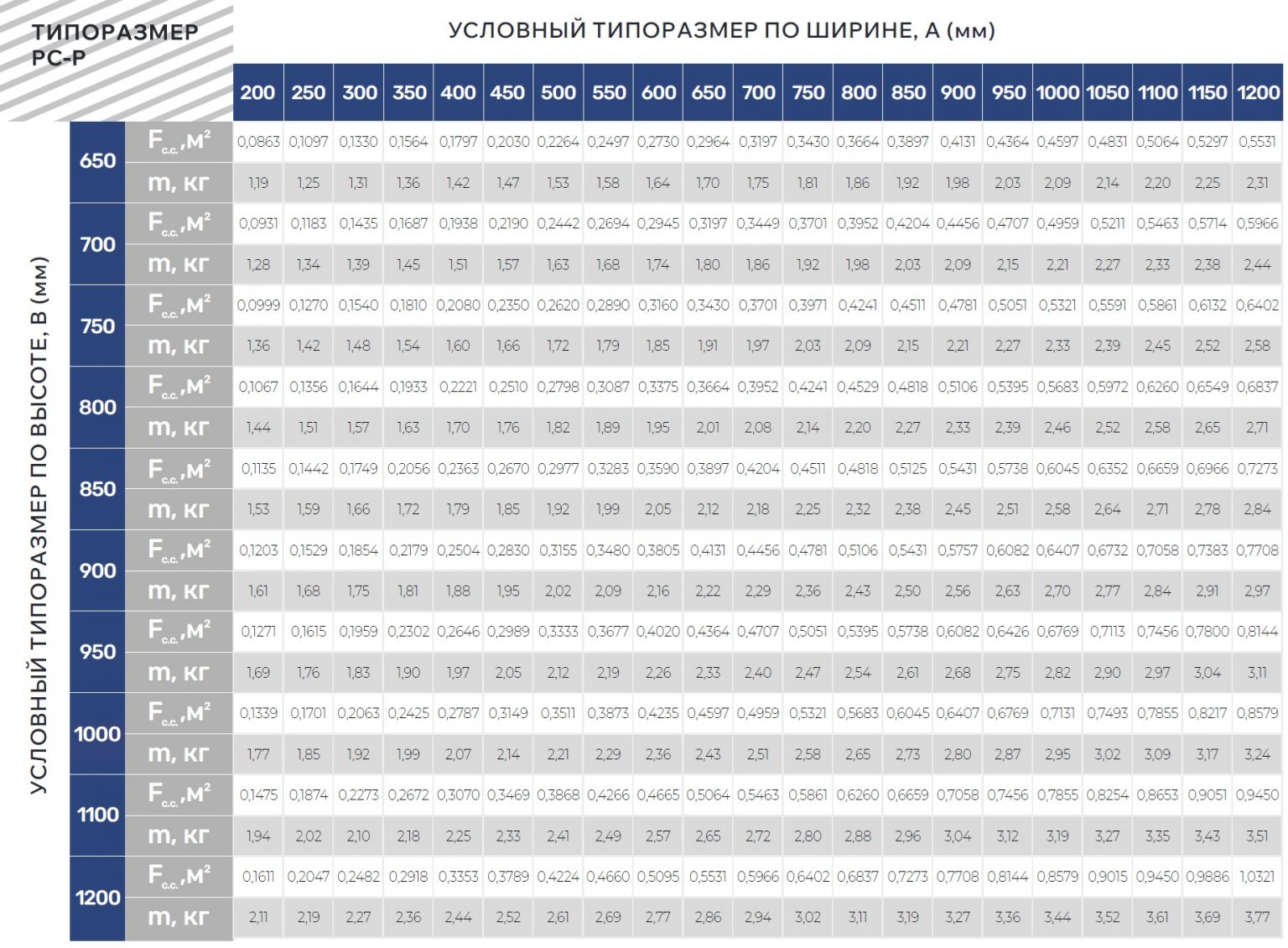

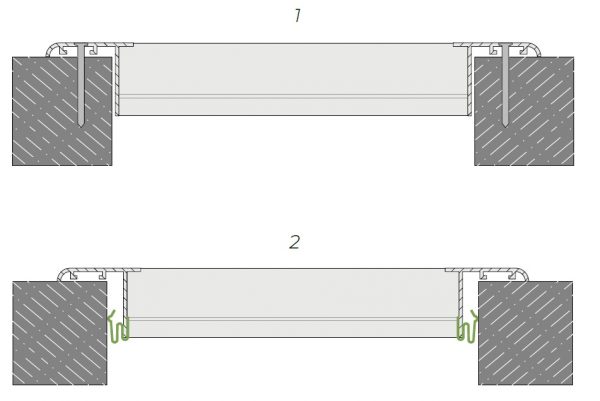

Варианты монтажа

1. Крепление саморезами
2. С помощью пружинной защелки (для решеток с БРВ не применимо)

Минимальные рекомендуемые размеры 100х100 мм

Максимальные рекомендуемые размеры 2950х2950 мм

Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.

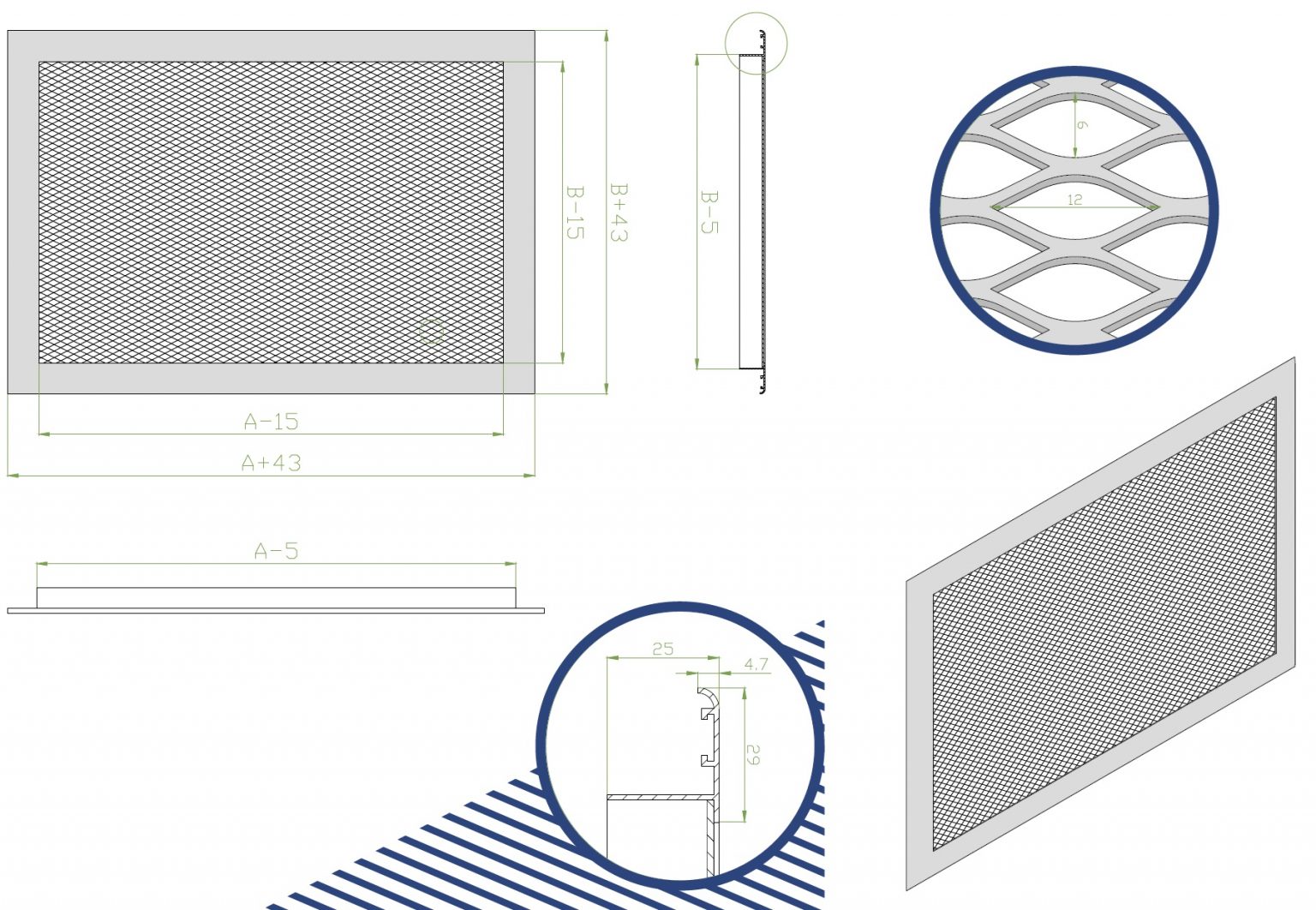

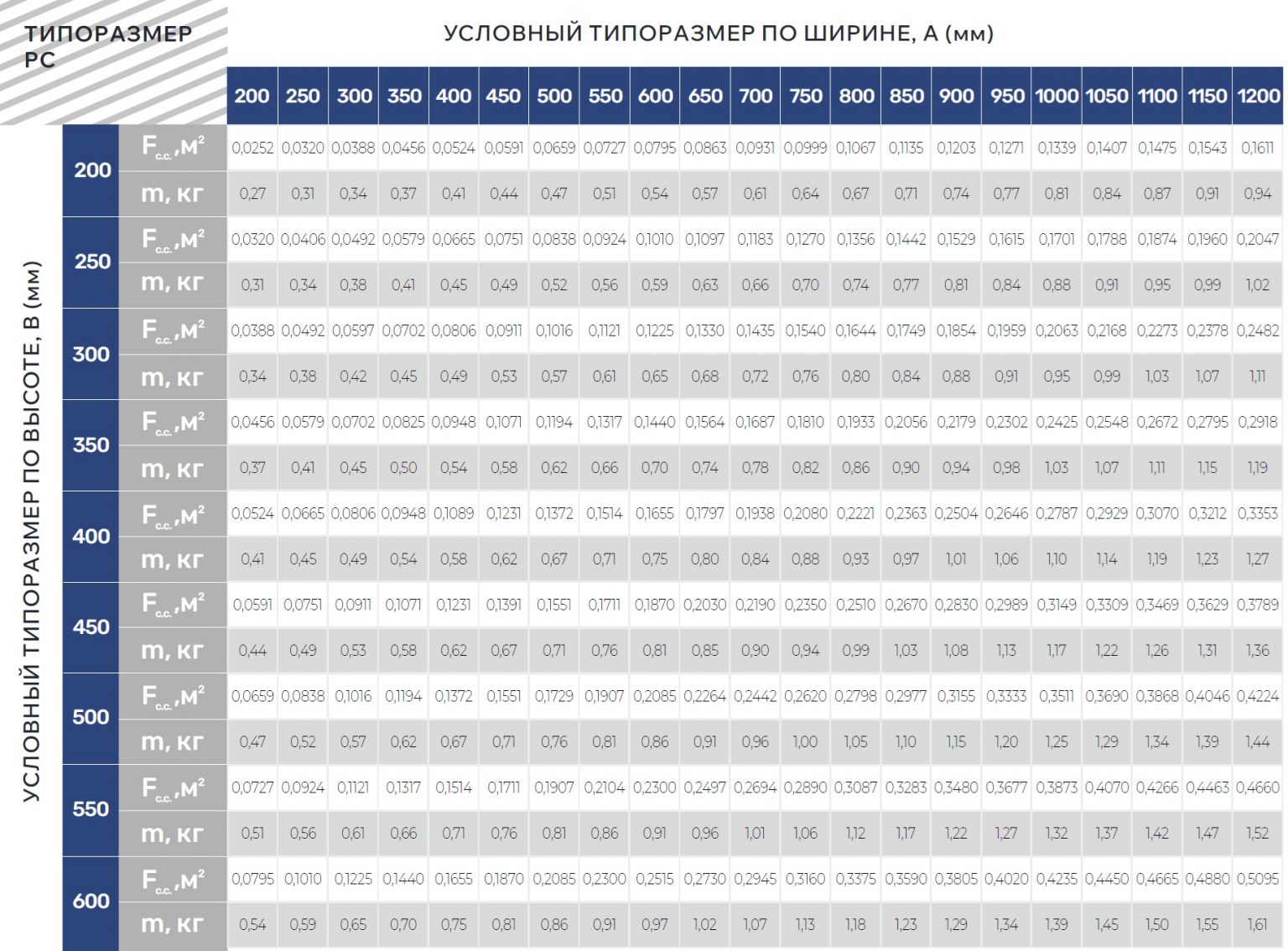

Габаритно-посадочные размеры сетчатой решетки РС. АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25

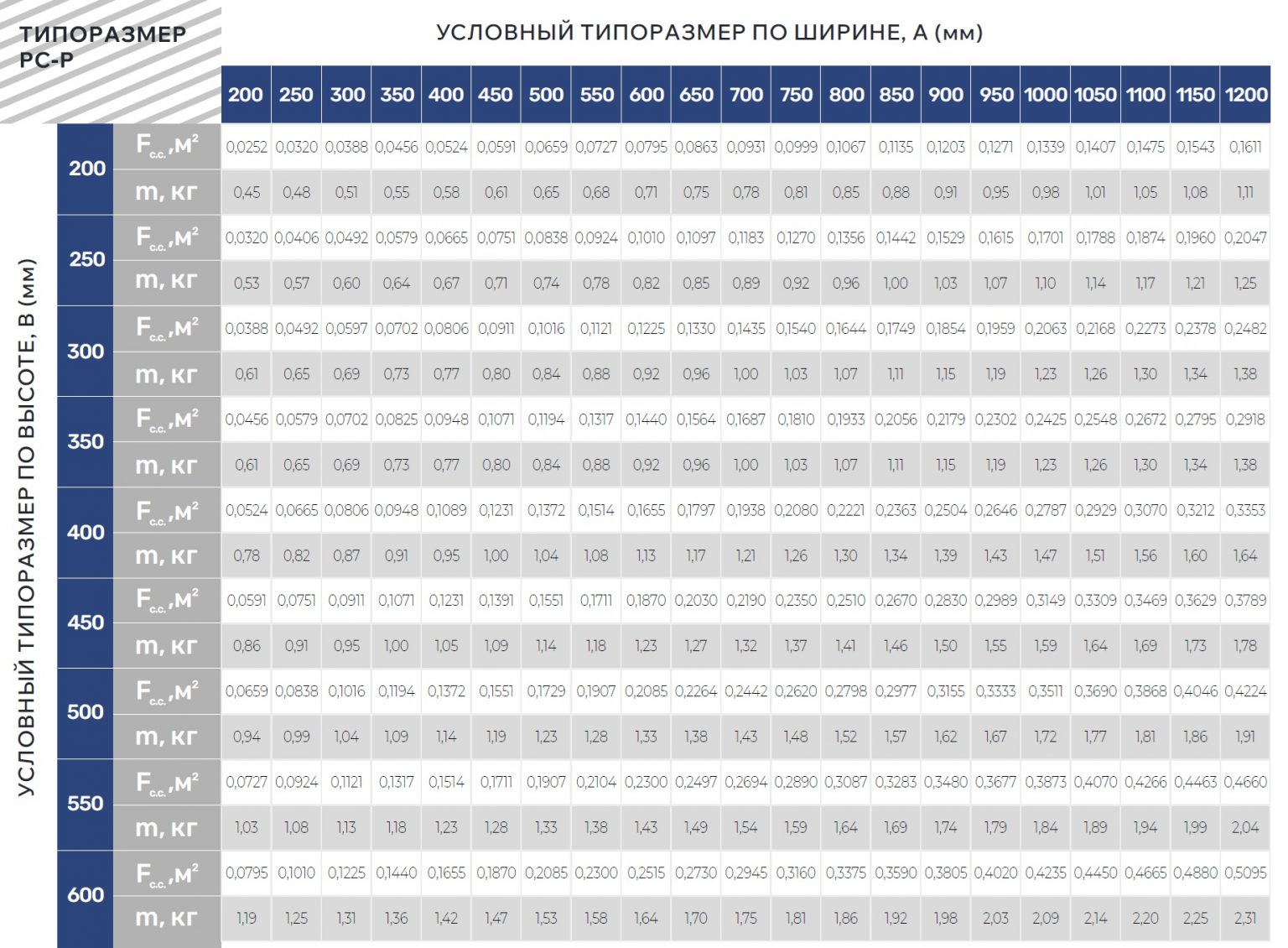

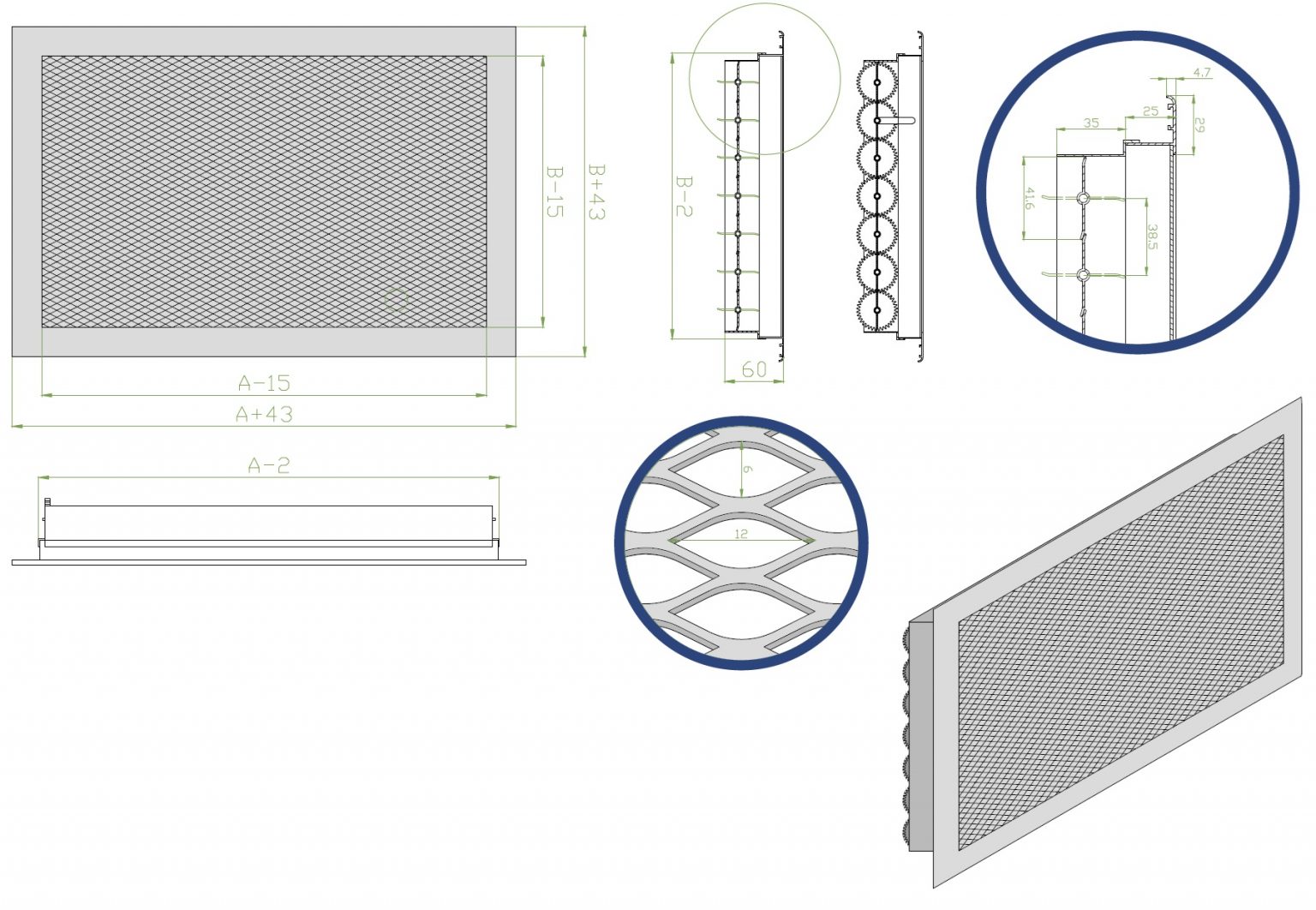

Габаритно-посадочные размеры сетчатой решетки с клапаном
расхода воздуха РС-Р
АхВ – размеры строительного проема.
При стороне А > 600 мм устанавливается Т-образный профиль 25х25

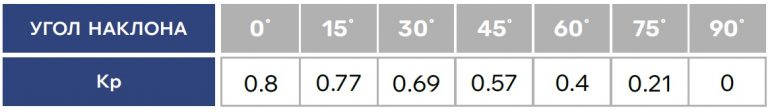

Значение коэффициента Кр при различных значениях угла β

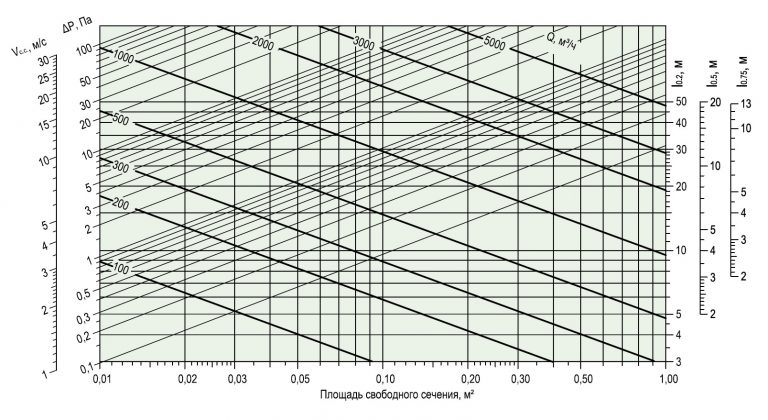

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

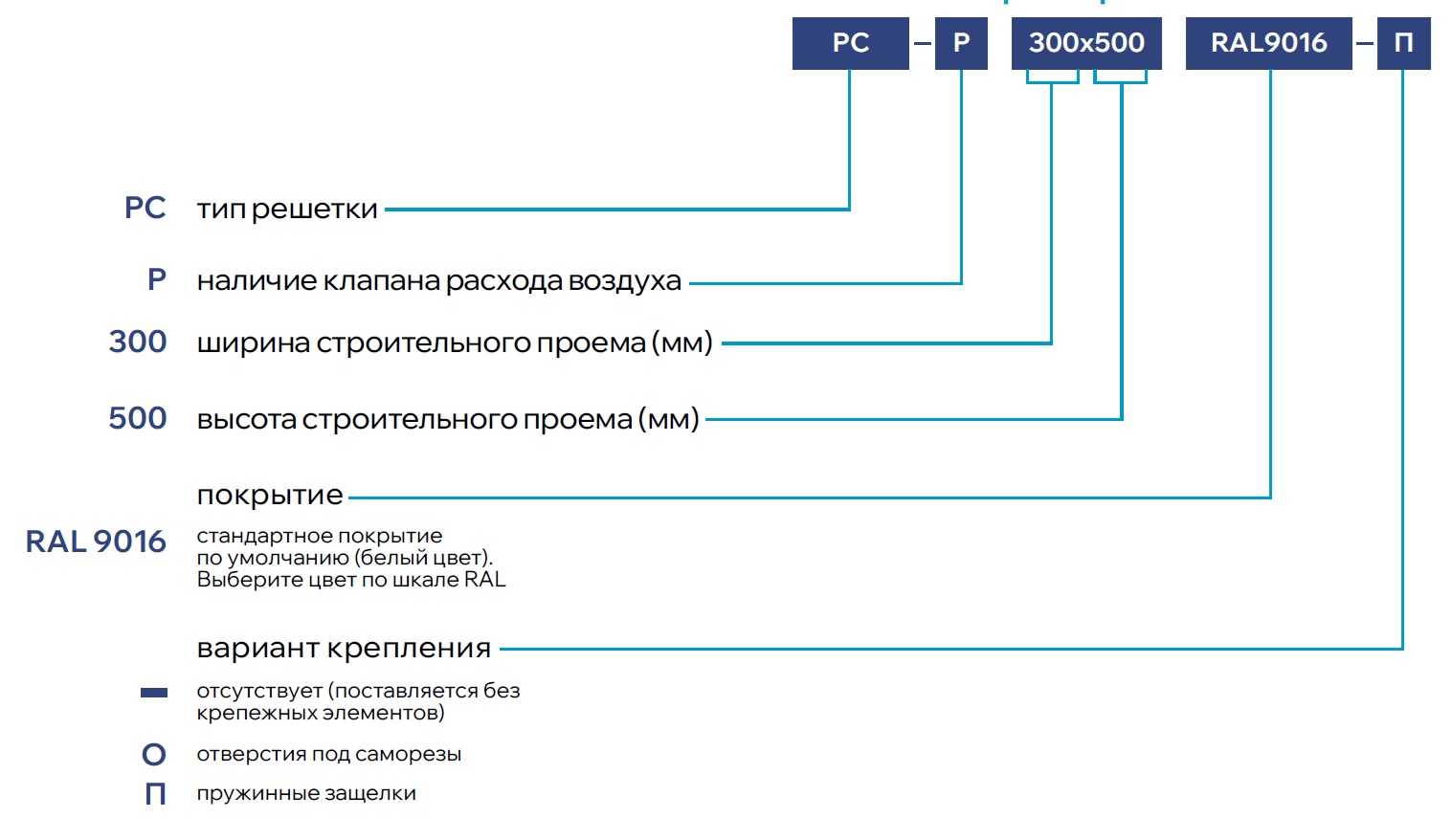

Пример заказа
