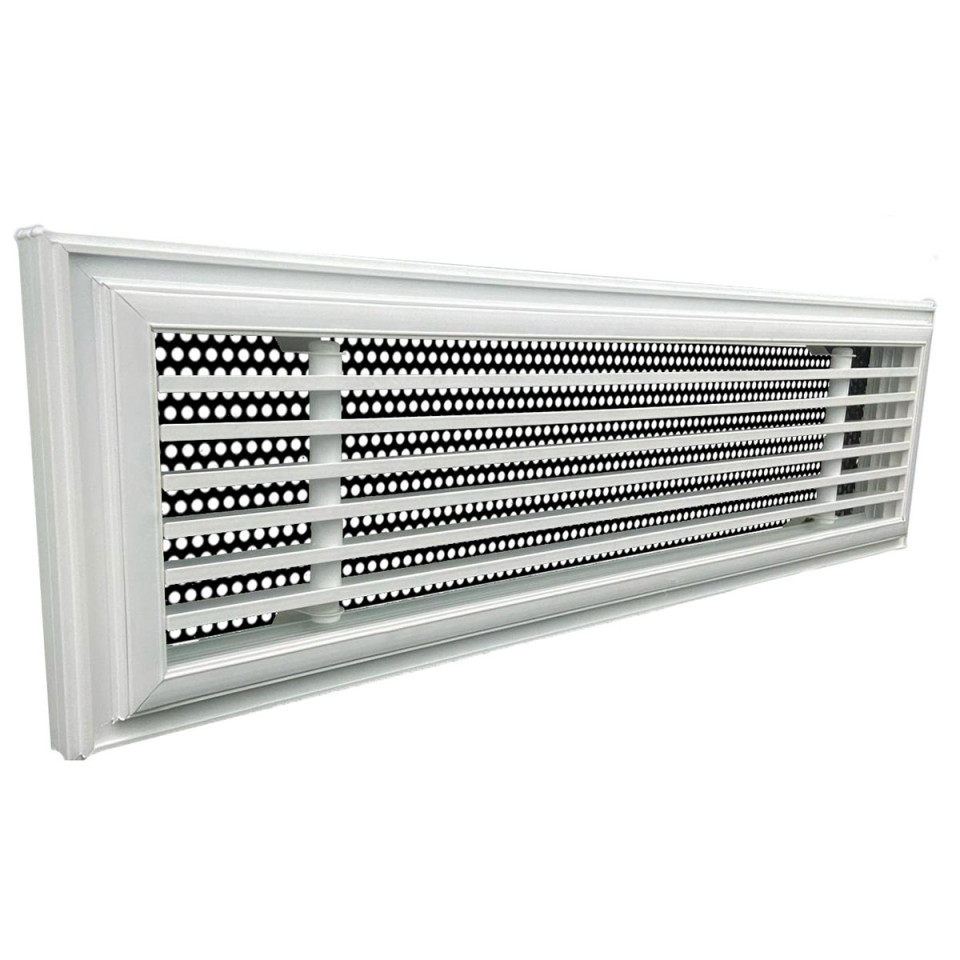

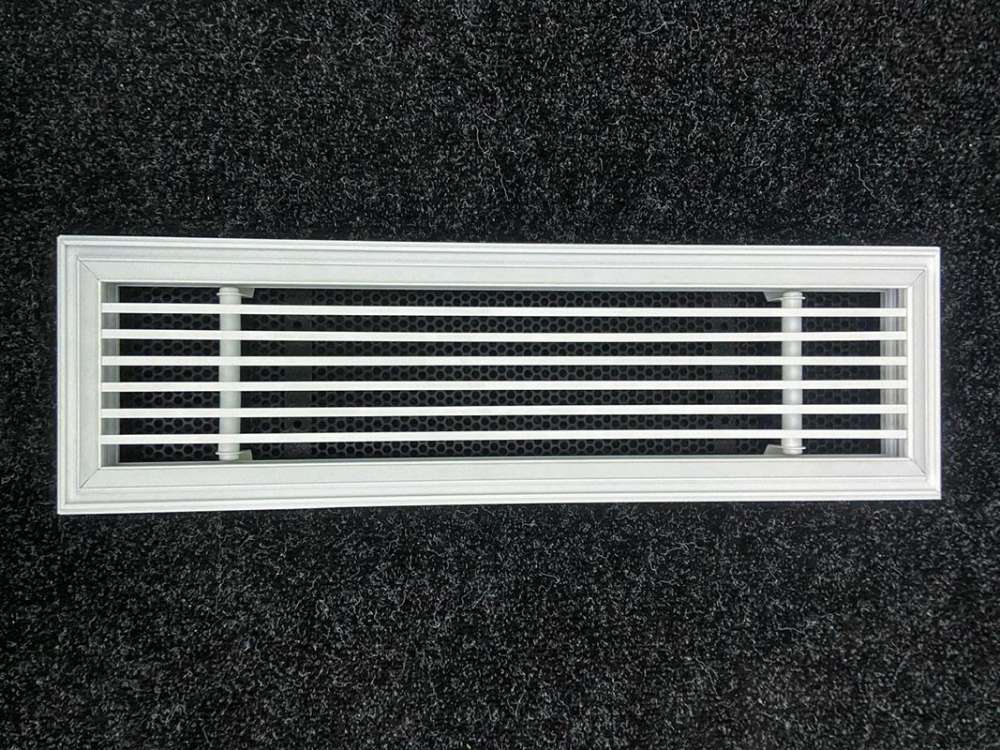

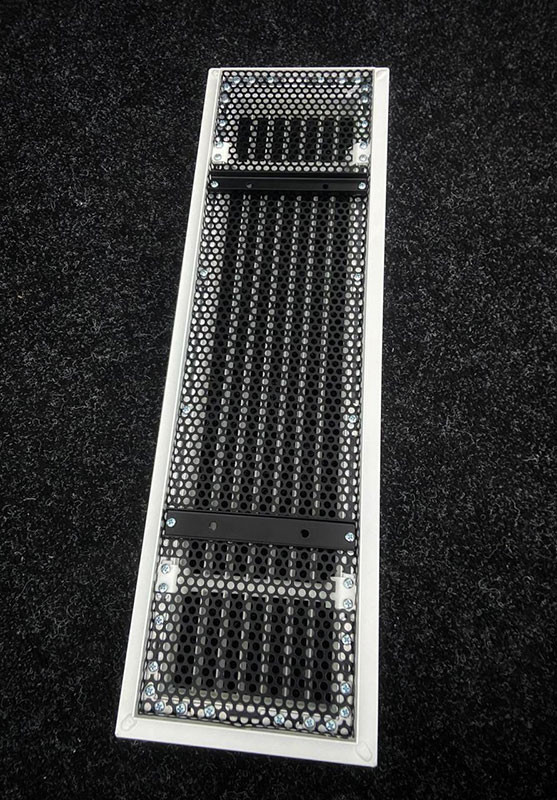

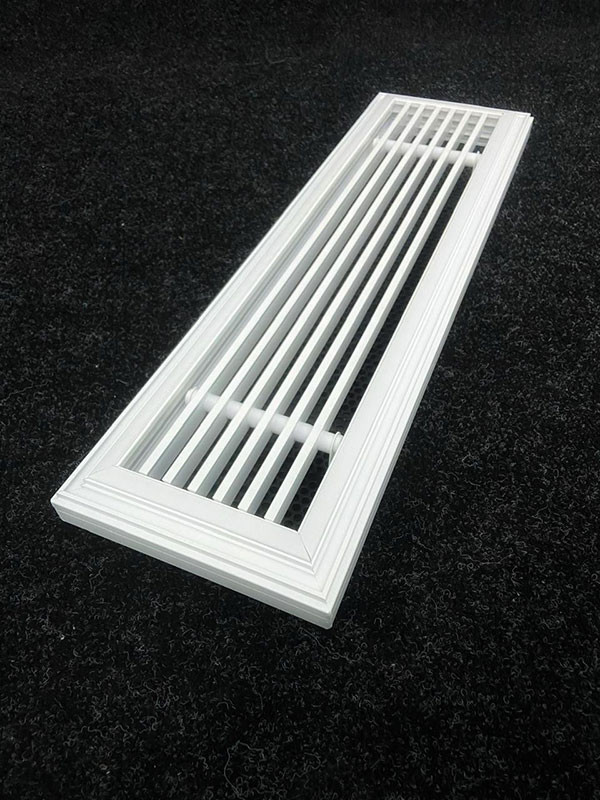

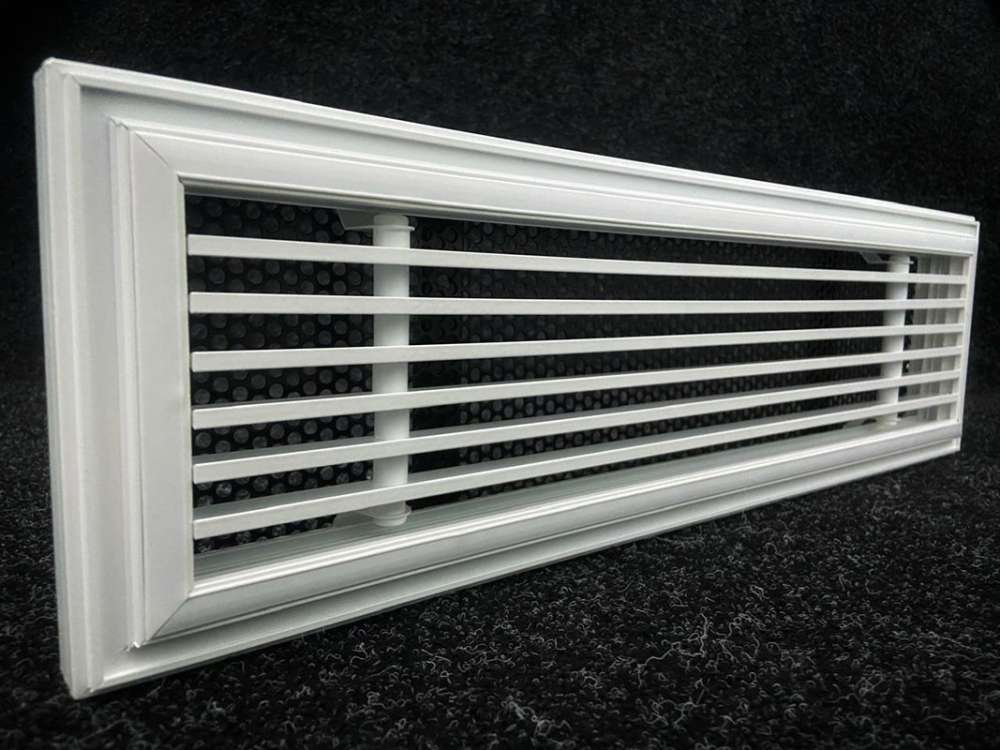

Скрытая решетка в натяжной потолок ARR-F

Описание

• Скрытый монтаж в натяжной потолок ARR-F, ARRS-F
• Назначение: приток / вытяжка
• Место установки: жилые и общественные помещения

Этап отделки

Черновая отделка

Совместимость

Любое полотно (ПВХ, ткань)

Используемые материалы

Щелевые решетки ARR-F и ARRS-F изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Особенности конструкции:

• рама диффузора имеет специальный паз с резиновым уплотнителем (демпфером) для установки натяжного полотна;
• демпфер имеет запатентованную форму,  обеспечивающую надежную фиксацию полотна за счет прижимного «язычка», который жестко и надежно фиксирует полотно к профилю рамы диффузора без дополнительных средств фиксации, например, склеивания или спаивания полотна к гарпуну;
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;
• любой размер с шагом 1 мм (минимальный – 200х100 мм, максимальный для ARR-F – 2000х1000 мм, для ARRS-F – 2000х500);
• ARR-F – стационарные ламели, ARRS-F – съемное ламельное полотно;
• решетки со съемным полотном ARRS-F могут комплектоваться фильтром по запросу;
• возможна дополнительная комплектация выравнивателем воздуха;
• минимальный запас запотолочного монтажного пространства – 104 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;
• возможна модульная сборка в непрерывную линию из составных секций

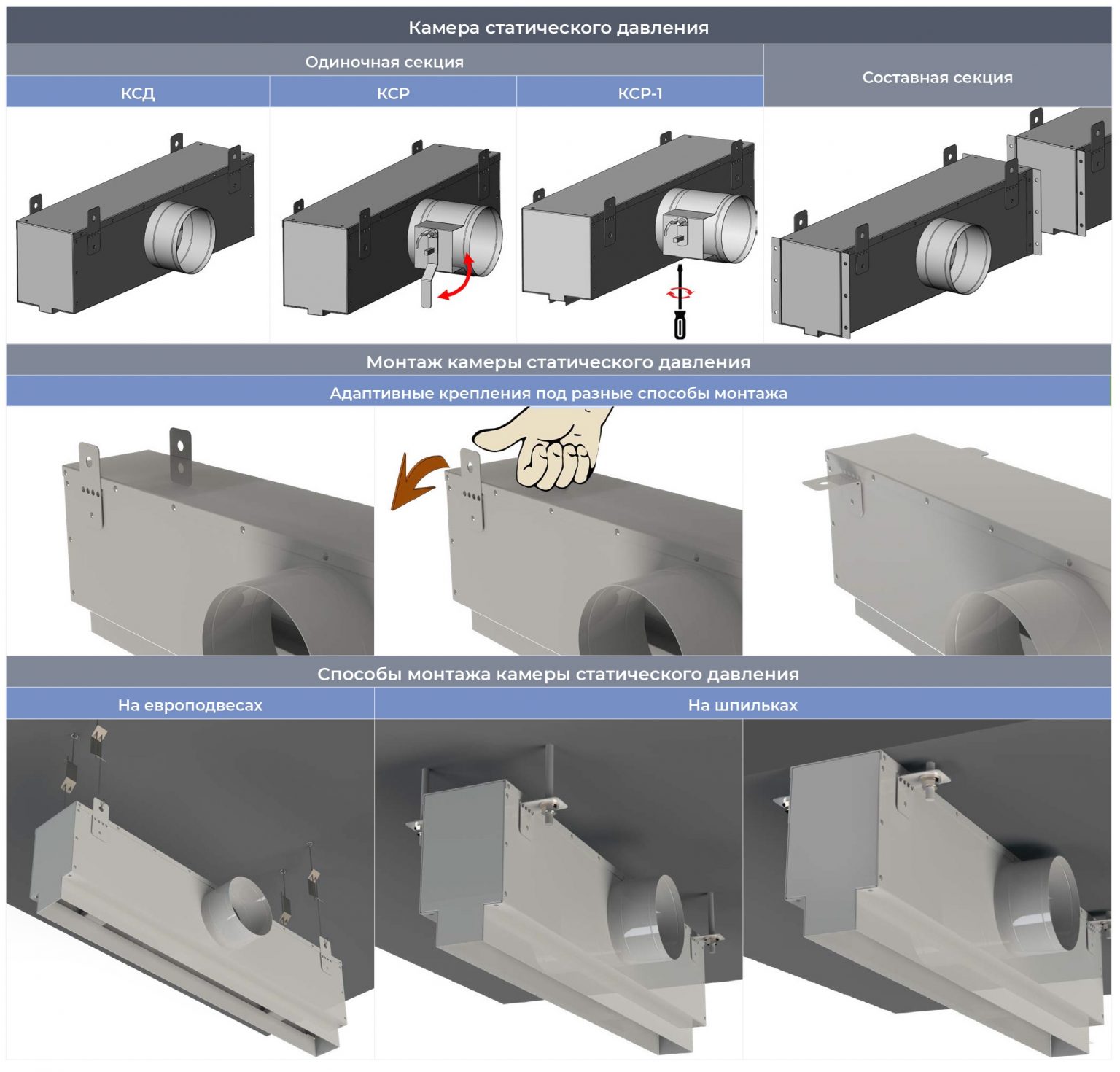

Камера статического давления

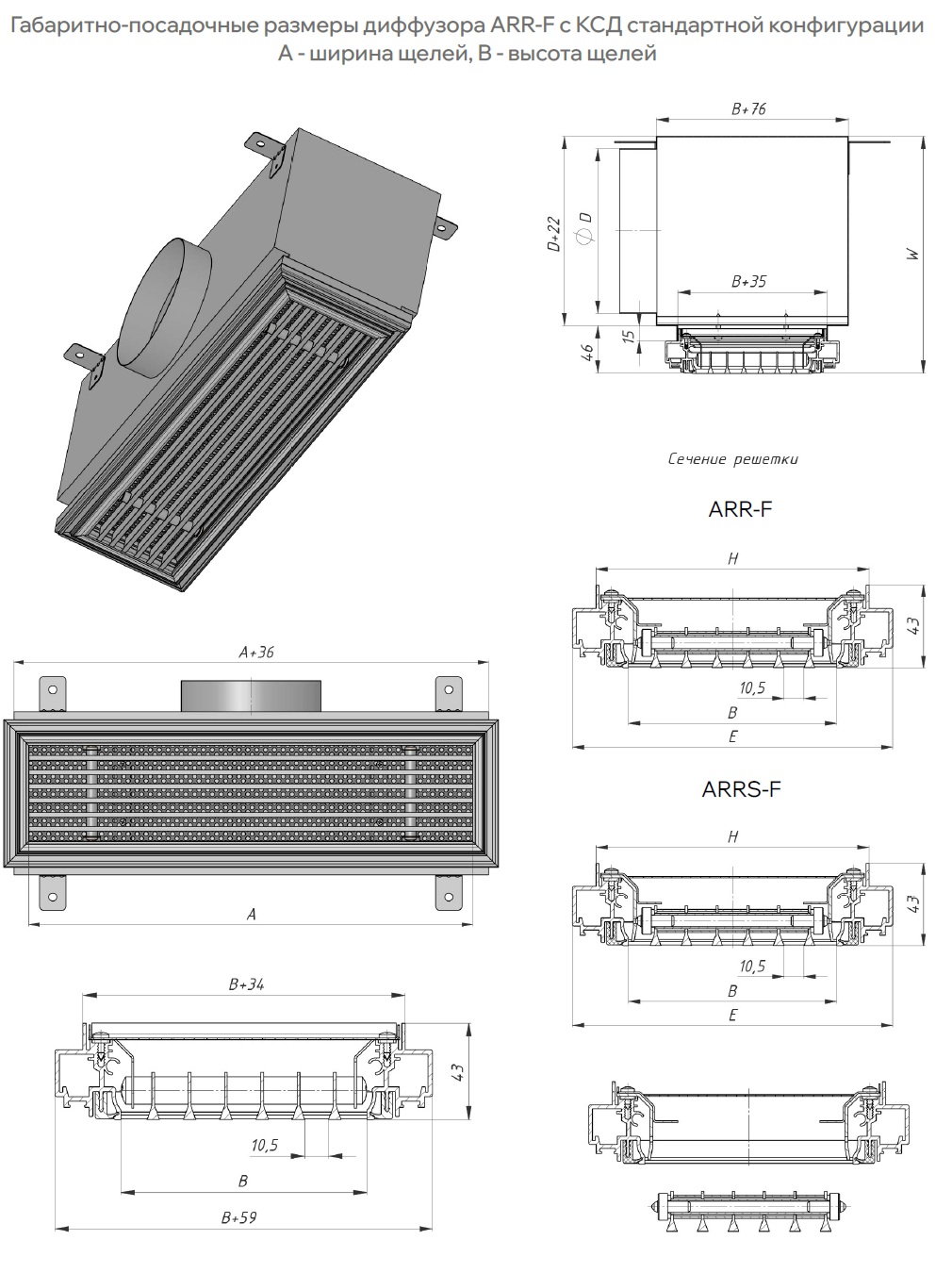

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД – стандартная камера с круглой врезкой
• КСД-У – уменьшенная камера с круглой врезкой
• КСД-У-О – уменьшенная камера с овальной врезкой
• КСД-У-П – уменьшенная камера с прямоугольной врезкой

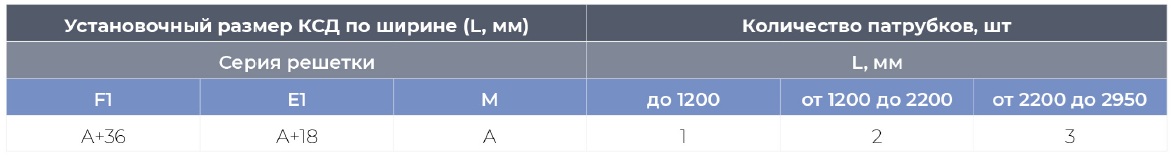

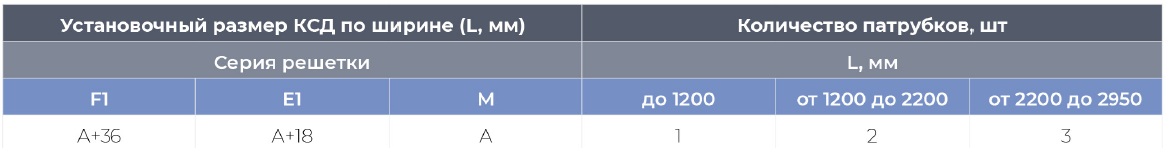

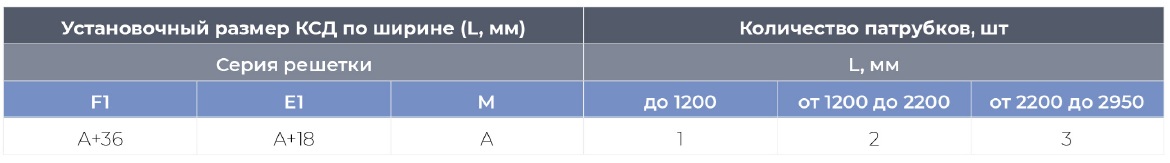

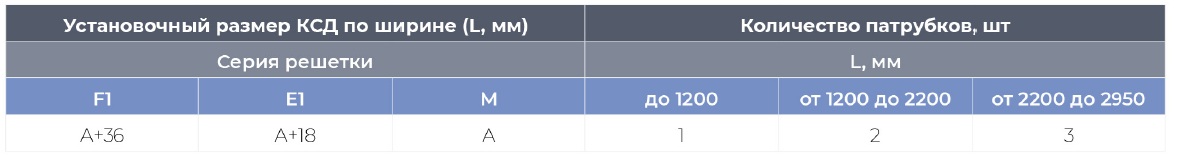

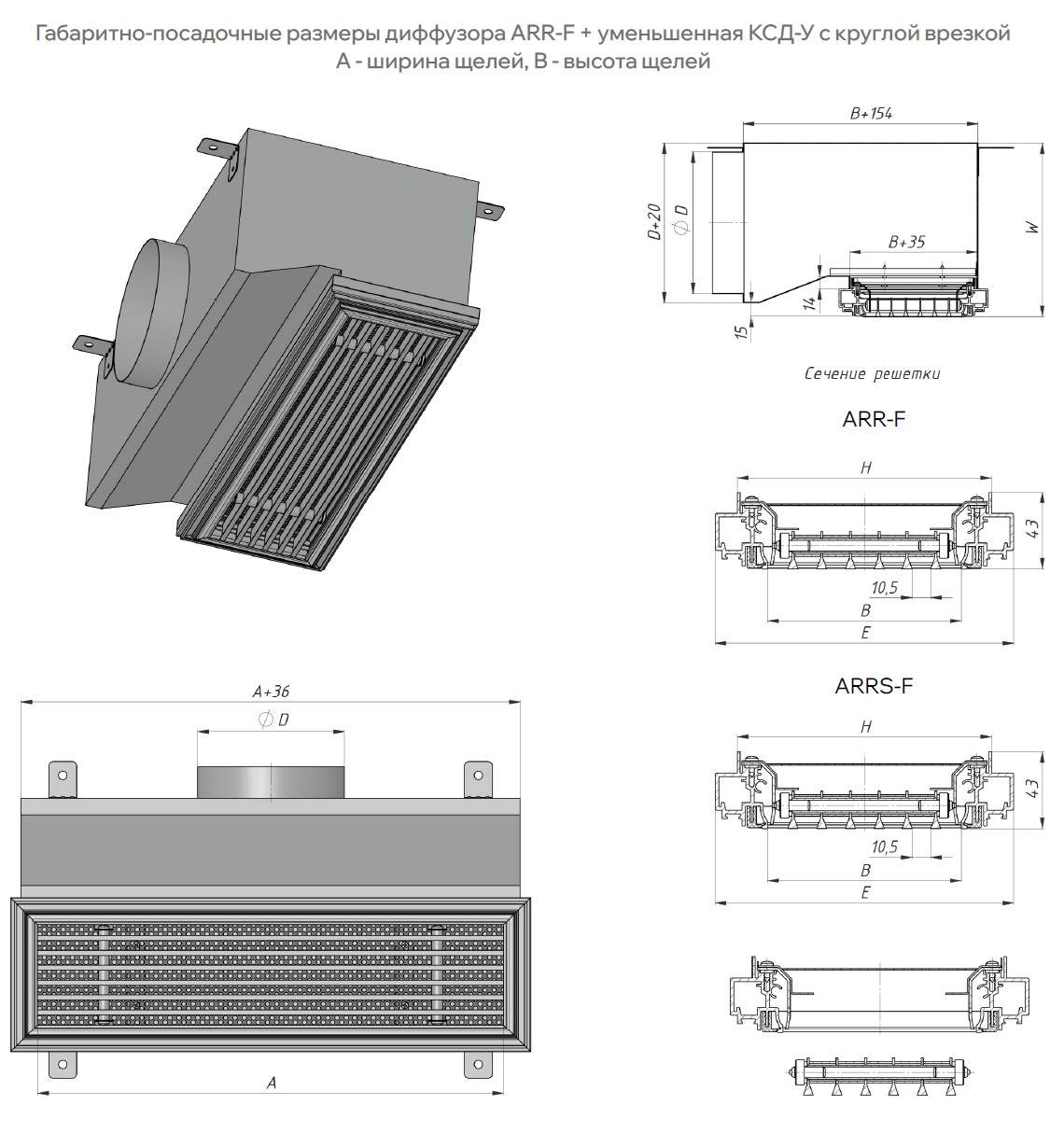

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Последовательность монтажа

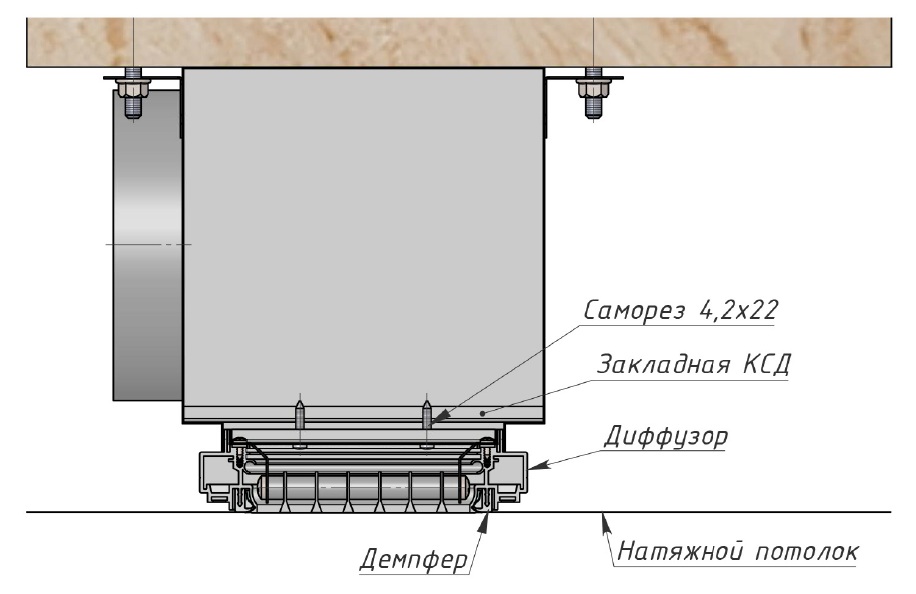

Схема монтажа

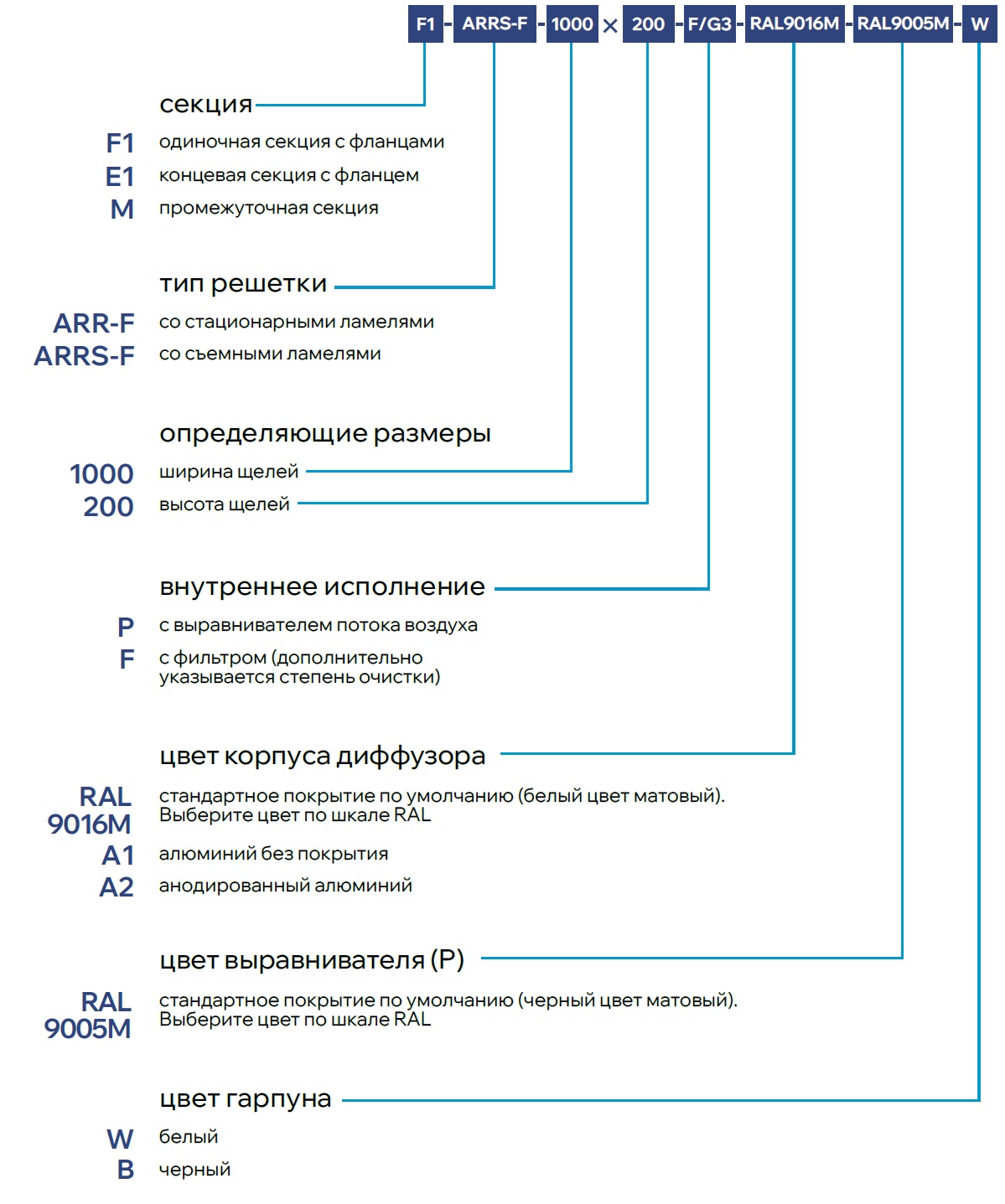

Пример заказа диффузора

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.



При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

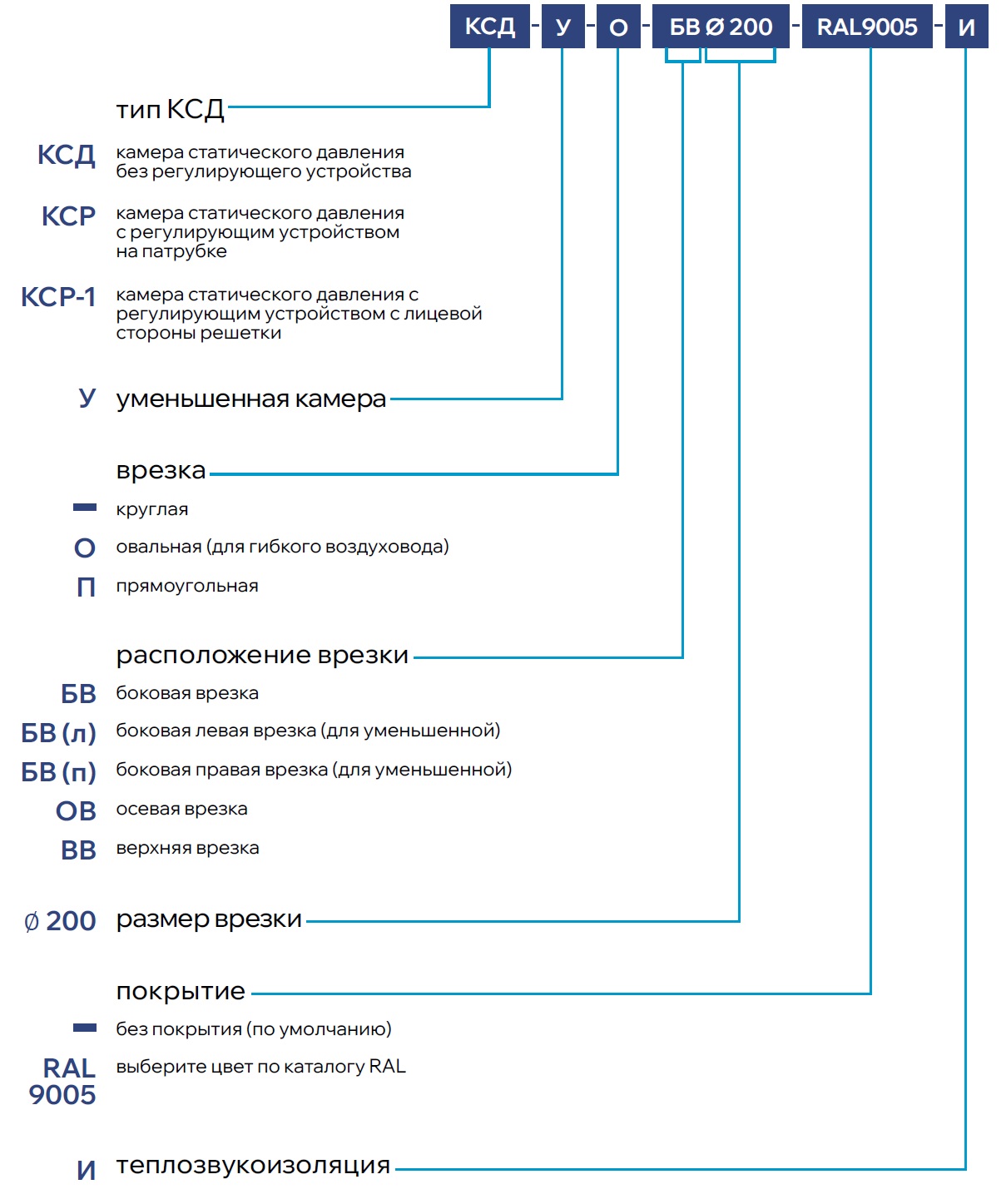

Пример заказа КСД к диффузору

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
