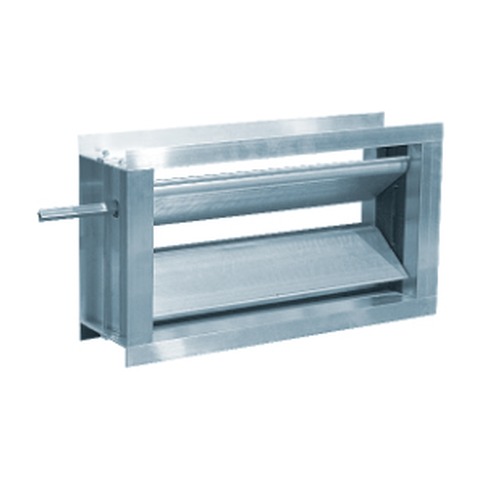

Клапан воздушный АВК
Клапан воздушный АВК

Клапан воздушный АВК

Технический лист / 269 Кб

Заслонки предназначены для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Заслонка предназначена для установки в системе с давлением до 1000 Па.

Описание

Заслонки предназначены для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Заслонка предназначена для установки в системе с давлением до 1000 Па.

А – ширина внутр. сечения, В – высота внутр. сечения,

А₁ – ширина без привода, В₁ – высота, А₂ – ширина с приводом.

А₁ =А+7О, В₁ =В+50, А₂=А₁+120 (привод с возвратной пружиной), А₂=А₁ +80 (привод без возвратной пружины) А₂=А₁ +55 (ручной привод).

В алюминиевой заслонке длина всегда постоянна и равна 125 мм. При высоте заслонки В не кратной 100мм, оставшаяся часть перекрывается поло- сой оцинкованной стали.

Важно! Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 10мм и равна В+10.


Характеристики

Масса без приводов, кг

A,
мм
 B, мм
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
200 2,6 3,2 3,8 4,4 5,1 5,7 6,3 6,9 * * * * * * * * * * *
300 3,2 3,9 4,6 5,4 6,1 6,8 7,5 8,2 8,9 * * * * * * * * * *
400 3,8 4,6 5,4 6,3 7,1 7,9 8,7 9,5 10,3 11,1 12,0 * * * * * * *
500 4,4 5,3 6,3 7,2 8,1 9,0 9,9 10,8 11,7 12,6 13,6 14,7 15,6 * * * * * *
600 5,0 6,0 7,1 8,1 9,1 10,1 11,1 12,1 13,1 14,1 15,2 16,4 17,4 18,4 * * * * *
700 5,6 6,8 7,9 9,0 10,1 11,2 12,3 13,4 14,5 15,6 16,8 18,1 19,2 20,3 21,4 * * * *
800 6,3 7,5 8,7 9,9 11,1 12,3 13,5 14,7 15,9 17,1 18,4 19,8 21,0 22,2 23,4 24,6 * * *
900 6,9 8,2 9,5 10,8 12,1 13,4 14,7 16,0 17,9 18,6 20,0 21,5 22,8 24,1 25,4 26,7 28,0 * *
1000 * 8,9 10,3 10,4 13,1 14,5 15,9 17,3 18,7 20,1 21,6 23,2 24,6 26,0 27,4 28,8 30,2 31,6 33,0
1100 * 9,3 11,1 11,2 14,1 15,6 17,1 17,7 20,1 21,6 23,2 24,9 26,4 27,9 29,4 30,9 32,4 33,9 35,4
1200 * 10,3 11,9 13,5 15,1 16,7 18,3 19,9 21,5 23,2 24,8 26,6 28,2 29,8 31,4 33,0 34,6 36,2 37,8
1300 * * 14,1 16,1 18,1 20,1 22,1 24,1 21,1 28,1 30,1 32,6 34,6 36,6 38,6 40,6 42,6 44,6 46,6
1400 * * * 17,0 19,1 21,2 23,3 25,4 27,5 29,6 31,7 34,3 36,4 38,5 40,6 42,7 44,8 46,9 49,0
1500 * * * 18,0 20,1 22,3 24,5 26,7 28,9 31,1 33,3 36,0 38,2 40,4 42,6 44,8 47,0 49,2 51,4
1600 * * * * 21,1 23,2 25,8 28,1 30,3 32,6 34,9 37,7 40,0 42,3 44,6 46,9 49,2 51,5 53,8
1700 * * * * 22,1 24,6 27,0 29,4 31,7 34,1 36,5 39,4 41,8 44,2 46,6 49,0 51,4 53,8 56,2
1800 * * * * * 25,7 28,2 30,7 33,2 35,6 38,1 41,1 43,6 46,1 48,6 51,1 53,6 56,1 58,5
1900 * * * * * 26,8 29,4 32,0 34,6 37,1 39,7 42,8 45,4 48,0 50,6 53,2 55,8 58,3 60,9
2000 * * * * * * 30,6 33,3 36,0 38,6 41,3 44,5 47,2 49,9 52,6 55,3 57,9 60,6 63,6
2100 * * * * * * 33,9 34,6 37,4 40,2 42,9 46,2 49,0 51,8 54,6 57,3 60,1 62,9 65,7
2200 * * * * * * * 35,9 38,8 41,7 44,5 47,9 50,8 53,7 56,5 59,4 62,3 65,2 68,1
2300 * * * * * * * * 40,2 43,2 46,1 49,6 52,6 55,6 58,5 61,5 64,5 67,5 70,5
2400 * * * * * * * * * 43,9 47,7 51,3 54,4 57,5 60,5 63,6 66,7 69,8 72,9



Технические характеристики устанавливаемых электроприводов

Тип привода Lufberg Напряжение, В Крутящий момент, Hм Возвратная пружина Время открытия/ закрытия, сек Макс. площадь заслонки, м2
DA02N220/24 230/24 2 нет 35/35 0,4
DA04N220/24 230/24 4 нет 110/110 0,8
DA08N220/24 230/24 8 нет 150/150 1,6
DA16N220/24 230/24 16 нет 150/150 3,2
DA02S220/24 230/24 2 да 75/75 0,4
DA05S220/24 230/24 5 да 75/75 1,0
DA10S220/24 230/24 10 да 75/75 2,0
DA15S220/24 230/24 15 да 150/150 3,0
