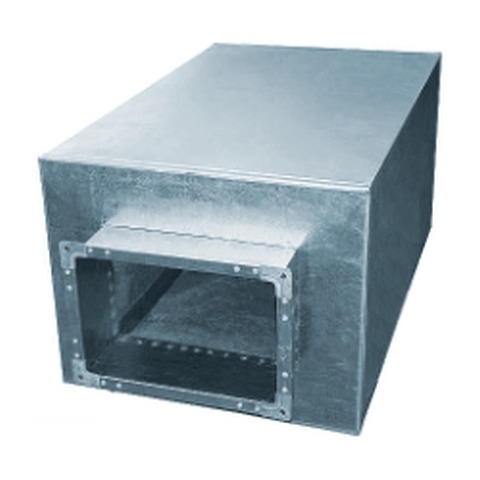

Прямоугольный шумоглушитель ГТП имеет небольшие габаритные размеры, невысокую эффективность шумоглушения, но достаточно небольшое аэродинамическое сопротивление.
В стандартном шумоглушителе ГТП A(B)=a(b) + 200 мм.
Возможно изготовление шумоглушителей ГТП по специальному заказу различного сечения A, B и различной длины L.
|
Модель
|
a,мм
|
b,мм
|
A,мм
|
B,мм
|
L,мм
|
m,кг
|
|
ГТП 1-1
|
200
|
100
|
400
|
300
|
980
|
18,8
|
|
ГТП 1-2
|
300
|
200
|
500
|
400
|
980
|
26,2
|
|
ГТП 1-3
|
400
|
200
|
600
|
400
|
980
|
29,6
|
|
ГТП 1-4
|
400
|
300
|
600
|
500
|
980
|
33,7
|
|
ГТП 1-5
|
400
|
400
|
600
|
600
|
980
|
37,3
|
|
ГТП 2-1
|
200
|
100
|
400
|
300
|
480
|
11,2
|
|
ГТП 2-2
|
300
|
200
|
500
|
400
|
480
|
15,6
|
|
ГТП 2-3
|
400
|
200
|
600
|
400
|
480
|
18,1
|
|
ГТП 2-4
|
400
|
300
|
600
|
500
|
480
|
20,4
|
|
ГТП 2-5
|
400
|
400
|
600
|
600
|
480
|
22,2
|
|
Внутреннее сечение глушителя, мм
|
Расчетная длина,
мм |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
|
200×100
|
600 | 2,0 | 7,0 | 10 | 18 | 20 | 16 | 10 | 8 |
| 900 | 3,0 | 11,0 | 18 | 32 | 35 | 29 | 18 | 13 | |
|
300×200
|
600 | 1,0 | 5,0 | 8 | 17 | 15 | 9 | 7 | 6 |
| 900 | 1,5 | 7,0 | 14 | 28 | 26 | 16 | 11 | 9 | |
|
400×200
|
600 | 1,0 | 4,0 | 6 | 14 | 12 | 8 | 6 | 4 |
| 900 | 1,5 | 6,0 | 11 | 25 | 22 | 13 | 10 | 7 | |
|
400×300
|
600 | 0,5 | 3,0 | 5 | 13 | 11 | 7 | 4 | 3 |
| 900 | 1,0 | 4,5 | 8 | 21 | 19 | 12 | 6 | 5 | |
|
400×400
|
600 | 0,5 | 2,0 | 4 | 12 | 8 | 5 | 4 | 3 |
| 900 | 1,0 | 3,0 | 7 | 20 | 15 | 9 | 6 | 5 | |
Укажите форму, материал, размер и количество — отправим точную заявку на «Шумоглушитель ГТП» без лишних звонков.
Цена по запросу
Оставьте заявку — поможем с подбором оборудования и ответим на вопросы
